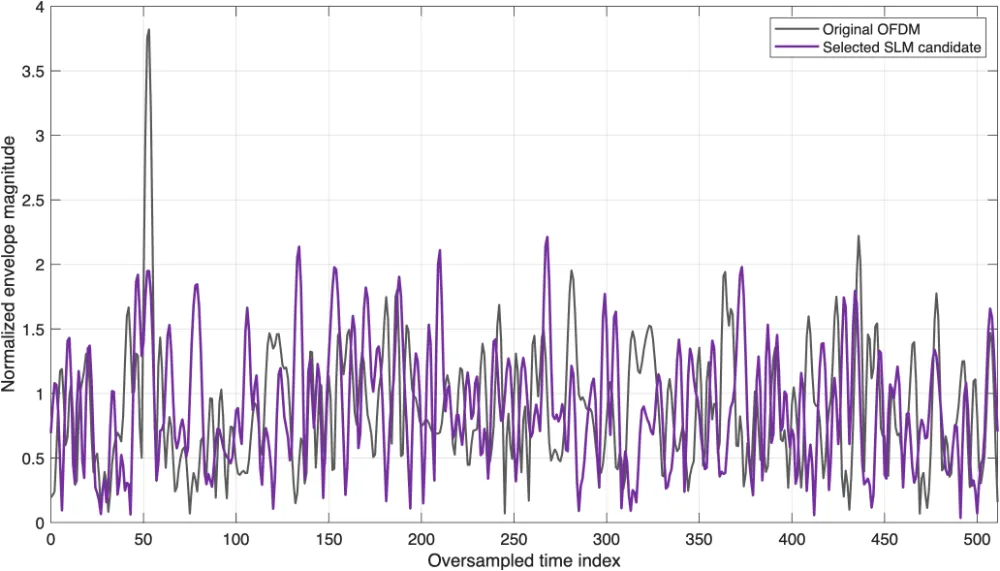

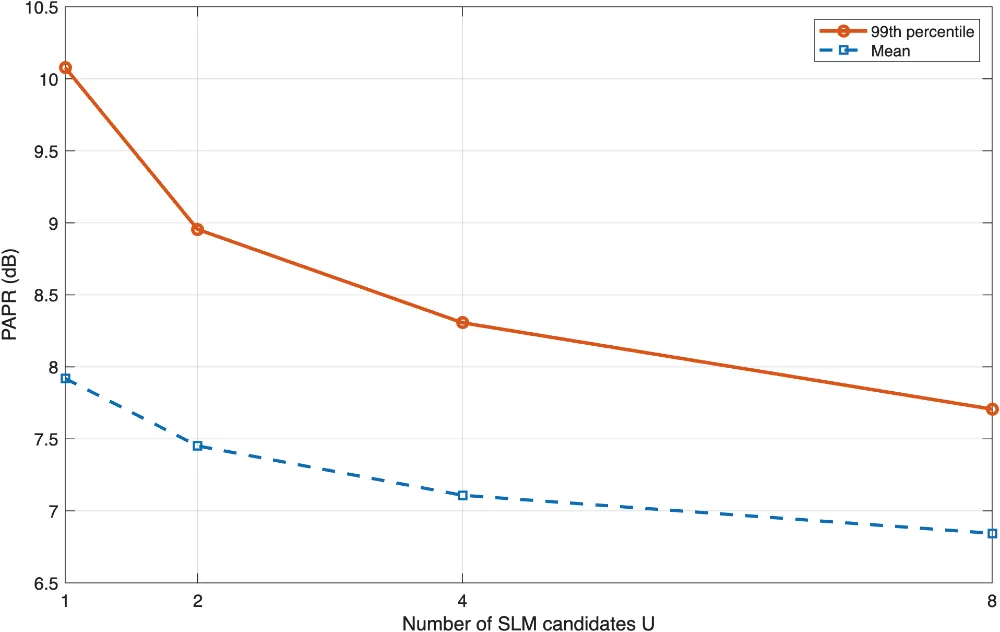

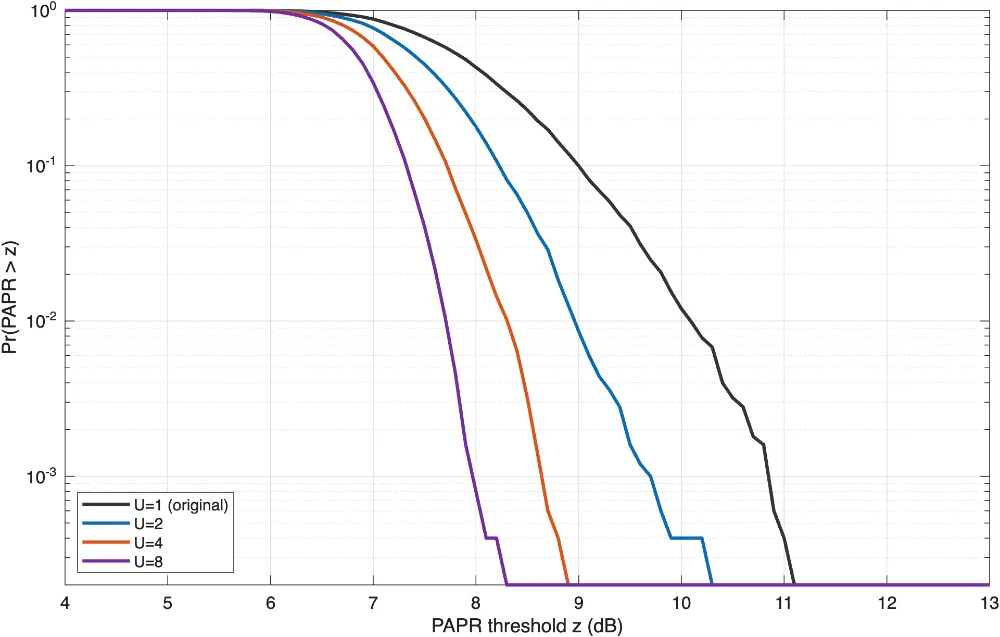

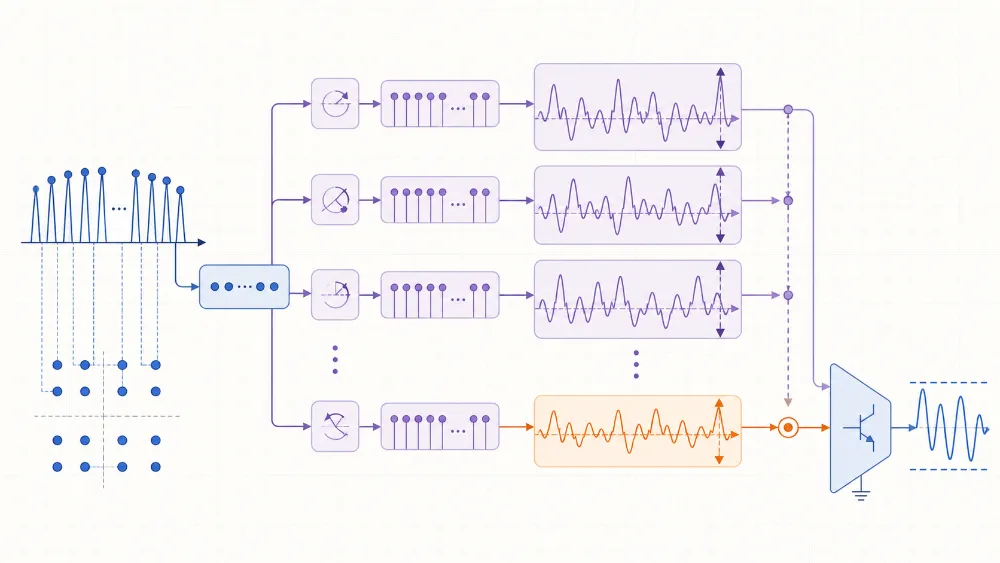

OFDM峰均比与选择映射SLM(含源码)题图：同一组子载波数据经过不同单位模相位序列，可产生峰值完全不同的时域候选OFDM 的麻烦不在平均功率，而在很多子载波偶然同相时出现的瞬时高峰。功放为了不削顶，只能留出更大回退。选择映射 SLM 不切掉峰值，也不改子载波能量，而是为同一组数据制造多种相位叠加方式，从中挑一个峰值较低的发送。收益很干净，但计算量和边信息也必须一起算。（源码获取见文末）N 个独立 QAM 子载波经 IFFT 叠加后，时域样本近似复高斯，包络功率近似指数分布。PAPR 用最大瞬时功率除以平均功率。理论最坏情况是所有子载波同相，PAPR 可达 N；工程上更关心超过某个门限的概率，也就是 CCDF 尾部。只计算 N 点 IFFT 会漏掉采样点之间的连续时间峰值。本例在频域居中补零后做 4N 点 IFFT，用 4 倍过采样估计 PAPR。补零位置如果错了，正负频率排列会被破坏，即使图还能画出来，结果也没有物理意义。同一组 16-QAM 数据：原始波形 11.65 dB，最佳候选 6.91 dB每个候选给各子载波乘一组单位模相位，幅度和能量保持不变，但子载波在时域的相长、相消位置发生变化。发送端为每组相位做 IFFT，计算 PAPR，再选最小者。图中的两条波形携带相同数据。SLM 不是像削波那样把最高点切平，而是换一个等价的相位叠加结果，让峰值原本就不那么高。因此在接收端知道相位序列的前提下，它不引入带内失真和带外再生。128 子载波、16-QAM、5000 个符号的经验 PAPR CCDF候选数 U=1、2、4、8 时，1% CCDF 处 PAPR 分别为 10.08、8.95、8.31、7.71 dB。U=8 相对原始 OFDM 降低 2.37 dB。平均 PAPR 也从 7.92 dB 降到 6.84 dB，但功放回退更受高分位尾部影响。若候选近似独立，最小 PAPR 的 CCDF 大致是单候选 CCDF 的 U 次方。真实过采样点和候选相位并不完全独立，但“更多候选压缩尾部、收益逐渐递减”的趋势不会变。候选数翻倍意味着更多 IFFT、峰值搜索和缓存，但不会换来相同的 dB 收益。U 从 1 到 2，99 分位降低 1.13 dB；从 4 到 8 只再降低 0.60 dB。系统设计应把每瓦功放效率收益与数字基带功耗放在一起比较。工程上可以共享 IFFT 子结构、先做低成本候选预筛，或采用分块相位序列。还可以把 SLM 与音调预留、削波滤波组合，但必须同时检查 EVM、ACLR、吞吐率和峰值统计。正确索引精确恢复；错误索引 EVM=1.420、SER=0.766若候选集合预先共享，U=8 至少需要 3 比特索引。正确索引下，接收端逐子载波反旋转，EVM 为数值零。错误索引会让大量符号被错误旋转，本例符号错误率达到 76.6%。更隐蔽的是，四相旋转会把许多 16-QAM 点映射到另一个合法位置，错误星座云仍可能“长得像 16-QAM”。所以索引必须强保护并参与帧校验，或者使用接收端可盲估计的隐式 SLM。只用 N 点波形低估峰值；频域补零没有围绕直流；候选相位高度相关却按独立收益估算；只展示单个最佳符号，不画足够样本的 CCDF；忽略循环前缀、滤波和 DAC 重构后的最终峰值；默认边信息永不出错。一句话总结：SLM 花的是候选计算量和索引可靠性，换的是不削波、不改数据能量的 PAPR 尾部下降。PAPR 尾部降低 2.37 dB，并不自动等于系统效率提高 2.37 dB。正确做法是在同一削顶概率或同一 EVM/ACLR 约束下，重新寻找功放允许的平均输入功率，再把数字基带新增的 U 次 IFFT 功耗、索引保护开销和吞吐时延一并计入。若功放工作点由更严格的邻道泄漏而非削顶概率限制，SLM 的可用回退收益可能小于 CCDF 左移；反之，在峰值主导的高阶调制链路里，尾部下降可能直接转化为更高平均发射功率。最终结论应由带记忆功放模型或实测 AM/AM、AM/PM 曲线验证。降低 PAPR 不是只看一条波形，而是看过采样后的统计尾部，并把功放、基带计算和索引可靠性一起纳入链路预算。今日铁杆会员的260819文件夹目录附完整PDF、MATLAB 源码、CSV/MAT结果。发送关键词“260819”可查看教程PDF，源码获取需要成为铁杆会员或全场通用。
