夜雨聆风当前，国际地缘政治博弈已深度介入科技产业链，AI生产力的底层基座——半导体产业，正经历着前所未有的撕裂与重构。通过梳理现状、理论与路径，我们如何寻找一套从“冲突本质”到“生态重构”的完整逻辑闭环？
在今天召开的第六届集成电路设计创新会议暨应用展（ICDIA2026）上，华为海思产业生态首席专家王志敏对韬定律与AI生产力的报告中，解读了从构建AI生产力底层逻辑的韬定律应用与驱动路径。王志敏先生在长期的产业推动中，对于AI生产力的总结是：智力、算力、存力、网力、生态力这五大关键要素的乘积，必须齐头并进，缺一不可。在本次报告中，带来了韬定律本质性的物理量驱动生态的思考。
01
AI生产力与半导体“卡脖子”
回顾过去几年，地缘政治对全球科技产业链的干预已从“台面下”走向“台面上”。西方通过法律域外条例等手段，对中国企业的跨国并购设下重重壁垒。其核心目的，并非仅仅是商业利益之争，而是利用其既有的工艺、创新、大模型及人才等存量优势，试图扩大中美AI生产力鸿沟，冻结中国AI体系的独立发展能力。
我们正处在一个巨大的分水岭：一边是AI大模型（如国内众多大模型成果显著）以“天”为单位的飞速迭代，另一边则是支撑其运转的芯片与算力网络，需要以“年”为单位进行研发和制造。然而，全球化协作的产业体系正遭受人为切割，导致全球各经济体在芯片全要素构建上暴露出断层。AI算力的激增需求，与供应链的断裂形成了尖锐对立。

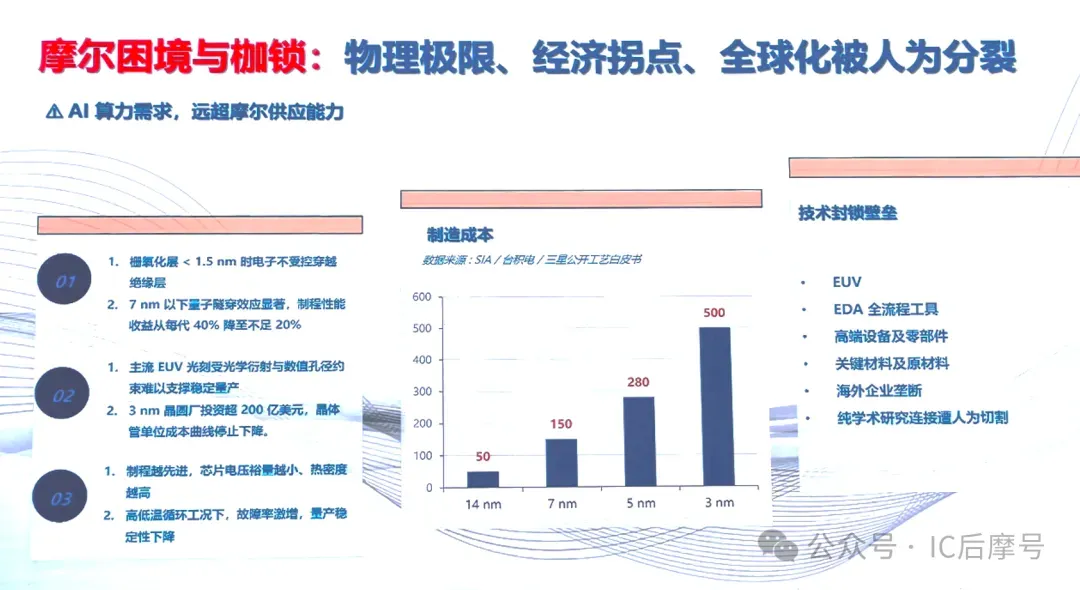

审视国内产业现状，即便拥有世界上最健全的产业链条——从材料、设备到设计、制造、封测，覆盖全面。然而，在高端领域，我们仍面临“大而不强”的尴尬。设计企业数量虽多，但正向盈利能力有限。同时，摩尔定律正遭遇物理极限（如1.5nm以下栅氧层量子隧穿）和经济学拐点（如3nm晶圆厂投资超200亿美元）的双重瓶颈。在成熟工艺优势明显，但先进制程产能欠缺的现实下，寻找新的理论指导迫在眉睫。
02
韬定律：从“几何缩微”到“时延缩微”的范式自立
打破路径依赖：我们真正追求的是什么？
过去半个多世纪，整个半导体产业被摩尔定律的“几何缩微”路径所驯化。我们习惯了“晶体管越小、集成度越高、性能越强”的惯性思维，甚至将其奉为行业的“物理学圣经”。然而，当制程进入3nm及以下，物理极限（量子隧穿效应）和经济极限（单座晶圆厂超200亿美元投资）同时锁死了这条路。
此时，我们不得不追问一个本质问题：我们真正追求的是晶体管尺寸的缩小，还是算力与能效的性能跃升？答案显然是后者。既然“路”走不通了，就必须“换道”。

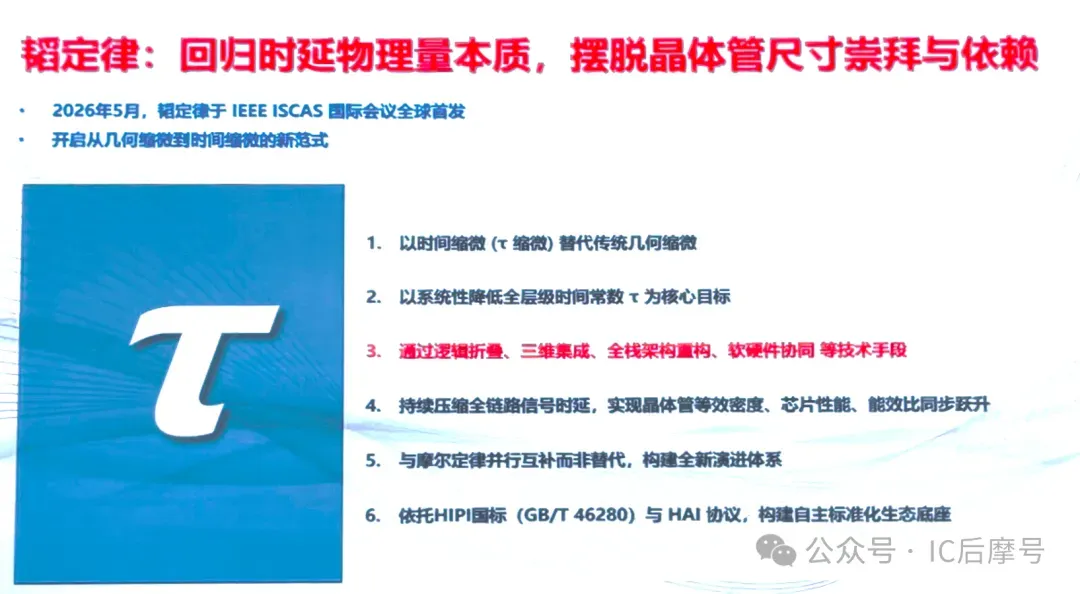

2026年5月27日，在集成电路领域顶会IEEE ISCAS（国际电路与系统研讨会）上，“韬定律”全球首发，正式宣告了半导体性能演进路线的“换道”。它提出了一条颠覆性的技术路径：以“时间缩微”（τ缩微）替代传统的“几何缩微”。
韬定律的底层逻辑：回归时延物理量本质
“韬定律”的核心理念在于：摆脱晶体管尺寸崇拜，回归芯片性能的最本质物理量——信号时延（τ）。

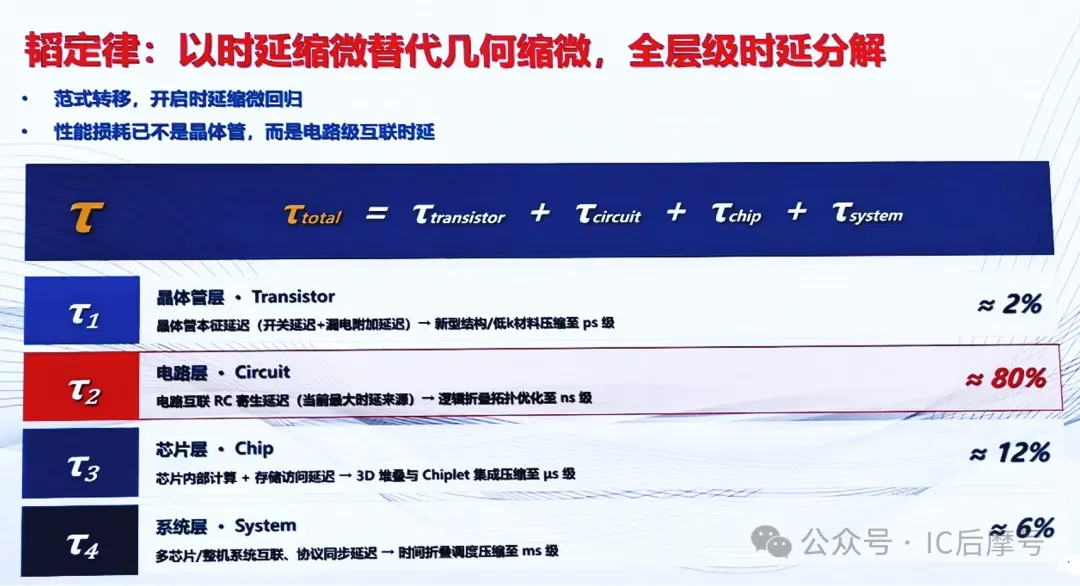

传统认知中，晶体管开关速度（本征延迟）是性能瓶颈。但“韬定律”通过建立全层级时延分解模型，给出了震惊业界的数据：
- 晶体管层（τ1）：本征延迟仅占总时延的~2%。
- 电路层（τ2）：电路互联的RC寄生延迟，占据性能损耗的~80%，是当前最大的“时延黑洞”。
- 芯片层（τ3）：计算与存储访问延迟约占~12%。
- 系统层（τ4）：多芯片互联与协议同步延迟约占~6%。
这一理论揭示了一个残酷且全新的真相：摩尔定律失效的根源，并非晶体管不进步，而是我们已经无法容忍“电路互联”带来的巨大时间损耗。在极高的时钟频率下，电子在长距离金属连线上“跑路”的时间，早已远远超过了晶体管“计算”的时间。

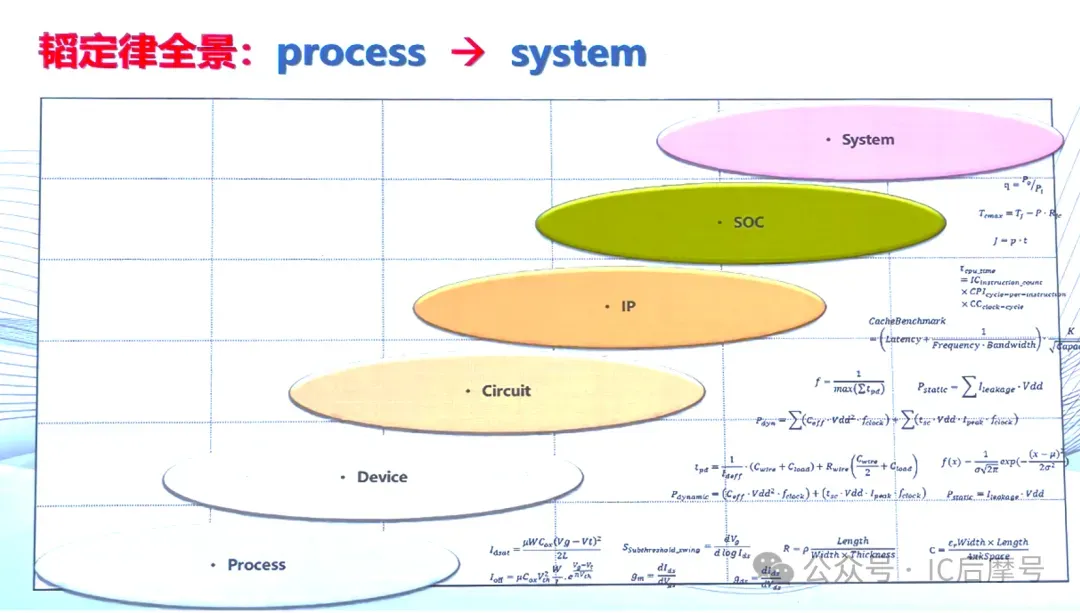

只要能系统性降低全层级（Transistor到System）的时间常数τ，就能实现晶体管等效密度、芯片性能与能效比的同步跃升。这正是“逻辑折叠”与“时延缩微”的理论基础——通过压缩“无用等待”的时间，来换取等效“计算”空间的倍增。
韬定律落地的路径归纳为两个核心动作：

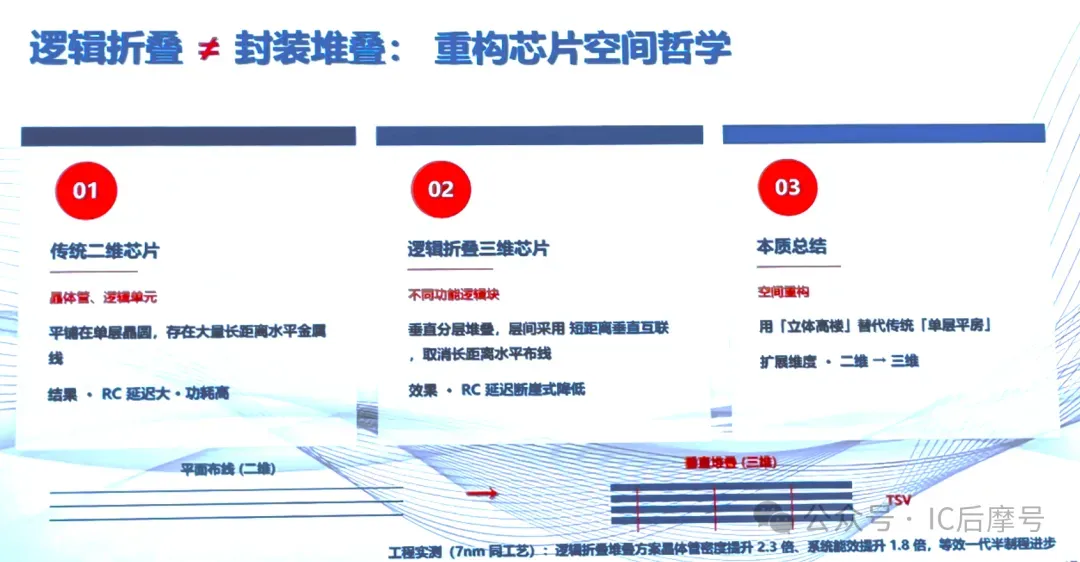

一、从二维到三维的空间哲学重构（逻辑折叠）

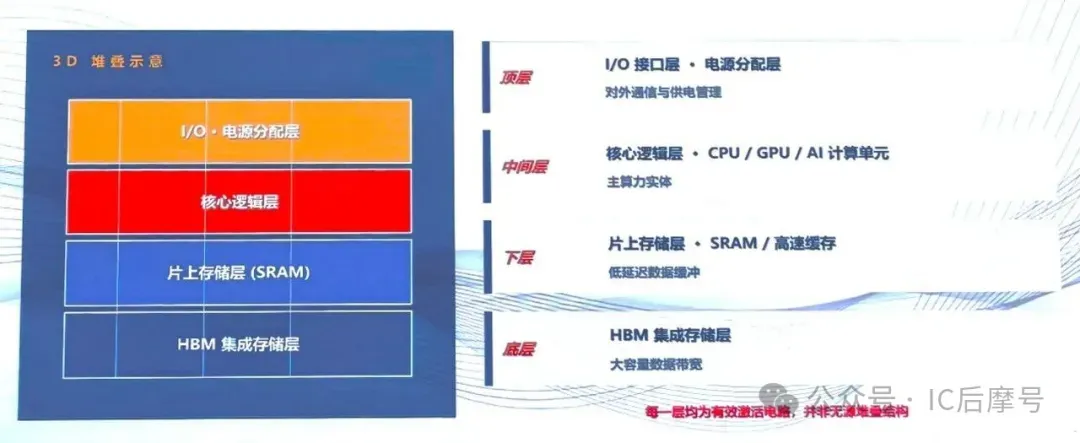

我们不再将晶体管与逻辑单元平铺在单层晶圆上（二维“平房”），而是通过三维集成和逻辑折叠，将原本长距离的平面互联，变为“几乎零距离”的短距离垂直互联。
工程实测表明，在7nm同工艺下，逻辑折叠堆叠方案能实现晶体管密度提升2.3倍，系统能效提升1.8倍，这等价于直接跨越了半代先进制程的进步。这证明了“以空间换时间”的有效性。
二、从Wafer（晶圆）到Vifer（垂直集成晶圆）的产业跃迁“韬定律”虽然从理论上解决了“该往哪走”的问题，但工程化落地面临着极其艰巨的挑战，这也成为了半导体设备与EDA新蓝海的方向：

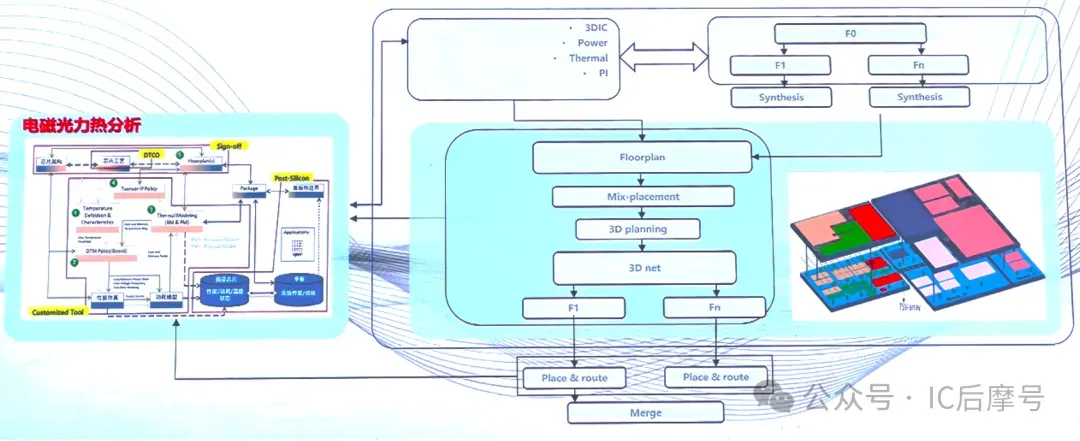

电磁光力热多场耦合：在极小的三维空间中，电学、磁学、光学、力学、热学五大物理要素强耦合。以往“单场独立优化”的模式失效，必须引入AI驱动的多物理场综合寻优，这直接倒逼了AI4EDA（AI驱动的电子设计自动化）工具链的彻底革新。
纳米级层间对准与良率生死关：传统二维芯片的制造光刻误差允许在几十纳米内，但面对3-4层的逻辑折叠，层间对准精度必须达到±50nm以内，这催生了新型光学对准系统和实时工艺闭环反馈的迫切需求。
Chiplet与标准化协议：为了实现跨层、跨Die的互联，2026年“韬定律”同步依托了HIPI国标（GB/T 46280）与HAI协议，构建了一个可以突破西方EDA垄断的自主标准化底座。

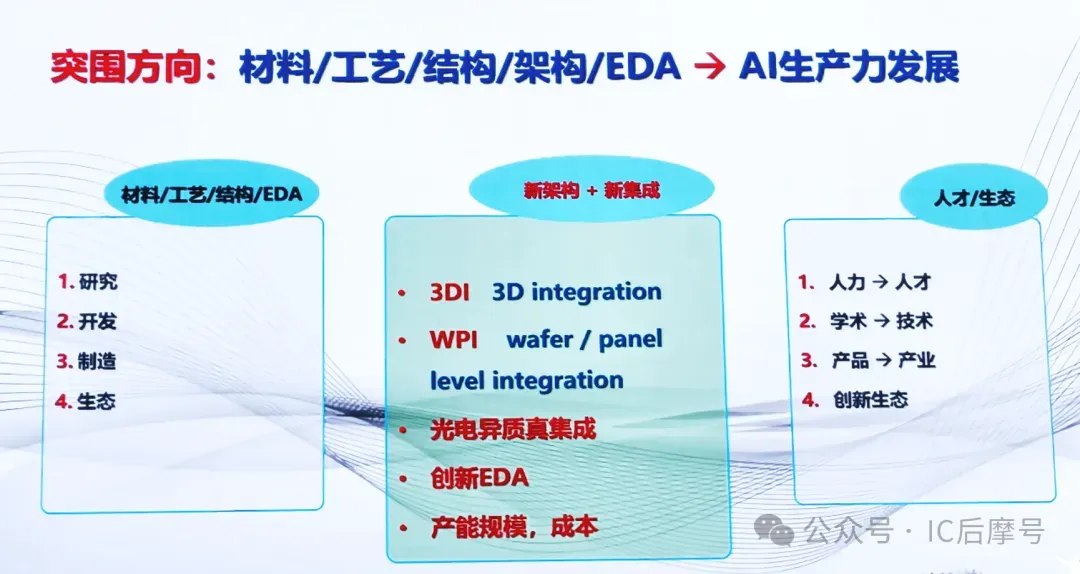

“韬定律”不是单一的技术理论，而是一套“新架构（逻辑折叠） + 新集成（Vifer/3D堆叠） + 新EDA（AI辅助全栈设计）”的组合拳。它告诉我们，真正的突围不在于“硬磨”光刻机的数值孔径，而在于重构芯片的空间哲学与时间逻辑。

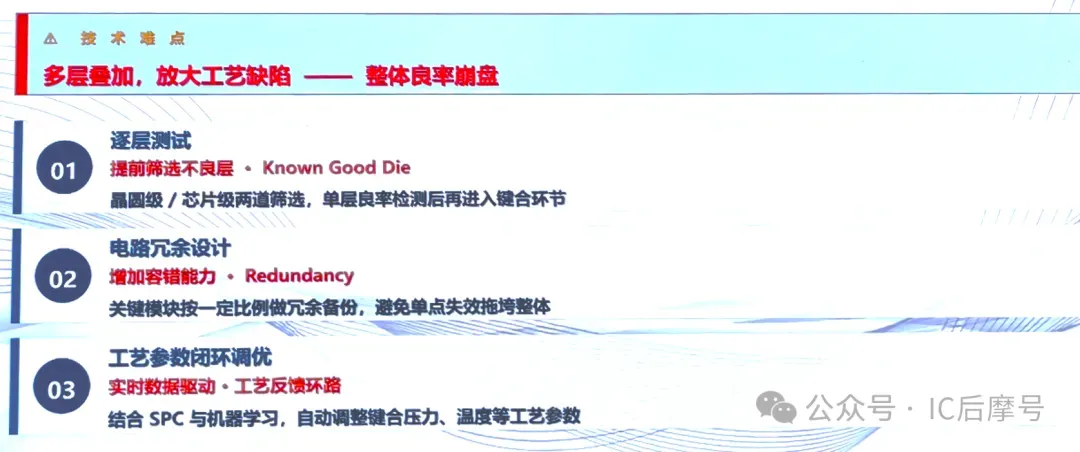

与此同时，必须辅以良率工程中的冗余设计和热感知动态调度等系统工程手段，才能将先进的理论转化为真正能规模化量产的AI计算底座。这是当前中国半导体产业在先进产能受限的背景下，最具战略价值和落地可行性的突围之路。
03
生态的重构：全产业链创新合力
“韬定律”提供了突围的技术路径，但先进的工程理论需要先进的生产关系来承载。我们必须清醒地看到，集成电路所集成的，从来不只是电路本身，而是学术、教育、研究、技术、人力、资金、政策、生态与市场的总和。

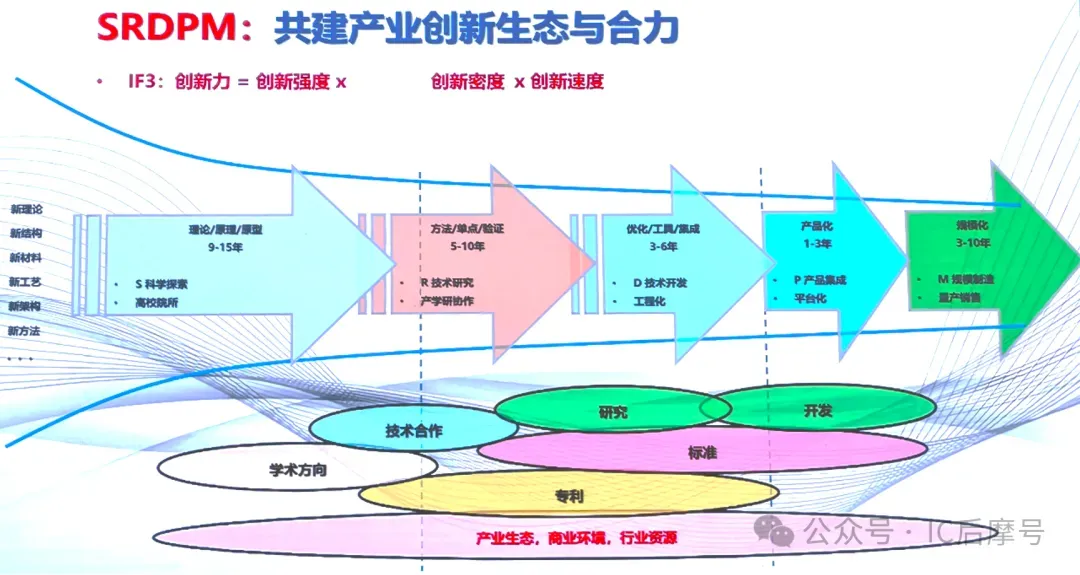

我们急需构建一套从科学探索（S）、技术研究（R）、产品开发（D）、产品集成（P）到规模化制造（M）的全链路创新生态（SRDPM模型）。这需要产业界高度协同，将创新强度（敢破敢立）、创新密度（实现从1到百的跨越）和创新速度（迅速跨越窗口期）三者结合，才能抢占先机。
面对突围，我们有独特的有利因素：
- 依托内需与产业链：发挥中国庞大的内需市场和完整的产业链闭环优势。
- 正视成熟工艺：不可忽视成熟工艺的承载能力，成熟工艺同样能孵化巨大的产业价值。
- 产教协同与地方长板：推动产/学/研、标/专/生（标准、专利、生态）的深度融合。特别是在地方（如南京江北等地），应鼓励因地制宜，发挥地方比较优势，打造长板而非死磕短板。
- 全球化展望：在“一带一路”框架下延伸市场空间，构建全球化的产业生态体系。
结语
我们需要彻底转变对“先进制程”的盲目崇拜，回归到“全链路性能提升”的本质。想要打赢这场AI底座的攻坚战，我们必须以十年为基准的创新周期来思考布局。
相信，在“韬定律”等新理论的指引下，通过“全国一盘棋”的生态重构，我们不仅能实现从人力向人才、学术向技术、产品向产业的三大跨越，更能彻底摆脱过去的路径依赖，在AI时代重构中国集成电路产业的底层逻辑与全球竞争力。
