一、位置与环境

1. 1.选址要求

• 配电室应靠近电源，避免设置在厕所、浴室、厨房等经常积水场所的正下方或贴邻处。
• 不得设置在火灾危险性为甲、乙类厂房内或爆炸性气体、粉尘环境的危险区域内。

2. 2.环境条件

• 应设置在灰尘少、潮气少、振动小的环境中，避免腐蚀介质和易燃易爆物质的影响。

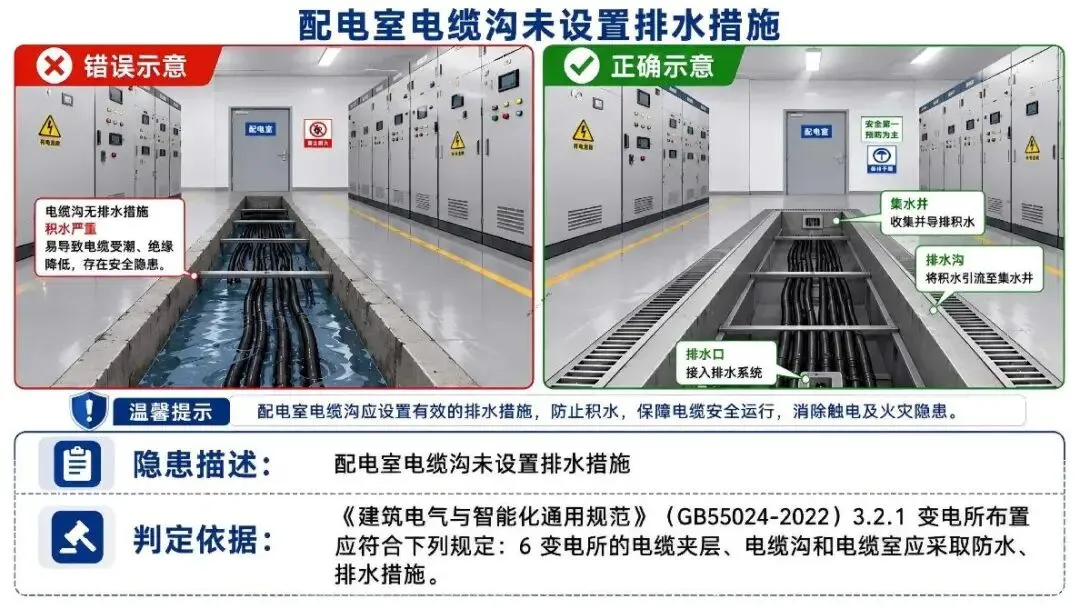

• 地面宜高出本层地面50mm或设置防水门槛，电缆沟应采取防水和排水措施。

二、电气安全

1. 1.接地与防护

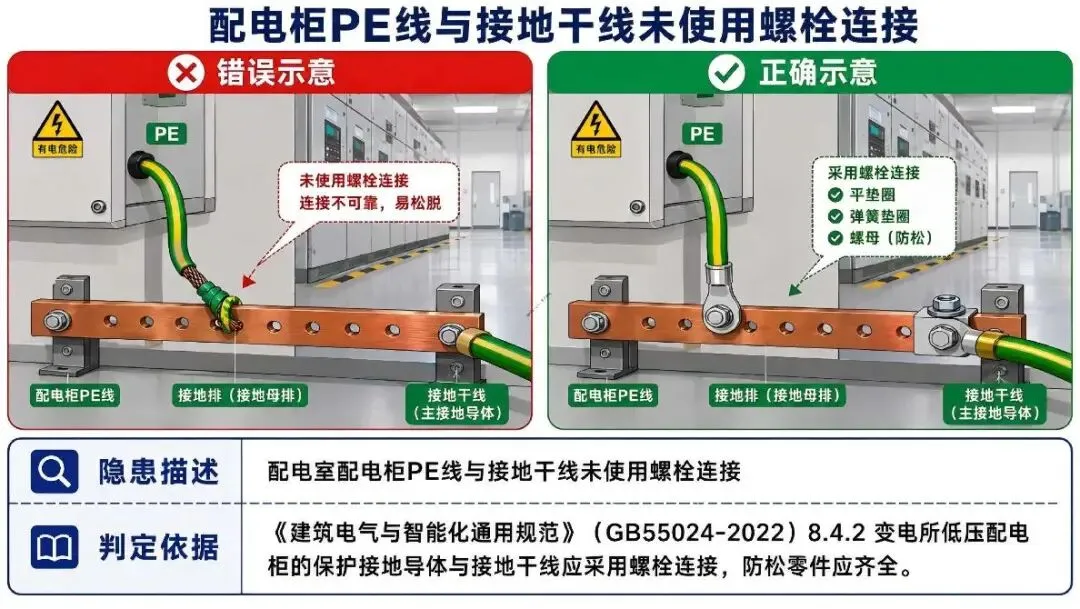

• 配电柜的金属框架及基础应与保护接地导体（PE）可靠连接，不少于2处。
• 裸导体正上方不应布置灯具和明敷线路，若灯具与裸导体水平净距小于1.0m，灯具不得采用吊链和软装吊装。

2. 2.操作安全

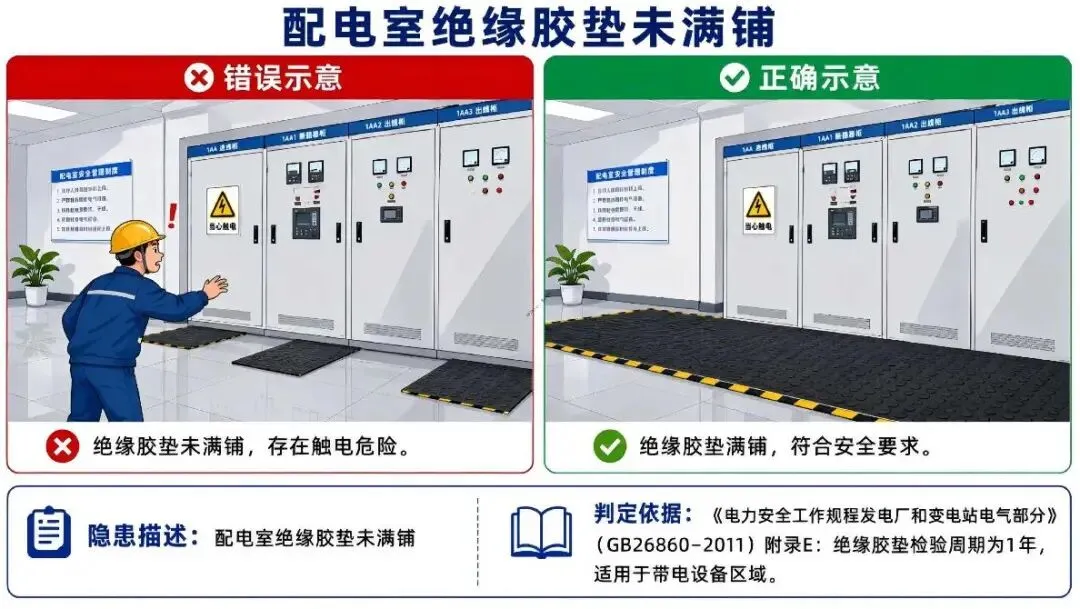

• 操作通道应铺设橡胶绝缘垫，配电柜前操作空间不小于1.8m，柜后空间不小于0.8m。
• 高压配电装置应采用具有“五防”功能的金属封闭开关设备。

三、通风与防护

1. 1.通风要求

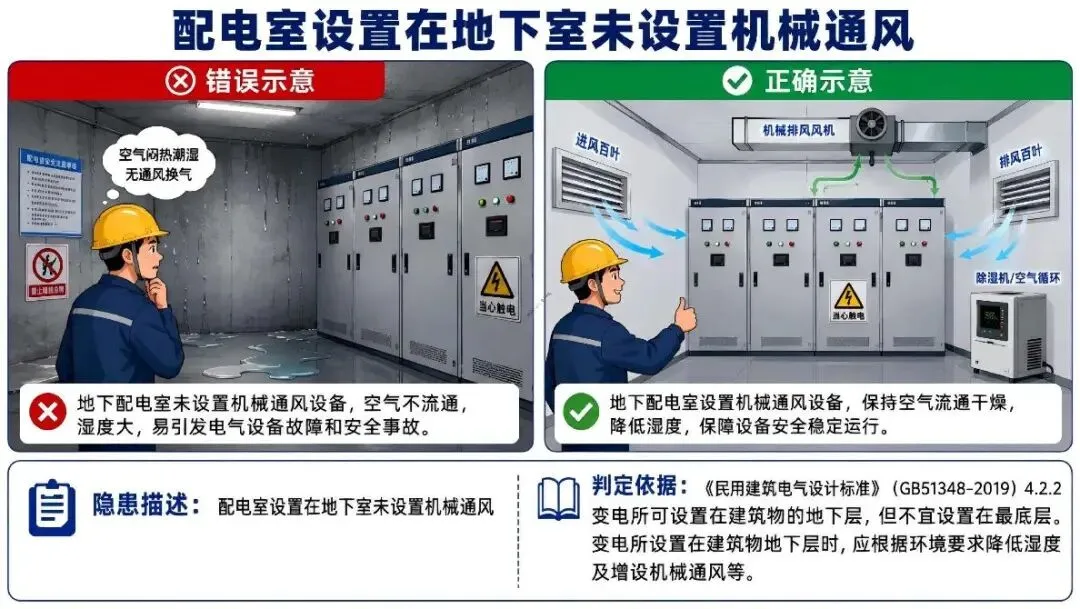

• 配电室应配备通风设施或空调系统，通风管道应采用阻燃材料，防止雨雪和小动物进入。
• 装有六氟化硫（SF6）配电装置的房间，需设置底部排风口和强制通风装置。

2. 2.防护措施

• 门、窗关闭应密合，与室外相通的洞、通风孔应设置防护等级不低于IP3X级的网罩。
• 门口应设置不低于400mm的挡鼠板。

四、空间与布局

1. 1.通道宽度

• 单列或双列背对背布置时，正面操作通道宽度不小于1.5m；双列面对面布置不小于2m。

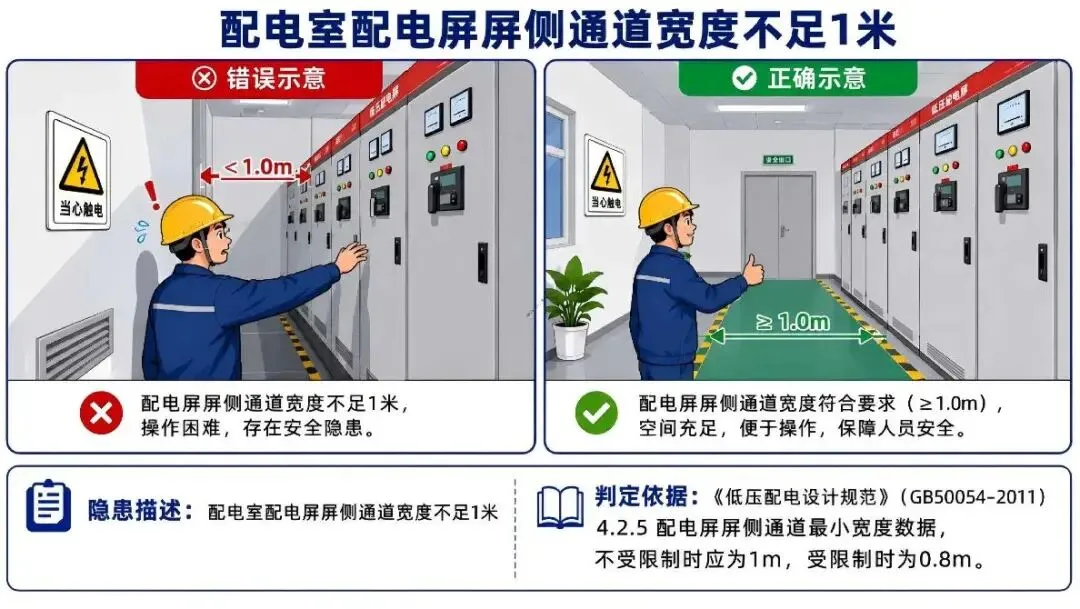

• 维护通道宽度不小于0.8m，侧面维护通道不小于1m。

2. 2.顶棚高度

• 顶棚与地面距离不应低于3米，配电装置上端距顶棚不小于0.5米。

五、消防与安全设施

1. 1.消防设备

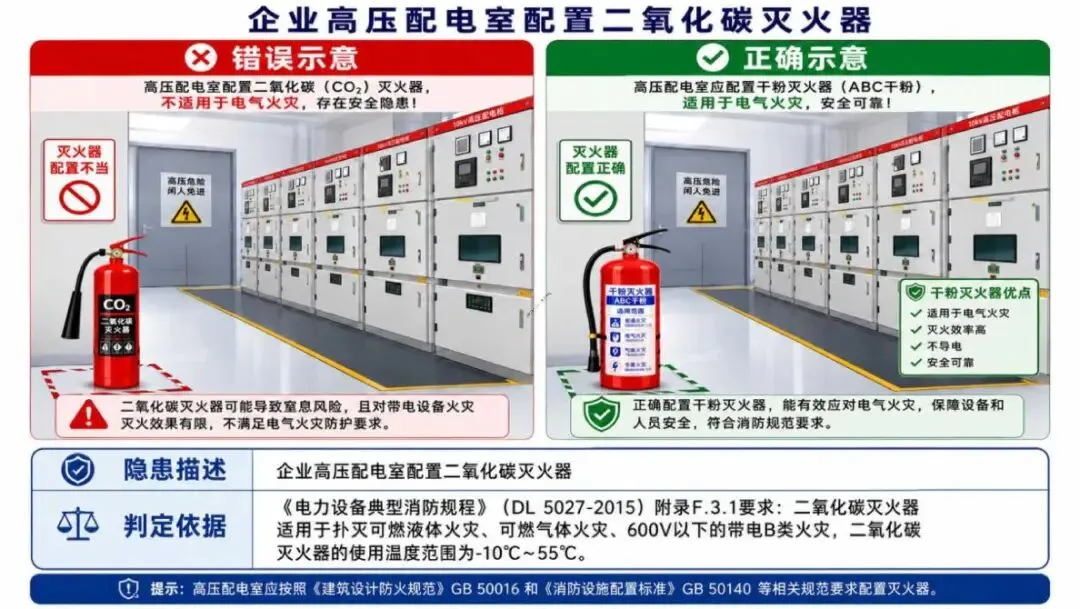

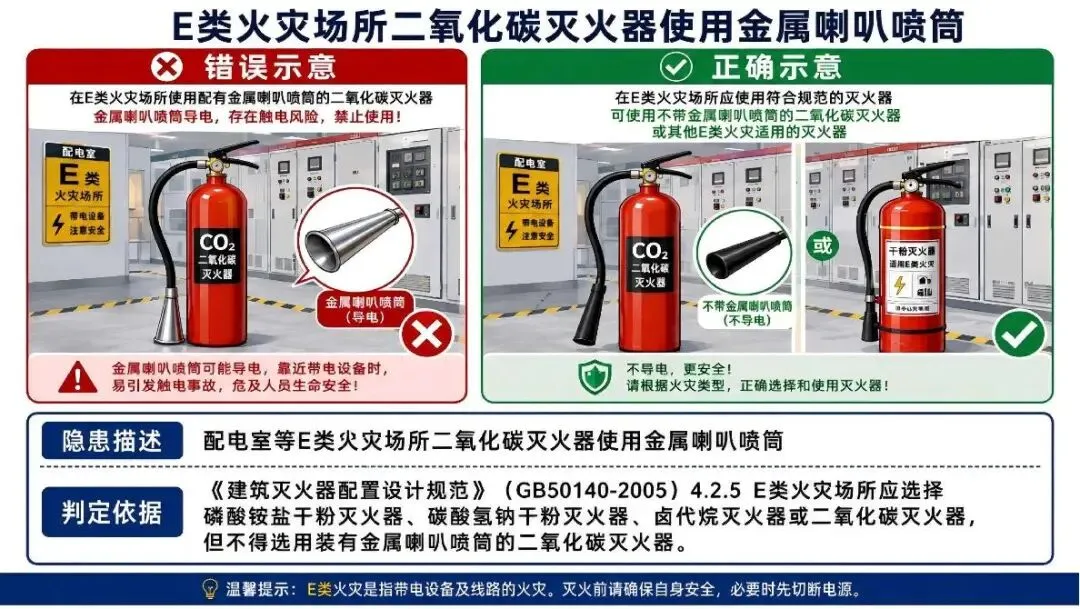

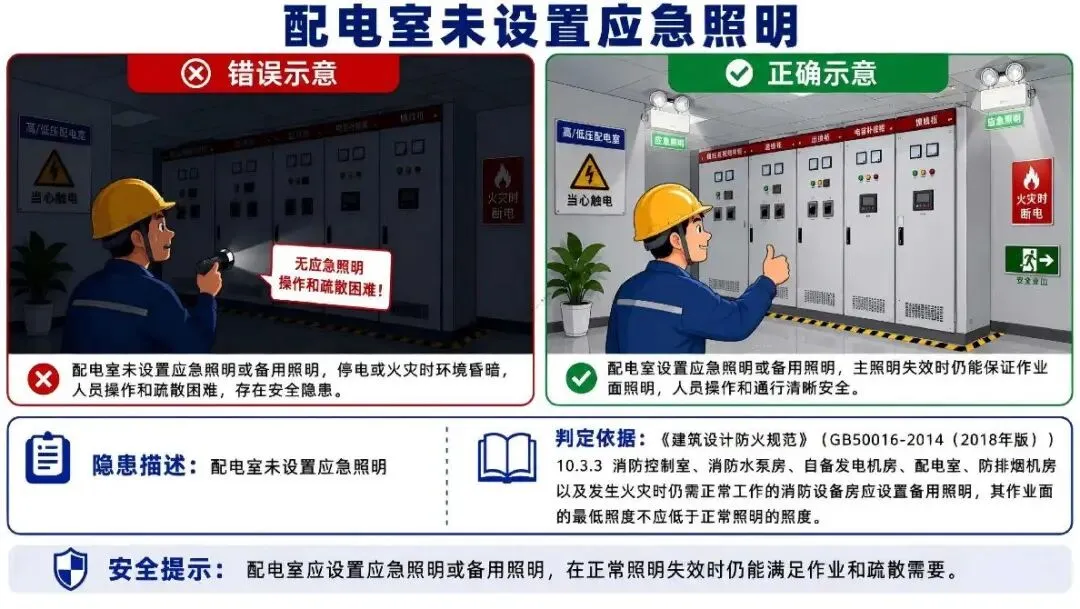

• 配备砂箱及适合扑灭电气火灾的灭火器，室内应设置应急照明和疏散指示标志。

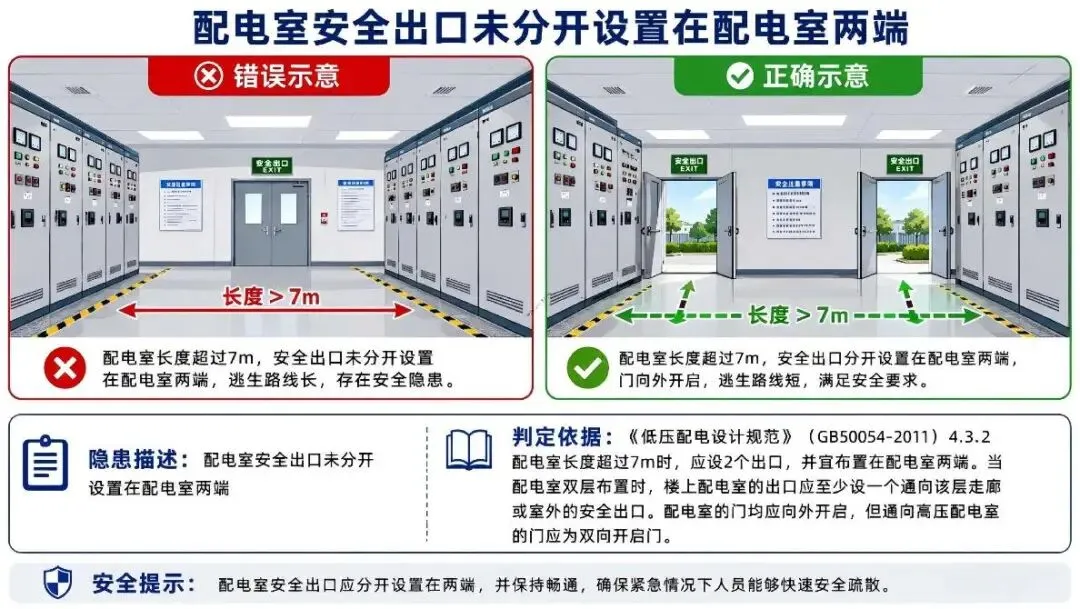

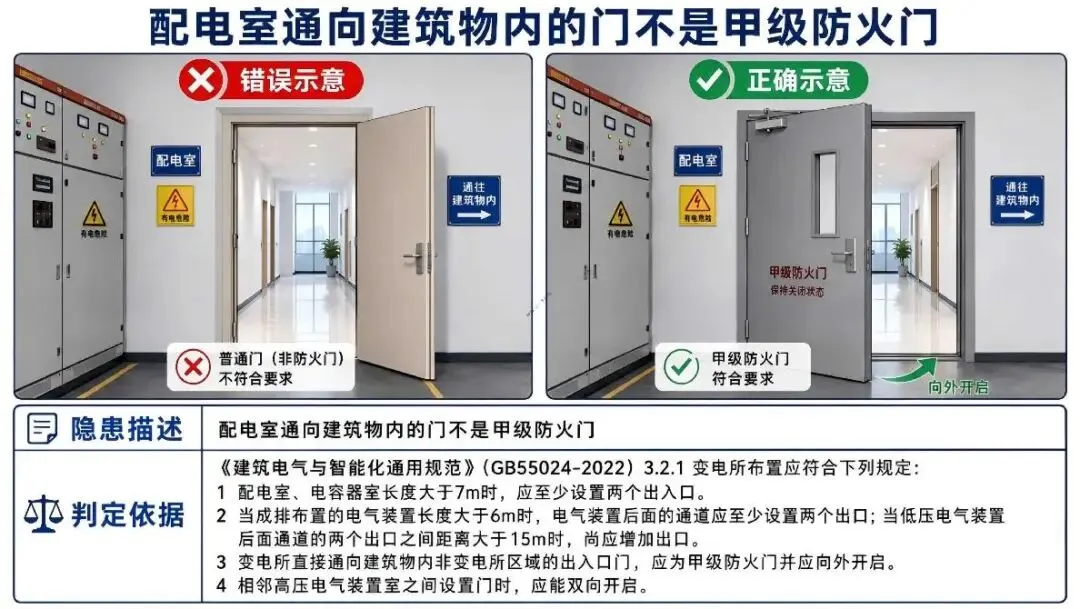

• 配电室门应向外开启，通向高压配电室的门应为双向开启门。

2. 2.标识管理

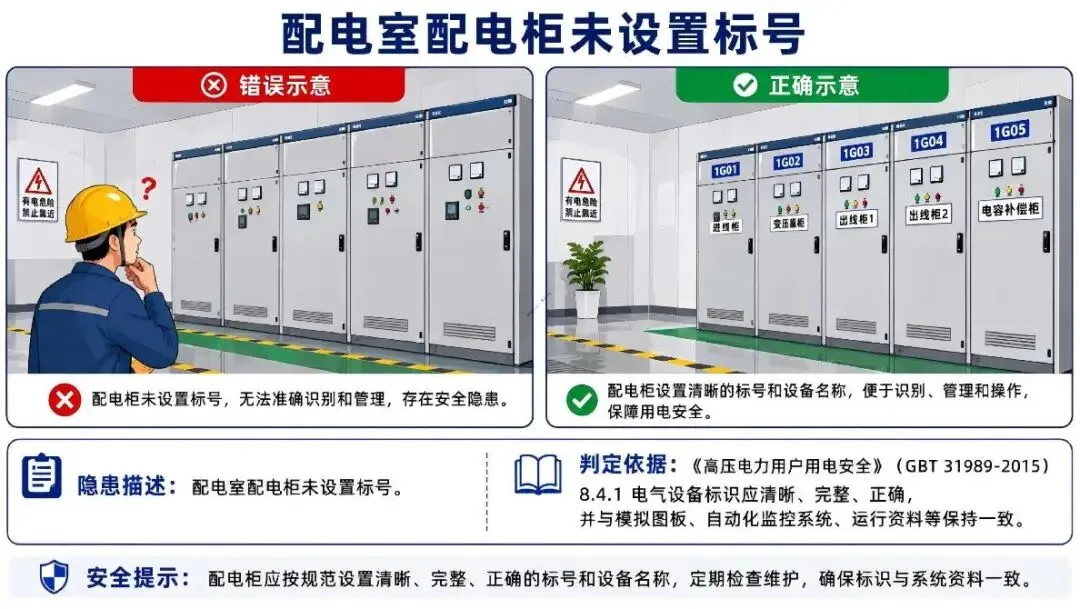

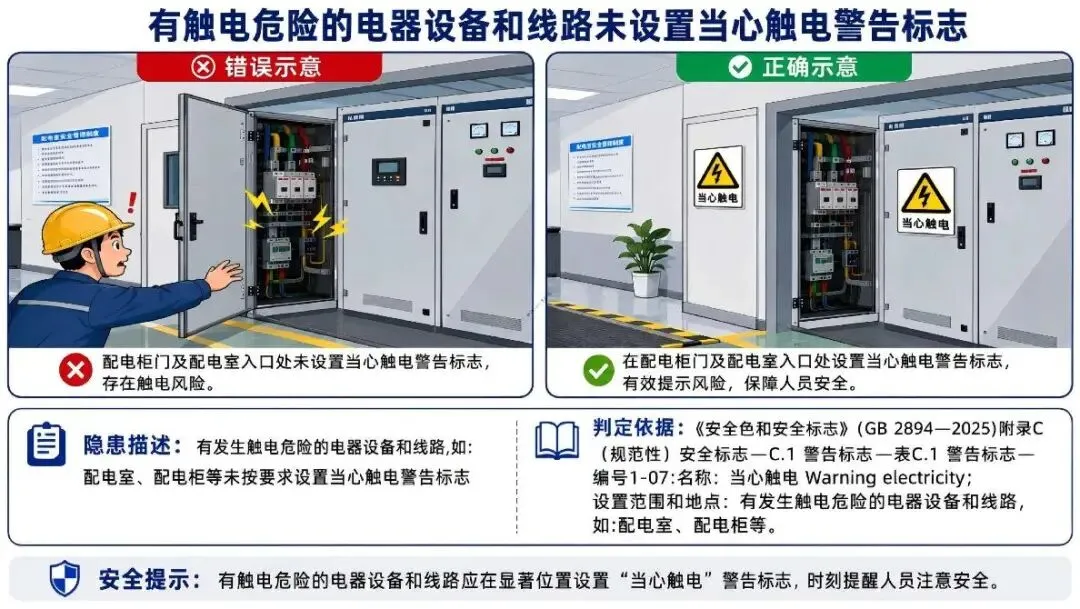

• 配电柜应编号并标明用途，操作区域应设置“高压危险”“禁止合闸”等警示标志。

六、设备与维护

1. 1.设备配置

• 配电柜内应配备电度表、电流表、电压表等测量仪表，以及电源隔离开关及短路、过载和剩余电流保护装置。

2. 2.维护要求

• 停电维修时，应挂接接地线并悬挂“禁止合闸、有人工作”警示牌。

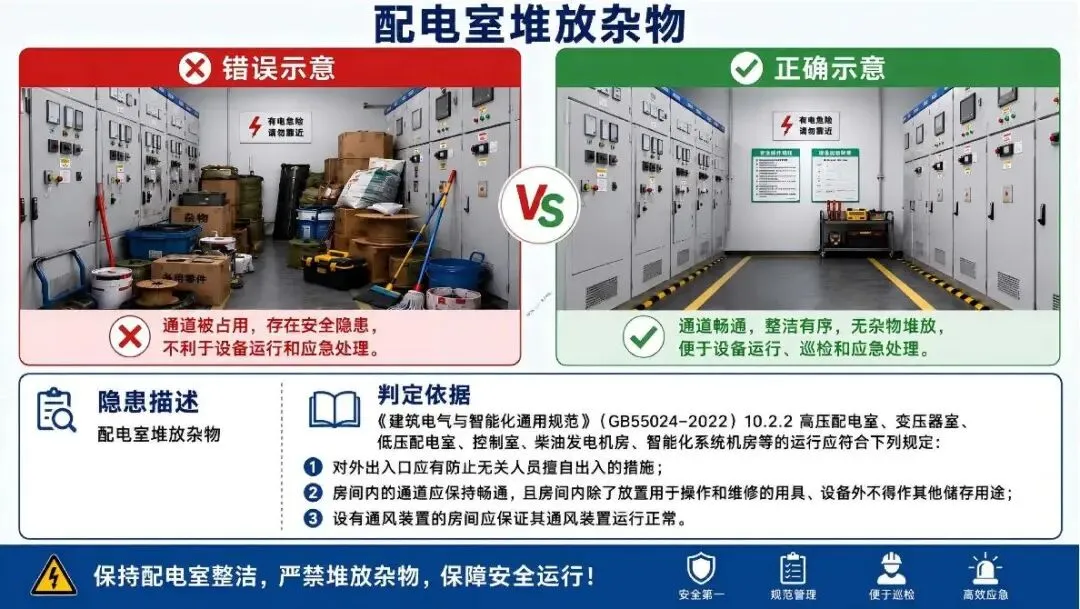

• 配电室应保持整洁，不得堆放杂物。

以上规范要求主要依据《低压配电设计规范》GB 50054-2011、《20kV及以下变电所设计规范》GB 50053-2013等国家标准，具体实施时需结合当地实际情况和最新标准执行。
