夜雨聆风挑战用WPS灵犀开发APS排程系统（十四）：内胆工艺一维表，把工序、设备、模具拧成一根绳
👋
排程做到内胆，发现一个绕不开的问题：内胆不是一条流水线从头走到尾。铝合金内胆要过6道工序，不锈钢要8道，中间还夹一道退火。每道工序用哪台设备、装哪副模具、单件几秒，脑子里全是空的。
没有工艺路线，排程就是空中楼阁。你连"这个SKU要在哪台设备上干哪道工序"都说不清，后面怎么排？
这一篇，就把内胆的工序、设备、模具三张表一次配齐，让它们咬合在一起。
一、内胆工艺，为什么不能照抄注塑
👋
注塑排程是"一料一机"：一个注塑件，一台注塑机，一套模具，一个循环。内胆完全不是一回事，它是金属冲压拉伸件，从一张板料到成品，要依次过开料、拉伸、切边、卷边、清洁。
拉伸还不一定只有一道。铝软，两道就到深度；铁硬一点，要三道；不锈钢拉伸会加工硬化，中间得插一道退火；钛复合最硬，要四道拉伸。
所以内胆的工艺路线，必须按材质单独设计，不能一张表套到底。
二、四种材质，四条工艺路线
材质 | 工序 | 道数 |
铝合金 | 开料→一拉→二拉→切边→卷边→清洁 | 6 |
铁合金 | 开料→一拉→二拉→三拉→切边→卷边→清洁 | 7 |
不锈钢 | 开料→一拉→二拉→退火→三拉→切边→卷边→清洁 | 8 |
钛复合 | 开料→一拉→二拉→三拉→四拉→切边→卷边→清洁 | 8 |
👋
规律一句话：材料越硬，拉伸道数越多；不锈钢加工硬化严重，中间插一道退火。这就是"符合一般逻辑"——虚拟数据也不能瞎编，每道工序都得讲得出道理。

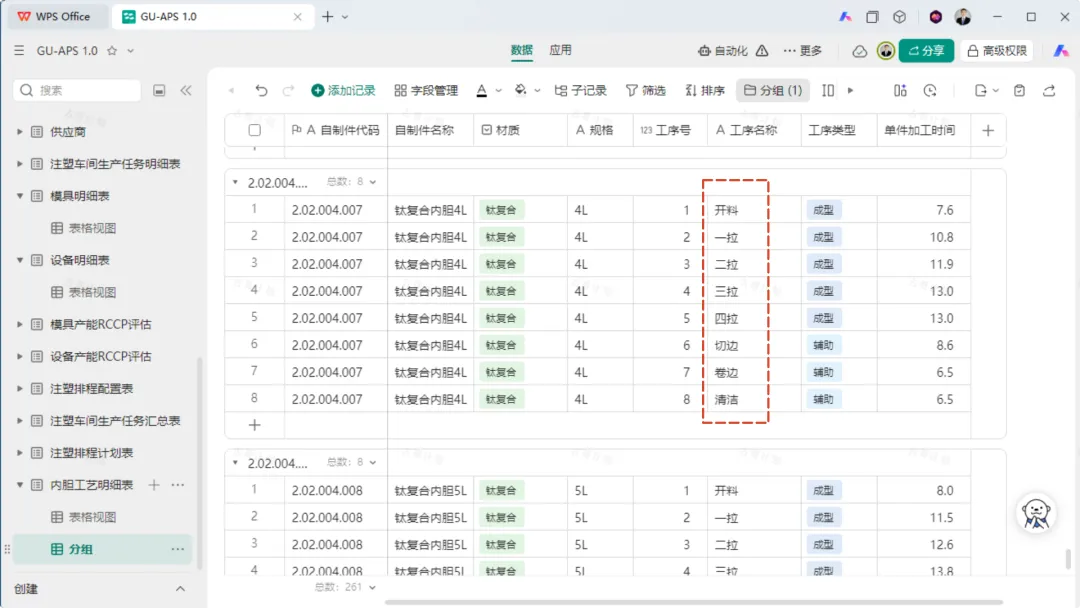

三、内胆工艺明细表：一维表展开
👋
📌
核心是这张「内胆工艺明细表」： 字段：自制件代码（主）/ 自制件名称 / 材质 / 规格 / 工序号 / 工序名称 / 工序类型 / 单件加工时间 重点是一维表结构：每个SKU的每道工序占一行，工序号1、2、3连续递增。36个内胆SKU（铝合金9、铁合金9、不锈钢9、钛复合9），展开出来261行。 排程时按"SKU+工序号"一查，就知道这道工序叫什么、要多久。颗粒度直接压到工序。

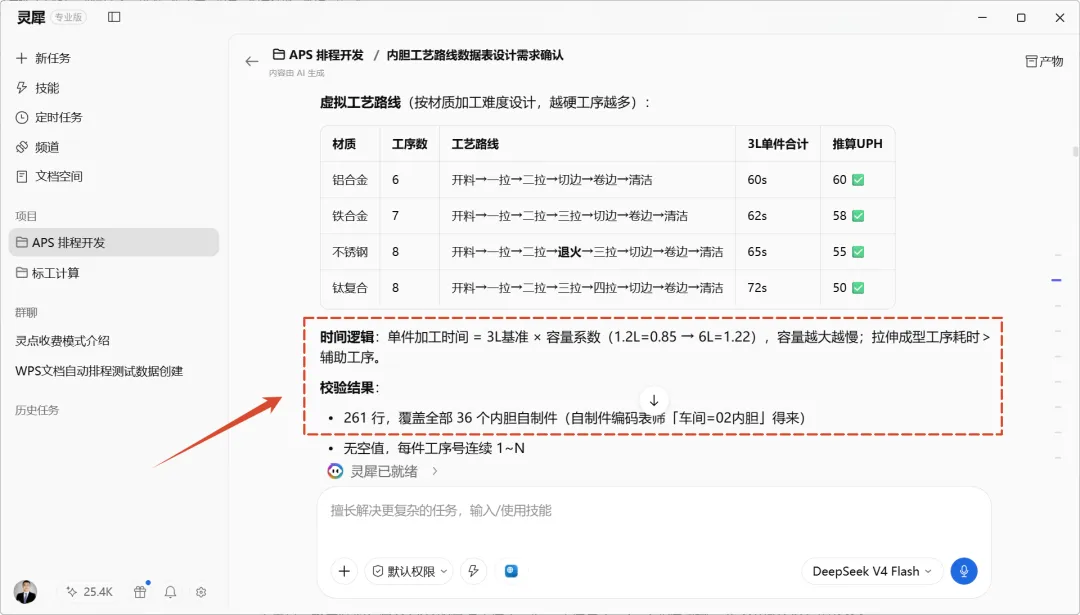

四、单件加工时间，怎么虚拟才不假
工序时间我按「3L基准 × 容量系数」算：
3L基准（秒/件）：铝合金60、铁合金62、不锈钢65、钛复合72 换算成UPH：60 / 58 / 55 / 50，跟自制件编码表里的UPH完全对上 容量系数：1.2L=0.85，逐档涨到6L=1.22，容量越大单件越慢
工序内部也有差异：拉伸类（成型）耗时最长，切边、卷边、清洁这类辅助工序短。拿铝合金3L举例：一拉12秒，二拉14秒，清洁才10秒。拉伸是瓶颈，后面配设备的时候重点照顾它。

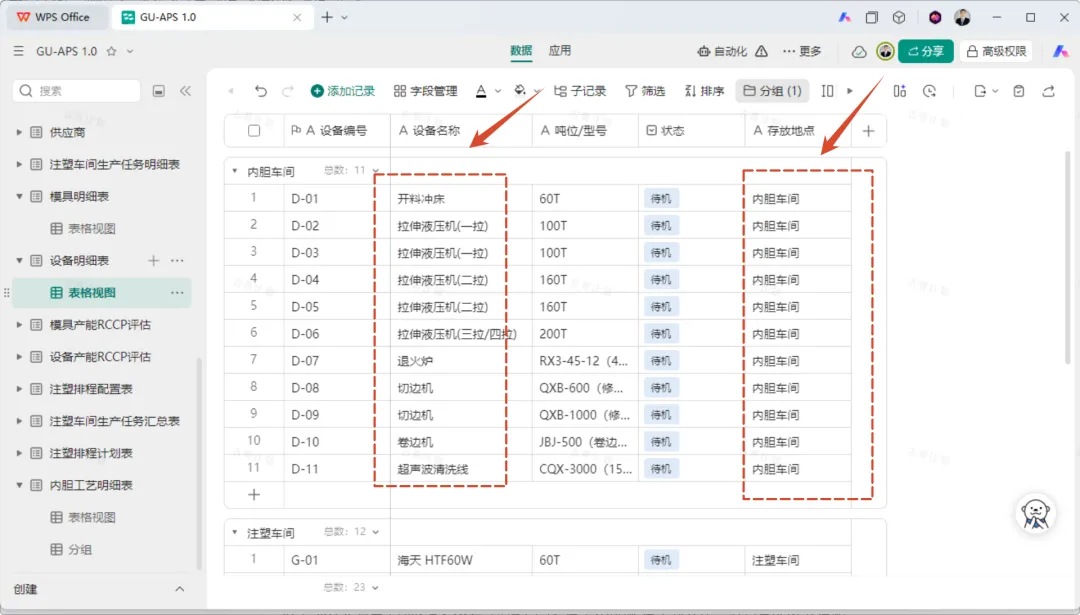

五、工序落到设备：内胆车间11台
有了工序，就得有设备。内胆设备（D-01~D-11）按工序配：
开料：开料冲床 60T ×1 一拉：拉伸液压机 100T ×2 二拉：拉伸液压机 160T ×2 三拉/四拉：拉伸液压机 200T ×1 退火：退火炉 ×1 切边：切边机 ×2（修边直径600 / 1000） 卷边：卷边机 ×1 清洁：超声波清洗线 ×1
👋
拉伸是瓶颈，多配几台；退火、清洗没有吨位概念，就按设备规格填型号。

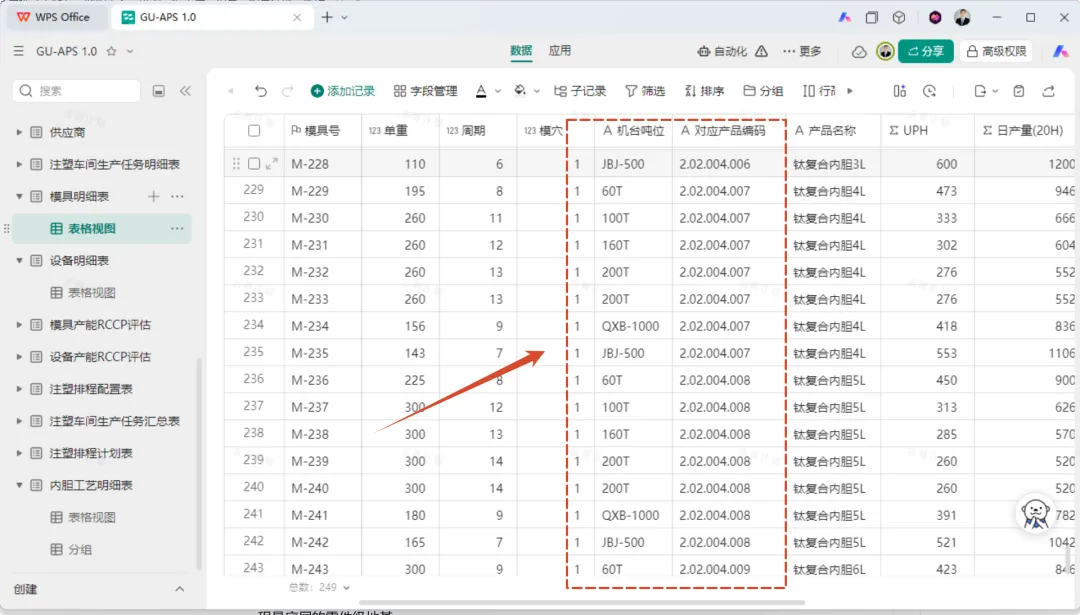

六、模具跟着工序走：216套
冲压跟注塑一样，也有模具约束。每道成型工序一副模具，不能混用：
开料模、拉伸模（每道一副）、切边模、卷边模 36个SKU × 各自工序数 = 216套（铝45 + 铁54 + 不锈钢54 + 钛63），模具号从M-034起
关键一点：模具的「周期」我直接取工艺明细表里同SKU同工序的单件加工时间。铝合金3L一拉12秒，对应的一拉模周期就是12秒，UPH公式自动算出300件/时。这样模具产能和工序节拍完全自洽，不会出现"模具算出来一天能干一万件，工序却要跑三天"的笑话。
七、三张表拧成一根绳
到这，三张表就位：
内胆工艺明细表：261行，SKU×工序，含单件时间 设备明细表：+11台，D-01~D-11，工序对应设备 模具明细表：+216套，M-034~M-249，工序对应模具
它们靠什么咬合？三个对得上：
工序名对得上（工艺表的工序、模具表的对应工序一致） 周期对得上（模具周期 = 工序单件时间） 吨位对得上（模具机台吨位 = 对应设备吨位）
后面排内胆，就能顺着这条链走：SKU → 查工艺明细拿工序和时间 → 落到设备 → 绑定模具。这就是排程最底层的零件级地基。
最后说一句
装配排的是产线，注塑排的是机台，内胆排的是「工序×设备×模具」三级。三张表先拧成一根绳，后面的内胆排程引擎才有地方发力。
术语解释
文章里出现的技术名词，一句话说清楚：
SKU（Stock Keeping Unit，库存量单位）：最小管理粒度的产品，这里指一个具体的内胆，比如"铝合金内胆3L"就是一个SKU。
UPH（Units Per Hour，每小时产量）：一台设备一小时能干的件数。UPH = 3600 ÷ 单件秒数。
一维表：每行一个最小事实，这里指"一个SKU的一道工序"占一行，方便筛选、汇总和排程。
拉伸：用模具把平板料拉成杯状件的冲压工序，内胆成型主要靠它，材料越硬拉伸道数越多。
退火：把不锈钢这类硬材料加热再缓冷，消除加工硬化，让它能继续拉伸。
模穴：一套模具一次能同时出几个件。内胆冲压是单腔，模穴=1。
FLOOR：向下取整函数，UPH公式用它去掉小数，只留整数产能。
👋
