【源码】基于FPGA的高精度多普勒频移测量工程:面向雷达方向的应用(三)
源码资源：
2、【CORDIC工程源码】
3、【源码]FIR + EMA零 DSP，适用于极低资源消耗】
雷达测速的核心，是提取回波信号中的多普勒频移。而多普勒频移的提取精度，直接决定了测速分辨率的上限。本文深入解析一款基于FPGA的全数字多普勒处理源码工程，看它如何用正交混频+CORDIC算法实现高精度实时测速。
一、雷达测速的本质：多普勒频移提取
当雷达波照射运动目标时，回波信号相对于发射信号会产生频率偏移，这就是多普勒频移。频移量与目标径向速度成正比：
fd = 2·v·f0 / c其中:fd - 多普勒频移v - 目标径向速度f0 - 雷达载频c - 光速
传统雷达测速面临三大挑战：
| 频移微小 | ||
| 方向判别 | ||
| 实时性 |

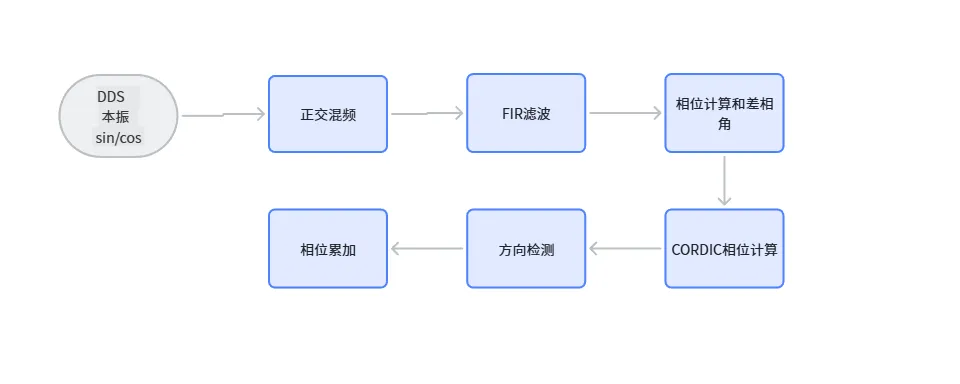

二、系统架构：从回波到速度的全数字链路
本方案采用全数字信号处理链路，在FPGA内以流水线方式完成从信号采集到速度输出的全过程：
核心设计思路：不直接测量多普勒频率，而是通过提取测量信号与参考信号之间的相位差，再由相位差的变化率推算速度。这种方法的精度远高于直接测频。
三、关键技术深度解析
1. 数字正交混频 —— I/Q解调的硬件实现
雷达回波经接收通道后，需要与本振信号进行正交混频，得到I（同相）和Q（正交）两路基带信号。
本方案实现：
DDS产生正交本振信号 sin(ωt) 和 cos(ωt) 回波信号分别与 sin/cos 相乘 得到 I = signal·cos(ωt)，Q = signal·sin(ωt)
测量路: data_out_m_sin = sample_23M × dds_sample_sin → Q分量data_out_m_cos = sample_23M × dds_sample_cos → I分量参考路: data_out_r_sin = sample_22M × dds_sample_sin → Q分量data_out_r_cos = sample_22M × dds_sample_cos → I分量
工程价值：
- 全数字化
消除模拟混频器的温度漂移、通道不一致性、I/Q失衡 - 正交精度高
DDS产生的sin/cos严格正交，相位误差趋近于零 - 可重构
修改DDS频率字即可适配不同载频雷达
2. 64阶对称FIR低通滤波 —— 滤除载频保留多普勒
混频后产生两类分量：
- 差频分量
（低频）：即多普勒频移，需要保留 - 和频分量
（高频，约2倍载频）：需要滤除
本方案采用64阶对称FIR滤波器：
线性相位是对FIR用于相位测量的关键要求——非线性相位会引入相位失真，破坏后续角度解算精度。对称结构FIR天然具备严格线性相位。
3. 正交锁相 —— 和差角公式提取相位差
这是整个系统的数学核心。设测量路与参考路的复信号为：
测量路: (sin_m, cos_m) = A_m · (sin(φm), cos(φm))参考路: (sin_r, cos_r) = A_r · (sin(φr), cos(φr))
利用三角函数和差角公式：
sin(Δφ) = cos_m·sin_r − sin_m·cos_r = A_m·A_r·sin(φr − φm)cos(Δφ) = cos_m·cos_r + sin_m·sin_r = A_m·A_r·cos(φr − φm)
其中 Δφ = φr − φm 即为两路信号的相位差。
仅需4次乘法+2次加减法，即可完成相位差提取，且：
除了载频：输出仅含多普勒频移分量
保留了相位信息：sin/cos同时输出，支持完整象限解算
计算量极低：适合FPGA硬件流水线实现
4. CORDIC角度解算 —— 无乘法器的arctan实现
得到相位差的sin/cos分量后，需要计算 arctan(sin/cos) 得到角度值。本方案采用CORDIC向量模式（Vectoring Mode）。
算法原理：
给定 (x=cos, y=sin)，通过微旋转将 y 驱动到 0，累计旋转角度即为输入向量相角。每次旋转角度: arctan(2^-i)y > 0: 顺时针旋转, angle += arctan(2^-i)y < 0: 逆时针旋转, angle -= arctan(2^-i)通过移位实现乘法，无需乘法器。
13级迭代精度表：
| 0.01° |
象限自动处理：先将输入映射到第一象限，CORDIC计算后根据象限标志补偿：
FPGA实现优势：
无乘法器：仅用移位+加法，节省DSP资源
全流水线：13级流水线，每时钟周期输出一个结果
精度可配：增减迭代级数即可调整精度
5. 方向检测 —— 区分接近与远离
雷达测速不仅要测速度大小，还要判断方向（目标是接近还是远离）。本方案采用多维判决机制：
三层检测：
静止检测：128点滑动窗口峰值统计，峰峰值≤1判定静止
怠速检测：差分平方和 s=Δsin²+Δcos²，滞回比较（s≤2进入，s≥4退出）
趋势分析：3点单调性判断（11=递增, 00=递减, 01=极大, 10=极小）
8分频慢速通道：低速场景专用，提高鲁棒性
sta(静止) ⇄ idling(怠速) ⇄ forward(前行/接近)↕ ↕backward(后退/远离) ⇄ intermediate(过渡)
即使目标速度极低或方向切换瞬间，仍能准确判向。
6. 相位细分与累加 —— 高分辨率速度测量
- 1024细分
将0~360°映射为0~1023，分辨率提升1024倍 - 跨周期累加
自动检测周期翻转（1023→0），累加完整周期数 - 输出
scale_sum = 当前细分值 + 完整周期数 × 1024
这使得系统可以测量远超单个周期的累计相位变化，对应长时间的速度积分（位移），支持长距离连续测量。
四、性能指标
五、应用场景
场景一：交通测速雷达
需求：精确测量车辆速度，区分驶近/驶离
本方案价值：
0.01°角度精度保证测速分辨率 方向检测四态机准确判断车辆行驶方向 全数字处理无温漂，适应户外恶劣环境 125MHz流水线满足高速实时处理
场景二：弹道测速与追踪
需求：高速运动目标的速度与轨迹测量
本方案价值：
全流水线硬件加速，延迟固定可预测 1024细分+跨周期累加支持长轨迹连续测量 CORDIC无乘法器，资源占用低，可多通道并行
场景三：多普勒气象雷达
需求：大气粒子速度场测量
本方案价值：
正交混频+线性相位FIR保证微弱信号提取精度 怠速检测+8分频慢速通道适应低速粒子测量 模块化设计，易于扩展为多通道频率分集
场景四：工业流速测量
需求：管道流体速度非接触测量
本方案价值：
多普勒频移提取精度高 方向检测支持双向流测量 全数字方案易于集成到现有FPGA系统
场景五：生物医学雷达
需求：生命体征（呼吸、心跳）微动检测
总结
雷达测速的精度，取决于多普勒频移提取的精度。本方案通过全数字正交混频→线性相位FIR滤波→和差角公式相位差提取→CORDIC角度解算的完整链路，实现了0.01°的相位测量精度，并通过四态Moore状态机实现鲁棒的方向检测。
相比传统模拟方案与DSP软件方案，本FPGA方案在精度、延迟、稳定性、成本四个维度均具有显著优势，是雷达测速系统从模拟化走向全数字化的理想选择。
源码【源码】基于FPGA的高精度多普勒频移测量工程：面向精密测量与运动控制。
