【巩固练习】
1. 如图所示的几种家用电器正常工作时，电流接近1A的是（ ）
2.（2014•大连中考）下列电路中，电流表测L 灯电流的是（ ）
1

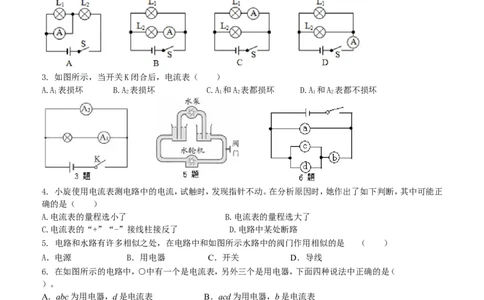

3. 如图所示，当开关K闭合后，电流表（ ）
A.A 表损坏 B.A 表损坏 C.A 和A 表都损坏 D.A 和A 表都不损坏
1 2 1 2 1 2
4. 小旋使用电流表测电路中的电流，试触时，发现指针不动。在分析原因时，她作出了如下判断，其中可能正
确的是（ ）
A.电流表的量程选小了 B.电流表的量程选大了
C.电流表的“+”“-”接线柱接反了 D.电路中某处断路
5. 电路和水路有许多相似之处，在电路中和如图所示水路中的阀门作用相似的是 （ ）
A．电源 B．用电器 C．开关 D．导线
6. 在如图所示的电路中，○中有一个是电流表，另外三个是用电器，下面四种说法中正确的是（
）。
A．abc为用电器，d是电流表 B．acd为用电器，b是电流表
C．bcd为用电器，a是电流表 D．abd为用电器，c是电流表
7. （2015•东城区二模）在如图中，电流表的读数是 A。
8. 电流表使用时必须注意：(1)使用前，要检查表的指针是否对准 。(2)电流表必须 联在所
测电路中。(3)把电流表接入电路之前，应先估计电路中电流的大小，若不清楚，可先选用 量程把表接入电路，若表的指针不超过量程时再接牢。若指示值偏小，最好改用 进行测量。(4)应使所测电流从表
的 接线柱流入，从 接线柱流出。(5)绝对不允许不经过 而将表的两个接线
柱直接连接到电源两极上。
9. 如图所示，是小敏同学在某次实验探究中连接的电路。开关S 控制的是灯 ，电流表测量的是
2
。
10. 一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的电流为15mA，则这种LED手
电筒工作时的总电流为 mA。

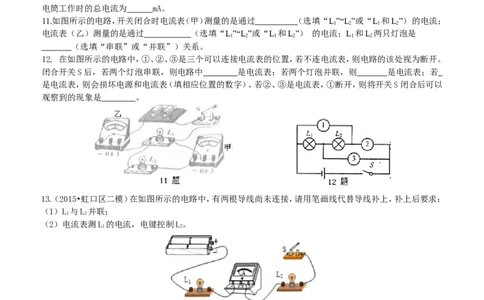

11.如图所示的电路，开关闭合时电流表（甲）测量的是通过 （选填“L”“L”或“L 和L”） 的电流；
1 2 1 2
电流表（乙）测量的是通过 （选填“L”“L”或“L 和L”） 的电流；L 和L 两只灯泡是
1 2 1 2 1 2
（选填“串联”或“并联”）关系。
12. 在如图所示的电路中，①、②、③是三个可以连接电流表的位置，若不连电流表，则电路的该处视为断开。
闭合开关S后，若两个灯泡串联，则电路中 是电流表；若两个灯泡并联，则 是电流表；若
是电流表，则会损坏电源和电流表（填相应位置的数字）。若②、③是电流表，①断开，则将开关S闭合后可以
观察到的现象是 。
13.（2015•虹口区二模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：
（1）L 与L 并联；
1 2
（2）电流表测L 的电流，电键控制L。
1 2

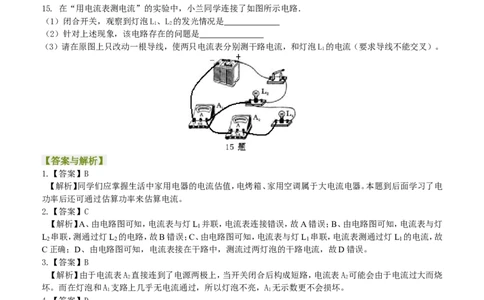

14. 根据实物图在方框中画出电路图。15. 在“用电流表测电流”的实验中，小兰同学连接了如图所示电路．
（1）闭合开关，观察到灯泡L、L 的发光情况是
1 2
（2）针对上述现象，该电路存在的问题是
（3）请在原图上只改动一根导线，使两只电流表分别测干路电流，和灯泡L 的电流（要求导线不能交叉）。
1
【答案与解析】
1.【答案】B
【解析】同学们应掌握生活中家用电器的电流估值，电烤箱、家用空调属于大电流电器。本题到后面学习了电
功率后还可通过估算功率来估算电流。
2.【答案】C
【解析】A、由电路图可知，电流表与灯L 并联，电流表连接错误，故A错误；B、由电路图可知，电流表与灯
1
L 串联，测通过灯L 的电路，故B错误；C、由电路图可知，电流表与灯L 串联，电流表测通过灯L 的电流，故
2 2 1 1
C正确；D、由电路图可知，电流表接在干路中，测流过两灯泡的干路电流，故D错误。
3.【答案】B
【解析】由于电流表A 直接连到了电源两极上，当开关闭合后构成短路，电流表A 可能会由于电流过大而烧
2 2
坏。而在灯泡和A 支路上几乎无电流通过，所以灯泡不亮，A 无示数更不会损坏。
1 1
4.【答案】D
【解析】试触时指针不动，表明电路中无电流，因此，电路可能的故障是断路。若量程过小，指针的偏转角度
应很大；若量程选大了，指针也会有较小角度的转动；若接线柱接反了，指针会反向偏转。
5.【答案】C
6.【答案】B
【解析】假设a是电流表，其余三个是用电器，则会造成短路；假设c或d是电流表，则会造成局部短路；因此
只有b是电流表，其它三个是用电器才能符合题意。
7.【答案】0.3
【解析】电流表使用的0～0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.3A。
8.【答案】零刻线；串；较大；较小量程；“+”； “-”； 用电器。
9.【答案】L；干路
2
【解析】从题中可以看出，灯泡L、L 并联，开关S 和电流表在干路上，开关S 在只控制L 所在的支路上，故
1 2 1 2 2开关S 控制整个电路，开关S 只控制灯L，电流表测量的是干路的电流。
1 2 2
10.【答案】 75
【解析】∵5个LED并联，
∴正常工作时的总电流为I=5I=5×15mA=75mA。
1
11.【答案】L；L 和LL 和L；并联
2 1 2 1 2
【解析】如图所示的电路，分析电流的流向可知：开关闭合后，电流经过开关分为两路，一部分经过电流表甲
流向灯泡L 再流向电流表乙，另一部分经灯泡L 再流向电流表乙，所以电流表乙测的是干路上的电流电流表
2 1
甲测量L 的电流。
2
12.【答案】②；①、③；①、②；灯泡L 亮，L 不亮
1 2
【解析】电流表在电路中可以看成导线，题中若要两灯串联电流路径只有一条，从电源正极出发，经过②、
L、L 流到电源负极。所以②处连接电流表；若两灯并联，电流路径有两条，从电源正极出发，经过③分成两路，
2 1
一路经过L 回答电源负极，一路经过L 和①回到电源负极，所以如果要使两灯并联①、③是电流表；电流从电
1 2
源的正极出发，经过②、①回到电源负极，没有经过用电器，导线直接连到电源的正、负极，造成短路损坏电源、
电流表；若②、③是电流表，①断开，则将开关S闭合后电流从电源的正极经过③和L 回到电源负极，灯泡L
1 2
被短路。

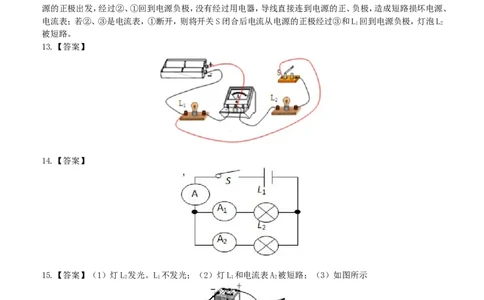

13.【答案】
14.【答案】
15.【答案】（1）灯L 发光。L 不发光；（2）灯L 和电流表A 被短路；（3）如图所示
2 1 1 2
【解析】从题中实物图的连接可知灯泡L 和电流表A 与导线并联，被短路，因此闭合开关后，灯泡L 亮，电
1 2 2
流表A 有示数，而灯泡L 不亮，电流表A 无示数。如果有干路和支路，则此电路要求为并联电路，根据并联电
1 1 2
路的特点可知灯泡L 与L 应该各在一条支路上，可将灯泡L 与灯泡L 之间的导线移到L 的右接线柱则，从而
1 2 1 2 2
使两灯并联，电流表A 在干路中，测干路电流，电流表A 在L 支路，测L 的电流。
1 2 1 1
