Excel2021图表技巧之带目标值的嵌套多重对比图,同时展示年内季度月份数据

即要对比年内月份又要对比各季度数据，同时还想体现出季度目标值，该如何操作呢？下面给大家分享绘制带目标值的嵌套多重对比图，如下，让月份柱子里套季度柱子里，同时还增加横线体现出季度目标值；

操作步骤：

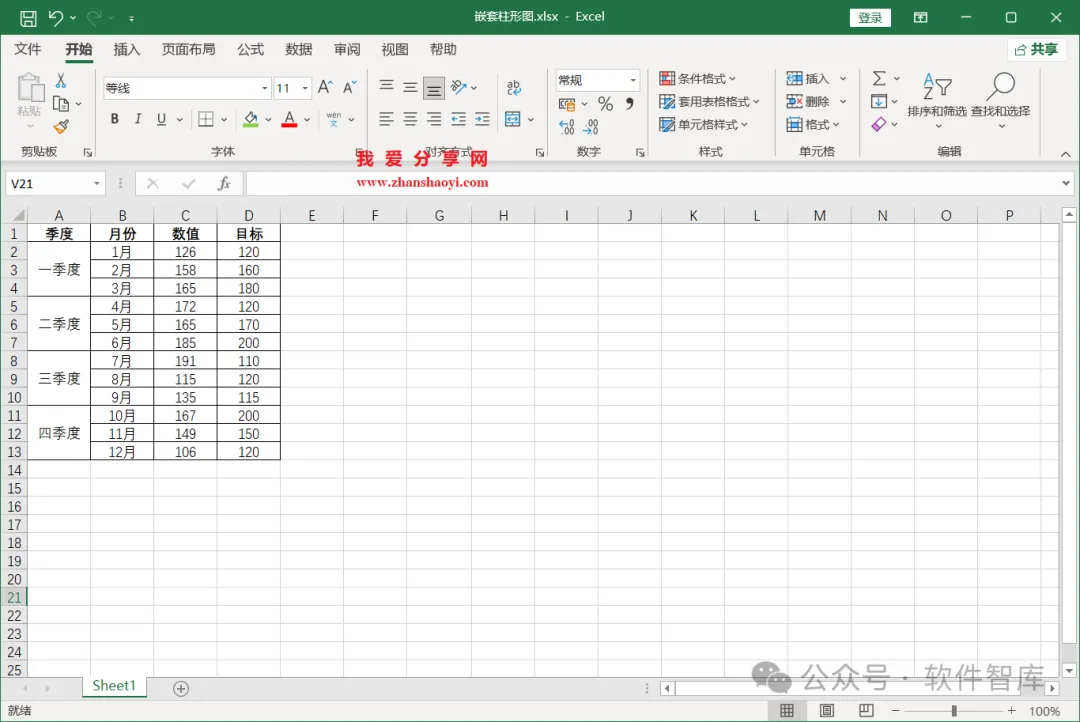

1、先打开Excel2021软件，下面以如下某公司年各月份销量表为例，年终总结最适用；

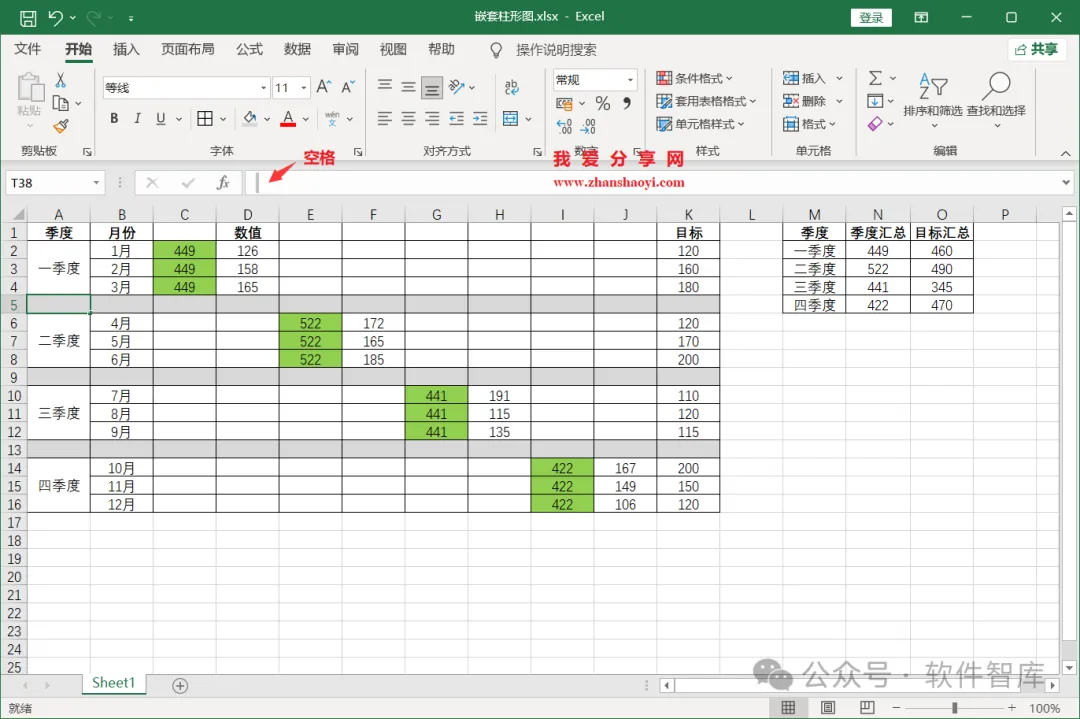

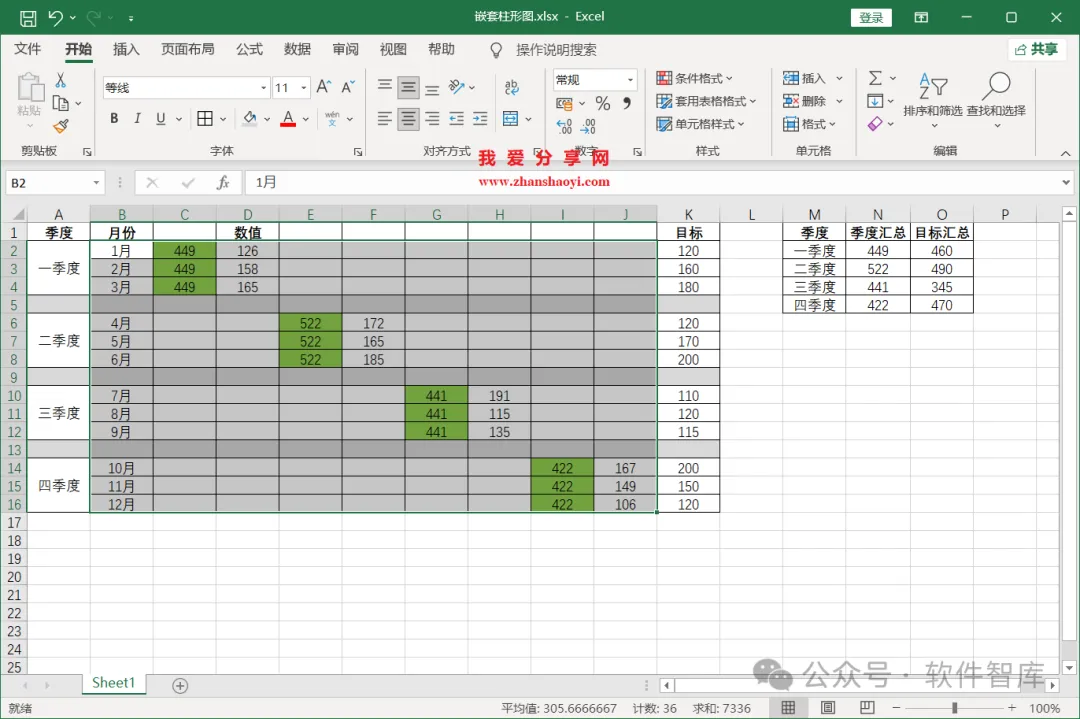

2、第一步，调整数据源，这一步很重要，如下：

①季度放A列，并跨行合并；

②月份放在B列；

③把各月份数据隔列存放（D、F、H、J列）

④增加季度汇总数据存放列（C、E、G、I列）错行放置

⑤每季度间添加空行，第5、9、13行

▎网络版（仅限个人使用）：

3、选中B2:J16所有单元格；

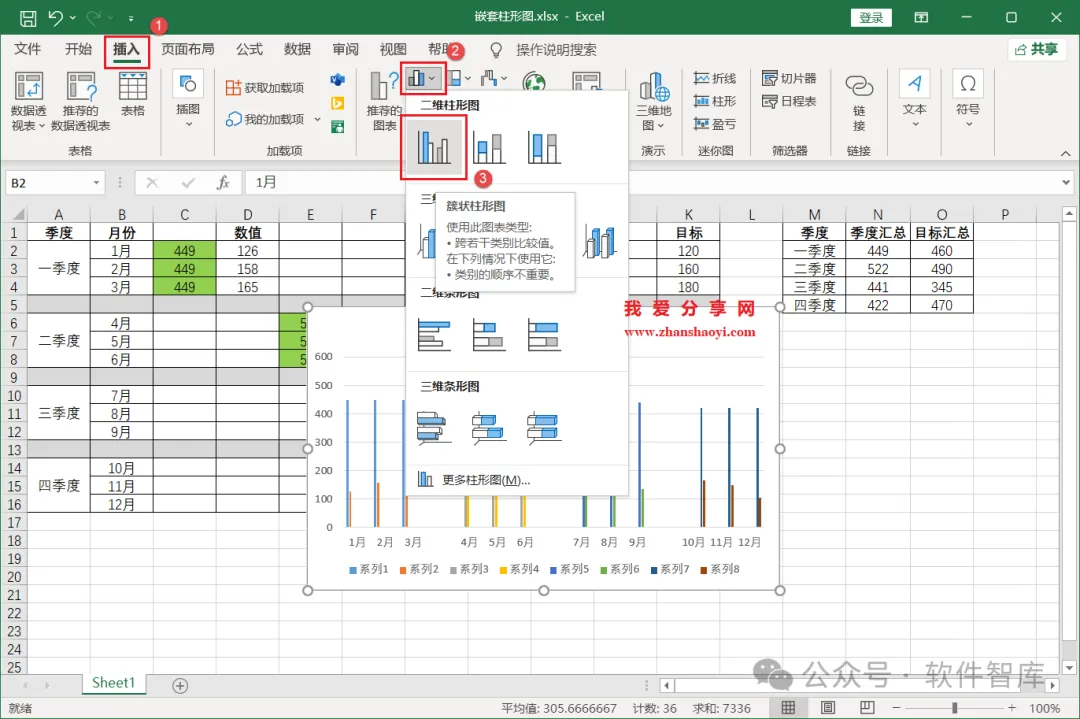

4、第二步，拆入柱形图，点击菜单栏中【插入】，点击【柱形图】按钮在展开列表中选择【簇状柱形图】；

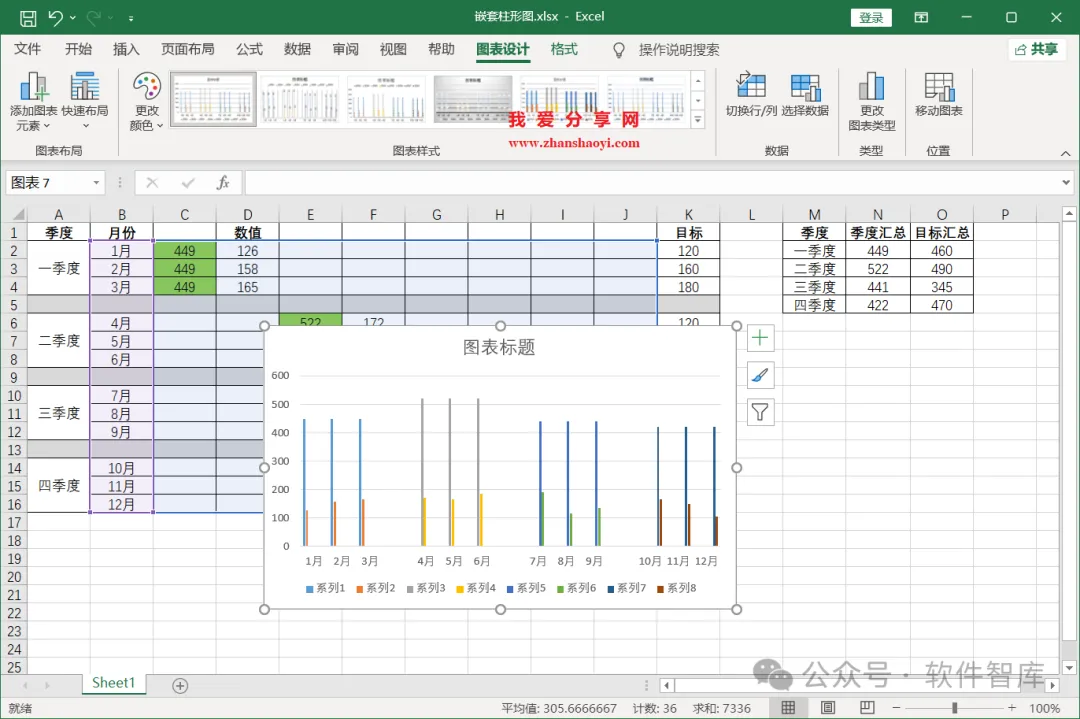

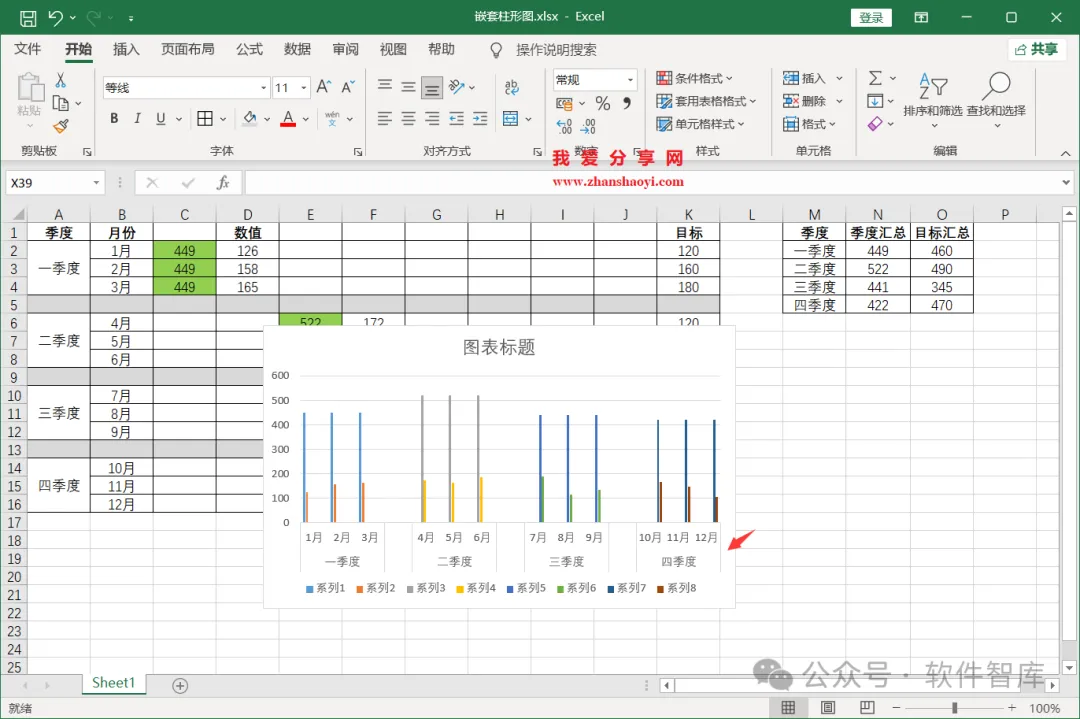

5、默认插入的簇状柱形图，如下：

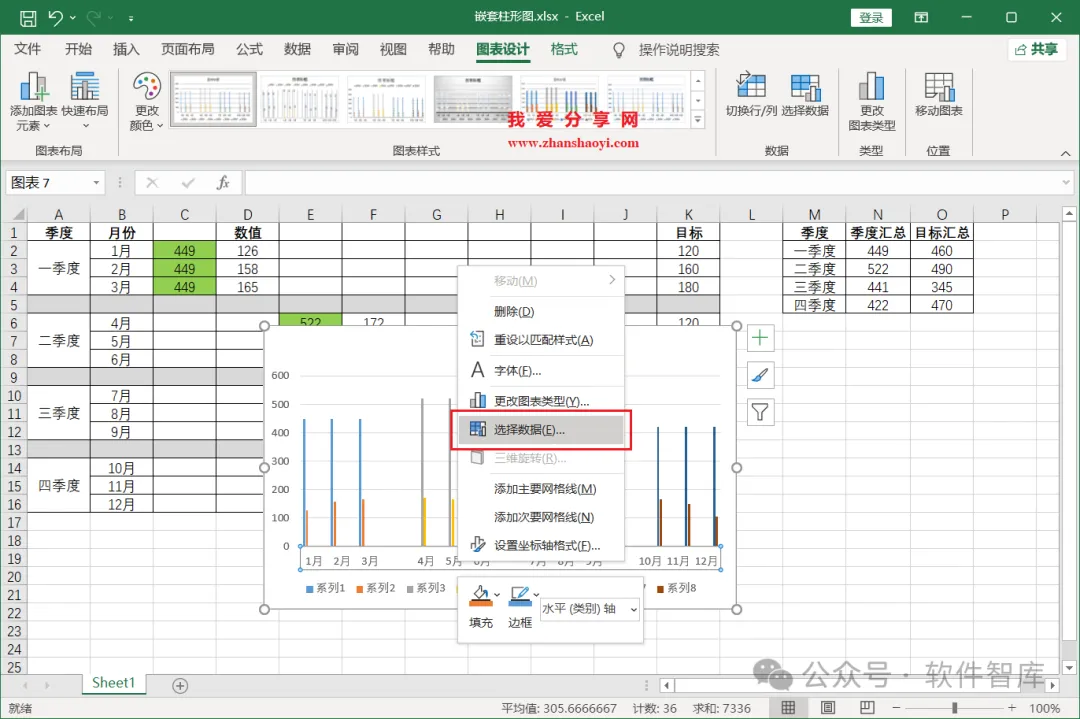

6、第三步，调整横坐标轴显示，在图表横坐标上右击选择【选择数据】；

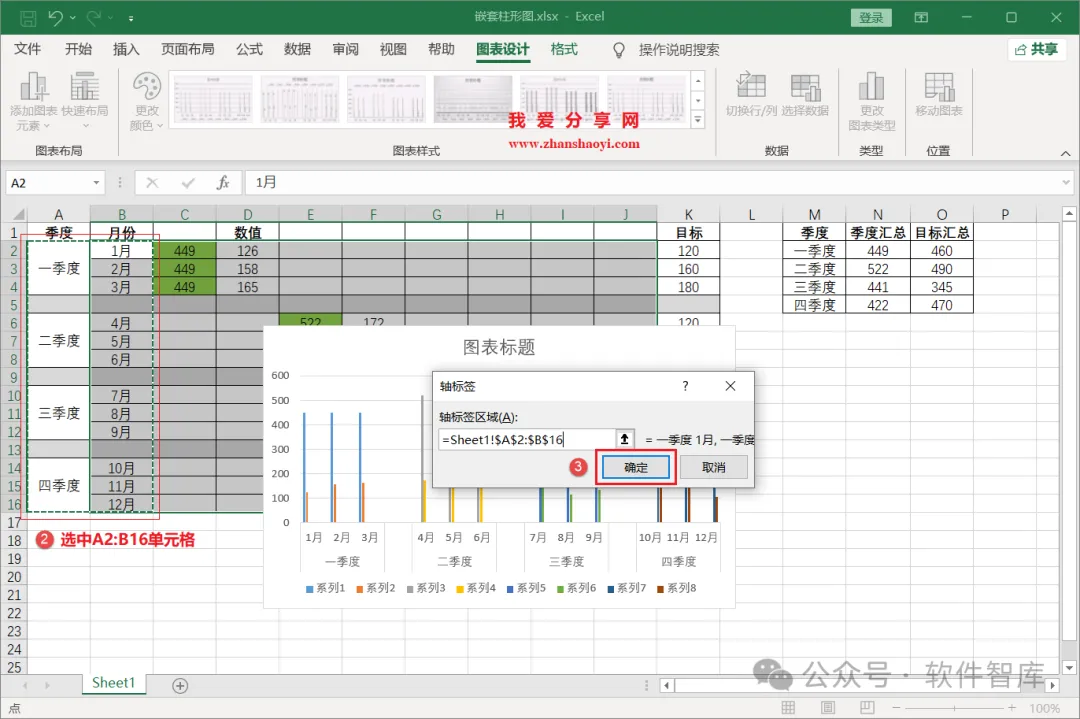

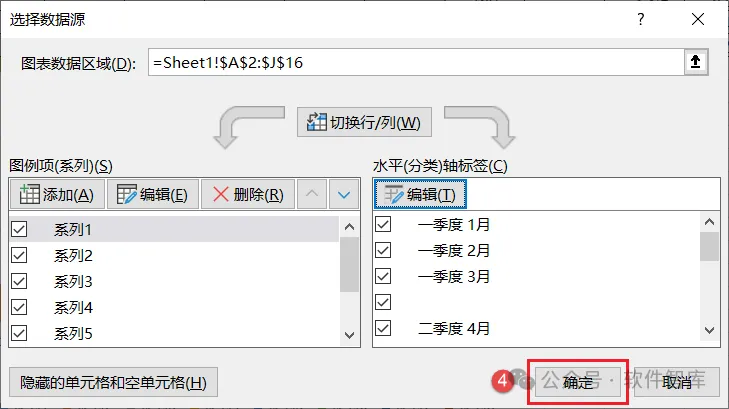

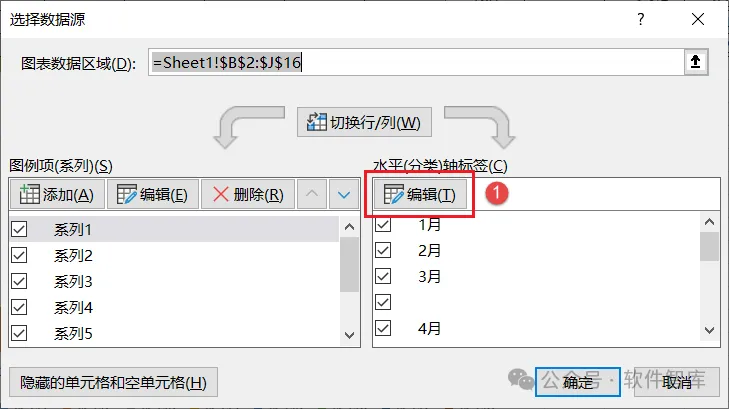

7、打开「选择数据源」窗口，先点击【编辑】按钮；打开「轴标签」窗口，选中A2:B16单元格，点击【确定】，再点击【确定】退出；

8、修改后的横坐标轴显示效果如下：

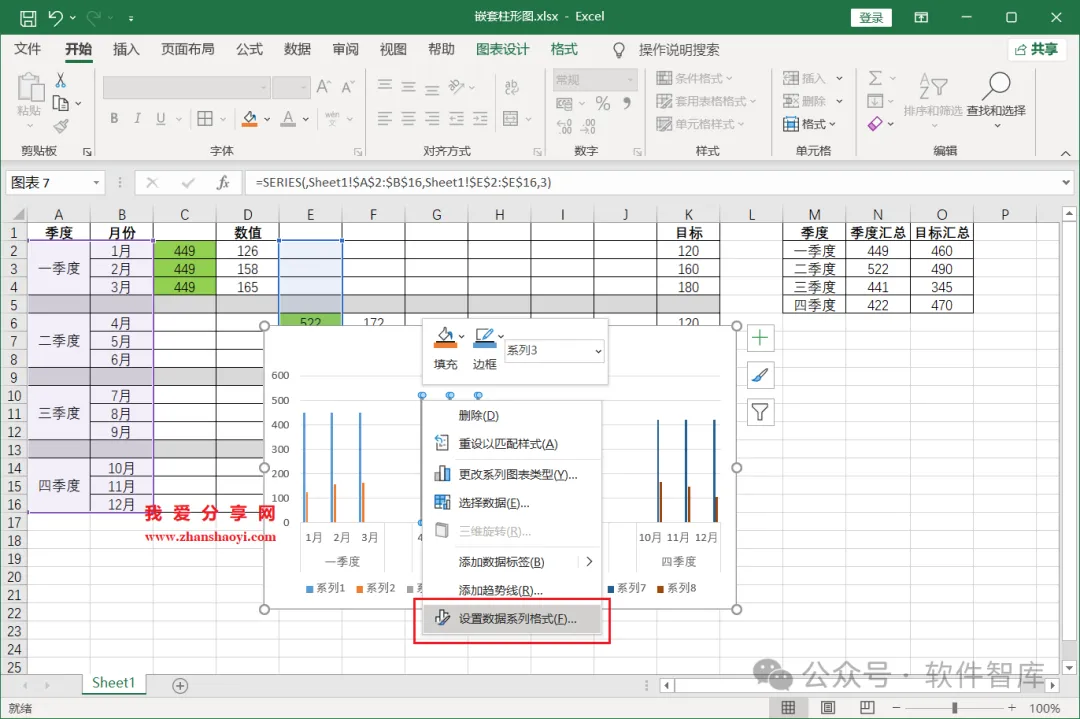

9、第四步，调整柱形图显示，选中任一柱子，鼠标右击选择【设置数据系列格式】；

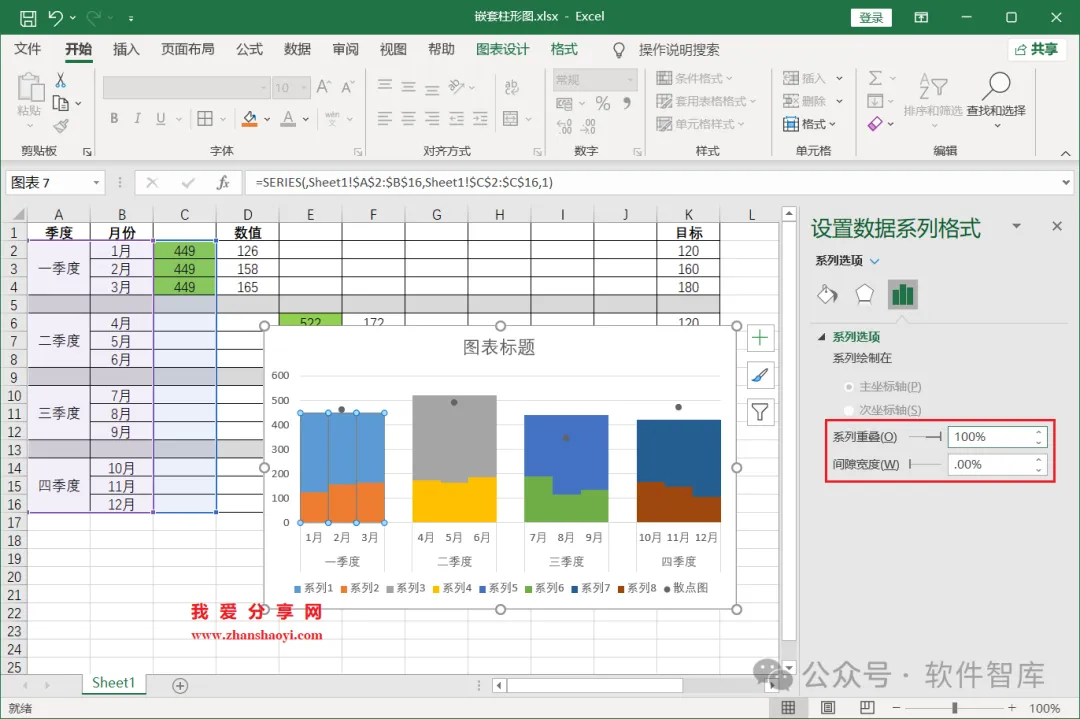

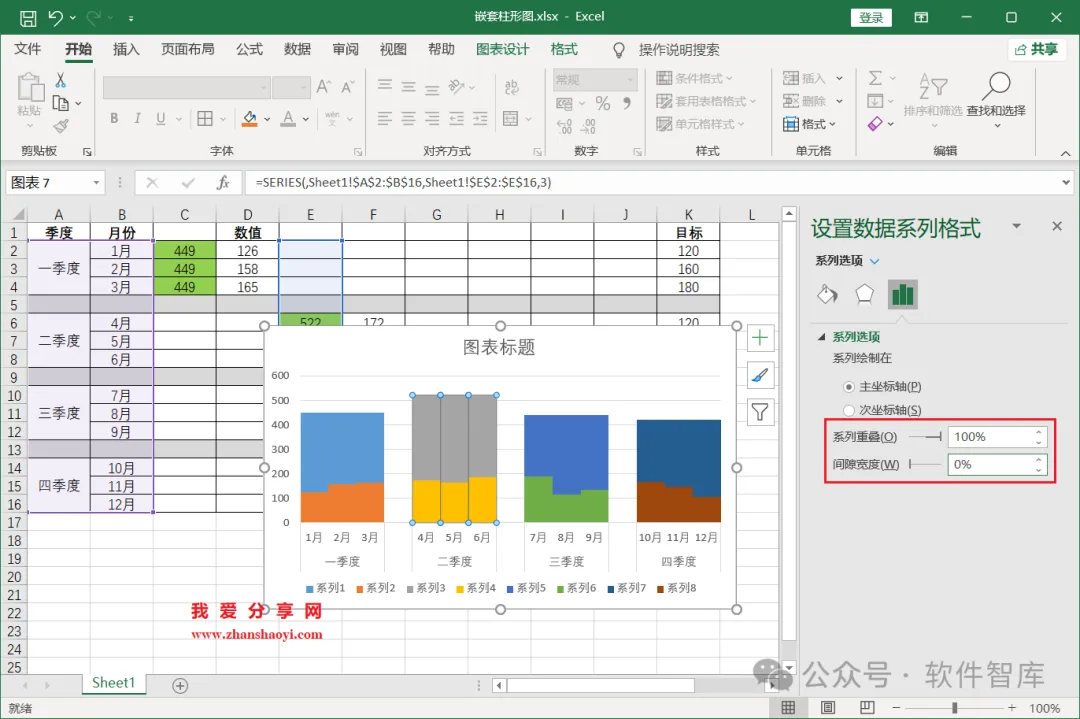

10、调整系列重叠100%，间隙宽度0%；

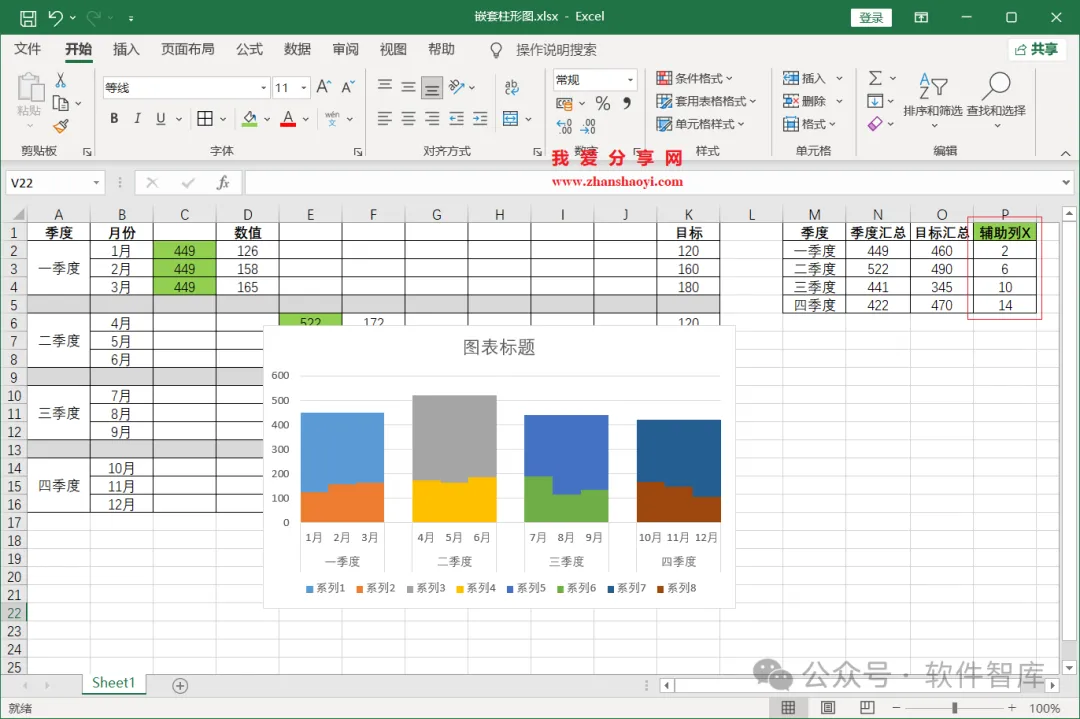

11、第五步，添加散点图+误差线显示出季度目标值（横线），增加辅助列X，数值为期望散点分布的横坐标位置；

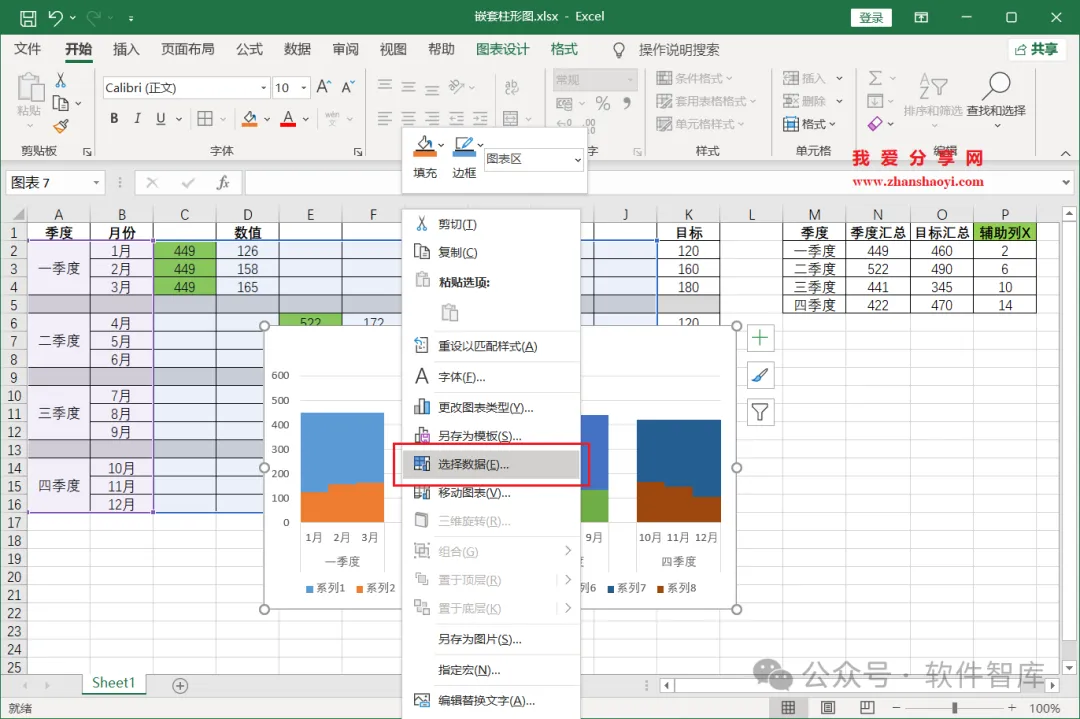

12、在图表空白处鼠标右击选择【选择数据】；

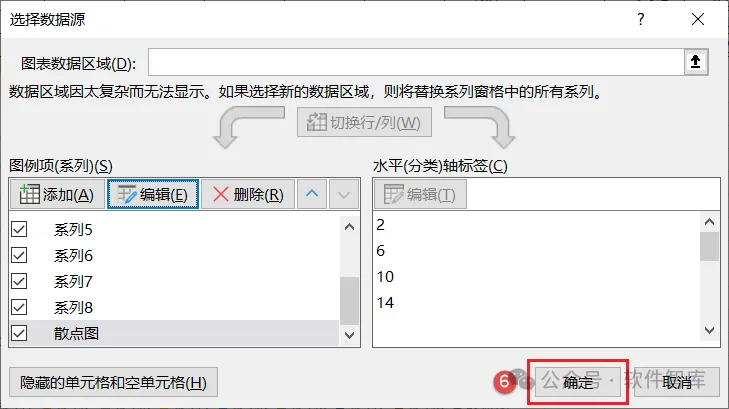

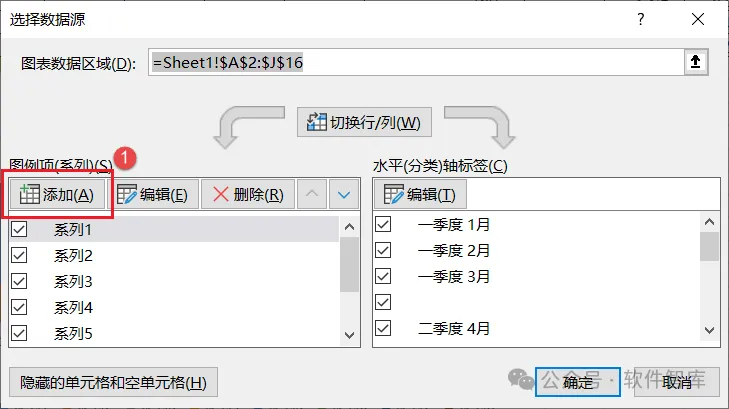

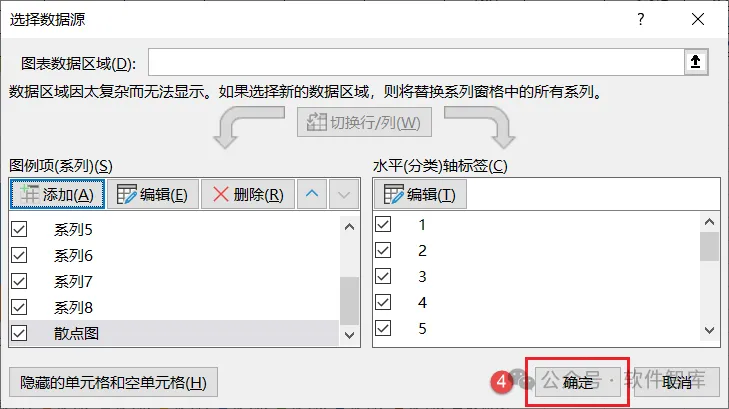

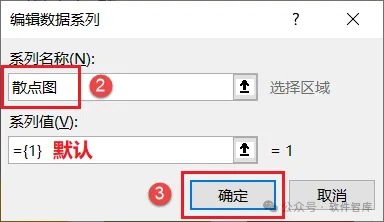

13、打开「选择数据源」窗口，先点击【添加】按钮，输入系列名称，系列值默认，点击【确定】退出，再点击【确定】退出；

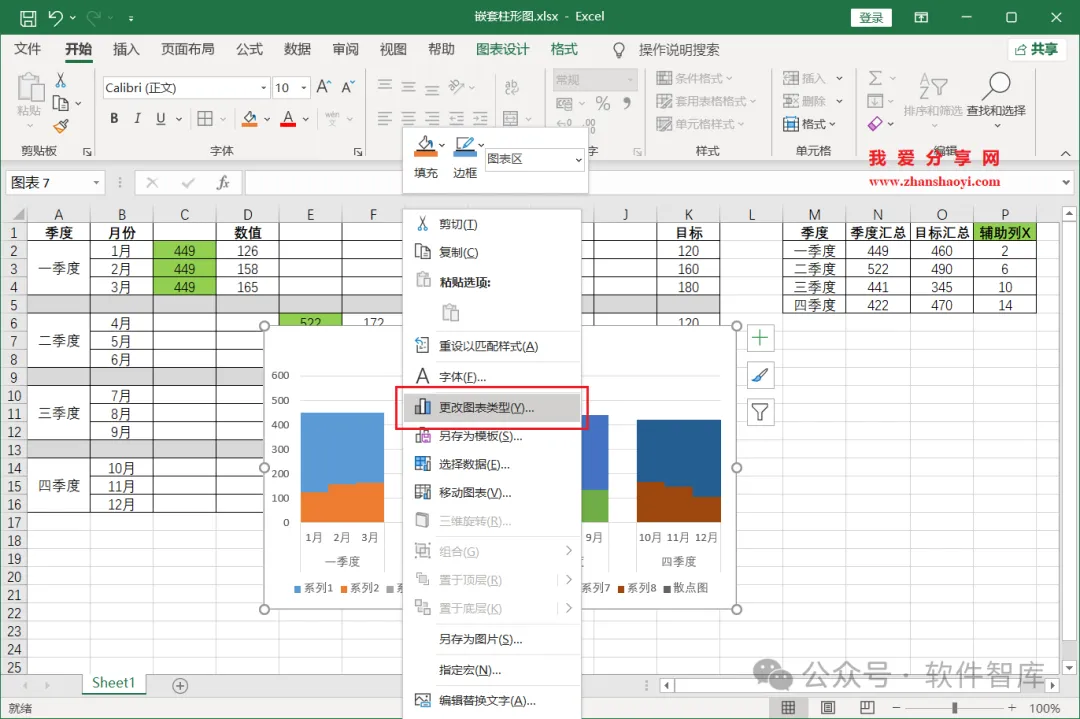

14、继续在图表空白处右击选择【更改图表类型】；

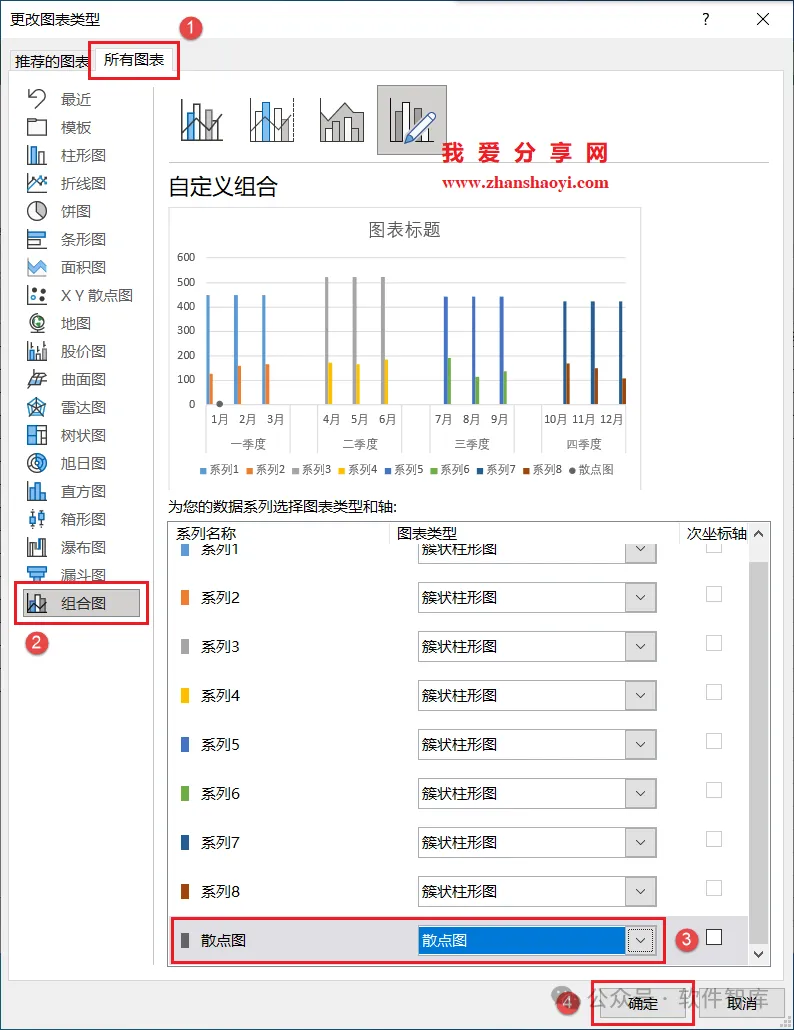

15、保持其它系列为簇状柱形图，将散点图右侧修改为【散点图】，点击【确定】退出；

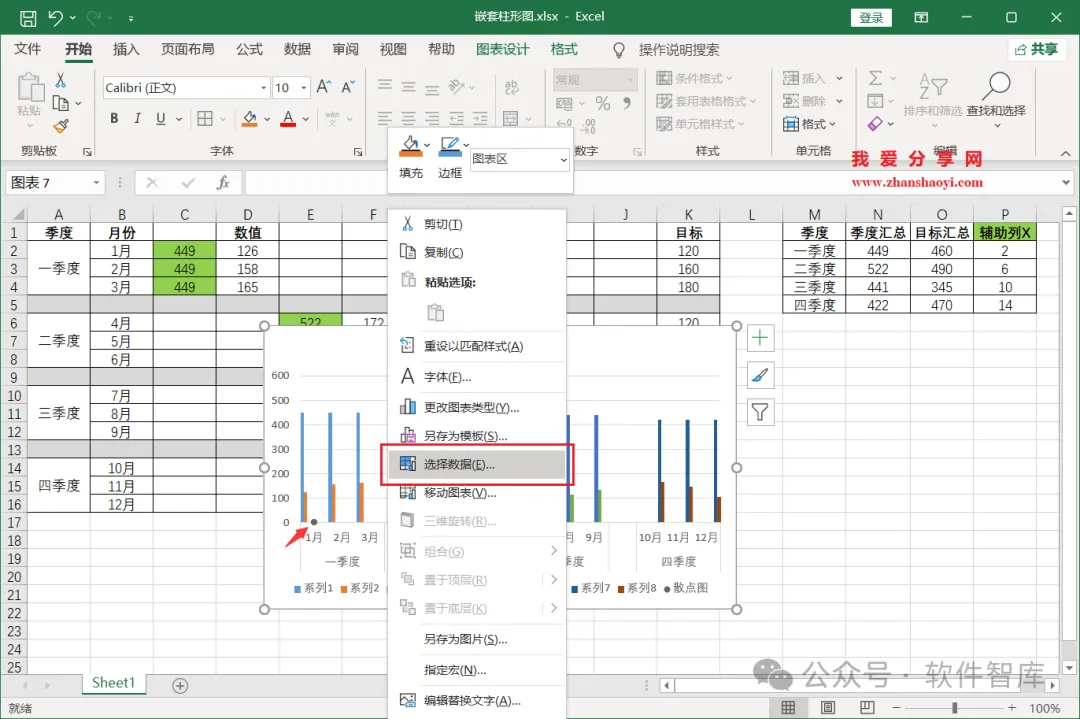

16、图表中添加散点图如下，它不是我们期望的，下面继续修改散点图，在图表空白处鼠标右击选择【选择数据】；

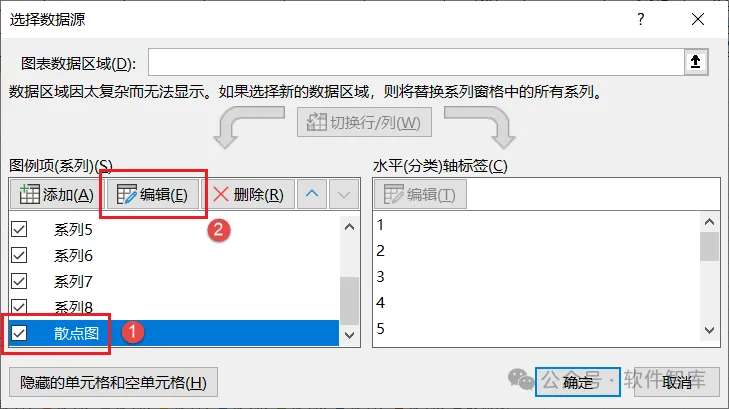

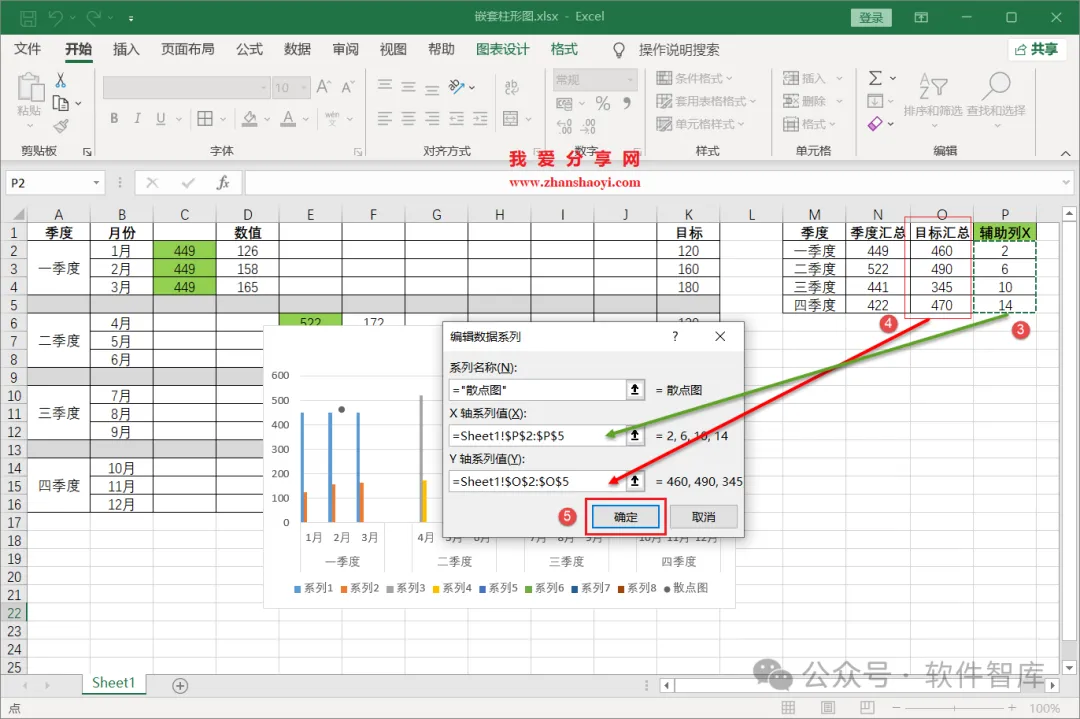

17、先选中【散点图】，然后点击【编辑】按钮打开「编辑数据系列」窗口，继续按照下图修改X轴、Y轴系列值，点击【确定】退出；

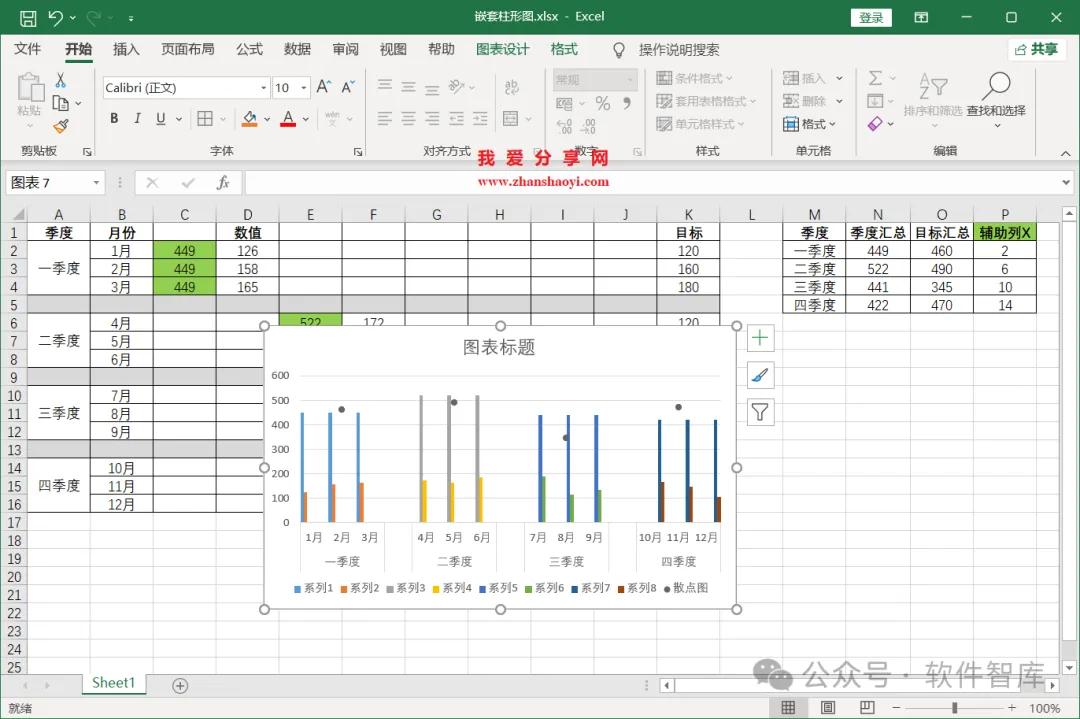

18、修改后的散点图效果如下，但柱形图又变回原理窄柱形，下面需要重新调整柱形显示；

19、调整系列重叠100%，

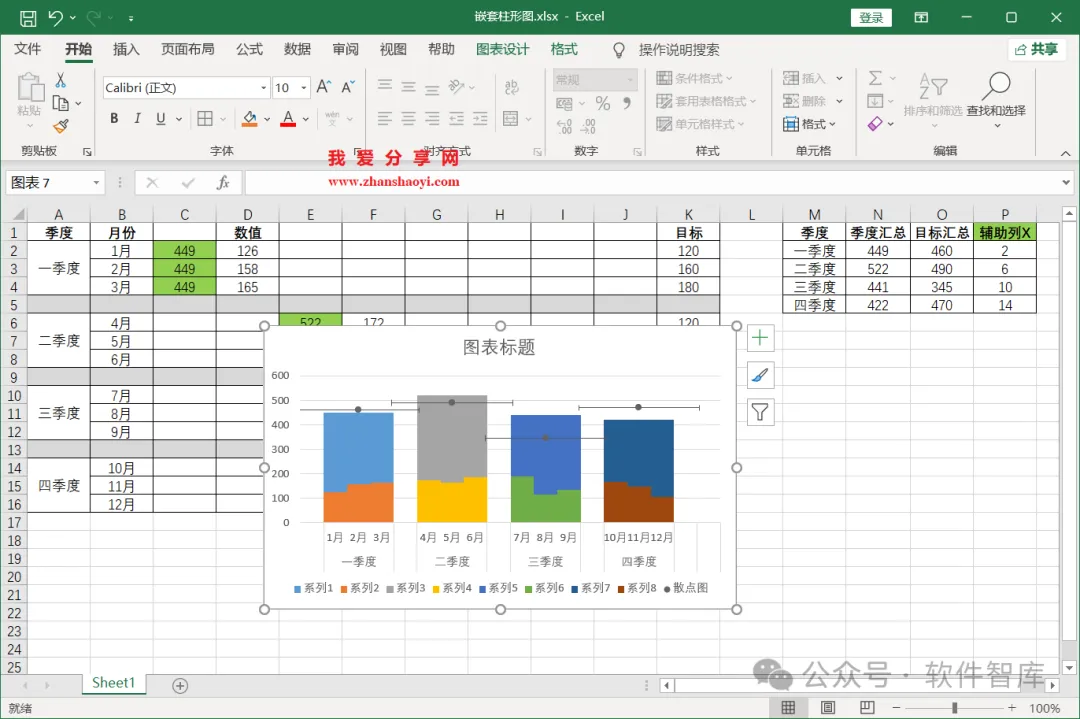

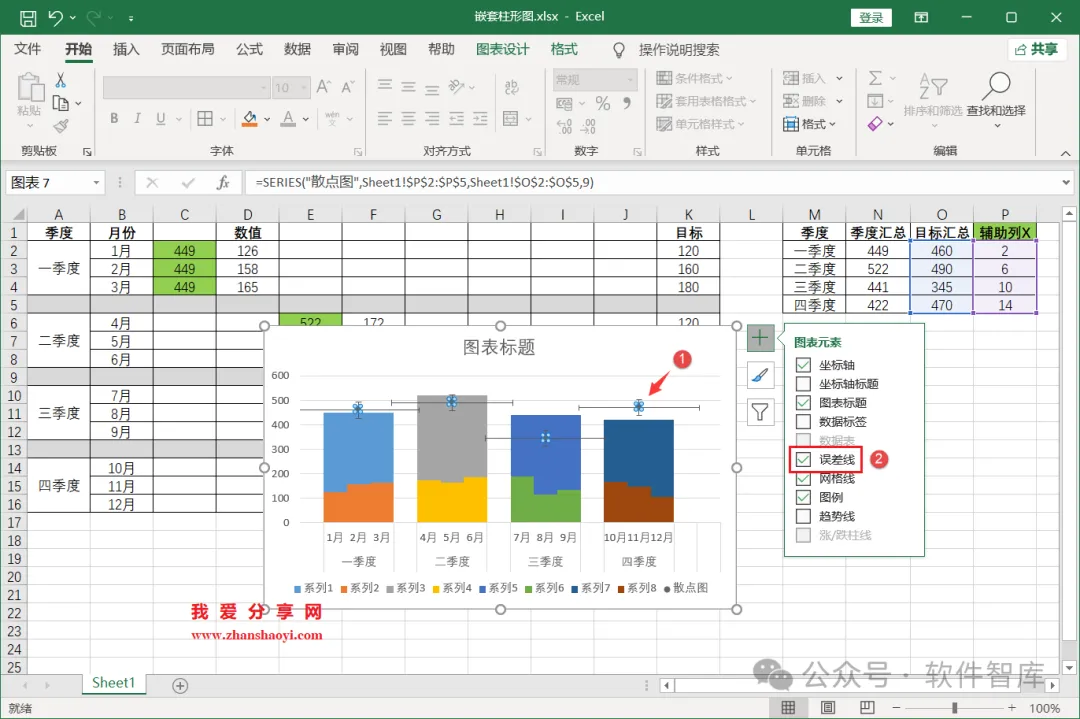

20、先选中散点图，然后点击图表右上角【+】按钮，勾选【误差线】；

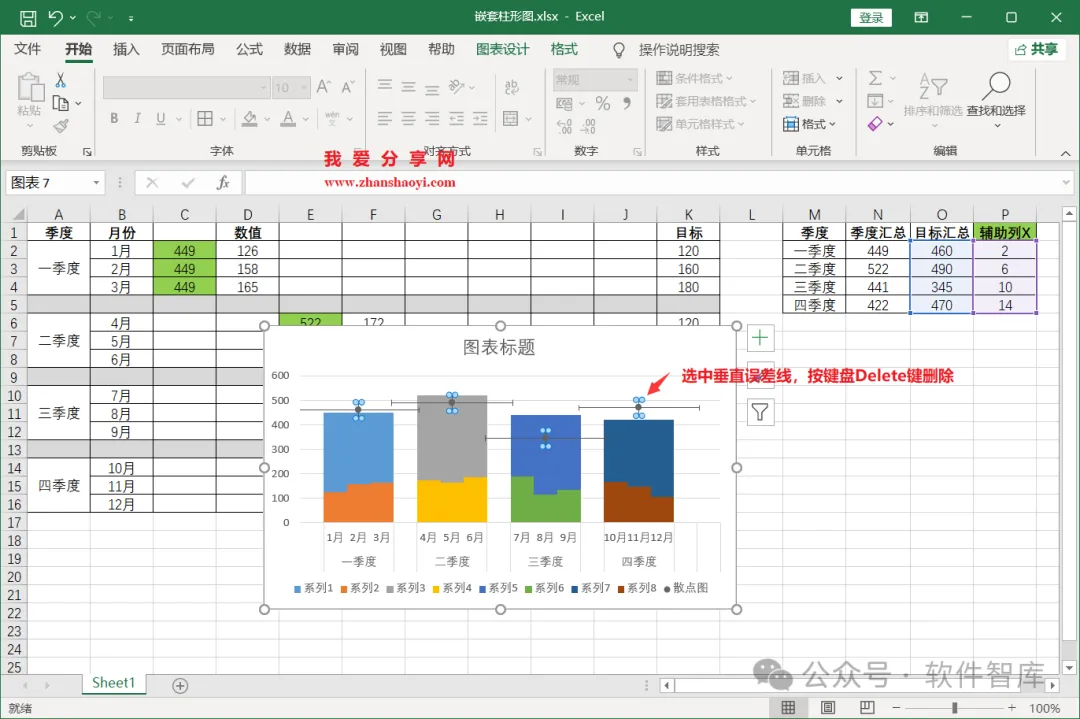

21、单击选中垂直误差线，按键盘Delete键直接删除，删除垂直误差线效果如下：

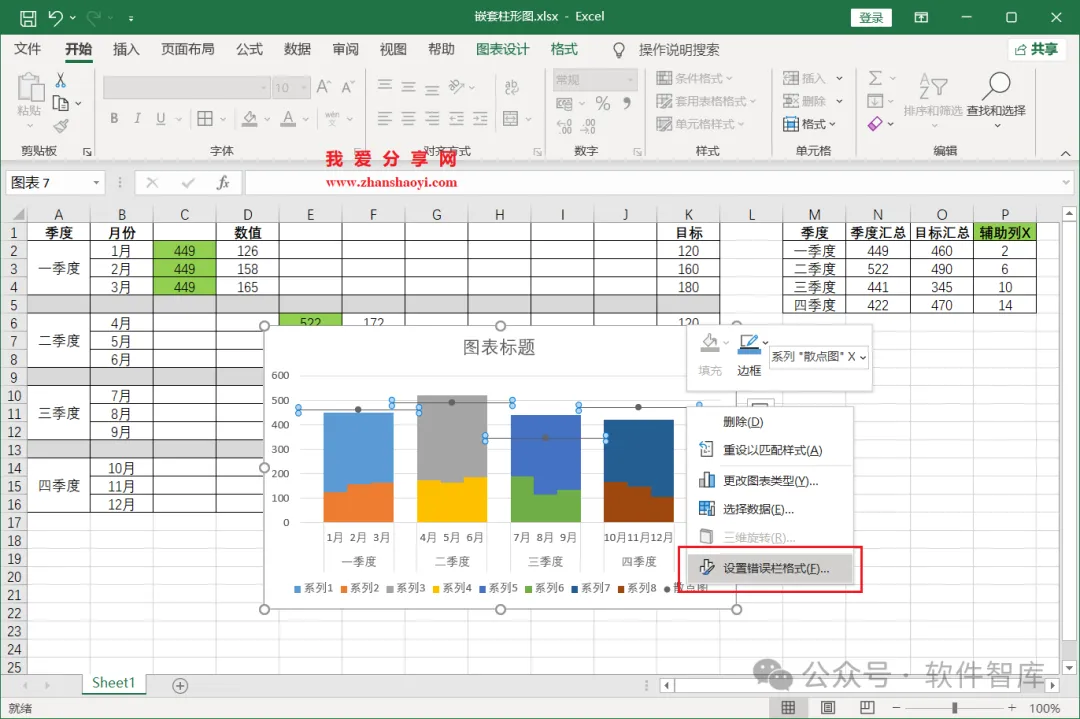

22、鼠标右击水平误差线选择【设置错误栏格式】；

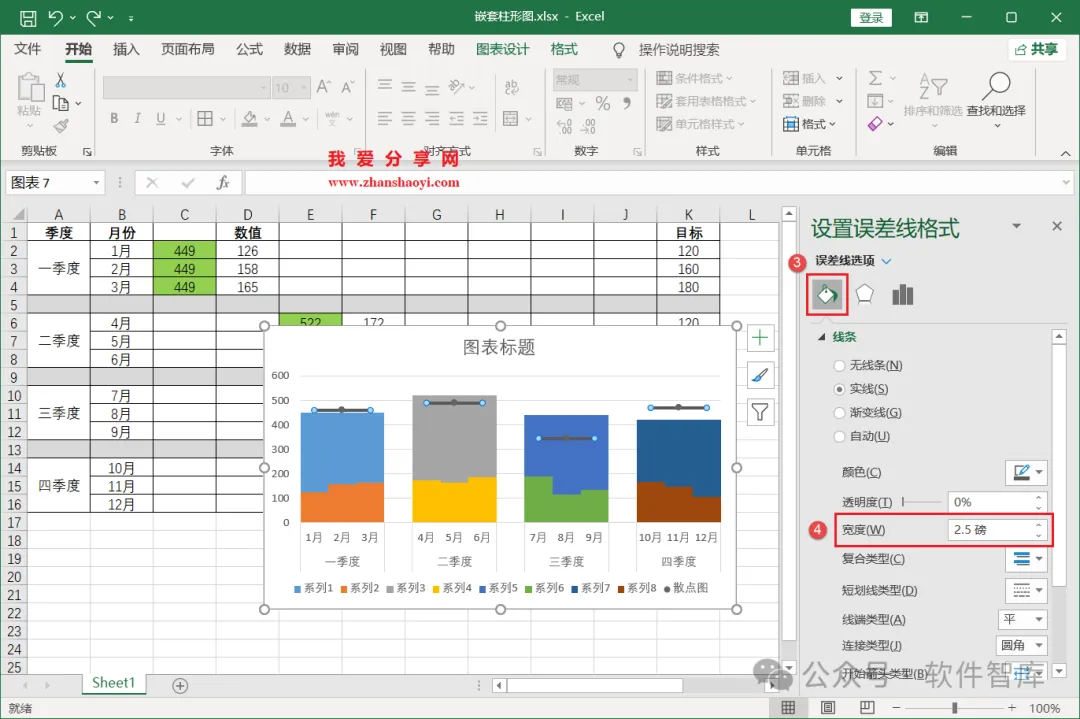

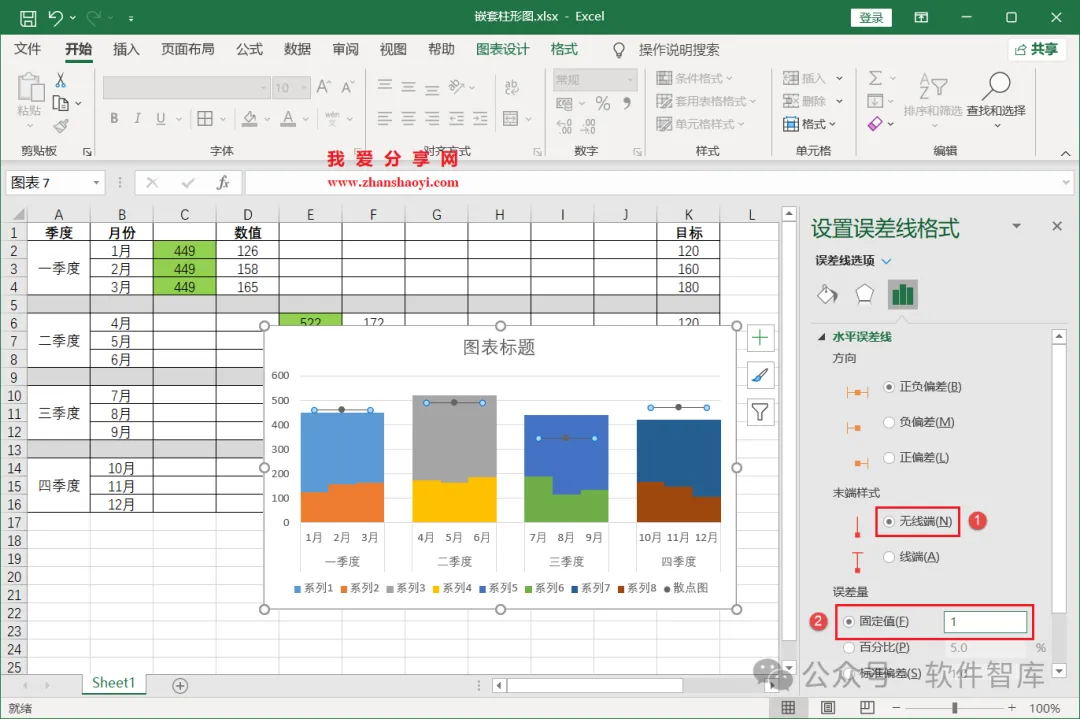

23、打开右侧设置误差线栏格式栏，先勾选【无线端】，再勾选【固定值】，这里输入1，可根据实际情况调整，并调整线宽；

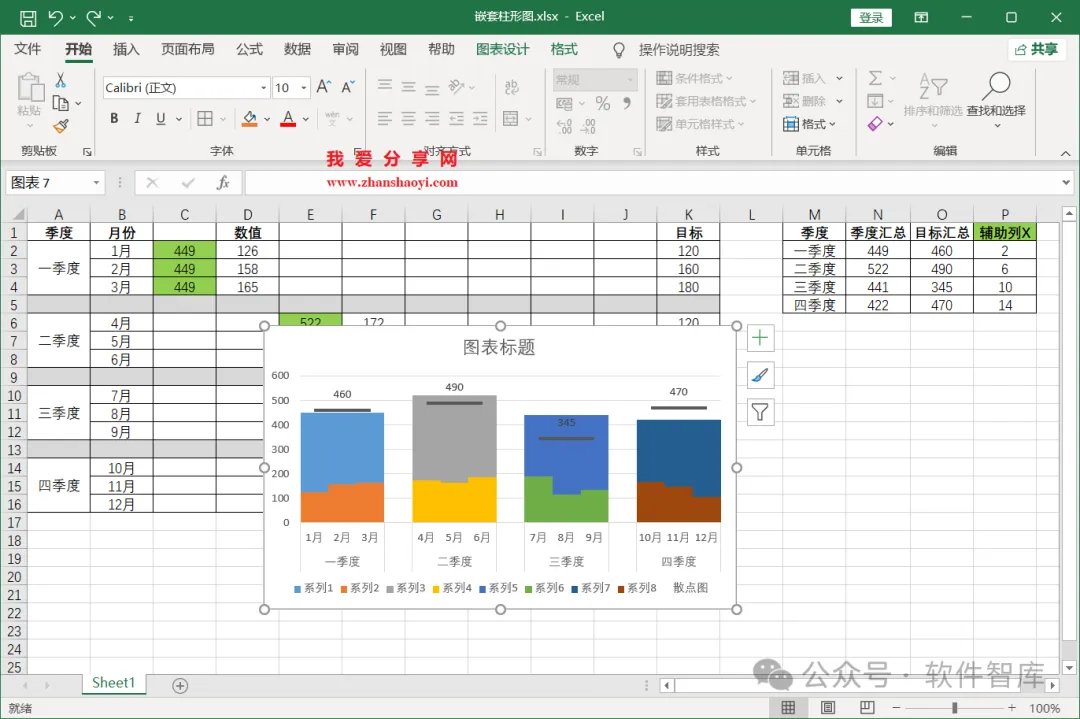

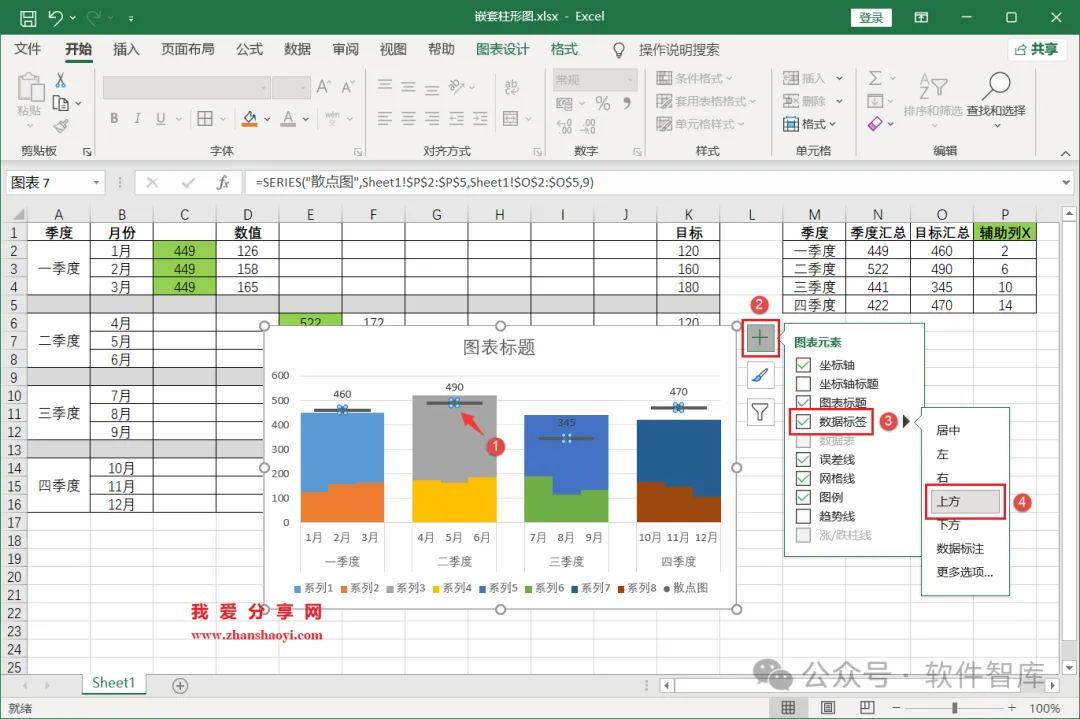

24、第六步，添加目标值数据标签，先单击选中散点，点击图表右上角【+】按钮，然后勾选【数据标签】，位置设置为上方；

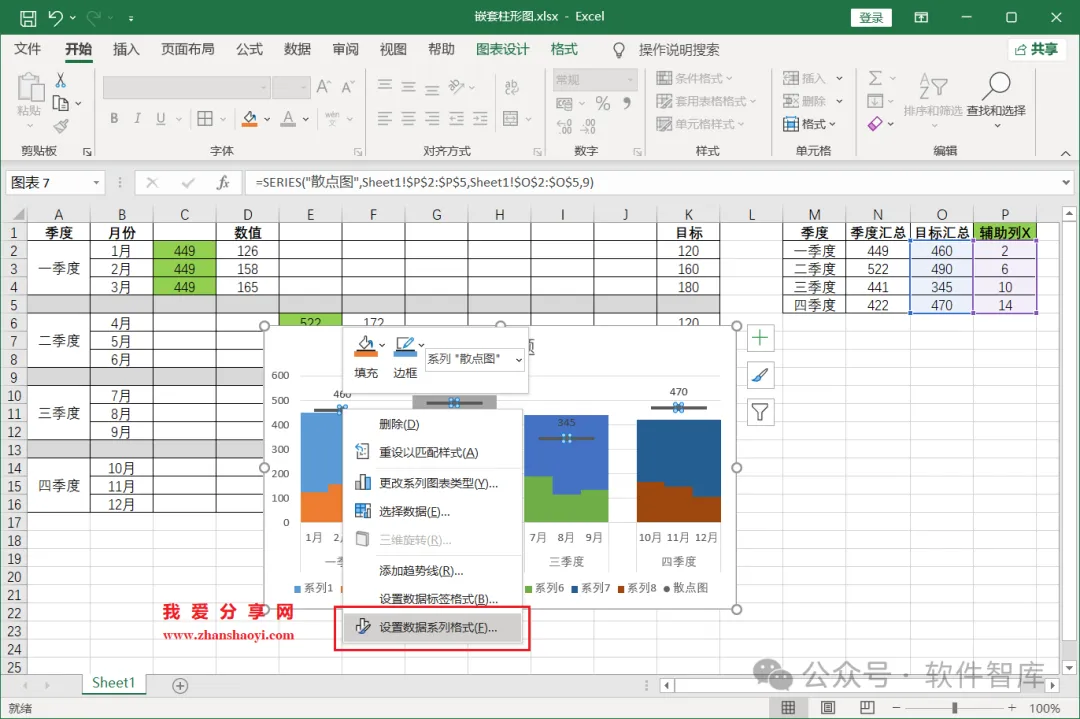

25、第七步，隐藏图表中的散点，鼠标右击散点选择【设置数据系列格式】；

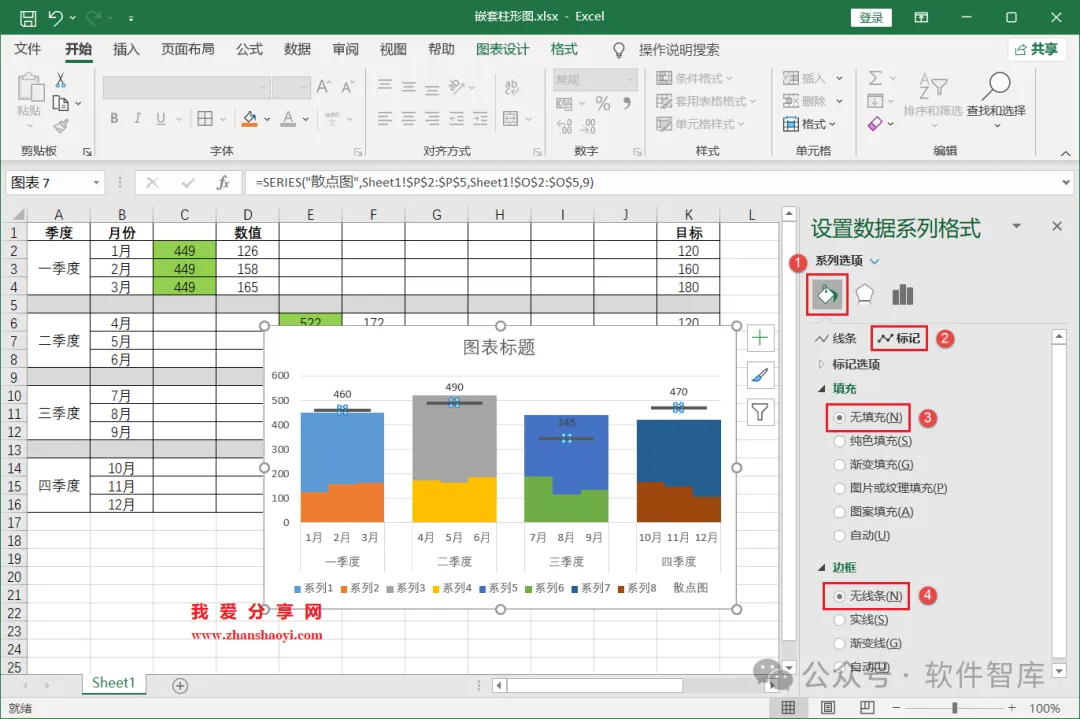

26、先点击【标记】选项，勾选【无填充】和【无线条】；

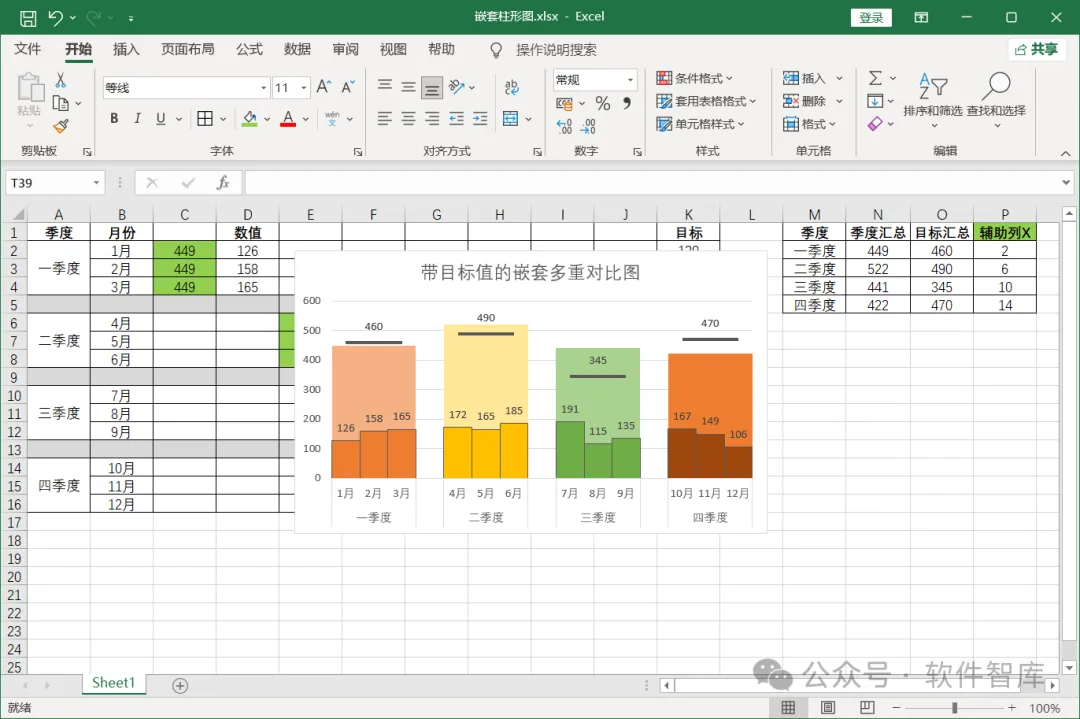

27、完成嵌套多重对比图效果如下：

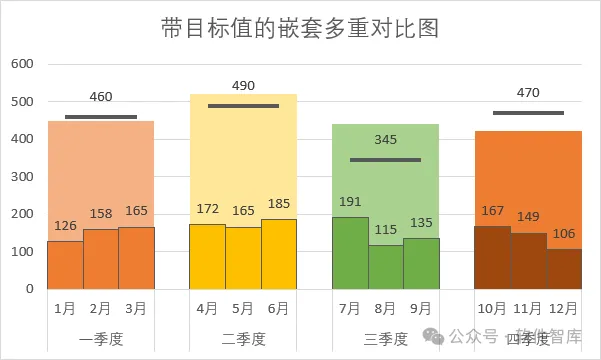

28、最后，修改标题、删除图例和调整柱形颜色：同一色系、月份深季度浅等美化，最终图表如下，希望本文分享对你有所帮助~~
