翻板滤池 U 型滤管安装全流程指南

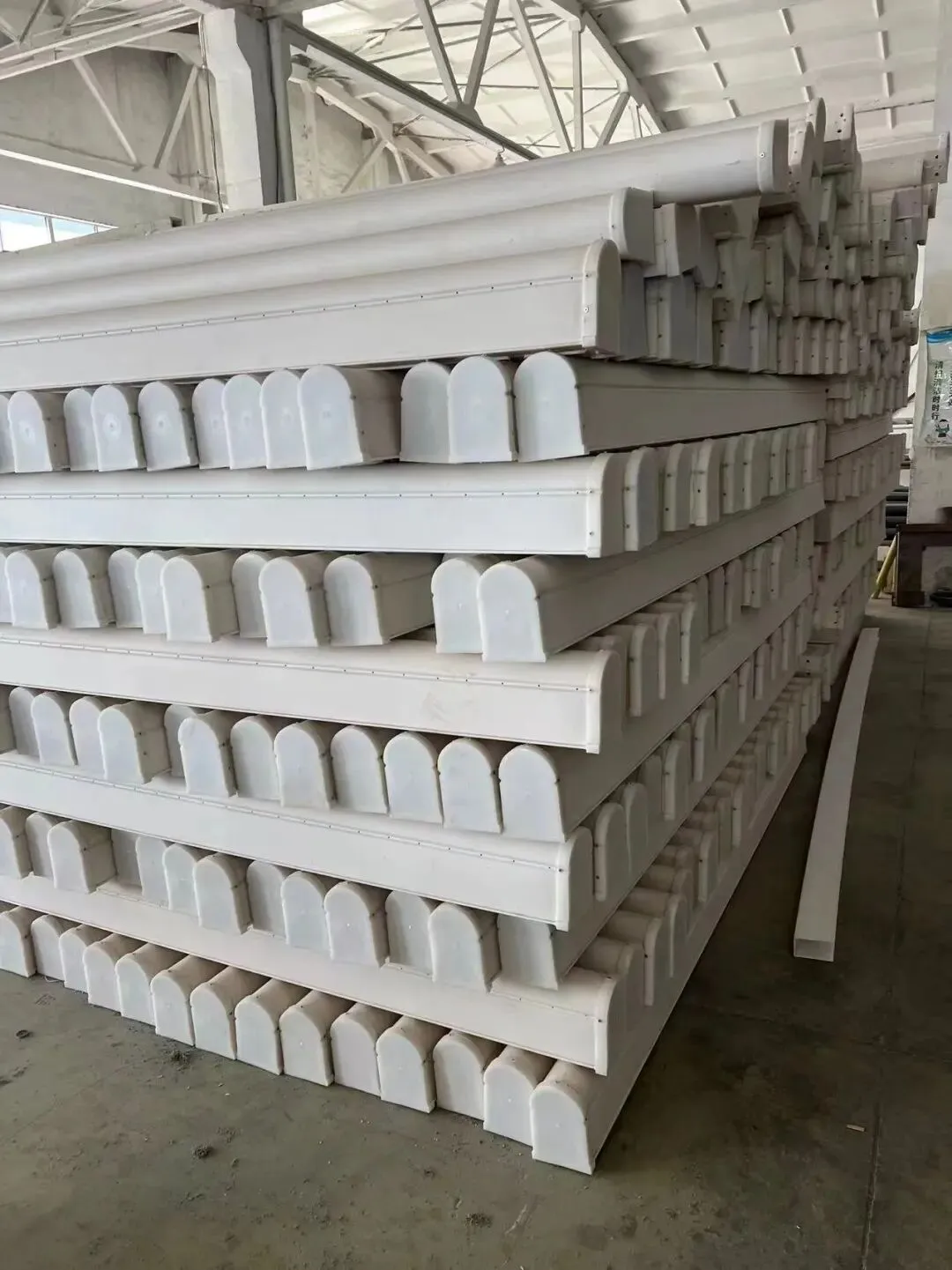

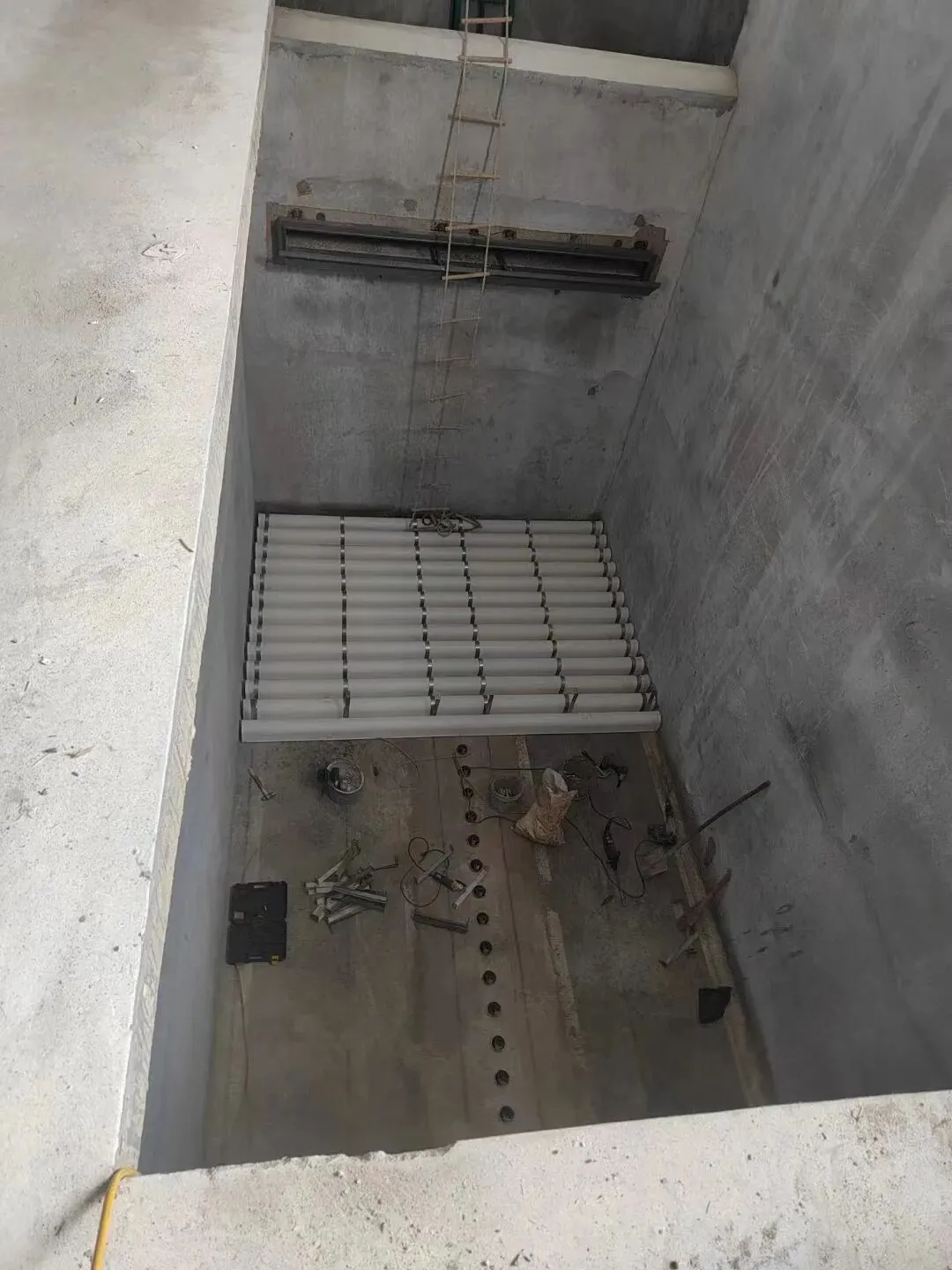

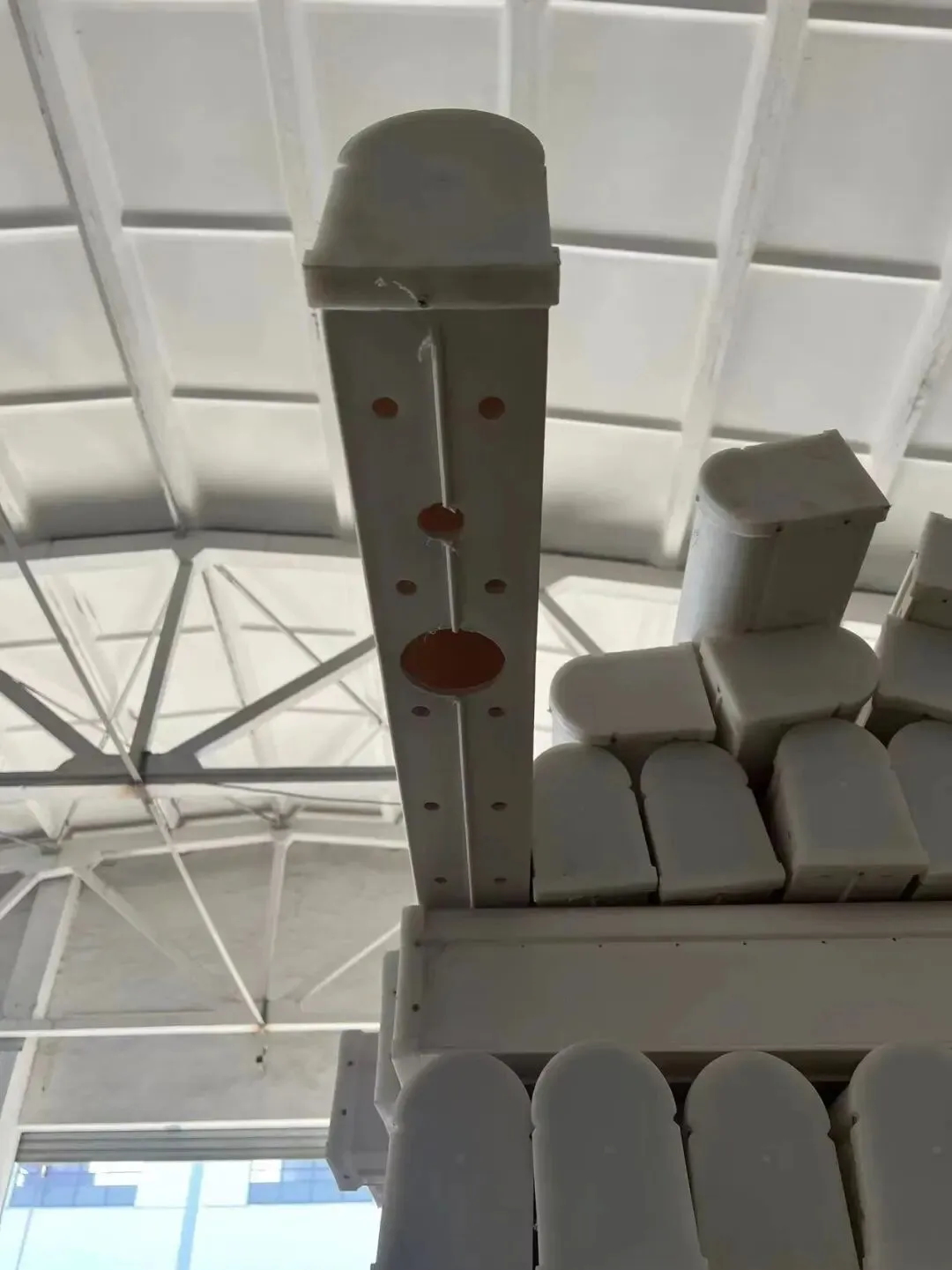

翻板滤池 U 型滤管安装全流程指南一、施工前准备 1、池体与预埋验收 清理池底：凿毛、除油、吹扫，底板平整度控制在 ±5mm 以内。 复核预埋套管、地脚螺栓孔位、标高，用压缩空气吹扫配水/配气干管防堵。 池底坡度按设计找坡（一般 0.5%–1%），坡向排水端。 2、材料与工具 U 型滤管逐根验收：HDPE 材质检查有无变形、裂纹、管口椭圆度超标；不锈钢材质检查焊缝、壁厚。 常用规格：截面 170×135mm、壁厚 4–5mm、中心距 250mm；管身开孔（布水/布气孔）方向须与设计一致。 备件：EPDM 橡胶垫圈、不锈钢管卡/膨胀螺栓、热熔焊机（HDPE 管）、水平尺、激光水准仪、墨斗。 环境要求：温度 5~35℃，避雨雪。 3、安装方案确认 明确 U 型管与纵向立管的连接方式（承插扣接 / 法兰 / 热熔）。 确认气孔、水孔朝向（水孔朝下、气孔侧向，严禁朝上——这是现场最容易犯的错）。 二、基层处理与放线 。池底清理后，弹出纵向立管中心线、横向 U 型管排布基准线。 。大型滤池用 5m×5m 网格分区放十字控制线，线位误差 ≤±2mm。 。若采用二次找平工艺：浇 C30 细石混凝土找平层（厚度按设计），初凝前复核平整度 ≤±5mm，养护到位后方可上管。 三、纵向立管安装 U 型滤管是横向铺设，但必须先立好纵向配水配气立管（立管与横向 U 型管扣接形成网格）。 1、按基准线定位立管底部法兰，加 EPDM 垫圈，不锈钢螺栓对角对称紧固。 2、立管垂直度偏差 ≤±3mm/m，总高偏差 ≤±5mm。 3、进气口方向应与配气渠道进气方向相反（形成对冲，利于均匀布气）。 4、立管顶部出气孔临时缠胶带封闭，防止后续灌浆/铺料时堵塞。 四、横向 U 型滤管铺设（核心工序） 从滤池一端向另一端、从中心向两侧对称推进： 1、就位：以立管为基准，U 型管扣入立管承插口，注意水孔朝下、气孔侧向，严禁装反。 2、固定：不锈钢管卡或膨胀螺栓将 U 型管锁附于池底/找平层上，间距按设计（一般 1~1.5m 一卡）。 3、调平：激光水准仪逐排测上表面标高，整排水平高差 ≤3mm，单格滤池整体 ≤±5mm。 4、坡度：横向设 0.5%–1% 坡度（坡向排水端），利于排空和排气。 5、接头密封： HDPE 管：热熔对接或电熔套筒，焊缝翻边均匀、无虚焊。 不锈钢管：法兰 + 橡胶圈，螺栓对角拧紧，扭矩均匀。 6、管口封堵：敞口端用临时封帽堵严，防异物掉入。 ⚠️ 红线：U 型管顶部必须被承托层砾石全包覆（砾石厚度 ≥ 管顶 50mm），否则反冲时气流直冲滤料层，造成跑料、偏流。 五、密封与隐蔽验收 管卡/法兰连接处外侧补密封胶双重防护。 池壁与管道间隙用微膨胀细石混凝土封堵。 安装完成后用防尘膜覆盖管区，防后续施工污染。 隐蔽验收重点：水平度、密封性、孔眼朝向、管顶覆盖厚度。
