AI光互连超级周期 算力狂奔300倍,连接只跟上30倍 10倍差距如何催生下一个万亿赛道

DEEP RESEARCH · AI INFRASTRUCTURE

一个值得注意的事实：过去三年，AI算力增长了约300倍，而支撑这些算力互联互通的光互连带宽，只增长了约30倍。算力不再卡在「算」，而是卡在「连」。

这10倍的差距，正在催生一个接近万亿美元的市场——光互连超级周期。这不是一个简单的「光纤替代铜缆」的故事，而是一场从芯片封装到数据中心架构的系统性变革。

算力的发展已经不能只靠单个芯片。过去三年，AI算力大约增长了300倍——从GPT-3时代的训练需求，到今天百万GPU集群的规模。但支撑这些GPU之间数据传输的光互连带宽，只增长了约30倍。

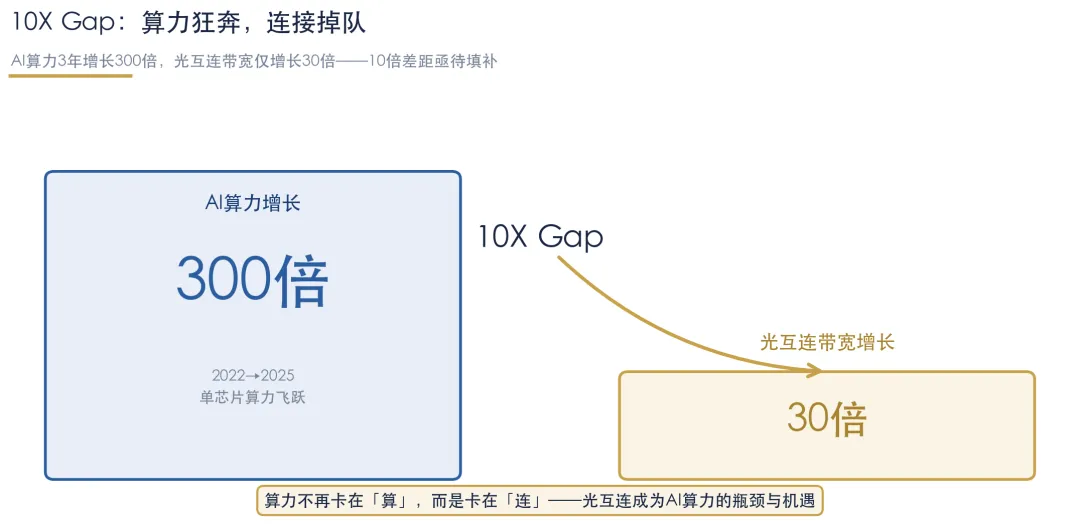

图1：算力增长300倍 vs 光互连增长30倍，10倍差距亟待填补

这意味着什么？大量GPU的计算能力被闲置——因为数据传不过去，算力就在等待。就像建了一座超级工厂，但门口的路太窄，原材料进不来、产品出不去。

更关键的是，这个差距还在扩大。算力按照摩尔定律（甚至超越）持续增长，而互连带宽的增速跟不上。如果光互连不加速突破，算力增长越多，浪费越大。

自然界早已给出了答案。在人脑中，负责计算的「脑灰质」和负责连接的「脑白质」的比例大约是1:1。这意味着，对高度智慧的生物来说，连接的投入与算力一样重要。

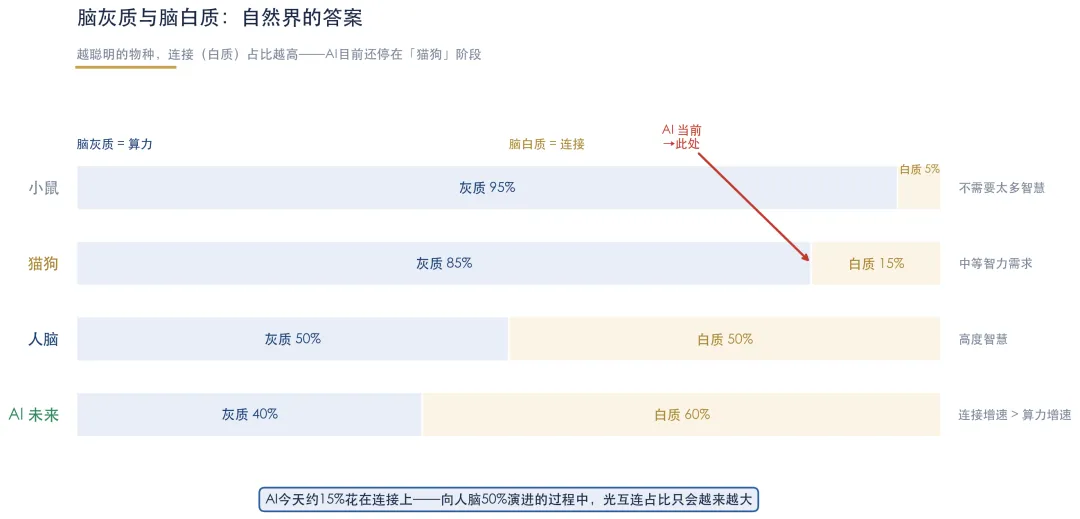

图2：从小鼠到人脑，白质占比持续增加——AI正处于「猫狗」阶段

对比来看，小鼠的脑白质占比极低——它不需要太多智慧，连接投入也很少。猫狗的白质占比约10-20%，而到了人脑，白质和灰质几乎1:1。

这也意味着一个重要的认知转变：光互连不应被视为算力的「附属品」或「成本中心」，而应被视为算力的有机组成部分——就像脑白质不是脑灰质的附属，而是智慧本身不可或缺的一部分。

AI算力的扩展可以分为三个维度，每个维度对光互连的需求不同：

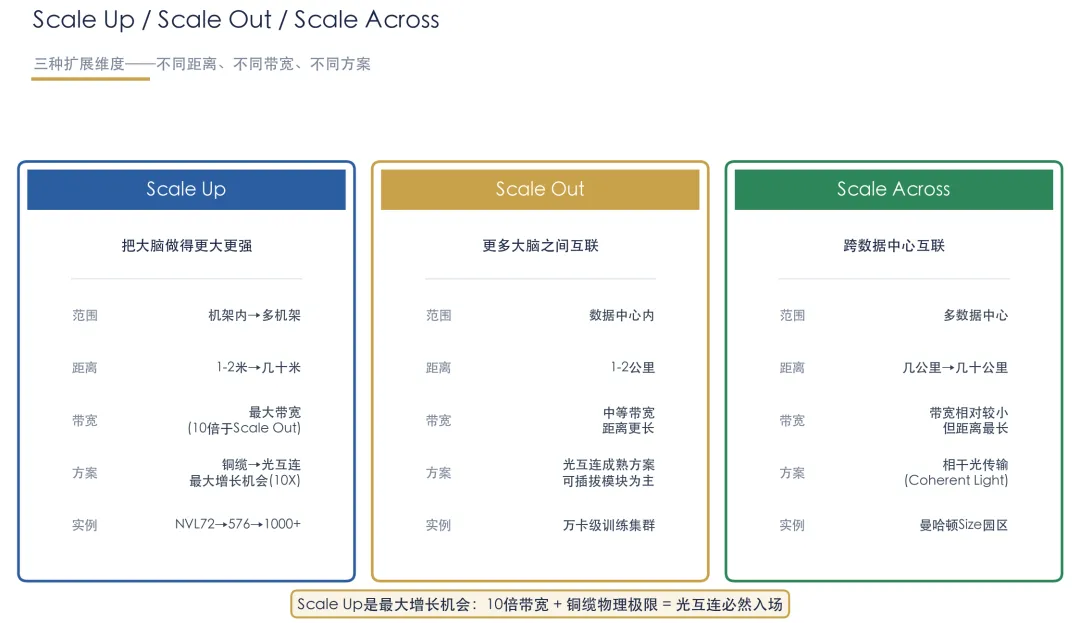

图3：Scale Up/Out/Across——三种扩展维度，三种光互连需求

Scale Up（纵向扩展）——把单个系统做得更大更强，从机架内到多机架。这是带宽需求最大的场景，也是最大的增长机会。传统上用铜缆连接，但随速率提升，铜缆物理距离急剧缩短，光互连必然入场。

Scale Out（横向扩展）——数据中心内部，更多节点之间互联。距离1-2公里，光互连已有成熟方案（可插拔光模块为主），是当前最大出货量场景。

Scale Across（跨域扩展）——跨数据中心互联，几公里到几十公里。带宽需求相对较小，但距离最长，需要相干光传输技术。

行业有一句经典的话：「能用铜的时候用铜，必须用光的时候用光」（Use copper when you can, use optics when you must）。原因很简单：铜便宜、成熟、供应链完善。但铜有一个无法逾越的物理极限——速率越高，能传输的距离越短。

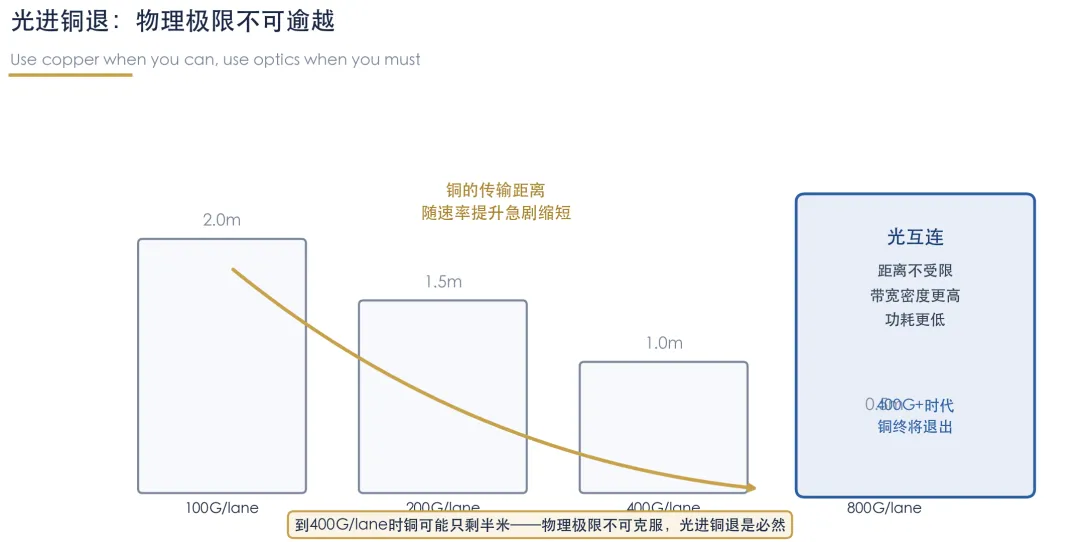

图4：铜的传输距离随速率提升急剧缩短——400G时代铜可能只剩半米

在100G/lane时代，铜缆还能传2米，足够覆盖机架内连接。到200G/lane缩短到1.5米，勉强够用。到400G/lane，可能只剩0.5米——连机架内的距离都快覆盖不了了。

这就是为什么整个行业正在经历一场「光进铜退」的系统性变革。不是因为光比铜更好（实际上光更贵、更复杂），而是因为铜已经到了物理极限，光是唯一的选择。

确定了「要用光」之后，下一个问题是：光接口应该放在哪里？离主芯片（ASIC/GPU）有多近？这决定了三种技术路线的分化。

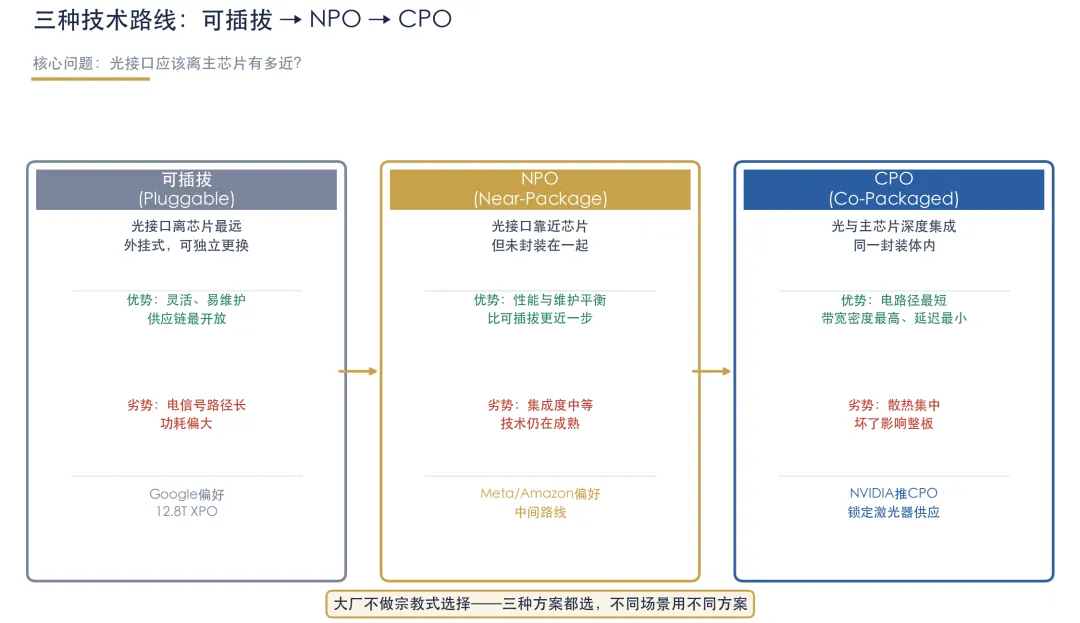

图5：可插拔→NPO→CPO——从外挂式到深度集成

可插拔（Pluggable）——光模块作为独立组件插在交换机面板上，离主芯片最远。优势是灵活、易维护、供应链最开放；劣势是电信号路径长，功耗偏大。

NPO（Near-Package Optics）——光接口靠近芯片但未封装在一起。性能与维护的平衡点，比可插拔更近一步，是中间路线。

CPO（Co-Packaged Optics）——光与主芯片深度集成在同一封装体内。电路径最短，带宽密度最高，延迟最小；但散热集中，坏了影响整板。

从产业趋势看，可插拔在短期内仍占主流，NPO是过渡方案，CPO是长期方向。但这条演进路径不会一步到位——三种方案将在相当长的时间内共存。

很多人有一个直觉：光互连很贵，能不能省一省？这个想法看似合理，但算一笔经济账就会发现——省在互联，等于牺牲算力。

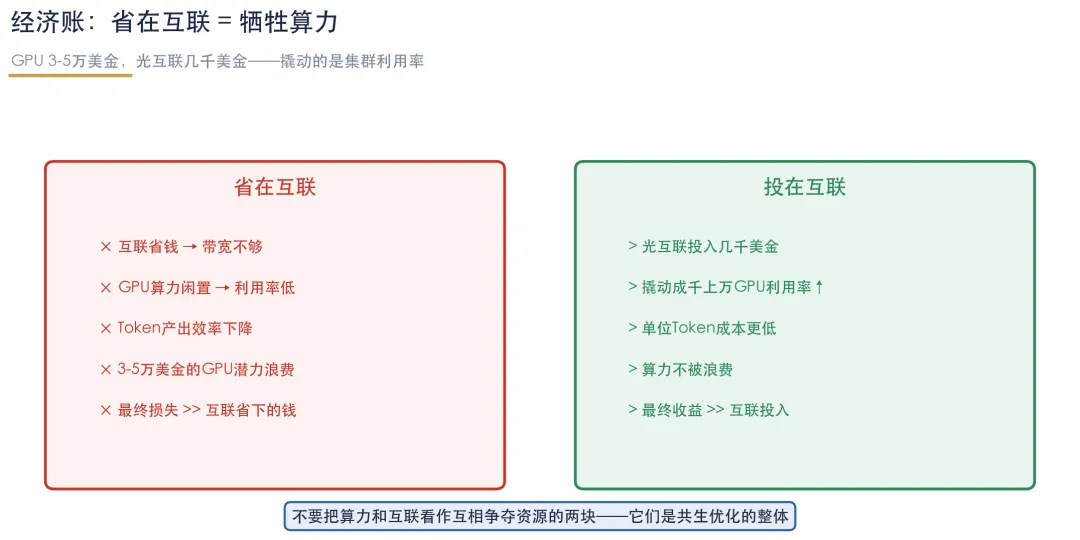

图6：省在互联 = GPU闲置 = 算力浪费

一颗GPU造价3-5万美元，而一个光互连方案只需几千美元。如果为了省几千美元的互联成本，导致价值3-5万美元的GPU利用率下降——这笔账怎么算都亏。

更具体地说，光互连的投入撬动的是整个集群的利用率。一个好的光互连方案，可以让成千上万个GPU的利用率从50%提升到80%甚至更高。这意味着同样的硬件投入，产出更多的Token——单位Token成本更低。

光互连的总带宽增长来自两个维度：单通道速率提升（更快）和通道数量增加（更宽）。两者相乘，才是总带宽的倍增。

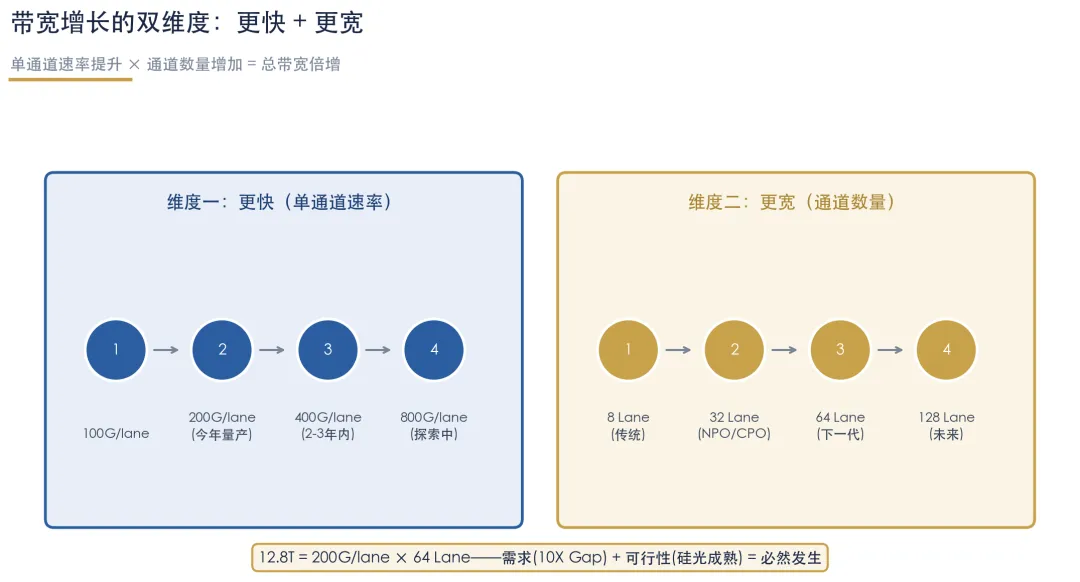

图7：速率从100G→800G/lane，通道从8→128 Lane——双维度增长

维度一：更快——单通道速率从100G/lane到200G/lane（今年量产），再到400G/lane（2-3年内），800G/lane（探索中）。每一步都面临巨大的工程挑战。

维度二：更宽——通道数量从传统8 Lane扩展到32 Lane（NPO/CPO）、64 Lane（下一代）、128 Lane（未来）。通过「慢而宽」（Slow and Wide）的策略，用更多通道弥补单通道速率提升的困难。

在400G/lane时代，三种技术路线正在激烈竞争：硅光（Silicon Photonics）、薄膜铌酸锂（TFLN）、EML激光器。目前还在PK阶段，没有人能确定谁是主流。甚至有可能走向混合集成——比如把薄膜铌酸锂嫁接到硅光平台上。

在光互连的更深层，还有一种架构级的变革正在发生——OCS（光交换，Optical Circuit Switch）。传统数据中心使用电交换机，每个数据包都要经过光电转换、处理、转发，功耗大、延迟高。OCS则直接在光层建立端到端的连接路径——光路直通，无需处理。

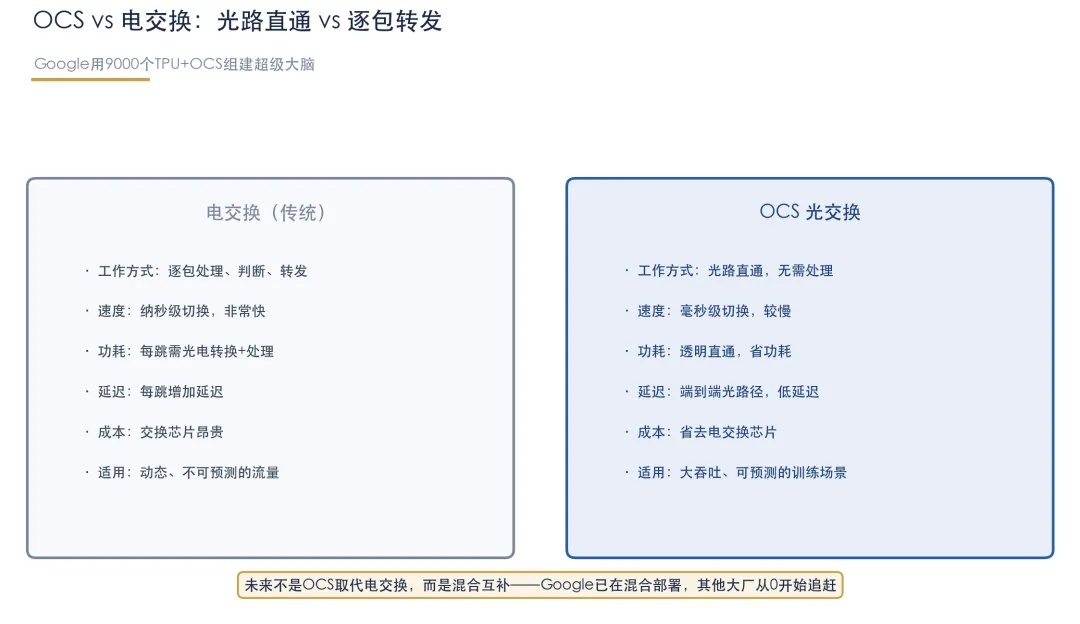

图8：电交换逐包转发 vs OCS光路直通——两种范式

Google是最早押注OCS的公司，大约十年前就开始布局。它用9000个TPU配合OCS组建了一个「超级大脑」——这是目前业界最大规模的光交换部署。其他互联网公司的OCS比例基本为零，都在追赶。

值得注意的是，OCS与Coherent Optics（相干光）是一个好的配对。因为OCS会引入额外2-3dB的损耗，而相干光有本征放大的作用，链路预算更高。随着速率提升到下一代，这个配对可能成为重要趋势。

光互连的整体市场——包括交换机和光互连——已经接近万亿美元规模。这个赛道足够大，但价值链的每个环节面临的机会和挑战各不相同。

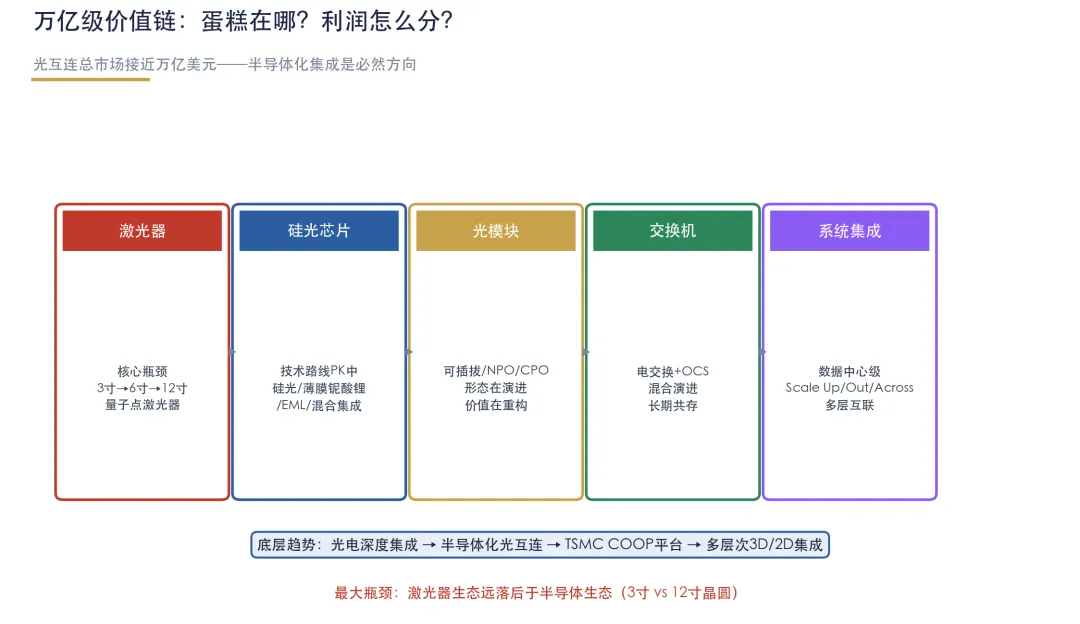

图9：从激光器到系统集成——万亿价值链全景

最大瓶颈在激光器。整个光互连产业还处于半导体集成的早期阶段。硅光芯片用的是12英寸（300mm）晶圆，而激光器厂家还在用3英寸（75mm）晶圆，拍着胸脯说要做到6英寸。这个差距意味着激光器的产能和成本是整个产业链最卡的环节。

一个可能的突破方向是量子点激光器——如果能实现在硅片上直接制造激光器，就能从3-4寸直接跳到12寸，瓶颈将被大大突破。但这仍处于前瞻研究阶段。

底层趋势是光电深度集成。光和电会越来越集成，走向半导体化的光互连。台积电已经建立了COOP（Chip-on-Wafer-on-Substrate）平台，专门做硅光和电芯片的集成。其他Foundry也会跟进。多层次3D/2D集成，让光和电的边界越来越模糊。

未来五到十年，光互连在AI算力支出中的占比将持续提升。从传统的10-20%，发展到与算力共生增长——而且增速更快。就像人脑从猫狗进化到人类，白质占比从20%增长到50%——AI的「连接」也正在经历同样的跃迁。

这就是AI光互连的超级周期：不是周期性的波动，而是结构性的、长期的增长。它的驱动力来自算力本身的指数级增长——只要AI还在发展，光互连就不会停下。
