【OCAD】OCAD App改进后的“线路设计图层”

一、三大新增功能

1. 显示线路与检查点信息

• 可同时显示一条或多条线路，也可查看单个检查点的详情（如检查点说明、所属线路）。
• 直接在地形图上查看这些信息，便于现场核对检查点位置、说明乃至地图本身时，就地做草图与批注。

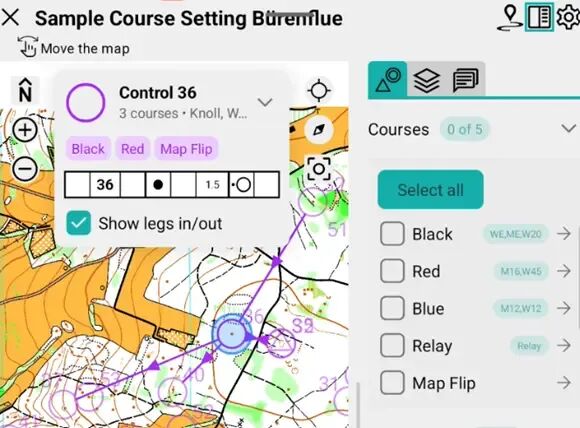

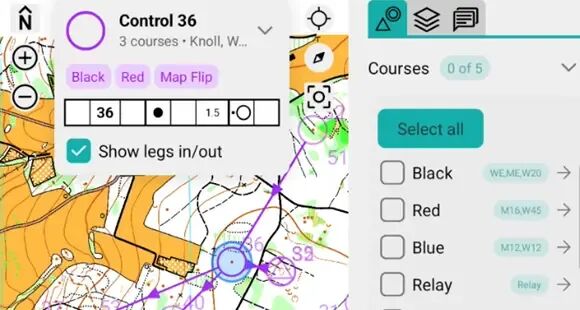

2. 显示赛段的进/出方向（Show legs in/out）

• 查看某个检查点会被哪些线路打卡，以及运动员从哪个方向进点、哪个方向出点。
• 用途很明确：帮你判断点标旗应该挂在物体的哪一侧—— 这对线路设计是刚需。
• 在「检查点详情面板」中点选某条线路，可只显示该线路的进 / 出方向。

3. 自动选择工具（Auto-Select tool）

• 一键自动选中当前屏幕中心最近的检查点。

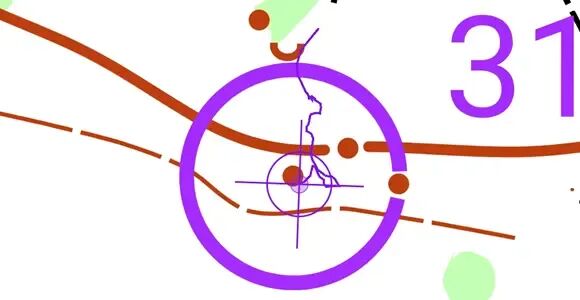

• 与 GPS 定位 + 自动居中（auto-center）配合：走到哪，就自动选中离你当前位置最近的那个点，非常适合野外逐点核对。


二、如何打开

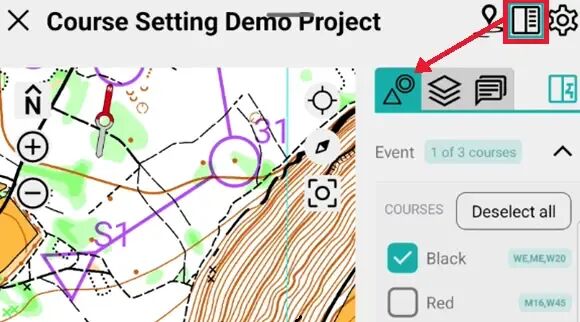

右上角右侧面板（Right-hand Panel）→ Course Setting 标签页。注意：只有**线路设计项目（Course Setting project）**才有此面板；地图项目（Map project）不显示。App 启动时会标明项目类型。

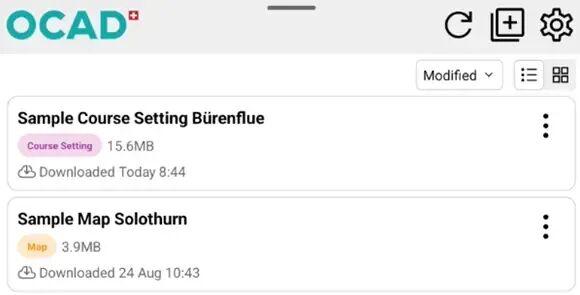

右上角+ 号可下载官方「线路设计示例项目」用来实测新功能。

三、适用场景

• 线路设计员 / 路线监督（Controller）：在野外检查点位时，直接在场地上查看检查点与线路信息并做草图、批注，全程有手机 GPS 位置作支撑。

• 布点员（Control setter）：用 App 的 GPS 定位标记点位或布点；手里抱着一堆点标旗时，口袋里的手机作为纸质地图之外的可靠备份，可随时确认是否找对了山顶等目标。


四、当前限制（重要）

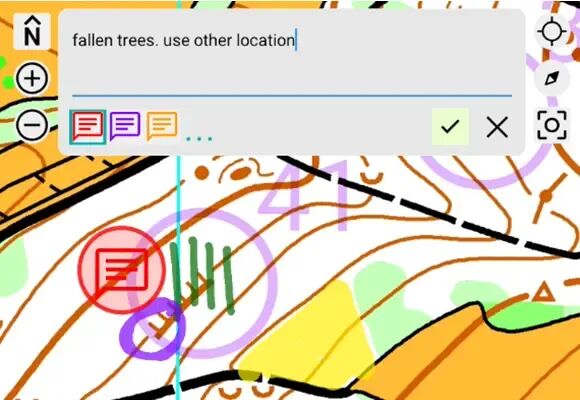

• App 内不能编辑线路或线路对象，只能做草图（Sketch）和笔记（Note）。
• 野外画的草图与批注，需通过 OCAD App数据交换（Data Exchange） 导回 OCAD桌面系统（Desktop），再在桌面端调整线路和检查点。
