2014年天津市初中毕业生学业考试试卷
物 理
一、单项选择题（本大题共10小题，每小题3分，满分30分。每小题给出的四个选项中，只有一项最符合
题意）
1．生活中用“引吭高歌”“低声细语”来形容声音，这里的“高”“低”描述的是声音的（ ）
A．音调 B． 响度 C． 音色 D．速度
2．衣柜里防虫用的樟脑片，过一段时间会变小，最后不见了．这是由于樟脑片发生了（ ）
A．凝固 B． 升华 C． 液化 D．汽化
3．小芳站在竖直放置的平面镜前1.5m处，她在镜中的像与她相距（ ）
A．1m B．1.5m C．2m D．3m

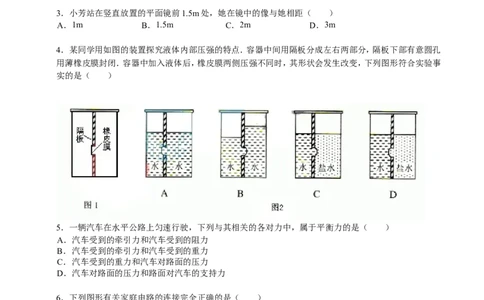

4．某同学用如图的装置探究液体内部压强的特点．容器中间用隔板分成左右两部分，隔板下部有意圆孔
用薄橡皮膜封闭．容器中加入液体后，橡皮膜两侧压强不同时，其形状会发生改变，下列图形符合实验事
实的是（ ）
5．一辆汽车在水平公路上匀速行驶，下列与其相关的各对力中，属于平衡力的是（ ）
A．汽车受到的牵引力和汽车受到的阻力
B．汽车受到的牵引力和汽车受到的重力
C．汽车受到的重力和汽车对路面的压力
D．汽车对路面的压力和路面对汽车的支持力
6．下列图形有关家庭电路的连接完全正确的是（ ）
图37．对于家庭厨房用具的下列估测，最接近实际值的是（ ）
A．普通筷子的长度约为25cm B．酱油瓶子的容积约为5mL
C．普通饭碗的重量约为2kg D．电饭锅加热档的功率约为100W
8．地球是一个巨大的球体，下列图中有关地磁体的示意图正确的是（ ）
9．下列有关能量变化的说法，正确的是（ ）
A．物体从斜面上匀速滑下，其机械能增大
B．物体从斜面上匀速滑下，其机械能不变
C．汽油机压缩冲程是将内能转化为机械能
D．汽油机做功冲程是将内能转化为机械能

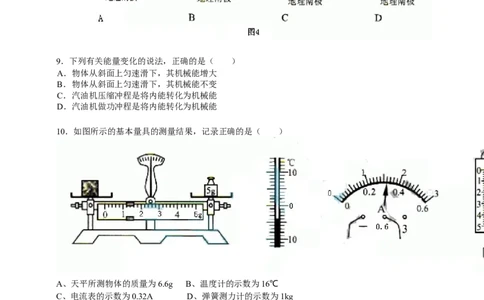

10．如图所示的基本量具的测量结果，记录正确的是（ ）
A、天平所测物体的质量为6.6g B、温度计的示数为16℃
C、电流表的示数为0.32A D、弹簧测力计的示数为1kg
二、多项选择题（本大题共3小题，每小题3分，共9分．每小题给出的四个选项中，均有多个选项符合题
意，全部选对的得3分，选对但不全的得1分，不选或错选的得0分）
11．某同学对凸透镜的光学特性进行研究，完成了下列实验：（1）将凸透镜正对着太阳光，在距透镜中心12cm处得到一个最小最亮的光斑．
（2）他再将该凸透镜和点燃的蜡烛分别固定在光具座上，移动光屏后得到一个清晰的像，如图，对于上述
实验，下列说法正确的是（ ）
A．该凸透镜的焦距f为6cm B．实验（2）中，物距u为20cm
C．实验（2）中，物距u为30cm D．实验（2）中，得到的像为放大实像
12．如图，斜面长s为1.2m、高h为0.3m，现将重为16N的物体沿斜面向上从低端匀速拉到顶端，若拉力F
为5N，拉力的功率为3W，则（ ）
A．斜面的机械效率为80% B．拉力做的总功为4.8J
C．提升物体所做的有用功为4.8J D．物体由斜面底端运动到顶端用时2s

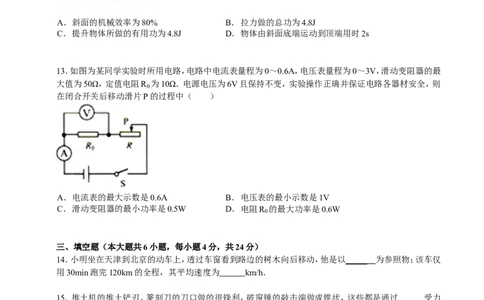

13．如图为某同学实验时所用电路，电路中电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器的最
大值为50Ω，定值电阻R 为10Ω．电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则
0
在闭合开关后移动滑片P的过程中（ ）
A．电流表的最大示数是0.6A B．电压表的最小示数是1V
C．滑动变阻器的最小功率是0.5W D．电阻R 的最大功率是0.6W
0
三、填空题（本大题共6小题，每小题4分，共24分）
14．小明坐在天津到北京的动车上，透过车窗看到路边的树木向后移动，他是以 _____ 为参照物；该车仅
用30min跑完120km的全程，其平均速度为 km/h．
15．推土机的推土铲刃、篆刻刀的刀口做的很锋利，破窗锤的敲击端做成锥状，这些都是通过 受力
面积来 压强的．（两空均选填“增大”或“减小”）
16．如图中搬运砖头的独轮车，使用时可视为 （选填“省力”或“费力”）杠杆：若车厢或砖头所受
的总重力G为1000N（车架所受重力忽略不计）．独轮车的有关尺寸如图，推车时，人手向上的力F的大小
为 N．17．电炉丝通过导线接到电路里，电炉丝和导线通过的电流 （选填“相同”或“不同”），电炉丝热
的发红而导线却几乎不热，说明电流通过导体时产生的热量跟导体的 有关．

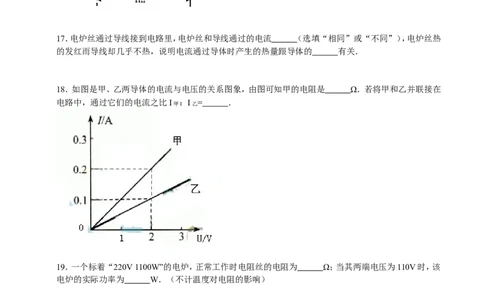

18．如图是甲、乙两导体的电流与电压的关系图象，由图可知甲的电阻是 Ω．若将甲和乙并联接在
电路中，通过它们的电流之比I甲 ：I乙= ．
19．一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为 Ω；当其两端电压为110V时，该
电炉的实际功率为 W．（不计温度对电阻的影响）
四、综合题（本大题共6小题，共37分．解题中要求有必要的分析和说明，计算题还要有公式及数据代入
过程，结果要有数值和单位）
20．（7分）小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由
20℃升高到50℃．已知c水=4.2×103J/（kg•℃），求：
（1）加热过程中水吸收的热量；
（2）此过程电热淋浴器的热效率．21．（6分）明天的物理课上，九年一班的同学们要用如图的器材测量小灯泡的电功中最小灯泡的额定电压
U额 为2.5V，额定功率估计在0.8W左右．现在，请你和他们一起完成如下内容的实验预习．
（1）在图中用笔画线代替导线，完成测量该小灯泡的额定功率时的电路连接．
（2）本次试验需要测量小灯泡两端电压分别为U额 、0.8U额 、1.2U额 这三种情况下的电功率，请设计出实验
记录表格．
22．（6分）在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
猜想一：导题电阻跟导体长度有关；
猜想二：导题电阻跟导体粗细有关；
猜想三：导题电阻跟导体材料有关．
同学们想利用如图的电路和表中的导体验证上述猜想．
导体代号 长度/m 横截面积/mm2 材料
A 1.0 0.2 锰铜
B 1.0 0.4 锰铜
C 1.0 0.6 锰铜
D 0.5 0.4 锰铜
E 1.5 0.4 锰铜
F 1.0 0.6 镍铬合金
G 1.0 0.6 铁
（1）请将猜想一的实验设计思维路补充完整．选取 和 相同、 不同的导体，分别将其
接入如图电路中．通过比较电路中 的大小，判断导体电阻的大小．
（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体 （填写导体代号来进行实
验）．23．（6分） 小红用如图13所示电路测量未知电阻R 的阻值．实验时，闭合S、S ，电压表的示数是12V：
2 1
闭合S、断开S ，电压表的示数是8V．已知电阻R1为40Ω，电源电压保持不变，求被测电阻R 的阻值．
1 2
24．（6分）小亮想测出小木块（密度比水的小，表面经处理后不吸水）的密度．除了此木块，老师还给他提
供了如下器材：与木块体积相同的铜块，足够大的量筒和足量的水（已知水的密度为ρ水 ）．请你仅利用上
述器材帮他设计测量这个木块密度的实验方案，要求：
（1）写出实验步骤及所需测量的物理量；
（2）写出木块密度的数学表达式（用已知量和测量量表示）．
25．（6分）下面是小明自制“浮力秤”的装置图（如图）和使用说明书．“浮力秤”使用说明书
结构 浮力秤由浮体和外筒构成。浮体包
括秤盘和长度为L、底面直径为D 的圆柱
0 0
体，外筒是足够高的、内径为D的圆柱形
透明大筒。
使用 向外筒中加入适量水，将浮体竖直
放入外筒的水中，被称物体放在秤盘上，
测出浮体的圆柱体浸入水中的深度就可以
“称”出物体的质量。
已知水的密度为ρ水 ，秤盘中未放物体时浮体的圆柱体侵入水中的深度为h
0
，请根据上述内容和条件解答：
（1）在图中画出未称物体时，浮体在水中沿竖直方向受力的示意图；
（2）推倒出被称物体质量m与浮体的圆柱体浸入水中深度h之间的关系式；
（3）求出要使此“浮力秤”能够达到最大称量值，使用前应在外筒中至少加入的水的质量．2014年天津市初中毕业生学业考试试卷
物理参考答案
一、单项选择题
1、解：“引吭高歌”中的“高”说明声音的响度大，“低声细语”中的“低”是指声音的响度小．
故选B．
2、解：衣柜里防虫用的樟脑片，过一段时间会变小，最后不见了，由固态直接变成了气态，叫做升华现象．
故选B．
3、解：因平面镜成像时物距与像距相等，某同学站在竖直平面镜前1.5m处，物距为1.5m，所以像距也为
1.5m，而镜中的像与他相距为物距与像距之和为3m．
故选D．
4、解：A图中隔板左右两侧都是水，且液面相平，根据液体压强公式p=ρgh可知，两边压强相等，橡皮膜不
应有凹陷．故A错误；
B图中隔板左右两侧都是水，且右边的液面高于左边，根据液体压强公式p=ρgh可知，右边压强大于左边，
橡皮膜应向左凹陷．故B错误；
C图中隔板左边是水，右边是盐水，液面相平，因为盐水的密度大于水的密度，根据液体压强公式p=ρgh
可知，右边压强大于左边，橡皮膜应向左凹陷．故C错误；
D图中隔板左边是水，右边是盐水，液面相平，因为盐水的密度大于水的密度，根据液体压强公式p=ρgh
可知，右边压强大于左边，橡皮膜应向左凹陷．故D正确．
故选D．
5、解：A、汽车受到的牵引力和汽车受到的阻力，大小相等，方向相反，作用在同一直线上，作用在同一个
物体上，符合二力平衡的条件，符合题意；
B、汽车受到的牵引力和重力，方向不在同一直线上，不符合题意；
C、汽车的重力和汽车对路面的压力，不是同一受力物体，不符合题意；
D、汽车对路面的压力和路面对车的支持力，不是同一受力物体，不符合题意．
故选A．
6、解：A、三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故A接法错误；
B、开关、灯泡和三孔插座的接法均符合连接要求，故B接法正确；
C、三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故C接法错误；
D、开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋
套”的要求，故D接法错误．
故选B．
7、解：
A、普通筷子的长度约为25cm，所以A符合实际情况；
B、酱油瓶子的容积约为500mL，所以B不符合实际情况；
C、普通饭碗的重量约为0.2kg，所以C不符合实际情况；
D、电饭锅加热档的功率约为1000W，所以D不符合实际情况．
故选A．
8、解：（1）地磁两极和地理两极不完全重合，地磁北极在地理南极附近，地磁南极在地理北极附近，因此
AB两图不正确；
（2）地磁场的磁感线从地磁北极（地理的南极附近）出来，回到地磁南极（地理的北极附近），因此C正确，
D不正确．
故选C．
9、解：AB、物体从斜面上匀速滑下，其质量不变，速度不变，故动能不变；高度减小，故重力势能减小，其
机械能减小．因此，AB说法均错误；
CD、在汽油机的压缩冲程中，机械能转化为内能，在做功冲程中，内能转化为机械能，故C错误，D正确．
故选D．
10、解：A、在天平的标尺上，1g之间有5个小格，一个小格代表0.2g，即天平的分度值为0.2g．被测物体的质量为
m=5g+1.2g=6.2g．此选项错误；
B、在温度计上，10℃之间有10个小格，一个小格代表1℃，所以此温度计的分度值为1℃；液柱最高处在
0℃以下，说明温度低于0℃，为﹣4℃．此选项错误；
C、由图知，电流表选择的是0～0.6A量程，对应的分度值为0.02A，此时的示数为0.32A．此选项正确；
D、弹簧测力计是测量力的工具，计量单位是N．此选项错误．
故选C．
二、多项选择题
11、解：（1）根据焦点和焦距的定义，当拿着凸透镜正对太阳光，在距透镜中心12cm处得到一个最小最亮
的光斑，则该凸透镜的焦距为该点到透镜的距离，即焦距为12cm．故A错误；
（2）从图上看处，实验（2）中，物距u=50cm﹣30cm=20cm，2f＞u＞f，由凸透镜成像规律可知，成倒立、放大
的实像．故C错误；故BD正确．
故选BD．
12、解：
W总=Fs=5N×1.2m=6J；
W有=Gh=16N×0.3m=4.8J；
η= = ×100%=80%；
根据公式P= = ，物体由斜面底端运动到顶端用时t= = =2s；
由以上分析可知ACD正确，B错误．
故选ACD．
13、解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；
（1）∵电源的电压大于电压表的最大示数，
∴根据串联电路的分压特点可知当电压表的示数最大时为3V，电路中的电流最大，
根据欧姆定律可得，电流表的最大示数：
I = = =0.3A，故A错误；
max
此时电阻R 消耗的最大功率：
0
P =U I =3V×0.3A=0.9W，故D错误；
0max max max
∵串联电路中总电压等于各分电压之和，
∴滑动变阻器两端的电压：
U =U﹣U =6V﹣3V=3V，
Rmin max
∵串联电路中各处的电流相等，
此时滑动变阻器的最小功率是P =U I =3V×0.3A=0.9W；
R1 min max
（2）当滑动变阻器全部接入电路中，电阻最大为R总=R+R
0
=50Ω+10Ω=60Ω，
则电路中的电流：
I = = =0.1A，
min
电压表最小示数为：
U =I R =0.1A×10Ω=1V，故B正确．
Rmin min 0
∵串联电路中总电压等于各分电压之和，
∴滑动变阻器两端的电压：
U =U﹣U =6V﹣1V=5V，
Rmax min
此时滑动变阻器的功率是P =U I =5V×0.1A=0.5W，
R2 max min
所以滑动变阻器的最小功率是0.5W，故C正确；
故选BC．
三、填空题14、解：（1）以动车为参照物，路边的树木相对与轿车发生了位置的变化．
（2）t=30min=0.5h，
v= = =240km/h．
故答案为：动车；240．
15、解：推土机的推土铲刃、篆刻刀的刀口做的很锋利，破窗锤的敲击端做成锥状，这些都是通过减小受力
面积来增大压强的．
故答案为：减小；增大．
16、解：（1）因为独轮车在使用过程中，动力臂大于阻力臂，所以是省力杠杆；
（1）由FL =GL 可得，F×1m=1000N×0.3m，故F=300N．
1 2
故答案为：省力；300．
17、解：电炉丝和连接的导线串联在电路中，通过的电流相等，通电时间是相同的，由焦耳定律知道，电流
通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比，可知电炉丝热的发红而导线却几
乎不热，是因为电炉丝与导线的电阻不同造成的，即说明电流通过导体时产生的热量跟导体的电阻有关．
故答案为：相同；电阻．
18、解：（1）由图象可知，当U甲=U乙=2V时，I甲=0.2A，I乙=0.1A，
由I= 可得，两电阻的阻值分别为：
R甲= = =10Ω，R乙= = =20Ω；
（2）将甲和乙并联接在电路中时，
因并联电路中各支路两端的电压相等，
所以，通过它们的电流之比：
= = = = ．
故答案为：10； 2：1．
19、解：电炉正常工作时的功率P=800W，电压为880V，
根据P= 可得，电阻丝的电阻：
R= = =44Ω，
当电路中的电压降低到110V时，其实际功率：
P实= = =275W．
故答案为：44；275．
四、综合题
20、解：（1）水吸收的热量：
Q吸=cm（t﹣t
0
）
=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）
=3.78×106J；
（2）消耗的电能：
W=Pt=2000W×35×60s=4.2×106J，
此过程电热淋浴器的热效率：η= ×100%= ×100%=90%．
答：（1）加热过程中水吸收的热量为3.78×106J；
（2）此过程电热淋浴器的热效率为90%．
21、解：（1）灯泡额定电压为2.5V，电压表选0～3V量程，灯泡额定电流约为I= = =0.32A，电流表选
0～0.6A量程，
把电源、开关、灯泡、电流表、滑动变阻器串联接入电路，电压表并联在灯泡两端，实物电路图如图所示：
（2）实验需要记录电压、电流、灯泡功率，实验数据记录表格如下表所示：
实验次数 电压U/V 电流I/A 功率P/W
1
2
3
故答案为：（1）电路图如图所示；（2）表格如上表所示．
22、解：①为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，长度不同，应选用的
三种导体是B、D、E，分别将其接入如图电路中．通过比较电路中电流的大小，判断导体电阻的大小；
②为了研究导体电阻与横截面积的关系，则需使导体的材料和长度相同，横截面积不同，应选用的三种导
体是A、B、C，分别将其接入如图电路中．通过比较电路中电流的大小，判断导体电阻的大小；
③为了研究导体电阻与导体材料的关系，则需使导体的长度和横截面积相同，材料不同，应选用的三种导
体是C、F、G，分别将其接入如图电路中．通过比较电路中电流的大小，判断导体电阻的大小．
故答案为：（1）材料；横截面积；长度；电流；
（2）C、F、G．
23、解：当闭合S、S 时，R 处于短路状态，电路中只有R ，电压表测电源的电压，
1 2 1
∴电源的电源的电压U=12V，
当闭合S、断开S 时，两电阻串联，电压表测R 两端的电压，
1 1
∵串联电路中各处的电流相等，
∴根据欧姆定律可得，电路中的电流：
I=I =I = = =0.2A；
2 1
∵串联电路中总电压等于各分电压之和，
∴R 两端的电压U =U﹣U =12V﹣8V=4V，
2 2 1
则根据欧姆定律可得，R = = =20Ω．
2
答：被测电阻R 的阻值为20Ω．
224、解：（1）实验步骤：
①向量筒内加入适量的水，记下量筒内水的体积V0；
②将铜块缓慢放入量筒内水中，记下此时水和铜块的总体积V1；
③再将木块轻轻放入量筒内水中，待木块静止处于漂浮状态时，记下此时总体积V2．
（2）木块密度的数学表达式
因为木块漂浮，G=F浮=ρ水gV排=ρ水g（V
2
﹣V
1
）
木块的质量为m= = =ρ水 （V
2
﹣V
1
）
木块的体积为V=V ﹣V
1 0
ρ= = = •ρ水
25、解：（1）过浮体的重心分别沿竖直向上和竖直向下的方向画一条带箭头的线段，并用符合F浮1 和G
0
表
示，如下图所示：
（2）秤盘中未放物体时，浮体在水中漂浮，则有
F浮1 =G
0
ρ水gV排1 =G
0
化简后可得：G
0
= D ρ水gh
0
；
被秤物体放在秤盘上后，浮体仍漂浮，则有
F浮2 =G
0
+G物
ρ水gV排2 =G
0
+mg
ρ水g D h=ρ水g D h
0
+mg
化简后可得：m= D ρ水 （h﹣h
0
）；
（3）至少应加入水的体积：V水= （D2﹣D ）L
0
，其质量：m水=ρ水V水= （D2﹣D ）ρ水L
0
．
答：（2）被称物体质量m与浮体的圆柱体浸入水中深度h之间的关系式为m= D ρ水 （h﹣h
0
）；
（3）使用前应在外筒中至少加入水的质量为 （D2﹣D ）ρ水L
0
．
