2016 年天津市初中毕业生学业考试试卷
物理
化学和物理合场考试，合计用时120分钟。
本试卷分为第I卷（选择题）、第II卷（非选择题）两部分。第I卷为第1页
至第4页，第II卷为第5页至第10页。试卷满分100分。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结
束后，将本试卷和“答题卡”一并交回。
祝你考试顺利！
第I卷
注意事项：
1.每题选出答案后，用2B铅笔吧“答题卡”上对应题目的答案标号的信息
点涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。
2.本卷共两大题，共39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，
只有一项最符合题意）
1.鼓在受到击打时会发声，用不同力量击打，发生变化的主要是声音的（ ）
A．音调 B.响度 C.音色 D.频率
2.将一根金属导线均匀拉长后，其电阻（ ）
A.变大 B.变小 C.不变 D.无法判断

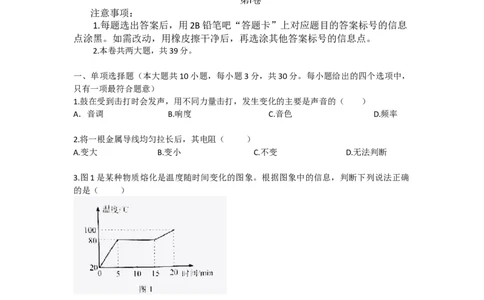

3.图1是某种物质熔化是温度随时间变化的图象。根据图象中的信息，判断下列说法正确
的是（ ）
A.该物质为非晶体 B.该物质的熔点是80℃
C.在第5min是物质已全部熔化 D.第10min是物质处于液态
4.下列说法中不符合安全用电原则的是（ ）
A.不接触低压带电体，不靠近高压带电体
B.更换灯泡、搬动电器前先断开电源开关
C.用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁D.长期使用的家用电器达到使用寿命后及时更换
5.图2中a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向
运动是，不能产生感应电流的情况是（ ）
6.对于我们教室里一张单人课桌的下列估测，最接近实际值的是（ ）
A.课桌高度约为0.8m
B.课桌质量约为50kg
C.课桌面积约为4m2
D.书箱容积约为0.8m3

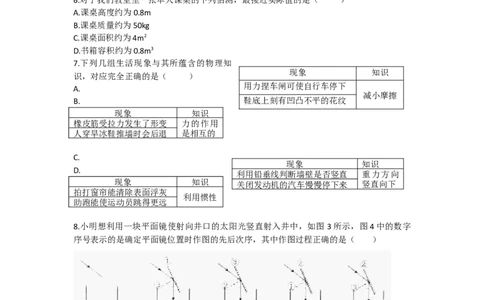

7.下列几组生活现象与其所蕴含的物理知
现象 知识
识，对应完全正确的是（ ）
用力捏车闸可使自行车停下
A.
减小摩擦
B. 鞋底上刻有凹凸不平的花纹
现象 知识
橡皮筋受拉力发生了形变 力的作用
人穿旱冰鞋推墙时会后退 是相互的
C.
现象 知识
D.
利用铅垂线判断墙壁是否竖直 重力方向
现象 知识 关闭发动机的汽车慢慢停下来 竖直向下
拍打窗帘能清除表面浮灰
利用惯性
助跑能使运动员跳得更远
8.小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图 3所示，图4中的数字
序号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是（ ）
9.如图5所示，在处于水平平衡的杠杆A点，挂上4个钩码（每个钩码的质量为50g），若
使杠杆在水平位置保持平衡，作用在杠杆B点的力最小为（g取10N/kg）A.15N B.6N C.3N D.1.5N
10.直升飞机沿竖直方向匀速升空时，在竖直方向受到升力F、重力G和阻力f，下面关于这
三个力的关系式正确的是（ ）
A.F>G+f B.F<G-f
C. F=G+f D. F=G-f
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均
有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11.小明在做探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜 32cm处，在透镜
另一侧距离透镜18cm处的光屏上得到烛焰清晰的像，则（ ）
A.光屏上所成的是倒立、放大的实像
B.光屏上所成的是倒立、缩小的实像
C.该透镜的焦距f一定满足9cm<f<16cm
D.该透镜的焦距f一定满足18cm<f<32cm
12.某建筑工地上，工人师傅用滑轮组和桶组成的装置将水泥从地面匀速运至楼上，如图6
所示。若水泥重为G ，桶重为G ，动滑轮中为G ，不计绳重和摩擦，此过程中该装置的机
0 1 2
械效率为η，则工人师傅作用在绳子自由端的拉力F为（ ）
A．F= B．F=
C．F= +G D．F=
1
13.图7所示的电路中a、b、c为三只电表（电压表
或电流表），闭合开关S，标有“3V 3W”的灯泡
L 正常发光，标有“6V 3W”的灯泡L 虽然放光但
1 2
较暗，若不考虑温度对灯丝电阻的影响，下列说法
正确的是（ ）
A.电表a为电流表，且示数为1.5A
B.电表b为电压表，且示数为3V
C.电表c为电压表，且示数为3V
D.灯泡L 的实际功率为0.75W
2
2016 年天津市初中毕业生学业考试试卷
物理
第II卷注意事项：
1.用黑色字迹的签字笔将答案写在“大题卡”上（作图可用2B铅笔）。
2.本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）

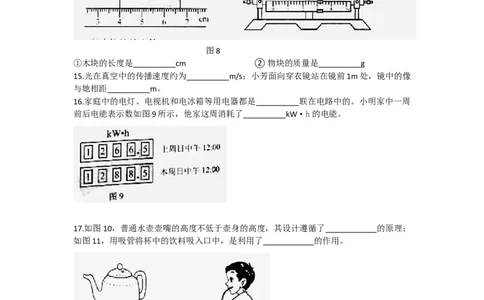

14.请将图8所示的测量结果填写在相应的空格处。
图8
①木块的长度是__________cm ②物块的质量是__________g
15.光在真空中的传播速度约为__________m/s；小芳面向穿衣镜站在镜前1m处，镜中的像
与她相距__________m。
16.家庭中的电灯、电视机和电冰箱等用电器都是__________联在电路中的。小明家中一周
前后电能表示数如图9所示，他家这周消耗了__________kW·h的电能。
17.如图10，普通水壶壶嘴的高度不低于壶身的高度，其设计遵循了____________的原理；
如图11，用吸管将杯中的饮料吸入口中，是利用了____________的作用。
18.在水平地面上，工人师傅用100N的力沿水平方向推着重为300N的箱子匀速前进，5s内
移动了6m。在这个过程中，地面对箱子的摩擦力为____________N，推力做功的功率为
____________W。
19.如图12，电源电压保持不变，闭合开关S，变阻器滑片P从a端换到b端的整个过程中，
电流表示数 I 于电压表示数 U 的关系图象如图 13 所示，由图象可知，R 的阻值为
1
____________Ω；当电路中的电流为0.2A时，R 与R 消耗的电功率之比为____________。
1 2四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有
公式及数据代入过程，结果要有数值和单位）
20.（7分）有一额定功率为2000W的电热水器，内装20kg的水，通电后持续正常加热
25min，水的温度从20℃升高到50℃，已知C =4.2×103J/(kg·℃),求：
水
（1）水吸收的热量；
（2）电热水器的热效率。
21.（5分）某兴趣小组的同学们想制作一个简易的台灯，所用小灯泡的额定电压为 27V，
正常发光时灯丝的电阻为90Ω.因身边只有电压为36V的电源，为了保证小灯泡能正常发
光，应将一个定值电阻与灯泡串联后接在电源上。请你帮他们求出该电阻的阻值。
22.（7分）在研究并联电路的电流规律时，某次实验所用的实验器材如图14所示，请根据
要求完成下列任务：
（1）按照图15所示的电路图，以笔画线代替导线，完成图14的电路连接。（2）实验时，电流表A 、A 的示数如图16所示，通过L 的电流为___________A；如不计
1 2 1
实验误差，请在图17中标出此时电流表A 的指针位置。
3

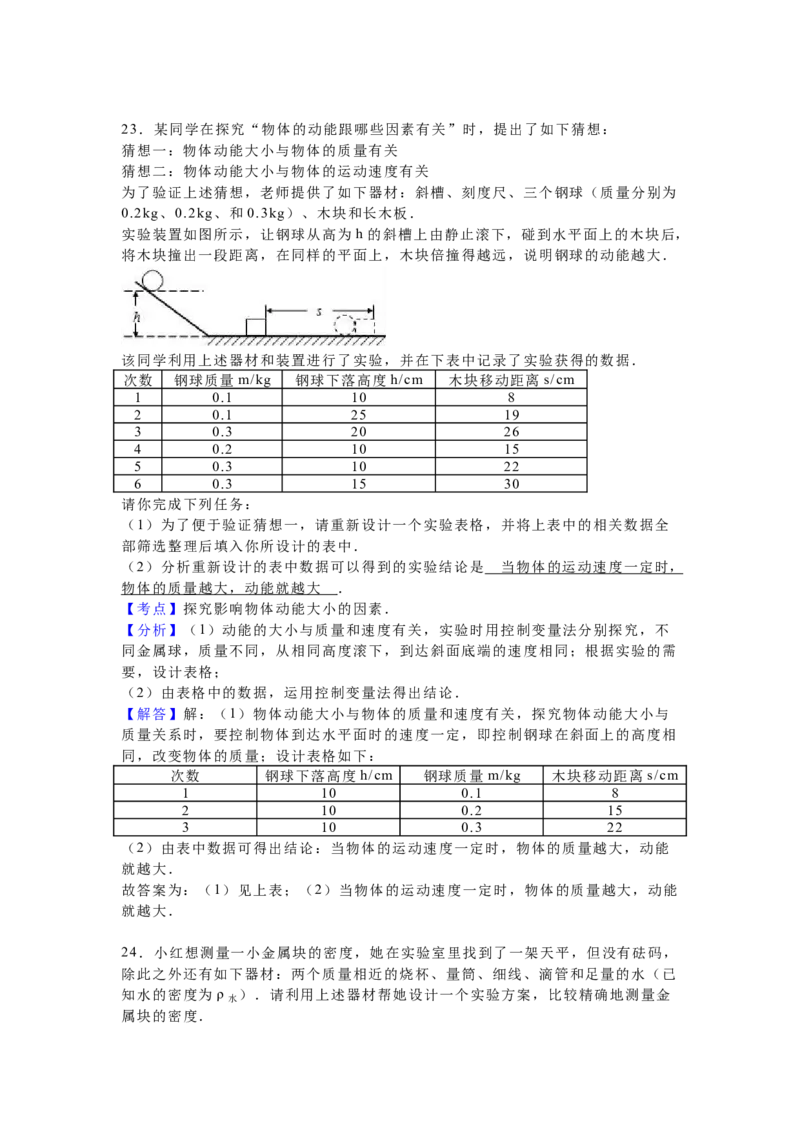

23.（6分）某同学在探究“物体的动能和哪些因素有关”时，提出了如下猜想：
猜想一：物体动能大小与物体的质量有关
猜想二：物体动能大小与物体的运动速度有关
为了验证上述猜想，老师提供了如下器材：斜槽、刻度尺、三个钢球（质量分别为
0.1kg、0.2kg和0.3kg）、木块和长木板。
实验装置如图18所示，让钢球从高为h的斜槽上由静止滚下，碰到水平面上的木块后，
将木块撞出一段距离。在同样的平面上，木块被撞得越远，说明钢球的动能越大。
该同学利用上述器材和装置进行了实验，并在下表中记录了实验获得的数据。次数 钢球质量m/kg 钢球下落的高度h/cm 木块移动的距离s/cm
1 0.1 10 8
2 0.1 25 19
3 0.2 20 26
4 0.2 10 15
5 0.3 10 22
6 0.3 15 30
请你完成下列任务：
（1） 为了便于验证猜想一，请重新设计一个实验表格，并将表中的
相关数据全部筛选整理后填入你所设计的表中。
（2） 分析重新设计的表中数据，可以得到的实验数据是
___________________________________________________________________________
______________________________________________________________________。
24.（6分）小红想测量一小金属块的密度，她在实验室里找到了一架天平，但没有砝码。
除此之外还有如下器材：两个质量相近的烧杯、量筒、细线、滴管和足量的水（已知水的
密度为ρ ）。请利用上述器材帮她设计一个实验方案，比较精确地测量金属块的密度。
水
要求：
（1）写出主要实验步骤及所需测量的物理量；
（2）写出金属块密度的数学表达式（用已知量和测量量表示）。

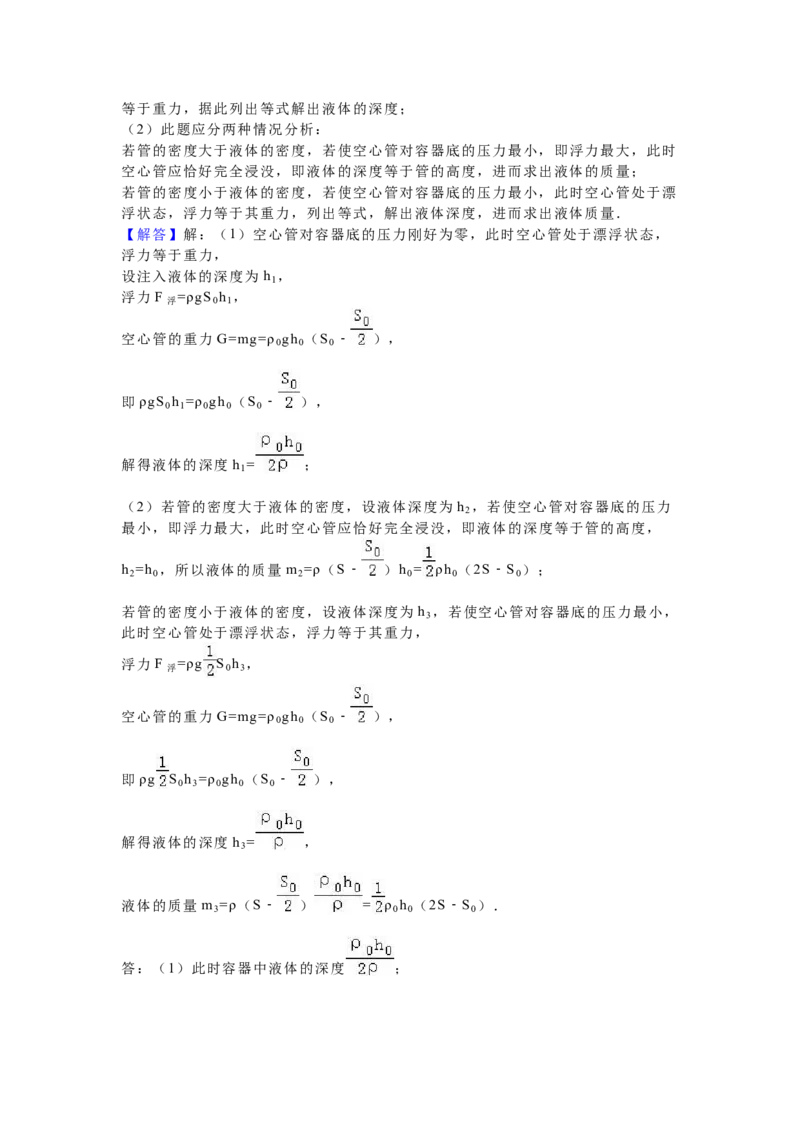

25.（6分）现有一质地均匀密度为ρ 的实心圆柱体，底面积为S0、高为h0，将其中间挖
0去底面积为 的小圆柱体，使其成为空心管，如题19所示。先用硬塑料片将空心管低端
密封（硬塑料片的体积和质量不计），再将其低端向下竖直放在底面积为S的柱形平底容
器底部，如图20所示。然后沿容器内壁缓慢注入密度为ρ的液体，在注入液体的过程中
空心管始终保持竖直状态。
（1）当注入一定量的液体时，空心管对容器底的压力刚好为零，且空心管尚有部分露在液
面外，求此时容器中液体的深度。
（2）去掉塑料片后，空心管仍竖直立在容器底部，管外液体可以进入管内，继续向容器中
注入该液体。若使空心管对容器底的压力最小，注入液体的总重量最少是多少？
2016 年天津市中考物理试卷
参考答案与试题解析
一、选择题（共 10 小题，每小题 3 分，满分 30 分）
1．鼓在受到击打时会发声，用不同力量击打，发生变化的主要是声音的（ ）
A．音调 B．响度 C．音色 D．频率
【考点】响度与振幅的关系．
【分析】从声音的三个特征分析．
响度跟振幅有关，振幅越大，响度越大．
音调跟频率有关，频率越大，音调越高．
音色跟材料和结构有关，材料和结构不变时，音色不变．【解答】解：轻敲鼓振动幅度小，响度小；重敲鼓振动幅度大，响度大，故两次敲
击声音相比发生的主要变化是响度．
故选 B．
2．将一根金属导线均匀拉长后，其电阻（ ）
A．变大 B．变小 C．不变 D．无法判断
【考点】影响电阻大小的因素．
【分析】导体电阻大小跟导体的长度、横截面积和材料有关，在材料一定时，长度
越长，横截面积越小，电阻越大．
【解答】解：一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，
电阻变大．
故选 A．

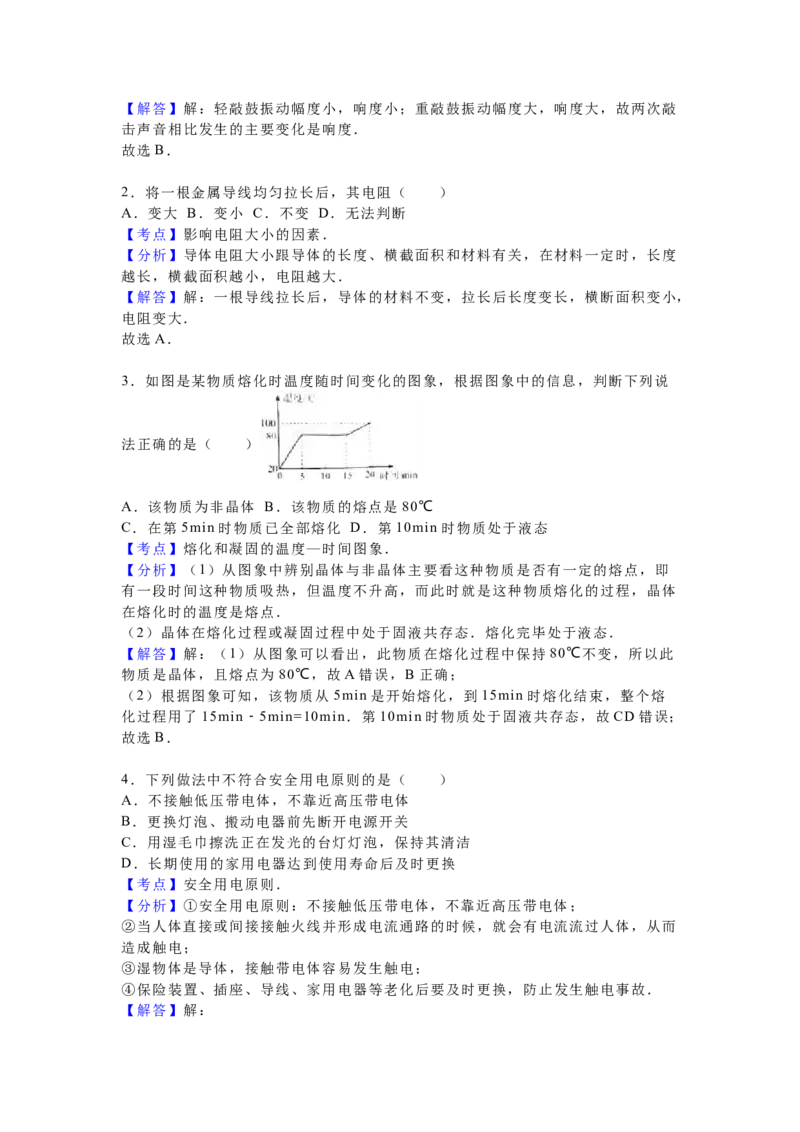

3．如图是某物质熔化时温度随时间变化的图象，根据图象中的信息，判断下列说
法正确的是（ ）
A．该物质为非晶体 B．该物质的熔点是 80℃
C．在第 5min 时物质已全部熔化 D．第 10min 时物质处于液态
【考点】熔化和凝固的温度—时间图象．
【分析】（1）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即
有一段时间这种物质吸热，但温度不升高，而此时就是这种物质熔化的过程，晶体
在熔化时的温度是熔点．
（2）晶体在熔化过程或凝固过程中处于固液共存态．熔化完毕处于液态．
【解答】解：（1）从图象可以看出，此物质在熔化过程中保持 80℃不变，所以此
物质是晶体，且熔点为 80℃，故 A 错误，B 正确；
（2）根据图象可知，该物质从 5min 是开始熔化，到 15min 时熔化结束，整个熔
化过程用了 15min﹣5min=10min．第 10min 时物质处于固液共存态，故 CD 错误；
故选 B．
4．下列做法中不符合安全用电原则的是（ ）
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡、搬动电器前先断开电源开关
C．用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁
D．长期使用的家用电器达到使用寿命后及时更换
【考点】安全用电原则．
【分析】①安全用电原则：不接触低压带电体，不靠近高压带电体；
②当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而
造成触电；
③湿物体是导体，接触带电体容易发生触电；
④保险装置、插座、导线、家用电器等老化后要及时更换，防止发生触电事故．
【解答】解：A、不接触低压带电体，不靠近高压带电体．是安全用电的基本原则．符合安全用
电原则；
B、更换灯泡、搬动电器之前必须断开开关，否则可能引起触电．符合安全用电原
则；
C、水是电的导体，用湿毛巾擦洗正在发光的台灯灯泡时，可能会因湿毛巾导电而
发生触电事故．不符合安全用电原则；
D、家用电器达到使用寿命应及时更换，避免因线路老化造成短路．符合安全用电
原则．
故选 C．

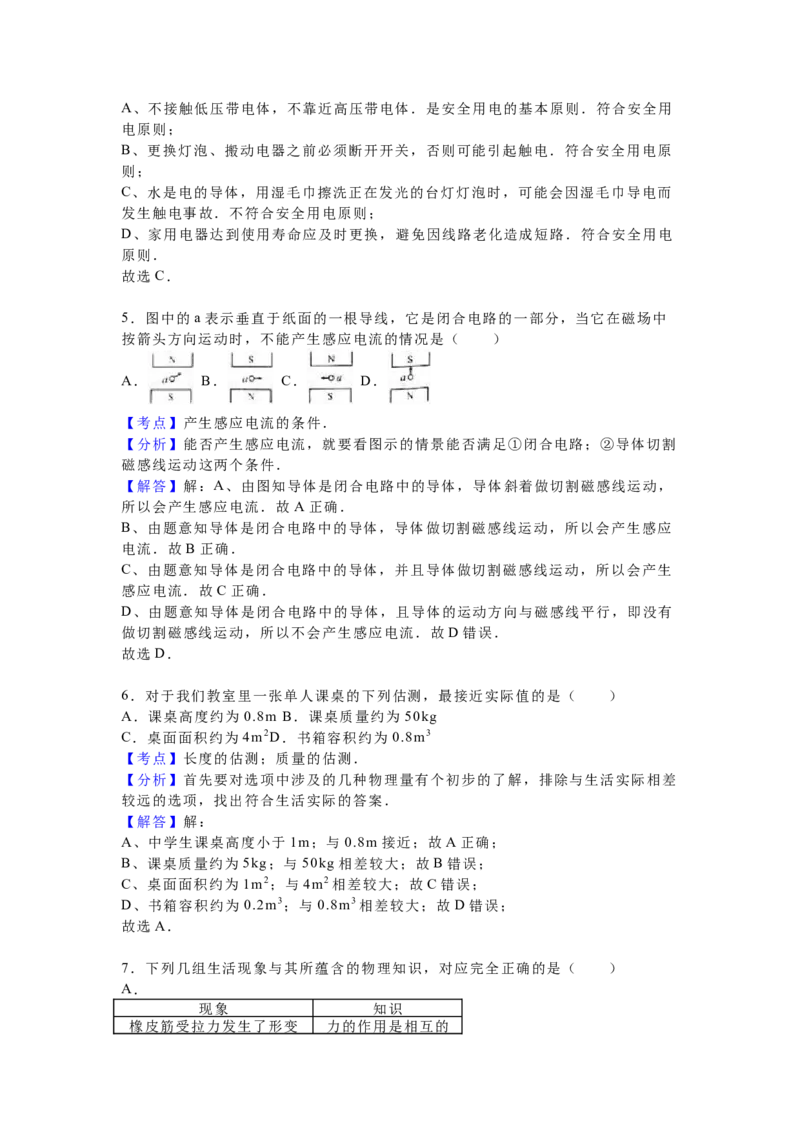

5．图中的 a 表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中
按箭头方向运动时，不能产生感应电流的情况是（ ）
A． B． C． D．
【考点】产生感应电流的条件．
【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割
磁感线运动这两个条件．
【解答】解：A、由图知导体是闭合电路中的导体，导体斜着做切割磁感线运动，
所以会产生感应电流．故 A 正确．
B、由题意知导体是闭合电路中的导体，导体做切割磁感线运动，所以会产生感应
电流．故 B 正确．
C、由题意知导体是闭合电路中的导体，并且导体做切割磁感线运动，所以会产生
感应电流．故 C 正确．
D、由题意知导体是闭合电路中的导体，且导体的运动方向与磁感线平行，即没有
做切割磁感线运动，所以不会产生感应电流．故 D 错误．
故选 D．
6．对于我们教室里一张单人课桌的下列估测，最接近实际值的是（ ）
A．课桌高度约为 0.8m B．课桌质量约为 50kg
C．桌面面积约为 4m2D．书箱容积约为 0.8m3
【考点】长度的估测；质量的估测．
【分析】首先要对选项中涉及的几种物理量有个初步的了解，排除与生活实际相差
较远的选项，找出符合生活实际的答案．
【解答】解：
A、中学生课桌高度小于 1m；与 0.8m 接近；故 A 正确；
B、课桌质量约为 5kg；与 50kg 相差较大；故 B 错误；
C、桌面面积约为 1m2；与 4m2相差较大；故 C 错误；
D、书箱容积约为 0.2m3；与 0.8m3相差较大；故 D 错误；
故选 A．
7．下列几组生活现象与其所蕴含的物理知识，对应完全正确的是（ ）
A．
现象 知识
橡皮筋受拉力发生了形变 力的作用是相互的人穿旱冰鞋推墙时会后退
B．
现象 知识
用力捏车闸可使自行车停下
减小摩擦
鞋底上刻有凹凸不平的花纹
C．
现象 知识
拍打窗帘能清除表面浮灰
利用惯性
助跑能使运动员跳得更远
D．
现象 知识
利用铅垂线判断墙壁是否竖直
重力方向竖直向下
关闭发动机的汽车慢慢停下来
【考点】力作用的相互性；惯性；重力的方向；增大或减小摩擦的方法．
【分析】①力的作用效果有二：改变物体的运动状态，改变物体的形状；
②影响摩擦力的因素是压力和接触面的粗糙程度；
③一切物体都具有保持原来运动状态不变的性质，叫惯性；
④重力的方向是竖直向下的．
【解答】解：
A、橡皮筋在拉力的作用下形状发生改变，说明力可以改变物体的形状．此选项错
误；
B、用力捏闸自行车能尽快停下，是利用增大压力的方法增大摩擦；鞋底上刻有凹
凸不平的花纹，是利用增大粗糙程度的方法增大摩擦．此选项错误；
C、拍打窗帘能清除上面的灰尘；助跑能使运动员跳的更远．都是利用了物体的惯
性．此选项正确；
D、重力的方向是竖直向下的，可以利用铅垂线判断墙壁是否竖直；关闭发动机的
汽车慢慢停下来，是因为受到地面的摩擦力．此选项错误．
故选 C．

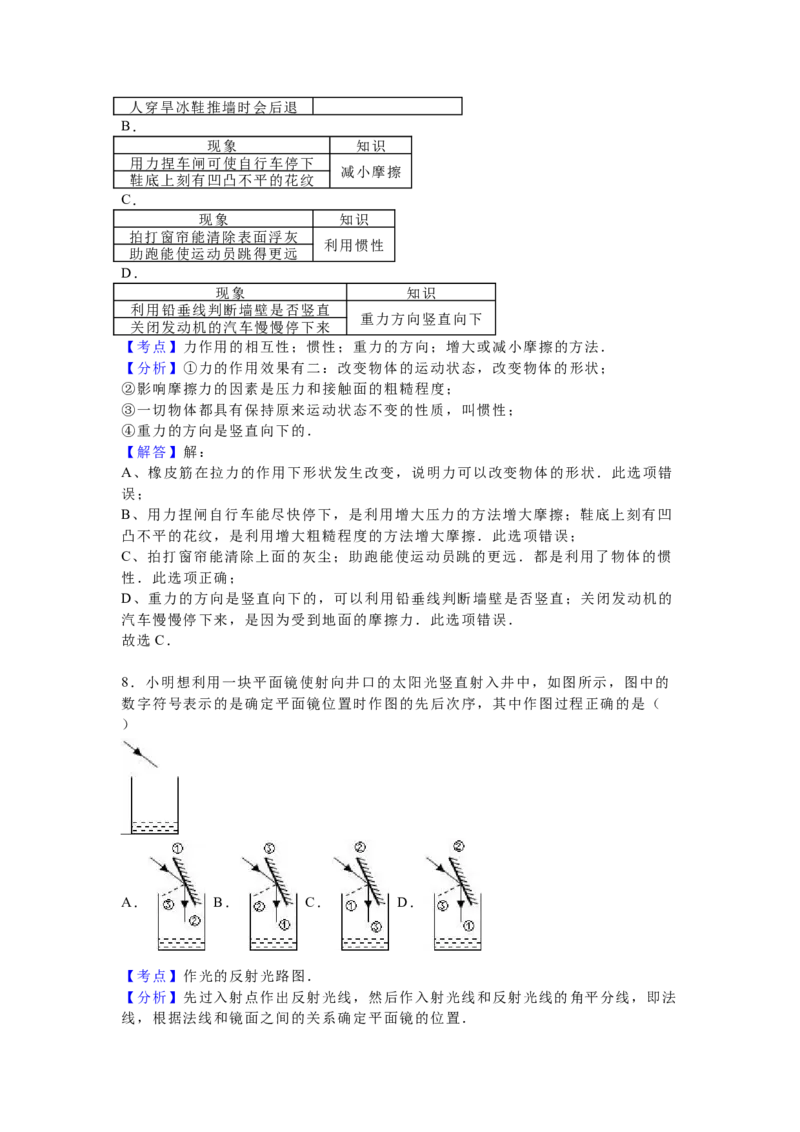

8．小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图所示，图中的
数字符号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是（
）
A． B． C． D．
【考点】作光的反射光路图．
【分析】先过入射点作出反射光线，然后作入射光线和反射光线的角平分线，即法
线，根据法线和镜面之间的关系确定平面镜的位置．【解答】解：根据题意可知，使用平面镜是为了让太阳光竖直射入井中，即反射光
线是竖直向下的；所以，作图过程中的第一个步骤应该是过入射点作竖直向下的反
射光线；
因为反射角等于入射角，法线正好是入射光线和反射光线夹角的平分线，所以第二
步作出入射光线和反射光线夹角的平分线即为法线；
由于法线垂直于镜面，所以第三步作出法线的垂线即为平面镜的位置，如下图所示：
故选 B．
9．如图所示，在处于水平平衡的杠杆上 A 点，挂上 4 个钩码（每个钩码的质量为
50g），若使杠杆在水平位置保持平衡，作用在杠杆 B 点的力量最小为（g 取
10N/kg）（ ）
A．15N B．6N C．3N D．1.5N
【考点】杠杆中最小力的问题．
【分析】已知阻力、阻力臂和动力臂，利用杠杆平衡条件即可求出作用在杠杆 B 点
的最小力．
【解答】解：设杠杆的一个小格为 L，则 OA=3L，OB=4L，
根据杠杆平衡条件可得：F ×OB=F ×OA，
1 2
则 F = = =1.5N．
1
故选 D．
10．直升机沿竖直方向匀速升空时，在竖直方向上受到升力 F、重力 G 和阻力 f，
下面关于这三个力的关系式正确的是（ ）
A．F＞G+f B．F＜G﹣f C．F=G+f D．F=G﹣f
【考点】平衡状态的判断．
【分析】物体处于平衡状态时，受到的是平衡力．对直升机进行受力分析，进一步
判断所受各力的关系．
【解答】解：直升机沿竖直方向匀速升空时，处于平衡状态，所以受到的是平衡力．
由题意知，直升机在竖直方向上受到升力 F、重力 G 和阻力 f，其中升力 F 竖直向
上．重力 G 和阻力 f 都竖直向下，则三者的关系是 F=G+f．
故选 C．二、选择题（共 3 小题，每小题 3 分，满分 9 分）
11．小明在探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜 32cm 处，
在透镜另一侧距透镜 18cm 处的光屏上得到烛焰清晰的像，则（ ）
A．光屏上所成的是倒立、放大的实像
B．光屏上所成的是倒立、缩小的实像
C．该透镜的焦距 f 一定满足 9cm＜f＜16cm
D．该透镜的焦距 f 一定满足 18cm＜f＜32cm
【考点】凸透镜成像规律及其探究实验．
【分析】凸透镜成像时，得到的实像都是倒立的，所以蜡烛放在距凸透镜 32cm 处
时，在透镜的另一侧的 18cm 处得到一个清晰的实像，且物距大于像距．根据凸透
镜成像的规律可以得出物体的位置，根据物体位置列出不等式，解不等式得出结果．
【解答】解：蜡烛距离凸透镜 32cm 时，在透镜的另一侧 18cm 处光屏上得到一个
清晰的像，物距大于像距，成倒立缩小实像；此时物体的位置在二倍焦距以外，像
在一倍焦距和二倍焦距之间，即 32cm＞2f；2f＞18cm＞f，
解得：9cm＜f＜16cm，只有 BC 选项符合题意．
故选 BC．
12．某建筑工地上，工人师傅用滑轮组和桶组成的装置将水泥从地面匀速运至楼上，
如图所示，若水泥重为 G ，桶重为 G ，动滑轮重为 G ，不计绳重和摩擦，此过程
0 1 2
中该装置的机械效率为 η，则工人师傅作用在绳子自由端的拉力 F 为（ ）
A．F= B．F=
C．F= +G D．F=
1
【考点】滑轮组绳子拉力的计算；滑轮（组）的机械效率．
【分析】由图知承担物重的绳子股数 n=3，计算拉力的方法一是 F=
（G +G +G ），二是由 η= = ．据此求解判断各个选项的正误．
0 1 2
【解答】解：（1）由图知，n=3，不计绳重和摩擦，拉力 F= （G +G +G ），故 A 正确、B 错；
0 1 2
（2）由图知，n=3，则拉力端移动的距离 s=3h，
由 η= = = = 得：
F= ，故 C 错、D 正确．
故选 AD．

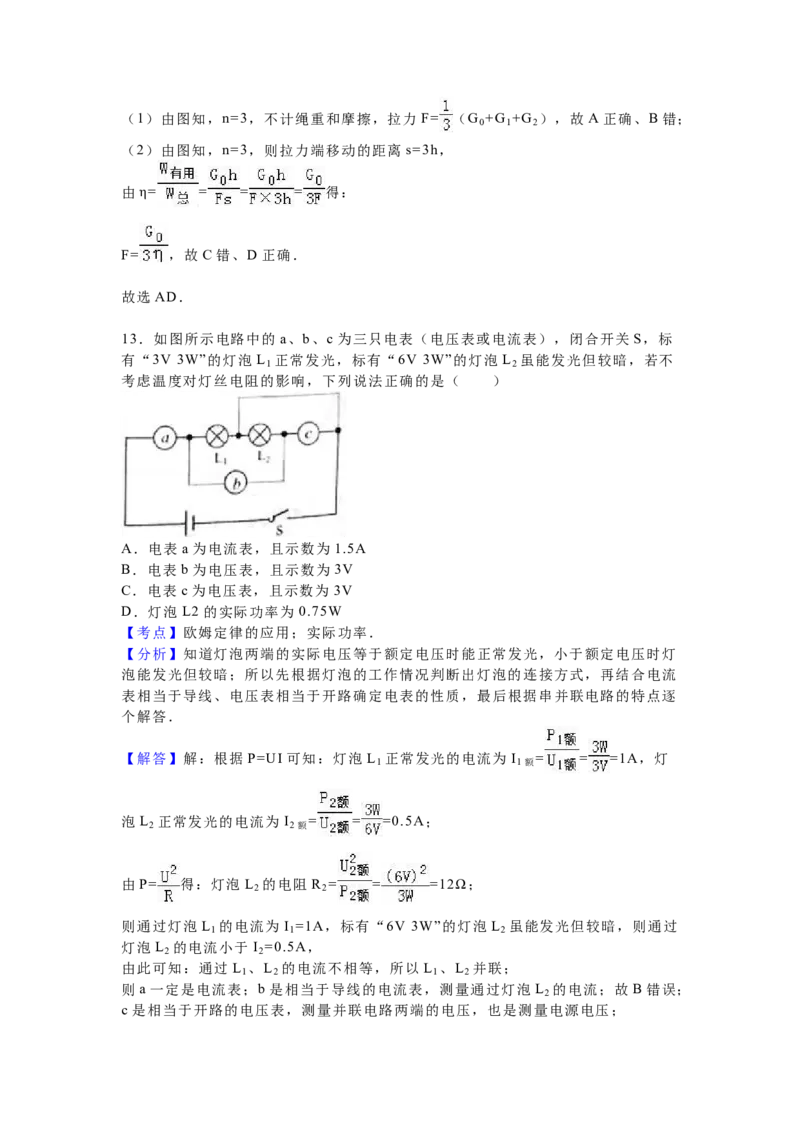

13．如图所示电路中的 a、b、c 为三只电表（电压表或电流表），闭合开关 S，标
有“3V 3W”的灯泡 L 正常发光，标有“6V 3W”的灯泡 L 虽能发光但较暗，若不
1 2
考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电表 a 为电流表，且示数为 1.5A
B．电表 b 为电压表，且示数为 3V
C．电表 c 为电压表，且示数为 3V
D．灯泡 L2 的实际功率为 0.75W
【考点】欧姆定律的应用；实际功率．
【分析】知道灯泡两端的实际电压等于额定电压时能正常发光，小于额定电压时灯
泡能发光但较暗；所以先根据灯泡的工作情况判断出灯泡的连接方式，再结合电流
表相当于导线、电压表相当于开路确定电表的性质，最后根据串并联电路的特点逐
个解答．
【解答】解：根据 P=UI 可知：灯泡 L 正常发光的电流为 I = = =1A，灯
1 1额
泡 L 正常发光的电流为 I = = =0.5A；
2 2额
由 P= 得：灯泡 L 的电阻 R = = =12Ω；
2 2
则通过灯泡 L 的电流为 I =1A，标有“6V 3W”的灯泡 L 虽能发光但较暗，则通过
1 1 2
灯泡 L 的电流小于 I =0.5A，
2 2
由此可知：通过 L 、L 的电流不相等，所以 L 、L 并联；
1 2 1 2
则 a 一定是电流表；b 是相当于导线的电流表，测量通过灯泡 L 的电流；故 B 错误；
2
c 是相当于开路的电压表，测量并联电路两端的电压，也是测量电源电压；由于标有“3V 3W”的灯泡 L 正常发光，根据并联电路各支路两端的电压相等，所
1
以 c 电压表示数为 U=U =3V；故 C 正确；
1额
则 I = = =0.25A，
2
则干路电流 I=I +I =0.5A+0.25A=0.75A，故 A 错误；
1 2
灯泡 L2 的实际功率 P =UI =3V×0.25A=0.75W，故 D 正确．
2 2
故选 CD．
三、填空题（共 6 小题，每小题 4，满分 24
14．请将如图所示的测量结果填写在相应的空格处．
（1）木块的长度是 2.7 0 cm．
（2）物块的质量是 10 3 g．
【考点】长度的测量；质量的测量与天平．
【分析】（1）使用刻度尺测量物体长度时，要观察是否从 0 刻度线量起，起始端
没从 0 开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为
物体长度，注意刻度尺要估读到分度值的下一位．
（2）天平：盘中砝码总质量加上游码在标尺上对应的刻度值，就是被测物体的质
量．
【解答】解：由图知：
（1）刻度尺上 1cm 之间有 10 个小格，所以一个小格代表 1mm，即刻度尺的分度
值为 1mm；木块左侧与 4.00cm 对齐，右侧与 6.7cm 对齐，估读为 6.70cm，所以
木块的长度为 L=6.70cm﹣4.00cm=2.70cm．
（2）盘中砝码总质量是 50g+50g=100g，游码对应的刻度值是 3g（左边缘对应的
刻度），物体质量记作：100g+3g=103g．
故答案为：（1）2.70；（2）103．
15．光在真空中的传播速度约为 3×1 0 8 m/s；小芳面向穿衣镜站在镜前 1m 处，
镜中的像与她相距 2 m．
【考点】光的传播速度与光年；平面镜成像的特点、原理、现象及其实验方案．
【分析】光在真空中的传播速度最大，是 3×108m/s；
平面镜成的像与物体是等大的，像和物距离平面镜的距离是相等的．
【解答】解：光在真空中的传播速度是 3×108m/s；
根据平面镜成像特点可知，像和物距离平面镜的距离是相等的，因为小芳距平面镜
的距离是 1m，则镜中的像与镜面相距也是 1m，所以小芳的像距小芳 2m．
故答案为：3×108；2．16．家庭中的电灯、电视和电冰箱等用电器都是 并 联在电路中的，小明家中一
周前、后电能表示数如图所示，他家这周消耗了 2 2 kW•h 的电能．
【考点】电能表参数的理解与电能的求法．
【分析】家庭电路中，各家用电器之间是并联的．电能表的读数：单位是 kW•h，
最后一位是小数．
一周消耗的电能=周末电表的读数减上周的电表的读数．
【解答】解：电灯、电视机、电风扇等家用电器并联，既能保证用电器正常工作，
又互不影响．
上周 12：00 电能表的读数是 266.5kW•h，
所以这周消耗的电能：W=288.5kW•h﹣266.5kW•h=22kW•h．
故答案为：并；22．
17．如图 1，普通水壶壶嘴的高度不低于壶身的高度，其设计遵循了 连通器 的
原理；如图 2，用吸管能将杯中的饮料吸入口中，是利用了 大气压 的作用．
【考点】连通器原理；大气压的综合应用．
【分析】连通器的结构特征是上端开口、底部连通，判断是不是连通器要根据这两
个特征；饮料在大气压力作用下被压入嘴中．
【解答】解：船闸在工作地，闸室分别与上游和下游构成连通器，是利用连通器原
理工作的；
用力一吸气，吸管内的气压小于外界大气压，饮料在外界大气压的作用下，被压入
口腔内，利用了大气压．
故答案为：连通器；大气压．
18．在水平地面上，工人师傅用 100N 的力沿水平方向推着重为 300N 的箱子匀速
前进，5s 内移动了 6m，在这个过程中，地面对箱子的摩擦力为 10 0 N，推力做
功的功率为 12 0 W．
【考点】二力平衡条件的应用；功率的计算．
【分析】已知箱子做匀速运动，根据二力平衡可知推力等于摩擦力；
已知推力和在推力的方向上移动的距离，根据公式 W=FS 可求做的功，还知做功的
时间，根据公式 P= 求做功的功率．【解答】解：
工人师傅用 100N 的力沿水平方向推着箱子匀速前进，箱子受平衡力作用，
所以摩擦力等于推力，f=F=100N．
推力做的功为 W=Fs=100N×6m=600J，
推力做功的功率：P= = =120W．
故答案为：100；120．
19．如图 1，电源电压保持不变，闭合开关 S，变阻器滑片 P 从 a 滑到 b 端的整个
过程中，电流表示数 I 与电压表示数 U 的关系如图 2 所示，由图象可知，R 的阻值
1
为 1 0 Ω；当电路中的电流为 0.2A 时，R 与 R 消耗的电功率之比为 2 ： 1 ．
1 2
【考点】欧姆定律的应用；电功率的计算．
【分析】由电路图可知：R 与 R 串联，电压表测量电阻 R 两端的电压，电流表测
1 2 1
量串联电路的电流；
（1）根据图象读出电阻 R 两端电压和电流，根据欧姆定律求出定值电阻 R 的阻
1 1
值；
（2）当滑片 P 位于 b 端时，电路为 R 的简单电路，电压表测电源的电压，电流表
1
测电路中的电流，此时电路中的电流最大，根据图象读出最大电流和电压表的示数，
据此可知电源的电压；
当电路中的电流为 0.2A 时，根据图象读出电阻 R 两端电压，根据串联电路的电压
1
特点求出 R 两端电压，根据 P=UI 即可求出电功率之比．
2
【解答】解：由电路图可知：R 与 R 串联，电压表测量电阻 R 两端的电压，电流
1 2 1
表测量串联电路的电流；
（1）根据图象可知：电阻 R 两端电压 U =1V 时电流 I =0.1A，
1 1 1
由 I= 可得，定值电阻 R = = =10Ω；
1
（2）由电路图可知：当滑片 P 位于 b 端时，电路为 R 的简单电路，此时电路中的
1
电流最大，电压表测电源的电压，由图象可知，电路中的最大电流 0.3A 时，电压
表的示数为 3V，即电源的电压为 3V，
当电路中的电流为 0.2A 时，根据图象读出电阻 R 两端电压 U ′=2V，
1 1
根据串联电路的总电压等于各电阻两端的电压之和可知：
R 两端电压 U ′=U﹣U ′=3V﹣2V=1V；
2 2 1
R 与 R 消耗的电功率 P ：P =IU ：IU =U ：U =2V：1V=2：1．
1 2 1 2 1 2 1 2
故答案为：10；2：1．
四、解答题（共 6 小题，满分 37 分）20．有一额定功率为 2000W 的电热水器，内装 20kg 的水，通过后持续正常加热
25min，水的温度从 20℃升高到 50℃．已知 c =4.2×103J（kg•℃），求：
水
（1）水吸收的热量；
（2）电热水器的热效率．
【考点】电功与热量的综合计算．
【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式 Q
吸
=cm（t﹣t ）求出水吸收的热量；
0
（2）根据 W=Pt 求出消耗的电能，利用 η= ×100%求出电热水器的热效率．
【解答】解：（1）水吸收的热量：
Q =cm（t﹣t ）
吸 0
=4.2×103J/（kg•℃）×20kg×（50℃﹣20℃）
=2.52×106J；
（2）消耗的电能：
W=Pt=2000W×25×60s=3×106J，
此过程电热淋浴器的热效率：
η= ×100%= ×100%=84%．
答：（1）加热过程中水吸收的热量为 3.78×106J；
（2）电热水器的热效率为 84%．
21．某兴趣小组的同学们想制作一个简易的台灯，所用小灯泡的额定电压为 27V，
正常发光时灯丝的电阻为 90Ω．因身边只有电压为 36V 的电源，为了保证小灯泡
能正常发光，应将一个定值电阻与灯泡串联后接在电源上，请你帮他们求出该电阻
的阻值．
【考点】欧姆定律的应用．
【分析】已知灯泡的额定电压和电阻，额定电压下灯泡正常发光，根据欧姆定律求
出灯泡正常发光时的电流；根据欧姆定律求出电路中的总电阻，根据电阻的串联求
出所串联的电阻阻值．
【解答】解：灯泡正常发光的电流为 I = = =0.3A，
L
当在电源电压为 36V 的电路中正常发光，电路中的电流 I=I =0.3A，
L
由 I= 得：电路中的总电阻 R = = =120Ω，
总
根据串联电路的总电阻等于各电阻之和可知：
R=R ﹣R =120Ω﹣90Ω=30Ω．
总 L
答：该电阻的阻值为 30Ω．
22．在研究并联电路的电路规律时，某次实验所用的实验器材如图 1 所示，请根据
要求完成下列任务：（1）按照图 2 所示的电路图，以笔画线代替导线，完成图 1 的电路连接．
（2）实验时，电流表 A ，A 的示数如图 3 所示，通过 L 的电流为 0. 3 A；若
1 2 1
不计实验误差，请在图 4 中标出电流表 A 的指针位置．
3
【考点】探究串并联电路中的电流特点实验．
【分析】（1）根据电路图连接实物电路；
（2）看清量程和分度值，读出示数；利用并联电路电流特点求出干路电流表示数，
在图上画出指针位置即可．
【解答】解：（1）根据电路图可知，两灯并联，A 测量 L 的电流，A 测量 L 的
1 1 2 2
电流，A 测量干路电流，S 控制整个电路，连接如图 1 所示；
3
（2）电流表 A 的量程为 0～0.6A，分度值为 0.1A，此时示数为 0.3A，故通过 L
1 1
的电流为 0.3A；
A 量程为 0～0.6A，分度值为 0.1A，此时示数为 0.5A，根据并联电路电流特点：
2
干路电流等于各支路电流之和，则 A 示数为 0.3A+0.5A=0.8A，指针位置如图 2 所
3
示．
故答案为：（1）如图 1 所示；
（2）0.3；如图 2 所示．23．某同学在探究“物体的动能跟哪些因素有关”时，提出了如下猜想：
猜想一：物体动能大小与物体的质量有关
猜想二：物体动能大小与物体的运动速度有关
为了验证上述猜想，老师提供了如下器材：斜槽、刻度尺、三个钢球（质量分别为
0.2kg、0.2kg、和 0.3kg）、木块和长木板．
实验装置如图所示，让钢球从高为 h 的斜槽上由静止滚下，碰到水平面上的木块后，
将木块撞出一段距离，在同样的平面上，木块倍撞得越远，说明钢球的动能越大．
该同学利用上述器材和装置进行了实验，并在下表中记录了实验获得的数据．
次数 钢球质量 m/kg 钢球下落高度 h/cm 木块移动距离 s/cm
1 0.1 10 8
2 0.1 25 19
3 0.3 20 26
4 0.2 10 15
5 0.3 10 22
6 0.3 15 30
请你完成下列任务：
（1）为了便于验证猜想一，请重新设计一个实验表格，并将上表中的相关数据全
部筛选整理后填入你所设计的表中．
（2）分析重新设计的表中数据可以得到的实验结论是 当物体的运动速度一定时 ，
物体的质量越大，动能就越大 ．
【考点】探究影响物体动能大小的因素．
【分析】（1）动能的大小与质量和速度有关，实验时用控制变量法分别探究，不
同金属球，质量不同，从相同高度滚下，到达斜面底端的速度相同；根据实验的需
要，设计表格；
（2）由表格中的数据，运用控制变量法得出结论．
【解答】解：（1）物体动能大小与物体的质量和速度有关，探究物体动能大小与
质量关系时，要控制物体到达水平面时的速度一定，即控制钢球在斜面上的高度相
同，改变物体的质量；设计表格如下：
次数 钢球下落高度 h/cm 钢球质量 m/kg 木块移动距离 s/cm
1 10 0.1 8
2 10 0.2 15
3 10 0.3 22
（2）由表中数据可得出结论：当物体的运动速度一定时，物体的质量越大，动能
就越大．
故答案为：（1）见上表；（2）当物体的运动速度一定时，物体的质量越大，动能
就越大．
24．小红想测量一小金属块的密度，她在实验室里找到了一架天平，但没有砝码，
除此之外还有如下器材：两个质量相近的烧杯、量筒、细线、滴管和足量的水（已
知水的密度为 ρ ）．请利用上述器材帮她设计一个实验方案，比较精确地测量金
水
属块的密度．要求：
（1）写出主要实验步骤及所需测量的物理量；
（2）写出金属块密度的数学表达式（用已知量和测量量表示）．
【考点】设计实验测密度．
【分析】根据密度公式，ρ= ，质量相同，物体的密度与体积成反比，可根据相同
质量的金属块和水的体积关系得出密度关系．
【解答】答：（1）主要实验步骤及所需测量的物理量：
①调节天平平衡；
②将两烧杯分别放在天平的两个盘中，并用滴管向质量较小的烧杯中加水，使天平
再次平衡；
③用细线系住金属块，放入质量较大的烧杯中，向量筒中加入适量水，记下体积
V ；再将量筒中的水加入质量较小的烧杯中，直到天平平衡，记下此时量筒中剩余
1
水的体积 V ；
2
④向量筒再加入适量水，记下体积 V ，将金属块完全浸没在量筒的水中，记下体
3
积 V ；
4
（2）由 ρ= 得，m=ρV，金属球和水的质量相等：
则 ρ （V ﹣V ）=ρ （V ﹣V ），
球 4 3 水 1 2
则 ρ = ρ ．
球 水
25．现有一质地均匀密度为 ρ0 的实心圆柱体，底面积为 S 、高为 h ，将其中间挖
0 0
去底面积为 的小圆柱体，使其成为空心管，如图 1 所示．先用硬塑料片将空心
管底端管口密封（硬塑料片的体积和质量均不计），再将其底端向下竖直放在底面
积为 S 的柱形平底容器底部，如图 2 所示．然后沿容器内壁缓慢注入密度为 ρ 的液
体，在注入液体的过程中空心管始终保持竖直状态．
（1）当注入一定量的液体时，空心管对容器底的压力刚好为零，且空心管尚有部
分露在液面外，求此时容器中液体的深度．
（2）去掉塑料片后，空心管仍竖直立在容器底部，管外液体可以进入管内，继续
向容器中注入该液体．若使空心管对容器底的压力最小，注入液体的总质量最小是
多少？
【考点】利用平衡法求液体密度．
【分析】（1）空心管对容器底的压力刚好为零，此时空心管处于漂浮状态，浮力等于重力，据此列出等式解出液体的深度；
（2）此题应分两种情况分析：
若管的密度大于液体的密度，若使空心管对容器底的压力最小，即浮力最大，此时
空心管应恰好完全浸没，即液体的深度等于管的高度，进而求出液体的质量；
若管的密度小于液体的密度，若使空心管对容器底的压力最小，此时空心管处于漂
浮状态，浮力等于其重力，列出等式，解出液体深度，进而求出液体质量．
【解答】解：（1）空心管对容器底的压力刚好为零，此时空心管处于漂浮状态，
浮力等于重力，
设注入液体的深度为 h ，
1
浮力 F =ρgS h ，
浮 0 1
空心管的重力 G=mg=ρ gh （S ﹣ ），
0 0 0
即 ρgS h =ρ gh （S ﹣ ），
0 1 0 0 0
解得液体的深度 h = ；
1
（2）若管的密度大于液体的密度，设液体深度为 h ，若使空心管对容器底的压力
2
最小，即浮力最大，此时空心管应恰好完全浸没，即液体的深度等于管的高度，
h =h ，所以液体的质量 m =ρ（S﹣ ）h = ρh （2S﹣S ）；
2 0 2 0 0 0
若管的密度小于液体的密度，设液体深度为 h ，若使空心管对容器底的压力最小，
3
此时空心管处于漂浮状态，浮力等于其重力，
浮力 F =ρg S h ，
浮 0 3
空心管的重力 G=mg=ρ gh （S ﹣ ），
0 0 0
即 ρg S h =ρ gh （S ﹣ ），
0 3 0 0 0
解得液体的深度 h = ，
3
液体的质量 m =ρ（S﹣ ） = ρ h （2S﹣S ）．
3 0 0 0
答：（1）此时容器中液体的深度 ；（2）若管的密度大于液体的密度，注入液体的总质量最小是 ρh （2S﹣S ）；
0 0
若管的密度小于液体的密度，注入液体的总质量最小是 ρ h （2S﹣S ）．
0 0 0
