2024 年天津市初中学业水平考试试卷
物理
化学和物理合场考试，合计用时120分钟。
本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。第Ⅰ卷为第1页至第4页，第
Ⅱ卷为第5页至第10页。试卷满分100分。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将本试卷和
“答题卡”一并交回。
祝你考试顺利！
第Ⅰ卷
注意事项：
1.每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，
用橡皮擦干净后，再选涂其他答案标号的信息点。
2.本卷共两大题，共39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只
有一项最符合题意）

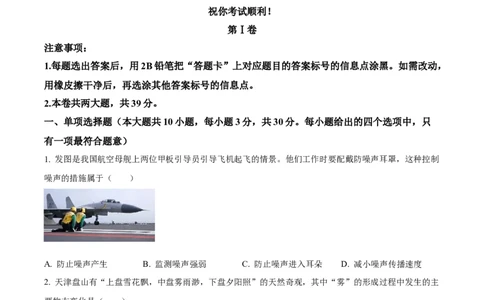

1. 发图是我国航空母舰上两位甲板引导员引导飞机起飞的情景。他们工作时要配戴防噪声耳罩，这种控制
噪声的措施属于（ ）
A. 防止噪声产生 B. 监测噪声强弱 C. 防止噪声进入耳朵 D. 减小噪声传播速度
2. 天津盘山有“上盘雪花飘，中盘雾雨渺，下盘夕阳照”的天然奇观，其中“雾”的形成过程中发生的主
要物态变化是（ ）
.
A 凝固 B. 升华 C. 汽化 D. 液化
的
3. 清澈见底 池水看起来比实际的浅，为了安全不要贸然下水。池水变“浅”的原因是（ ）
A. 光的折射 B. 平面镜成像 C. 光的反射 D. 光的直线传播
4. 如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻
更小，主要是因为新电缆的（ ）
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 铝芯更细 B. 铝芯更粗 C. 绝缘皮更薄 D. 绝缘皮更厚
5. 我国自主研发的“手撕钢”薄如蝉翼，其厚度大约是物理课本一张纸厚度的五分之一，则一张“手撕
钢”的厚度最接近于（ ）
A. 2dm B. 2cm C. 2mm D. 0.02mm

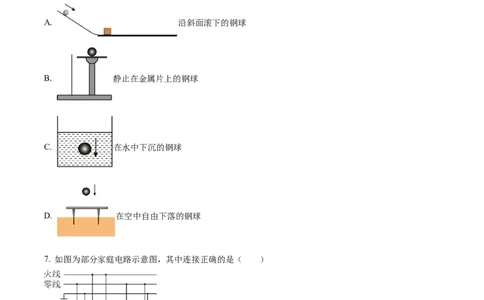

6. 在如图所示的实验情景中，小钢球受到平衡力作用的是（ ）
A. 沿斜面滚下的钢球
B. 静止在金属片上的钢球
C. 在水中下沉的钢球
D. 在空中自由下落的钢球
7. 如图为部分家庭电路示意图，其中连接正确的是（ ）
.
A ① B. ② C. ①③ D. ②③
8. 高高的旗杆矗立在操场上。旗手缓缓向下拉绳子，旗子就会徐徐上升。这是因为旗杆顶部有一个滑轮，
关于该滑轮的说法正确的是（ ）
A. 它是动滑轮 B. 利用它可以省力
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C. 利用它可以省距离 D. 利用它可以改变力的方向

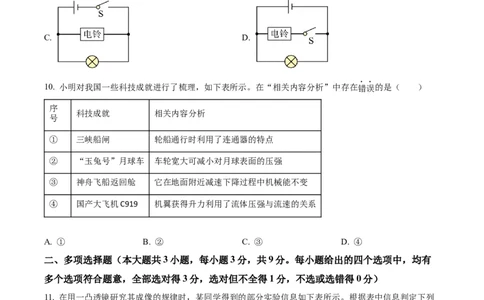

9. 某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开
关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（
）
A. B.
C. D.
10. 小明对我国一些科技成就进行了梳理，如下表所示。在“相关内容分析”中存在错误的是（ ）
序
科技成就 相关内容分析
号
① 三峡船闸 轮船通行时利用了连通器的特点
② “玉兔号”月球车 车轮宽大可减小对月球表面的压强
③ 神舟飞船返回舱 它在地面附近减速下降过程中机械能不变
④ 国产大飞机C919 机翼获得升力利用了流体压强与流速的关系
A. ① B. ② C. ③ D. ④
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有
多个选项符合题意，全部选对得3分，选对但不全得1分，不选或选错得0分）
11. 在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示。根据表中信息判定下列
说法正确的是（ ）
实验次 物距/ 像距/
像的性质
序 cm cm
倒立、等大、实
1 20
像
2 30 15
3 15 倒立、放大、实 30
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
像
A. 第1次实验的像距为20cm B. 第2次实验成倒立、缩小的实像
C. 第3次实验成像特点与照相机成像特点相同 D. 若物距是12cm，物体通过透镜所成的像是虚像

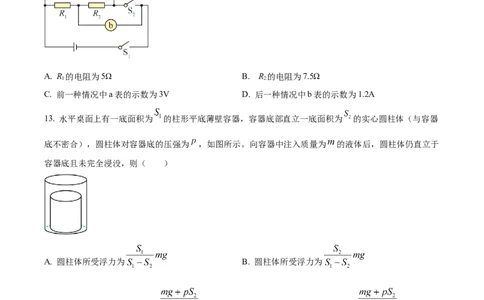

12. 如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S 和S，a、b两表示数
1 2
分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S、断开S，a表示数为0.4（单位为A或
1 2
V）。则（ ）
A. R 的电阻为5Ω B. R 的电阻为7.5Ω
1 2
C. 前一种情况中a表的示数为3V D. 后一种情况中b表的示数为1.2A
13. 水平桌面上有一底面积为 的柱形平底薄壁容器，容器底部直立一底面积为 的实心圆柱体（与容器
底不密合），圆柱体对容器底的压强为 ，如图所示。向容器中注入质量为 的液体后，圆柱体仍直立于
容器底且未完全浸没，则（ ）
A. 圆柱体所受浮力为 B. 圆柱体所受浮力为
C. 容器底所受液体压强可能为 D. 容器底所受液体压强可能为
第Ⅱ卷
注意事项：
1.用黑色字迹的签字笔将答案写在“答题卡”上（作图可用2B铅笔）。
2.本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）
14. “一滴独流醋，十里运河香”，醋香四溢属于________现象；“日照海河景，水映彩虹桥”，桥在水
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
中的倒影是由于光的________形成的。
15. 端午节赛龙舟时，划龙舟的选手看到岸边的景物向后移动，所选参照物是_______；到达终点停止划水，
龙舟由于________仍会继续前进一段距离。
16. 在“航天日”主题活动中，小明用塑料瓶自制了“水火箭”（如图所示）。发射时，“水火箭”向下
喷水从而获得升空的动力，利用了物体间力的作用是________的；“水火箭”飞出后，瓶内气体温度降低，
内能________（选填“增大”“减小”或“不变”）。
17. 利用如图所示的“搬重物利器”搬运大件家具时，先用金属棒撬起家具，再将带有滚轮的底座放入家
具底部，便可以轻松移动家具。其中，金属棒是________（选填“省力”“费力”或“等臂”）杠杆，底
座装有滚轮是为了减小________。
18. 小明学习了“电与磁”后，绘制了部分知识的思维导图，如图所示。请写出其中的空缺内容：
①________；②________。
19. 在“练习使用滑动变阻器”的实验中，连接了如图所示电路。闭合开关，当滑片P向________移动时
小灯泡变亮；已知电源电压为9V，小灯泡标有“6V 3W”的字样，当小灯泡正常发光时，滑动变阻器连
入电路的电阻为________Ω。
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公
式及数据代入过程，结果要有数值和单位）
20. 使用厨房中的电热水器将质量为 的水从 加热到 ，该热水器消耗了 的电能。
已知 ，求：
（1）水吸收的热量；
（2）该热水器的热效率。
21. 在“探究电阻一定时电流与电压关系”的实验中：
（1）请用笔画线代替导线将图中的电路连接完整；_________
（2）在某次实验时两电表的示数如图所示，电压表的示数为_________V，电流表的示数为_________A；
（3）根据两个小组的实验数据，画出了定值电阻 与 的电流 与电压 关系图像，如图所示。由图
像可知 ______ （选填“大于”“小于”或“等于”）。
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
的
22. 如图所示 是一种智能装卸机器人，它能够代替人工进行货物装卸。该机器人在 内将质量为
的货物沿竖直方向匀速提升 。 取 ，求：
（1）货物所受的重力；
（2）机器人提升货物的功率。
23. 某小组想通过实验探究液体压强与哪些因素有关。老师提供的器材有压强计、大水槽、刻度尺及足量
的水，实验时将压强计的探头放在水中，U形管左右两侧液面高度差的大小可以反映薄膜所受压强的大小，
如图所示。
该小组同学利用上述器材进行实验，并在下表中记录了实验获得的数据。
实验序号 探头浸入水中深度h/cm 探头朝向 U形管两侧液面高度差 /cm
① 10 向上 9
② 15 向上 13
③ 20 向上 17
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
④ 15 向下 13
⑤ 15 向左 13
请你解答如下问题：
（1）分析表中___________（填实验序号）三组数据可知：在液体内部的同一深度，向各个方向的压强都
相等；
（2）分析表中①②③三组数据，可初步得出结论：在同种液体中，____________；
（3）若在以上实验器材的基础上，再增加足量的食用盐，还可以探究液体压强与__________是否有关。
24. 喜欢篆刻的津津同学购买了一块练习用的印章石料，他想知道这块石料的密度，于是从家中找到如图
所示的器材和足够长的细线、足量的水（水的密度为 ）。请你从中选用合适的器材，帮他设计一个测
量该石料密度的实验方案。要求：
（1）写出主要的实验步骤及所需测量的物理量；
（2）写出石料密度的数学表达式（用已知量和测量量表示）。
25. 生物小组的同学们在冬天利用杂草、落叶及泥土等材料制作花肥时，发现天气太冷肥料不易发酵，于
是他们想制作一个电加热垫给肥料加热。
【初步设计】选取一根粗细均匀的电热丝，将其接在电压恒为 的电源上（如图所示），加热功率为 ，
该电热丝的电阻 ____________。（不考虑温度对电阻的影响）
【改进设计】为获得不同 的加热功率，从电热丝的中点处引出一条导线，将电热丝以不同方式连接在电压
为 的电源上，可以得到另外两个加热功率 和 ，且 。请你在图甲、乙中将各元件连接成符合
改进要求的电路，并推导出 与 之比。说明：电热丝上只有 三处能接线，电热丝的额定电流满
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
足设计需求。_____
【优化设计】为方便操控，再增加一个单刀双掷开关 ，通过开关 的通断和 在1、2触点间的切换，
实现加热垫 和 三档功率的变换。请你在图中将各元件连接成符合优化要求的电路。注意：无论怎
样拨动开关，不能出现电源短路。____
