2024 年天津市初中学业水平考试试卷
物理
化学和物理合场考试，合计用时120分钟。
本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。第Ⅰ卷为第1页至第4页，第
Ⅱ卷为第5页至第10页。试卷满分100分。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将本试卷和
“答题卡”一并交回。
祝你考试顺利！
第Ⅰ卷
注意事项：
1.每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，
用橡皮擦干净后，再选涂其他答案标号的信息点。
2.本卷共两大题，共39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只
有一项最符合题意）

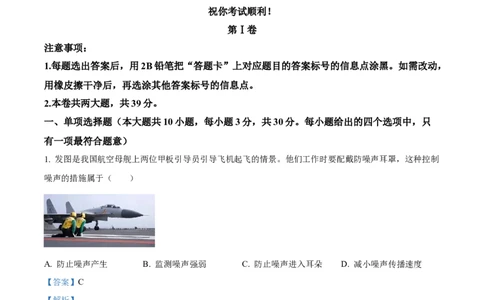

1. 发图是我国航空母舰上两位甲板引导员引导飞机起飞的情景。他们工作时要配戴防噪声耳罩，这种控制
噪声的措施属于（ ）
A. 防止噪声产生 B. 监测噪声强弱 C. 防止噪声进入耳朵 D. 减小噪声传播速度
【答案】C
【解析】
【详解】航母甲板上的工作人员都要佩戴防护耳罩以保护听力，这是防止噪声进入耳朵，因为舰载机起飞
时所发出声音的响度很大，容易对工作人员听力造成损伤。
故选C。
2. 天津盘山有“上盘雪花飘，中盘雾雨渺，下盘夕阳照”的天然奇观，其中“雾”的形成过程中发生的主
要物态变化是（ ）
A. 凝固 B. 升华 C. 汽化 D. 液化
【答案】D
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】雾是空气中的水蒸气遇冷液化形成的液态小水滴。
故选D。
3. 清澈见底的池水看起来比实际的浅，为了安全不要贸然下水。池水变“浅”的原因是（ ）
A. 光的折射 B. 平面镜成像 C. 光的反射 D. 光的直线传播
【答案】A
【解析】
【详解】池底反射的光线从水中斜射到空气中发生折射，折射光线远离法线，向下偏折，所以人眼逆着折
射光线看上去，看到的池底的像比池底的实际位置浅。
故选A。

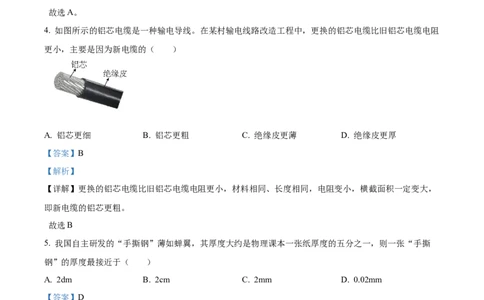

4. 如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻
更小，主要是因为新电缆的（ ）
A. 铝芯更细 B. 铝芯更粗 C. 绝缘皮更薄 D. 绝缘皮更厚
【答案】B
【解析】
【详解】更换的铝芯电缆比旧铝芯电缆电阻更小，材料相同、长度相同，电阻变小，横截面积一定变大，
即新电缆的铝芯更粗。
故选B 。
5. 我国自主研发的“手撕钢”薄如蝉翼，其厚度大约是物理课本一张纸厚度的五分之一，则一张“手撕
钢”的厚度最接近于（ ）
A. 2dm B. 2cm C. 2mm D. 0.02mm
【答案】D
【解析】
【详解】物理课本一张纸厚度约为0.1mm，“手撕钢”厚度只有纸张的五分之一，则“手撕钢”厚度约为
0.02mm，故D符合题意，ABC不符合题意。
故选D。
6. 在如图所示的实验情景中，小钢球受到平衡力作用的是（ ）
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 沿斜面滚下的钢球
B. 静止在金属片上的钢球
C. 在水中下沉的钢球

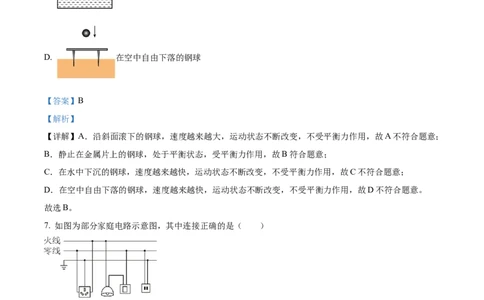

D. 在空中自由下落的钢球
【答案】B
【解析】
【详解】A．沿斜面滚下的钢球，速度越来越大，运动状态不断改变，不受平衡力作用，故A不符合题意；
B．静止在金属片上的钢球，处于平衡状态，受平衡力作用，故B符合题意；
C．在水中下沉的钢球，速度越来越快，运动状态不断改变，不受平衡力作用，故C不符合题意；
D．在空中自由下落的钢球，速度越来越快，运动状态不断改变，不受平衡力作用，故D不符合题意。
故选B。
7. 如图为部分家庭电路示意图，其中连接正确的是（ ）
A. ① B. ② C. ①③ D. ②③
【答案】A
【解析】
【详解】①三孔插座与其他用电器并联，接线是“左零右火上地线”，即三孔插座的上孔接地线，左孔接
零线，右孔接火线，故①正确；
②开关应接在火线与用电器之间，图中开关接在零线与用电器之间，故②错误；
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
③由图知，两孔插座与其他用电器并联，接线是“左零右火”，即左孔接零线，右孔接火线，故③错误。
故A符合题意，BCD不符合题意。
故选A。
8. 高高的旗杆矗立在操场上。旗手缓缓向下拉绳子，旗子就会徐徐上升。这是因为旗杆顶部有一个滑轮，
关于该滑轮的说法正确的是（ ）
A. 它是动滑轮 B. 利用它可以省力
C. 利用它可以省距离 D. 利用它可以改变力的方向
【答案】D
【解析】
【分析】
【详解】旗杆顶部滑轮的轴固定不动，是一个定滑轮；升旗仪式上，旗手缓缓向下拉动绳子，旗子就会徐
徐上升，这是因为用定滑轮可以改变力的方向。定滑轮不省力也不省距离。
故选D。
9. 某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开
关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（
）
A. B.
C. D.
【答案】C
【解析】
【详解】开关断开时，电灯和电铃均不工作，说明开关设在干路上控制所有用电器；开关闭合时，灯亮铃
响，即使电灯因断路不亮，电铃仍可工作，说明电灯和电铃并联，工作不相互影响。如图所示的电路中，
符合设计要求的是C。
故选C。
10. 小明对我国一些科技成就进行了梳理，如下表所示。在“相关内容分析”中存在错误的是（ ）
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
序
科技成就 相关内容分析
号
① 三峡船闸 轮船通行时利用了连通器的特点
② “玉兔号”月球车 车轮宽大可减小对月球表面的压强
③ 神舟飞船返回舱 它在地面附近减速下降过程中机械能不变
④ 国产大飞机C919 机翼获得升力利用了流体压强与流速的关系
A. ① B. ② C. ③ D. ④
【答案】C
【解析】
【详解】A．三峡船闸是应用连通器的原理工作的，实现了上下游船只的正常通航，故A正确，A不符合
题意；
B．“玉兔号”月球车车轮宽大，通过增大受力面积可减小对月球表面的压强，故B正确，B不符合题意；
C．神舟飞船返回舱它在地面附近减速下降过程中，动能减小，重力势能减小，机械能减小，故C错误，C
符合题意；
D．国产大飞机C919机翼上方的空气流速大压强小，机翼下方的空气流速小压强大，机翼上下表面的压强
差，产生向上的升力，获得升力利用了流体压强与流速的关系，故D正确，D不符合题意。
故选C。
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有
多个选项符合题意，全部选对得3分，选对但不全得1分，不选或选错得0分）
11. 在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示。根据表中信息判定下列
说法正确的是（ ）
实验次 物距/ 像距/
像的性质
序 cm cm
倒立、等大、实
1 20
像
2 30 15
倒立、放大、实
3 15 30
像
A. 第1次实验的像距为20cm B. 第2次实验成倒立、缩小的实像
C. 第3次实验成像特点与照相机成像特点相同 D. 若物距是12cm，物体通过透镜所成的像是虚像
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】AB
【解析】
【详解】A．当物距为20cm时，成倒立、等大的实像，则物距等于二倍焦距，即f=10cm，此时像距等于
物距，也为20cm，故A正确；
B．当物距为30cm时，物距大于二倍焦距，所以此时成倒立缩小的实像，故B正确；
C．当物距为15cm时，物距大于一倍焦距小于二倍焦距，所以此时成倒立放大的实像，其应用是幻灯机或
投影仪，而照相机是根据物距大于二倍焦距时，成倒立缩小实像的原理制成的，故C错误；
D．若物距是12cm，即物距大于一倍焦距小于二倍焦距，所以此时成倒立放大的实像，故D错误。
故选AB。
12. 如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S 和S，a、b两表示数
1 2
分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S、断开S，a表示数为0.4（单位为A或
1 2
V）。则（ ）
A. R 的电阻为5Ω B. R 的电阻为7.5Ω
1 2
C. 前一种情况中a表的示数为3V D. 后一种情况中b表的示数为1.2A
【答案】BC
【解析】
【详解】C．当a、b同为电流表时，闭合S 和S，电路被短路，不符合题意；当a、b同为电压表时，闭
1 2
的
合S 和S，电压表a测量R 和R 总电压为3V，电路的总电压为3V，故C正确；
1 2 1 2
B．电压表b测量R 的电压为1V，R 两端的电压为
2 1
U=3V-1V=2V
1
将a、b换为另一种电流表，闭合S、断开S，两电阻并联，电流表b测量干路的总电流，电流表a测量流
1 2
过的R 电流为0.4A，则电阻R 的阻值为
2 2
故B正确；
A．当a、b同为电压表时，闭合S 和S，两电阻串联，电流为
1 2
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
R 的电阻为
1
故A错误；
D．后一种情况中，电流表a测量流过的R 电流为0.4A，流过R 电流为
2 1
电流表b测电路总电流，的示数为
.
I =I+I=02A+0.4A=0.6A
总 1 2
故D错误。
故选BC。
13. 水平桌面上有一底面积为 的柱形平底薄壁容器，容器底部直立一底面积为 的实心圆柱体（与容器
底不密合），圆柱体对容器底的压强为 ，如图所示。向容器中注入质量为 的液体后，圆柱体仍直立于
容器底且未完全浸没，则（ ）
A. 圆柱体所受浮力为 B. 圆柱体所受浮力为
C. 容器底所受液体压强可能为 D. 容器底所受液体压强可能为
【答案】BD
【解析】
【详解】AB．由密度公式可得，容器内液体的体积
圆柱体直立在液体中且与容器底接触，放入圆柱体后容器内液体的深度
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
圆柱体受到的浮力
故A不符合题意，B符合题意；
CD．若圆柱体对容器底部有压力，则容器底受到液体的压强
若圆柱体对容器底部的压力刚好为零时，即圆柱体漂浮，圆柱体所受的浮力等于重力，此时容器底所受液
体压强为
故C不符合题意，D符合题意。
故选BD。
第Ⅱ卷
注意事项：
1.用黑色字迹的签字笔将答案写在“答题卡”上（作图可用2B铅笔）。
2.本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）
14. “一滴独流醋，十里运河香”，醋香四溢属于________现象；“日照海河景，水映彩虹桥”，桥在水
中的倒影是由于光的________形成的。
【答案】 ①. 扩散 ②. 反射
【解析】
【详解】[1]醋香四溢属于扩散现象，是分子不停做无规则运动形成的。
[2]桥在水中的倒影，是由于桥在水面上成的虚像，是平面镜成像，属于光的反射现象。
15. 端午节赛龙舟时，划龙舟的选手看到岸边的景物向后移动，所选参照物是_______；到达终点停止划水，
龙舟由于________仍会继续前进一段距离。
【答案】 ①. 龙舟 ②. 惯性
【解析】
【详解】[1]划龙舟的选手看到岸边的景物向后移动，是以龙舟为参照物，景物相对于龙舟的位置发生了改
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
变。
[2]到达终点停止划水，龙舟由于惯性，要保持原来的运动状态，所以会继续前进一段距离。
16. 在“航天日”主题活动中，小明用塑料瓶自制了“水火箭”（如图所示）。发射时，“水火箭”向下
喷水从而获得升空的动力，利用了物体间力的作用是________的；“水火箭”飞出后，瓶内气体温度降低，
内能________（选填“增大”“减小”或“不变”）。
【答案】 ①. 相互 ②. 减小
【解析】
【详解】[1] 水火箭升空利用的是“反冲力”，即高压气体将水向下喷射出去，对水施加一个向下的力，
物体间的力都是相互的，水对火箭施加一个向上的力，火箭就升空了。
[2] 质量不变的情况下，温度降低，内能一定减小。
17. 利用如图所示的“搬重物利器”搬运大件家具时，先用金属棒撬起家具，再将带有滚轮的底座放入家
具底部，便可以轻松移动家具。其中，金属棒是________（选填“省力”“费力”或“等臂”）杠杆，底
座装有滚轮是为了减小________。
【答案】 ①. 省力 ②. 摩擦
【解析】
【详解】[1]由图可知，中间垫的物块处为杠杆的支点，手在把手处向下摁动杠杆过程中，动力臂大于阻力
臂，为省力杠杆。
[2] 底座装有滚轮，在压力不变的和粗糙程度不变的情况下，变滑动为滚动，减小摩擦力。
18. 小明学习了“电与磁”后，绘制了部分知识的思维导图，如图所示。请写出其中的空缺内容：
①________；②________。
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 磁 ②. 发电机
【解析】
【详解】[1]电流通过导体时，会在导体周围产生磁场，这种现象被称为电流的磁效应。这种磁效应的一个
典型应用就是电磁铁。
[2]闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现
象，发电机就是根据这个原理制成的。
19. 在“练习使用滑动变阻器”的实验中，连接了如图所示电路。闭合开关，当滑片P向________移动时
小灯泡变亮；已知电源电压为9V，小灯泡标有“6V 3W”的字样，当小灯泡正常发光时，滑动变阻器连
入电路的电阻为________Ω。
【答案】 ①. 左 ②. 6
【解析】
【详解】[1]由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，要让小灯泡变亮，电路中的
电流就要变大，即滑动变阻器接入电路中的电阻要变小，所以滑片P应向左移动。
[2]当小灯泡正常发光时,电路中的电流为
滑动变阻器两端的电压
滑动变阻器连入电路的电阻为
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
式及数据代入过程，结果要有数值和单位）
20. 使用厨房中的电热水器将质量为 的水从 加热到 ，该热水器消耗了 的电能。
已知 ，求：
（1）水吸收的热量；
（2）该热水器的热效率。
【答案】（1） ；（2）87.5%
【解析】
【详解】解：（1）水吸收的热量为
（2）该热水器的热效率为
的
答：（1）水吸收 热量为6.3×105J；
（2）该热水器的热效率为87.5%。
21. 在“探究电阻一定时电流与电压关系”的实验中：
（1）请用笔画线代替导线将图中的电路连接完整；_________
（2）在某次实验时两电表的示数如图所示，电压表的示数为_________V，电流表的示数为_________A；
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（3）根据两个小组的实验数据，画出了定值电阻 与 的电流 与电压 关系图像，如图所示。由图
像可知 ______ （选填“大于”“小于”或“等于”）。
【答案】 ①. ②. 2.6 ③. 0.26 ④. 小于
【解析】
【详解】（1）[1]将定值电阻与滑动变阻器串联，滑动变阻器接一个上接线柱和一个下接线柱接入电路，
如下图所示：
（2）[2][3]电压表的示数如图所示，电压表选用小量程，分度值为0.1 V，电压为2.6V。电流表的示数如图
所示，电流表选用小量程，分度值为0.02A，电流为0.26A。
（3）[4]当电压相同时，R 中电流大于R 中电路，据欧姆定律
1 2
得R 小于R。
1 2
22. 如图所示的是一种智能装卸机器人，它能够代替人工进行货物装卸。该机器人在 内将质量为
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
的货物沿竖直方向匀速提升 。 取 ，求：
（1）货物所受的重力；
（2）机器人提升货物的功率。
【答案】（1） ；（2）
【解析】
【详解】解：（1）货物所受的重力
（2）机器人提升货物的功率
答：（1）货物所受的重力是 ；
（2）机器人提升货物的功率是 。
23. 某小组想通过实验探究液体压强与哪些因素有关。老师提供的器材有压强计、大水槽、刻度尺及足量
的水，实验时将压强计的探头放在水中，U形管左右两侧液面高度差的大小可以反映薄膜所受压强的大小，
如图所示。
该小组同学利用上述器材进行实验，并在下表中记录了实验获得的数据。
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
实验序号 探头浸入水中深度h/cm 探头朝向 U形管两侧液面高度差 /cm
① 10 向上 9
② 15 向上 13
③ 20 向上 17
④ 15 向下 13
⑤ 15 向左 13
请你解答如下问题：
（1）分析表中___________（填实验序号）三组数据可知：在液体内部的同一深度，向各个方向的压强都
相等；
（2）分析表中①②③三组数据，可初步得出结论：在同种液体中，____________；
（3）若在以上实验器材的基础上，再增加足量的食用盐，还可以探究液体压强与__________是否有关。
【答案】 ①. ②④ ②. 深度越深，压强越大 ③. 液体的密度
【解析】
【详解】（1）[1]②④⑤三次实验只有探头方向不同，其他因素相同，故探究的是液体压强与方向的关系，
根据实验数据可知，在同一液体的同一深度，向各个方向压强相等。
（2）[2]分析表中①②③三组数据，只有深度不同，故探究的是液体压强与深度的关系，根据实验数据可
知，同一液体，深度越深，压强越大。
（3）[3]要探究体压强与液体的密度有关，则只改变液体密度，其他条件均保持不变，故再增加足量的食
用盐。利用题中所给实验仪器，可以探究液体压强是否与液体的密度有关。
24. 喜欢篆刻的津津同学购买了一块练习用的印章石料，他想知道这块石料的密度，于是从家中找到如图
所示的器材和足够长的细线、足量的水（水的密度为 ）。请你从中选用合适的器材，帮他设计一个测
量该石料密度的实验方案。要求：
（1）写出主要的实验步骤及所需测量的物理量；
（2）写出石料密度的数学表达式（用已知量和测量量表示）。
【答案】（1）见解析；（2）
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】（1）①用电子秤称出石料的质量 ；
②将盛有适量水的玻璃杯放到电子秤上，读出示数 ；
③用细线系住石料浸没在水中（不与杯底或侧壁接触），读出示数 。
（2） 石料浸没水中排开水的质量
由 可得，石料的体积
石料的密度
故石料的密度为： 。
25. 生物小组的同学们在冬天利用杂草、落叶及泥土等材料制作花肥时，发现天气太冷肥料不易发酵，于
是他们想制作一个电加热垫给肥料加热。
【初步设计】选取一根粗细均匀的电热丝，将其接在电压恒为 的电源上（如图所示），加热功率为 ，
该电热丝的电阻 ____________。（不考虑温度对电阻的影响）
【改进设计】为获得不同的加热功率，从电热丝的中点处引出一条导线，将电热丝以不同方式连接在电压
为 的电源上，可以得到另外两个加热功率 和 ，且 。请你在图甲、乙中将各元件连接成符合
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
改进要求的电路，并推导出 与 之比。说明：电热丝上只有 三处能接线，电热丝的额定电流满
足设计需求。_____
【优化设计】为方便操控，再增加一个单刀双掷开关 ，通过开关 的通断和 在1、2触点间的切换，
实现加热垫 和 三档功率的变换。请你在图中将各元件连接成符合优化要求的电路。注意：无论怎
样拨动开关，不能出现电源短路。____
【答案】 ①. ②. ， ，推导见解析
③.
【解析】
【详解】【初步设计】
根据 得
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【改进设计】设计甲乙电路图如图所示
将电热丝的中点与一端相连，另一端接电源，此时电阻为 ，功率为
将电热丝的中点与一端相连，然后将这一端与电源的一端相连，电源的另一端与电热丝的另一端相连，实
际上是 和 并联，此时的总电阻为
为
总功率
P 与P 之比为
1 2
【优化设计】当S与2触点接触，S 断开时，只有R 的简单电路，此时加热垫处于P 功率档；
0 0 0
当只闭合S 时，只有 的简单电路，此时加热垫处于P 功率档；
0 1
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
当S与1触点接触，S 闭合时， 和 并联，此时加热垫处于P 功率档；
0 2
优化设计如图所示：
