2024 年上海市初中学业水平考试
物理试卷
考生注意：
1.本场考试时间60分钟，试卷共5页，满分70分，答题纸共2页。
2.作答前，在答题纸指定位置填写姓名、报名号、座位号。将核对后的条形码贴在答题纸指
定位置。
3.所有作答务必填涂或书写在答题纸上与试卷题号对应的区域，不得错位。在试卷上作答一
律不得分。
4.选择题和作图题用2B铅笔作答，其余题型用黑色字迹钢笔、水笔或圆珠笔作答。

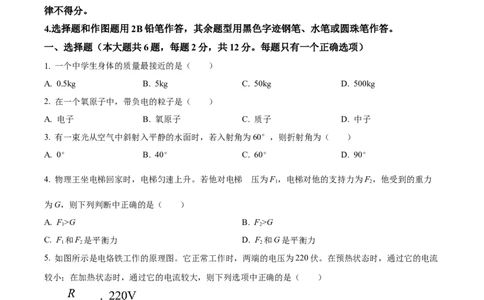

一、选择题（本大题共6题，每题2分，共12分。每题只有一个正确选项）
1. 一个中学生身体的质量最接近的是（ ）
A. 0.5kg B. 5kg C. 50kg D. 500kg
2. 在一个氧原子中，带负电的粒子是（ ）
A. 电子 B. 氧原子 C. 质子 D. 中子
3. 有一束光从空气中斜射入平静的水面时，若入射角为60°，则折射角为（ ）
A. 0° B. 40° C. 60° D. 90°
的
4. 物理王坐电梯回家时，电梯匀速上升。若他对电梯 压为F，电梯对他的支持力为F，他受到的重力
1 2
为G，则下列判断中正确的是（ ）
A. F>G B. F>G
1 2
C. F 和F 是平衡力 D. F 和G是平衡力
1 2 2
5. 如图所示是电烙铁工作的原理图。它正常工作时，两端的电压为220伏。在预热状态时，通过它的电流
较小；在加热状态时，通过它的电流较大，则下列选项中正确的是（ ）
.
A 闭合开关S，此时小灯熄灭，处于预热状态
B. 断开开关S，此时小灯发光，处于加热状态
C. 闭合开关S，此时小灯发光，处于预热状态
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
D. 闭合开关S，此时小灯熄灭，处于加热状态
6. 光具座上有凸透镜、光屏及发光源各一个。当光屏和凸透镜的距离为10cm时，此时在光屏上成缩小的
像。物理王把光屏沿着光具座移动5cm后，再次移动光源的位置使成清晰的像。对于该像的情况，下列选
项正确的是（ ）
A. 一定成放大的像 B. 可能成缩小的像
C. 成像可能比原来小 D. 成像一定比原来小
二、填空题（本大题共7题，共24分）
7. 家庭电路中的冰箱和空调是________连接的（选填“串联”或“并联”），标有“220V 100W”的电器
正常工作时，两端的电压为________V，当此电器正常工作2小时，耗电为________度。

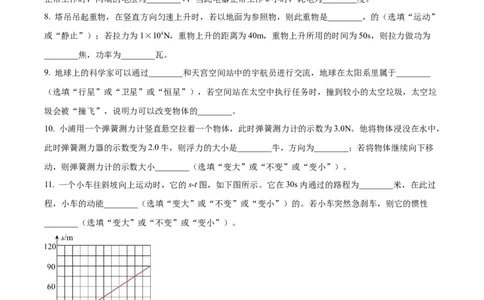

8. 塔吊吊起重物，在竖直方向匀速上升时，若以地面为参照物，则此重物是________，的（选填“运动”
或“静止”）；若拉力为1×104N，重物上升的距离为40m，重物上升所用的时间为50s，则拉力做功为
________焦，功率为________瓦。
9. 地球上的科学家可以通过________和天宫空间站中的宇航员进行交流，地球在太阳系里属于________
（选填“行星”或“卫星”或“恒星”），若空间站在太空中执行任务时，撞到较小的太空垃圾，太空垃
圾会被“撞飞”，说明力可以改变物体的________。
10. 小浦用一个弹簧测力计竖直悬空拉着一个物体，此时弹簧测力计的示数为3.0N。他将物体浸没在水中，
此时弹簧测力器的示数变为2.0牛，则浮力的大小是________牛，方向为________；若将物体继续向下移
动，则弹簧测力计的示数大小________（选填“变大”或“不变”或“变小”）。
11. 一个小车往斜坡向上运动时，它的s-t图，如下图所示。它在30s内通过的路程为________米，在此过
程，小车的动能________（选填“变大”或“不变”或“变小”）的。若小车突然急刹车，则它的惯性
________（选填“变大”或“不变”或“变小”）。
12. 如下图所示的风铃有七根长短不同的小棍，物理王兴趣的同学在敲打小棍时，发现它们发出的声音不
同，经研究可得：如表一所示是同一铁棍在不同长度L时敲击的振动频率f。
0
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
实验
① ② ③ ④ ⑤
序号
L
（cm 5 10 15 20 25
）
F
0 70 50 40 30 20
（Hz
0 0 0 0 0
）
（1）判断同一铁棍长度L与音调的关系，并说明理由________。
（2）要用这种材料做一个乐器，发出do re mi fa so laxi的音时，re的音小于500Hz，请你判断该乐器的长
度________10cm（选填“大于”或“等于”或“小于”）。
的
13. 如下图所示 电路中，在定值电阻R 或滑动变阻器R 中，仅有一个发生故障，小浦为研究故障的原因，
1 2
特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化情况及
对应故障_________。
方案二：用一个完好的电阻R 来替换R 来判断发生的故障，可选用的电阻R 的阻值_________。
0 1 0
A.R>R B.R=R C.R<R
0 1 0 1 0 1
三、作图题（本大题共2题，共4分）
14. 如图所示，静止的小球所受的重力为10牛，请用力的图示法画出该球所受的重力G。
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
15. 根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′．

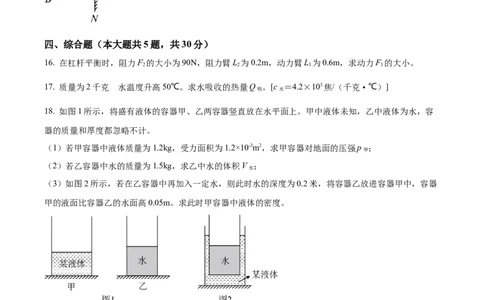

四、综合题（本大题共5题，共30分）
16. 在杠杆平衡时，阻力F 的大小为90N，阻力臂L 为0.2m，动力臂L 为0.6m，求动力F 的大小。
2 2 1 1
的
17. 质量为2千克 水温度升高50℃。求水吸收的热量Q 。[c ＝4.2×103焦/（千克·℃）]
吸 水
18. 如图1所示，将盛有液体的容器甲、乙两容器竖直放在水平面上。甲中液体未知，乙中液体为水，容
器的质量和厚度都忽略不计。
（1）若甲容器中液体质量为1.2kg，受力面积为1.2×10-3m2，求甲容器对地面的压强p ；
甲
（2）若乙容器中水的质量为1.5kg，求乙中水的体积V ；
水
（3）如图2所示，若在乙容器中再加入一定水，则此时水的深度为0.2米，将容器乙放进容器甲中，容器
甲的液面比容器乙的水面高0.05m。求此时甲容器中液体的密度。
19. 在下图所示的电路中，电阻R 的阻值为10Ω，电源电压为15V。
1
（1）①求此时通过电阻R 的电流I。
1 1
（2）②把滑动变阻器R 与电流表（量程为0-0.6A）以某种方式接入电路中，发现电路中最小电功率为
2
27W。
a.判断电阻R 与电阻R 的连接方式，并说明理由。
1 2
b.求电路中滑动变阻器的最大阻值R 。
max
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
c.求电路中的最大电功率P 。
max
20. 物理王兴趣小组的同学小徐和小王做“测定小灯泡的电功率”实验，现有电源（电源电压未知且不
变）、滑动变阻器两个分别标有A“5Ω 3A”B“20Ω2A”字样，待测小灯（标有“2.5V”字样）、电流
表、电压表、开关及导线若干。小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并
联在待测小灯泡两端，将滑动变阻器的滑片移至最大阻值处；闭合开关S后，此时电压表如图所示，他发
现无法继续实验。小王选取另一个变阻器进行实验，并将电压表并联在电路中某处；移动滑片，进行实验，
记录数据如下表，并用其中一组数据成功计算出小灯泡的额定电功率。
物理
电压U 电流I
量
（伏） （安）
实验序号
.
1 3.0 022
2 2.0 0.28
3 1.5 0.30
①测定小灯泡电功率的实验原理是___________。
②请通过以上信息判断，小王同学所选滑动变阻器规格为___________，电压表并联在__________两端
（选填“电源”或“待测小灯泡”或“滑动变阻器”）。
③请根据相关信息计算出小灯泡的额定功率P 。（需写出主要推理和计算过程）（ ）
额
5
