2016 年上海中考物理试卷
一、选择题（每小题 2 分，共 16 分）
1．下列粒子中，带负电的是（ ）
A．电子 B．中子 C．质子 D．核子
2．我们能分辨女高音、女中音，这主要是根据声音有不同的（ ）
A．响度 B．音调 C．音色 D．振幅
3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程

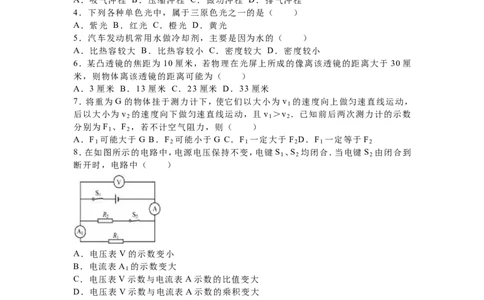

4．下列各种单色光中，属于三原色光之一的是（ ）
A．紫光 B．红光 C．橙光 D．黄光
5．汽车发动机常用水做冷却剂，主要是因为水的（ ）
A．比热容较大 B．比热容较小 C．密度较大 D．密度较小
6．某凸透镜的焦距为 10 厘米，若物理在光屏上所成的像离该透镜的距离大于 30 厘
米，则物体离该透镜的距离可能为（ ）
A．3 厘米 B．13 厘米 C．23 厘米 D．33 厘米
7．将重为 G 的物体挂于测力计下，使它们以大小为 v 的速度向上做匀速直线运动，
1
后以大小为 v 的速度向下做匀速直线运动，且 v ＞v ．已知前后两次测力计的示数
2 1 2
分别为 F 、F ，若不计空气阻力，则（ ）
1 2
A．F 可能大于 G B．F 可能小于 G C．F 一定大于 F D．F 一定等于 F
1 2 1 2 1 2
8．在如图所示的电路中，电源电压保持不变，电键 S 、S 均闭合．当电键 S 由闭合到
1 2 2
断开时，电路中（ ）
A．电压表 V 的示数变小
B．电流表 A 的示数变大
1
C．电压表 V 示数与电流表 A 示数的比值变大
D．电压表 V 示数与电流表 A 示数的乘积变大
二、填空题（共 23 分）
9．家庭电路中，电视机与电灯是的 （ 选择“串联”或“并联”）；电灯
工作时消耗的是 能；额定功率为 0.5 千瓦的用电器正常工作 3 小时，耗
电 度．
10．如图所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的
（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的
（选填“运动”或“静止”），其重力势能 （ 选填“增大”、“不变”或
“减小”）．
第1页（共19页）11．一壶水在炉火上加热，水温升高，其内能 （ 选填“增大”、“不变”
或“减小”），改变物体内能有两种方式，这是通过 方式改变其内能的．
2 千克的水温度升高 10℃，水吸收的热量为 焦．[c =4.2×103焦/（千
水
克•℃） ．
12．某导体两端的电压为 3 伏时，10 秒内通过导体横截面的电荷量为 3 库，通过该导
]
体的电流为 安，这段时间内电流做功为 焦，该导体两端电
压改变为 6 伏时，其电阻为 欧．

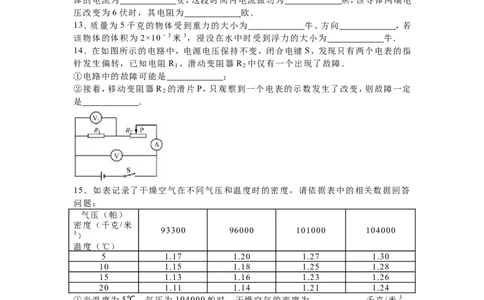

13．质量为 5 千克的物体受到重力的大小为 牛、方向 ，若
该物体的体积为 2×10﹣3米 3，浸没在水中时受到浮力的大小为 牛．
14．在如图所示的电路中，电源电压保持不变，闭合电键 S，发现只有两个电表的指
针发生偏转，已知电阻 R 、滑动变阻器 R 中仅有一个出现了故障．
1 2
①电路中的故障可能是 ；
②接着，移动变阻器 R 的滑片 P，只观察到一个电表的示数发生了改变，则故障一定
2
是 ．
15．如表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数据回答
问题：
气压（帕）
密度（千克/米
93300 96000 101000 104000
3）
温度（℃）
5 1.17 1.20 1.27 1.30
10 1.15 1.18 1.25 1.28
15 1.13 1.16 1.23 1.26
20 1.11 1.14 1.21 1.24
①当温度为 5℃、气压为 104000 帕时，干燥空气的密度为 千克/米 3．
②干燥空气的密度与气压的关系是： ．
③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度
夏季干燥空气的密度（选填“大于”、“等于”或“小于”）．
三、作图题（共 7 分）
16．在如图中，小球受到绳子的拉力 F 为 2 牛．用力的图示法画出拉力 F．
第2页（共19页）17．在图中，根据给出的入射光线 AO 画出反射光线 OB，并标出反射角的度数．

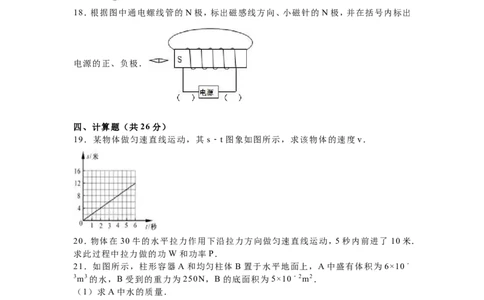

18．根据图中通电螺线管的 N 极，标出磁感线方向、小磁针的 N 极，并在括号内标出
电源的正、负极．
四、计算题（共 26 分）
19．某物体做匀速直线运动，其 s﹣t 图象如图所示，求该物体的速度 v．
20．物体在 30 牛的水平拉力作用下沿拉力方向做匀速直线运动，5 秒内前进了 10 米．
求此过程中拉力做的功 W 和功率 P．
21．如图所示，柱形容器 A 和均匀柱体 B 置于水平地面上，A 中盛有体积为 6×10﹣
3m3的水，B 受到的重力为 250N，B 的底面积为 5×10﹣2m2．
（1）求 A 中水的质量．
（2）求 B 对水平地面的压强．
（3）现沿水平方向在圆柱体 B 上截去一定的厚度，B 剩余部分的高度与容器 A 中水
的深度之比 h ′：h 为 2：3，且 B 剩余部分对水平地面的压强等于水对容器 A 底部
B 水
的压强，求 B 的密度 ρ ．
B
第3页（共19页）22．在如图所示的电路中，电源电压保持不变．闭合电键 S 后，电压表的示数为 1 伏，
电流表的示数为 0.1 安．
①求电阻 R 的阻值．
1
②在移动变阻器 R 滑片 P 的过程中，当电阻 R 两端的电压分别为 U 、8U 时，变阻
2 1 0 0
器 R 的电功率相等，求电源电压 U．
2
五、实验题（共 18 分）

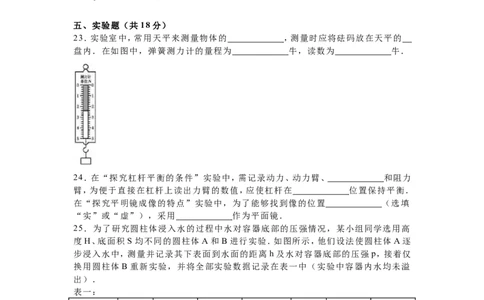

23．实验室中，常用天平来测量物体的 ，测量时应将砝码放在天平的
盘内．在如图中，弹簧测力计的量程为 牛，读数为 牛．
24．在“探究杠杆平衡的条件”实验中，需记录动力、动力臂、 和阻力
臂，为便于直接在杠杆上读出力臂的数值，应使杠杆在 位置保持平衡．
在“探究平明镜成像的特点”实验中，为了能够找到像的位置 （选填
“实”或“虚”），采用 作为平面镜．
25．为了研究圆柱体浸入水的过程中水对容器底部的压强情况，某小组同学选用高
度 H、底面积 S 均不同的圆柱体 A 和 B 进行实验．如图所示，他们设法使圆柱体 A 逐
步浸入水中，测量并记录其下表面到水面的距离 h 及水对容器底部的压强 p，接着仅
换用圆柱体 B 重新实验，并将全部实验数据记录在表一中（实验中容器内水均未溢
出）．
表一：
实验 实验
圆柱体 h（米） p（帕） 圆柱体 h（米） p（帕）
序号 序号
1 0 7000 7 0 7000
A B
2 0.10 7200 8 0.12 7400
H 为 0.4 H 为 0.3
3 0.20 7400 9 0.18 7600
米 米
4 0.40 7800 10 0.24 7800
S 为 0.03 S 为 0.05
5 0.50 7800 11 0.30 8000
米 2 米 2
6 0.60 7800 12 0.40 8000
①分析比较实验序号 数据中 p 和 h 的关系及相关条件，可得出的初步
结论是：同一圆柱体浸入水的过程中，当 h＜H 时，p 随 h 的增大而增大．
第4页（共19页）②分析比较实验序号 4、5 与 6 或 11 与 12 数据中 p 和 h 的关系及相关条件，可得出的
初步结论是：同一圆柱体浸入水的过程中， ．
③由实验序号 3 与 8 或 4 与 10 的数据及相关条件，发现两圆柱体浸入水的过程中，
存在 h 不同而 p 相同的现象．若用圆柱体 A、B 进一步实验，请在表二中填入拟进行
实验的数据，使每一组实验中水对容器底部的压强 p 相同．
表二
实验组号 h （米） h （米）
A B
第Ⅰ组 0.10
第Ⅱ组 0.18
26．小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为 2 伏的整数倍
且保持不变）、待测电阻 R、电流表、电压表（只有 0﹣3 伏档完好）、滑动变阻器（标有
“20Ω 2A”字样）、电键以及导线若干．实验中，小华正确连接断路，且使变阻器接入
电路中的电阻最大，闭合电键时电表示数如图（a）、（b）所示．
小华的实验记录
实验序号 电压表示数（伏） 电流表示数（安）
1 1.4 0.30
2 … …
3 … …
①通过计算说明实验所用电源的电压．
②小华移动变阻器的滑片，观察到电表示数变化范围较小．然后他调整了电表的接入
位置重新实验：
（a）根据图中电表的示数等信息判断，在闭合电键时能否使变阻器接入电路中的电
阻最大，并简述理由．
（b）根据小华重新实验中所记录的一组数据（见表），计算待测电阻 R 的阻值（精确
x
到 0.1 欧）．
第5页（共19页）2016 年上海市中考物理试卷
参考答案与试题解析
一、选择题（每小题 2 分，共 16 分）
1．下列粒子中，带负电的是（ ）
A．电子 B．中子 C．质子 D．核子
【考点】分子和原子组成物质．
【分析】据原子结构的相关基础知识可以确定带负电的微粒是哪一个．
【解答】解：由原子结构的相关知识可知：原子是由带负电的电子和原子核组成的，原
子核又是由带正电的质子和不带电的中子构成的．所以原子中带负电的粒子是电子．
故选 A．
2．我们能分辨女高音、女中音，这主要是根据声音有不同的（ ）
A．响度 B．音调 C．音色 D．振幅
【考点】音调、响度与音色的区分．
【分析】解决此题的关键是要知道声音的响度与声源振动的幅度有关，振动幅度越大，
响度越大；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高；发声体
不同发出声音的音色一般不同．
【解答】解：女高音和女中音不同的主要是音调，是由于声带振动的频率不同引起的．
故选 B．
3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
【考点】内燃机的四个冲程．
【分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上
运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混
合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃
烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能．
【解答】解：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能
转化为机械能；
故选：C．
4．下列各种单色光中，属于三原色光之一的是（ ）
A．紫光 B．红光 C．橙光 D．黄光
【考点】色光的三原色和颜料的三原色．
【分析】彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种
色光叫色光的三原色．
【解答】解：用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成
的，因此红、绿、蓝被称为色光的三原色．
故选 B．
5．汽车发动机常用水做冷却剂，主要是因为水的（ ）
第6页（共19页）A．比热容较大 B．比热容较小 C．密度较大 D．密度较小
【考点】水的比热容的特点及应用．
【分析】水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收
的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、
防冻剂等．
【解答】解：汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害
发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得
太高．
故选 A．
6．某凸透镜的焦距为 10 厘米，若物理在光屏上所成的像离该透镜的距离大于 30 厘
米，则物体离该透镜的距离可能为（ ）
A．3 厘米 B．13 厘米 C．23 厘米 D．33 厘米
【考点】凸透镜成像规律及其探究实验．
【分析】（1）凸透镜成像的三种情况：u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u
＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．
（2）实像用光屏能接到，虚像用光屏呈接不到．
【解答】解：凸透镜的焦距为 10 厘米，像距 v=30cm＞2f=2×10cm，则物体离该透镜
的距离 2f＞u＞f，即 20cm＞u＞10cm，所以 u=13cm 符合题意．
故选 B．
7．将重为 G 的物体挂于测力计下，使它们以大小为 v 的速度向上做匀速直线运动，
1
后以大小为 v 的速度向下做匀速直线运动，且 v ＞v ．已知前后两次测力计的示数
2 1 2
分别为 F 、F ，若不计空气阻力，则（ ）
1 2
A．F 可能大于 G B．F 可能小于 G C．F 一定大于 F D．F 一定等于 F
1 2 1 2 1 2
【考点】力与运动的关系．
【分析】弹簧测力计拉着同一物体竖直向上运动时，竖下方向上物体受到拉力和重力
作用，拉力和重力是一对平衡力．
【解答】解：物体两次都做匀速直线运动，拉力等于重力，由于物体的重力相同，因此
拉力相等，即 F =F ．故 ABC 错误，D 正确．
1 2
故选 D．
8．在如图所示的电路中，电源电压保持不变，电键 S 、S 均闭合．当电键 S 由闭合到
1 2 2
断开时，电路中（ ）
A．电压表 V 的示数变小
B．电流表 A 的示数变大
1
C．电压表 V 示数与电流表 A 示数的比值变大
D．电压表 V 示数与电流表 A 示数的乘积变大
第7页（共19页）【考点】电路的动态分析．
【分析】当电键 S 、S 均闭合时，R 与 R 并联，电压表测电源的电压，电流表 A 测干
1 2 1 2
路电流，电流表 A 测 R 支路的电流；当电键 S 断开时，电路为 R 的简单电路，电压
1 1 2 1
表测电源的电压，两电流表均测通过 R 的电流，根据电源的电压可知电压表示数的
1
变化，根据并联电路中各支路独立工作、互不影响可知通过 R 电流的变化，根据并联
1
电路的电流特点可知干路电流的变化，然后判断选项得出答案．
【解答】解：当电键 S 、S 均闭合时，R 与 R 并联，电压表测电源的电压，电流表 A
1 2 1 2
测干路电流，电流表 A 测 R 支路的电流；
1 1
当电键 S 断开时，电路为 R 的简单电路，电压表测电源的电压，两电流表均测通过
2 1
R 的电流，
1
因电源电压保持不变，
所以，电压表 V 的示数不变，故 A 错误；
因并联电路中各支路独立工作、互不影响，
所以，通过 R 的电流不变，即电流表 A 的示数不变，
1 1
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表 A 的示数变小，
则电压表 V 示数与电流表 A 示数的比值变大，电压表 V 示数与电流表 A 示数的乘积
变小，故 C 正确、D 错误．
故选 C．
二、填空题（共 23 分）
9．家庭电路中，电视机与电灯是的 并联 （ 选择“串联”或“并联”）；电灯工作
时消耗的是 电 能；额定功率为 0.5 千瓦的用电器正常工作 3 小时，耗电 1. 5
度．
【考点】串联电路和并联电路的辨别；电功率与电能、时间的关系．
【分析】（1）并联电路中的用电器是互不影响的．
（2）电流做功的过程就是消耗电能的过程；
（3）据公式 W=Pt 计算即可得到电能．
【解答】解：家庭电路中，电视机与电灯是互不影响的，所以是并联的关系；
电灯工作时是电流做功的过程，也是消耗电能的过程；
此时消耗的电能是：W=Pt=0.5kW×3h=1.5kW•h；
故答案为：并联；电；1.5；
10．如图所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的 运动
状态 （ 选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的
运动 （ 选填“运动”或“静止”），其重力势能 增大 （ 选填“增大”、“不变”
或“减小”）．
【考点】力的作用效果；参照物及其选择；动能和势能的大小变化．
第8页（共19页）【分析】（1）力的作用效果是改变物体的形状和改变物体的运动状态；物体运动状态
的改变指：物体方向的改变和物体速度的改变；
（2）若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若是
位置没有变化就说物体是静止的；
（3）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越
大．
【解答】解：（1）在力的作用下，球向上飞出过程中，运动方向和速度都发生了变化，
也就是力改变了球的运动状态；
（2）球在上升过程中，以地面为参照物，球与地面的位置发生了变化，所以球是运动
的；
（3）球向上运动的过程中，质量不变，速度减小、动能减少；但所处高度增加、重力势
能增大．
故答案为：运动状态；运动；增大．
11．一壶水在炉火上加热，水温升高，其内能 增大 （ 选填“增大”、“不变”或
“减小”），改变物体内能有两种方式，这是通过 热传递 方式改变其内能的．2 千
克的水温度升高 10℃，水吸收的热量为 8.4×1 0 4 焦．[c =4.2×103焦/（千
水
克•℃） ．
【考点】物体内能的改变；热传递改变物体内能；热量的计算．
]
【分析】（1）内能与物体的质量、温度以及状态有关；
（2）改变物体内能有两种方法，一是做功，二是热传递，做功是能量的转化，而热传递
是能量的转移；
（3）已知水的比热容、质量和升高的温度，可利用公式 Q=cm△t 计算水吸收的热量．
【解答】解：当物体的状态和质量均不变时，温度升高，内能增加；因此一壶水在炉火
上加热，水温升高，其内能增大；该过程是通过热传递改变水的内能的；
水吸收的热量：Q=cm（t﹣t ）=4.2×l03J/（kg•℃）×2kg×10℃=8.4×104J．
0
故答案为：增大；热传递；8.4×104．
12．某导体两端的电压为 3 伏时，10 秒内通过导体横截面的电荷量为 3 库，通过该导
体的电流为 0. 3 安，这段时间内电流做功为 9 焦，该导体两端电压改变为 6 伏
时，其电阻为 1 0 欧．
【考点】电量及其计算；欧姆定律的应用．
【分析】已知 10 秒内通过某导体横截面的电荷量，根据 I= 求出通过的电流，根据欧
姆定律求出导体的电阻，再根据 W=UIt=UQ 求出电流做的功．
【解答】解：通过该导体的电流：I= = =0.3A；
由 I= 可得，导体的电阻：R= = =10Ω；
电流做的功：W=UIt=UQ=3V×3C=9J；
第9页（共19页）因为导体的电阻与材料、长度以及横截面积有关，与导体两端电压以及通过的电流无
关，因此当导体两端电压改变为 6 伏时，其电阻仍为 10Ω．
故答案为：0.3；9；10．
13．质量为 5 千克的物体受到重力的大小为 4 9 牛、方向 竖直向下 ，若该物体
的体积为 2×10﹣3米 3，浸没在水中时受到浮力的大小为 19. 6 牛．
【考点】重力的计算；重力的方向；浮力大小的计算．
【分析】①利用 G=mg 计算物体的重力，重力的方向总是竖直向下的；
②物体浸没在水中时，排开水的体积等于其自身体积，根据阿基米德原理求出物体浸
没时受到的浮力．
【解答】解：①物体的重力：
G=mg=5kg×9.8N/kg=49N，方向竖直向下；
②它浸没在水中时受到的浮力：
F =ρ gV =ρ gV=1.0×103kg/m3×9.8N/kg×2×10﹣3m3=19.6N．
浮 水 排 水
故答案为：49；竖直向下；19.6．
14．在如图所示的电路中，电源电压保持不变，闭合电键 S，发现只有两个电表的指
针发生偏转，已知电阻 R 、滑动变阻器 R 中仅有一个出现了故障．
1 2
①电路中的故障可能是 R 开路或 R 短路 ；
1 1
②接着，移动变阻器 R 的滑片 P，只观察到一个电表的示数发生了改变，则故障一定
2
是 R 短路 ．
1
【考点】电流表、电压表在判断电路故障中的应用．
【分析】已知电阻 R 、滑动变阻器 R 中仅有一个出现了故障，分别列举可能出现的 4
1 2
种情况：电阻 R 开路；电阻 R 断路；滑动变阻器开路；滑动变阻器短路，所发生的现
1 1
象与题目对比，符合的即为可能出现的故障．
【解答】解：①若电阻 R 开路，两个电压表的正负接线柱通过变阻器、导线接在电源
1
正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为 0，电流表无示
数，两个表有示数；
若电阻 R 短路，电压表 V 无示数；电压表 V 通过导线接在电源上，电流表测量通过
1 1
变阻器的电流，二者都有示数，两个表有示数；
若滑动变阻器开路，电压表 V 无示数，电流表无示数；电压表 V 的正负接线柱通过
1
导线接在电源正负极上，电压表有示数，只有一个表有示数；
若滑动变阻器短路，两个电压表测量的都电源的电压，都有示数；电流表测量的是通
过电阻 R 的电流，也有示数，三个表都有示数；
1
综上，电路中的故障可能是电阻 R 开路或若电阻 R 短路；
1 1
②若电阻 R 开路，电压表与变阻器串联，电压表 V1 示数始终接近电源电压，电流表
1
无示数，电压表 V 为电源电压不变；
第10页（共19页）若 R 短路，电压表 V1 示数为 0，电压表 V 示数为电源电压，而电压表测通过变阻器
1
的电流，当移动 R 滑片 P 时，由欧姆定律，电流表示数发生变化．
2
所以，移动变阻器 R 的滑片 P，只观察到一个电表的示数发生了改变，则故障一定是
2
R 短路．
1
故答案为：① R 开路或 R 短路；
1 1
②R 短路．
1
15．如表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数据回答
问题：
气压（帕）
密度（千克/米
93300 96000 101000 104000
3）
温度（℃）
5 1.17 1.20 1.27 1.30
10 1.15 1.18 1.25 1.28
15 1.13 1.16 1.23 1.26
20 1.11 1.14 1.21 1.24
①当温度为 5℃、气压为 104000 帕时，干燥空气的密度为 1.3 0 千克/米 3．
②干燥空气的密度与气压的关系是： 气压越大，密度越大 ．
③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度 大于
夏季干燥空气的密度（选填“大于”、“等于”或“小于”）．
【考点】密度与温度．
【分析】空气的密度受气压、温度的影响明显，对数据进行分析后回答相关问题．
【解答】解：由实验数据知，
①当温度为 5℃、气压为 104000 帕时，干燥空气的密度为 1.30 千克/米 3；
②当温度一定时，随气压的增大，空气密度逐渐增大，所以干燥空气的密度与气压的
关系是：气压越大，密度越大；
③当气压一定时，温度越高，空气密度越小；反之，温度越低，气压越大．所以该地区
冬季干燥空气的密度大于夏季干燥空气的密度．
故答案为：① 1.30；②气压越大，密度越大；③大于．
三、作图题（共 7 分）
16．在如图中，小球受到绳子的拉力 F 为 2 牛．用力的图示法画出拉力 F．
【考点】力的示意图．
【分析】要解决此题需要掌握力的图示的画法：将力的大小、方向、作用点表示在图上．
在画力的图示时，一定要注意画出标度．
【解答】解：可设标度为 1N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向
上，大小为 2N．故答案为：
第11页（共19页）17．在图中，根据给出的入射光线 AO 画出反射光线 OB，并标出反射角的度数．
【考点】作光的反射光路图．
【分析】①根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射
光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角．
②要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光
线与法线的夹角．
【解答】解：
由图可知，入射角等于 50°，根据光的反射定律可知，反射角也等于 50°；图中法线已
画出，根据反射角等于入射角，然后在法线右侧画出反射光线 OB，并标明反射角的
度数．如图所示：
18．根据图中通电螺线管的 N 极，标出磁感线方向、小磁针的 N 极，并在括号内标出
电源的正、负极．
【考点】通电螺线管的极性和电流方向的判断；磁感线及其特点．
【分析】利用螺线管的左端为 N 极，结合磁感线的特点可以确定磁感线的方向．
利用线圈的绕向和螺线管的 N、S 极，结合安培定则可以确定螺线管中电流的方向，
进一步可以得到电源的正负极．
【解答】解：螺线管的左端为 S 极，右端为 N 极，磁感线从磁体的 N 极出发，回到 S 极，
所以可以确定螺线管周围磁场的方向是从右向左的．
根据螺线管的右端为 N 极，以及线圈的绕向利用安培定则可以确定螺线管中电流是
从螺线管的左端流入右端流出．
第12页（共19页）根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可
以确定电源的右端为负极，左端为正极．
如下图所示：
四、计算题（共 26 分）
19．某物体做匀速直线运动，其 s﹣t 图象如图所示，求该物体的速度 v．
【考点】速度与物体运动．
【分析】从 s﹣t 图象中任意读出某一时间对应的路程或某一路程对应的时间，利用
v= 即可求解速度．
【解答】解：由图可知，当 t=6s 时，物体通过的路程 s=12m，
则物体的速度：v= = =2m/s．
答：该物体的速度 v 为 2m/s．
20．物体在 30 牛的水平拉力作用下沿拉力方向做匀速直线运动，5 秒内前进了 10 米．
求此过程中拉力做的功 W 和功率 P．
【考点】功的计算；功率的计算．
【分析】知道水平拉力的大小和前进的距离，根据 W=Fs 求出拉力做的功，根据 P=
求出功率的大小．
【解答】解：拉力做的功：
W=Fs=30N×10m=300J，
拉力的功率：
P= = =60W．
答：此过程中拉力做的功为 300J，功率为 60W．
第13页（共19页）21．如图所示，柱形容器 A 和均匀柱体 B 置于水平地面上，A 中盛有体积为 6×10﹣
3m3的水，B 受到的重力为 250N，B 的底面积为 5×10﹣2m2．
（1）求 A 中水的质量．
（2）求 B 对水平地面的压强．
（3）现沿水平方向在圆柱体 B 上截去一定的厚度，B 剩余部分的高度与容器 A 中水
的深度之比 h ′：h 为 2：3，且 B 剩余部分对水平地面的压强等于水对容器 A 底部
B 水
的压强，求 B 的密度 ρ ．
B
【考点】压强的大小及其计算；密度公式的应用；液体压强计算公式的应用．
【分析】（1）知道水的体积和密度，利用 m=ρV 求水的质量；
（2）B 对水平地面的压力等于 B 的重力，利用压强公式求 B 对水平地面的压强；
（3）求出剩余部分对地面的压强 p ′=ρ gh ′，而水对容器底的压强 p =ρ gh ，由
B B B 水 水 水
题知，为 B 剩余部分对水平地面的压强等于水对容器 A 底部的压强，h ′：h =2：3，
B 水
据此求 B 的密度．
【解答】解：
（1）水的体积：V =6×10﹣3m3，
水
根据 ρ= 可得水的质量：
m =ρ V =1×103kg/m3×6×10﹣3m3=6kg；
水 水 水
（2）B 对水平地面的压力：
F =G =250N，
B B
B 对水平地面的压强：
p = = =5000Pa；
B
（3）剩余部分对地面的压强：
p ′= = =ρ gh ′，
B B B
水对容器底的压强：
p =ρ gh ，
水 水 水
h ′：h =2：3，
B 水
因为 B 剩余部分对水平地面的压强等于水对容器 A 底部的压强，
所以 ρ gh ′=ρ gh ，
B B 水 水
ρ = ρ = ρ = ×1×103kg/m3=1.5×103kg/m3．
B 水 水
答：（1）A 中水的质量为 6kg．
第14页（共19页）（2）B 对水平地面的压强为 5000Pa．
（3）B 的密度为 1.5×103kg/m3．
22．在如图所示的电路中，电源电压保持不变．闭合电键 S 后，电压表的示数为 1 伏，
电流表的示数为 0.1 安．
①求电阻 R 的阻值．
1
②在移动变阻器 R 滑片 P 的过程中，当电阻 R 两端的电压分别为 U 、8U 时，变阻
2 1 0 0
器 R 的电功率相等，求电源电压 U．
2
【考点】欧姆定律的应用；电功率的计算．
【分析】①由图知，R 与 R 串联，电流表测电路中电流，电压表测 R 两端电压，由欧
1 2 1
姆定律计算 R 的阻值；
1
②由串联电路特点、欧姆定律和电功率的计算公式，根据两次 R 的电功率相等列式
2
计算电源电压．
【解答】解：
①由图知，R 与 R 串联，电流表测电路中电流，电压表测 R 两端电压，
1 2 1
由 I= 可得 R 的阻值：
1
R = = =10Ω；
1
②由串联电路的电压特点知，当电阻 R 两端的电压分别为 U 时，
1 0
滑动变阻器 R 两端的电压：U ′=U﹣U ′=U﹣U ，
2 2 1 0
电流：I ′=I ′= = ，
2 1
同理，当电阻 R 两端的电压分别为 8U 时，
1 0
滑动变阻器 R 两端的电压：U ″=U﹣U ″=U﹣8U ，
2 2 1 0
电流：I ″=I ″= = ，
2 1
两次变阻器 R 的电功率相等，由 P=UI 有：
2
U ′I ′=U ″I ″，
2 2 2 2
即：（U﹣U ） =（U﹣8U ） ，
0 0
解得：U=9U ．
0
答：①电阻 R 的阻值为 10Ω；
1
第15页（共19页）②电源电压为 9U ．
0
五、实验题（共 18 分）
23．实验室中，常用天平来测量物体的 质量 ，测量时应将砝码放在天平的 右
盘内．在如图中，弹簧测力计的量程为 0 ～ 5 牛，读数为 2. 4 牛．
【考点】质量的测量与天平；弹簧测力计的使用与读数．
【分析】了解天平的作用及基本使用规则；会观察弹簧测力计的量程、分度值，并根据
指针位置读数，可直接做出解答．
【解答】解：实验室中，常用天平来测量物体的质量，测量时应将砝码放在天平的右盘
内，把被测物体放在天平的左盘内．
在如图中，弹簧测力计的量程为 0～5 牛，分度值为 0.2N，其读数为 2.4 牛．
故答案为：质量；右；0～5；2.4．
24．在“探究杠杆平衡的条件”实验中，需记录动力、动力臂、 阻力 和阻力臂，为
便于直接在杠杆上读出力臂的数值，应使杠杆在 水平 位置保持平衡．在“探究平
明镜成像的特点”实验中，为了能够找到像的位置 虚 （ 选填“实”或“虚”），
采用 玻璃板 作为平面镜．
【考点】探究杠杆的平衡条件实验；平面镜成像的特点、原理、现象及其实验方案．
【分析】（1）掌握杠杆平衡条件：F L =F L ，据此确定需要测量的物理量；杠杆在水
1 1 2 2
平位置平衡，力臂在杠杆上，便于在杠杆上直接读取力臂；
（2）实像可以在光屏上承接到，而虚像则不能；探究平面镜成像实验中用透明的玻璃
板代替平面镜，同时能看到成像物体的像和镜后和像对比的物体，便于确定像的位置
便于比较物像大小关系．
【解答】解：
（1）根据杠杆的平衡条件：F L =F L 可知，在“探究杠杆平衡的条件”实验中，需
1 1 2 2
记录动力、动力臂、阻力和阻力臂；
为了在杠杆上直接读出力臂大小，实验时应使杠杆在水平位置平衡；
（2）平面镜所成的像不能用光屏承接，所以平面镜所成的像是虚像；
在“探究平面镜成像的特点”实验中，用透明的玻璃板代替平面镜，在物体一侧，既
能看到蜡烛 A 的像，也能看到代替蜡烛 A 的蜡烛 B，便于确定像的位置．
故答案为：阻力；水平；虚；玻璃板．
25．为了研究圆柱体浸入水的过程中水对容器底部的压强情况，某小组同学选用高
度 H、底面积 S 均不同的圆柱体 A 和 B 进行实验．如图所示，他们设法使圆柱体 A 逐
步浸入水中，测量并记录其下表面到水面的距离 h 及水对容器底部的压强 p，接着仅
第16页（共19页）换用圆柱体 B 重新实验，并将全部实验数据记录在表一中（实验中容器内水均未溢
出）．
表一：
实验 实验
圆柱体 h（米） p（帕） 圆柱体 h（米） p（帕）
序号 序号
1 0 7000 7 0 7000
A B
2 0.10 7200 8 0.12 7400
H 为 0.4 H 为 0.3
3 0.20 7400 9 0.18 7600
米 米
4 0.40 7800 10 0.24 7800
S 为 0.03 S 为 0.05
5 0.50 7800 11 0.30 8000
米 2 米 2
6 0.60 7800 12 0.40 8000
①分析比较实验序号 1 、 2 与 3 或 7 、 8 、 9 与 1 0 数据中 p 和 h 的关系及相关条件，
可得出的初步结论是：同一圆柱体浸入水的过程中，当 h＜H 时，p 随 h 的增大而增大．
②分析比较实验序号 4、5 与 6 或 11 与 12 数据中 p 和 h 的关系及相关条件，可得出的
初步结论是：同一圆柱体浸入水的过程中， 当 h≥H 时， P 不随 h 而变化 ．
③由实验序号 3 与 8 或 4 与 10 的数据及相关条件，发现两圆柱体浸入水的过程中，
存在 h 不同而 p 相同的现象．若用圆柱体 A、B 进一步实验，请在表二中填入拟进行
实验的数据，使每一组实验中水对容器底部的压强 p 相同．
表二
实验组号 h （米） h （米）
A B
第Ⅰ组 0.10
第Ⅱ组 0.18
【考点】探究液体压强的特点实验．
【分析】本题的关键是对表格所记录的实验数据进行分析，根据题目的要求，寻找普
遍性的规律，解答过程中要注意控制变量法的运用，以及液体内部压经规律等知识的
相互联系等．
【解答】解：①分析比较实验序号 1、2 与 3 或 7、8、9 与 10 数据中 p 和 h 的关系及相
关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，当 h＜H 时，p 随 h 的增
大而增大．
②分析比较实验序号 4、5 与 6 或 11 与 12 数据中 p 和 h 的关系及相关条件，可得出的
初步结论是：同一圆柱体浸入水的过程中，当 h≥H 时，P 不随 h 的改变而改变；
③由实验序号 3 与 8 或 4 与 10 的数据及相关条件，发现两圆柱体浸入水的过程中，h
不同而 p 相同，
序号 3 中，S =0.03m2，A 的下表面到水面的距离 h =0.20m，
A A
圆柱体 A 浸入水中的体积：V =S h =0.03m2×0.20m=0.006m3；
A浸 A A
序号 8 中，S =0.05m2，B 的下表面到水面的距离 h =0.12m，
B B
圆柱体 B 浸入水中的体积：V =S h =0.05m2×0.12m=0.006m3；
B浸 B B
比较可知，V =V ，此时水对容器底部的压强 p 相等；
A浸 B浸
同理，计算实验序号 4 与 10 中两圆柱体浸入水中的体积，也可以得到：当两圆柱体浸
入水中的体积相等时，水对容器底部的压强 p 相等．
根据上面的规律来计算表二中所缺的数据：
第17页（共19页）第Ⅰ组，S =0.03m2，S =0.05m2，已知 h =0.10m，
A B A
由上面的规律可知，当水对容器底部的压强 p 相等时，需满足 S h =S h ；
A A B B
所以，h = = =0.06m；
B
第Ⅱ组，S =0.03m2，S =0.05m2，已知 h ′=0.18m，
A B B
由上面的规律可知，当水对容器底部的压强 p 相等时，需满足 S h ′=S h ′，
A A B B
所以，h ′= = =0.30m．
A
故答案为：① 1、2、与 3 或 7、8、9 与 10；
②当 h≥H 时，P 不随 h 而变化；
③
实验组号 h （米） h （米）
A B
第Ⅰ组 0.10 0.06
第Ⅱ组 0.30 0.18
26．小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为 2 伏的整数倍
且保持不变）、待测电阻 R、电流表、电压表（只有 0﹣3 伏档完好）、滑动变阻器（标有
“20Ω 2A”字样）、电键以及导线若干．实验中，小华正确连接断路，且使变阻器接入
电路中的电阻最大，闭合电键时电表示数如图（a）、（b）所示．
小华的实验记录
实验序号 电压表示数（伏） 电流表示数（安）
1 1.4 0.30
2 … …
3 … …
①通过计算说明实验所用电源的电压．
②小华移动变阻器的滑片，观察到电表示数变化范围较小．然后他调整了电表的接入
位置重新实验：
（a）根据图中电表的示数等信息判断，在闭合电键时能否使变阻器接入电路中的电
阻最大，并简述理由．
（b）根据小华重新实验中所记录的一组数据（见表），计算待测电阻 R 的阻值（精确
x
到 0.1 欧）．
【考点】伏安法测电阻的探究实验；欧姆定律的应用．
【分析】①搞清电压表、电流表的分度值，正确读出电压表、电流表的示数，由欧姆定
律求出变阻器的电压，根据串联电路电压的特点求电源电压，由电压为 2 伏的整数倍
且保持不变，最终确定电压的大小；
②（a）移动变阻器的滑片，观察到电表示数变化范围较小．然后他调整了电表的接入
位置，据此判断出电表为电压表，因原电路电路连接正确，故电压表并联在变阻的两
端；求出此时变阻的电压与 3V 比较，确定答案；
第18页（共19页）（b）根据电压表改接后的读数，由串联电路电压的特点求出定值电阻的电压 U′ ，根
定
据欧姆定律求待测电阻 R 的阻值．
x
【解答】解：①电压表、电流表均选用小量程，分度值分别为 0.1V、0.02A，电压表示
数为 2.5V，
电流表示数 I=0.16A，因电路连接正确，电压表测定值电阻的电压，U =2.5V，滑动
定
变阻器连入电器中的电阻最大，R =20Ω，变阻器的电压 U =R
滑 滑 滑
I=20Ω×0.16A=3.2V，根据串联电路电压的特点，电源电压
U=U +U =2.5V+3.2V=5.7V．根据电压为 2 伏的整数倍且保持不变，考虑到测量
定 滑
中的误差，
电源电压 U 应为 6V；
②（a）电流表只能串联在电路中，改变连接的位置对其示数没有影响，可知此表一定
是电压表，因原电路连接正确，电压表并联在定值电阻两端，调整了电表的接入位置
重新实验，故电压表现并联在变阻器的两端了．若将变阻器接入电路中的电阻最大，
由题中条件知，变阻器的电压 U′ =U =3.2V＞3V，
滑 滑
超出电压表 0﹣3V 的量程，故闭合电键时不能将变阻器接入电路中的电阻最大；
（b）电压表改接后的读数为 1.4V，定值电阻的电压 U′ =6V﹣1.4V=4.6V，由表中记
定
录的一组数据，此时电流 I′=0.30A，待测电阻 R = = =15.3Ω．
x
答：①所用电源的电压为 6V；
②（a）故闭合电键时不能将变阻器接入电路中的电阻最大，因此时变阻器的电压超
过了电压表的量程；
（b）待测电阻为 15.3Ω．
第19页（共19页）
