2024 年上海市初中学业水平考试
物理试卷
考生注意：
1.本场考试时间60分钟，试卷共5页，满分70分，答题纸共2页。
2.作答前，在答题纸指定位置填写姓名、报名号、座位号。将核对后的条形码贴在答题纸指
定位置。
3.所有作答务必填涂或书写在答题纸上与试卷题号对应的区域，不得错位。在试卷上作答一
律不得分。
4.选择题和作图题用2B铅笔作答，其余题型用黑色字迹钢笔、水笔或圆珠笔作答。

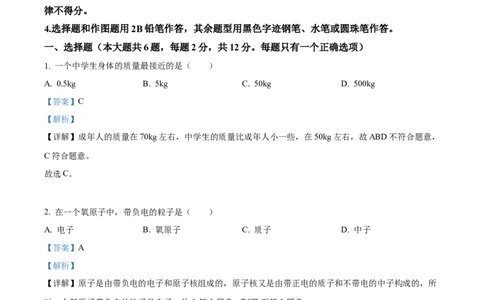

一、选择题（本大题共6题，每题2分，共12分。每题只有一个正确选项）
1. 一个中学生身体的质量最接近的是（ ）
A. 0.5kg B. 5kg C. 50kg D. 500kg
【答案】C
【解析】
【详解】成年人的质量在70kg左右，中学生的质量比成年人小一些，在50kg左右，故ABD不符合题意，
C符合题意。
故选C。
2. 在一个氧原子中，带负电的粒子是（ ）
A. 电子 B. 氧原子 C. 质子 D. 中子
【答案】A
【解析】
【详解】原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的中子构成的，所
以一个氧原子带负电的粒子是电子，故A符合题意，BCD不符合题意。
故选A。
3. 有一束光从空气中斜射入平静的水面时，若入射角为60°，则折射角为（ ）
A. 0° B. 40° C. 60° D. 90°
【答案】B
【解析】
【
详解】A．当光垂直入射时，光沿直线传播进入水中，折射角等于0°，故A不符合题意；
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
BCD．一束光从空气中斜射向平静的水面，入射角为60°，光从空气斜射入水中，折射角小于入射角，即
折射角小于60°，故B符合题意；CD不符合题意。
故选B。
4. 物理王坐电梯回家时，电梯匀速上升。若他对电梯的压为F，电梯对他的支持力为F，他受到的重力
1 2
为G，则下列判断中正确的是（ ）
A. F>G B. F>G
1 2
C. F 和F 是平衡力 D. F 和G是平衡力
1 2 2
【答案】D
【解析】
【详解】电梯匀速上升，小明也随电梯一起匀速上升，小明处于平衡状态，小明受到的重力与电梯对他的
支持力是一对平衡力，大小相等，即F 和G是平衡力， ；小明对电梯的压力和电梯对他的支持力
2
为相互作用力，大小相等，即 。故ABC错误，D正确。
故选D。

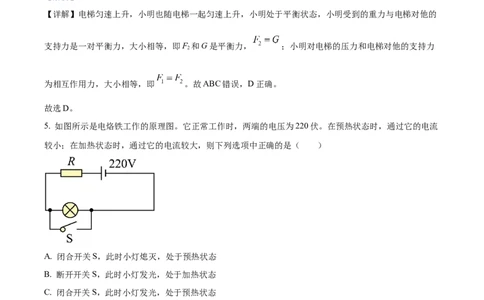

5. 如图所示是电烙铁工作的原理图。它正常工作时，两端的电压为220伏。在预热状态时，通过它的电流
较小；在加热状态时，通过它的电流较大，则下列选项中正确的是（ ）
A. 闭合开关S，此时小灯熄灭，处于预热状态
B. 断开开关S，此时小灯发光，处于加热状态
C. 闭合开关S，此时小灯发光，处于预热状态
D. 闭合开关S，此时小灯熄灭，处于加热状态
【答案】D
【解析】
【详解】由电路图可知，断开开关S，时，R与L串联，小灯发光，电路中电阻较大，电流较小，由
可知此时电功率较小，处于预热状态；闭合开关S，灯泡被短路，灯熄灭，电路为只有R的简单
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
电路，电路中电阻较小，电流较大，由 可知此时电功率较大，处于加热状态，故ABC错误，D
正确。
故选D 。

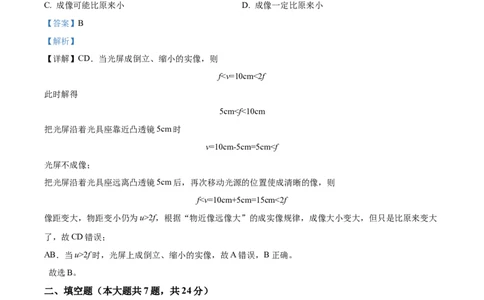

6. 光具座上有凸透镜、光屏及发光源各一个。当光屏和凸透镜的距离为10cm时，此时在光屏上成缩小的
像。物理王把光屏沿着光具座移动5cm后，再次移动光源的位置使成清晰的像。对于该像的情况，下列选
项正确的是（ ）
A. 一定成放大的像 B. 可能成缩小的像
C. 成像可能比原来小 D. 成像一定比原来小
【答案】B
【解析】
【详解】CD．当光屏成倒立、缩小的实像，则
f2f，根据“物近像远像大”的成实像规律，成像大小变大，但只是比原来变大
了，故CD错误；
AB．当u>2f时，光屏上成倒立、缩小的实像，故A错误，B正确。
故选B。
二、填空题（本大题共7题，共24分）
7. 家庭电路中的冰箱和空调是________连接的（选填“串联”或“并联”），标有“220V 100W”的电器
正常工作时，两端的电压为________V，当此电器正常工作2小时，耗电为________度。
【答案】 ①. 并联 ②. 220 ③. 0.2
【解析】
【详解】[1]家庭电路中，各用电器之间互不影响，是并联的，故冰箱和空调是并联的。
的
[2]标有“220V 100W” 字样 电灯，额定电压为220V，即正常工作的电压为220V。
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
[3]正常工作 2小时，耗电为
即正常工作2小时，耗电0.2度。
8. 塔吊吊起重物，在竖直方向匀速上升时，若以地面为参照物，则此重物是________，的（选填“运动”
或“静止”）；若拉力为1×104N，重物上升的距离为40m，重物上升所用的时间为50s，则拉力做功为
________焦，功率为________瓦。
【答案】 ①. 运动 ②. 4×105J ③. 8×103W
【解析】
【详解】[1]重物相对于地面的位置在不断变化，所以以地面为参照物，重物是运动的。

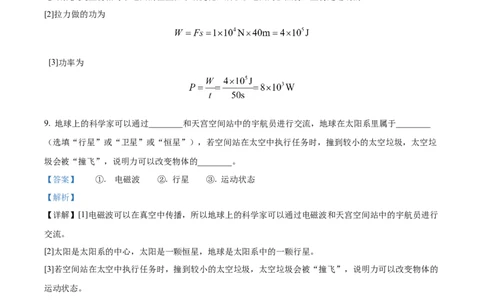

[2]拉力做的功为
[3]功率为
9. 地球上的科学家可以通过________和天宫空间站中的宇航员进行交流，地球在太阳系里属于________
（选填“行星”或“卫星”或“恒星”），若空间站在太空中执行任务时，撞到较小的太空垃圾，太空垃
圾会被“撞飞”，说明力可以改变物体的________。
【答案】 ①. 电磁波 ②. 行星 ③. 运动状态
【解析】
【详解】[1]电磁波可以在真空中传播，所以地球上的科学家可以通过电磁波和天宫空间站中的宇航员进行
交流。
[2]太阳是太阳系的中心，太阳是一颗恒星，地球是太阳系中的一颗行星。
[3]若空间站在太空中执行任务时，撞到较小的太空垃圾，太空垃圾会被“撞飞”，说明力可以改变物体的
运动状态。
的
10. 小浦用一个弹簧测力计竖直悬空拉着一个物体，此时弹簧测力计 示数为3.0N。他将物体浸没在水中，
此时弹簧测力器的示数变为2.0牛，则浮力的大小是________牛，方向为________；若将物体继续向下移
动，则弹簧测力计的示数大小________（选填“变大”或“不变”或“变小”）。
【答案】 ①. 1 ②. 竖直向上 ③. 不变
【解析】
【详解】[1][2]由题意可知，物体的重力为3N，将物体浸没在水中，物体受到竖直向上的浮力，由称重法
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
可知，浮力的大小
[3]物体完全浸没在水中，若将物体继续向下移动，物体排开水的体积不变，由 可知，物体
受到的浮力不变，由
可知，弹簧测力计的示数大小不变。
11. 一个小车往斜坡向上运动时，它的s-t图，如下图所示。它在30s内通过的路程为________米，在此过
程，小车的动能________（选填“变大”或“不变”或“变小”）的。若小车突然急刹车，则它的惯性
________（选填“变大”或“不变”或“变小”）。
【答案】 ①. 90 ②. 不变 ③. 不变
【解析】
【详解】[1]由图像可知，小车在30s内通过的路程为90m。
[2]由图像可知，小车的s-t图像是一条过原点的斜直线，小车做匀速直线运动，小车在运动过程中，质量
和速度都不变，因此动能不变。
[3]惯性只与物体的质量有关，若小车突然急刹车，小车的质量不变，则它的惯性不变。
12. 如下图所示的风铃有七根长短不同的小棍，物理王兴趣的同学在敲打小棍时，发现它们发出的声音不
同，经研究可得：如表一所示是同一铁棍在不同长度L时敲击的振动频率f。
0
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
实验
① ② ③ ④ ⑤
序号
L
（cm 5 10 15 20 25
）
F
0 70 50 40 30 20
（Hz
0 0 0 0 0
）
（1）判断同一铁棍长度L与音调的关系，并说明理由________。
（2）要用这种材料做一个乐器，发出do re mi fa so laxi的音时，re的音小于500Hz，请你判断该乐器的长
度________10cm（选填“大于”或“等于”或“小于”）。
【答案】 ①. L越长音调越低（频率随长度增加而减小，频率小即音调低） ②. 大于
【解析】
【详解】（1）[1]由表格数据可知，当铁棒的长度越长时，振动的频率越低，音调越低；当铁棒的长度越
短时，振动的频率越高，音调越高。
（2）[2]由表格数据可知，当铁棒的长度为10cm时，振动的频率为500Hz，当铁棒的长度小于10cm时，
振动的频率大于500Hz，音调高于re；当铁棒的长度大于10cm时，振动的频率小于500Hz，音调低于re；
所以，要用这种材料做一个乐器，发出do re mi fa so la xi的音时，re的音小于500Hz，该乐器的长度应大
于10cm。
13. 如下图所示的电路中，在定值电阻R 或滑动变阻器R 中，仅有一个发生故障，小浦为研究故障的原因，
1 2
特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化情况及
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
对应故障_________。
方案二：用一个完好的电阻R 来替换R 来判断发生的故障，可选用的电阻R 的阻值_________。
0 1 0
A.R>R B.R=R C.RR，如果R 太大，R 断路时，电流表没有明显变化；所以
0 1 0 1 0 1
R<=R,如果R 断路时，电流表会有明显变化，如果R 断路，电流表没有明显变化。
0 1 1 2
故A不符合题意，BC符合题意。
故选BC 。
三、作图题（本大题共2题，共4分）
14. 如图所示，静止的小球所受的重力为10牛，请用力的图示法画出该球所受的重力G。
【答案】
【解析】
【详解】由题意知道，可画出大小表示5N的标度，通过小球的重心做一条竖直向下的有向线段，使线段
长度为标度的2倍，并标明力的大小，即小球所受的重力G的图示，如下图：
15. 根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′．
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】
【解析】
【详解】平面镜成像的特点：平面镜所成的像与物体大小相等，像到平面镜的距离等于物体到平面镜的距
离，像与物体的连线与镜面垂直，平面镜所成的像是虚像；故作图时分别过AB作MN的垂线，标出等距
离对称的A’B’，因像是虚像，故连接A’B’时用虚线，作图如下：
四、综合题（本大题共5题，共30分）
16. 在杠杆平衡时，阻力F 的大小为90N，阻力臂L 为0.2m，动力臂L 为0.6m，求动力F 的大小。
2 2 1 1
【答案】30N
【解析】
【详解】解：由杠杆平衡条件 得
答：动力F 的大小为30N。
1
17. 质量为2千克的水温度升高50℃。求水吸收的热量Q 。[c ＝4.2×103焦/（千克·℃）]
吸 水
【答案】4.2×105焦
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】解：水吸收的热量
答：水吸收的热量4.2×105焦。
18. 如图1所示，将盛有液体的容器甲、乙两容器竖直放在水平面上。甲中液体未知，乙中液体为水，容
器的质量和厚度都忽略不计。
（1）若甲容器中液体质量为1.2kg，受力面积为1.2×10-3m2，求甲容器对地面的压强p ；
甲
（2）若乙容器中水的质量为1.5kg，求乙中水的体积V ；
水
（3）如图2所示，若在乙容器中再加入一定水，则此时水的深度为0.2米，将容器乙放进容器甲中，容器
甲的液面比容器乙的水面高0.05m。求此时甲容器中液体的密度。
【答案】（1）1×103Pa；（2）1.5×10-3m3；（3）800kg/m3
【解析】
【详解】解：（1）容器的质量和厚度都忽略不计，则甲容器中液体的重力
甲容器对地面的压力
甲容器对地面的压强
（2）乙中水的体积
（3）以容器整体为受力分析对象，因为容器的质量和厚度都忽略不计，故G =G ，乙容器在甲中漂浮，
乙 水
故
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
G =F =G
乙 浮 排
即
即
答：（1）若甲容器中液体质量为1.2kg，受力面积为1.2×10-3m2，甲容器对地面的压强为1×103Pa；
（2）若乙容器中水的质量为1.5kg，乙中水的体积为1.5×10-3m3；
（3）此时甲容器中液体的密度为800kg/m3。
19. 在下图所示的电路中，电阻R 的阻值为10Ω，电源电压为15V。
1
（1）①求此时通过电阻R 的电流I。
1 1
（2）②把滑动变阻器R 与电流表（量程为0-0.6A）以某种方式接入电路中，发现电路中最小电功率为
2
27W。
a.判断电阻R 与电阻R 的连接方式，并说明理由。
1 2
b.求电路中滑动变阻器的最大阻值R 。
max
c.求电路中的最大电功率P 。
max
【答案】①1.5A；②a. 并联，理由见解析；b.50Ω；c. 31.5W
【解析】
【详解】解：（1）①求此时通过电阻R 的电流I 为
1 1
（2）②根据电路中最小电功率有
所以连接方式是并联
②通过滑动变阻器的最小电流
I =I -I=1.8A-1.5A=0.3A
2min 总min 1
滑动变阻器的最大阻值R 为
2max
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
③通过滑动变阻器的最大电流
I =0.6A
2max
所以干路中的最大电流
I =I+I =1.5A+0.6A=2.1A
总max 1 2max
电路中的最大电功率P 为
max
P =UI =15V×2.1A=31.5W
总max 总max
答：（1）①求此时通过电阻R 的电流I 为1.5A；
1 1
（2）②a.判断电阻R 与电阻R 的连接方式是并联，理由见解析；
1 2
b.求电路中滑动变阻器的最大阻值R 为50Ω；
max
c.求电路中的最大电功率P 为31.5W。
max
20. 物理王兴趣小组的同学小徐和小王做“测定小灯泡的电功率”实验，现有电源（电源电压未知且不
变）、滑动变阻器两个分别标有A“5Ω 3A”B“20Ω2A”字样，待测小灯（标有“2.5V”字样）、电流
表、电压表、开关及导线若干。小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并
联在待测小灯泡两端，将滑动变阻器的滑片移至最大阻值处；闭合开关S后，此时电压表如图所示，他发
现无法继续实验。小王选取另一个变阻器进行实验，并将电压表并联在电路中某处；移动滑片，进行实验，
记录数据如下表，并用其中一组数据成功计算出小灯泡的额定电功率。
物理
电压U 电流I
量
（伏） （安）
实验序号
1 3.0 0.22
2 2.0 0.28
3 1.5 0.30
①测定小灯泡电功率的实验原理是___________。
②请通过以上信息判断，小王同学所选滑动变阻器规格为___________，电压表并联在__________两端
（选填“电源”或“待测小灯泡”或“滑动变阻器”）。
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
③请根据相关信息计算出小灯泡的额定功率P 。（需写出主要推理和计算过程）（ ）
额
【答案】 ①. P=UI ②. A ③. 滑动变阻器 ④. 0.7W
【解析】
【详解】（1）[1]测定小灯泡电功率的实验原理是P=UI。
（2）[2][3]根据表格中的数据分析可知：电路中的电流越大，电压表的示数越小，所以电压表并联在滑动
变阻器两端。
[3]小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并联在待测小灯泡两端，将滑动
变阻器的滑片移至最大阻值处；闭合开关S后，此时电压表如图所示，他发现无法继续实验。
小徐将滑动变阻器的滑片移至最大阻值处，此时电压表如图所示U =3V，由小王的序号3数据可知，U
灯 滑
=1.5V，I=0.3A时，小王电路中
所以小王同学所选滑动变阻器应该选择A。
（3）[4]因为小徐电路将滑片移至阻值最大处，所以R =5Ω，U =3V，由小王的序号3数据可知，U
滑1 灯 滑
=1.5V，I=0.3A时，小王电路中
所以小徐电路图和小王3号电路图一致，电源电压
U =U +U =3V+1.5V=4.5V
总 灯 R滑2
由2号数据知U =2V时
滑
U =U -U =4.5-2V=2.5V=U
灯 总 滑 额
所以小灯泡的额定功率为
P =U I =2.5V×0.28A=0.7W
额 额 额
