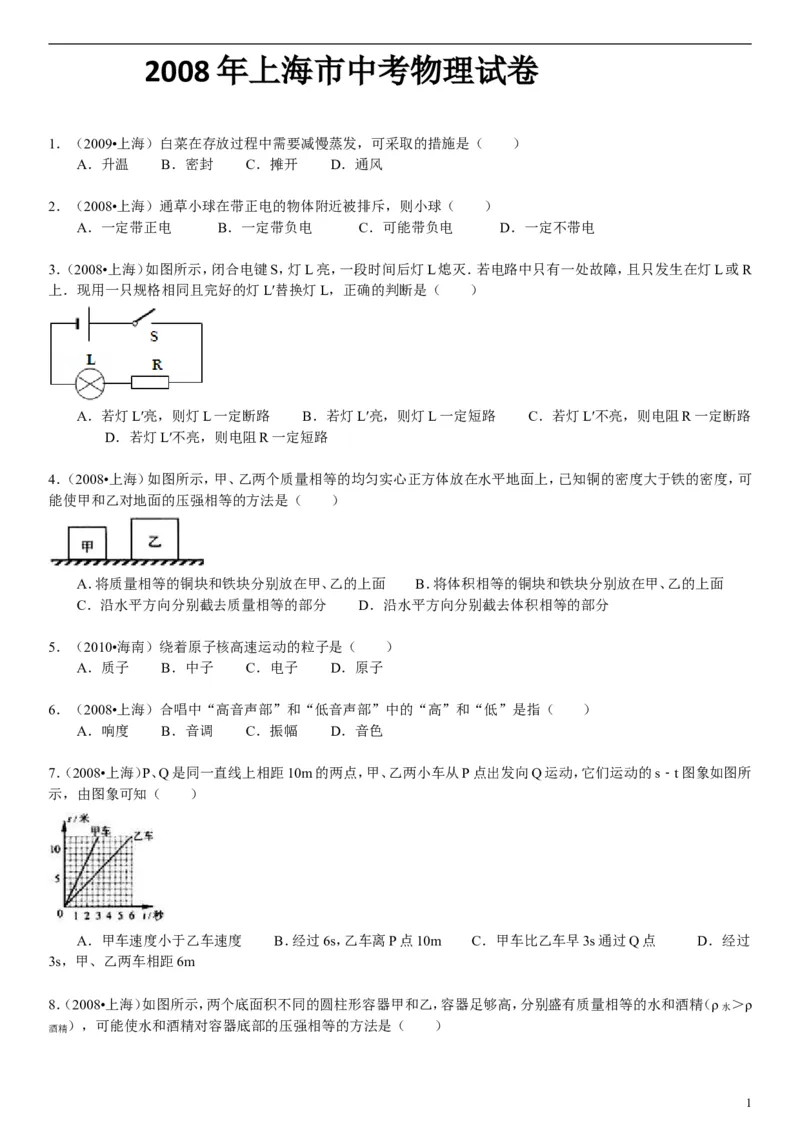

2008
年上海市中考物理试卷
1．（2009•上海）白菜在存放过程中需要减慢蒸发，可采取的措施是（ ）
A．升温 B．密封 C．摊开 D．通风
2．（2008•上海）通草小球在带正电的物体附近被排斥，则小球（ ）
A．一定带正电 B．一定带负电 C．可能带负电 D．一定不带电
3．（2008•上海）如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或R
上．现用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）

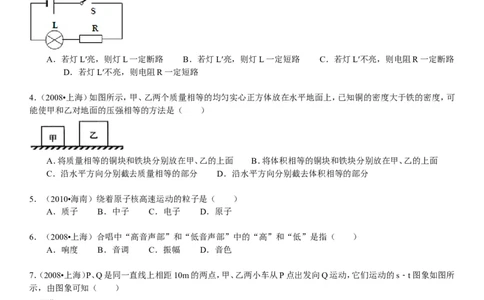

A．若灯L′亮，则灯L一定断路 B．若灯L′亮，则灯L一定短路 C．若灯L′不亮，则电阻R一定断路
D．若灯L′不亮，则电阻R一定短路
4．（2008•上海）如图所示，甲、乙两个质量相等的均匀实心正方体放在水平地面上，已知铜的密度大于铁的密度，可
能使甲和乙对地面的压强相等的方法是（ ）
A．将质量相等的铜块和铁块分别放在甲、乙的上面 B．将体积相等的铜块和铁块分别放在甲、乙的上面
C．沿水平方向分别截去质量相等的部分 D．沿水平方向分别截去体积相等的部分
5．（2010•海南）绕着原子核高速运动的粒子是（ ）
A．质子 B．中子 C．电子 D．原子
6．（2008•上海）合唱中“高音声部”和“低音声部”中的“高”和“低”是指（ ）
A．响度 B．音调 C．振幅 D．音色
7．（2008•上海）P、Q是同一直线上相距10m的两点，甲、乙两小车从P点出发向Q运动，它们运动的s﹣t图象如图所
示，由图象可知（ ）
A．甲车速度小于乙车速度 B．经过6s，乙车离P点10m C．甲车比乙车早3s通过Q点 D．经过
3s，甲、乙两车相距6m

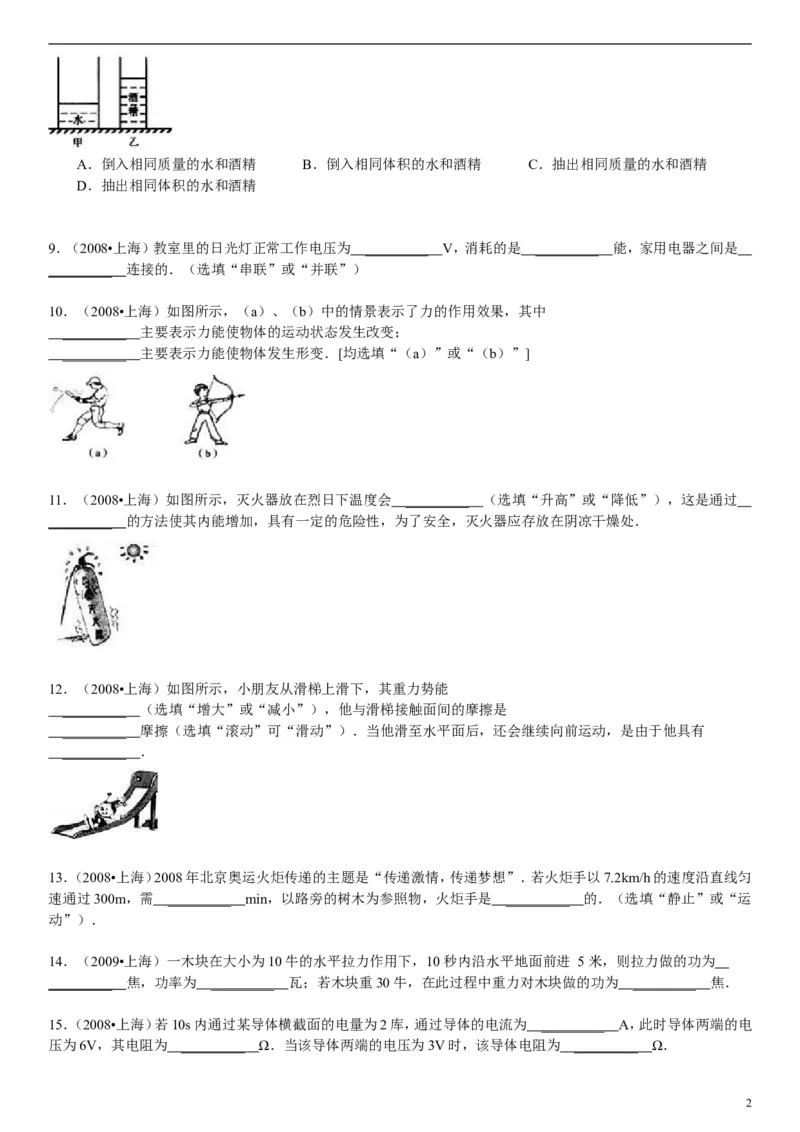

8．（2008•上海）如图所示，两个底面积不同的圆柱形容器甲和乙，容器足够高，分别盛有质量相等的水和酒精（ρ水 ＞ρ
），可能使水和酒精对容器底部的压强相等的方法是（ ）
酒精
1A．倒入相同质量的水和酒精 B．倒入相同体积的水和酒精 C．抽出相同质量的水和酒精
D．抽出相同体积的水和酒精
9．（2008•上海）教室里的日光灯正常工作电压为 ________ _ V，消耗的是 ________ _ 能，家用电器之间是
_________ 连接的．（选填“串联”或“并联”）

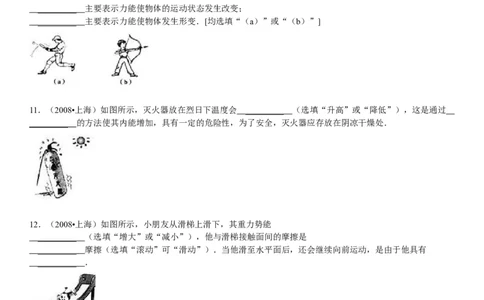

10．（2008•上海）如图所示，（a）、（b）中的情景表示了力的作用效果，其中
________ _ 主要表示力能使物体的运动状态发生改变；
________ _ 主要表示力能使物体发生形变．[均选填“（a）”或“（b）”]
11．（2008•上海）如图所示，灭火器放在烈日下温度会 ________ _ （选填“升高”或“降低”），这是通过
_________ 的方法使其内能增加，具有一定的危险性，为了安全，灭火器应存放在阴凉干燥处．
12．（2008•上海）如图所示，小朋友从滑梯上滑下，其重力势 能
________ _ （选填“增大”或“减小”），他与滑梯接触面间的摩擦 是
________ _ 摩擦（选填“滚动”可“滑动”）．当他滑至水平面后，还会继续向前运动，是由于他 具有
________ _ ．
13．（2008•上海）2008年北京奥运火炬传递的主题是“传递激情，传递梦想”．若火炬手以7.2km/h的速度沿直线匀
速通过300m，需 ________ _ min，以路旁的树木为参照物，火炬手是 ________ _ 的．（选填“静止”或“运
动”）．
14．（2009•上海）一木块在大小为10牛的水平拉力作用下，10 秒内沿水平地面前进 5 米，则拉力做的功为
_________ 焦，功率为 ________ _ 瓦；若木块重30牛，在此过程中重力对木块做的功为 ________ _ 焦．
15．（2008•上海）若10s内通过某导体横截面的电量为2库，通过导体的电流为 ________ _ A，此时导体两端的电
压为6V，其电阻为 ________ _ Ω．当该导体两端的电压为3V时，该导体电阻为 ________ _ Ω．
216．（2008•上海）重为9.8N的木块漂浮在水面且保持静止，木块所受浮力的大小为 ________ _ N，浸在水中的体
积为 ________ _ m3．（水的密度为1.0×103kg/m3）
17．（2010•上海）在如图所示的电路中，电源电压不变．闭合电键S，当滑动变阻器R的滑片P向右移动时，电压表V
1
的示数将 ________ _ （选填“变小”、“不变”或“变大”），电压表V 的示数与电压表V 的示数的比值将
1 2
_________ （选填“变小”、“不变”或“变大”）．

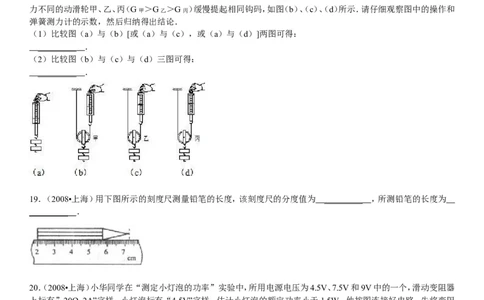

18．（2008•上海）某小组同学研究动滑轮的使用特点，他们先用弹簧测力计缓慢提起钩码，如图（a）所示，再分别用重
力不同的动滑轮甲、乙、丙（G甲 ＞G乙 ＞G丙 ）缓慢提起相同钩码，如图（b）、（c）、（d）所示．请仔细观察图中的操作和
弹簧测力计的示数，然后归纳得出结论．
（1）比较图（a）与（b）[或（a）与（c），或（a）与（d）]两图可得：
________ _ ．
（2）比较图（b）与（c）与（d）三图可得：
________ _ ．
19．（2008•上海）用下图所示的刻度尺测量铅笔的长度，该刻度尺的分度值为 ________ _ ，所测铅笔的长度为
_________ ．
20．（2008•上海）小华同学在“测定小灯泡的功率”实验中，所用电源电压为4.5V、7.5V和9V中的一个，滑动变阻器
上标有”20Ω 2A”字样，小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5W．他按图连接好电路，先将变阻
器的滑片移至 ________ _ 端（选填“A”或“B”），然后闭合电键S，再移动变阻器的滑片P，观察到小灯泡发光逐
渐变 ________ _ （选填“亮”或“暗”）．当小灯泡正常发光时，变阻器的滑片P恰好在中点上（即连入电路的电
阻为10Ω）．小华所用的电源电压为 ________ _ V，小灯泡的额定功率为 ________ _ W．

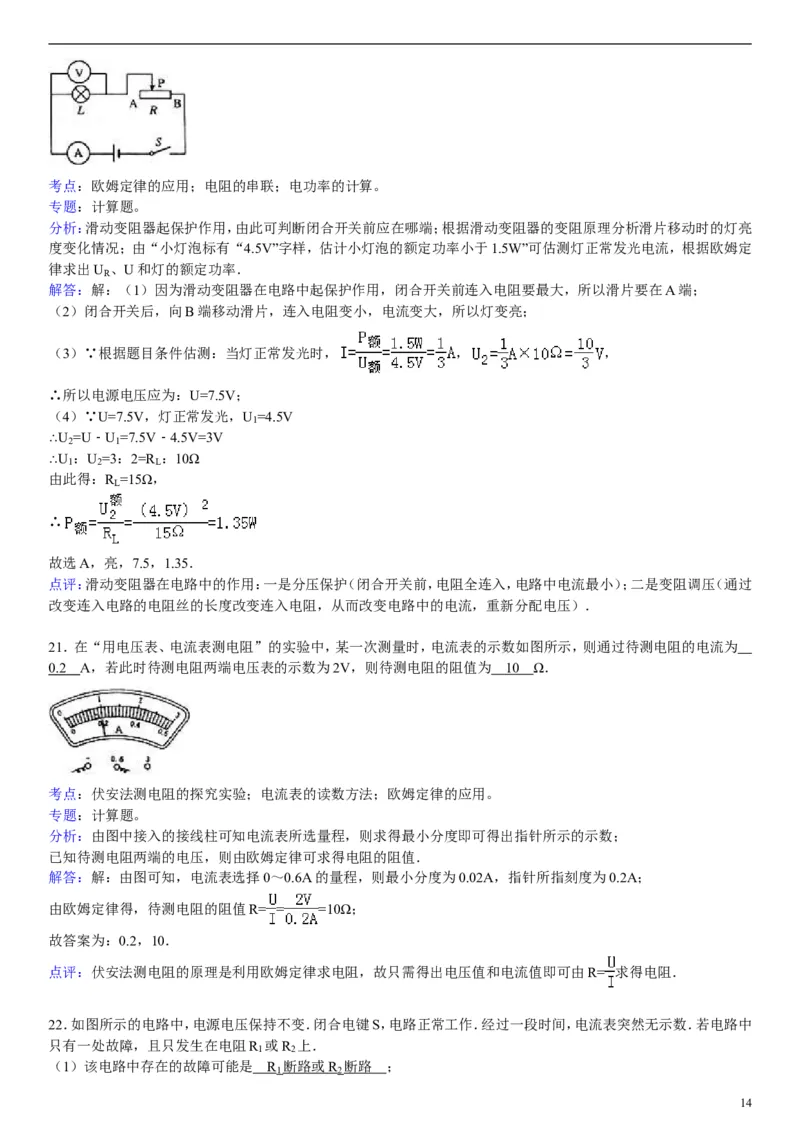

21．在“用电压表、电流表测电阻”的实验中，某一次测量时，电流表的示数如图所示，则通过待测电阻的电流为
_________ A，若此时待测电阻两端电压表的示数为2V，则待测电阻的阻值为 ________ _ Ω．

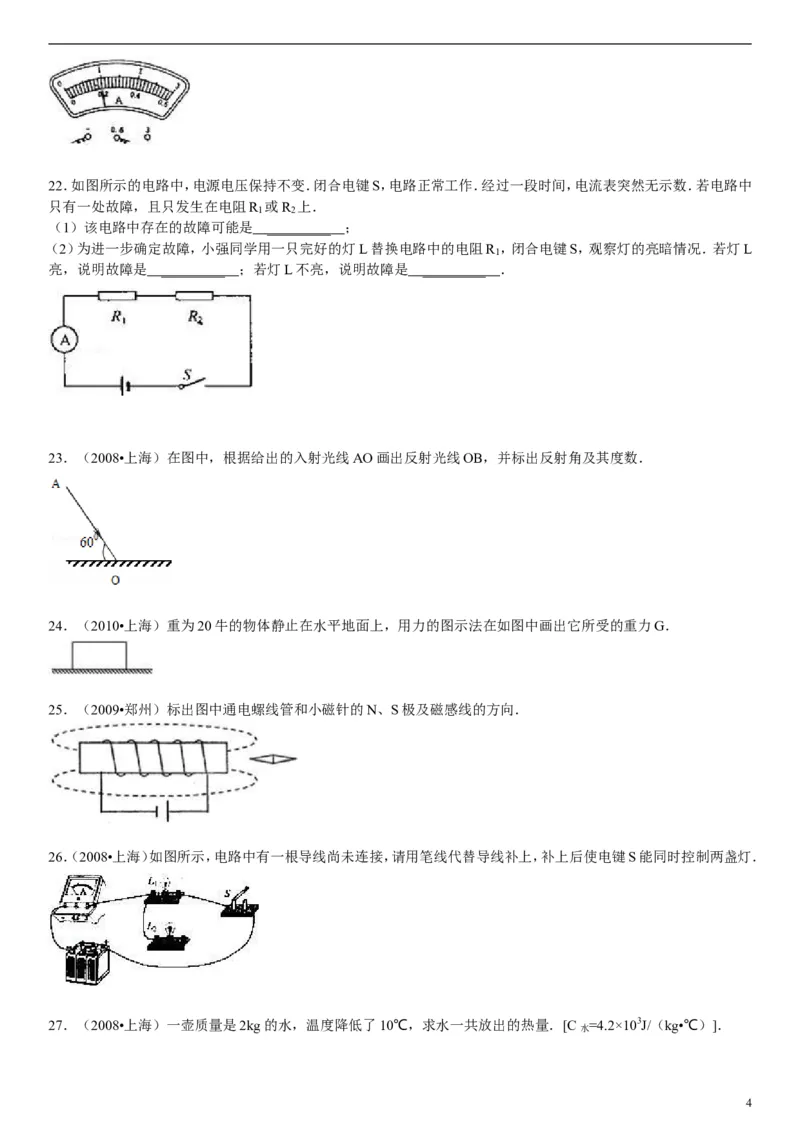

322．如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．经过一段时间，电流表突然无示数．若电路中
只有一处故障，且只发生在电阻R 或R 上．
1 2
（1）该电路中存在的故障可能是 ________ _ ；

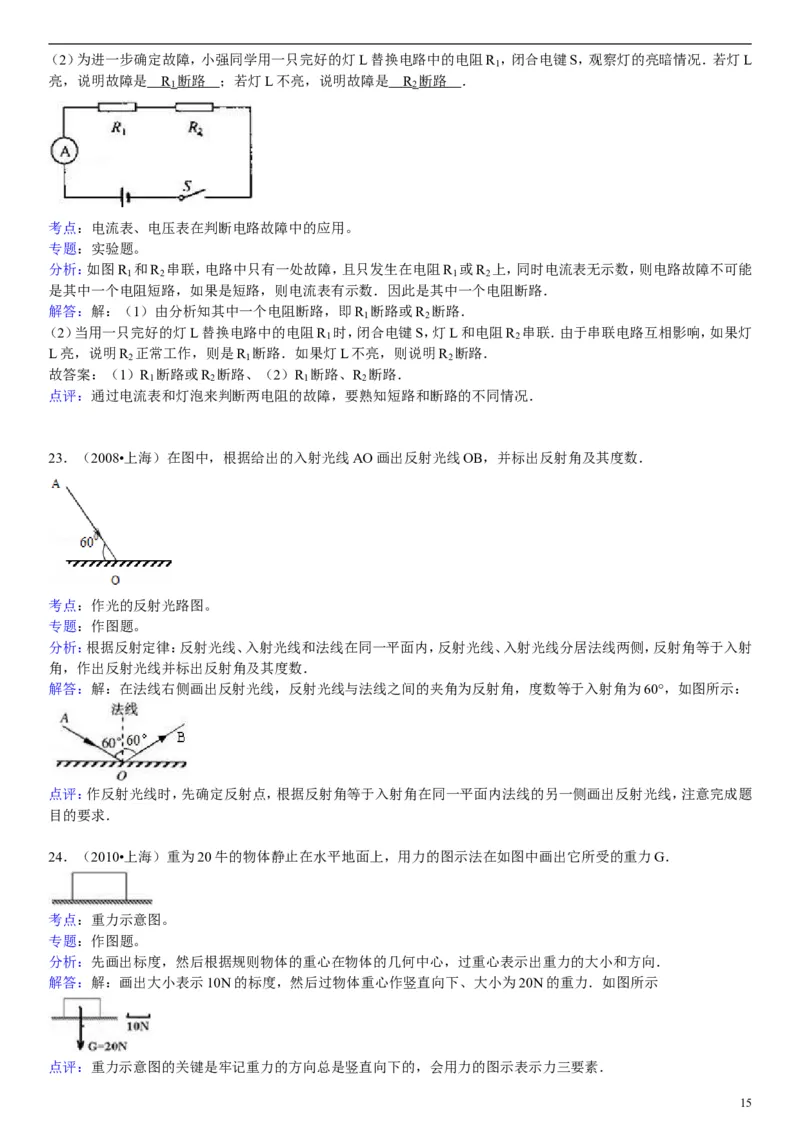

（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R ，闭合电键S，观察灯的亮暗情况．若灯L
1
亮，说明故障是 ________ _ ；若灯L不亮，说明故障是 ________ _ ．

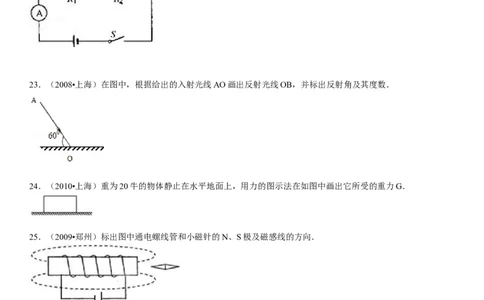

23．（2008•上海）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数．
24．（2010•上海）重为20牛的物体静止在水平地面上，用力的图示法在如图中画出它所受的重力G．

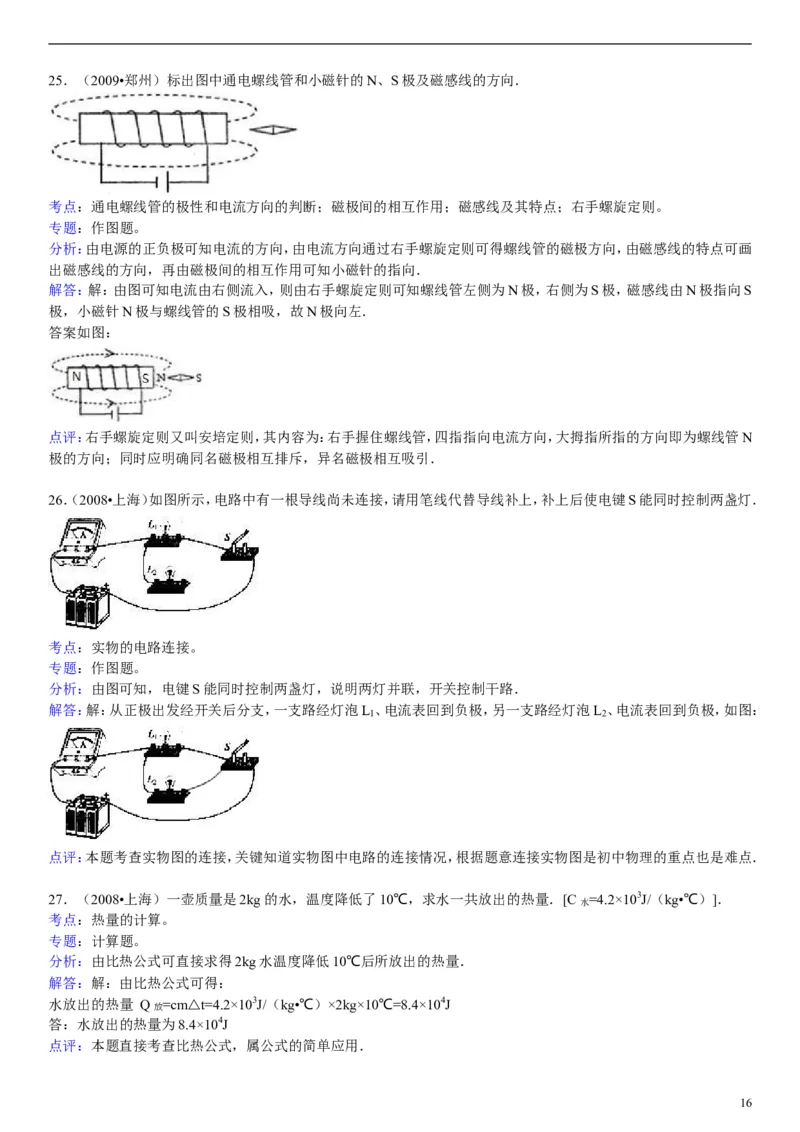

25．（2009•郑州）标出图中通电螺线管和小磁针的N、S极及磁感线的方向．
26．（2008•上海）如图所示，电路中有一根导线尚未连接，请用笔线代替导线补上，补上后使电键S能同时控制两盏灯．
27．（2008•上海）一壶质量是2kg的水，温度降低了10℃，求水一共放出的热量．[C水=4.2×103J/（kg•℃）]．

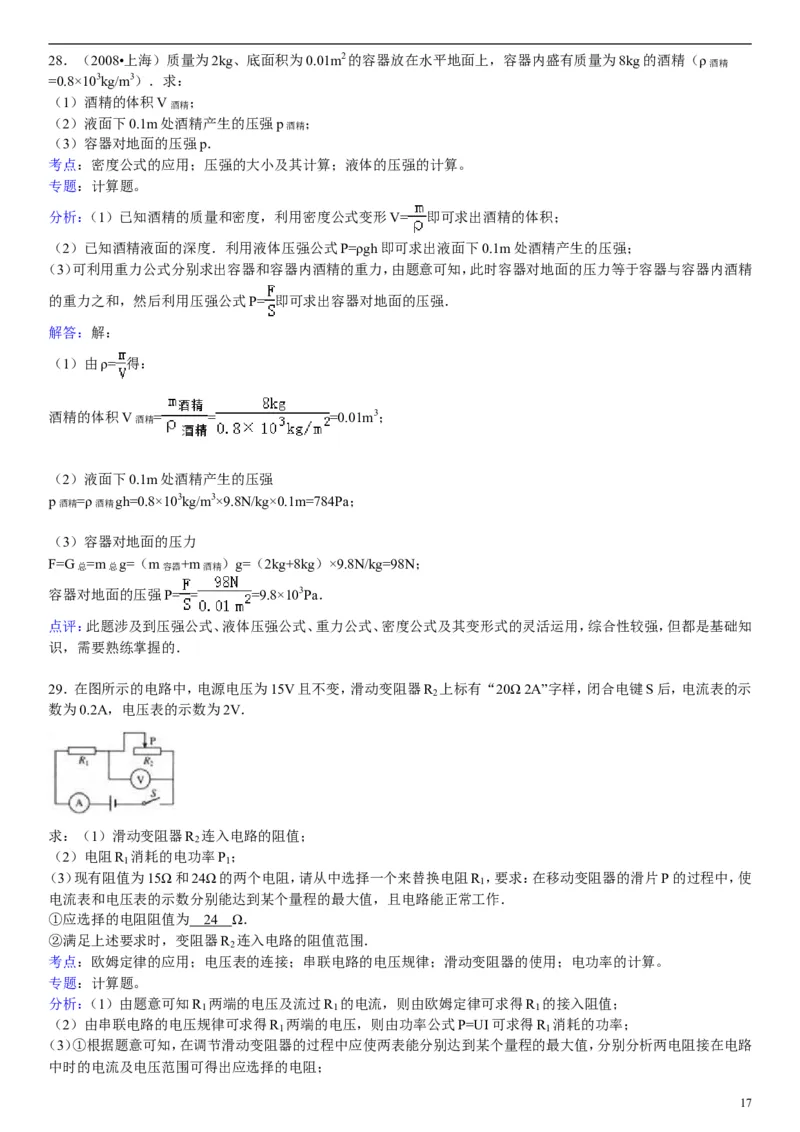

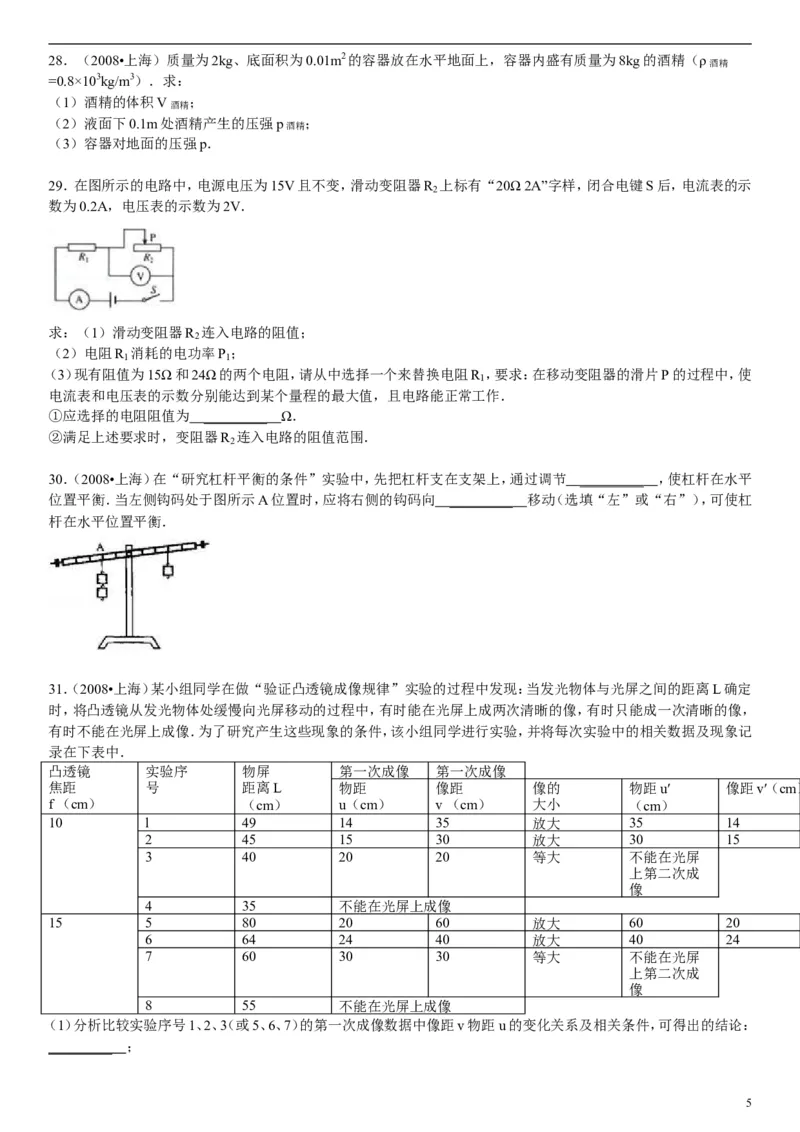

428．（2008•上海）质量为2kg、底面积为0.01m2的容器放在水平地面上，容器内盛有质量为8kg的酒精（ρ酒精
=0.8×103kg/m3）．求：
（1）酒精的体积V酒精 ；
（2）液面下0.1m处酒精产生的压强p酒精 ；
（3）容器对地面的压强p．
29．在图所示的电路中，电源电压为15V且不变，滑动变阻器R 上标有“20Ω 2A”字样，闭合电键S后，电流表的示
2
数为0.2A，电压表的示数为2V．
求：（1）滑动变阻器R 连入电路的阻值；
2
（2）电阻R 消耗的电功率P ；
1 1
（3）现有阻值为15Ω和24Ω的两个电阻，请从中选择一个来替换电阻R ，要求：在移动变阻器的滑片P的过程中，使
1
电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作．
①应选择的电阻阻值为 ________ _ Ω．
②满足上述要求时，变阻器R 连入电路的阻值范围．
2
30．（2008•上海）在“研究杠杆平衡的条件”实验中，先把杠杆支在支架上，通过调节 ________ _ ，使杠杆在水平
位置平衡．当左侧钩码处于图所示A位置时，应将右侧的钩码向 ________ _ 移动（选填“左”或“右”），可使杠
杆在水平位置平衡．

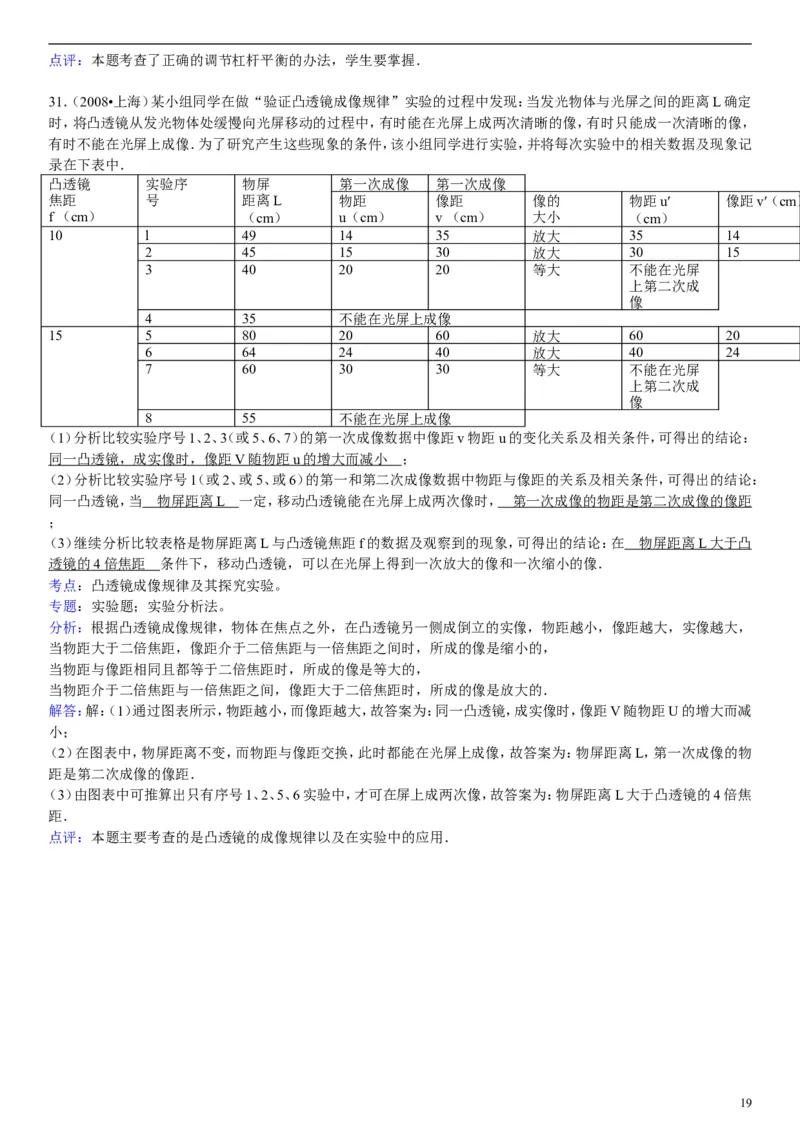

31．（2008•上海）某小组同学在做“验证凸透镜成像规律”实验的过程中发现：当发光物体与光屏之间的距离L确定
时，将凸透镜从发光物体处缓慢向光屏移动的过程中，有时能在光屏上成两次清晰的像，有时只能成一次清晰的像，
有时不能在光屏上成像．为了研究产生这些现象的条件，该小组同学进行实验，并将每次实验中的相关数据及现象记
录在下表中．
凸透镜 实验序 物屏 第一次成像 第一次成像
焦距 号 距离L 物距 像距 像的 物距u′ 像距v′（cm）
f （cm） （cm） u（cm） v （cm） 大小 （cm）
10 l 49 14 35 放大 35 14
2 45 15 30 放大 30 15
3 40 20 20 等大 不能在光屏
上第二次成
像
4 35 不能在光屏上成像
15 5 80 20 60 放大 60 20
6 64 24 40 放大 40 24
7 60 30 30 等大 不能在光屏
上第二次成
像
8 55 不能在光屏上成像
（1）分析比较实验序号1、2、3（或5、6、7）的第一次成像数据中像距v物距u的变化关系及相关条件，可得出的结论：
_________ ；

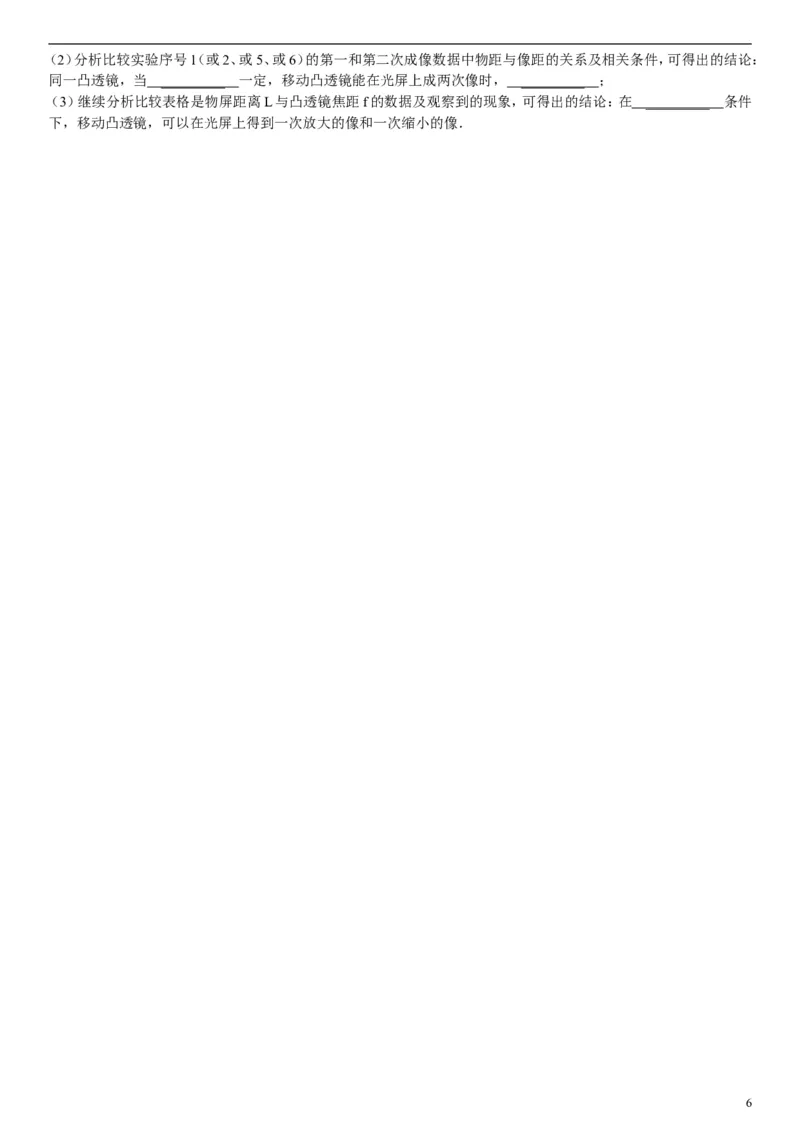

5（2）分析比较实验序号1（或2、或5、或6）的第一和第二次成像数据中物距与像距的关系及相关条件，可得出的结论：
同一凸透镜，当 ________ _ 一定，移动凸透镜能在光屏上成两次像时， ________ _ ；
（3）继续分析比较表格是物屏距离L与凸透镜焦距f的数据及观察到的现象，可得出的结论：在 ________ _ 条件
下，移动凸透镜，可以在光屏上得到一次放大的像和一次缩小的像．

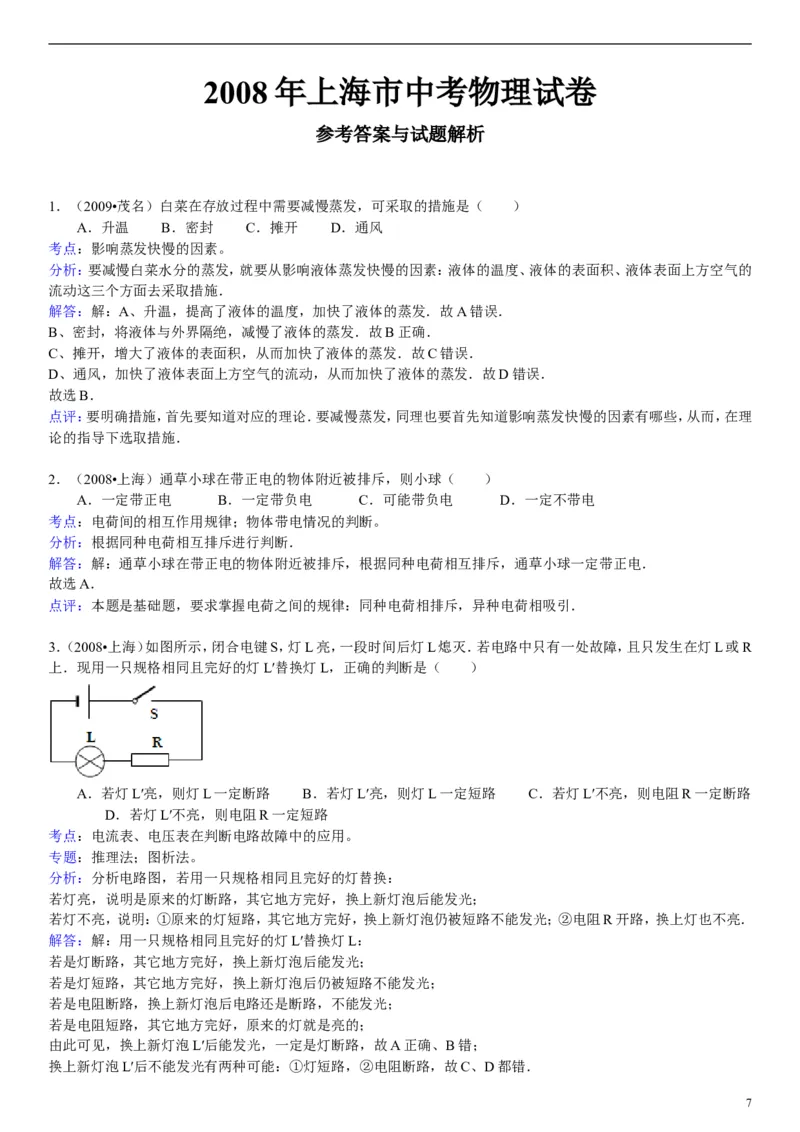

62008 年上海市中考物理试卷
参考答案与试题解析
1．（2009•茂名）白菜在存放过程中需要减慢蒸发，可采取的措施是（ ）
A．升温 B．密封 C．摊开 D．通风
考点：影响蒸发快慢的因素。
分析：要减慢白菜水分的蒸发，就要从影响液体蒸发快慢的因素：液体的温度、液体的表面积、液体表面上方空气的
流动这三个方面去采取措施．
解答：解：A、升温，提高了液体的温度，加快了液体的蒸发．故A错误．
B、密封，将液体与外界隔绝，减慢了液体的蒸发．故B正确．
C、摊开，增大了液体的表面积，从而加快了液体的蒸发．故C错误．
D、通风，加快了液体表面上方空气的流动，从而加快了液体的蒸发．故D错误．
故选B．
点评：要明确措施，首先要知道对应的理论．要减慢蒸发，同理也要首先知道影响蒸发快慢的因素有哪些，从而，在理
论的指导下选取措施．
2．（2008•上海）通草小球在带正电的物体附近被排斥，则小球（ ）
A．一定带正电 B．一定带负电 C．可能带负电 D．一定不带电
考点：电荷间的相互作用规律；物体带电情况的判断。
分析：根据同种电荷相互排斥进行判断．
解答：解：通草小球在带正电的物体附近被排斥，根据同种电荷相互排斥，通草小球一定带正电．
故选A．
点评：本题是基础题，要求掌握电荷之间的规律：同种电荷相排斥，异种电荷相吸引．
3．（2008•上海）如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或R
上．现用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）
A．若灯L′亮，则灯L一定断路 B．若灯L′亮，则灯L一定短路 C．若灯L′不亮，则电阻R一定断路
D．若灯L′不亮，则电阻R一定短路
考点：电流表、电压表在判断电路故障中的应用。
专题：推理法；图析法。
分析：分析电路图，若用一只规格相同且完好的灯替换：
若灯亮，说明是原来的灯断路，其它地方完好，换上新灯泡后能发光；
若灯不亮，说明：①原来的灯短路，其它地方完好，换上新灯泡仍被短路不能发光；②电阻R开路，换上灯也不亮．
解答：解：用一只规格相同且完好的灯L′替换灯L：
若是灯断路，其它地方完好，换上新灯泡后能发光；
若是灯短路，其它地方完好，换上新灯泡后仍被短路不能发光；
若是电阻断路，换上新灯泡后电路还是断路，不能发光；
若是电阻短路，其它地方完好，原来的灯就是亮的；
由此可见，换上新灯泡L′后能发光，一定是灯断路，故A正确、B错；
换上新灯泡L′后不能发光有两种可能：①灯短路，②电阻断路，故C、D都错．
7故选A．
点评：故障在灯或电阻上，了解它们短路或断路时对电路的影响是本题的关键．

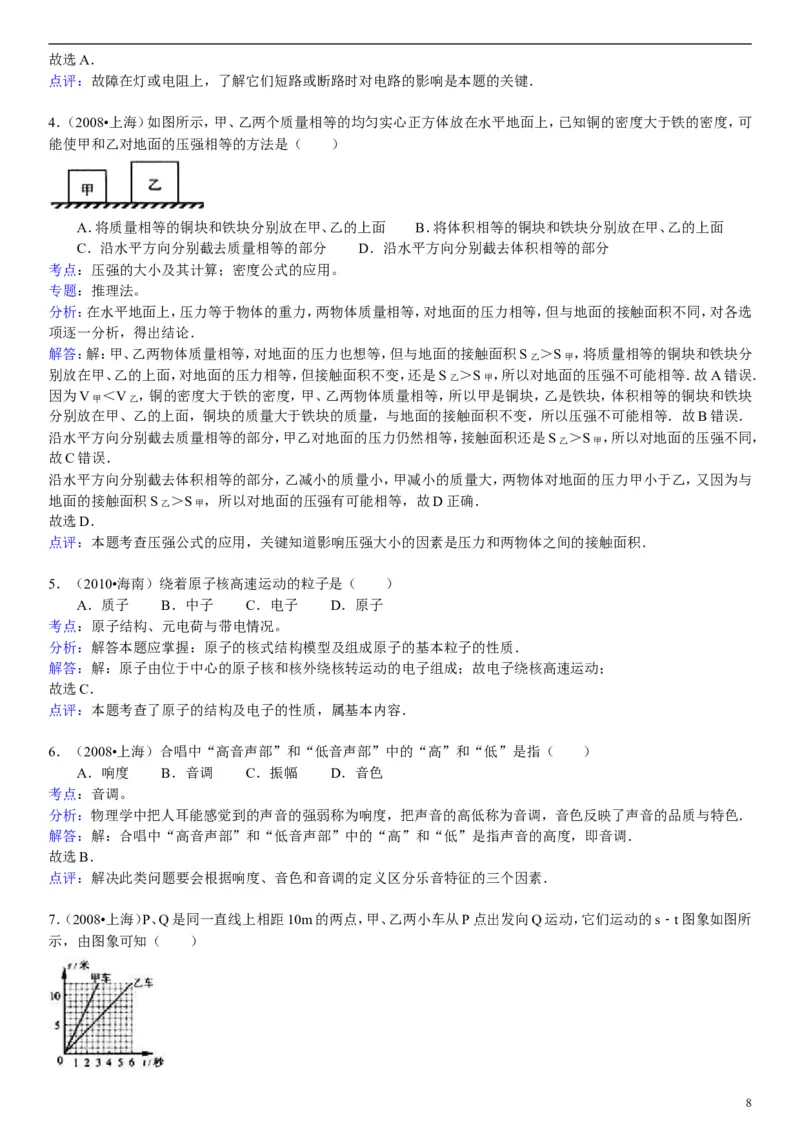

4．（2008•上海）如图所示，甲、乙两个质量相等的均匀实心正方体放在水平地面上，已知铜的密度大于铁的密度，可
能使甲和乙对地面的压强相等的方法是（ ）
A．将质量相等的铜块和铁块分别放在甲、乙的上面 B．将体积相等的铜块和铁块分别放在甲、乙的上面
C．沿水平方向分别截去质量相等的部分 D．沿水平方向分别截去体积相等的部分
考点：压强的大小及其计算；密度公式的应用。
专题：推理法。
分析：在水平地面上，压力等于物体的重力，两物体质量相等，对地面的压力相等，但与地面的接触面积不同，对各选
项逐一分析，得出结论．
解答：解：甲、乙两物体质量相等，对地面的压力也想等，但与地面的接触面积S乙 ＞S甲 ，将质量相等的铜块和铁块分
别放在甲、乙的上面，对地面的压力相等，但接触面积不变，还是S乙 ＞S甲 ，所以对地面的压强不可能相等．故A错误．
因为V甲 ＜V乙 ，铜的密度大于铁的密度，甲、乙两物体质量相等，所以甲是铜块，乙是铁块，体积相等的铜块和铁块
分别放在甲、乙的上面，铜块的质量大于铁块的质量，与地面的接触面积不变，所以压强不可能相等．故B错误．
沿水平方向分别截去质量相等的部分，甲乙对地面的压力仍然相等，接触面积还是S乙 ＞S甲 ，所以对地面的压强不同，
故C错误．
沿水平方向分别截去体积相等的部分，乙减小的质量小，甲减小的质量大，两物体对地面的压力甲小于乙，又因为与
地面的接触面积S乙 ＞S甲 ，所以对地面的压强有可能相等，故D正确．
故选D．
点评：本题考查压强公式的应用，关键知道影响压强大小的因素是压力和两物体之间的接触面积．
5．（2010•海南）绕着原子核高速运动的粒子是（ ）
A．质子 B．中子 C．电子 D．原子
考点：原子结构、元电荷与带电情况。
分析：解答本题应掌握：原子的核式结构模型及组成原子的基本粒子的性质．
解答：解：原子由位于中心的原子核和核外绕核转运动的电子组成；故电子绕核高速运动；
故选C．
点评：本题考查了原子的结构及电子的性质，属基本内容．
6．（2008•上海）合唱中“高音声部”和“低音声部”中的“高”和“低”是指（ ）
A．响度 B．音调 C．振幅 D．音色
考点：音调。
分析：物理学中把人耳能感觉到的声音的强弱称为响度，把声音的高低称为音调，音色反映了声音的品质与特色．
解答：解：合唱中“高音声部”和“低音声部”中的“高”和“低”是指声音的高度，即音调．
故选B．
点评：解决此类问题要会根据响度、音色和音调的定义区分乐音特征的三个因素．
7．（2008•上海）P、Q是同一直线上相距10m的两点，甲、乙两小车从P点出发向Q运动，它们运动的s﹣t图象如图所
示，由图象可知（ ）

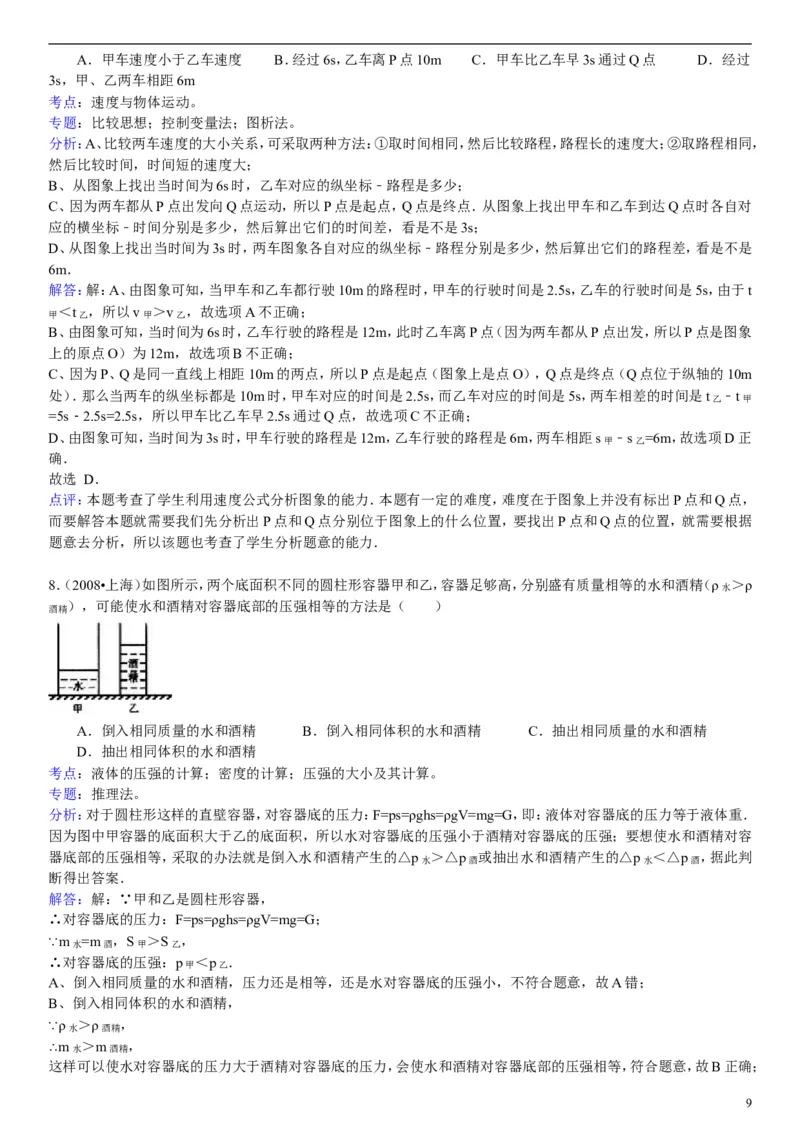

8A．甲车速度小于乙车速度 B．经过6s，乙车离P点10m C．甲车比乙车早3s通过Q点 D．经过
3s，甲、乙两车相距6m
考点：速度与物体运动。
专题：比较思想；控制变量法；图析法。
分析：A、比较两车速度的大小关系，可采取两种方法：①取时间相同，然后比较路程，路程长的速度大；②取路程相同，
然后比较时间，时间短的速度大；
B、从图象上找出当时间为6s时，乙车对应的纵坐标﹣路程是多少；
C、因为两车都从P点出发向Q点运动，所以P点是起点，Q点是终点．从图象上找出甲车和乙车到达Q点时各自对
应的横坐标﹣时间分别是多少，然后算出它们的时间差，看是不是3s；
D、从图象上找出当时间为3s时，两车图象各自对应的纵坐标﹣路程分别是多少，然后算出它们的路程差，看是不是
6m．
解答：解：A、由图象可知，当甲车和乙车都行驶10m的路程时，甲车的行驶时间是2.5s，乙车的行驶时间是5s，由于t
甲
＜t乙 ，所以v甲 ＞v乙 ，故选项A不正确；
B、由图象可知，当时间为6s时，乙车行驶的路程是12m，此时乙车离P点（因为两车都从P点出发，所以P点是图象
上的原点O）为12m，故选项B不正确；
C、因为P、Q是同一直线上相距10m的两点，所以P点是起点（图象上是点O），Q点是终点（Q点位于纵轴的10m
处）．那么当两车的纵坐标都是10m时，甲车对应的时间是2.5s，而乙车对应的时间是5s，两车相差的时间是t乙 ﹣t甲
=5s﹣2.5s=2.5s，所以甲车比乙车早2.5s通过Q点，故选项C不正确；
D、由图象可知，当时间为3s时，甲车行驶的路程是12m，乙车行驶的路程是6m，两车相距s甲 ﹣s乙=6m，故选项D正
确．
故选 D．
点评：本题考查了学生利用速度公式分析图象的能力．本题有一定的难度，难度在于图象上并没有标出P点和Q点，
而要解答本题就需要我们先分析出P点和Q点分别位于图象上的什么位置，要找出P点和Q点的位置，就需要根据
题意去分析，所以该题也考查了学生分析题意的能力．
8．（2008•上海）如图所示，两个底面积不同的圆柱形容器甲和乙，容器足够高，分别盛有质量相等的水和酒精（ρ水 ＞ρ
），可能使水和酒精对容器底部的压强相等的方法是（ ）
酒精
A．倒入相同质量的水和酒精 B．倒入相同体积的水和酒精 C．抽出相同质量的水和酒精
D．抽出相同体积的水和酒精
考点：液体的压强的计算；密度的计算；压强的大小及其计算。
专题：推理法。
分析：对于圆柱形这样的直壁容器，对容器底的压力：F=ps=ρghs=ρgV=mg=G，即：液体对容器底的压力等于液体重．
因为图中甲容器的底面积大于乙的底面积，所以水对容器底的压强小于酒精对容器底的压强；要想使水和酒精对容
器底部的压强相等，采取的办法就是倒入水和酒精产生的△p水 ＞△p酒 或抽出水和酒精产生的△p水 ＜△p酒 ，据此判
断得出答案．
解答：解：∵甲和乙是圆柱形容器，
∴对容器底的压力：F=ps=ρghs=ρgV=mg=G；
∵m水=m酒 ，S甲 ＞S乙 ，
∴对容器底的压强：p甲 ＜p乙 ．
A、倒入相同质量的水和酒精，压力还是相等，还是水对容器底的压强小，不符合题意，故A错；
B、倒入相同体积的水和酒精，
∵ρ水 ＞ρ酒精 ，
∴m水 ＞m酒精 ，
这样可以使水对容器底的压力大于酒精对容器底的压力，会使水和酒精对容器底部的压强相等，符合题意，故B正确；
9C、抽出相同质量的水和酒精，压力还是相等，还是水对容器底的压强小，不符合题意，故C错；
D、抽出相同体积的水和酒精，使水对容器底的压力小于酒精对容器底的压力，会使水对容器底部的压强更小，不符
合题意，故D错
故选B．
点评：能分析出液体对直壁容器（圆柱形、方形）底的压力等于液体重是解本题的关键．

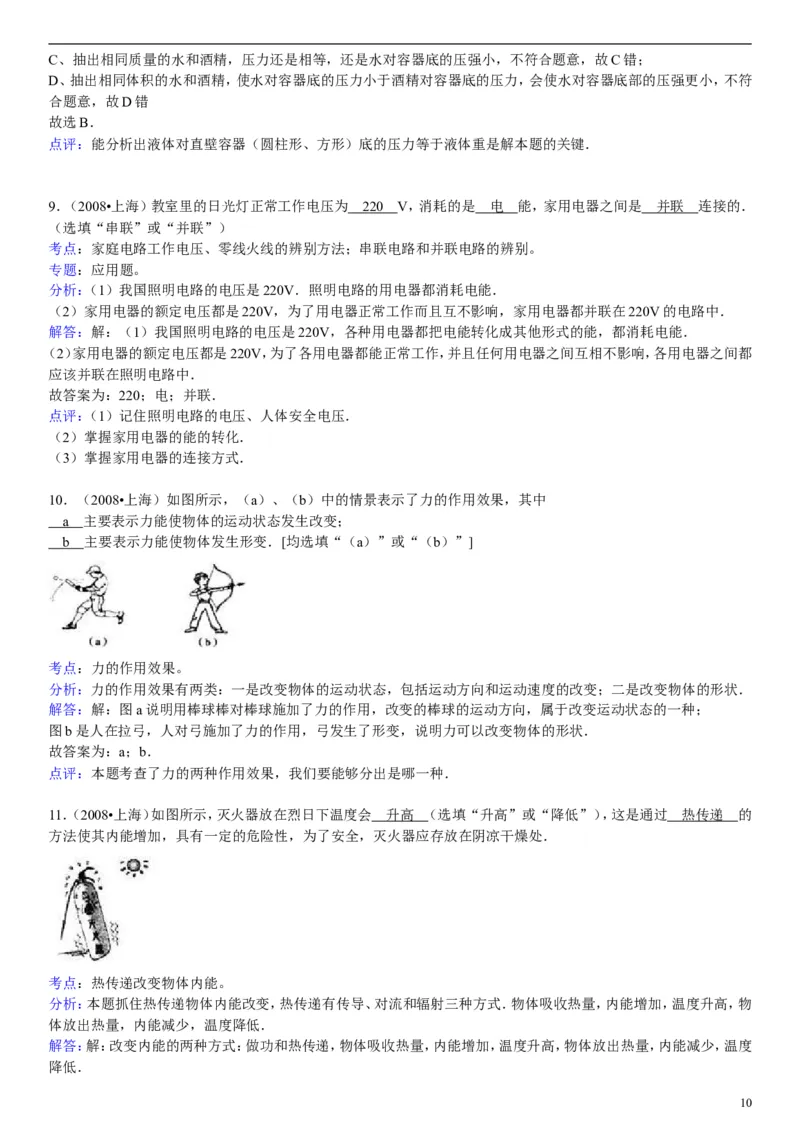

9．（2008•上海）教室里的日光灯正常工作电压为 22 0 V，消耗的是 电 能，家用电器之间是 并联 连接的．
（选填“串联”或“并联”）
考点：家庭电路工作电压、零线火线的辨别方法；串联电路和并联电路的辨别。
专题：应用题。
分析：（1）我国照明电路的电压是220V．照明电路的用电器都消耗电能．
（2）家用电器的额定电压都是220V，为了用电器正常工作而且互不影响，家用电器都并联在220V的电路中．
解答：解：（1）我国照明电路的电压是220V，各种用电器都把电能转化成其他形式的能，都消耗电能．
（2）家用电器的额定电压都是220V，为了各用电器都能正常工作，并且任何用电器之间互相不影响，各用电器之间都
应该并联在照明电路中．
故答案为：220；电；并联．
点评：（1）记住照明电路的电压、人体安全电压．
（2）掌握家用电器的能的转化．
（3）掌握家用电器的连接方式．
10．（2008•上海）如图所示，（a）、（b）中的情景表示了力的作用效果，其中
a 主要表示力能使物体的运动状态发生改变；
b 主要表示力能使物体发生形变．[均选填“（a）”或“（b）”]
考点：力的作用效果。
分析：力的作用效果有两类：一是改变物体的运动状态，包括运动方向和运动速度的改变；二是改变物体的形状．
解答：解：图a说明用棒球棒对棒球施加了力的作用，改变的棒球的运动方向，属于改变运动状态的一种；
图b是人在拉弓，人对弓施加了力的作用，弓发生了形变，说明力可以改变物体的形状．
故答案为：a；b．
点评：本题考查了力的两种作用效果，我们要能够分出是哪一种．
11．（2008•上海）如图所示，灭火器放在烈日下温度会 升高 （选填“升高”或“降低”），这是通过 热传递 的
方法使其内能增加，具有一定的危险性，为了安全，灭火器应存放在阴凉干燥处．
考点：热传递改变物体内能。
分析：本题抓住热传递物体内能改变，热传递有传导、对流和辐射三种方式．物体吸收热量，内能增加，温度升高，物
体放出热量，内能减少，温度降低．
解答：解：改变内能的两种方式：做功和热传递，物体吸收热量，内能增加，温度升高，物体放出热量，内能减少，温度
降低．
10灭火器放在烈日下温度会升高，这是通过热传递的方法使其内能增加，具有一定的危险性，为了安全，灭火器应存放
在阴凉干燥处．
故答案为：升高；热传递．
点评：本题考查了内能改变的途径、物体吸收热量，内能增加，温度升高．

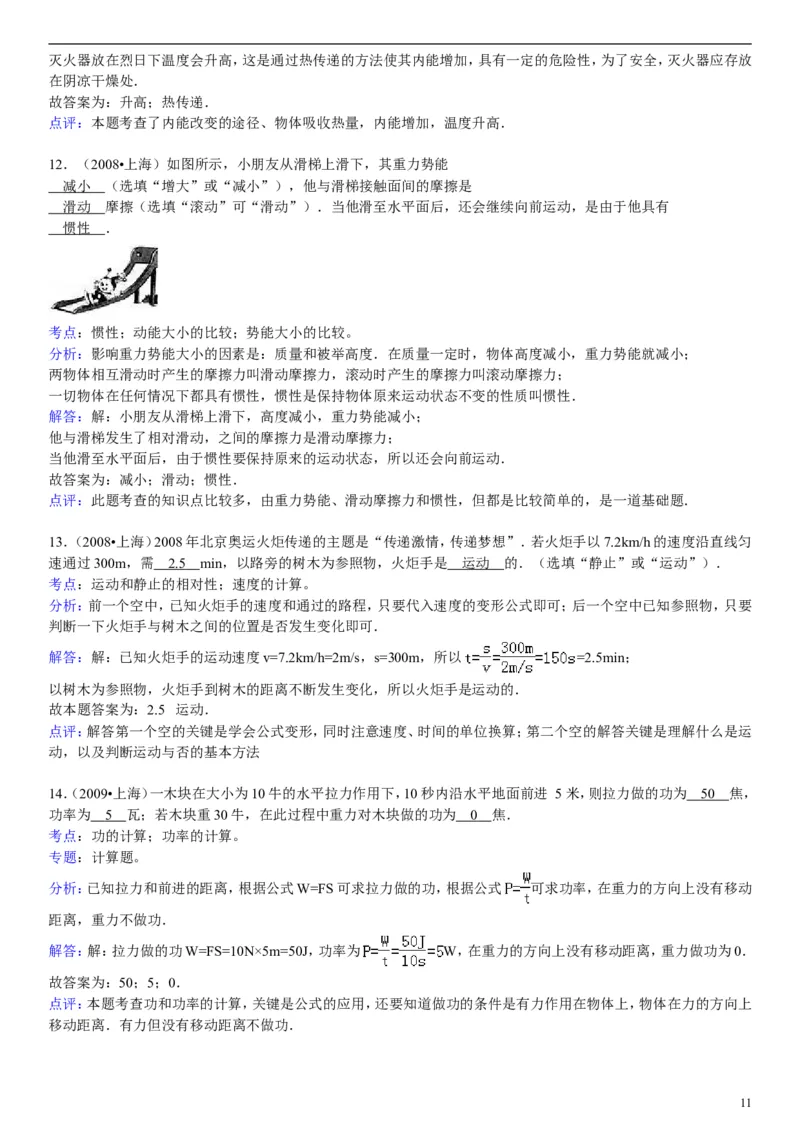

12．（2008•上海）如图所示，小朋友从滑梯上滑下，其重力势 能
减小 （选填“增大”或“减小”），他与滑梯接触面间的摩擦 是
滑动 摩擦（选填“滚动”可“滑动”）．当他滑至水平面后，还会继续向前运动，是由于他 具有
惯性 ．
考点：惯性；动能大小的比较；势能大小的比较。
分析：影响重力势能大小的因素是：质量和被举高度．在质量一定时，物体高度减小，重力势能就减小；
两物体相互滑动时产生的摩擦力叫滑动摩擦力，滚动时产生的摩擦力叫滚动摩擦力；
一切物体在任何情况下都具有惯性，惯性是保持物体原来运动状态不变的性质叫惯性．
解答：解：小朋友从滑梯上滑下，高度减小，重力势能减小；
他与滑梯发生了相对滑动，之间的摩擦力是滑动摩擦力；
当他滑至水平面后，由于惯性要保持原来的运动状态，所以还会向前运动．
故答案为：减小；滑动；惯性．
点评：此题考查的知识点比较多，由重力势能、滑动摩擦力和惯性，但都是比较简单的，是一道基础题．
13．（2008•上海）2008年北京奥运火炬传递的主题是“传递激情，传递梦想”．若火炬手以7.2km/h的速度沿直线匀
速通过300m，需 2. 5 min，以路旁的树木为参照物，火炬手是 运动 的．（选填“静止”或“运动”）．
考点：运动和静止的相对性；速度的计算。
分析：前一个空中，已知火炬手的速度和通过的路程，只要代入速度的变形公式即可；后一个空中已知参照物，只要
判断一下火炬手与树木之间的位置是否发生变化即可．
解答：解：已知火炬手的运动速度v=7.2km/h=2m/s，s=300m，所以 =2.5min；
以树木为参照物，火炬手到树木的距离不断发生变化，所以火炬手是运动的．
故本题答案为：2.5 运动．
点评：解答第一个空的关键是学会公式变形，同时注意速度、时间的单位换算；第二个空的解答关键是理解什么是运
动，以及判断运动与否的基本方法
14．（2009•上海）一木块在大小为10牛的水平拉力作用下，10 秒内沿水平地面前进 5 米，则拉力做的功为 5 0 焦，
功率为 5 瓦；若木块重30牛，在此过程中重力对木块做的功为 0 焦．
考点：功的计算；功率的计算。
专题：计算题。
分析：已知拉力和前进的距离，根据公式W=FS可求拉力做的功，根据公式 可求功率，在重力的方向上没有移动
距离，重力不做功．
解答：解：拉力做的功W=FS=10N×5m=50J，功率为 W，在重力的方向上没有移动距离，重力做功为0．
故答案为：50；5；0．
点评：本题考查功和功率的计算，关键是公式的应用，还要知道做功的条件是有力作用在物体上，物体在力的方向上
移动距离．有力但没有移动距离不做功．

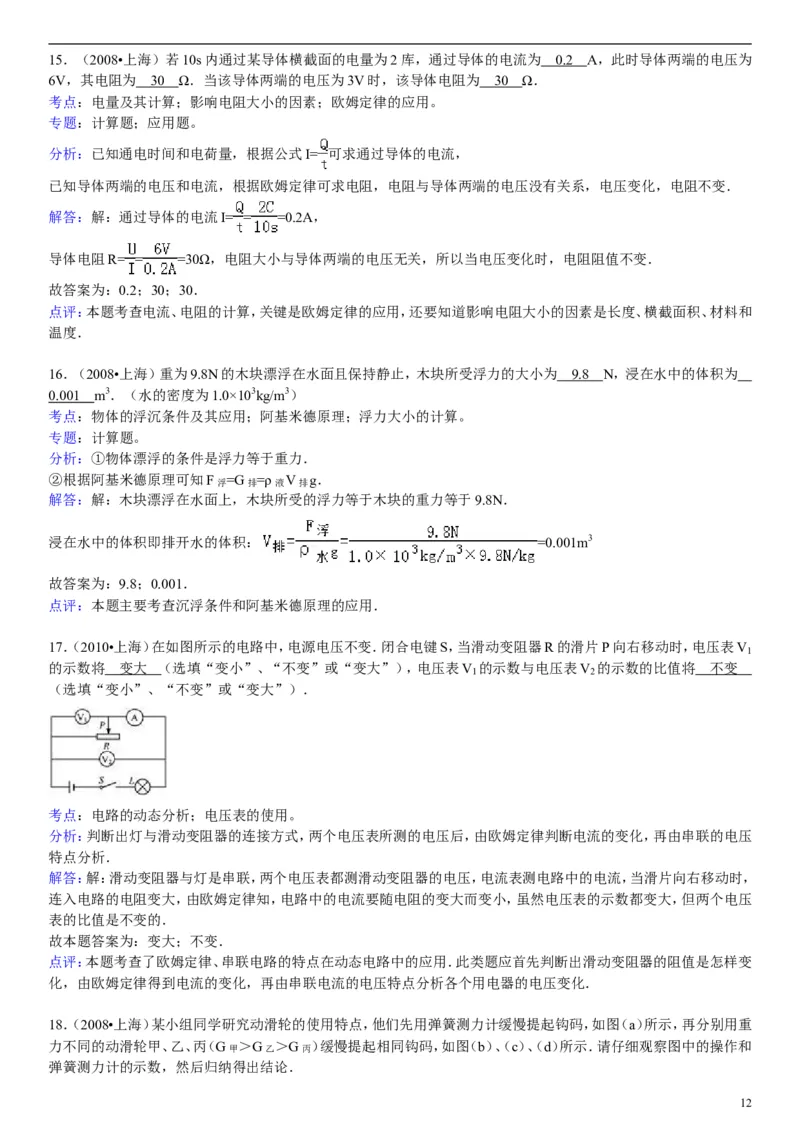

1115．（2008•上海）若10s内通过某导体横截面的电量为2库，通过导体的电流为 0. 2 A，此时导体两端的电压为
6V，其电阻为 3 0 Ω．当该导体两端的电压为3V时，该导体电阻为 3 0 Ω．
考点：电量及其计算；影响电阻大小的因素；欧姆定律的应用。
专题：计算题；应用题。
分析：已知通电时间和电荷量，根据公式I= 可求通过导体的电流，
已知导体两端的电压和电流，根据欧姆定律可求电阻，电阻与导体两端的电压没有关系，电压变化，电阻不变．
解答：解：通过导体的电流I= = =0.2A，
导体电阻R= = =30Ω，电阻大小与导体两端的电压无关，所以当电压变化时，电阻阻值不变．
故答案为：0.2；30；30．
点评：本题考查电流、电阻的计算，关键是欧姆定律的应用，还要知道影响电阻大小的因素是长度、横截面积、材料和
温度．
16．（2008•上海）重为9.8N的木块漂浮在水面且保持静止，木块所受浮力的大小为 9. 8 N，浸在水中的体积为
0.001 m3．（水的密度为1.0×103kg/m3）
考点：物体的浮沉条件及其应用；阿基米德原理；浮力大小的计算。
专题：计算题。
分析：①物体漂浮的条件是浮力等于重力．
②根据阿基米德原理可知F浮=G排=ρ液V排g．
解答：解：木块漂浮在水面上，木块所受的浮力等于木块的重力等于9.8N．
浸在水中的体积即排开水的体积： =0.001m3
故答案为：9.8；0.001．
点评：本题主要考查沉浮条件和阿基米德原理的应用．
17．（2010•上海）在如图所示的电路中，电源电压不变．闭合电键S，当滑动变阻器R的滑片P向右移动时，电压表V
1
的示数将 变大 （选填“变小”、“不变”或“变大”），电压表V 的示数与电压表V 的示数的比值将 不变
1 2
（选填“变小”、“不变”或“变大”）．
考点：电路的动态分析；电压表的使用。
分析：判断出灯与滑动变阻器的连接方式，两个电压表所测的电压后，由欧姆定律判断电流的变化，再由串联的电压
特点分析．
解答：解：滑动变阻器与灯是串联，两个电压表都测滑动变阻器的电压，电流表测电路中的电流，当滑片向右移动时，
连入电路的电阻变大，由欧姆定律知，电路中的电流要随电阻的变大而变小，虽然电压表的示数都变大，但两个电压
表的比值是不变的．
故本题答案为：变大；不变．
点评：本题考查了欧姆定律、串联电路的特点在动态电路中的应用．此类题应首先判断出滑动变阻器的阻值是怎样变
化，由欧姆定律得到电流的变化，再由串联电流的电压特点分析各个用电器的电压变化．
18．（2008•上海）某小组同学研究动滑轮的使用特点，他们先用弹簧测力计缓慢提起钩码，如图（a）所示，再分别用重
力不同的动滑轮甲、乙、丙（G甲 ＞G乙 ＞G丙 ）缓慢提起相同钩码，如图（b）、（c）、（d）所示．请仔细观察图中的操作和
弹簧测力计的示数，然后归纳得出结论．
12（1）比较图（a）与（b）[或（a）与（c），或（a）与（d）]两图可得：
使用动滑轮能够省力 ．
（2）比较图（b）与（c）与（d）三图可得：
当阻力一定时，动滑轮本身的重力越大，所需的动力也越大 ．
考点：动滑轮及其工作特点。
专题：实验题；简答题；信息给予题；控制变量法。
分析：要解答本题需掌握：①动滑轮实质上是动力臂是阻力臂2倍的杠杆，根据杠杆平衡的条件，以及比较题干中图
（a）与（b）[或（a）与（c），或（a）与（d）]可得：使用动滑轮能够省力；
②比较图（b）与（c）与（d）三图，由弹簧测力计的示数可得：当阻力一定时，动滑轮本身的重力越大，所需的动力也越
大；
解答：解：（1）由于图（a）与（b）[或（a）与（c），或（a）与（d）]的不同点是：（a）图是直接提起钩码，图（b）、（c）、（d）是使
用简单的机械，由图中弹簧测力计的读数可看出（a）图中弹簧测力计的示数最小．故得出的结论是：使用动滑轮能够
省力；
（2）图（b）与（c）与（d）的不同点是动滑轮的重力不同，由图中弹簧测力计的读数可看出（b）图中弹簧测力计的示数
最小．
而（b）图中动滑轮的重力最小，故比较图（b）与（c）与（d）三图可得：当阻力一定时，动滑轮本身的重力越大，所需的
动力也越大．
故答案为：（1）使用动滑轮能够省力；
（2）当阻力一定时，动滑轮本身的重力越大，所需的动力也越大．
点评：本题主要考查学生对动滑轮工作特点的了解和掌握，以及对控制变量法的理解．
19．（2008•上海）用下图所示的刻度尺测量铅笔的长度，该刻度尺的分度值为 1mm ，所测铅笔的长度为 5.22cm
．
考点：长度的测量。
分析：刻度尺的读数要求：
（1）会认：即正确认识刻度尺的零刻度、最小刻度、测量范围
（2）会读：除读出最小刻度以上各位数字外，还应估读最小刻度下一位的数字
（3）会记．记录的测量数据，包括准确值、估计值以及单位．
解答：解：最小刻度值为1mm，L=7.22cm﹣2.00cm=5.22cm；
故答案为：1mm，5.22cm．
点评：会用刻度尺测量物体的长度，并且要读出正确的读数，最后记录数据时要带上单位．
20．（2008•上海）小华同学在“测定小灯泡的功率”实验中，所用电源电压为4.5V、7.5V和9V中的一个，滑动变阻器
上标有”20Ω 2A”字样，小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5W．他按图连接好电路，先将变阻
器的滑片移至 A 端（选填“A”或“B”），然后闭合电键S，再移动变阻器的滑片P，观察到小灯泡发光逐渐变 亮
（选填“亮”或“暗”）．当小灯泡正常发光时，变阻器的滑片P恰好在中点上（即连入电路的电阻为10Ω）．小华所
用的电源电压为 7. 5 V，小灯泡的额定功率为 1.3 5 W．
13考点：欧姆定律的应用；电阻的串联；电功率的计算。
专题：计算题。
分析：滑动变阻器起保护作用，由此可判断闭合开关前应在哪端；根据滑动变阻器的变阻原理分析滑片移动时的灯亮
度变化情况；由“小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5W”可估测灯正常发光电流，根据欧姆定
律求出U 、U和灯的额定功率．
R
解答：解：（1）因为滑动变阻器在电路中起保护作用，闭合开关前连入电阻要最大，所以滑片要在A端；
（2）闭合开关后，向B端移动滑片，连入电阻变小，电流变大，所以灯变亮；
（3）∵根据题目条件估测：当灯正常发光时， ， ，
∴所以电源电压应为：U=7.5V；
（4）∵U=7.5V，灯正常发光，U =4.5V
1
∴U =U﹣U =7.5V﹣4.5V=3V
2 1
∴U ：U =3：2=R ：10Ω
1 2 L
由此得：R =15Ω，
L
∴
故选A，亮，7.5，1.35．
点评：滑动变阻器在电路中的作用：一是分压保护（闭合开关前，电阻全连入，电路中电流最小）；二是变阻调压（通过
改变连入电路的电阻丝的长度改变连入电阻，从而改变电路中的电流，重新分配电压）．
21．在“用电压表、电流表测电阻”的实验中，某一次测量时，电流表的示数如图所示，则通过待测电阻的电流为
0.2 A，若此时待测电阻两端电压表的示数为2V，则待测电阻的阻值为 1 0 Ω．
考点：伏安法测电阻的探究实验；电流表的读数方法；欧姆定律的应用。
专题：计算题。
分析：由图中接入的接线柱可知电流表所选量程，则求得最小分度即可得出指针所示的示数；
已知待测电阻两端的电压，则由欧姆定律可求得电阻的阻值．
解答：解：由图可知，电流表选择0～0.6A的量程，则最小分度为0.02A，指针所指刻度为0.2A；
由欧姆定律得，待测电阻的阻值R= = =10Ω；
故答案为：0.2，10．
点评：伏安法测电阻的原理是利用欧姆定律求电阻，故只需得出电压值和电流值即可由R= 求得电阻．
22．如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．经过一段时间，电流表突然无示数．若电路中
只有一处故障，且只发生在电阻R 或R 上．
1 2
（1）该电路中存在的故障可能是 R 断路或 R 断路 ；
1 2
14（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R ，闭合电键S，观察灯的亮暗情况．若灯L
1
亮，说明故障是 R 断路 ；若灯L不亮，说明故障是 R 断路 ．
1 2
考点：电流表、电压表在判断电路故障中的应用。
专题：实验题。
分析：如图R 和R 串联，电路中只有一处故障，且只发生在电阻R 或R 上，同时电流表无示数，则电路故障不可能
1 2 1 2
是其中一个电阻短路，如果是短路，则电流表有示数．因此是其中一个电阻断路．
解答：解：（1）由分析知其中一个电阻断路，即R 断路或R 断路．
1 2
（2）当用一只完好的灯L替换电路中的电阻R 时，闭合电键S，灯L和电阻R 串联．由于串联电路互相影响，如果灯
1 2
L亮，说明R 正常工作，则是R 断路．如果灯L不亮，则说明R 断路．
2 1 2
故答案：（1）R 断路或R 断路、（2）R 断路、R 断路．
1 2 1 2
点评：通过电流表和灯泡来判断两电阻的故障，要熟知短路和断路的不同情况．
23．（2008•上海）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数．
考点：作光的反射光路图。
专题：作图题。
分析：根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射
角，作出反射光线并标出反射角及其度数．
解答：解：在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，度数等于入射角为60°，如图所示：
点评：作反射光线时，先确定反射点，根据反射角等于入射角在同一平面内法线的另一侧画出反射光线，注意完成题
目的要求．
24．（2010•上海）重为20牛的物体静止在水平地面上，用力的图示法在如图中画出它所受的重力G．
考点：重力示意图。
专题：作图题。
分析：先画出标度，然后根据规则物体的重心在物体的几何中心，过重心表示出重力的大小和方向．
解答：解：画出大小表示10N的标度，然后过物体重心作竖直向下、大小为20N的重力．如图所示
点评：重力示意图的关键是牢记重力的方向总是竖直向下的，会用力的图示表示力三要素．
1525．（2009•郑州）标出图中通电螺线管和小磁针的N、S极及磁感线的方向．
考点：通电螺线管的极性和电流方向的判断；磁极间的相互作用；磁感线及其特点；右手螺旋定则。
专题：作图题。
分析：由电源的正负极可知电流的方向，由电流方向通过右手螺旋定则可得螺线管的磁极方向，由磁感线的特点可画
出磁感线的方向，再由磁极间的相互作用可知小磁针的指向．
解答：解：由图可知电流由右侧流入，则由右手螺旋定则可知螺线管左侧为N极，右侧为S极，磁感线由N极指向S
极，小磁针N极与螺线管的S极相吸，故N极向左．
答案如图：
点评：右手螺旋定则又叫安培定则，其内容为：右手握住螺线管，四指指向电流方向，大拇指所指的方向即为螺线管N
极的方向；同时应明确同名磁极相互排斥，异名磁极相互吸引．
26．（2008•上海）如图所示，电路中有一根导线尚未连接，请用笔线代替导线补上，补上后使电键S能同时控制两盏灯．
考点：实物的电路连接。
专题：作图题。
分析：由图可知，电键S能同时控制两盏灯，说明两灯并联，开关控制干路．
解答：解：从正极出发经开关后分支，一支路经灯泡L 、电流表回到负极，另一支路经灯泡L 、电流表回到负极，如图：
1 2
点评：本题考查实物图的连接，关键知道实物图中电路的连接情况，根据题意连接实物图是初中物理的重点也是难点．
27．（2008•上海）一壶质量是2kg的水，温度降低了10℃，求水一共放出的热量．[C水=4.2×103J/（kg•℃）]．
考点：热量的计算。
专题：计算题。
分析：由比热公式可直接求得2kg水温度降低10℃后所放出的热量．
解答：解：由比热公式可得：
水放出的热量 Q放=cm△t=4.2×103J/（kg•℃）×2kg×10℃=8.4×104J
答：水放出的热量为8.4×104J
点评：本题直接考查比热公式，属公式的简单应用．
1628．（2008•上海）质量为2kg、底面积为0.01m2的容器放在水平地面上，容器内盛有质量为8kg的酒精（ρ酒精
=0.8×103kg/m3）．求：
（1）酒精的体积V酒精 ；
（2）液面下0.1m处酒精产生的压强p酒精 ；
（3）容器对地面的压强p．
考点：密度公式的应用；压强的大小及其计算；液体的压强的计算。
专题：计算题。
分析：（1）已知酒精的质量和密度，利用密度公式变形V= 即可求出酒精的体积；
（2）已知酒精液面的深度．利用液体压强公式P=ρgh即可求出液面下0.1m处酒精产生的压强；
（3）可利用重力公式分别求出容器和容器内酒精的重力，由题意可知，此时容器对地面的压力等于容器与容器内酒精
的重力之和，然后利用压强公式P= 即可求出容器对地面的压强．
解答：解：
（1）由ρ= 得：
酒精的体积V酒精= = =0.01m3；
（2）液面下0.1m处酒精产生的压强
p酒精=ρ酒精gh=0.8×103kg/m3×9.8N/kg×0.1m=784Pa；
（3）容器对地面的压力
F=G总=m总g=（m容器+m酒精 ）g=（2kg+8kg）×9.8N/kg=98N；
容器对地面的压强P= = =9.8×103Pa．
点评：此题涉及到压强公式、液体压强公式、重力公式、密度公式及其变形式的灵活运用，综合性较强，但都是基础知
识，需要熟练掌握的．
29．在图所示的电路中，电源电压为15V且不变，滑动变阻器R 上标有“20Ω 2A”字样，闭合电键S后，电流表的示
2
数为0.2A，电压表的示数为2V．
求：（1）滑动变阻器R 连入电路的阻值；
2
（2）电阻R 消耗的电功率P ；
1 1
（3）现有阻值为15Ω和24Ω的两个电阻，请从中选择一个来替换电阻R ，要求：在移动变阻器的滑片P的过程中，使
1
电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作．
①应选择的电阻阻值为 2 4 Ω．
②满足上述要求时，变阻器R 连入电路的阻值范围．
2
考点：欧姆定律的应用；电压表的连接；串联电路的电压规律；滑动变阻器的使用；电功率的计算。
专题：计算题。
分析：（1）由题意可知R 两端的电压及流过R 的电流，则由欧姆定律可求得R 的接入阻值；
1 1 1
（2）由串联电路的电压规律可求得R 两端的电压，则由功率公式P=UI可求得R 消耗的功率；
1 1
（3）①根据题意可知，在调节滑动变阻器的过程中应使两表能分别达到某个量程的最大值，分别分析两电阻接在电路
中时的电流及电压范围可得出应选择的电阻；
17②根据电流表和电压表允许通过的最大值，分别利用欧姆定律可求得对应的滑动变阻器的阻值，则范围可求．
解答：解：（1）由欧姆定律可得，R 的接入电阻R= = =10Ω；
2
（2）滑动变阻器两端的电压为2V，则由串联电路的电压规律可得，R 两端的电压U =15V﹣2V=13V，通过R 的电流
1 1 1
的0.2A，则R 消耗的电功率P =U I=13V×0.2A=2.6W；
1 1 1
（3）题中要求电压表能达的最大值，若选0～15V量程，因电压表并联在R 两端，总电压为15V，则无论选择哪一电
2
阻都不能使电压值达到15V，故电压表量程只能为0～3V；
电流表也要能达到最大电流，若接15Ω电阻时，电路中的最大电流I = = =1A；
m1
若接24Ω，电路中的电流I = = =0.625Ω； 即电路中能达到的最大值只能为0.6A，故电流表量程只能选0～
m2
0.6A；
若取15Ω电阻代替R
1
，则达到最大电流时，电路中的总电流R总= = =25Ω； 则滑动变阻器应接入电阻
R'=25Ω﹣15Ω=10Ω；
则滑动变阻器两端的电压值U'=I R'=0.6A×10Ω=6V＞3V，故超过了3V的最大电压，故只能选24Ω的电阻来代替
m2
R ．
1
②电流表的最大电流为I最大=0.6A，则由欧姆定律可得：
电路中的最小电阻R最小= = =25Ω；
则滑动变阻器接入电阻为R =25Ω﹣24Ω=1Ω；
1
电压表最大电压为U最大=3V，则此时电阻两端电压为U
2
=15V﹣3V=12V，
则此时电路中电流I = = =0.5A；
2
滑动变阻器接入电阻R = = =0.6Ω；
2
故滑动变阻器的接入范围为1Ω～6Ω；
答：（1）接入电阻为10Ω；（2）R 消耗的电功率为2.6W；（3）①24，②滑动变阻器接入范围为1Ω～6Ω．
1
点评：本题综合了欧姆定律、功率的计算及电压表电流表的使用等，单纯的知识点的应用上难度不大，但对学生分析
能力及审题能力有较高要求，在平常学习中要注意培养认真审题的能力．
30．（2008•上海）在“研究杠杆平衡的条件”实验中，先把杠杆支在支架上，通过调节 平衡螺母 ，使杠杆在水平
位置平衡．当左侧钩码处于图所示A位置时，应将右侧的钩码向 右 移动（选填“左”或“右”），可使杠杆在水
平位置平衡．
考点：探究杠杆的平衡条件实验。
专题：实验题。
分析：（1）为便于测量杠杆的力臂，须调节平衡螺母，使杠杆在水平位置平衡，调节的办法哪端上翘往那端调平衡螺
母；
（2）根据杠杆的平衡条件分析即可得出正确结果．
解答：解：（1）为便于测量杠杆的力臂，须调节平衡螺母，使杠杆在水平位置平衡；
（2）根据杠杆平衡条件，杠杆左侧下沉，所以要往右移动平衡螺母．
故答案为：平衡螺母，右．
18点评：本题考查了正确的调节杠杆平衡的办法，学生要掌握．
31．（2008•上海）某小组同学在做“验证凸透镜成像规律”实验的过程中发现：当发光物体与光屏之间的距离L确定
时，将凸透镜从发光物体处缓慢向光屏移动的过程中，有时能在光屏上成两次清晰的像，有时只能成一次清晰的像，
有时不能在光屏上成像．为了研究产生这些现象的条件，该小组同学进行实验，并将每次实验中的相关数据及现象记
录在下表中．
凸透镜 实验序 物屏 第一次成像 第一次成像
焦距 号 距离L 物距 像距 像的 物距u′ 像距v′（cm）
f （cm） （cm） u（cm） v （cm） 大小 （cm）
10 l 49 14 35 放大 35 14
2 45 15 30 放大 30 15
3 40 20 20 等大 不能在光屏
上第二次成
像
4 35 不能在光屏上成像
15 5 80 20 60 放大 60 20
6 64 24 40 放大 40 24
7 60 30 30 等大 不能在光屏
上第二次成
像
8 55 不能在光屏上成像
（1）分析比较实验序号1、2、3（或5、6、7）的第一次成像数据中像距v物距u的变化关系及相关条件，可得出的结论：
同一凸透镜，成实像时，像距 V 随物距 u 的增大而减小 ；
（2）分析比较实验序号1（或2、或5、或6）的第一和第二次成像数据中物距与像距的关系及相关条件，可得出的结论：
同一凸透镜，当 物屏距离 L 一定，移动凸透镜能在光屏上成两次像时， 第一次成像的物距是第二次成像的像距
；
（3）继续分析比较表格是物屏距离L与凸透镜焦距f的数据及观察到的现象，可得出的结论：在 物屏距离 L 大于凸
透镜的 4 倍焦距 条件下，移动凸透镜，可以在光屏上得到一次放大的像和一次缩小的像．
考点：凸透镜成像规律及其探究实验。
专题：实验题；实验分析法。
分析：根据凸透镜成像规律，物体在焦点之外，在凸透镜另一侧成倒立的实像，物距越小，像距越大，实像越大，
当物距大于二倍焦距，像距介于二倍焦距与一倍焦距之间时，所成的像是缩小的，
当物距与像距相同且都等于二倍焦距时，所成的像是等大的，
当物距介于二倍焦距与一倍焦距之间，像距大于二倍焦距时，所成的像是放大的．
解答：解：（1）通过图表所示，物距越小，而像距越大，故答案为：同一凸透镜，成实像时，像距V随物距U的增大而减
小；
（2）在图表中，物屏距离不变，而物距与像距交换，此时都能在光屏上成像，故答案为：物屏距离L，第一次成像的物
距是第二次成像的像距．
（3）由图表中可推算出只有序号1、2、5、6实验中，才可在屏上成两次像，故答案为：物屏距离L大于凸透镜的4倍焦
距．
点评：本题主要考查的是凸透镜的成像规律以及在实验中的应用．
19
