2023 年天津市初中学业水平考试试卷物理
化学和物理合场考试，合计用时120分钟。
本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。第Ⅰ卷为第1页至第4页，第
Ⅱ卷为第5页至第10页。试卷满分100分。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将本试卷和
“答题卡”一并交回。
第Ⅰ卷
注意事项：
1.每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，
用橡皮擦干净后，再选涂其他答案标号的信息点。
2.本卷共两大题，其39分。
一、单项选择题（本大题共 10小题，每小题3分，共30分。每小题给出的四个选项中，只
有一项最符合题意）

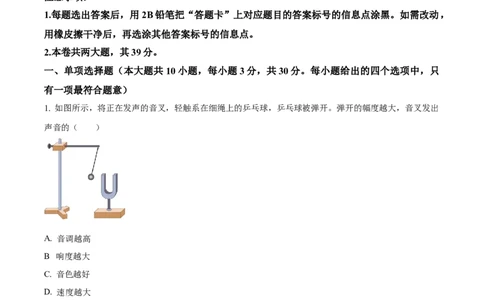

1. 如图所示，将正在发声的音叉，轻触系在细绳上的乒乓球，乒乓球被弹开。弹开的幅度越大，音叉发出
声音的（ ）
A. 音调越高
.
B 响度越大
C. 音色越好
D. 速度越大
2. 我国著名地质学家李四光，经年累月奋斗在地质勘探的一线，练就了快速、准确丈量的本领。他跨出每
一步的步幅几乎是相同的，其步幅合理的是（ ）
A. 85m B. 85dm
C. 85cm D. 85mm
3. 如图所示，建筑工人在砌墙时常用铅垂线来检查墙壁是否竖直。这是利用了（ ）
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 重力的方向 B. 重力的大小 C. 重力的作用点 D. 重力与质量的关系
4. 电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A
端旋转时，连入电路的电阻（ ）
A. 变大
B. 变小
C. 不变
D. 先变大后变小
5. 对下列安全教育内容进行分析，所用物理知识错误的是（ ）
A. 交通安全：驾车要系好安全带——防范惯性危害
B. 遇险自救：用破窗锤破窗逃生——牛顿第一定律
C. 用电安全：更换灯泡断开电源——安全用电原则
D. 出行安全：等候列车不越安全线——流体压强与流速的关系
6. 小华利用饮料瓶完成了如图所示的实验，可以证明大气压存在的是（ ）
A. 瓶子悬空水不流出 B. 水从侧孔喷出
C. 用手弹开纸片 D. 将瓶按入水中感到费力
7. 定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（ ）
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 1A B. 2A C. 3A D. 4A
8. 党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小
明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则
（ ）
A. 两灯都亮
B. 两灯都不亮
C. 只有绿灯亮
D. 只有红灯亮
9. 体育运动中蕴含着物理知识，下列运动现象所涉及的物理知识正确的是（ ）
序号 现象 物理知识
① 跳远时助跑 增大惯力
② 穿滑雪板滑雪 增大压强
③ 向前游泳时向后划水 力的作用是相互的
④ 跳远运动员越过横杆下落 重力势能增大
.
A ① B. ② C. ③ D. ④
10. 如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不
发光。则故障可能是（ ）
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 灯丝断了
B. 灯短路了
C. 开关处断路
D. cd间断路
二、多项选择题（本大题共 3小题，每小题3分，共9分。每小题给出的四个选项中，均有
多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）

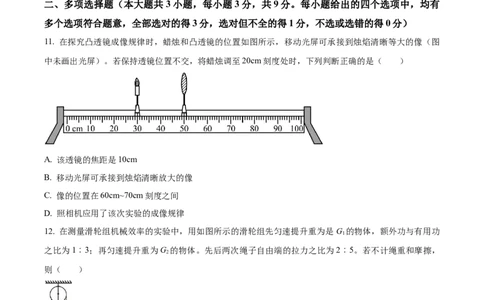

11. 在探究凸透镜成像规律时，蜡烛和凸透镜的位置如图所示，移动光屏可承接到烛焰清晰等大的像（图
中未画出光屏）。若保持透镜位置不交，将蜡烛调至20cm刻度处时，下列判断正确的是（ ）
A. 该透镜的焦距是10cm
B. 移动光屏可承接到烛焰清晰放大的像
C. 像的位置在60cm~70cm刻度之间
D. 照相机应用了该次实验的成像规律
12. 在测量滑轮组机械效率的实验中，用如图所示的滑轮组先匀速提升重为是 G 的物体，额外功与有用功
1
之比为1︰3；再匀速提升重为G 的物体。先后两次绳子自由端的拉力之比为2︰5。若不计绳重和摩擦，
2
则（ ）
A.
B.
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C. 先后两次滑轮组的机械效率之比为3︰4
D. 先后两次滑轮组的机械效率之比为5︰6
13. 如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻 、开关和电流表，
并引出两根导线到盒外。将盒外的两根导线分别与待测电阻 的两端相连，根据开关闭合、断开时电流
表的示数，可以算出 的阻值。设计的盒内电路图，其中符合要求的是（ ）
A. B.
C. D.
第Ⅱ卷
注意事项：
1.用黑色字迹的签字笔将答案写在“答题卡”上（作图可用2B铅笔）。
2.本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）
14. 中华优秀传统文化蕴含着丰富的物理知识。《墨经》中记载了世界上最早的“小孔成像”实验（如图
所示），小孔成像是由于光的______形成的；唐代诗句“潭清疑水浅”描绘了潭水清澈，让人感觉水变浅
了，这是由于光的______造成的。
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
的
15. 如图甲是我国古代汲水装置——桔槔，图乙是它水平静止时 简化模型，该装置是______（填简单机
械名称）；此时配重物重力为 ，水桶重力为 ， ，若不计杆重，则 ______。
16. 热爱劳动的津津学做天津特色菜“贴饽饽熬鱼”。烹饪时主要是通过______的方式来增大食材的内能
（选填“做功”或“热传递”）；锅内冒出的大量“白气”是水蒸气______形成的小水滴（填物态变化名
称）。
17. 某节能灯标有“220V 22W”字样，当它正常工作时，电功率为______W，通过它的电流为
______A。
18. 第七届世界智能大会于2023年5月18日在天津开幕，大会上展示了可穿戴的“外骨骼”机器人。参观
者戴上该设备，轻松地将 50kg的物体匀速举高 1m，用时 2s，此过程中对物体做功______J，功率为
______W。（g取10Nkg）
19. 在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表 A 、A 的示数分别
1 2
为0.5A和0.3A，则通过小灯泡 的电流为______A，通过小灯泡 的电流为______A。
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公
式及数据代入过程，结果要有数值和单位）
20. 额定功率为1000W的电热水壶正常工作时，把质量为1kg的水从10℃加热到100℃，用时420s，已知
，求：
（1）水吸收的热量；
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）电热水壶的效率。
21. 为了测量一个金属零件的密度，小明进行了以下实验：
（1）实验步骤：
①把天平放在水平桌面上，将游码移至标尺左端零刻线处，发现指针在分度盘上的位置如图甲所示，为使
横梁平衡应将平衡螺母向______调节（选填“左”或“右”）；
②用天平测出零件的质量，如图乙所示；
③用量筒测出零件的体积，如图丙所示；
（2）实验数据处理：
请将实验数据及计算结果填入下表。
零件质量 量筒中水的体积 量筒中水和零件总体积 零件体积 零件密度
____ ____ ____ ____ ____
22. 如图所示的电路，电源电压为5V，四个定值电阻的阻值均为5Ω。请完成下列任务：
（1）画出开关均断开时的等效电路图（只画出电路中工作电阻的连接方式）；
（2）当开关均闭合时，求电流表的示数。
23. 同学们在观看冰壶比赛时，发现了如下两个现象：
现象一：运动员蹬冰脚的鞋底为橡胶制成，滑行脚的鞋底为塑料制成；
现象二：运动员蹬冰时要用力；
他们认为上述现象与摩擦力的知识有关，于是提出了“滑动摩擦力的大小与什么因素有关”的问题，并进
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
行了如下探究。
【猜想与假设】根据同学们的发现，猜想滑动摩擦力的大小可能与______和______有关；
【设计并进行实验】
用弹簧测力计水平拉动木块，使它沿水平长木板匀速滑动，测出木块受到的滑动摩擦力；进行了三次实验，
如图所示：
【分析与论证】
的
（1）甲图中，木块受到 滑动摩擦力为______N；
（2）对比乙、丙两图，可得结论：__________________；
的
（3）许多情况下摩擦是有用 ，人们常常设法增大它；请列举在冰壶运动中增大摩擦的措施，并利用实
验结论进行解释。（至少写出一例）________________________。
24. 小明要测出一个电压约为30V的电源电压（电压保持不变），手边可供选用的器材如下：待测电源；
一块电压表（量程0~15V）；一块电流表（量程0~0.6A）；两个阻值已知的电阻，分别为R （20Ω）和R
1 2
（40Ω）；一个开关及若干导线。请你合理选择器材，设计实验测出该电源的电压。要求：
（1）画出实验电路图；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出电源电压的表达式（用已知量和测量量表示）。
25. 在学习“阿基米德原理”时，可用“实验探究”与“理论探究”两种方式进行研究；请你完成下列任
务：
【实验探究】
通过下图所示的实验，探究浮力的大小跟排开液体所受重力的关系，由实验可得结论______________，这
就是阿基米德原理；
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【理论探究】
第一步：建立模型——选取浸没在液体中的长方体进行研究，如下图所示；
第二步：理论推导——利用浮力产生的原因推导阿基米德原理；
请你写出推导过程，提示：推导过程中所用物理量需要设定（可在下图中标出）；____
【原理应用】
水平桌面上有一底面积为 的柱形平底薄壁容器，内装质量为m的液体；现将一个底面积为 的金属圆
柱体放入液体中，圆柱体静止后直立在容器底且未完全浸没（与容器底接触但不密合），整个过程液体未
溢出；金属圆柱体静止时所受浮力 ______。
9
