2023 年天津市初中学业水平考试试卷物理
化学和物理合场考试，合计用时120分钟。
本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。第Ⅰ卷为第1页至第4页，第
Ⅱ卷为第5页至第10页。试卷满分100分。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将本试卷和
“答题卡”一并交回。
第Ⅰ卷
注意事项：
1.每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，
用橡皮擦干净后，再选涂其他答案标号的信息点。
2.本卷共两大题，其39分。
一、单项选择题（本大题共 10小题，每小题3分，共30分。每小题给出的四个选项中，只
有一项最符合题意）

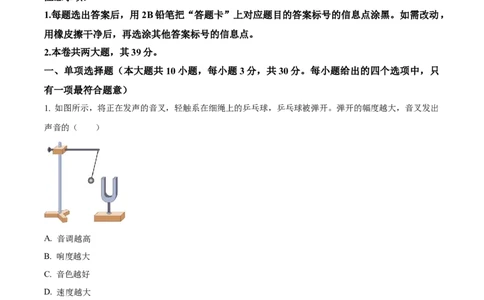

1. 如图所示，将正在发声的音叉，轻触系在细绳上的乒乓球，乒乓球被弹开。弹开的幅度越大，音叉发出
声音的（ ）
A. 音调越高
B. 响度越大
C. 音色越好
D. 速度越大
【答案】B
【解析】
【详解】响度是指人耳感觉到的声音的大小，它跟发声体的振幅和距离有关，振幅越大，响度越大；振幅
越小，响度越小。
故选B。
2. 我国著名地质学家李四光，经年累月奋斗在地质勘探的一线，练就了快速、准确丈量的本领。他跨出每
一步的步幅几乎是相同的，其步幅合理的是（ ）
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 85m B. 85dm
C. 85cm D. 85mm
【答案】C
【解析】
【详解】成年男性一步的距离范围是50cm～90cm。
故选C。
3. 如图所示，建筑工人在砌墙时常用铅垂线来检查墙壁是否竖直。这是利用了（ ）
A. 重力的方向 B. 重力的大小 C. 重力的作用点 D. 重力与质量的关系
【答案】A
【解析】
【详解】重力是由于地球的吸引而使物体收到的力，重力的方向总是竖直向下的，故铅垂线的方向是竖直
向下的，所以用重力的方向来检查墙壁是否竖直，故A符合题意，BCD不符合题意。
故选A。
4. 电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A
端旋转时，连入电路的电阻（ ）
A. 变大
B. 变小
C. 不变
D. 先变大后变小
【答案】B
【解析】
【详解】由图可知，A、B接线柱接入电路中，则从滑片到A点这部分电阻片接入电路中，当滑片向A端
旋转时，电阻片接入电路中的长度变短，则连入电路的电阻变小，故B符合题意，ACD不符合题意。
故选B。
5. 对下列安全教育内容进行分析，所用物理知识错误的是（ ）
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 交通安全：驾车要系好安全带——防范惯性危害
B. 遇险自救：用破窗锤破窗逃生——牛顿第一定律
C. 用电安全：更换灯泡断开电源——安全用电原则
D. 出行安全：等候列车不越安全线——流体压强与流速的关系
【答案】B
【解析】
【详解】A．驾车要系好安全带是防止紧急刹车时，由于人具有惯性，继续向前运动，造成事故，所以是
防止惯性带来的危害，故A正确，不符合题意；
B．用破窗锤破窗逃生中，破窗锤的前端受力面积小，增大了压强，故B错误，符合题意；
C．更换灯泡时，为了防止发生触电事故，应先断开电源，故C正确，不符合题意；
D．由于流体流速大的位置，压强小，所以等候列车是，不越安全线，防止列车进站时，列车周围空气流
速大，压强小，造成事故，故D正确，不符合题意。
故选B。

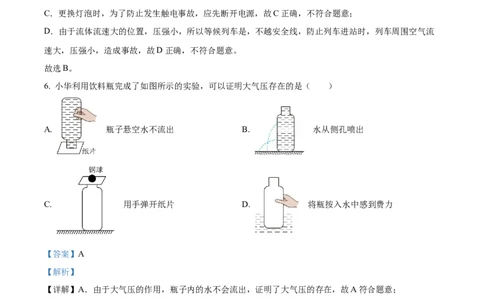

6. 小华利用饮料瓶完成了如图所示的实验，可以证明大气压存在的是（ ）
A. 瓶子悬空水不流出 B. 水从侧孔喷出
C. 用手弹开纸片 D. 将瓶按入水中感到费力
【答案】A
【解析】
【详解】A．由于大气压的作用，瓶子内的水不会流出，证明了大气压的存在，故A符合题意；
B．水从杯子侧面小孔中喷出，说明液体中左右方向也有压强，故B不符合题意；
C．用手弹开纸片，钢球由于具有惯性，不与纸片一起飞出，故C不符合题意；
D．将瓶按入水中感到费力，是瓶在水中受到浮力，故D不符合题意。
故选A。
7. 定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（ ）
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 1A B. 2A C. 3A D. 4A
【答案】A
【解析】
【详解】由U-I关系图像可得当电压为6V时，电流为2A定值电阻R为
所以当该电阻两端电压为3V时，通过它的电流为
故选A。
8. 党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小
明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则
（ ）
A. 两灯都亮
B. 两灯都不亮
C. 只有绿灯亮
D. 只有红灯亮
【答案】D
【解析】
【详解】图中所示的水位自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所
在电路被接通，电磁铁有磁性，电磁铁向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。
故选D。
9. 体育运动中蕴含着物理知识，下列运动现象所涉及的物理知识正确的是（ ）
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
序号 现象 物理知识
① 跳远时助跑 增大惯力
② 穿滑雪板滑雪 增大压强
③ 向前游泳时向后划水 力的作用是相互的
④ 跳远运动员越过横杆下落 重力势能增大
A. ① B. ② C. ③ D. ④
【答案】C
【解析】
【详解】①由于惯性不是力，所以不存在惯力，故①错误；
②穿滑雪板滑雪，是通过增大受力面积，来减小压强，故②错误；
③游泳时，人向后划水，水对人有向前的作用力，人向前运动，是由于力的作用是相互的，故③正确；
④跳远运动员越过横杆下落，高度降低，质量不变，所以重力势能减小，故④错误；
综上所述，正确的只有③，故C符合题意，ABD不符合题意。
故选C。
10. 如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不
发光。则故障可能是（ ）
A. 灯丝断了
B. 灯短路了
C. 开关处断路
D. cd间断路
【答案】D
【解析】
【详解】A．灯丝断了，则c、d处不能与火线相连接，用试电笔接触c、d处，氖管不发光，故A不符合
题意；
B．灯短路了，则a、b、c、d处都与火线相连接，用试电笔接触a、b、c、d处，氖管都发光，故B不符
合题意；
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C．开关处断路，则b、c、d处不能与火线相连接，用试电笔接触b、c、d处，氖管不发光，故C不符合
题意；
D．cd间断路，则a、b、c处都与火线相连接，用试电笔接触a、b、c处，氖管都发光；d处不能与火线相
连接，用试电笔接触d处，氖管不发光，故D符合题意。
故选D。
二、多项选择题（本大题共 3小题，每小题3分，共9分。每小题给出的四个选项中，均有
多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11. 在探究凸透镜成像规律时，蜡烛和凸透镜的位置如图所示，移动光屏可承接到烛焰清晰等大的像（图
中未画出光屏）。若保持透镜位置不交，将蜡烛调至20cm刻度处时，下列判断正确的是（ ）
A. 该透镜的焦距是10cm
B. 移动光屏可承接到烛焰清晰放大的像
C. 像的位置在60cm~70cm刻度之间
D. 照相机应用了该次实验的成像规律
【答案】ACD
【解析】
的
【详解】A．由图可知，移动光屏可承接到烛焰清晰等大 像，此时的物距等于像距，物距为20.0cm，成
的是倒立、等大的实像，则u=2f，故f=l0.0cm，故A正确；
BCD．将蜡烛调至20cm刻度处时，物距u=50cm-20cm=30cm，u>2f，光屏上可成倒立、缩小的实像，此时
像距为
f＜v＜2f
所以像的位置在60cm～70cm刻度之间，应用为照相机。
故B错误，CD正确。
故选ACD。
12. 在测量滑轮组机械效率的实验中，用如图所示的滑轮组先匀速提升重为是 G 的物体，额外功与有用功
1
之比为1︰3；再匀速提升重为G 的物体。先后两次绳子自由端的拉力之比为2︰5。若不计绳重和摩擦，
2
则（ ）
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A.
B.
C. 先后两次滑轮组的机械效率之比为3︰4
D. 先后两次滑轮组的机械效率之比为5︰6
【答案】BD
【解析】
【详解】AB．因为不计绳重和摩擦，则有用功为提升物体所做的功，额外功为提升动滑轮所做的功。由题
意知，滑轮组先匀速提升重为是G 的物体，额外功与有用功之比为1︰3；即
1
3G h=Gh
动 1
解得 。再匀速提升重为G 的物体。先后两次绳子自由端的拉力之比为2︰5，即
2
解得
故A错误，B正确；
CD．根据
先后两次滑轮组的机械效率之比
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故C错误，D正确。
故选BD。
13. 如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻 、开关和电流表，
并引出两根导线到盒外。将盒外的两根导线分别与待测电阻 的两端相连，根据开关闭合、断开时电流
表的示数，可以算出 的阻值。设计的盒内电路图，其中符合要求的是（ ）
A. B.
C. D.
【答案】ABD
【解析】
【详解】A．闭合开关，通过电流表示数和R 的阻值，可以计算出电源电压，再断开开关，将盒外的两根
0
导线分别与待测电阻 R 的两端相连，根据电源电压和电流表示数，可以计算出 R 的阻值，故A符合题意；
x x
B．将盒外的两根导线分别与待测电阻 R 的两端相连，断开开关，则电阻 R 和R 串联，用两电阻的阻值
x x 0
和电流表示数表示出电源电压；再闭合开关，R 被短路，用电阻 R 的阻值和电流表示数再次表示出电源
0 x
电压，由于电源电压不变，联立等式，计算出 R 的阻值，故B符合题意；
x
C．将盒外的两根导线分别与待测电阻 R 的两端相连，断开开关，则电阻 R 和R 串联，用两电阻的阻值
x x 0
和电流表示数表示出电源电压；再闭合开关，R 和电流表被短路，电流表无示数，不能再次表示出电源电
x
压，所以不能计算出R 的阻值，故C不符合题意；
x
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
D．闭合开关，通过电流表示数和R 的阻值，可以计算出电源电压，再断开开关，将盒外的两根导线分别
0
与待测电阻R 的两端相连，则电阻R 和R 串联，根据电源电压和电流表示数，可以计算出 电路的中阻值，
x x 0
进而可以计算出R 的阻值，故D符合题意。
x
故选ABD。
第Ⅱ卷
注意事项：
1.用黑色字迹的签字笔将答案写在“答题卡”上（作图可用2B铅笔）。
2.本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）
14. 中华优秀传统文化蕴含着丰富的物理知识。《墨经》中记载了世界上最早的“小孔成像”实验（如图
所示），小孔成像是由于光的______形成的；唐代诗句“潭清疑水浅”描绘了潭水清澈，让人感觉水变浅
了，这是由于光的______造成的。
【答案】 ①. 直线传播 ②. 折射
【解析】
【详解】[1]由于光沿直线传播，光穿过小孔时，能在光屏上成倒立的实像，小孔成像是由于光的直线传播
形成的。
[2]由于水底反射的光从水中斜射入空气中，发生了折射现象，折射角大于入射角，人逆着折射光线看去会
感觉水变浅了。
15. 如图甲是我国古代汲水装置——桔槔，图乙是它水平静止时的简化模型，该装置是______（填简单机
械名称）；此时配重物重力为 ，水桶重力为 ， ，若不计杆重，则 ______。
【答案】 ①. 杠杆 ②. 1∶2
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】[1]由于该装置可以简化为绕支点转动的硬棒，所以该装置为杠杆。
[2]由杠杆平衡条件可得
Gl=Gl
11 22
由于l︰l=2︰1 ，则
1 2
16. 热爱劳动的津津学做天津特色菜“贴饽饽熬鱼”。烹饪时主要是通过______的方式来增大食材的内能
（选填“做功”或“热传递”）；锅内冒出的大量“白气”是水蒸气______形成的小水滴（填物态变化名
称）。
【答案】 ①. 热传递 ②. 液化
【解析】
【详解】[1]烹饪时锅下有燃料燃烧释放热量，锅中食物吸收热量，所以主要是通过热传递的方式来增大食
材的内能。
[2]锅内冒出的大量“白气”是水蒸气变成的小水滴，由气体变成液体，所以是液化现象。
17. 某节能灯标有“220V 22W”字样，当它正常工作时，电功率为______W，通过它的电流为
______A。
【答案】 ①. 22 ②. 0.1
【解析】
【详解】[1]由某节能灯标有“220V 22W”字样，可得节能灯正常工作时，额定电压为220V，额定电功
率为22W。
[2] 通过它的电流为
18. 第七届世界智能大会于2023年5月18日在天津开幕，大会上展示了可穿戴的“外骨骼”机器人。参观
者戴上该设备，轻松地将 50kg的物体匀速举高 1m，用时 2s，此过程中对物体做功______J，功率为
______W。（g取10Nkg）
【答案】 ①. 500 ②. 250
【解析】
【详解】[1]将50kg的物体匀速举高1m，此过程中对物体做功
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
[2]对物体做功用时2s，则功率
19. 在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表 A 、A 的示数分别
1 2
为0.5A和0.3A，则通过小灯泡 的电流为______A，通过小灯泡 的电流为______A。
【答案】 ①. 0.2 ②. 0.3
【解析】
【详解】[1][2]由图可知小灯泡 L 与小灯泡 L 并联，A 与 L 串联，测的是 L2的电流，A 在干路上，所
1 2 2 2 1
以 L 的电流为0.3A， L 的电流为
2 1
I=I-I=0.5A-0.3A=0.2A
1 2
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公
式及数据代入过程，结果要有数值和单位）
20. 额定功率为1000W的电热水壶正常工作时，把质量为1kg的水从10℃加热到100℃，用时420s，已知
，求：
（1）水吸收的热量；
（2）电热水壶的效率。
【答案】（1） ；（2）90%
【解析】
【详解】解：（1）质量为1kg的水从10℃加热到100℃，水吸收的热量
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）额定功率为1000W的电热水壶正常工作420s，则电热水壶的效率
答：（1）水吸收的热量为3.78×105J；
（2）电热水壶的效率为90%。
21. 为了测量一个金属零件的密度，小明进行了以下实验：
（1）实验步骤：
①把天平放在水平桌面上，将游码移至标尺左端零刻线处，发现指针在分度盘上 的位置如图甲所示，为使
横梁平衡应将平衡螺母向______调节（选填“左”或“右”）；
②用天平测出零件的质量，如图乙所示；
③用量筒测出零件的体积，如图丙所示；
（2）实验数据处理：
请将实验数据及计算结果填入下表。
零件质量 量筒中水的体积 量筒中水和零件总体积 零件体积 零件密度
____ ____ ____ ____ ____
【答案】 ①. 右 ②. 27 ③. 30 ④. 40 ⑤. 10 ⑥. 2.7
【解析】
【详解】（1）[1]指针指在分度盘左侧，由左偏右调可知，应将平衡螺母向右调节，使天平横梁平衡。
（2）[2]观察乙图可知，游码对应刻度为2g，零件质量等于砝码质量与游码对应刻度值之和，所以零件质
量
m=20g+5g+2g=27g
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
[3]观察丙图可知，左边量筒中只有水，量筒的分度值为2mL，量筒中水的体积为30mL，即30cm3。
[4]观察丙图可知，右边量筒中有水和零件，量筒中水和零件的体积为40mL，即40cm3。
[5]零件的体积
V=V-V=40cm3-30cm3=10cm3
2 1
[6]零件密度
的
22. 如图所示 电路，电源电压为5V，四个定值电阻的阻值均为5Ω。请完成下列任务：
（1）画出开关均断开时的等效电路图（只画出电路中工作电阻的连接方式）；
（2）当开关均闭合时，求电流表的示数。
【答案】（1） ；（2）2A
【解析】
【详解】解：（1）由图可知，开关均断开时，电阻只有R 与R 串联接入电路中，电流表也接入串联电路，
1 2
所以此时等效电路图为：
（2） 当开关均闭合时，R 与R 被短路了，R 与R 并联接入电路中，电流表在干路上，所以经过R 的电
2 4 1 3 1
流为
经过R 的电流为
3
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
所以电流表的示数为
答：（1）等效电路图为：
（2）电流表的示数为2A。
23. 同学们在观看冰壶比赛时，发现了如下两个现象：
现象一：运动员蹬冰脚的鞋底为橡胶制成，滑行脚的鞋底为塑料制成；
现象二：运动员蹬冰时要用力；
他们认为上述现象与摩擦力的知识有关，于是提出了“滑动摩擦力的大小与什么因素有关”的问题，并进
行了如下探究。
【猜想与假设】根据同学们的发现，猜想滑动摩擦力的大小可能与______和______有关；
【设计并进行实验】
用弹簧测力计水平拉动木块，使它沿水平长木板匀速滑动，测出木块受到的滑动摩擦力；进行了三次实验，
如图所示：
【分析与论证】
的
（1）甲图中，木块受到 滑动摩擦力为______N；
（2）对比乙、丙两图，可得结论：__________________；
的
（3）许多情况下摩擦是有用 ，人们常常设法增大它；请列举在冰壶运动中增大摩擦的措施，并利用实
验结论进行解释。（至少写出一例）________________________。
【答案】 ①. 接触面粗糙程度 ②. 压力 ③. 0.6 ④. 压力相同时，接触面越粗糙，滑动摩擦
力越大 ⑤. 蹬冰脚鞋底用橡胶制成，增大接触面粗糙程度
【解析】
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】[1][2]由于运动员蹬冰脚的鞋底和滑行脚的鞋底的材料不同，所以猜想摩擦力可能与接触面粗糙程
度有关；由于运动员蹬冰时要用力，所以猜想摩擦力可能与压力有关，所以猜想滑动摩擦力的大小可能与
接触面粗糙程度和压力有关。
（1）[3]图甲中弹簧测力计的分度值为0.2N，则弹簧测力计示数为0.6N，由于用弹簧测力计水平拉动木块，
使它沿水平长木板匀速滑动，则木块处于平衡状态，由二力平衡条件可知，木块受到的摩擦力等于拉力，
故木块受到的摩擦力等于0.6N。
（2）[4]观察乙、丙两图发现，压力大小相同，毛巾面更粗糙，弹簧测力计示数也更大，所以可得结论：
压力相同时，接触面越粗糙，滑动摩擦力越大。
（3）[5]由于蹬冰鞋不能打滑，所以需要增大摩擦力，故蹬冰脚鞋底用橡胶制成，通过增大接触面粗糙程
度，来增大摩擦力。
24. 小明要测出一个电压约为30V的电源电压（电压保持不变），手边可供选用的器材如下：待测电源；
一块电压表（量程0~15V）；一块电流表（量程0~0.6A）；两个阻值已知的电阻，分别为R （20Ω）和R
1 2
（40Ω）；一个开关及若干导线。请你合理选择器材，设计实验测出该电源的电压。要求：
（1）画出实验电路图；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出电源电压的表达式（用已知量和测量量表示）。
【答案】（1） ；（2）①按照电路图连接电路②闭合开关 S，读出电压表的示数
；（3）
【解析】
【详解】方法一：
（1）利用串联电路电压特点和欧姆定律，设计如下图2
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）①按照电路图连接电路；
②闭合开关S，读出电压表的示数 。
（3）根据串联电路电压特点知，电源电压
再根据欧姆定律和串联电路电流特点知
解得
方法二：
（1）利用串联电路电流特点和欧姆定律，设计如下图3
（2）利用串联电路电流特点和欧姆定律，设计①按照电路图连接电路；
②闭合开关S，读出电流表的示数I。
（3）利用串联电路电压特点和欧姆定律
25. 在学习“阿基米德原理”时，可用“实验探究”与“理论探究”两种方式进行研究；请你完成下列任
务：
【实验探究】
通过下图所示的实验，探究浮力的大小跟排开液体所受重力的关系，由实验可得结论______________，这
就是阿基米德原理；
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【理论探究】
第一步：建立模型——选取浸没在液体中的长方体进行研究，如下图所示；
第二步：理论推导——利用浮力产生的原因推导阿基米德原理；
请你写出推导过程，提示：推导过程中所用物理量需要设定（可在下图中标出）；____
【原理应用】
水平桌面上有一底面积为 的柱形平底薄壁容器，内装质量为m的液体；现将一个底面积为 的金属圆
柱体放入液体中，圆柱体静止后直立在容器底且未完全浸没（与容器底接触但不密合），整个过程液体未
溢出；金属圆柱体静止时所受浮力 ______。
【答案】 ①. ②. 见解析 ③.
【解析】
【详解】[1]由图中实验数据可得，F -F =F -F ，即物体受到的浮力等于排开液体的重力，即 。
甲 乙 丙 丁
[2]设长方体的底面积为S、高为h，液体密度为 ，长方体上、下表面所处的深度及受力情况，如下图所
示：
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
由于同种液体中，深度越深，液体的压强越大，长方体的上下面表面积相同，由 可得，液体对长
方体向上的压力大于液体对它向下的压力，两者之差即为浮力
[3]由阿基米德原理可得，金属圆柱体静止时所受浮力
