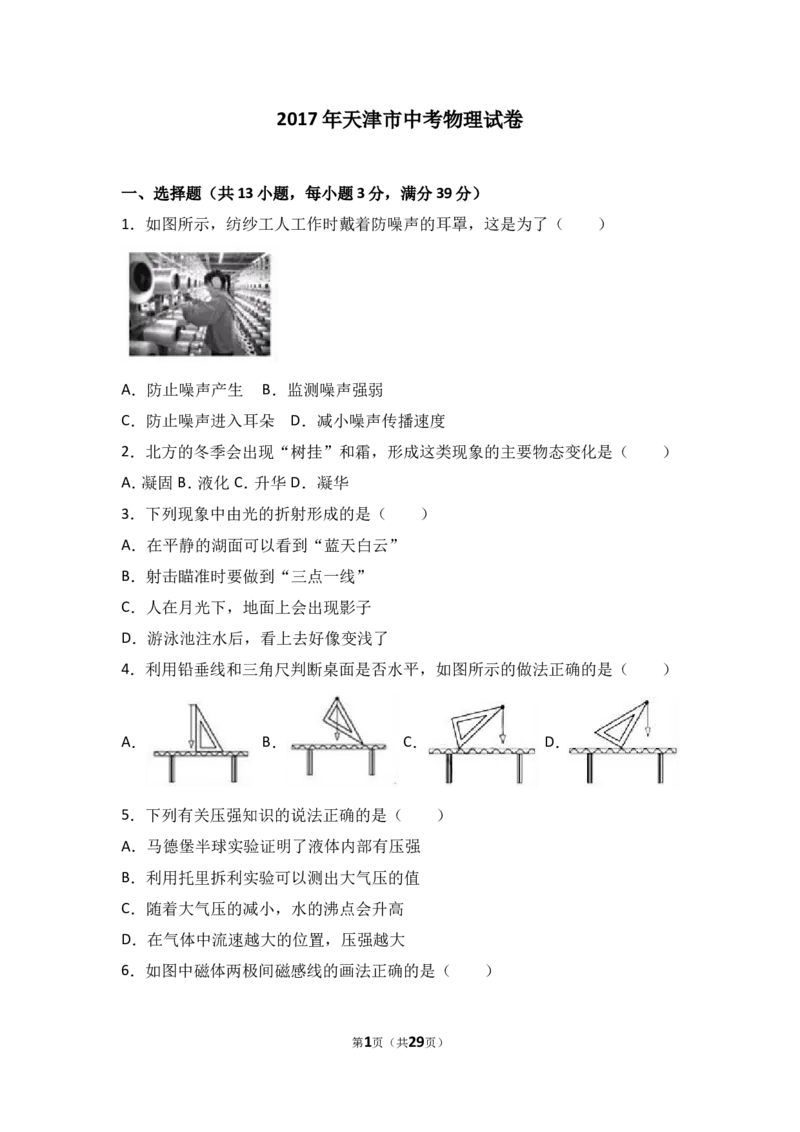

2017 年天津市中考物理试卷
一、选择题（共13小题，每小题3分，满分39分）

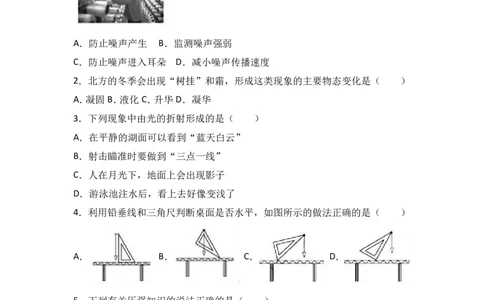

1．如图所示，纺纱工人工作时戴着防噪声的耳罩，这是为了（ ）
A．防止噪声产生 B．监测噪声强弱
C．防止噪声进入耳朵 D．减小噪声传播速度
2．北方的冬季会出现“树挂”和霜，形成这类现象的主要物态变化是（ ）
A．凝固B．液化 C．升华D．凝华
3．下列现象中由光的折射形成的是（ ）
A．在平静的湖面可以看到“蓝天白云”
B．射击瞄准时要做到“三点一线”
C．人在月光下，地面上会出现影子
D．游泳池注水后，看上去好像变浅了
4．利用铅垂线和三角尺判断桌面是否水平，如图所示的做法正确的是（ ）
A． B． C． D．
5．下列有关压强知识的说法正确的是（ ）
A．马德堡半球实验证明了液体内部有压强
B．利用托里拆利实验可以测出大气压的值
C．随着大气压的减小，水的沸点会升高
D．在气体中流速越大的位置，压强越大
6．如图中磁体两极间磁感线的画法正确的是（ ）
第1页（共29页）A． B． C． D ．

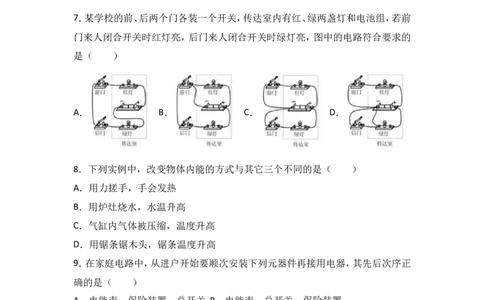

7．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前
门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的
是（ ）
A． B． C． D．
8．下列实例中，改变物体内能的方式与其它三个不同的是（ ）
A．用力搓手，手会发热
B．用炉灶烧水，水温升高
C．气缸内气体被压缩，温度升高
D．用锯条锯木头，锯条温度升高
9．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正
确的是（ ）
A．电能表、保险装置、总开关 B．电能表、总开关、保险装置
C．保险装置、电能表、总开关 D．总开关、电能表、保险装置
10．如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数
变大的是（ ）
第2页（共29页）A． B． C． D．

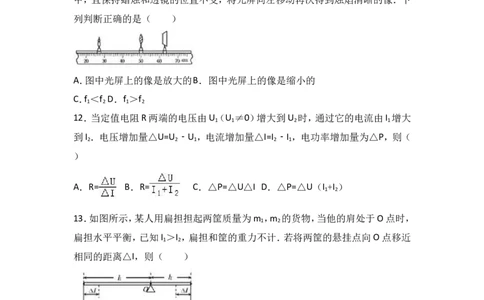

11．小明同学在探究凸透镜成像成像规律时，用焦距分别为f 、f 的甲、乙两个凸
1 2
透镜进行实验．先将点燃的蜡烛、透镜甲和光屏放置在光具坐上，调整后的位置
如图所示，此时在光屏上得到烛焰清晰的像（图中未标出）：再用透镜乙替换透镜
甲，且保持蜡烛和透镜的位置不变，将光屏向左移动再次得到烛焰清晰的像．下
列判断正确的是（ ）
A．图中光屏上的像是放大的B．图中光屏上的像是缩小的
C．f ＜f D．f ＞f
1 2 1 2
12．当定值电阻R两端的电压由U（U ≠0）增大到U 时，通过它的电流由I 增大
1 1 2 1
到I ．电压增加量△U=U ﹣U ，电流增加量△I=I ﹣I ，电功率增加量为△P，则（
2 2 1 2 1
）
A．R= B．R= C．△P=△U△I D．△P=△U（I +I ）
1 2
13．如图所示，某人用扁担担起两筐质量为m ，m 的货物，当他的肩处于O点时，
1 2
扁担水平平衡，已知I ＞I ，扁担和筐的重力不计．若将两筐的悬挂点向O点移近
1 2
相同的距离△I，则（ ）
A．扁担左端向下倾斜
B．扁担右端向下倾斜
C．要使扁担恢复水平平衡需再往某侧筐中加入货物，其质量为（m ﹣m ）
2 1
第3页（共29页）D．要使扁担恢复水平平衡需再往某侧筐中加入货物，其质量为（m ﹣m ）
2 1
二、填空题（共6小题，每小题4分，满分24分）
14．一束平行光与镜面成30°角射到平面镜上，反射角大小是 ，人迎着反
射光的方向可以看到刺眼的光，而在其他方向却看不到反射光，这是由于发生了
（选填“镜面反射”或“漫反射”）．
15．在校运会上，小明和小亮的百米跑成绩分别为14s和15s，比较两人百米全程
的平均速度，小明的 （选填“大于”“小于”或“等于”）小亮的；当到
达终点时，他们不能立即停下来，是由于他们具有 ．

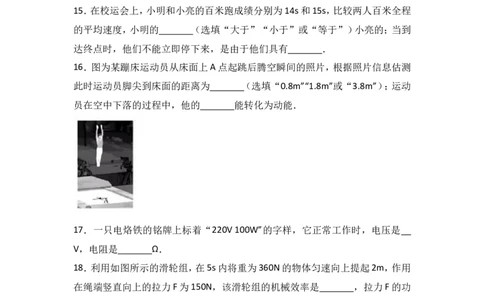

16．图为某蹦床运动员从床面上A点起跳后腾空瞬间的照片，根据照片信息估测
此时运动员脚尖到床面的距离为 （选填“0.8m”“1.8m”或“3.8m”）；运动
员在空中下落的过程中，他的 能转化为动能．
17．一只电烙铁的铭牌上标着“220V 100W”的字样，它正常工作时，电压是
V，电阻是 Ω．
18．利用如图所示的滑轮组，在5s内将重为360N的物体匀速向上提起2m，作用
在绳端竖直向上的拉力F为150N，该滑轮组的机械效率是 ，拉力F的功
率是 W．
19．图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置
如图乙所示．电阻R 两端的电压为 V，电阻R 、R 的阻值之比为 ．
2 1 2
第4页（共29页）三、解答题（共6小题，满分37分）
20．某电热水器的铭牌如下表所示，现将冰箱装满水，电热水器正常工作时，把水
从20°C加热到60°C．已知C =4.2×103J/（kg•℃），不计热量损失，求：
水
（1）水吸收的热量；
（2）加热所需要的时间．
型号 ×××
额定电压 220V
加热功率 2000W
频率 50Hz
水箱容量 50kg
21．下面是小明同学的实验报告，请按要求帮他将报告补充完整．
实验：测量食用油的密度
实验目的：测量油的密度
实验器材：天平（砝码）、量筒、烧杯、油
实验原理：
主要实验步骤：
（1）调节天平横梁平衡时，发现指针指在分度盘中线的右侧，要使横梁平衡，应将
平衡螺母向 （选填“左”或“右”）侧调节．
（2）往量筒中倒入适量的油，测出油的体积，如图1所示．
（3）用天平测出空烧杯的质量为30g．
（4）将量筒中的油全部倒入烧杯中，测出烧杯和油的总质量，如图2所示．
第5页（共29页）实验数据记录：
在虚线框内设计一个记录本次实验数据的表格，并将测量数据及计算结果填入表
中．
实验评估：
按照上述实验方案测出的油的密度值比真实值 （选填“偏大”或“偏
小”）．
22．小明在探究影响滑动摩擦力大小的因素时，提出了如下猜想：
猜想一：滑动摩擦力的大小与接触面所受的压力有关
猜想二：滑动摩擦力的大小与接触面的粗糙程度有关
猜想三：滑动摩擦力的大小与接触面积有关
为了验证猜想，准备了如下器材：弹簧测力计、长木板、长方体木块和砝码．
他利用上述器材进行了如下实验：
①将木块平放在长木板上组装成如图1所示的装置．匀速拉动长木板，记下弹簧
测力计的示数．
②在木块上加砝码，如图2所示．匀速拉动长木板，记下弹簧测力计的示数．
完成下列任务：
（1）在图3中画出长木板被匀速拉动时（木块相对桌面静止），长木板在水平方向
上的受力示意图．
（2）通过实验步骤①②可验证猜想 ．
（3）要完成对“猜想三”的验证，需在实验步骤①的基础上进一步实验，请你写
出下一步的实验方案．
第6页（共29页）23．如图1所示的电路中，定值电阻R 为10Ω，R 为滑动变阻器，电源电压保持不
1 2
变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数
I的关系图象如图2所示．求：
（1）电源电压；
（2）滑动变阻器的最大阻值．
24．现有一个阻值为20Ω的定值电阻R ，一个电压约为15V的电源，一个量程为0
0
～1A的电流表，一个单刀双掷开关及导线若干．请你利用上述器材设计实验，测
出约为10Ω的未知电阻R 的阻值．要求：
x
（1）画出实验电路图；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出待测电阻R 的数学表达式（用已知量和测量量表示）．
x
25．某同学制作了一个”浮子“．他用质量为2m、高为h、横截面积为2S的质地
均匀实心圆柱体，将其中间挖掉横截面积为S、高为h的圆柱体，做成”空心管“；
然后用另一个不同材质、质地均匀的实心圆柱体将管的空心部分恰好填满，做
成”浮子“，如图1所示．将”浮子“放入盛有足量水、底面积为S 的圆柱形薄
0
壁容器中．”浮子“刚好悬浮在水中，如图2所示．已知水的密度为ρ ，请解答下
0
列问题：
（1）该“浮子”的平均密度是多少？
第7页（共29页）（2）实验中，组成“浮子”的“空心管”和“填充柱体”在水中完全脱离，致使
容器中水面高度发生了变化，待水面恢复稳定后，水对容器底部的压强变化了多
少？
第8页（共29页）2017 年天津市中考物理试卷
参考答案与试题解析
一、选择题（共13小题，每小题3分，满分39分）
1．如图所示，纺纱工人工作时戴着防噪声的耳罩，这是为了（ ）
A．防止噪声产生 B．监测噪声强弱
C．防止噪声进入耳朵 D．减小噪声传播速度
【考点】9L：防治噪声的途径．
【分析】防治噪声污染可以从噪声的产生、噪声的传播及噪声的接收这三个环节
进行防治．
【解答】解：工人戴着防噪声耳罩，减弱传入入耳的噪声，这是在人耳处减弱噪声，
防止噪声进入耳朵．
故选：C．
2．北方的冬季会出现“树挂”和霜，形成这类现象的主要物态变化是（ ）
A．凝固B．液化 C．升华D．凝华
【考点】1R：生活中的凝华现象．
【分析】物质由固态变成液态是熔化 ；物质由液态变成固态是凝固；物质由液态
变成气态是汽化；物质由气态变成液态是液化；物质由固态直接变成气态是升华
物质由气态变成固态是凝华．霜是由水蒸气放热凝华成的小冰晶．
【解答】解：“树挂”和霜是水蒸气遇冷凝华直接由气态变为固态形成的．
故选D．
3．下列现象中由光的折射形成的是（ ）
第9页（共29页）A．在平静的湖面可以看到“蓝天白云”
B．射击瞄准时要做到“三点一线”
C．人在月光下，地面上会出现影子
D．游泳池注水后，看上去好像变浅了
【考点】AM：光的折射现象及其应用．
【分析】（1）光在同一均匀介质中沿直线传播．光沿直线传播的实例有：小孔成像、
激光准直、影子、日食和月食等；
（2）光照在不同介质面上时，会发生反射现象，平面镜成像和水中“倒影”就是
具体应用；
（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折
射现象．
【解答】解：
A、在平静的湖面可以看到蓝天白云，这是光的反射现象，故A错误；
B、射击瞄准时要做到“三点一线”，这是利用了光的直线传播，故B错误；
C、人在月光下，地面上会出现影子，是由于光的直线传播形成的，故C错误；
D、注水的游泳池看上去好像变浅了，是由于光在界面发生折射形成的，故D正确
故选D．
4．利用铅垂线和三角尺判断桌面是否水平，如图所示的做法正确的是（ ）
A． B． C． D．
【考点】7A：重力的方向．
【分析】重力的方向始终是竖直向下的．
【解答】解：三角尺有两个直角边，把三角尺竖直放置，一个直角边放在桌面上，另
一个直角边放上重锤线，因为重力的方向是竖直向下的，如果重锤线与直角边是
平行的，则表明桌面是水平的，故A符合题意；BCD都无法判定是否水平．
故选A．
第10页（共29页）5．下列有关压强知识的说法正确的是（ ）
A．马德堡半球实验证明了液体内部有压强
B．利用托里拆利实验可以测出大气压的值
C．随着大气压的减小，水的沸点会升高
D．在气体中流速越大的位置，压强越大
【考点】8E：大气压强的存在；8G：大气压强与高度的关系；8K：流体压强与流速的
关系．
【分析】（1）马德堡半球实验证明了大气压的存在；
（2）托里拆利实验最早测出了大气压的值；
（3）液体的沸点随气压的增大而增大；
（4）在气体中流速越大的位置，压强越小．
【解答】解：A、证明大气压存在的实验有马德堡半球实验等，故A错误；
B、托里拆利最早精确地测出了大气压的值，故B正确；
C、液体的沸点随气压的减小而减小，如高压锅，故C错误；
D、气体中流速越大的位置，压强越小，故D错误．
故选B．
6．如图中磁体两极间磁感线的画法正确的是（ ）
A． B． C． D ．
【考点】C7：磁感线及其特点．
【分析】在磁体的周围，磁感线从磁体的N极出发，回到S极．
【解答】解：
A、磁感线从磁体的N极出来，回到磁体的S极，故A正确；
第11页（共29页）B、磁感线从磁体的S极出来，回到磁体的N极，故B错误；
C、磁感线从磁体的N极出来，回到磁体的N极，故C错误；
D、磁感线从磁体的S和N极出来，故D错误．
故选A．
7．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前
门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的
是（ ）
A． B． C． D．
【考点】HU：串、并联电路的设计．
【分析】绿灯亮，表示人在后门按开关，红灯亮表示前门人在前门按开关；说明两
灯互不影响，即为并联关系，且后门的控制开关与绿灯在同一支路，前门的控制
开关与红灯在同一支路，均为串联关系．
【解答】解：由题意知，两个灯泡并联，且各有一个开关控制，前门开关控制红灯，
后门开关控制绿灯，故C符合题意．
故选：C．
8．下列实例中，改变物体内能的方式与其它三个不同的是（ ）
A．用力搓手，手会发热
B．用炉灶烧水，水温升高
C．气缸内气体被压缩，温度升高
D．用锯条锯木头，锯条温度升高
【考点】G9：做功改变物体内能；GA：热传递改变物体内能．
【分析】改变物体内能有两种方式：做功和热传递．做功主要有摩擦生热和压缩气
体做功，做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物
体，或者是从一个物体的高温部分传到低温部分，其实质是能的转移．
第12页（共29页）【解答】解：
A、用力搓手，手会发热，这是通过做功的方式增加内能的；
B、用炉灶烧水，水温升高，这是通过热传递的方式增加内能的；
C、气缸内气体被压缩，压缩空气做功，空气的温度升高；
D、锯木头时锯条发烫，摩擦生热，属于做功改变物体内能．
ACD都是通过做功的方式改变内能的，B是通过热传递的方式改变内能的，故B
正确．
故选B．
9．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正
确的是（ ）
A．电能表、保险装置、总开关 B．电能表、总开关、保险装置
C．保险装置、电能表、总开关 D．总开关、电能表、保险装置
【考点】IN：家庭电路的组成．
【分析】电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在
家庭电路的最前端，并且在总开关的前面．
检修电路时要断开开关，在电能表的后面要接入总开关．
保险丝能在电路电流过大时，能自动切断电源．为了方便更换保险丝，保险盒一
定要安装在总开关的后面．
【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面．
总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关
的后面．故B正确．
故选B．
10．如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数
变大的是（ ）
第13页（共29页）A． B． C． D．
【考点】IG：欧姆定律的变形公式．
【分析】首先判定电路的连接方式，分析电表的作用；根据电阻的变化判定电表的
变化．
【解答】解：
A、该电路为并联电路，电流表测量R 的电流，滑动变阻器在另一条支路中，滑动
0
变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误；
B、该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电
阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故
干路中的电流变小，故B错误；
C、该电路为串联电路，电压表测量R 的电压，滑动变阻器滑片向右移动，电阻变
0
大，电流减小，根据U=IR可知，电压表示数变小，故C错误；
D、该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动
电阻变大，电流减小，根据U=IR可知，R 的电压变小，根据串联电路的电压规律
0
可知，滑动变阻器两端电压变大，故D正确．
故选D．
11．小明同学在探究凸透镜成像成像规律时，用焦距分别为f 、f 的甲、乙两个凸
1 2
透镜进行实验．先将点燃的蜡烛、透镜甲和光屏放置在光具坐上，调整后的位置
如图所示，此时在光屏上得到烛焰清晰的像（图中未标出）：再用透镜乙替换透镜
甲，且保持蜡烛和透镜的位置不变，将光屏向左移动再次得到烛焰清晰的像．下
列判断正确的是（ ）
A．图中光屏上的像是放大的B．图中光屏上的像是缩小的
C．f ＜f D．f ＞f
1 2 1 2
【考点】B8：凸透镜成像的应用．
第14页（共29页）【分析】（1）由U＞v知成倒立缩小的实像；
（2）保持蜡烛和透镜的位置不变，将光屏向左移动再次得到烛焰清晰的像，像变
小，像距减小．
【解答】解：AB、由U＞v知成倒立缩小的实像，故A错误，B正确；
CD、由“保持蜡烛和透镜的位置不变，将光屏向左移动再次得到烛焰清晰的像”
可知，像距减小，像变小，相当于物距变大，但物距没变，是焦距变小了，故f ＞f ，
1 2
故C错误，D正确．
故选BD．
12．当定值电阻R两端的电压由U（U ≠0）增大到U 时，通过它的电流由I 增大
1 1 2 1
到I ．电压增加量△U=U ﹣U ，电流增加量△I=I ﹣I ，电功率增加量为△P，则（
2 2 1 2 1
）
A．R= B．R= C．△P=△U△I D．△P=△U（I +I ）
1 2
【考点】IH：欧姆定律的应用；JA：电功率的计算．
【分析】定值电阻的阻值不变，根据欧姆定律表示出定值电阻两端的电压由U 增
1
大到U 时其两端的电压变化量，据此得出 的比值；根据P=UI得出电功率增加
2
量．
【解答】解：因定值电阻的阻值不变，
所以，由I= 可得，前后两次电压分别为：U =I R，U =I R，
1 1 2 2
所以，电压增加量△U=U ﹣U =I R﹣I R=（I ﹣I ）R=△IR，
2 1 2 1 2 1
变形可得R= ，故A正确、B错误；
由P=UI可得，前后两次电阻消耗的功率分别为：P =U I ，P =U I ，
1 11 2 22
所以，电功率增加量△P=P ﹣P =U I ﹣U I ﹣﹣﹣﹣﹣﹣﹣﹣①，
2 1 22 11
因△U△I=（U ﹣U ）（I ﹣I ）=U I ﹣U I ﹣U I +U I ﹣﹣﹣﹣﹣﹣﹣②，
2 1 2 1 22 21 12 11
△U（I +I ）=（U ﹣U ）（I +I ）=U I +U I ﹣U I ﹣U I ﹣﹣﹣﹣﹣﹣﹣﹣﹣③，
1 2 2 1 1 2 21 22 11 12
所以，△P≠△U△I，△P≠△U（I +I ），故CD错误．
1 2
第15页（共29页）故选A．
13．如图所示，某人用扁担担起两筐质量为m ，m 的货物，当他的肩处于O点时，
1 2
扁担水平平衡，已知I ＞I ，扁担和筐的重力不计．若将两筐的悬挂点向O点移近
1 2
相同的距离△I，则（ ）
A．扁担左端向下倾斜
B．扁担右端向下倾斜
C．要使扁担恢复水平平衡需再往某侧筐中加入货物，其质量为（m ﹣m ）
2 1
D．要使扁担恢复水平平衡需再往某侧筐中加入货物，其质量为（m ﹣m ）
2 1
【考点】7T：杠杆的应用．
【分析】根据杠杆原来平衡，设移动的距离为L，再比较F（L ﹣L）和F（L ﹣L）即可
1 1 2 2
作出判断．
【解答】解：（1）原来平衡时，mg L =m gL ，
1 1 2 2
由图知，L ＞L ，所以m ＜m ，
1 2 1 2
设移动相同的距离L，则左边：m g（L ﹣△L）=m gL ﹣m g△L，
1 1 1 1 1
右边：m g（L ﹣△L）=m gL ﹣m g△L，
2 2 2 2 2
因为m ＜m ，所以m △Lg＜m △Lg，m（L ﹣△L）g＞m（L ﹣△L）g，则杠杆的左
1 2 1 2 1 1 2 2
端向下倾斜．故A正确，B错误；
（2）因为m（L ﹣△L）g＞m（L ﹣△L）g，故往右边加入货物后杠杆平衡即m（L
1 1 2 2 1 1
﹣△L）g=（m +mg）（L ﹣△L），且mg L =m gL ，
2 2 1 1 2 2
得m=（m ﹣m ） ，故C正确，D错误．
2 1
故选AC．
第16页（共29页）二、填空题（共6小题，每小题4分，满分24分）
14．一束平行光与镜面成30°角射到平面镜上，反射角大小是 60 ° ，人迎着反
射光的方向可以看到刺眼的光，而在其他方向却看不到反射光，这是由于发生了
镜面反射 （选填“镜面反射”或“漫反射”）．
【考点】A7：光的反射定律；A9：镜面反射．
【分析】反射角是反射光线和法线的夹角，入射角是入射光线和法线的夹角；
平行光线经平面镜之后平行射出，这种反射是镜面反射．
【解答】解：一束光与镜面成30°角入射在平面镜上，则入射角为90°﹣30°=60°．则
其反射角也是60°，
光线射向平面镜，经平面镜反射后，平行射出，正好反射到有的人眼睛上，就得很
刺眼，这种反射是镜面反射．而从某些方向上得到的反射光线较少，所以看到平
面镜很暗．
故答案为：60°；镜面反射．
15．在校运会上，小明和小亮的百米跑成绩分别为14s和15s，比较两人百米全程
的平均速度，小明的 大于 （选填“大于”“小于”或“等于”）小亮的；当到
达终点时，他们不能立即停下来，是由于他们具有 惯性 ．
【考点】6B：运动快慢的比较；6L：惯性．
【分析】（1）比较运动快慢的方法：相同时间比较路程；相同路程比较时间；在相
等的时间内比较通过的路程大小，通过的路程越大，平均速度越大；相同的路程
比较运动的时间，时间越短，平均速度越大；
（2）一切物体都具有惯性．
【解答】解：
（1）小明和小亮运动的路程相同，小明用的时间少，由v= 可知，小明的速度大；
（2）跑到终点时，人由于惯性仍然要继续向前运动，不能马上停下来．
故答案为：大于；惯性．
16．图为某蹦床运动员从床面上A点起跳后腾空瞬间的照片，根据照片信息估测
第17页（共29页）此时运动员脚尖到床面的距离为 1.8m （选填“0.8m”“1.8m”或“3.8m”）；运
动员在空中下落的过程中，他的 重力势 能转化为动能．
【考点】FU：动能和势能的转化与守恒；63：长度的估测．
【分析】根据人的高度判定距离的大小；
重力势能的大小与质量和高度有关，据此分析．
【解答】解：由图可知，脚尖与床面的距离大约为运动员的高度，运动的高度约为
1.8m，故运动员脚尖到床面的距离为1.8m；运动员在空中下落的过程中，高度减
小，重力势能减小，速度变大，动能变大，他的重力势能转化为动能．
故答案为：1.8m；重力势．
17．一只电烙铁的铭牌上标着“220V 100W”的字样，它正常工作时，电压是 22 0
V，电阻是 48 4 Ω．
【考点】JB：额定电压；J9：电功率与电压、电流的关系．
【分析】由电烙铁的铭牌可知额定电压及额定功率，由P= 可求得电阻．
【解答】解：“220V 100W”表示电烙铁的额定电压为220V，额定电功率为100W；
由P= 可得正常工作时的电阻：
R= = =484Ω．
故答案为：220；484．
18．利用如图所示的滑轮组，在5s内将重为360N的物体匀速向上提起2m，作用
第18页（共29页）在绳端竖直向上的拉力F为150N，该滑轮组的机械效率是 80% ，拉力F的功
率是 18 0 W．
【考点】F4：滑轮（组）的机械效率；FF：功率的计算．
【分析】由图可知，滑轮组绳子的有效股数，根据s=nh求出绳端移动的距离，根据
W=Fs求出拉力做的功，根据P= 求出拉力的功率，根据W=Gh求出有用功，利用
η= ×100%求出滑轮组的机械效率．
【解答】解：
由图可知，n=3，则绳端移动的距离：
s=nh=3×2m=6m，
拉力做的功：
W =Fs=150N×6m=900J，
总
有用功：
W =Gh=360N×2m=720J，
有
滑轮组的机械效率：
η= ×100%= ×100%=80%；
拉力F的功率：
P= = =180W．
故答案为：80%；180．
19．图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置
第19页（共29页）如图乙所示．电阻R 两端的电压为 1. 6 V，电阻R 、R 的阻值之比为 4 ： 1 ．
2 1 2
【考点】IH：欧姆定律的应用；I6：串联电路的电压规律．
【分析】分析电路图可知，两电阻串联，电压表V 测R 两端的电压，电压表V 测的
2 2 1
是总电压，因为指针偏转相同角度，所以两个电压表选择的量程不同，所以两个
电压表示数之比是1：5．
【解答】解：因为电压表的大量程的分度值是小量程的5倍，两个电压表示数之比
是1：5．
又因为在串联电路中，总电压等于各用电器两端的电压之和，所以电阻R 两端的
1
电压为电压表V 的示数减去电压表V 的示数，即电阻R 和R 两端的电压之比为
1 2 1 2
（5﹣1）1：=4：1，根据公式U=IR可知，电流相同，则电阻之比为4：1．
故答案为：1.6；4：1．
三、解答题（共6小题，满分37分）
20．某电热水器的铭牌如下表所示，现将冰箱装满水，电热水器正常工作时，把水
从20°C加热到60°C．已知C =4.2×103J/（kg•℃），不计热量损失，求：
水
（1）水吸收的热量；
（2）加热所需要的时间．
型号 ×××
额定电压 220V
加热功率 2000W
频率 50Hz
水箱容量 50kg
【考点】JK：电功与热量的综合计算；GG：热量的计算；J8：电功率与电能、时间的关
系．
【分析】（1）由吸热公式Q =cm△t计算吸收的热量．
吸
第20页（共29页）（2）根据电热丝正常工作时所需要产生热量，由电热公式计算电流产生这些热量
所需要的时间．
【解答】解：（1）使水温由20℃升高到60℃，水需要吸收热量为：
Q =cm△t=4.2×103J/（kg•℃）×50kg×（60℃﹣20℃）=8.4×106J．
吸
（2）不计热量损失，电热丝所产生热量的全部被水吸收，
由Q =Q =W=Pt得：
放 吸
t= = = =4200s．
答：（1）使水温由20℃升高到60℃，水需要吸收8.4×106J的热量；
（2）电热水器正常工作时电热丝的加热需4200s．
21．下面是小明同学的实验报告，请按要求帮他将报告补充完整．
实验：测量食用油的密度
实验目的：测量油的密度
实验器材：天平（砝码）、量筒、烧杯、油
实验原理： ρ =
主要实验步骤：
（1）调节天平横梁平衡时，发现指针指在分度盘中线的右侧，要使横梁平衡，应将
平衡螺母向 左 （选填“左”或“右”）侧调节．
（2）往量筒中倒入适量的油，测出油的体积，如图1所示．
（3）用天平测出空烧杯的质量为30g．
（4）将量筒中的油全部倒入烧杯中，测出烧杯和油的总质量，如图2所示．
实验数据记录：
第21页（共29页）在虚线框内设计一个记录本次实验数据的表格，并将测量数据及计算结果填入表
中．
实验评估：
按照上述实验方案测出的油的密度值比真实值 偏小 （选填“偏大”或“偏
小”）．
【考点】2F：液体密度的测量．
【分析】根据密度公式分析实验的原理；
（1）实验前根据“左偏右调、右偏左调”的原则调节天平平衡；
根据实验过程中的测得的量和所求的量设计表格；
根据测量过程中质量和体积的变化分析所测密度与真实值之间的关系．
【解答】解：实验原理：利用天平和量筒测量密度的原理是ρ= ；
（1）调节天平横梁平衡时，发现指针指在分度盘中线的右侧，应将平衡螺母向左
侧调节使横梁平衡；
由实验步骤可知，实验中需要测量的量有：油的体积 V=40cm3、空烧杯的质量
m =30g、烧杯和油的总质量m 50g+10g+2g=62g；根据空烧杯的质量、烧杯和油的
1 2
总质量可以求出油的质量m=m ﹣m =62g﹣30g=32g；根据质量和体积可以求出
2 1
油的密度ρ= = =0.8g/cm3，故实验的表格为：
油 的 体 积 空烧杯的质量 烧杯和油的总质 量筒中油的质 油的密度 ρ/
V/cm3 m /g 量m /g 量m/g g/cm3
1 2
40 30 62 32 0.8
在测量的过程中，把量筒中的油倒入量筒中时，量筒中会有油的残留，到时测得
的总质量减小，即油的质量偏小，体积不变，故所测的密度会偏小．
故答案为：ρ= ；左；如上表格；偏小．
22．小明在探究影响滑动摩擦力大小的因素时，提出了如下猜想：
猜想一：滑动摩擦力的大小与接触面所受的压力有关
猜想二：滑动摩擦力的大小与接触面的粗糙程度有关
第22页（共29页）猜想三：滑动摩擦力的大小与接触面积有关
为了验证猜想，准备了如下器材：弹簧测力计、长木板、长方体木块和砝码．
他利用上述器材进行了如下实验：
①将木块平放在长木板上组装成如图1所示的装置．匀速拉动长木板，记下弹簧
测力计的示数．
②在木块上加砝码，如图2所示．匀速拉动长木板，记下弹簧测力计的示数．
完成下列任务：
（1）在图3中画出长木板被匀速拉动时（木块相对桌面静止），长木板在水平方向
上的受力示意图．
（2）通过实验步骤①②可验证猜想 一 ．
（3）要完成对“猜想三”的验证，需在实验步骤①的基础上进一步实验，请你写
出下一步的实验方案．
【考点】7L：探究摩擦力的大小与什么因素有关的实验．
【分析】（1）长木板在水平方向上受到三个力的共同作用，根据力的示意图的画
法做出力；
（2）根据①②中的相同点和不同点，利用控制变量法分析；
（3）要探究摩擦力大小与接触面积的大小的关系，需使压力大小和接触面的粗糙
程度相同，改变接触面积的大小．
【解答】解；（1）长木板在水平方向上受到三个力的共同作用：水平向右的拉力F、
水平向左的木块对木板的摩擦力f 、水平向左的桌面对木板的摩擦力f ，力的示
1 2
意图如下：
；
（2）通过实验步骤①②可知，接触面相同，压力不同，故探究的是压力与摩擦力的
关系，探究的是猜想一；
（3）要探究摩擦力大小与接触面积的大小的关系，需使压力大小和接触面的粗糙
第23页（共29页）程度相同，改变接触面积的大小，而故可以将①中的木块侧放，拉动长木板，记录
下弹簧测力计的示数，并与实验①中的示数进行比较．
故答案为：（1）如图；（2）一；（3）将①中的木块侧放，拉动长木板，记录下弹簧测
力计的示数，并与实验①中的示数进行比较．
23．如图1所示的电路中，定值电阻R 为10Ω，R 为滑动变阻器，电源电压保持不
1 2
变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数
I的关系图象如图2所示．求：
（1）电源电压；
（2）滑动变阻器的最大阻值．
【考点】IG：欧姆定律的变形公式．
【分析】（1）由图1可知，两电阻串联，电压表测R 两端的电压，电流表测电路中
2
的电流．当滑动变阻器接入电路中的电阻为0时电路中的电流最大，根据U=IR求
出电源电压；
（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小、电压表的示数最
大，由图象读出电流和电压，根据欧姆定律求出滑动变阻器的最大阻值．
【解答】解：（1）由图1可知，两电阻串联，电压表测R 两端的电压，电流表测电路
2
中的电流．
当滑动变阻器接入电路中的电阻为 0 时，电路中的电流最大，由图 2 可知
I =0.6A，
1
由I= 可得，电源的电压：
U=I R =0.6A×10Ω=6V；
1 1
（2）由欧姆定律可知滑动变阻器的最大阻值：
第24页（共29页）R = = =20Ω．
2
答：（1）电源电压为6V；
（2）滑动变阻器的最大阻值为20Ω．
24．现有一个阻值为20Ω的定值电阻R ，一个电压约为15V的电源，一个量程为0
0
～1A的电流表，一个单刀双掷开关及导线若干．请你利用上述器材设计实验，测
出约为10Ω的未知电阻R 的阻值．要求：
x
（1）画出实验电路图；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出待测电阻R 的数学表达式（用已知量和测量量表示）．
x
【考点】IM：伏安法测电阻的探究实验．
【分析】因未知电阻R 的阻值约为10Ω，如果将电源加在待测电阻上，根据欧姆定
x
律，通过待测电阻的电流：
I= = =1.5A＞1A，故不能将待测电阻直接接在电源两端；
可先将定值电阻R 与电流表串联，测出通过定值电阻的电流，由欧姆定律求出电
0
源电压，通过开关的转换，再用电流表测出R 与R 串联的电阻，根据欧姆定律和
0 X
电阻的串联可求待测电阻．
【解答】解：（1）将电流表和已知电阻串联在干路上，将待测电路接在一个支路上，
如下所示：
第25页（共29页）（2）①按上图连接电路；
②将开关的刀掷向1，记下电流表的示数I ；
1
③将开关的刀掷向2，记下电流表的示数I ；
2
（3）在②中，由欧姆定律的变形公式，电源电压U=I R ；
1 0
在③中，两电阻串联，电流表测电路中的电流，由欧姆定律的变形公式，电路的总
电阻：
R= = ，根据电阻的串联，待测电阻的电阻：
R =R﹣R = ﹣R = R ．
X 0 0 0
故答案为：（1）如上所示；
（2）①按上图连接电路；
②将开关的刀掷向1，记下电流表的示数I ；
1
③将开关的刀掷向2，记下电流表的示数I ；
2
（3）R = R ．
X 0
25．某同学制作了一个”浮子“．他用质量为2m、高为h、横截面积为2S的质地
均匀实心圆柱体，将其中间挖掉横截面积为S、高为h的圆柱体，做成”空心管“；
然后用另一个不同材质、质地均匀的实心圆柱体将管的空心部分恰好填满，做
成”浮子“，如图1所示．将”浮子“放入盛有足量水、底面积为S 的圆柱形薄
0
壁容器中．”浮子“刚好悬浮在水中，如图2所示．已知水的密度为ρ ，请解答下
0
列问题：
（1）该“浮子”的平均密度是多少？
（2）实验中，组成“浮子”的“空心管”和“填充柱体”在水中完全脱离，致使
第26页（共29页）容器中水面高度发生了变化，待水面恢复稳定后，水对容器底部的压强变化了多
少？
【考点】8S：物体的浮沉条件及其应用；8A：液体压强计算公式的应用．
【分析】（1）物体悬浮时：物体的密度和液体的密度相同；
（2）由△P=ρg△h可求．
【解答】解：（1）因为浮子悬浮在水中，所以ρ =ρ =ρ ；
浮子 水 0
（2）①若空心管漂浮，水面高度的变化为△h；
F =G
浮
ρ g（Sh﹣△hS ）=mg
0 0
△h=
所以△p=ρ g△h= ．
0
②若“填充柱体”漂浮，因为ρ =ρ =ρ ；
浮子 水 0
所以填充柱体的质量m′=2ρ Sh﹣m；
0
ρ g（Sh﹣△hS ）=m′g=2ρ Sh﹣m，
0 0 0
同理可得：△h′=
由P=ρgh可得，△P′=ρ g△h= ．
0
答：（1）该”浮子“的平均密度是ρ ；
0
（2）待水面恢复稳定后，水对容器底部的压强变化了 或
第27页（共29页）第28页（共29页）2017年6月22日
第29页（共29页）
