2015 年辽宁省本溪市中考物理真题及答案
一、选择题（本题共12小题，共28分，1-8题为单选题，每题2分；；9-12题为多选题，每题3
分，漏选得2分，错选得0分）
1．（2分）（2015•本溪）下列数据符合实际的是（ ）
A．学生书桌的高度约为2.5m
B．家庭节能灯正常工作的电流约为0.1A
C．洗澡时感觉舒适的水温约为70℃
D．人步行的速度约为10m/s

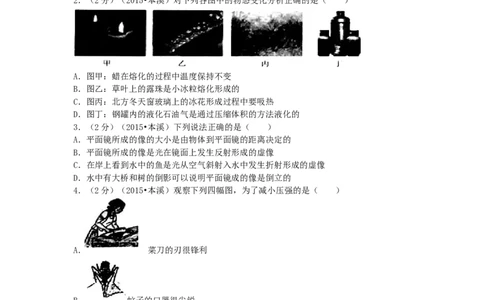

2．（2分）（2015•本溪）对下列各图中的物态变化分析正确的是（ ）
A．图甲：蜡在熔化的过程中温度保持不变
B．图乙：草叶上的露珠是小冰粒熔化形成的
C．图丙：北方冬天窗玻璃上的冰花形成过程中要吸热
D．图丁：钢罐内的液化石油气是通过压缩体积的方法液化的
3．（2分）（2015•本溪）下列说法正确的是（ ）
A．平面镜所成的像的大小是由物体到平面镜的距离决定的
B．平面镜所成的像是光在镜面上发生反射形成的虚像
C．在岸上看到水中的鱼是光从空气斜射入水中发生折射形成的虚像
D．水中有大桥和树的倒影可以说明平面镜成的像是倒立的
4．（2分）（2015•本溪）观察下列四幅图，为了减小压强的是（ ）
A． 菜刀的刃很锋利
B． 蚊子的口器很尖锐
C． 书包带较宽大
D． 破窗锤的锤头很尖
学科网（北京）股份有限公司5．（2分）（2015•本溪）如图所示，一只蚂蚁将木根竖直举过头顶，当木根静止时，下列说法正
确的是（ ）
A．蚂蚁对木棒的支持力和木根对蚂蚁的压力是一对平衡力
B．蚂蚁对木棍的支持力和木棍受到的重力是一对平衡力
C．木棍受到的重力和蚂蚁对木棍的支持力是一对相互作用力
D．木棍受到的重力和木棍对蚂蚁的压力是一对相互作用力

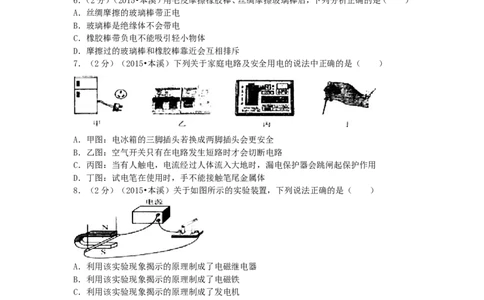

6．（2分）（2015•本溪）用毛皮摩擦橡胶棒、丝绸摩擦玻璃棒后，下列分析正确的是（ ）
A．丝绸摩擦的玻璃棒带正电
B．玻璃棒是绝缘体不会带电
C．橡胶棒带负电不能吸引轻小物体
D．摩擦过的玻璃棒和橡胶棒靠近会互相排斥
7．（2分）（2015•本溪）下列关于家庭电路及安全用电的说法中正确的是（ ）
A．甲图：电冰箱的三脚插头若换成两脚插头会更安全
B．乙图：空气开关只有在电路发生短路时才会切断电路
C．丙图：当有人触电，电流经过人体流入大地时，漏电保护器会跳闸起保护作用
D．丁图：试电笔在使用时，手不能接触笔尾金属体
8．（2分）（2015•本溪）关于如图所示的实验装置，下列说法正确的是（ ）
A．利用该实验现象揭示的原理制成了电磁继电器
B．利用该实验现象揭示的原理制成了电磁铁
C．利用该实验现象揭示的原理制成了发电机
D．将该装置中的电源换成电流表可探究电磁感应现象
9．（3分）（2015•本溪）如图甲所示，琪琪把一盒早餐饼干放在水平桌面的边上并有一部分伸
出桌面．他用水平向右推力沿直线将饼干盒先加速推动一段距离，又匀速沿直线推到图乙所
示的位置，下列说法正确的是（ ）
A．饼干盒在图甲和图乙所示的两个位置对桌面的压力相同
B．饼干盒在图甲和图乙所示的两个位置对桌面的压强相同
学科网（北京）股份有限公司C．饼干盒加速运动和匀速运动过程中，受到的滑动摩擦力相同
D．整个过程中饼干盒在水平方向始终受到平衡力的作用
10．（3分）（2015•本溪）如图所示电路，闭合开关S，将滑动变阻器的滑片向右移动，下列说
法正确的是（ ）
A．灯泡L与滑动变阻器R串联
B．电流表A 的示数变小
1
C．灯泡L亮度不变，电压表示数不变
D．电流表A 的示数变小，灯泡L变暗
2

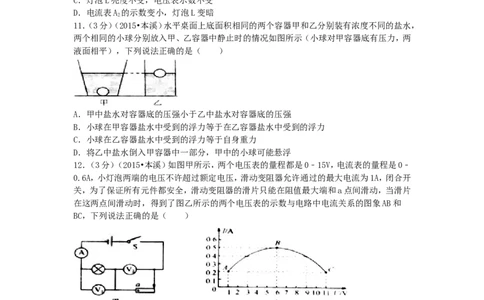

11．（3分）（2015•本溪）水平桌面上底面积相同的两个容器甲和乙分别装有浓度不同的盐水，
两个相同的小球分别放入甲、乙容器中静止时的情况如图所示（小球对甲容器底有压力，两
液面相平），下列说法正确的是（ ）
A．甲中盐水对容器底的压强小于乙中盐水对容器底的压强
B．小球在甲容器盐水中受到的浮力等于在乙容器盐水中受到的浮力
C．小球在乙容器盐水中受到的浮力等于自身重力
D．将乙中盐水倒入甲容器中一部分，甲中的小球可能悬浮
12．（3分）（2015•本溪）如图甲所示，两个电压表的量程都是0﹣15V，电流表的量程是0﹣
0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A，闭合开
关，为了保证所有元件都安全，滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片
在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图象AB和
BC，下列说法正确的是（ ）
A．电源电压为12V
B．小灯泡正常发光时的电阻为12Ω
C．当某电压表的示数为3V时，灯泡的实际功率为0.75W
D．该电路最大功率与最小功率之比为5：2
二、填空题（本题共9小题，每空1分，共26分）
13．（3分）（2015•本溪）中考期间，为了不影响考生答卷，考场附近禁止汽车鸣笛，这是在
______减弱噪声．从物理学角度，噪声是由物体无规则______产生的，我们能分辨出汽车的
鸣笛声和铃声，是不同的发声体发出声音的______不同．
学科网（北京）股份有限公司14．（2分）（2015•本溪）小明和爸爸经常到本溪平顶山锻炼身体，一次他们同时从同一地点
出发，在登山的过程中，发现马路边有扩大视野的镜子，该镜子是______（填“平面镜”、
“凹面镜”或“凸面镜”）．若小明的体重小于爸爸的体重，爸爸先到达山顶，则______登山
的功率较大．
15．（4分）（2015•本溪）端午节是中华民族的传统节日．煮粽子时通过______的方式增加了
粽子的内能；能闻到粽子的香味是______现象，这说明一切物质的分子都在______；剥开粽
子叶总有一些糯米粘到粽子叶上，是因为分子间有______．
16．（4分）（2015•本溪）随着我国4G网络技术的提高，大多数人都在用手机上网，手机是靠
______来传递信息的．手机内的二极管是由______（填“半导体”或“超导”）材料制成的，
手机消耗的电能属于______次能源，手机充电时，将电能转化为______能．

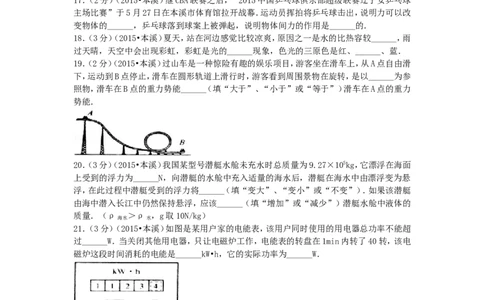

17．（2分）（2015•本溪）继CBA联赛之后，“2015中国乒乓球俱乐部超级联赛辽宁女乒乓球
主场比赛”于5月27日在本溪市体育馆拉开战幕．运动员挥拍将乒乓球击出，说明力可以改
变物体的______，乒乓球落到球案上被弹起，说明物体间力的作用是______的．
18．（3分）（2015•本溪）夏天，站在河边感觉比较凉爽，原因之一是水的比热容较______，雨
过天晴，天空中会出现彩虹，彩虹是光的______现象，色光的三原色是红、______、蓝．
19．（2分）（2015•本溪）过山车是一种惊险有趣的娱乐项目，游客坐在滑车上，从A点自由滑
下，运动到B点停止，滑车在圆形轨道上滑行时，游客看到周围景物在旋转，是以______为参
照物，滑车在B点的重力势能______（填“大于”、“小于”或“等于”）滑车在A点的重力
势能．
20．（3分）（2015•本溪）我国某型号潜艇水舱未充水时总质量为9.27×105kg，它漂浮在海面
上受到的浮力为______N，向潜艇的水舱中充入适量的海水后，潜艇在海水中由漂浮变为悬
浮，在此过程中潜艇受到的浮力将______（填“变大”、“变小”或“不变”）．如果该潜艇
由海中潜入长江中仍然保持悬浮，应该______（填“增加”或“减少”）潜艇水舱中液体的
质量．（ρ ＞ρ ，g取10N/kg）
海水 水
21．（3分）（2015•本溪）如图是某用户家的电能表，该用户同时使用的用电器总功率不能超
过______W．当关闭其他用电器，只让电磁炉工作，电能表的转盘在1min内转了40转，该电
磁炉这段时间消耗的电能是______kW•h，它的实际功率为______W．
三、作图题（本题共3小题，每小题3分，共9分）
22．（3分）（2015•本溪）如图，一束光线AO沿垂直于水中的平面镜MN的方向由空气入射到水
面上的O点．请画出光线AO射入水中的折射光线的大致方向及经平面镜反射后的反射光线．
学科网（北京）股份有限公司23．（3分）（2015•本溪）如图甲是付老师用水桶向盆中倒水的情景，此时水桶可简化成如图
乙所示的杠杆，其中O点是支点，水和水桶受到的重力可视为阻力F，请在图乙中画出：（1）
2
阻力F 的力臂的L；（2）使水桶静止在此位置时在A点施加的最小动力F 和动力臂L．
2 2 1 1
24．（3分）（2015•本溪）如图所示为“人工心脏泵”部分简化示意图，当电磁铁通电时因与
左侧的磁体相互作用而运动，从而带动活塞运动，推动血液循环，请根据图中给出的磁感线
方向分别标出左侧磁体和右侧电磁铁的N极以及线圈中的电流方向．
四、简答题（3分）
25．（3分）（2015•本溪）6月5日是 世界环境日，同学们进行大扫除，大威端着一盆水在水平
地面上匀速行走，他不小心将水盆撞到站在门口的小平身上（如图所示），水洒了出来，请回
答：
（1）大威在水平地面行走过程中对这盆水是否做功？
（2）水会洒向大威还是小平？为什么？
五、计算题（本题共2小题，共18分，要求写出必要的文字说明、公式、计算过程、数值、单位
和答案）
26．（9分）（2015•本溪）如图所示是翊童家新买的一款多功能电热锅，该电热锅有加热、定时、
测温等多种功能，下表是该锅的部分参数，翊童想了解该锅的性能，于是他在锅里装了1kg
温度为20℃的水，接入家庭电路，闭合开关，将这些水加热到100℃用了500s[c
水
=4.2×103J/（kg•℃）]，求：
型号 ×××
额定电压 220V
额定功率 800W
额定容量 1.2L
学科网（北京）股份有限公司（1）电热锅正常工作时的电阻．
（2）水吸收的热量．
（3）电热锅烧水时的热效率．
27．（9分）（2015•本溪）现有一款国产新能源电动轿车（如图所示），它因低能耗、无污染等优
点倍受人们的青睐，表中是这款车的部分技术参数．（g取10N/kg，q =4.6×107J/kg）
汽油
（1）空车静止时与水平地面的总接触面积为1×103cm2，此时它对地面的压强多大？
（2）在平直公路上进行性能测试时，汽车一直保持最大输出功率并以40m/s的速度匀速行驶
2km，该车在这次测试过程中克服阻力做了多少功？
（3）若该车百公里消耗的电能由完全燃烧汽油来获得，只相当于完全燃烧多少千克的汽油？
（结果保留一位小数）
续航里程 200km
百公里耗电 6×107J
空车质量 1.8t
最大输出功率 160kW
六、实验、探究题（本题共5小题，共36分）
28．（5分）（2015•本溪）小亮在做“观察水的沸腾”实验中：
（1）实验装置如图所示，安装调试实验器材时，应依次按照______（填A、B、C的正确排序）的
顺序进行．
（2）小亮记录的部分实验数据如表：
时间/
0 2 4 6 8 10 12 14 16
min
温
90 92 96 97 98 99 99 99
度/℃
①4min时温度计示数如图所示，此时水温是______℃．
②由实验现象和数据可知水沸腾时不断吸收热量，温度______（填“升高”、“降低”或
“不变”），水的沸点是______℃，可判断当时的大气压______（填“高于”、“等于”或
“低于”）标准大气压．
29．（5分）（2015•本溪）如图甲是小红“测量滑轮组的机械效率”的实验装置（每个钩码重
1N）．
学科网（北京）股份有限公司（1）实验时小红沿竖直方向______拉动弹簧测力计使钩码上升10cm，弹簧测力计的示数如图
甲所示，则拉力为______N，滑轮组的机械效率为______．
（2）小红做完实验，通过和其他小组交流，了解到摩擦能够影响滑轮组机械效率的高低，那么
是什么因素影响了滑动摩擦力的大小呢？接着她做了如图乙所示的A、B、C三次实验进行探
究．
①她把木块放在水平木板上，用弹簧测力计沿水平方向匀速直线拉动木板，根据______的原
理可知，滑动摩擦力的大小等于弹簧测力计的示数．
②通过比较图乙中______两次实验，可得出滑动摩擦力大小与接触面的粗糙程度有关．
30．（7分）（2015•本溪）如图所示，小华在“探究凸透镜成像规律”的实验中，将蜡烛固定在
光具座上50cm刻度线处．
（1）为了使实验能够正常进行，她把凸透镜、蜡烛和光屏三个器材中的______放到了另外两
个器材之间．
（2）她点燃蜡烛，调整凸透镜和光屏的高度，使二者的中心与蜡烛的中心大致在同一______，
这样做的目的是使烛焰的像能成在光屏的______．
（3）她适当调整凸透镜和光屏的位置后，在光屏上呈现了烛焰清晰的、倒立缩小的______像，
此时蜡烛到凸透镜的距离应该______（填与焦距的关系），这个像与生活中的______（填“照
相机”或“投影仪”）所成像的性质相同．
（4）她只将蜡烛向左移动一段距离，发现光屏上的像变模糊了，接着她又向左移动光屏，光屏
上再次出现清晰的像，但像变小了，由此可判断她在安装器材时是将凸透镜放在了光具座
50cm刻度线的______（填“左”或“右”）侧．
31．（7分）（2015•本溪）小强想测量标有净含量是“250mL”的舒化奶的密度，请帮他完成下
面的实验：
（1）小强用调好的天平测量这盒舒化奶的质量、天平平衡时盘中的砝码和游码在标尺上的位
置如图甲所示，则盒与舒化奶的总质量为______g．
（2）小强把包装盒打开，将盒中舒化奶全部倒入塑料杯中（如图乙所示），称得包装盒的质量
为11.4g，则他测得的盒中的奶的质量是______g，利用舒化奶的“净含量”求得它的密度为
ρ =______g/cm3．若牛奶的“净含量”标注准确，他测得的密度值偏______．
奶
学科网（北京）股份有限公司（3）小强又想到了另一种方法测舒化奶的密度，利用一个记号笔和水做了如下实验，请你将
实验内容补充完整：
①测出图乙中塑料杯和舒化奶的总质量m；
1
②用记号笔在塑料杯上标记出液面的位置，倒出舒化奶擦干塑料杯，用天平测出塑料杯的质
量为m；
2
③______，用天平测出______的质量为m；
3
④舒化奶密度表达式ρ=______（用字母表示）．
32．（12分）（2015•本溪）在测量小灯泡电功率的实验中（小灯泡的额定电压为2.5V，阻值约
10Ω，电源电压为6V）．
（1）丽丽连成了图甲所示的电路，将滑动变阻器的阻值调到最大，闭合开关，发现电流表的示
数为0.3A，小灯泡______（填“发光”或“不发光”）．经检查，发现有一条导线连接错误，
请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线．
（2）根据（1）中的现象，可判断出丽丽所用的滑动变阻器的最大阻值是______Ω．
（3）电路正确连接后，闭合开关，调节滑动变阻器使电压表的示数为______V时，小灯泡正常
发光，此时电流表的示数如图乙，则通过小灯泡的电流是______A，小灯泡的额定功率为
______W．
（4）丽丽认为不用电压表也可以测量小灯泡的额定功率，于是她找来额定电压为U 的小灯
额
泡，利用已知阻值的电阻R 设计了如图丙的电路图．请帮她补全她的实验内容：
1
①将电流表接在______点，闭合开关S，调节滑动变阻器的滑片，使电流表的示数为______；
②将电流表接在______点，闭合开关S，保持滑动变阻器的滑片不动，读出电流表的示数为
I；
③小灯泡额定功率的表达式P =______（用字母表示）．
额
（5）丽丽还想探究导体中的电流跟导体电阻的关系，她利用电压为6V的电源、10Ω、20Ω和
40Ω的定值电阻和“40Ω 1A”的滑动变阻器，设计了如图丁的电路图，分别把三个定值电
阻单独接入电路进行了三次实验，实验中她是控制定值电阻两端的电压不低于______V，才
完成了实验．
学科网（北京）股份有限公司2015年辽宁省本溪市中考物理试卷
参考答案与试题解析
一、选择题（本题共12小题，共28分，1-8题为单选题，每题2分；；9-12题为多选题，每题3
分，漏选得2分，错选得0分）
1．（2分）（2015•本溪）下列数据符合实际的是（ ）
A．学生书桌的高度约为2.5m
B．家庭节能灯正常工作的电流约为0.1A
C．洗澡时感觉舒适的水温约为70℃
D．人步行的速度约为10m/s
【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，
找出符合实际的选项．
【解答】解：
A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右．故A不
符合实际；
B、家庭节能灯的功率在20W左右，发光时的电流在I= = ≈0.1A左右．故B符合实际；
C、人的体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右．故C不符合实际；
D、人正常步行的速度在4km/h=4× m/s≈1.1m/s左右．故D不符合实际．
故选B．
2．（2分）（2015•本溪）对下列各图中的物态变化分析正确的是（ ）
A．图甲：蜡在熔化的过程中温度保持不变
B．图乙：草叶上的露珠是小冰粒熔化形成的
C．图丙：北方冬天窗玻璃上的冰花形成过程中要吸热
D．图丁：钢罐内的液化石油气是通过压缩体积的方法液化的
【分析】（1）判断是熔化的过程中温度是否变化要根据晶体与非晶体熔化时的特点．
（2）物质由气态转变为液态的过程叫做液化．
（3）物质从气态直接变成固态叫凝华．凝华过程要放出热量．
（4）液化方法：①降低温度、②压缩体积．
【解答】解：A、蜡属于非晶体，熔化时温度升高，故A错误；
B、露珠是空气中的水蒸气遇冷液化形成的现象，故B错误；
C、冰花属于凝华现象，凝华是放热过程，故C错误；
D、液化石油气是在常温下通过压缩体积液化的，故D正确．
故选D．
3．（2分）（2015•本溪）下列说法正确的是（ ）
学科网（北京）股份有限公司A．平面镜所成的像的大小是由物体到平面镜的距离决定的
B．平面镜所成的像是光在镜面上发生反射形成的虚像
C．在岸上看到水中的鱼是光从空气斜射入水中发生折射形成的虚像
D．水中有大桥和树的倒影可以说明平面镜成的像是倒立的
【分析】（1）平面镜成像特点：正立等大的虚像；
（2）平面镜成像是利用光的反射的原理形成的．
（3）光从一种透明介质斜射向另一种透明介质时，其传播方向一般会发生改变，这是光的折
射，如我们看到水中的鱼就发生了光的折射；
【解答】解：A、平面镜成像特点：正立等大的虚像；物体经平面镜所成像的大小由物体本身大
小决定，与物体到平面镜的距离无关，故A错误；
B、平面镜成像是由于光在镜面上发生反射而成的虚像，故B正确；
C、在岸上看到水中的鱼是光从水中斜射入空气时发生折射现象，故C错误；
D、平面镜成像特点，成正立等大的虚像，水中有大桥和树的倒影可以说明平面镜成的像不是
倒立的，故D错误；
故选B．
4．（2分）（2015•本溪）观察下列四幅图，为了减小压强的是（ ）
A．
菜刀的刃很锋利 B．
蚊子的口器很尖锐
C．
书包带较宽大 D．
破窗锤的锤头很尖
【分析】压强大小跟压力大小和受力面积大小有关．
增大压强的方法：在压力一定时，通过减小受力面积来增大压强；在受力面积一定时，通过增
大压力来增大压强．
减小压强的方法：在压力一定时，通过增大受力面积来减小压强；在受力面积一定时，通过减
小压力来减小压强．
【解答】解：A、菜刀的刃很锋利，是在压力一定时，通过减小受力面积来增大压强；故A不合题
意；
B、蚊子的口器很尖锐，是在压力一定时，通过减小受力面积来增大压强；故B不合题意；
学科网（北京）股份有限公司C、书包带较宽大，是在压力一定时，通过增大受力面积来减小压强，故C符合题意；
D、破窗锤的锤头很尖，是在压力一定时，通过减小受力面积来增大压强；故D不合题意；
故选C．
5．（2分）（2015•本溪）如图所示，一只蚂蚁将木根竖直举过头顶，当木根静止时，下列说法正
确的是（ ）
A．蚂蚁对木棒的支持力和木根对蚂蚁的压力是一对平衡力
B．蚂蚁对木棍的支持力和木棍受到的重力是一对平衡力
C．木棍受到的重力和蚂蚁对木棍的支持力是一对相互作用力
D．木棍受到的重力和木棍对蚂蚁的压力是一对相互作用力
【分析】一对平衡力大小相等、方向相反、作用在同一直线上、作用在同一物体上．一对相互作
用力作用在不同的物体上，据此进行区分和判断．
【解答】解：A、蚂蚁对木棒的支持力和木根对蚂蚁的压力作用在不同的物体上，不是一对平衡
力，故A错误；
B、蚂蚁对木棍的支持力和木棍受到的重力大小相等、方向相反、作用在同一直线上、作用在
同一物体上，是一对平衡力，故B正确；
C、木棍受到的重力和蚂蚁对木棍的支持力作用在同一物体上，是一对平衡力，不是一对相互
作用力，故C错误；
D、木棍受到的重力和木棍对蚂蚁的压力方向相同，不是一对相互作用力，也不是一对平衡力，
故D错误．
故选B．
6．（2分）（2015•本溪）用毛皮摩擦橡胶棒、丝绸摩擦玻璃棒后，下列分析正确的是（ ）
A．丝绸摩擦的玻璃棒带正电
B．玻璃棒是绝缘体不会带电
C．橡胶棒带负电不能吸引轻小物体
D．摩擦过的玻璃棒和橡胶棒靠近会互相排斥
【分析】（1）自然界中只存在两种电荷，用丝绸摩擦过的玻璃棒带的电荷叫正电荷，毛皮摩擦
过的橡胶棒带的电荷叫负电荷；
（2）根据导体和绝缘体的概念分析．容易导电的物体叫导体，不容易导电的物体叫绝缘体；
（3）带电的物体能吸引轻小物体；
（4）同种电荷相互排斥，异种电荷相互吸引．
【解答】解：
A、用丝绸摩擦过的玻璃棒带的电荷叫正电荷，毛皮摩擦过的橡胶棒带的电荷叫负电荷，故A
正确；
B、绝缘体因几乎没有自由电荷而不容易导电，但是绝缘体可以带电，故B错误；
C、带电的物体能吸引轻小物体，所以带负电的橡胶棒可以吸引轻小物体，故C错误；
D、摩擦过的玻璃棒和橡胶棒带有异种电荷，靠近会互相吸引，故D错误．
故选A．
学科网（北京）股份有限公司7．（2分）（2015•本溪）下列关于家庭电路及安全用电的说法中正确的是（ ）
A．甲图：电冰箱的三脚插头若换成两脚插头会更安全
B．乙图：空气开关只有在电路发生短路时才会切断电路
C．丙图：当有人触电，电流经过人体流入大地时，漏电保护器会跳闸起保护作用
D．丁图：试电笔在使用时，手不能接触笔尾金属体
【分析】（1）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故．
（2）保险丝或空气开关的作用就是在电流过大的时候，自身熔断或切断电流，从而起到保护
电路安全运行的作用；
（3）漏电保护器的作用是有电流流向大地时，会自动切断电路起保护作用；
（4）使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带
电体不带电是十分危险的．
【解答】解：A、家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，若换成两脚
插头就会不安全，故A错误．
B、保险丝或空气开关的作用就是在电流过大的时候，自身熔断或切断电流，从而起到保护电
路安全运行的作用，使得电流过大的原因可能是短路或用电器总功率过大，故B错误；
C、当有人触电，电流经过人体流入大地时，漏电保护器会跳闸起保护作用，故C正确；
D、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电
体不带电是十分危险的，故D错误．
故选C．
8．（2分）（2015•本溪）关于如图所示的实验装置，下列说法正确的是（ ）
A．利用该实验现象揭示的原理制成了电磁继电器
B．利用该实验现象揭示的原理制成了电磁铁
C．利用该实验现象揭示的原理制成了发电机
D．将该装置中的电源换成电流表可探究电磁感应现象
【分析】结合图中的装置特点，判断其所涉及的电磁学的原理，重点区分磁场对电流的作用，
和电磁感应现象装置的不同．
【解答】解：ABC、图中是通电导体在磁场中受力，揭示的是电动机的原理，而不是电磁继电器、
电磁铁或发电机，故ABC错误；
D、将该装置中的电源换成电流表，则符合闭合电路的一部分导体在磁场中做切割磁感线运
动，可探究电磁感应现象，故D正确．
故选D．
学科网（北京）股份有限公司9．（3分）（2015•本溪）如图甲所示，琪琪把一盒早餐饼干放在水平桌面的边上并有一部分伸
出桌面．他用水平向右推力沿直线将饼干盒先加速推动一段距离，又匀速沿直线推到图乙所
示的位置，下列说法正确的是（ ）
A．饼干盒在图甲和图乙所示的两个位置对桌面的压力相同
B．饼干盒在图甲和图乙所示的两个位置对桌面的压强相同
C．饼干盒加速运动和匀速运动过程中，受到的滑动摩擦力相同
D．整个过程中饼干盒在水平方向始终受到平衡力的作用
【分析】A、盒子在两个位置都处于静止状态，压力及重力是平衡力，饼干盒在图甲和图乙所示
的两个位置对桌面的压力相同；
B、由于压力相等，受力面积不相同，故饼干盒在图甲和图乙所示的两个位置对桌面的压强不
相同；
C、盒子无论做匀速运动还是加速运动，滑动摩擦力相等；
D、盒子刚开始是加速运动，受非平衡力的作用．
【解答】解：A、盒子在两个位置都处于静止状态，压力及重力是平衡力，饼干盒在图甲和图乙
所示的两个位置对桌面的压力相同，故A正确；
B、由于压力相等，受力面积不相同，故饼干盒在图甲和图乙所示的两个位置对桌面的压强不
相同，故B错误；
C、摩擦力大小只与压力和接触面的粗糙程度有关，与盒子做匀速运动还是加速运动无关，故
滑动摩擦力相等，故C正确；
D、盒子刚开始是加速运动，受非平衡力的作用，故D错误．
故选：AC．
10．（3分）（2015•本溪）如图所示电路，闭合开关S，将滑动变阻器的滑片向右移动，下列说
法正确的是（ ）
A．灯泡L与滑动变阻器R串联
B．电流表A 的示数变小
1
C．灯泡L亮度不变，电压表示数不变
D．电流表A 的示数变小，灯泡L变暗
2
【分析】分析清楚图示电路图，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变
化，然后根据并联电路特点与欧姆定律分析答题．
【解答】解：由图示电路图可知，灯泡L与滑动变阻器并联，电流表A 测干路电流，电流表A
2 1
测流过滑动变阻器的电流，电压表测电源两端电压；
A、由图示电路图可知，灯L与滑动变阻器R并联，不是串联，故A错误；
B、滑动变阻器滑片向右移动，滑动变阻器接入电路的阻值增大，滑动变阻器两端电压不变，
由欧姆定律可知，通过滑动变阻器的电流减小，电流表A 的示数减小，故B正确；
1
学科网（北京）股份有限公司C、滑片向右移动时，灯泡两端电压不变，电压表示数不变，灯泡电阻不变，灯泡实际功率P=
不变，灯泡亮度不变，故C正确；
D、滑片向右移动时，通过滑动变阻器的电流变小，通过灯泡L的电流不变，干路电流减小，电
流表A 示数减小，灯泡实际功率不变，灯泡亮度不变，故D错误．
2
故选BC．
11．（3分）（2015•本溪）水平桌面上底面积相同的两个容器甲和乙分别装有浓度不同的盐水，
两个相同的小球分别放入甲、乙容器中静止时的情况如图所示（小球对甲容器底有压力，两
液面相平），下列说法正确的是（ ）
A．甲中盐水对容器底的压强小于乙中盐水对容器底的压强
B．小球在甲容器盐水中受到的浮力等于在乙容器盐水中受到的浮力
C．小球在乙容器盐水中受到的浮力等于自身重力
D．将乙中盐水倒入甲容器中一部分，甲中的小球可能悬浮
【分析】根据物体浮沉条件结合液体压强公式逐项分析解答即可．
物体在液体中的浮沉条件：上浮：F ＞G，悬浮：F =G，下沉：F ＜G；
浮 浮 浮
如果被研究的物体的平均密度可以知道，则物体的浮沉条件可变成以下形式：
①ρ ＜ρ ，上浮
物 液
②ρ =ρ ，悬浮
物 液
③ρ ＞ρ ，下沉．
物 液
【解答】解：A、两小球相同，在甲容器中沉底，则ρ ＜ρ ，在乙容器中漂浮，则ρ ＞ρ ，
甲 球 乙 球
所以，ρ ＜ρ ，又因为两容器中液面高度相同，根据p=ρ gh可知，甲中盐水对容器底的
甲 乙 液
压强小于乙中盐水对容器底的压强．故A正确；
BC、两小球相同，在甲容器中沉底，则浮力小于重力，在乙容器中漂浮，浮力等于重力，所以，
小球在甲容器盐水中受到的浮力小于在乙容器盐水中受到的浮力．故B错误，C正确；
D、将乙中盐水倒入甲容器中一部分，会使甲中的盐水密度变大，当盐水密度增大到等于小球
的密度时，小球就会悬浮，故D正确．
故选ACD．
12．（3分）（2015•本溪）如图甲所示，两个电压表的量程都是0﹣15V，电流表的量程是0﹣
0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A，闭合开
关，为了保证所有元件都安全，滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片
在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图象AB和
BC，下列说法正确的是（ ）
学科网（北京）股份有限公司A．电源电压为12V
B．小灯泡正常发光时的电阻为12Ω
C．当某电压表的示数为3V时，灯泡的实际功率为0.75W
D．该电路最大功率与最小功率之比为5：2
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V 测灯泡两端的电压，电压表V 测变
1 2
阻器两端的电压，电流表测电路中的电流．
（1）当滑片位于a点时，滑动变阻器接入电路中的电阻最小，电路中的电流最大，由小灯泡两
端的电压不许超过额定电压可知，此时灯泡正常发光，根据图象读出电路的最大电流和灯泡、
滑动变阻器两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出灯泡
正常发光时的电阻，利用P=UI求出电路的最大功率；
（2）因小灯泡两端的电压不许超过额定电压，所以电压表的示数为3V时，只能是V 的示数为
1
3V，根据图象读出电路中的电流，利用P=UI求出此时灯泡的实际功率；
（3）当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，根据图乙读出电路
的最小电流，根据P=UI求出电路的最小功率，然后求出该电路最大功率与最小功率之比．
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V 测灯泡两端的电压，电压表V
1 2
测变阻器两端的电压，电流表测电路中的电流．
（1）当滑片位于a点时，电路中的电流最大，此时灯泡正常发光，
由图乙可知，电路中的电流I=0.5A，灯泡两端的电压U=6V，变阻器两端的电压U =6V，
L 滑
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=U+U =6V+6V=12V，故A正确；
L 滑
由I= 可得，灯泡正常发光时的电阻：
R= = =12Ω，故B正确；
L
电路的最大功率：
P =UI=12V×0.5A=6W；
大
（2）因小灯泡两端的电压不许超过额定电压，
所以电压表的示数为3V时，只能是V 的示数为3V，
1
由图乙可知，电路中的电流I′=0.4A，
此时灯泡的实际功率：
P′=U′I′=3V×0.4A=1.2W，故C错误；
L
（3）当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，
由图乙可知，电路的最小电流I″=0.2A，
电路的最小功率：
P =UI =12V×0.2A=2.4W，
小 小
则P ：P =6W：2.4W=5：2，故D正确．
大 小
学科网（北京）股份有限公司故选ABD．
二、填空题（本题共9小题，每空1分，共26分）
13．（3分）（2015•本溪）中考期间，为了不影响考生答卷，考场附近禁止汽车鸣笛，这是在
声源处 减弱噪声．从物理学角度，噪声是由物体无规则 振动 产生的，我们能分辨出汽
车的鸣笛声和铃声，是不同的发声体发出声音的 音色 不同．
【分析】解答此题从以下知识点入手：
①减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声．
②从物理学的角度看，乐音是发声体做规则振动产生的声音；噪声是由于发声体的杂乱无章
的振动而发出的声音；
③音色反映的是声音的品质与特色，它跟发声体的材料和结构有关．
【解答】解：考场周围禁止鸣笛、禁止施工，即从声源出禁止噪声的产生，即在声源处减弱；
从物理学的角度看，乐音是发声体做规则振动产生的声音；噪声是由于发声体的杂乱无章的
振动而发出的声音；
我们能分辨出不同的声音，是因为发声体的音色不同．
故答案为：声源处；振动；音色．
14．（2分）（2015•本溪）小明和爸爸经常到本溪平顶山锻炼身体，一次他们同时从同一地点
出发，在登山的过程中，发现马路边有扩大视野的镜子，该镜子是 凸面镜 （填“平面镜”、
“凹面镜”或“凸面镜”）．若小明的体重小于爸爸的体重，爸爸先到达山顶，则 爸爸 登
山的功率较大．
【分析】（1）根据不同面镜的不同光学性质可做出判断．
（2）根据功率的公式进行推导，进一步比较其中的相同量与不同量，最后做出判断．
【解答】解：（1）在“平面镜”、“凹面镜”或“凸面镜”三种镜子中，只有凸面镜对光的发
散作用，可以达到扩大视野的效果．故马路边扩大视野的镜子应该是凸面镜；
（2）由功率的公式得：P= = ，爸爸与小明相比，体重大，且所用时间短，二者的登山高度相
同，因此爸爸的登山功率较大．
故答案为：凸面镜；爸爸．
15．（4分）（2015•本溪）端午节是中华民族的传统节日．煮粽子时通过 热传递 的方式增
加了粽子的内能；能闻到粽子的香味是 扩散 现象，这说明一切物质的分子都在 不停地
做无规则的运动 ；剥开粽子叶总有一些糯米粘到粽子叶上，是因为分子间有 引力 ．
【分析】做功和热传递都可以改变物体的内能；扩散现象表明，一切物质的分子都在不停地做
无规则的运动；分子间存在相互作用的引力和斥力．
【解答】解：端午节煮粽子时，能量发生了转移，是通过热传递的方式增加了粽子的内能；
能闻到粽子的香味是扩散现象，这说明一切物质的分子都在不停地做无规则的运动；
剥开粽子叶总有一些糯米粘到粽子叶上，是因为分子间有引力．
故答案为：热传递；扩散；不停地做无规则的运动；引力．
16．（4分）（2015•本溪）随着我国4G网络技术的提高，大多数人都在用手机上网，手机是靠
电磁波 来传递信息的．手机内的二极管是由 半导体 （填“半导体”或“超导”）材料
制成的，手机消耗的电能属于 二 次能源，手机充电时，将电能转化为 化学 能．
【分析】移动电话就是靠发射和接收电磁波来传递信息的；
学科网（北京）股份有限公司二极管是由半导体材料制成的；
手机工作时消耗一部分电能，电能转化为其他形式的能量；电能属于二次能源；
手机电池是化学电池，充电时将电能转化为化学能．
【解答】解：手机是靠电磁波来传递信息的；
手机内的二极管是由半导体材料制成的，手机消耗的电能属于二次能源；
手机使用的电池是锂电池，充电时将电能转化为化学能．
故答案为：电磁波；半导体；二；化学．
17．（2分）（2015•本溪）继CBA联赛之后，“2015中国乒乓球俱乐部超级联赛辽宁女乒乓球
主场比赛”于5月27日在本溪市体育馆拉开战幕．运动员挥拍将乒乓球击出，说明力可以改
变物体的 运动状态 ，乒乓球落到球案上被弹起，说明物体间力的作用是 相互 的．
【分析】①力的作用效果有二：改变物体的运动状态，改变物体的形状；
②物体间力的作用是相互的．
【解答】解：①运动员击球时的情景，球被球拍击中后快速飞出，速度和方向发生变化，说明力
可以改变物体的运动状态．
②球撞击球案后发生弹性形变又被弹起，球案受力的同时也给球力的作用，说明物体间力的
作用是相互的．
故答案为：运动状态；相互．
18．（3分）（2015•本溪）夏天，站在河边感觉比较凉爽，原因之一是水的比热容较 大 ，雨
过天晴，天空中会出现彩虹，彩虹是光的 色散 现象，色光的三原色是红、 绿 、蓝．
【分析】（1）水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收
或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少
（2）彩虹的出现是由于光的色散．
（3）由于人类肉眼有三种不同颜色的感光体，因此所见的色彩空间通常可以由三种基本色所
表达，这三种颜色被称为“三原色”．
【解答】解：夏天，站在河边感觉比较凉爽，原因之一是水的比热容较大，吸收相同的热量，温
度变化较小；
雨过天晴，天空中会出现彩虹，彩虹是光的色散现象，色光的三原色是红、绿、蓝．
故答案为：大；色散；绿．
19．（2分）（2015•本溪）过山车是一种惊险有趣的娱乐项目，游客坐在滑车上，从A点自由滑
下，运动到B点停止，滑车在圆形轨道上滑行时，游客看到周围景物在旋转，是以 滑车（自
己） 为参照物，滑车在B点的重力势能 小于 （填“大于”、“小于”或“等于”）滑车
在A点的重力势能．
【分析】（1）在判断物体的运动与静止时，要看被研究的对象相对于参照物的位置是否发生了
改变，若改变则是运动的，若不变则是静止的；
（2）重力势能的影响因素是质量和高度，据此可做出比较．
【解答】解：（1）滑车在圆形轨道上滑行时，游客看到周围景物在旋转，是因为以滑车或自己
为参照物，周围的景物位置在发生改变．
学科网（北京）股份有限公司（2）读图可知，滑车在B点的高度低于在A点的高度，而滑车的质量不变，因此，B点的重力势
能小于A点的重力势能．
故答案为：滑车（自己）；小于．
20．（3分）（2015•本溪）我国某型号潜艇水舱未充水时总质量为9.27×105kg，它漂浮在海面
上受到的浮力为 9.27×1 0 6 N，向潜艇的水舱中充入适量的海水后，潜艇在海水中由漂浮
变为悬浮，在此过程中潜艇受到的浮力将 变大 （填“变大”、“变小”或“不变”）．如
果该潜艇由海中潜入长江中仍然保持悬浮，应该 减少 （填“增加”或“减少”）潜艇水
舱中液体的质量．（ρ ＞ρ ，g取10N/kg）
海水 水
【分析】①物体受到的浮力与液体密度和排开液体体积的大小有关，根据F =ρ gV 判断浮
浮 液 排
力的大小变化；
②物体的浮沉条件是：浮力大于重力，上浮；浮力等于重力，悬浮；浮力小于重力，下沉．
【解答】解：①潜艇水舱漂浮在海面上受到的浮力F =G=mg=9.27×105kg×10N/
浮
kg=9.27×106N；
②向潜艇的水舱中充入适量的海水后，潜艇在海水中由漂浮变为悬浮，根据物体浮沉条件可
知，浮力等于重力，重力增加，所以在此过程中潜艇受到的浮力变大；
③该潜艇由海中潜入长江中，水的密度减小，根据F =ρ gV 可知浮力减小，若仍然保持悬
浮 液 排
浮，此时应减小自身的重力，使浮力等于重力，潜水艇才会悬浮，所以应使水舱中的水量减少．
故答案为：9.27×106；变大；减少．
21．（3分）（2015•本溪）如图是某用户家的电能表，该用户同时使用的用电器总功率不能超
过 440 0 W．当关闭其他用电器，只让电磁炉工作，电能表的转盘在1min内转了40转，该
电磁炉这段时间消耗的电能是 0.0 2 kW•h，它的实际功率为 120 0 W．
【分析】（1）“220V”表示这个电能表的额定电压，“20A”表示电能表的允许通过的最大电
流，由公式P=UI计算电路允许同时使用的最大功率．
（2）2000R/（kW•h）表示用电1kW•h电能表的转盘2000转，可求转40转消耗的电能，最后利
用公式P= 求实际功率．
【解答】解：
（1）“220V”表示这个电能表应该在220V的电路中使用，“20”表示电能表的允许通过的
最大电流．
则电路允许同时使用的用电器最大总功率：
P=UI=220V×20A=4400W．
（2）根据电能表的表盘可知，2000R/（kW•h）表示用电1kW•h电能表的转盘2000转，
转40转消耗的电能：
W= kW•h=0.02kW•h，
学科网（北京）股份有限公司只让电磁炉工作t=1min= h，
电热水壶的功率：
P= = =1.2kW=1200W．
故答案为：4400；0.02；1200．
三、作图题（本题共3小题，每小题3分，共9分）
22．（3分）（2015•本溪）如图，一束光线AO沿垂直于水中的平面镜MN的方向由空气入射到水
面上的O点．请画出光线AO射入水中的折射光线的大致方向及经平面镜反射后的反射光线．
【分析】先过入射点作出法线，根据入射光线、折射光线以及法线在同一平面内，折射角小于
入射角，确定折射光线的方向．然后根据入射光线、反射光线以及法线在同一平面内，并且入
射角等于反射角，画出反射光线．
【解答】解：过入射点O作垂直于界面的法线，根据光从空气中射入水中时折射角小于入射角
画出折射光线．再过点O′作出法线，根据反射角等于入射角画出反射光线；如图所示：
23．（3分）（2015•本溪）如图甲是付老师用水桶向盆中倒水的情景，此时水桶可简化成如图
乙所示的杠杆，其中O点是支点，水和水桶受到的重力可视为阻力F，请在图乙中画出：（1）
2
阻力F 的力臂的L；（2）使水桶静止在此位置时在A点施加的最小动力F 和动力臂L．
2 2 1 1
【分析】力臂是从支点到力的作用线的距离．由支点向力的作用线做垂线，垂线段的长度即为
力臂．
先确定最长的力臂，即离支点与力的作用点的连线；然后过动力作用点做垂直于杠杆的作用
力即可．
【解答】解：
（1）已知O为支点，F 为阻力，由O点做F 力的作用线的垂线，垂线段的长即为其力臂；
1 1
（2）由图水桶的右上角距离到O点距离最长，以此为力臂是最大的力臂，此时力最小，如图所
示：
学科网（北京）股份有限公司．
24．（3分）（2015•本溪）如图所示为“人工心脏泵”部分简化示意图，当电磁铁通电时因与
左侧的磁体相互作用而运动，从而带动活塞运动，推动血液循环，请根据图中给出的磁感线
方向分别标出左侧磁体和右侧电磁铁的N极以及线圈中的电流方向．
【分析】根据磁感线方向可知螺线管左侧磁体和右侧电磁铁的N极，根据安培定则可知线圈
中的电流方向．
【解答】解：根据磁感线方向可知，左侧磁体为N极，当电磁铁通电时因与左侧的磁体相互作
用而运动，所以右侧电磁铁的左端为N极，
由右手螺旋定则可知，电流从右前方流入，左后方流出，如图所示：
四、简答题（3分）
25．（3分）（2015•本溪）6月5日是 世界环境日，同学们进行大扫除，大威端着一盆水在水平
地面上匀速行走，他不小心将水盆撞到站在门口的小平身上（如图所示），水洒了出来，请回
答：
（1）大威在水平地面行走过程中对这盆水是否做功？
（2）水会洒向大威还是小平？为什么？
【分析】（1）要知道物体做功的两个必要因素，同时满足：①有作用在物体上的力；②物体移
动了一段距离；③物体必须是在力的方向上移动一段距离；三者缺一不可；
（2）物体总有保持原有运动状态不变的性质，这种性质叫做惯性；一切物体都有惯性．
【解答】答：（1）不做功；大威对水盆的力是竖直向上，而大威端着水盆水平走，故不是在力的
方向上移动，所以力没有做功；
学科网（北京）股份有限公司（2）洒向小平；因为水和盆原来是运动的，当水盆撞到小平后盆停止运动，而水由于惯性保持
原来的运动状态继续向前运动，就洒向了小平．
五、计算题（本题共2小题，共18分，要求写出必要的文字说明、公式、计算过程、数值、单位
和答案）
26．（9分）（2015•本溪）如图所示是翊童家新买的一款多功能电热锅，该电热锅有加热、定时、
测温等多种功能，下表是该锅的部分参数，翊童想了解该锅的性能，于是他在锅里装了1kg
温度为20℃的水，接入家庭电路，闭合开关，将这些水加热到100℃用了500s[c
水
=4.2×103J/（kg•℃）]，求：
型号 ×××
额定电压 220V
额定功率 800W
额定容量 1.2L
（1）电热锅正常工作时的电阻．
（2）水吸收的热量．
（3）电热锅烧水时的热效率．
【分析】（1）利用P= 求出电阻；
（2）利用物质吸热公式Q=cm（t﹣t）求出吸收的热量；
0
（3）根据电功W=Pt求出消耗的电能；结合效率公式求出效率．
【解答】解：（1）由P= 可得：
R= = =60.5Ω；
（2）水吸收的热量为：Q=cm（t﹣t）
0
=4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）
=3.36×105J
（3）加热过程消耗的电能为：W=Pt=800W×500s=4×105J，
则热效率为：η= ×100%= ×100%=84%．
（1）电热锅正常工作时的电阻60.5Ω．
（2）水吸收的热量3.36×105J．
（3）电热锅烧水时的热效率84%．
27．（9分）（2015•本溪）现有一款国产新能源电动轿车（如图所示），它因低能耗、无污染等优
点倍受人们的青睐，表中是这款车的部分技术参数．（g取10N/kg，q =4.6×107J/kg）
汽油
（1）空车静止时与水平地面的总接触面积为1×103cm2，此时它对地面的压强多大？
学科网（北京）股份有限公司（2）在平直公路上进行性能测试时，汽车一直保持最大输出功率并以40m/s的速度匀速行驶
2km，该车在这次测试过程中克服阻力做了多少功？
（3）若该车百公里消耗的电能由完全燃烧汽油来获得，只相当于完全燃烧多少千克的汽油？
（结果保留一位小数）
续航里程 200km
百公里耗电 6×107J
空车质量 1.8t
最大输出功率 160kW
【分析】（1）求出空车对水平地面的压力，利用p= 计算压强；
（2）利用v= 求出行驶的时间，利用P= 计算克服阻力做的功；
（3）利用Q=mq计算汽油的质量．
【解答】解：（1）空车的重力：
G=mg=1.8×103kg×10N/kg=1.8×104N，
空车对水平地面的压力F=G=1.8×104N，
对地面的压强：
p= = =1.8×105Pa；
（2）由v= 可得，轿车行驶的时间：
t= = =50s，
由P= 可得，克服摩擦力所做的功：
W=Pt=1.6×105W×50s=8×106J；
（3）由题意知，Q =W=6×107J，
放
根据Q=mq可得，汽油的质量：
m= = ≈1.3kg．
答：（1）空车静止时与水平地面的总接触面积为1×103cm2，此时它对地面的压强为
1.8×105Pa；
（2）该车在这次测试过程中克服阻力做功8×106J；
（3）若该车百公里消耗的电能由完全燃烧汽油来获得，只相当于完全燃烧1.3kg的汽油．
六、实验、探究题（本题共5小题，共36分）
28．（5分）（2015•本溪）小亮在做“观察水的沸腾”实验中：
（1）实验装置如图所示，安装调试实验器材时，应依次按照 CB A （填A、B、C的正确排序）
的顺序进行．
（2）小亮记录的部分实验数据如表：
学科网（北京）股份有限公司时间/
0 2 4 6 8 10 12 14 16
min
温
90 92 96 97 98 99 99 99
度/℃
①4min时温度计示数如图所示，此时水温是 9 4 ℃．
②由实验现象和数据可知水沸腾时不断吸收热量，温度 不变 （填“升高”、“降低”或
“不变”），水的沸点是 9 9 ℃，可判断当时的大气压 低于 （填“高于”、“等于”或
“低于”）标准大气压．
【分析】（1）实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的
使用规则固定好其位置；
（2）①使用温度计测量液体温度时，先要弄清楚温度计的量程和分度值，读数时视线与液柱
最高处所对刻度相垂直，并注意区分温度是零上还是零下；
②水沸腾时的特点：吸热温度保持不变；并根据沸腾时的特点结合实验数据判断水的沸点；
一个标准大气压的沸点为100℃，并且沸点随气压的增大而增大．
【解答】解：（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，因此安装实验
器材时应按照自下而上的顺序进行；
（2）①温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度
值为1℃；此时水的温度是94℃；
②根据表格中的数据可知，水沸腾时不断吸收热量，温度保持99℃不变，所以水的沸点为
99℃，小于一个标准大气压下水的沸点，因此当时的大气压小于1个标准大气压．
故答案为：（1）CBA；（2）①不变；②99；低于．
29．（5分）（2015•本溪）如图甲是小红“测量滑轮组的机械效率”的实验装置（每个钩码重
1N）．
（1）实验时小红沿竖直方向 匀速 拉动弹簧测力计使钩码上升10cm，弹簧测力计的示数如
图甲所示，则拉力为 1. 2 N，滑轮组的机械效率为 83.3 % ．
（2）小红做完实验，通过和其他小组交流，了解到摩擦能够影响滑轮组机械效率的高低，那么
是什么因素影响了滑动摩擦力的大小呢？接着她做了如图乙所示的A、B、C三次实验进行探
究．
学科网（北京）股份有限公司①她把木块放在水平木板上，用弹簧测力计沿水平方向匀速直线拉动木板，根据 二力平衡
的原理可知，滑动摩擦力的大小等于弹簧测力计的示数．
②通过比较图乙中 B 和 C 两次实验，可得出滑动摩擦力大小与接触面的粗糙程度有关．
【分析】（1）实验中要匀速拉动弹簧测力计，这样示数才与拉力相同，并有利于准确读数．读
取弹簧测力计的示数时，要注意分度值的大小．明确滑轮组由几段绳子承担物重后，就可以
判断钩码提升高度与弹簧测力计移动距离的关系，利用公式计算机械效率；
（2）弹簧测力计拉着木块做匀速直线运动时，拉力与摩擦力是一对平衡力；弹簧测力计读数；
滑动摩擦力大小跟压力大小和接触面粗糙程度有关，探究滑动摩擦力大小跟压力大小关系
时，控制接触面粗糙程度一定；探究滑动摩擦力大小跟接触面粗糙程度关系时，控制压力大
小不变．
【解答】解：
（1）实验时要竖直向上匀速拉动弹簧测力计的，这样示数才会稳定，所读出的数值才等于拉
力的大小；
图中弹簧测力计的分度值为0.2N，其示数为1.2N；
因为滑轮组用三段绳子承担物重，那么弹簧测力计移动的距离就是钩码上升高度的三倍，钩
码上升了10cm，则弹簧测力计上升30cm；
该滑轮组的机械效率η= = = ×100%≈83.3%；
（2）①当木块进行匀速直线运动，拉力与摩擦力是一对平衡力，滑动摩擦力等于弹簧测力计
的拉力；
②观察B、C两次实验可以看出，两次的压力是相同的，接触面不同，弹簧测力计的示数不同，
故可得出：滑动摩擦力大小与接触面的粗糙程度有关．
故答案为：（1）匀速；1.2；83.3%；（2）①二力平衡；②B和C．
30．（7分）（2015•本溪）如图所示，小华在“探究凸透镜成像规律”的实验中，将蜡烛固定在
光具座上50cm刻度线处．
（1）为了使实验能够正常进行，她把凸透镜、蜡烛和光屏三个器材中的 凸透镜 放到了另
外两个器材之间．
（2）她点燃蜡烛，调整凸透镜和光屏的高度，使二者的中心与蜡烛的中心大致在同一 高度
，这样做的目的是使烛焰的像能成在光屏的 中央 ．
（3）她适当调整凸透镜和光屏的位置后，在光屏上呈现了烛焰清晰的、倒立缩小的 实 像，
此时蜡烛到凸透镜的距离应该 大于 2 倍焦距 （填与焦距的关系），这个像与生活中的
照相机 （填“照相机”或“投影仪”）所成像的性质相同．
（4）她只将蜡烛向左移动一段距离，发现光屏上的像变模糊了，接着她又向左移动光屏，光屏
上再次出现清晰的像，但像变小了，由此可判断她在安装器材时是将凸透镜放在了光具座
50cm刻度线的 右 （填“左”或“右”）侧．
【分析】（1）凸透镜成像的规律实验中，当物体成的像是实像时，像与物位于凸透镜的两侧．
根据这个思路来确定三者的摆放顺序．
学科网（北京）股份有限公司（2）为了使像成在光屏上，就要调整三者的高度关系，使它们的中心大致在同一高度上，目的
是成像在光屏的中心．
（3）根据凸透镜成像规律及其应用之一：u＞2f，成倒立缩小实像，照相机利用了此原理．
（4）凸透镜成实像时，物近像远像变大．
【解答】解：（1）由于物体成实像时，像与物位于凸透镜的两侧，所以实验时，要将蜡烛和光屏
放在凸透镜的两侧，凸透镜放在中间，即依次放好蜡烛、凸透镜、光屏．
（2）做凸透镜成像实验，要使烛焰的焰心，凸透镜的光心，光屏的中心三者位于同一高度，目
的是使像成在光屏的中央．
（3）当烛焰位于大于凸透镜的2倍焦距时，光屏上出现清晰倒立、缩小实像，照相机就是根据
这一原理制成的．
（4）凸透镜成实像时，物体离透镜越远像越近，像变小，由此可判断她在安装器材时是将凸透
镜放在了光具座50cm刻度线的右侧．
故答案为：（1）凸透镜；（2）高度；中央；（3）实；大于2倍焦距；照相机；（4）右．
31．（7分）（2015•本溪）小强想测量标有净含量是“250mL”的舒化奶的密度，请帮他完成下
面的实验：
（1）小强用调好的天平测量这盒舒化奶的质量、天平平衡时盘中的砝码和游码在标尺上的位
置如图甲所示，则盒与舒化奶的总质量为 271. 4 g．
（2）小强把包装盒打开，将盒中舒化奶全部倒入塑料杯中（如图乙所示），称得包装盒的质量
为11.4g，则他测得的盒中的奶的质量是 26 0 g，利用舒化奶的“净含量”求得它的密度
为ρ = 1.0 4 g/cm3．若牛奶的“净含量”标注准确，他测得的密度值偏 小 ．
奶
（3）小强又想到了另一种方法测舒化奶的密度，利用一个记号笔和水做了如下实验，请你将
实验内容补充完整：
①测出图乙中塑料杯和舒化奶的总质量m；
1
②用记号笔在塑料杯上标记出液面的位置，倒出舒化奶擦干塑料杯，用天平测出塑料杯的质
量为m；
2
③ 将塑料杯中倒入水到记号处 ，用天平测出 杯和水 的质量为m；
3
④舒化奶密度表达式ρ= （用字母表示）．
【分析】（1）天平的分度值为0.2g，天平的读数为砝码质量加游码对应的刻度值，由此得到盒
与舒化奶的总质量；
（2）由m =m +m 计算盒中的奶的质量；由密度公式计算舒化奶的密度；盒中舒化奶全部倒
奶 总 盒
入塑料杯中会有一部分奶残留在盒中，由此分析所测密度大小；
（3）根据舒化奶与水的体积相等，测出它们的质量，利用密度公式可计算舒化奶的密度．
【解答】解：
（1）由图甲可知，盒与舒化奶的总质量m =100g+100g+50g+20g+1.4g=271.4g；
总
（2）由m =m +m 可得盒中的奶的质量：
总 奶 盒
m =m ﹣m =271.4g﹣11.4g=260g，
奶 总 盒
学科网（北京）股份有限公司由题舒化奶的体积：V =250mL=250cm3，
奶
所以舒化奶的密度：
ρ= = =1.04g/cm3；
若牛奶的“净含量”标注准确，即牛奶的体积准确，但盒中舒化奶全部倒入塑料杯中会有一
部分奶残留在盒中，所以所测舒化奶质量偏小，由密度公式可知他测得的密度值偏小；
（3）③将塑料杯中倒入水到记号处，用天平测出杯和水的总质量m；
3
根据舒化奶与水的体积相等，由密度公式可得：
= ，即： = ，
解得：ρ = ．
奶
故答案为：（1）271.4；（2）260；1.04；小；（3）③将塑料杯中倒入水到记号处；杯和水；④
．
32．（12分）（2015•本溪）在测量小灯泡电功率的实验中（小灯泡的额定电压为2.5V，阻值约
10Ω，电源电压为6V）．
（1）丽丽连成了图甲所示的电路，将滑动变阻器的阻值调到最大，闭合开关，发现电流表的示
数为0.3A，小灯泡 不发光 （填“发光”或“不发光”）．经检查，发现有一条导线连接错
误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线．
（2）根据（1）中的现象，可判断出丽丽所用的滑动变阻器的最大阻值是 2 0 Ω．
（3）电路正确连接后，闭合开关，调节滑动变阻器使电压表的示数为 2. 5 V时，小灯泡正
常发光，此时电流表的示数如图乙，则通过小灯泡的电流是 0.2 8 A，小灯泡的额定功率为
0. 7 W．
（4）丽丽认为不用电压表也可以测量小灯泡的额定功率，于是她找来额定电压为U 的小灯
额
泡，利用已知阻值的电阻R 设计了如图丙的电路图．请帮她补全她的实验内容：
1
①将电流表接在 a 点，闭合开关S，调节滑动变阻器的滑片，使电流表的示数为 ；
②将电流表接在 b 点，闭合开关S，保持滑动变阻器的滑片不动，读出电流表的示数为I；
③小灯泡额定功率的表达式P = U I （用字母表示）．
额 额
（5）丽丽还想探究导体中的电流跟导体电阻的关系，她利用电压为6V的电源、10Ω、20Ω和
40Ω的定值电阻和“40Ω 1A”的滑动变阻器，设计了如图丁的电路图，分别把三个定值电
阻单独接入电路进行了三次实验，实验中她是控制定值电阻两端的电压不低于 3 V，才完
成了实验．
学科网（北京）股份有限公司【分析】（1）灯泡短路，灯泡将不发光；
（2）根据电流与电源电压，由R= 计算出滑动变阻器的最大电阻值；
（3）要使小灯泡正常发光，小灯泡两端的电压应等于额定电压；
根据图乙读出电流表的示数，由P=UI计算出小灯泡的电功率；
（4）R 与灯泡并联，R 两端的电压等于灯泡的额定电压时，灯泡会正常发光，根据其分析即可；
1 1
（5）当定值电阻的值为40Ω时，滑动变阻器所需的阻值最大，变阻器阻值最大时，定值电阻
两端的电压即为其最小电压．
【解答】解：（1）由图知，灯泡被短路，所以没有电流通过小灯泡，小灯泡不发光；
正确电路如图所示：
（2）由于电路中只有滑动变阻器，所以其最大阻值R= = =20Ω；
（3）灯泡的额定电压为2.5V，所以调节变阻器，当电压表的示数为2.5V时，灯泡正常发光；
由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A；
则灯泡的额定功率：P=UI=2.5V×0.28A=0.7W；
（4）①将电流表接在a点，闭合开关S，调节滑动变阻器的滑片，使电流表的示数为：I= ；
a
②将电流表接在b点，闭合开关S，保持滑动变阻器的滑片不动，读出电流表的示数为I；
③灯泡的额定功率P=U I；
额
（5）当电阻为40Ω，变阻器的阻值为40Ω，此时电阻两端的电压最小；
学科网（北京）股份有限公司此时电路中电流：I= = = A，
最小电压：U =IR= A×40Ω=3V，由于变阻器的阻值已到最大，所以不能使电阻两端的电
最小
压更小．
故答案为：（1）不发光；见上图；（2）20；（3）2.5；0.28；0.7；（4）①a； ；②b；③U I；（5）
额
3．
学科网（北京）股份有限公司
