2016年山东省枣庄市中考物理试卷
一、选择题（共12小题，每小题2分，满分24分）
1．下列关于声现象的说法中，正确的是（ ）
A．声波在真空中的传播速度等于340m/s
B．声波可以传递信息，不可以传递能量
C．“引吭高歌”中的“高”是指歌曲的音调高
D．“女高音”中的’高“是指声音的频率高

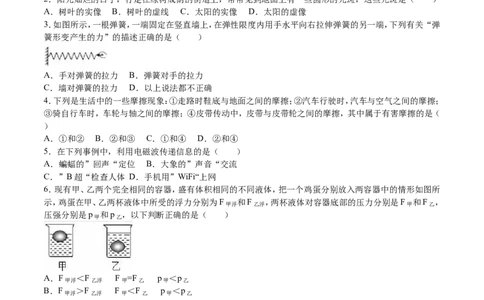

2．阳光灿烂的日子，行走在绿树成荫的街道上，常常见到地面上有一些圆形的光斑，这些光斑是（ ）
A．树叶的实像 B．树叶的虚线 C．太阳的实像 D．太阳的虚像
3．如图所示，一根弹簧，一端固定在竖直墙上，在弹性限度内用手水平向右拉伸弹簧的另一端，下列有关“弹
簧形变产生的力”的描述正确的是（ ）
A．手对弹簧的拉力 B．弹簧对手的拉力
C．墙对弹簧的拉力 D．以上说法都不正确
4．下列是生活中的一些摩擦现象：①走路时鞋底与地面之间的摩擦；②汽车行驶时，汽车与空气之间的摩擦；
③骑自行车时，车轮与轴之间的摩擦；④皮带传动中，皮带与皮带轮之间的摩擦，其中属于有害摩擦的是（
）
A．①和② B．②和③ C．①和④ D．②和④
5．在下列事例中，利用电磁波传递信息的是（ ）
A．蝙蝠的”回声“定位 B．大象的”声音“交流
C．”B超“检查人体 D．手机用”WiFi“上网
6．现有甲、乙两个完全相同的容器，盛有体积相同的不同液体，把一个鸡蛋分别放入两容器中的情形如图所
示，鸡蛋在甲、乙两杯液体中所受的浮力分别为F 和F ，两杯液体对容器底部的压力分别是F 和F ，
甲浮 乙浮 甲 乙
压强分别是p 和p ，以下判断正确的是（ ）
甲 乙
A．F ＜F F =F p ＜p
甲浮 乙浮 甲 乙 甲 乙
B．F ＞F F ＜F p ＜p
甲浮 乙浮 甲 乙 甲 乙
C．F =F F ＞F p ＞p
甲浮 乙浮 甲 乙 甲 乙
D．F =F F ＜F p ＞p
甲浮 乙浮 甲 乙 甲 乙
7．在生产生活中，利用如图所示的简单机械时，一定费力的是（ ）
A．笤帚 B．
斜面 C．
滑轮组 D．
羊角锤

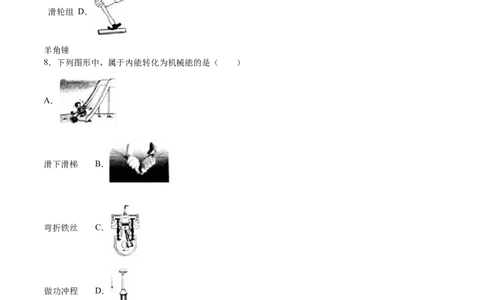

8．下列图形中，属于内能转化为机械能的是（ ）
A．
滑下滑梯 B．
弯折铁丝 C．
做功冲程 D．
压缩空气点火
9．如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定．滑动变阻器的滑片
从最右端滑到最左端时，灯泡L的I﹣U图象如图乙所示，以下说法正确的是（ ）A．灯泡正常发光时的电流为0.5A
B．灯泡两端的电压为3V时，它消耗的电功率为1.5 W
C．灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D．当滑动变阻器接入电路的阻值为2.5Ω时，灯泡消耗的电功率为3.2 W，此时灯丝的阻值为5Ω

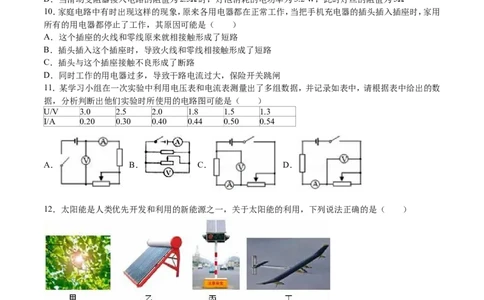

10．家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用
所有的用电器都停止了工作，其原因可能是（ ）
A．这个插座的火线和零线原来就相接触形成了短路
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．插头与这个插座接触不良形成了断路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
11．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数
据，分析判断出他们实验时所使用的电路图可能是（ ）
U/V 3.0 2.5 2.0 1.8 1.5 1.3
I/A 0.20 0.30 0.40 0.44 0.50 0.54
A． B． C． D．
12．太阳能是人类优先开发和利用的新能源之一，关于太阳能的利用，下列说法正确的是（ ）
A．图甲中，绿色植物通过光合作用将太阳能转化为化学能
B．图乙中，太阳能热水器通过做功方式将太阳能转化为水的内能
C．图丙中，太阳能交通信号灯将太阳能直接转化为信号灯的光能
D．图丁中，首架环球航行的太阳能飞机将太阳能直接转化为飞机的机械能
二、填空题（共6小题，每小题2分，满分14分）
13．如图所示，用刻度尺测量物体的长度，读数时视线正确的是 （选填“A”或“B”），测出该物
体的长度是 cm．14．小李同学看到在沸腾的油锅中取铁球的表演后，得知锅中的“油”是由油和醋组成的混合液体，油的沸
点为287℃，醋的沸点只有60℃，当温度达到 ℃时液体就沸腾了，继续加热，液体的温度
（选填“会”或“不会”）升高，表演时铁球的温度不可能超过 ℃，只有当 时，继
续加热，液体温度才会升高．
15．生活中，“吸”字表述的现象，其原因各不相同．如图所示，用吸管“吸”饮料时，饮料是在
作用下被“吸”入口中的．用吸尘器“吸”灰尘时，灰尘是由于空气流速越大，压强越 的缘故
被“吸”入吸尘器中的．

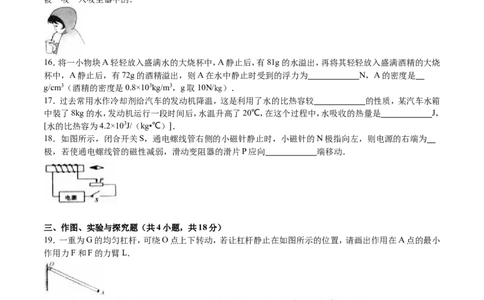

16．将一小物块A轻轻放入盛满水的大烧杯中，A静止后，有81g的水溢出，再将其轻轻放入盛满酒精的大烧
杯中，A静止后，有72g的酒精溢出，则A在水中静止时受到的浮力为 N，A的密度是
g/cm3（酒精的密度是0.8×103kg/m3，g取10N/㎏）．
17．过去常用水作冷却剂给汽车的发动机降温，这是利用了水的比热容较 的性质，某汽车水箱
中装了8kg的水，发动机运行一段时间后，水温升高了20℃，在这个过程中，水吸收的热量是 J，
[水的比热容为4.2×103J/（kg•℃） ．
18．如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为
]
极，若使通电螺线管的磁性减弱，滑动变阻器的滑片P应向 端移动．
三、作图、实验与探究题（共4小题，共18分）
19．一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在如图所示的位置，请画出作用在A点的最小
作用力F和F的力臂L．
20．小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行了探究：
（1）小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距为 ．
（2）第二次他又选用一个凸起程度较大的凸透镜，测得的焦距为8cm，由这两次实验可得出的初步结论：
．
（3）小峰回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙所示），受
此启发，于是他选取焦距为10cm的凸透镜，用红光和蓝光来进行图甲的实验，实验结论：对同一凸透镜，
的焦距大些．
（4）在用焦距为10cm的凸透镜探究成“等大实像”的实验时，老师发现有两个小组所测像距分别为17.5cm
和22cm，与理论像距20cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这
种情况的原因： ．21．火山石可以漂浮在水面上，小王用天平．量筒和水等器材测量某块火山石的密度，实验步骤如下：
a．小王用调节好的天平测出火山石的质量m，其示数如图所示；
b．往向量筒中倒入水，使水面到达V =50mL处；
1
c．用细线系住火山石，放入量筒，用铁丝将其压入水中足够长时间，水面到达V =54mL处；
2
d．取出火山石，水面下降到了V =48mL处；
3
e．小王认为火山石体积测量不够准确，它的体积应该包含材质和其中空隙部分的体积，于是又向量筒中加水
到50mL处，将刚才取出的石块表面附着的水擦干净，再次没入量筒的水中，此时水面到达V =55mL处．
4
请解答下面问题：
（1）该实验原理为 （用公式表示）．
（2）在步骤d中，水面没有回到50mL处的原因是 ．
（3）请你根据小王的实验思路，将有关数据及计算结果填入下表．
物理量 火山石的质 火山石的体火山石的密
次数 量m/g V V V V 积V/cm3 度ρ/g•cm﹣
1 2[来源:学科网] 3 4
1
1 ① 50 54 48 55 ② ③
（4）观察表格，请你指出其中存在的不足之处 ．
22．学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒
为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别
接入电路A、B之间，闭合开关S后，记录的数据如表．
根据实验数据，回答下列问题：
（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中．
连接方式 一根 两根串联 三根串联 两根并联 三根并联
电流表读数/A 0.15 0.1 0.6 0.9
（2）导体电阻的大小跟材料、长度和横截面积的关系．
A．电阻的大小与长度的关系是： ；
B．电阻的大小与横截面积的关系是： ．
（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系： ．
（4）实验中一根合金丝的电阻为 Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长度是
m．（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）四、计算题（本题包括两小题，共14分）
23．质量为2.5t的小型载重汽车，额定功率为100kW，车上装有5t的砂石，已知汽车在平直公路上匀速行驶
时所受阻力是汽车总重的0.2倍，汽车先以15m/s的速度在平直公路上匀速行驶到山坡底，消耗汽油2kg，然
后又以额定功率行驶100s的时间，将砂石从坡底运送到50m高的坡顶施工现场（g=10N/kg），求：
（1）2kg的汽油完全燃烧放出多少热量？（汽油的热值取4.5×107J/kg）
（2）汽车在平直公路上匀速行驶的功率为多少？
（3）汽车从坡底向坡顶运送砂石的机械效率是多少？
24．如图甲所示是某压力测力计的电路原理示意图，图中电源电压为6V（保持不变）；定值电阻R 的规格是
0
“520Ω 0.01A”，起保护电路的作用；测力显示器是由电流表改装成的（电阻忽略不计），R是一种新型电子元
件，其阻值R随压力F大小变化的关系如图乙所示．求：
（1）R 允许消耗的最大功率是多少？
0
（2）通过分析图乙，请直接写出电子元件的阻值R随压力F变化的关系式．
（3）该测力计所能测量的最大压力是多少？
（4）若要增大该测力计所能测量的最大压力，请写出一种改进方法．2016 年山东省枣庄市中考物理试卷
参考答案与试题解析
一、选择题（共12小题，每小题2分，满分24分）
1．下列关于声现象的说法中，正确的是（ ）
A．声波在真空中的传播速度等于340m/s
B．声波可以传递信息，不可以传递能量
C．“引吭高歌”中的“高”是指歌曲的音调高
D．“女高音”中的’高“是指声音的频率高
【考点】声音的综合利用．
【分析】（1）声音的传播需要介质，真空不能传声，声音在空气中的传播速度为340m/s；
（2）声音既能传递信息，又能传递能量；
（3）音调指声音的高低，是由物体振动的频率决定的；
（4）响度指声音的强弱，是由振动的振幅决定的．
【解答】解：
A、真空不能传声，声波在空气中的传播速度为340m/s；故A错误；
B、声波既可以传递信息，也可以传播能量具有能量，故B错误；
C、“引吭高歌”中的“高”是指声音的响度大，故C错误；
D、“女高音”中的“高”是指声音的音调高，发声体振动的频率高；故D正确．
故选D．
2．阳光灿烂的日子，行走在绿树成荫的街道上，常常见到地面上有一些圆形的光斑，这些光斑是（ ）
A．树叶的实像 B．树叶的虚线 C．太阳的实像 D．太阳的虚像
【考点】光直线传播的应用．
【分析】光在同种均匀介质中沿直线传播．知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成
的．
【解答】解：树阴下的地面上出现的圆形光斑，是太阳光通过浓密的树叶中的小孔所成的太阳的像，是实像，
是由光的直线传播形成的．
故选C．
3．如图所示，一根弹簧，一端固定在竖直墙上，在弹性限度内用手水平向右拉伸弹簧的另一端，下列有关“弹
簧形变产生的力”的描述正确的是（ ）
A．手对弹簧的拉力 B．弹簧对手的拉力
C．墙对弹簧的拉力 D．以上说法都不正确
【考点】弹力．
【分析】弹力是物体发生形变后要恢复原状时产生的力，两物体直接接触并且发生形变，两物体间才会有弹力
作用
【解答】解：弹簧形变产生的力，即弹簧的弹力，施力物体为弹簧，因为是手拉弹簧，所以弹簧发生形变，产生
的是对手的拉力．故ACD错误、B正确．
故选：B．4．下列是生活中的一些摩擦现象：①走路时鞋底与地面之间的摩擦；②汽车行驶时，汽车与空气之间的摩擦；
③骑自行车时，车轮与轴之间的摩擦；④皮带传动中，皮带与皮带轮之间的摩擦，其中属于有害摩擦的是（
）
A．①和② B．②和③ C．①和④ D．②和④
【考点】摩擦力的种类．
【分析】（1）对人们有益的摩擦是有益摩擦，有益摩擦要增大；
（2）对人们有害摩擦是有害摩擦，有害摩擦要减小．
逐个分析选择项中提到的摩擦，然后与题目的要求相对应从而得到答案．
[来源:学,科,网Z,X,X,K]
【解答】解：①人走路时，使人前进的动力是地面对脚的摩擦力，为了防止人走路时摔倒，也要用到鞋底与地
面的摩擦，因此鞋底与地面的摩擦是有益的摩擦．
②汽车行驶时，汽车与空气之间的摩擦阻碍汽车的前进，因此这个摩擦属于有害摩擦；对前轮来说，与地面的
摩擦阻碍了车子的前进，因此属于有害摩擦．
③骑自行车时，车轮与轴之间的摩擦，阻碍车轮转动属于有害摩擦．
④皮带转动时，主动轮与皮带之间的摩擦带动了皮带的转动；同时皮带与被动轮之间的摩擦带动了被动轮的
转动．若这种摩擦力过小，将会出现皮带打滑的现象．因此说这两者之间的摩擦是有益的摩擦．
故②③符合题意．
故选：B
5．在下列事例中，利用电磁波传递信息的是（ ）
A．蝙蝠的”回声“定位 B．大象的”声音“交流
C．”B超“检查人体 D．手机用”WiFi“上网
【考点】电磁波的传播．
【分析】生活中利用电磁波传递信息的地方非常多．如：无线电视、无线广播、手机等．
【解答】解：A、蝙蝠的“回声定位”利用的是超声波，不是电磁波．不符合题意；
B、大象的“声音”交流利用多少次声波，不是电磁波．不符合题意；
C、“B超”检查人体利用的是超声波，不是电磁波．不符合题意；
D、手机用“WiFi”上网利用的是电磁波．符合题意．
故选D．
6．现有甲、乙两个完全相同的容器，盛有体积相同的不同液体，把一个鸡蛋分别放入两容器中的情形如图所
示，鸡蛋在甲、乙两杯液体中所受的浮力分别为F 和F ，两杯液体对容器底部的压力分别是F 和F ，
甲浮 乙浮 甲 乙
压强分别是p 和p ，以下判断正确的是（ ）
甲 乙
A．F ＜F F =F p ＜p
甲浮 乙浮 甲 乙 甲 乙
B．F ＞F F ＜F p ＜p
甲浮 乙浮 甲 乙 甲 乙
C．F =F F ＞F p ＞p
甲浮 乙浮 甲 乙 甲 乙
D．F =F F ＜F p ＞p
甲浮 乙浮 甲 乙 甲 乙
【考点】物体的浮沉条件及其应用；压强大小比较．
【分析】（1）根据物体的悬浮条件和浮沉条件判断鸡蛋在甲、乙两杯中所受浮力大小关系；（2）鸡蛋在甲杯液体中悬浮，液体对容器底的压力等于鸡蛋重加上液体重；鸡蛋在乙杯液体中漂浮，液体对容
器底的压力等于鸡蛋重加上液体重；而容器相同、容器底面积相同，再根据压强公式p= 得出液体对容器底
部的压强关系．
【解答】解：
（1）鸡蛋漂浮在甲杯中，受到液体的浮力等于鸡蛋重力；鸡蛋悬浮在乙杯中，受到液体的浮力也等于鸡蛋重力；
所以鸡蛋在甲、乙两杯中所受浮力大小相等，即：F =F ；
甲浮 乙浮
（2）鸡蛋在甲杯液体中漂浮，液体对容器底的压力：
F =G +G =G +m g=G +ρ Vg，
甲 鸡蛋 甲液体 鸡蛋 甲液体 鸡蛋 甲
鸡蛋在乙杯液体中悬浮，液体对容器底的压力：
F =G +G =G +m g=G +ρ Vg，
乙 鸡蛋 乙液体 鸡蛋 乙液体 鸡蛋 乙
因为F =F ，
甲浮 乙浮
所以ρ ＞ρ ，
甲 乙
所以液体对容器底的压力：F ＞F ，
甲 乙
因为容器相同、容器底面积相同，
由压强公式p= 可知液体对容器底部的压强相等，即：p ＞p ．
甲 乙
综上分析，ABD错误，C正确．
故选C．
7．在生产生活中，利用如图所示的简单机械时，一定费力的是（ ）
A．
笤帚 B．
斜面 C．
滑轮组 D．
羊角锤
【考点】杠杆的分类．【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种
类型的杠杆．
【解答】解：A、笤帚在使用过程中，动力臂小于阻力臂，是费力杠杆．故A正确；
B、使用斜面可以省力．故B错误；
C、使用滑轮组既可以省力又可以改变力的方向．故C错误；
D、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆．故D错误．
故选：A．
8．下列图形中，属于内能转化为机械能的是（ ）
A．
滑下滑梯 B．
弯折铁丝 C．
做功冲程 D．
压缩空气点火
【考点】能量的相互转化．
【分析】做功和热传递都可以改变物体的内能，做功是能量的转化，热传递是能量的转移．
克服摩擦做功可以使机械能转化为内能，使物体的内能增加、温度升高；气体膨胀对外做功，气体的内能减小，
转化为机械能．
【解答】解：A、滑下滑梯时，与滑梯发生摩擦做功，将机械能转化为内能，不合题意；
B、弯折铁丝时，是通过做功将机械能转化为内能，不合题意；
C、在内燃机的做功冲程中，燃气膨胀对外做功，将内能转化为机械能，符合题意；
D、压缩点火，属压缩气体做功，将机械能转化为内能，不合题意．
故选C．
9．如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定．滑动变阻器的滑片
从最右端滑到最左端时，灯泡L的I﹣U图象如图乙所示，以下说法正确的是（ ）A．灯泡正常发光时的电流为0.5A
B．灯泡两端的电压为3V时，它消耗的电功率为1.5 W
C．灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D．当滑动变阻器接入电路的阻值为2.5Ω时，灯泡消耗的电功率为3.2 W，此时灯丝的阻值为5Ω
【考点】欧姆定律的应用；电功率的计算．
【分析】A、根据图象，灯泡两端的电压等于额定电压时，灯泡正常发光，此时电流等于其额定电流；
B、根据图象确定电压为3V时的电流，可得电功率值；
C、根据题意，当灯泡两端电压为6V时，变阻器的滑片在最左端，从而可得其阻值；
D、根据电源电压、灯泡的实际功率及欧姆定律求出灯丝的电阻值．
【解答】解：A、由题意知，灯泡的额定电压为6V，由图乙知，当灯泡两端的电压为6V时，灯泡的电流为1A，A
错误；
B、由图乙知，当灯泡两端的电压为3V时，灯泡中的电流大于0.5A，由P=UI可知，此时灯泡消耗的电功率大
于1.5W，B错误；
C、由图知，当变阻器滑片在最左端时，灯泡两端的电压等于6V，可知此时变阻器的阻值为零，C错误；
D、当变阻器阻值为零时，灯泡两端的电压等于6V，可知电源电压为6V；
设灯泡两端的电压为U，此时电阻为R，根据题意可知：
=
= ①
=3.2W ②
联立①②解得U=2V或U=4V，根据灯泡的实际功率，U=2V时，其实际功率小于3.2W，不符合题意，所以
U=4V，代入②得R=5Ω，D正确．
故选D．
10．家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用
所有的用电器都停止了工作，其原因可能是（ ）
A．这个插座的火线和零线原来就相接触形成了短路
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．插头与这个插座接触不良形成了断路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
【考点】家庭电路电流过大的原因．【分析】内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大．而
产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的
功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大．
由手机充电器插头插入插座，室内用电器全部停止工作可知，是手机充电器的两个接头短路了．
【解答】解：A、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器
不会正常工作，故A错误；
B、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不
及时断电会发生火灾，故B正确；
C、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，故C错误；
D、手机充电器的功率很小，使用后不会导致干路中总电流过大、保险开关跳闸，故D错误．
故选：B
11．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数
据，分析判断出他们实验时所使用的电路图可能是（ ）
U/V 3.0 2.5 2.0 1.8 1.5 1.3
I/A 0.20 0.30 0.40 0.44 0.50 0.54
A． B． C． D．
【考点】探究电流与电压、电阻的关系实验．
【分析】通过表格分析可知，电压表的示数增大时，电流也是随着增大，但电压和电流的比值发生改变．
【解答】解：AB、根据电路图可知，电压表测电源的电压，示数不变，故AB不符合题意；
C、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变小时，电流表示数也变小，且比值不变，
故C不符合题意；
D、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说
明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故D符合题意．
故选D．
12．太阳能是人类优先开发和利用的新能源之一，关于太阳能的利用，下列说法正确的是（ ）
A．图甲中，绿色植物通过光合作用将太阳能转化为化学能
B．图乙中，太阳能热水器通过做功方式将太阳能转化为水的内能
C．图丙中，太阳能交通信号灯将太阳能直接转化为信号灯的光能
D．图丁中，首架环球航行的太阳能飞机将太阳能直接转化为飞机的机械能
【考点】能量的相互转化．【分析】太阳能的利用方式：一是利用太阳能热水器给它里面的水等物质加热，把太阳能转化为内能；二是利
用光电转换装置，把太阳能转化为电能；三是植物光合作用转化为化学能．
【解答】解：
A、绿色植物的光合作用是将光能转化为化学能，储存在植物体内，故A正确；
B、太阳能热水器内的水从太阳吸收热量，内能增加、温度升高，是通过热传递的方式增加水的内能，故B错
误；
C、太阳能信号灯先将太阳能先转化为电能，再转化为光能，故C错误；
D、太阳能飞机是先将太阳能转化为电能，再转化为机械能，故D错误．
故选A．
二、填空题（共6小题，每小题2分，满分14分）
13．如图所示，用刻度尺测量物体的长度，读数时视线正确的是 B （选填“A”或“B”），测出该物体的长度
是 1.3 6 cm．
【考点】长度的测量．
【分析】刻度尺的正确使用方法：
①看：使用前先看量程、分度值、零刻度线是否损坏；
[来源:学科网]
②放：放正尺的位置，使刻度尺有刻度的一边紧靠被测物体；
③读：读数时视线要与尺面垂直，估读到分度值的下一位；
④记：记录测量结果时要记上数值和单位．
【解答】解：①读数时，视线要与尺面垂直，故选B；
②由图知：刻度尺的分度值是1mm；起始位置对应的刻度值是1.00cm，末端对应的刻度值是2.36cm，物体的
长度L=1.36cm．
故答案为：B；1.36．
[来源:Zxxk.Com]
14．小李同学看到在沸腾的油锅中取铁球的表演后，得知锅中的“油”是由油和醋组成的混合液体，油的沸
点为287℃，醋的沸点只有60℃，当温度达到 6 0 ℃时液体就沸腾了，继续加热，液体的温度 不会 （选
填“会”或“不会”）升高，表演时铁球的温度不可能超过 6 0 ℃，只有当 醋全部汽化 时，继续加热，
液体温度才会升高．
【考点】沸腾及沸腾条件；汽化及汽化吸热的特点．
【分析】液体沸腾时，不断吸收热量，温度保持不变，这个不变的温度是液体的沸点；
液体沸腾的特点：不断吸收热量，温度保持不变．
【解答】解：
由于锅中的“油”是由油和醋组成的混合液体，醋的沸点是60℃，所以锅中的液体温度达到60℃时液体就
沸腾了；液体沸腾的特点是吸收热量，但温度不变，所以继续加热液体的温度不会升高，表演时铁球的温度不
可能超过60℃；只有当醋全部汽化后，再继续加热，油温度才会升高．
故答案为：60；不会；60；醋全部汽化．
15．生活中，“吸”字表述的现象，其原因各不相同．如图所示，用吸管“吸”饮料时，饮料是在 大气压
作用下被“吸”入口中的．用吸尘器“吸”灰尘时，灰尘是由于空气流速越大，压强越 小 的缘故被
“吸”入吸尘器中的．【考点】大气压强的存在；流体压强与流速的关系．
【分析】（1）吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料
就被压进吸管里．
（2）在气体和液体中，流速大的位置压强小．
【解答】解：（1）用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管；
（2）用吸尘器“吸”灰尘时，吸尘器内空气流速大压强小，吸尘器外空气流速小压强大，在压强差的作用下灰
尘被“吸”入吸尘器中的．
故答案为：大气压；小．
16．将一小物块A轻轻放入盛满水的大烧杯中，A静止后，有81g的水溢出，再将其轻轻放入盛满酒精的大烧
杯中，A静止后，有72g的酒精溢出，则A在水中静止时受到的浮力为 0.8 1 N，A的密度是 0. 9 g/cm3
（酒精的密度是0.8×103kg/m3，g取10N/㎏）．
【考点】阿基米德原理；物体的浮沉条件及其应用．
【分析】（1）知道物块A静止时烧杯溢出水和酒精的质量，根据阿基米德原理求出受到的浮力，然后求出两
者浮力之比；
（2）①假设物块A在水中和酒精中都漂浮时，受到的浮力等于自身重力，浮力之比应是1：1，所以假设不正确；
②假设物块A都浸没在水中，V =V ，F =ρ gV ，F =ρ gV ，得浮力比为5：4，所以假设不正确；
排 物 浮甲 水 甲 浮乙 液 乙
③根据物体浮沉条件判断出物体在水中漂浮，在酒精中浸没，根据物体的浮沉条件和漂浮条件得出两者受到
的浮力之比，然后求出物块A的密度．
【解答】解：（1）由阿基米德原理可得，物体A受到的浮力：
F =G =m g=m g，
浮 排 排 溢
则物块A在水中和酒精中受到的浮力分别为：
F =m g=81×10﹣3kg×10N/kg=0.81N，F =m g=72×10﹣3kg×10N/kg=0.72N，
浮水 溢水 浮酒 溢酒
则F ：F =0.81N：0.72N=9：8；
浮水 浮酒
（2）①物体A在水中和酒精中都漂浮时，
因漂浮时物体受到的浮力和自身的重力相等，且物体A的质量不变、重力不变，
所以，甲、乙受到的浮力相等，即F ：F =1：1，与题意不符；
甲 乙
②物体A在水中和酒精中都浸没时，
则物体排开液体的体积和自身的体积相等，由F =ρgV 可知，它们受到的浮力之比：
浮 排
F ：F =ρ ：ρ =1.0×103kg/m3：0.8×103kg/m3=5：4≠9：8，与题意不符；
浮甲 浮乙 水 酒精
③因水的密度大于酒精的密度，
所以，由①②可知，只能是A在水中漂浮，在酒精中浸没，
A受到水的浮力F =G =m g=ρ Vg，在酒精中受到的浮力F =ρ gV，
浮水 A A A 浮酒 酒
所以， = = ，
解得：ρ = ρ = ×0.8g/cm3=0.9g/cm3．
乙 酒
故答案为：0.81；0.9．17．过去常用水作冷却剂给汽车的发动机降温，这是利用了水的比热容较 大 的性质，某汽车水箱中装了
8kg的水，发动机运行一段时间后，水温升高了20℃，在这个过程中，水吸收的热量是 6.72×1 0 5 J，[水的比
热容为4.2×103J/（kg•℃） ．
【考点】热量的计算；水的比热容的特点及应用．
]
【分析】（1）水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；
（2）知道水的比热容、水的质量和温度的升高值，利用吸热公式求解．
【解答】解：（1）因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以
人们常用水作冷却剂给汽车的发动机降温；
（2）水吸收的热量Q =cm△t=4.2×103J/（kg•℃）×8kg×20℃=6.72×105J．
吸
故答案为：大；6.72×105．
18．如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为 正
极，若使通电螺线管的磁性减弱，滑动变阻器的滑片P应向 左 端移动．
【考点】通电螺线管的磁场．
【分析】由小磁针的指向可判出电磁铁的极性，根据安培定则判断电源的正负极；由磁性的变化可知电流的
变化，从而判断滑片的移动情况．
【解答】解：
小磁针静止时N极向左，则由磁极间的相互作用可知，通电螺线管右端为S极，则左端为N极，根据安培定
则可以判断电源的右端为正极，左端为负极；如图所示：
若使通电螺线管的磁性减弱，需减小电路中电流，由欧姆定律可知要增大电路中电阻，故滑片向左移动．
故答案为：正；左．
三、作图、实验与探究题（共4小题，共18分）
19．一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在如图所示的位置，请画出作用在A点的最小
作用力F和F的力臂L．
【考点】力臂的画法．
【分析】根据杠杆平衡的条件，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂
最长．
【解答】解：连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小
的动力；如图所示：20．小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行了探究：
（1）小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距为 10.0cm ．
（2）第二次他又选用一个凸起程度较大的凸透镜，测得的焦距为8cm，由这两次实验可得出的初步结论： 材
料和横截面积相同的凸透镜，凸面程度越大其焦距越小 ．
（3）小峰回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙所示），受
此启发，于是他选取焦距为10cm的凸透镜，用红光和蓝光来进行图甲的实验，实验结论：对同一凸透镜，
红 的焦距大些．
（4）在用焦距为10cm的凸透镜探究成“等大实像”的实验时，老师发现有两个小组所测像距分别为17.5cm
和22cm，与理论像距20cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这
种情况的原因： 光屏上还没有出现清晰的像时就测出了像距 ．
【考点】凸透镜成像规律及其探究实验．
【分析】（1）焦点到透镜中心的距离为焦距，看清刻度尺的分度值，读出示数；
（2）根据图甲读出第一次测得凸透镜的焦距，然后比较1、2次实验数据可知焦距与凸面程度的关系；
（3）白光经三棱镜后，光屏上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，是因为不同颜色的光经玻璃的折射
本领不同；
（4）同一凸透镜，物距一定，像距一定，小组实验的像距不同，是因为光屏上还没有出现清晰的像就测像距．
【解答】解：（1）焦点到透镜中心的距离为焦距，刻度尺的分度值为1cm，此时读数为10.0cm，即透镜焦距为
f=10.0cm；
（2）由图甲可知，第一次测得凸透镜的焦距为10cm；根据1、2次的实验数据可知，材料和横截面积相同的凸
透镜，凸起程度越大其焦距越小；
（3）用红光和蓝光平行于同一个凸透镜的主光轴射入，红光、蓝光对凸透镜的焦距不相同．红色光较蓝色光偏
折能力弱，所以红色光对凸透镜的焦距大；蓝光入射时焦距小些．
（4）同一凸透镜，物距一定，像距一定，小组实验的像距不同，是因为光屏上还没有出现清晰的像就测像距．
故答案为：（1）10.0cm；（2）材料和横截面积相同的凸透镜，凸面程度越大其焦距越小；（3）红；（4）光屏上还
没有出现清晰的像时就测出了像距．
21．火山石可以漂浮在水面上，小王用天平．量筒和水等器材测量某块火山石的密度，实验步骤如下：
a．小王用调节好的天平测出火山石的质量m，其示数如图所示；
b．往向量筒中倒入水，使水面到达V =50mL处；
1
c．用细线系住火山石，放入量筒，用铁丝将其压入水中足够长时间，水面到达V =54mL处；
2
d．取出火山石，水面下降到了V =48mL处；
3e．小王认为火山石体积测量不够准确，它的体积应该包含材质和其中空隙部分的体积，于是又向量筒中加水
到50mL处，将刚才取出的石块表面附着的水擦干净，再次没入量筒的水中，此时水面到达V =55mL处．
4
请解答下面问题：
（1）该实验原理为 ρ= （用公式表示）．
（2）在步骤d中，水面没有回到50mL处的原因是 火山石块吸附了 2mL 的水（或火山石吸附了一定体积的
水 ．
（3）请你根据小王的实验思路，将有关数据及计算结果填入下表．
物理量 火山石的质 火山石的体火山石的密
次数 量m/g V V V V 积V/cm3 度ρ/g•cm﹣
1 2 3 4
1
1 ① 50 54 48 55 ② ③
（4）观察表格，请你指出其中存在的不足之处 V 、 V 、 V 、 V 无单位 ．
1 2 3 4
【考点】固体的密度测量实验．
【分析】（1）实验中，用天平测量火山石的质量，用量筒测量火山石的体积，根据密度公式ρ= 求火山石的密
度；
（2）火山石块吸附了2ml的水（或火山石吸附了一定体积的水）；
（3）测火山石质量时没有用到砝码，只是使用了游码，标尺上的分度值为0.2g，从游码左边缘对应的刻线读出
火山石的质量；通过步骤e测量出火山石的体积；再利用密度公式ρ= 火山石的密度；
（4）观察表格，四次的体积无单位．
【解答】解：（1）测量火山石密度的实验原理ρ= ；
（2）水面没有回到50mL处的原因是，火山石块吸附了2mL的水（或火山石吸附了一定体积的水）；
（3）标尺上的分度值为0.2g，对应的刻度为4.2g，即物体的质量m=4.2g；根据步骤e，火山石的体积V=V ﹣
4
V =55ml﹣50ml=5ml，所以，火山石的密度ρ= = =0.84g/cm3；
1
（4）观察表格，不足之处在于实验记录的表格中，体积均无单位．
故答案为：（1）ρ= ；
（2）火山石块吸附了2ml的水（或火山石吸附了一定体积的水）；
（3）①4.2；②5；③0.84；（4）V 、V 、V 、V 无单位．
1 2 3 4
22．学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒
为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别
接入电路A、B之间，闭合开关S后，记录的数据如表．
根据实验数据，回答下列问题：
（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中．
连接方式 一根 两根串联 三根串联 两根并联 三根并联
电流表读数/A 0.15 0.1 0.6 0.9
（2）导体电阻的大小跟材料、长度和横截面积的关系．
A．电阻的大小与长度的关系是： 材料和横截面积相同，导体的电阻跟长度成正比 ；
B．电阻的大小与横截面积的关系是： 材料和长度相同，导体的电阻跟横截面积成反比 ．
（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系： 导体两端的电压不变，导体中的电流与导
体的电阻成反比 ．
（4）实验中一根合金丝的电阻为 0.2 5 Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长度是 0.2 5
m．（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）
【考点】影响电阻大小的因素．
【分析】（1）确定电流表的量程，读出示数；
（2）根据串联时电流表示数判断出电阻的变化，得出电阻大小与长度的关系；
根据并联时电流表示数的变化判断出电阻的变化，得出电阻大小与横截面积的关系；
（3）根据电流和电阻的变化关系，得出结论．
（4）根据一根合金丝的电流求出电阻值；
由电阻与导体长度和横截面积的关系及已知条件得出其长度的大小．
【解答】解：
（1）根据表格中的特点，串联的电阻越多，电流表的示数越小，所以串联一根电阻丝时，电路中的电流应大于
0.15A，所以图乙中电流表的量程为0～3A，分度值为0.1A，示数为0.6A；
（2）A．根据1、2、3组数据可知，导体的材料和横截面积相同，导体越长，电流表的示数越小，说明电阻值越大，
且电阻值跟导体的长度成正比；
B．根据1、4、5组数据可知，导体的材料和长度相同，横截面积越大，电流表的示数越大，说明电阻值越小，且
电阻值跟导体的横截面积成反比；
（3）由实验数据可知，导体两端的电压不变，导体的电阻增大到原来的几倍，电流减小到原来的几分之一，导
体中的电流与导体的电阻成反比；
（4）根据电阻与导体的长度和横截面积的关系，对与上材料相同的导体，电阻值可记为R= ×1Ω•mm2/m；
由R= 可知，一根合金丝的导体电阻为R= = =2.5Ω；代入上面关系式：2.5Ω= ×1Ω•mm2/m
解得L=2.5m．
故答案为：
（1）0.6；
（2）A．材料和横截面积相同，导体的电阻跟长度成正比；B．材料和长度相同，导体的电阻跟横截面积成反比；
（3）导体两端的电压不变，导体中的电流与导体的电阻成反比；
（4）2.5；2.5．
四、计算题（本题包括两小题，共14分）
23．质量为2.5t的小型载重汽车，额定功率为100kW，车上装有5t的砂石，已知汽车在平直公路上匀速行驶
时所受阻力是汽车总重的0.2倍，汽车先以15m/s的速度在平直公路上匀速行驶到山坡底，消耗汽油2kg，然
后又以额定功率行驶100s的时间，将砂石从坡底运送到50m高的坡顶施工现场（g=10N/kg），求：
（1）2kg的汽油完全燃烧放出多少热量？（汽油的热值取4.5×107J/kg）
（2）汽车在平直公路上匀速行驶的功率为多少？
（3）汽车从坡底向坡顶运送砂石的机械效率是多少？
【考点】热量的计算；机械效率的计算；功率的计算．
【分析】（1）利用燃料放热公式，求出放出的热量；
（2）根据G=mg可求得汽车的总重，根据f=0.2G得到阻力，由于汽车匀速运动，则受到的阻力等于牵引力，再
利用P= = =Fv求得汽车在平直公路上匀速行驶的功率；
（3）先利用W =Gh=mgh求出有用功，由P= 可求得总功，再利用斜面的机械效率公式η= ×100%求
有用
出机械效率．
【解答】解：（1）汽油燃烧放出的热量为：
Q=mq=2kg×4.5×107J/kg=9×107J；
（2）汽车的总重G =m g=（2.5+5）×103kg×10N/kg=7.5×104N，
总 总
f=0.2G =0.2×7.5×104N=1.5×104N，
总
由于汽车匀速运动，则受到的阻力为f=F=1.5×104N；
汽车在平直公路上匀速行驶的功率P= = =Fv=1.5×104N×15m/s=2.25×105W，
（3）汽车在斜坡上做的有用功为：
W =Gh=mgh=5×103kg×10N/kg×50m=2.5×106J，
有用
由P= 可得，总功W =P t=100000W×100s=1.0×107J，
总 额
则机械效率为：η= ×100%= ×100%=25%．
答：（1）2kg的汽油完全燃烧放出9×107J热量；
（2）汽车在平直公路上匀速行驶的功率为2.25×105W；
（3）汽车从坡底向坡顶运送砂石的机械效率是25%．
24．如图甲所示是某压力测力计的电路原理示意图，图中电源电压为6V（保持不变）；定值电阻R 的规格是
0
“520Ω 0.01A”，起保护电路的作用；测力显示器是由电流表改装成的（电阻忽略不计），R是一种新型电子元
件，其阻值R随压力F大小变化的关系如图乙所示．求：
（1）R 允许消耗的最大功率是多少？
0
（2）通过分析图乙，请直接写出电子元件的阻值R随压力F变化的关系式．
（3）该测力计所能测量的最大压力是多少？
（4）若要增大该测力计所能测量的最大压力，请写出一种改进方法．
【考点】电路的动态分析；欧姆定律的应用．
【分析】（1）由定值电阻的规格可知允许通过的最大电流，根据P=I2R求出R 上允许消耗的最大功率；
0
（2）由图乙可知，电子元件的阻值R与压力F的关系为一次函数，设出表达式，从图象中读出两组数据代入得
出表达式；
（3）根据滑动变阻器允许通过的最大电流可知电路中的最大电流，根据欧姆定律求出电路中的总电阻，利用
电阻的串联求出R的阻值，然后代入电子元件的阻值R随压力F变化的关系式求出该测力计所能测量的最
大压力；
（4）由R随压力F变化的关系式，若要增大该测力计的量程，应从如何减小R的电阻值上分析解答．
【解答】解：（1）定值电阻R 的规格可知，电阻R 允许通过的最大电流I =0.01A，
0 0 0
则R 允许消耗的最大功率：
0
P =I 2R =（0.01A）2×520Ω=0.052W；
0 0 0
（2）由图乙可知，电子元件的阻值R与压力F的关系为一次函数，设为R=kF+b，
由图象可知，当F=0时R=200Ω，当F=50N时R=180Ω，则
200Ω=k×0N+b，180Ω=k×50N+b，
联立等式可得：b=200Ω，k=﹣0.4Ω/N，
电子元件的阻值R随压力F变化的关系式R=﹣0.4Ω/N×F+200Ω；
（3）电路中的最大电流I =0.01A，由I= 可得，电路中的总电阻：
0
R = = =600Ω，
总
因串联电路中总电阻等于各分电阻之和，所以，R的最小阻值：
R=R ﹣R =600Ω﹣520Ω=80Ω，
总 0
此时R上的压力最大，则
[来源:Zxxk.Com]
80Ω=﹣0.4Ω/N×F+200Ω，
解得F=300N；
（4）要增大该测力计的量程，由F= 知，应减小R值，
电路中的电压一定时，最大电流也一定，总电阻不变，可以增大R 的阻值从而减小R的阻值；
0
电流一定时，也可以减小总电阻，从而减小R值，可以减小电源的电压从而减小电路中的总电阻．
答：（1）R 允许消耗的最大功率是0.052W；
0
（2）电子元件的阻值R随压力F变化的关系式为R=﹣0.4Ω/N×F+200Ω；
（3）该测力计所能测量的最大压力是300N；
（4）若要增大该测力计的量程，可以增大R 的阻值，也可以减小电源的电压．
02016年6月21日
