2023 年枣庄市初中学业水平考试
物理试题
一、选择题

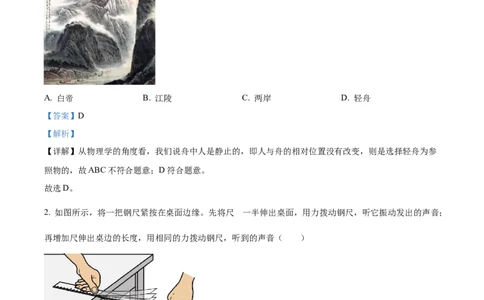

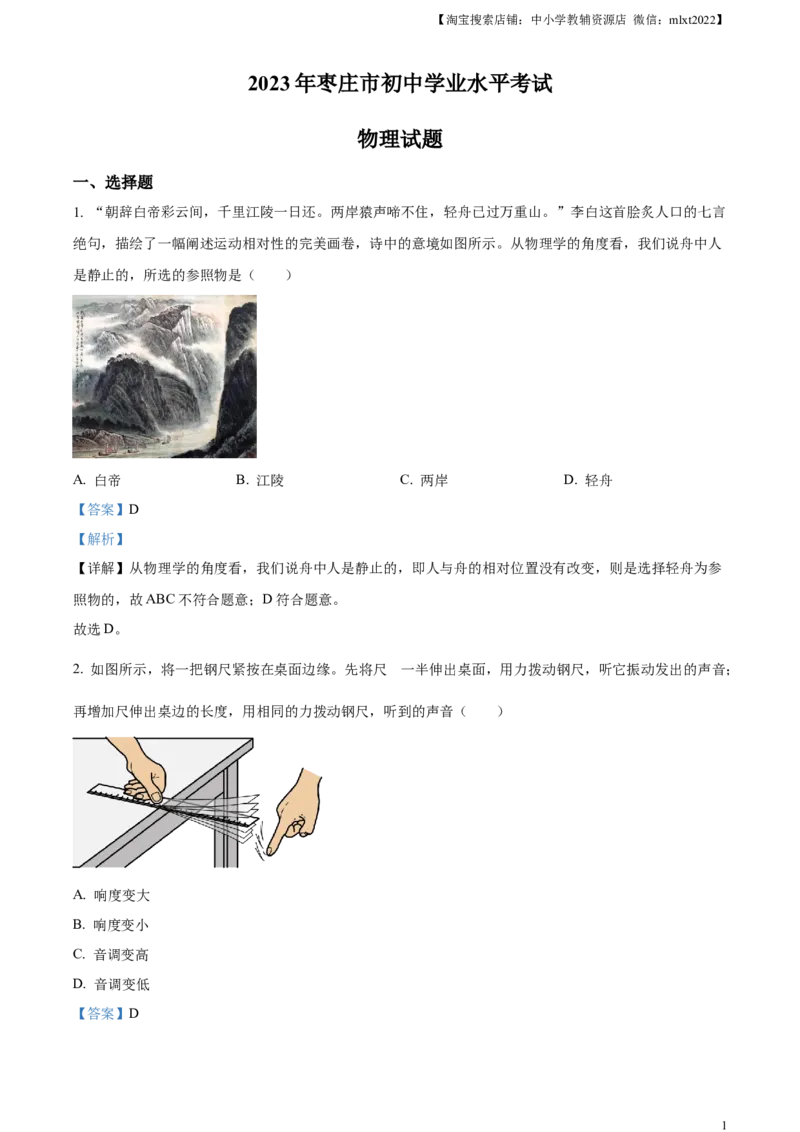

1. “朝辞白帝彩云间，千里江陵一日还。两岸猿声啼不住，轻舟已过万重山。”李白这首脍炙人口的七言
绝句，描绘了一幅阐述运动相对性的完美画卷，诗中的意境如图所示。从物理学的角度看，我们说舟中人
是静止的，所选的参照物是（ ）
A. 白帝 B. 江陵 C. 两岸 D. 轻舟
【答案】D
【解析】
【详解】从物理学的角度看，我们说舟中人是静止的，即人与舟的相对位置没有改变，则是选择轻舟为参
照物的，故ABC不符合题意；D符合题意。
故选D。
的
2. 如图所示，将一把钢尺紧按在桌面边缘。先将尺 一半伸出桌面，用力拨动钢尺，听它振动发出的声音；
再增加尺伸出桌边的长度，用相同的力拨动钢尺，听到的声音（ ）
A. 响度变大
B. 响度变小
C. 音调变高
D. 音调变低
【答案】D
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】将一把钢尺紧按在桌面边缘，先将尺的一半伸出桌面，用力拨动钢尺，听它振动发出的声音，再
增加尺伸出桌边的长度，用相同的力拨动钢尺，钢尺振动的频率会变慢，钢尺振动发出声音的频率变慢，
音调会变低。
故选D。
3. 夏天，刚从冰箱中取出的雪糕周围会出现“白气”，“白气”形成对应的物态变化是
A. 汽化 B. 升华 C. 凝华 D. 液化
【答案】D
【解析】
【详解】“白气”是空中的水蒸气遇到冷的雪糕形成的小水滴，属于液化现象．

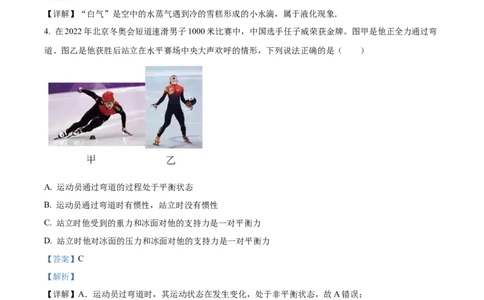

4. 在2022年北京冬奥会短道速滑男子1000米比赛中，中国选手任子威荣获金牌。图甲是他正全力通过弯
道、图乙是他获胜后站立在水平赛场中央大声欢呼的情形，下列说法正确的是（ ）
A. 运动员通过弯道的过程处于平衡状态
B. 运动员通过弯道时有惯性，站立时没有惯性
C. 站立时他受到的重力和冰面对他的支持力是一对平衡力
D. 站立时他对冰面的压力和冰面对他的支持力是一对平衡力
【答案】C
【解析】
【详解】A．运动员过弯道时，其运动状态在发生变化，处于非平衡状态，故A错误；
B．惯性是物体本身具有的性质，物体的惯性一直存在，与物体的运动状态无关，故B错误；
C．运动员站立时，处于平衡状态，受到的重力和冰面对他的支持力大小相等、方向相反，且作用在运动
员上，两个力是一对平衡力，故C正确；
D．站立时他对冰面的压力作用在冰面上，冰面对运动员的支持力作用在运动员上，两个力作用在不同的
物体上，两个力不是一对平衡力，故D错误。
故选C。

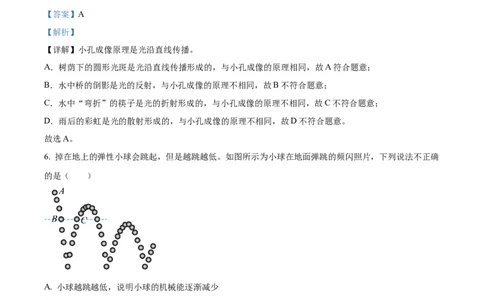

5. 如图所示的光现象中，与小孔成像原理相同的是（ ）
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 树荫下的圆形光斑 B. 水中桥的倒影
C. 水中“弯折”的筷子 D. 雨后的彩虹
【答案】A
【解析】
【详解】小孔成像原理是光沿直线传播。
A．树荫下的圆形光斑是光沿直线传播形成的，与小孔成像的原理相同，故A符合题意；
B．水中桥的倒影是光的反射，与小孔成像的原理不相同，故B不符合题意；
C．水中“弯折”的筷子是光的折射形成的，与小孔成像的原理不相同，故C不符合题意；
D．雨后的彩虹是光的散射形成的，与小孔成像的原理不相同，故D不符合题意。
故选A。
6. 掉在地上的弹性小球会跳起，但是越跳越低。如图所示为小球在地面弹跳的频闪照片，下列说法不正确
的是（ ）
A. 小球越跳越低，说明小球的机械能逐渐减少
B. 从A点运动到B点，小球的重力势能转化为动能
C. 经过相同高度的B、C两点时，小球的重力势能相同
D. 经过相同高度的B、C两点时，小球的动能相同
【答案】D
【解析】
【详解】A．小球起跳时，由于与空气的摩擦，在弹跳的过程中部分机械能转化为内能，所以机械能逐渐
减少，故A正确，不符合题意；
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
B．从A点运动到B点，小球做加速运动，速度变大，动能增加，高度减小，重力势能减小，即小球的重
力势能转化为动能，故B正确，不符合题意；
C．B、C两点高度相同，小球的质量不变，所以B、C两点小球的重力势能相同，故C正确，不符合题意；
D．小球从B点运动到C点时，由于与空气的摩擦，机械能逐渐减少，由于B、C两点高度相同，所以B、
C两点小球的重力势能相同，而C点的机械能小于B点，所以C点的动能小于B点的动能，故D错误，符
合题意。
故选D。

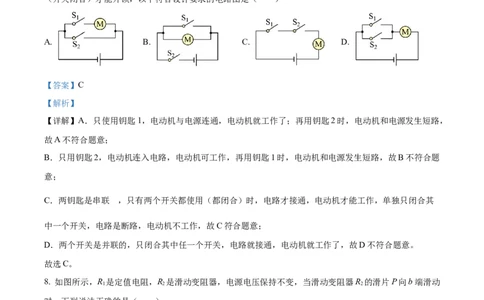

7. 喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用
（开关闭合）才能开锁，以下符合设计要求的电路图是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】A．只使用钥匙1，电动机与电源连通，电动机就工作了；再用钥匙2时，电动机和电源发生短路，
故A不符合题意；
B．只用钥匙2，电动机连入电路，电动机可工作，再用钥匙1时，电动机和电源发生短路，故B不符合题
意；
的
C．两钥匙是串联 ，只有两个开关都使用（都闭合）时，电路才接通，电动机才能工作，单独只闭合其
中一个开关，电路是断路，电动机不工作，故C符合题意；
D．两个开关是并联的，只闭合其中任一个开关，电路就接通，电动机就工作了，故D不符合题意。
故选C。
8. 如图所示，R 是定值电阻，R 是滑动变阻器，电源电压保持不变，当滑动变阻器R 的滑片P向b端滑动
1 2 2
时，下列说法正确的是（ ）
A. 电压表V的示数变小，电流表A 的示数变小
1
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
B. 电压表V的示数变大，电流表A 的示数不变
2
C. 电压表V的示数不变，电流表A 的示数变大
1
D. 电压表V的示数与电流表A 的示数之比不变
2
【答案】D
【解析】
【详解】AB．由电路图可知，R 与R 并联，电压表测电源的电压，电流表A 测干路电流，电流表A 测R
1 2 1 2 1
支路的电流。因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故AB错误；
C．当滑动变阻器R 的滑片P向b滑动时，变阻器接入电路中的电阻变大，由 可知，通过R 的电流
2 2
变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 的示数变小，故C
1
错误；
D．因并联电路中各支路独立工作、互不影响，由 可知，电压表V的示数与电流表A 的示数之比，
2
即R 的阻值不变，故D正确。
1
故选D。
9. 我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。电磁弹射器的弹射车处于强磁场中，
当弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力而快速起飞。下列各图能正确反映
电磁弹射器工作原理的是（ ）
A. B.
C. D.
【答案】C
【解析】
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】依题意电磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载
机提供强大的推力，由此可知其原理是通电导体在磁场中受力运动，与电动机原理相同。
A．图A是奥斯特实验，说明电流周围存在磁场，故A不符合题意；
B．图B是探究电磁铁磁性强弱与线圈匝数的关系，故B不符合题意；
C．图C有电源，通电导体在磁场中受力运动，是电动机原理，故C符合题意；
D．图D没有电源，是探究电磁感应现象的实验，故D不符合题意。
故选C。
10. 关于能源、信息、新材料和航天，下列说法正确的是（ ）
A. 核能和地热能都是可再生能源
B. 核潜艇是利用原子核发生聚变来获取动力的
C. 弯曲的光导纤维也能传输信息，说明光可以沿曲线传播
D. 中国航天员王亚平进行“天宫课堂”授课时，依靠电磁波与地面之间进行信息传递
【答案】D
【解析】
【详解】A．核能的核燃料是不可再生能源，故A错误；
B．核潜艇是利用原子核发生裂变来获取动力的，故B错误；
C．弯曲的光导纤维也能传输信息，是因为光发生了反射，故C错误；
D．电磁波可以在真空中传播，所以天空站和地面之间的信息传递是通过电磁波完成的，故D正确。
故选D。
11. 如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“100 ；
1A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范围内移动滑片，绘制了通
过变阻器的电流与变阻器阻值关系的图象，如图乙所示。下列说法正确的是（ ）
A. 电源电压为6V
B. 小灯泡的电阻为10
C. 小灯泡的额定功率为1.8W
D. 整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
【答案】C
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】A．由题意及图中数据可得，当滑动变阻器接入电路的电阻为20Ω时，通过电阻的电流为0.3A，
则滑动变阻器两端的电压为
U=IR=0.3A×20Ω=6V
而电源电压应该大于6V，故A错误；
B．由题意及欧姆定律可得
有
解得
R =20Ω
L
U =12V
电
故B错误；
C．由题意可得，要保证电路安全且灯泡正常发光，则通过灯泡的电流最大为其额定电流，结合上述分析
可得，小灯泡的额定电流为0.3A，额定电压为
U =U -U=12V-6V=6V
额 电
则小灯泡的额定功率为
P =U I =6V×0.3A=1.8W
额 额 额
故C正确；
D．整个电路中电源电压不变，当电流最小时，功率最小，由题意可得，电功率最小时，20s内滑动变阻器
消耗的电能为
W=Pt=U I t=12V×0.1A×20s=24J
电 小
故D错误。
故选C。
12. 安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一
次安全用电知识的“对”、“错”抢答比赛中，下列选项应答“对”的是（ ）
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 若空气开关“跳闸”，一定是使用了大功率用电器
B. 使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C. 家庭电路的开关，接在零线或火线上都可以
D. 雷雨天气可以打着雨伞在开阔地上行走
【答案】B
【解析】
【详解】A．家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故A
不符合题意；
B．三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金
属外壳带电而发生触电事故，故B符合题意；
C．家庭电路的开关，一定要接在火线上，故C不符合题意；
D．打雷时，一定要第一时间远离空旷的地方，尽快走进室内躲避，同时举起雨伞等于增加了身体的高度，
也会使人增加被雷直接击中的可能，故D不符合题意。
故选B。
二、填空题
13. 小明用如图甲所示的实验装置探究水沸腾的特点，当水沸腾时，温度计的示数如图乙所示，由此可知
水的沸点是__________℃，用酒精灯持续加热，水的温度__________。
【答案】 ①. 98 ②. 不变
【解析】
【详解】[1]由图可得，温度计的分度值为1℃，示数为98℃。
[2]此时水已经沸腾了，水沸腾时，虽然继续吸收热量，但温度不变。
14. 为全面推进“乡村振兴”工程，加快农业农村绿色发展，我市部分农村地区已经使用上了天然气烧水
煮饭。小明同学用他家的天然气灶将质量为2kg，初温为20℃的水加热到100℃，水吸收的热量是
__________J；消耗了0.03m3的天然气，则此天然气灶的热效率为__________。【水的比热容
c=4.2×103J/（kg·℃），天然气的热值q=7.0×107J/m3】
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 6.72×105 ②. 32%
【解析】
【详解】[1]由题意及比热容公式可得，水吸收的热量为
[2]由题意可得，0.03m3的天然气完全燃烧所产生的热量为
Q =qV=7×107J/m3×0.03m3=2.1×106J
总
则热效率为
15. 用冰取火，似乎不可思议，但这绝非传。据晋代张华的《博物志》记载，我国古代就把冰块制成透镜，
利用透镜对光的__________作用将物体点燃，如图所示。此类透镜应用非常广泛，用它制作的眼镜片可以
用来矫正__________眼；照相机的镜头也相当于这类透镜，用照相机拍照时，胶片上形成__________（填
像的性质）。
【答案】 ①. 会聚 ②. 远视 ③. 倒立缩小的实像
【解析】
【详解】[1]由于凸透镜对光有会聚作用，可以把冰块削成凸透镜形状，把太阳光会聚在焦点上，就可以点
燃物体。
[2]远处物体通过人眼所成的像成在视网膜的后方，为远视眼。为了使像成在视网膜上，需要佩戴对光线具
有会聚作用的凸透镜。
[3]照相机的镜头相当于一个凸透镜，其原理是物体在凸透镜的2倍焦距以外，像成在另一侧的1倍焦距和
2倍焦距之间，成一个倒立、缩小的实像。
16. 壮丽辉煌的咸阳宫曾巍然矗立于八百里秦川，司马迁在《史记》中有关于这座宫殿的描述。右图是我
们的祖先在建造宫殿时搬动巨大木料的劳动情境示意图，他们通过横杆、支架、石块等，将巨木的一端抬
起，垫上圆木，以便将其移到其他地方，请分析：
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）支架下端垫有底面积较大的石块，其目的是为了______压强；
（2）支架上的横杆其实是______杠杆（选填“省力”、“费力”或“等臂”）；
（3）如果他们无法将巨木抬起，请你提出一个抬起巨木的改进方案：______。
【答案】 ①. 减小 ②. 省力 ③. 将支架支点左移
【解析】
【详解】（1）[1]支架下端垫有底面积较大的石块，是为了在压力相同的情况下，通过增大受力面积来减
小压强。
（2）[2]支架上横杆的动力臂大于阻力臂，所以支架上的横杆相当于省力杠杠。
（3）[3]如果他们无法将巨木抬起，可以将支点向左移动，增长动力臂，从而更加省力。
17. 如图所示，给试管内水加热至一定程度，发现试管口木塞会被推出。给水加热是通过__________的方
式使水的内能增加；四冲程内燃机的__________冲程与上述实验木塞被推出过程的能量转化相同。
【答案】 ①. 热传递 ②. 做功
【解析】
【详解】[1]用酒精灯加热水的过程中，水从酒精灯火焰吸收热量，是通过热传递的方式使水的内能增加的。
[2]试管口木塞会被推出时，水蒸气对软木塞做功，水蒸气的内能转化为软木塞的机械能，则水蒸气内能变
小；四冲程内燃机的做功冲程，高温高压的燃气推动活塞做功，将内能转化机械能，与这个原理相同。
18. 如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑向a点的过程中，两个电压
表示数随电流表示数变化的图像如图乙所示。
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）图乙中__________（选填“dc”或“ec”）表示电压表V 的示数随电流表示数变化的图像；
1
（2）该电路消耗的最大总功率与最小总功率之比为__________。
【答案】 ①. ec ②. 3∶1
【解析】
【详解】（1）[1]由甲图可知，R 与R串联，电压表V 测R 两端的电压，电压表V 测R两端的电压，电
0 1 0 2
流表测电路中的电流，滑动变阻器滑片P从b点滑向a点的过程中，滑动变阻器R接入电路的阻值变小，
电路中的电流变大，根据串联分压原理可知，滑动变阻器两端的电压变小，R 两端的电压变大，所以图乙
0
dc表示电压表V 的示数随电流表示数变化的图像，ec表示电压表V 的示数随电流表示数变化的图像。
2 1
（2）[2]滑片P在a点时，电路中的电阻最小，电流最大，电流 ，由 可知，电路总功率
最大，滑片P在b点时，电路中的电阻最大，电流最小，电流 ，由 可知，电路总功率最
小，则该电路消耗的最大总功率与最小总功率之比为
二、作图与探究题：本题共4小题，共18分。
19. 自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射
器”如图所示，一束光射向平面镜S，请在图中画出经过S、S 两个平面镜反射后的光路图。
1 1 2
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】
【解析】
【详解】如图过入射点作镜面S 的垂线为法线，根据反射角等于入射角做出反射光线，反射光线与平面镜
1
S 的交点作为入射点，再重复上述过程，做出反射光线，最后的反射光线与射向S 的入射光线平行，具体
2 1
作图如图所示：
20. 我市山区在精准扶贫政策扶持下，种植的大樱桃喜获丰收，小明想知道大樱桃的密度，他用天平和量
筒进行了如下实验。
（1）把天平放在水平桌面上，先把游码放到标尺左端的__________处，发现指针在分度盘的位置如图甲
所示，应该向__________旋动平衡螺母，使横梁平衡；
（2）用调好的天平测大樱桃的质量，当右盘中所加砝码和游码的位置如图乙所示时，天平恢复平衡，则
大樱桃的质量为__________g；
（3）将用细线拴好的大樱桃放人装有60mL水的量筒中，水面上升到如图丙所示位置。根据测量结果可知
大樱桃的密度为__________g/cm3；
（4）小丽同学设计了另一种实验方案：她先用天平正确测出了大樱桃的质量m，再将用细线拴好的大樱
桃放入空量筒中，然后向量筒内倒人适量的水，水面到达V 刻度线处，接着将大樱桃提出，水面下降到V
1 2
刻度线处，进而测出大樱桃的体积，并计算出大樱桃的密度，则小丽所测大樱桃的密度值与真实值相比
__________（选填“偏大”或“偏小”）；
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（5）小明回家后，还想测出妈妈手镯的密度，他找到家里的电子秤，称出手镯的质量是48.0g，又借助细
线、水、玻璃杯，进行了如图丁、戊所示的实验操作，测出了手镯的体积，则手镯的密度是__________g/
cm3。
【答案】 ①. 零刻度线 ②. 左 ③. 10.6 ④. 1.06 ⑤. 偏小 ⑥. 19.2
【解析】
【详解】（1）[1]天平在使用之前，应将游码归零，故应先把游码放到标尺左端的零刻度线处。
[2]由图甲可知，此时指针指向分度盘的右侧，则此时天平左端轻，右端重，故此时应该向左旋动平衡螺母，
使横梁平衡。
（2）[3]由图乙可知，游码的分度值为0.2g，故樱桃的质量为
m=10g+0.6g=10.6g
（3）[4]由图丙可知，樱桃的体积为
V=70mL-60mL=10mL=10cm3
故由 可得，樱桃的密度为
（4）[5]由测量过程可知，用细线将大樱桃从水中提出时，细线上会带出一部分水，使得量筒中剩余的水
变少，从而使得樱桃的体积测量值偏大，故由 可得，会使得所测的樱桃密度值与真实值相比偏小。
（5）[6]由题意可知，手镯的质量为m=48.0g，由图丁、戊可知，手镯浸入水中后，电子秤的示数变化量
0
为
Δm=668.5g-666g=2.5g=0.0025kg
由受力分析可得，手镯所受浮力为
F =ρ gV =Δmg=0.0025kg×10N/kg=0.025N
浮 水 排
故可得手镯的体积为
可得手镯 的密度为
21. 在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣小组猜想：电流通过导体产生
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用甲、乙、丙三个装置进行实验
探究，如图所示，三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度
的变化反映密闭空气温度的变化。
（1）要探究电热与电阻的关系。应选用__________组合，并将它们__________接到电源两端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置U型管中液
面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下，__________。
（3）实验中通过观察U型管中液面高度的变化反映密闭空气温度的变化，在研究许多物理问题时都会用
到这种方法，下列实例采用研究方法与此相同的是__________。
A．探究电流与电压、电阻的关系
B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线”
D．探究平面镜成像的特点
【答案】 ①. 甲、乙 ②. 串联 ③. 通过导体的电流越大，产生的热量越多 ④. B
【解析】
【详解】（1）[1][2]要研究电热与电阻的关系，需要控制通过电阻的电流与通电时间相同，而电阻的阻值
不同，因此选用甲和乙组合，将它们串联接到电源两端进行实验。
（2）[3]乙和丙，由于串联在电路中，可知通过电路乙中5Ω电阻的电流大于通过丙中5Ω电阻的电流，当
在通电时间相同的情况下，发现乙装置U型管中液面高度变化大，可知气压差越大，温度差越大，热量越
多，可以得出的结论是：通过导体的电流越大，产生的热量越多。
（3）[4] A．实验中通过观察U型管中液面高度的变化反映密闭空气温度的变化，这用到了转化法，而探
究电流与电压、电阻的关系时，用到的方法是控制变量法，故A不符合题意；
B．用铁屑显示磁体周围磁场分布时，磁体周围磁场的强弱转化为吸引铁屑的多少，故B符合题意；
C．研究光的传播时，引入“光线”，这是模型法，故C不符合题意；
D．探究平面镜成像的特点，用到的是替代法，故D不符合题意。
故选B。
22. 提高机械效率可以充分发挥机械设备的作用，对节能减排、提高经济效益有重要的意义。某科技创新
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
小组根据生活经验和客观事实，对影响滑轮组机械效率的因素作出如下猜想：
猜想I：滑轮组的机械效率与物体被提升的高度有关
猜想Ⅱ：滑轮组的机械效率与动滑轮的重力有关
猜想Ⅲ：滑轮组的机械效率与所提物体的重力有关
根据猜想，运用如图甲、乙、丙所示的装置进行了实验探究，测得的实验数据如下表所示。
机械效率
实验次数 钩码的重力G/N 钩码上升高度h/m 绳端拉力F/N 绳端移动的距离S/m
η
1 2 0.1 0.90 0.3 74.1%
2 4 0.1 1.50 0.3 88.9%
3 4 0.1 1.25 0.4
4 4 0.2 1.50 0.5 88.9%
（1）实验时应沿竖直方向__________缓慢向上拉动弹簧测力计；
（2）分析表中数据可知：第3次实验是利用了图__________的装置完成的，它的机械效率
η=__________；
（3）比较2、4两次实验数据，可验证猜想I是__________（选填“正确”或“错误”）的；
（4）通过比较__________（填实验序号）两次实验数据得出结论：同一滑轮组提升重物时，物重越大，
滑轮组的机械效率越高；
（5）通过比较2、3两次实验数据可得出结论：不同滑轮组提升相同重物时，动滑轮越重，滑轮组的机械
效率__________。
【答案】 ①. 匀速 ②. 丙 ③. 80% ④. 错误 ⑤. 1、2 ⑥. 越低
【解析】
【详解】（1）[1]实验时，需要读出测力计的示数，所以需要匀速缓慢的拉动测力计，以方便读数。
（2）[2]由表中数据可得，钩码移动的距离为0.1m时，绳子端移动的距离为0.4m，则绳子的股数为
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
即动滑轮上有4股绳，所以丙图符合题意。
[3]由表中数据可得，有用功为
W =Gh=4N×0.1m=0.4J
有 3 3
总功为
W =FS=1.25N×0.4m=0.5J
总 3 3
机械效率为
（3）[4]对比2、4的数据发现，其它条件不变，只改变物体提升的高度，机械效率是不变的，所以猜想一
是错误的。
（4）[5]要想得到同一滑轮组提升重物时，物重越大，滑轮组的机械效率越高的结论，需要保证滑轮组不
变，重物提升的高度也不变，只改变重物的重力，所以表中1、2号实验符合条件。
（5）[6]对比2、3次实验可以发现，重物的重力不变，提升的高度也不变，但滑轮组中动滑轮的个数增多
了，且动滑轮个数越多，机械效率越低，所以可得结论：不同滑轮组提升相同重物时，动滑轮越重，滑轮
组的机械效率越低。
23. 用弹簧测力计挂着一个长方体金属块，沿竖直方向缓慢浸入盛有适量水的圆柱形平底薄壁容器中，直
至完全浸没（水未溢出），如图甲所示。通过实验得出金属块下表面浸入水中的深度h与其排开水的体积
V 的关系，如图乙所示。已知金属块的质量为0.4kg，容器的底面积与金属块的底面积之比为5：1，
排 水
=1.0×103kg/m3，g取10N/kg。求：
（1）金属块所受的重力；
（2）金属块的下表面浸入水中的深度为2cm时，弹簧测力计的示数；
（3）金属块刚浸没时，金属块底部受到水的压强；
（4）金属块浸没后与金属块浸入之前比较，水对容器底部的压强增加了多少。
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】（1）4N；（2）3.8N；（3）500Pa；（4）100Pa
【解析】
【详解】解：（1）由题意可得，金属块受到的重力为
G=mg=0.4kg×10N/kg=4N
（2）由题图乙可知，当h=2cm时，金属块排开水的体积V =20×10-6m3，此时金属块受到的浮力为
排
F =ρ gV =1.0×103kg/m3×10N/kg×20×10-6m3=0.2N
浮 水 排
弹簧测力计的示数为
F =G-F =4N-0.2N=3.8N
拉 浮
（3）由题图乙可知，当h=5cm时，金属块刚好浸没，即金属块的高度为5cm，此时金属块底部受到水的
压强为
p=ρ gh=1.0×103kg/m3×10N/kg×5×10-2m=500Pa
水
（4）金属块的底面积为
容器的底面积为
S=5S =5×10cm2=50cm2
金
增加的压力等于水对金属块的浮力，则
△F=F ′=ρ gV ′=1.0×103kg/m3×10N/kg×50×10-6m3=0.5N
浮 水 排
水对容器底部增加的压强为
答：（1）金属块的重力为4N；
（2）示数为3.8N；
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（3）水的压强为500Pa；
（4）压强增加了100Pa。
的
24. 体重超标已影响了部分中学生 身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了
一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R=5Ω，R为压
0
敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；
（2）当体重计示数为600N时，R 消耗的电功率为多少；
0
（3）此体重计所能测量的最大体重为多少。
【答案】（1）6V；（2）0.45W；（3）1200N
【解析】
【详解】解：（1）由图甲可知，闭合开关S，定值电阻R 与压敏电阻R串联，由图乙可知当体重计空载
0
时，R=45 ，I=0.12A，则电源电压为
（2）由题图乙可知，当体重计示数为600N时，压敏电阻的阻值R'=15Ω，此时电路中电流为
定值电阻R 消耗的功率为
0
（3）已知电流表量程为0~0.6A，当电路中的电流最大为I =0.6A时，体重计测量最大体重，此时压敏电
max
阻的阻值为
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
由题图乙可知，所能测量的最大体重为1200N。
答：（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为6V；
（2）当体重计示数为600N时，R 消耗的电功率为0.45W；
0
的
（3）此体重计所能测量 最大体重为1200N。
19
