2016年湖南省怀化市中考物理试卷（教师版）
一、选择题（本题包括16小题，每小题3分.共48分.每小题只有一个选项符合题意）
1．（3分）地理的两极和地磁两极并不重合，存在磁偏角。最早发现磁偏角的是（ ）
A．牛顿 B．瓦特 C．沈括 D．奥斯特
【考点】2R：物理常识．
菁优网版权所有
【分析】根据课本中有关地磁场的基础知识，即可确定此题的答案。

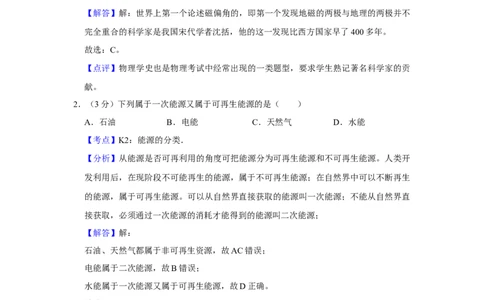

【解答】解：世界上第一个论述磁偏角的，即第一个发现地磁的两极与地理的两极并不
完全重合的科学家是我国宋代学者沈括，他的这一发现比西方国家早了400多年。
故选：C。
【点评】物理学史也是物理考试中经常出现的一类题型，要求学生熟记著名科学家的贡
献。
2．（3分）下列属于一次能源又属于可再生能源的是（ ）
A．石油 B．电能 C．天然气 D．水能
【考点】K2：能源的分类．
菁优网版权所有
【分析】从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源。人类开
发利用后，在现阶段不可能再生的能源，属于不可再生能源；在自然界中可以不断再生
的能源，属于可再生能源。可以从自然界直接获取的能源叫一次能源；不能从自然界直
接获取，必须通过一次能源的消耗才能得到的能源叫二次能源；
【解答】解：
石油、天然气都属于非可再生资源，故AC错误；
电能属于二次能源，故B错误；
水能属于一次能源又属于可再生能源，故D正确。
故选：D。
【点评】本题考查了能源的分类和特点，解答此题的关键是知道可再生资源及一次性能
源的概念。
3．（3分）估测是我们学好物理的一项基本能力。下列是几个同学估测的几个物理量的数
值，其中最接近实际的是
（ ）
A．教室内的温度约为50℃
第1页（共23页）B．人讲话时声音的响度约为200dB
C．人正常步行的速度约为1.1 m/s
D．一包方便面的质量大约是l.0kg
【考点】13：温度；23：质量的估测；68：速度与物体运动；9K：声音的等级和噪声的
危害．
菁优网版权所有
【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要
进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：

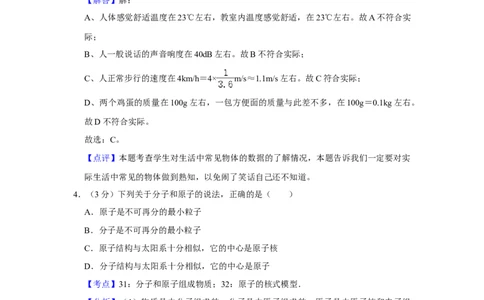

A、人体感觉舒适温度在23℃左右，教室内温度感觉舒适，在23℃左右。故A不符合实
际；
B、人一般说话的声音响度在40dB左右。故B不符合实际；
C、人正常步行的速度在4km/h＝4× m/s≈1.1m/s左右。故C符合实际；
D、两个鸡蛋的质量在100g左右，一包方便面的质量与此差不多，在100g＝0.1kg左右。
故D不符合实际。
故选：C。
【点评】本题考查学生对生活中常见物体的数据的了解情况，本题告诉我们一定要对实
际生活中常见的物体做到熟知，以免闹了笑话自己还不知道。
4．（3分）下列关于分子和原子的说法，正确的是（ ）
A．原子是不可再分的最小粒子
B．分子是不可再分的最小粒子
C．原子结构与太阳系十分相似，它的中心是原子核
D．分子结构与太阳系十分相似，它的中心是原子
【考点】31：分子和原子组成物质；32：原子的核式模型．
菁优网版权所有
【分析】（1）物质是由分子组成的，分子是由原子组成的，原子是由原子核和电子组
成的；
（2）原子核位于原子的中心，带正电，电子绕核高速运动，原子结构和太阳系结构类
似，称为核式结构。
【解答】解：A、原子可以再分，由原子核和电子组成，故该选项说法不正确；
B、分子可以再分，分子是由原子组成的，故该选项说法不正确；
C、原子结构与太阳系十分相似，它的中心是带正电的原子核，故该选项说法正确；
第2页（共23页）D、分子是由原子组成的，其结构与太阳系结构不同，故该选项说法不正确。
故选：C。
【点评】本题考查了分子结构和原子结构，把握住分子是由原子组成的，原子的结构与
太阳系类似，称为核式结构，属于基础知识的考查。
5．（3分）一个同学迟到了，走到门外听到上课老师的声音，就知道正在上物理课，他除
了根据讲课内容外还可以根据声音的（ ）来判断。
A．音调不同 B．响度不同 C．音色不同 D．声速不同
【考点】9I：音调、响度与音色的区分．
菁优网版权所有
【分析】不同的发声体因材料和结构不同，所发出的声音的音色就不同，音色是辨别不
同发声体的重要依据。
【解答】解：不同人声带的结构不同，发出声音的音色不同，故可以根据声音的音色来
判断是哪位老师在上课。
故选：C。
【点评】本题考查了音色的相关知识，属于基础知识的考查，比较简单。

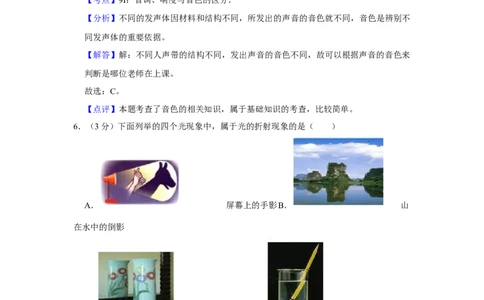

6．（3分）下面列举的四个光现象中，属于光的折射现象的是（ ）
A． 屏幕上的手影B． 山
在水中的倒影
C． 花瓶在平面镜中的像D． 铅笔好像在水面处折
断
【考点】AM：光的折射现象及其应用．
菁优网版权所有
【分析】（1）光在同一均匀介质中沿直线传播。光沿直线传播的实例有：小孔成像、
激光准直、影子、日食和月食等；
（2）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；
（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现
第3页（共23页）象，池水看起来变浅，插入水中的筷子向上弯折，海市蜃楼等现象，都是光的折射现象。
【解答】解：
A、手在墙上形成手影，是因为光在同一均匀介质中沿直线传播，故A错；
B、平静的水面相当于平面镜，山在水中形成“倒影”是平面镜成像，平面镜成像属于
光的反射。故B错；
C、花瓶在平面镜中的像属于光的反射。故C错；
D、根据光的折射，当光从空气斜射入水中或者其他介质中时，折射光线向法线方向偏
折，出现了铅笔好像在水面处折断了的现象，如同插入水中的筷子向上弯折的道理是一
样的，故D正确。
故选：D。

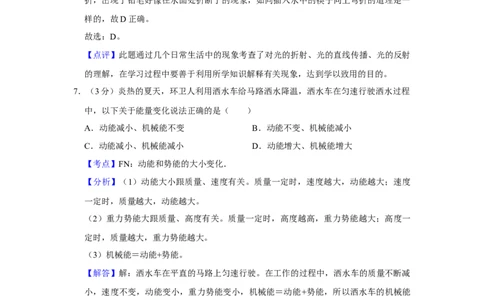

【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射
的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
7．（3分）炎热的夏天，环卫人利用洒水车给马路洒水降温，洒水车在匀速行驶洒水过程
中，以下关于能量变化说法正确的是（ ）
A．动能减小、机械能不变 B．动能不变、机械能减小
C．动能减小、机械能减小 D．动能增大、机械能增大
【考点】FN：动能和势能的大小变化．
菁优网版权所有
【分析】（1）动能大小跟质量、速度有关。质量一定时，速度越大，动能越大；速度
一定时，质量越大，动能越大。
（2）重力势能大跟质量、高度有关。质量一定时，高度越高，重力势能越大；高度一
定时，质量越大，重力势能越大。
（3）机械能＝动能+势能。
【解答】解：洒水车在平直的马路上匀速行驶。在工作的过程中，洒水车的质量不断减
小，速度不变，动能变小，重力势能变小，机械能＝动能+势能，所以洒水车的机械能
变小。
故只有选项C说法正确。
故选：C。
【点评】掌握动能、重力势能的影响因素。能判断动能、重力势能、机械能的变化是解
答的关键。
8．（3分）以下几组材料中。都是绝缘体的是（ ）
A．橡胶、玻璃、塑料 B．玻璃、大地、塑料
第4页（共23页）C．人体、空气、石墨 D．食盐水溶液、金属、水
【考点】HK：绝缘体．
菁优网版权所有
【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物
体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体。
【解答】解：A、橡胶、玻璃、塑料都不容易导电，是绝缘体，符合题意；
B、玻璃、大地、塑料中，大地容易导电，是导体，不合题意；
C、人体、空气、石墨中，人体和石墨容易导电，是导体，不合题意；
D、食盐水溶液、金属、生活用水都容易导电，是导体，不合题意。
故选：A。
【点评】本题考查了导体和绝缘体的概念。对于常见的导体和绝缘体可以联系它们在日
常生活和工业生产中的应用来记忆，不要死记硬背。如塑料，橡胶，陶瓷等常用来制作
用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导
电，是导体，酸碱盐的水溶液都是导体。
9．（3分）下列设备在工作时，将电能转化为内能的是（ ）
A．电饭锅 B．抽水机 C．核反应堆 D．太阳灶
【考点】E2：能量的转化．
菁优网版权所有
【分析】电能转化为内能实际上就是消耗电能，获得内能，结合选项中能量的转化可做
出判断。
【解答】解：A、电饭锅是把电能转化成内能，故A符合题意。
B、抽水机工作时主要将电能转化为水的机械能，故B不合题意；
C、核反应堆主要是通过核裂变使核燃料释放核能，再进一步转化为其它形式的能，故
C不合题意；
D、太阳灶是直接利用太阳能来转化为内能的装置，故D不合题意。
故选：A。
【点评】本题考查了常见设备或电器中的能量转化，会分析不同的设备在工作时消耗和
获得的能量是解答的关键。
10．（3分）如果一个人在冰面上散步，当冰面快要破裂时，他采取的自救方法最恰当的
是（ ）
A．马上站立不动 B．马上抬起一只脚不动
C．快速跑向安全区 D．趴下平躺爬向安全区
【考点】85：减小压强的方法及其应用．
菁优网版权所有
第5页（共23页）【分析】人的重力一定，对冰面的压力一定，所以他应该想法增大受力面积来减小压强。
按照这个思路对四个选项逐一分析，不难作出判断。
【解答】解：通过对四个选项进行分析可知，人的重力一定，对冰面的压力一定，趴下
平躺爬向安全区时接触面积最大、冰的受力面积最大，根据压强公式 p＝ 可知，此时
对冰面的压强最小，所以最安全。
故选：D。
【点评】解答此类题目的关键是掌握增大或减小压强的方法，人站在冰面上，防止落入
水中，就要减小冰承受的压强，怎样减小压强，就是此题的突破口；此类题目贴近生活
实际，便于激发学生探究物理现象的兴趣。
11．（3分）自然现象与我们的生活息息相关，下列自然现象中属于凝华的是（ ）
A． 春天里冰雪消融
B． 夏天的早晨花草上有露水
C． 深秋的早晨大雾弥漫
D． 初冬的早晨霜打枝头
【考点】1R：生活中的凝华现象．
菁优网版权所有
【分析】物质由固态变为液态的现象叫熔化，物质由气态变为液态的现象叫液化，物质
由气态直接变为固态的现象叫凝华。根据我们对于熔化、液化和凝华的理解来作答。
【解答】解：
第6页（共23页）A、冰雪是固态的，春天里气温升高，冰雪吸收热量由固态变成了液态，这是熔化现象，
故A不符合题意；
BC、露、雾都是液态的，都是由空气中的水蒸气遇冷形成的，气态变为液态的现象叫
液化，故BC不符合题意；
D、霜是固态的，是由空气中的水蒸气不经过液态，直接变为固态的霜，这一现象叫凝
华，故D符合题意。
故选：D。
【点评】本题考查了物态变化的过程，解此类题关键是搞清物质变化前后所处的状态，
再利用概念辨析法判断即可。
12．（3分）下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正
确的是（ ）
A． B．
C． D．
【考点】C4：磁极间的相互作用；CB：安培定则及其应用．
菁优网版权所有
【分析】（1）根据磁极间的作用规律，利用小磁针的NS极可以确定螺线管的NS极；
（2）根据确定的螺线管的NS极，结合螺线管的线圈绕向，利用安培定则可以确定螺线
管中的电流方向。
【解答】解：A、已知小磁针左端为N，右端为S极，根据磁极间的相互作用可知，电
磁铁左侧为N极，右端为S极，
由安培定则知右端为正极，左端为负极，故A正确。
B、由安培定则可知，螺线管左端为N极，右端为S极，根据磁极间的相互作用可知，
小磁针应顺时针转动直到水平方向，故B错误，
C、已知小磁针右端为N，左端为S极，根据磁极间的相互作用可知，电磁铁左侧应为
S极，右端为N极，
故C错误。
D、由安培定则可知，螺线管左端为N极，右端为S极，根据磁极间的相互作用可知，
小磁针应顺时针转动直到水平方向，故D错误，
第7页（共23页）故选：A。
【点评】小磁针北极的指向、螺线管的磁极、电流的方向，知道其中的一者，其他的两
者都能进行判断。
13．（3分）以下图形符合安全用电原则的是（ ）
A． 在同一插座上使用多个大功率电器
B． 在高压电线下钓鱼
C． 发生触电时立即切断电源
D． 用湿手触摸开关
【考点】IV：安全用电原则．
菁优网版权所有
【分析】 家庭电路电流过大的原因：短路或用电器的总功率过大；
安全用①电的基本原则：不接触低压带电体，不靠近高压带电体；
②当有人触电或发生电火灾的时候，不能先进行抢救，要先断开电源；
③水有导电性。
④【解答】解：
A、同一插座不要同时使用多个大功率电器，会导致导线过热，容易引发火灾。故A不
符合安全用电原则；
B、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电。故B不符合安全用电原则；
C、发现触电现象时，应立即切断电源或用绝缘体把导线挑开。故C符合安全用电原则；
第8页（共23页）D、因为湿手是导体，用湿手触摸开关时，可能会使电源通过人体与大地形成通路，造
成人体触电。故D不符合安全用电原则。
故选：C。
【点评】本题考查了安全用电的原则：不接触低压带电体，不靠近高压带体，日常生活
中一定要养成安全用电的好习惯。
14．（3分）关于热和能的知识，下列说法正确的是（ ）
A．生火烧水，是利用做功的方法增大水的内能
B．北方冬天的“暖气”输送，用水做介质，是因为水具有比热容大的特点
C．内燃机的做功冲程，是将电能转化为内能
D．燃料燃烧时放出了热量，所以能的总量增加
【考点】E3：能量守恒定律；GA：热传递改变物体内能；GE：水的比热容的特点及应
用；GM：内燃机的四个冲程．
菁优网版权所有
【分析】改变内能的方法有做功和热传递两种，水的比热容较大，在相同条件下吸热和
放热都较多；能量可以从一种形式转化为其他形式，但总量保持不变。
【解答】解：A、生火烧水，是利用了热传递的方法增大水的内能的，故说法错误；
B、水的比热容较大，这是暖气中用水做介质的真正原因，是正确的；
C、内燃机做功冲程中，是将内能转化为机械能，故说法错误；
D、燃料燃烧放出热量，是因为化学能转化成了内能，而能的总量保持不变，故说法错
误。
故选：B。
【点评】围绕热学的相关知识，主要考查了改变内能的方法、比热容的特点、能量的转
化与守恒等，对照各知识点可对各选项做出判断。
15．（3分）如图所示的杠杆正处于水平平衡，若把杠杆的两端各加一个钩码，杠杆将（
）
A．还继续处于水平平衡
B．右端下降，左端上升
第9页（共23页）C．右端上升，左端下降
D．无法确定杠杆的运动状态
【考点】7Q：杠杆的动态平衡分析．
菁优网版权所有
【分析】原来杠杆平衡，是因为两边的力和力臂的乘积相等，现在各加一个同样的钩码，
就要看现在的力和力臂的乘积是否相等，据此分析得出结论。
【解答】解：设一个钩码重为G，左边力臂为L左 ，右边力臂为L右 ，
原来：3G×L左 ＝2G×L右 ，杠杆平衡，
则 ＝ ，
把杠杆的两端各加一个钩码，现在：
左边4G×L左 ，右边3G×L右 ，
因为 ＝ ，所以4G×L左 ＜3G×L右 ，
所以杠杆不再平衡，杠杆右端下降，左端上升。
故选：B。
【点评】杠杆是否平衡取决于力和力臂的乘积是否相等，不能只看力或只看力臂。
16．（3分）如图所示能证实电磁感应现象的是（ ）
A． B．
C． D．
【考点】CP：电磁感应．
菁优网版权所有
【分析】本题涉及的实验内容较多，解题时首先要弄清四个选项所研究的是哪些实验或
现象，最后进行判断。
【解答】解：A、读图可知，闭合开关后ab是闭合电路中的一部分导体，若在磁场中做
切割磁感线运动，在电路中产生感应电流，是电磁感应现象，机械能转化为电能；故 A
第10页（共23页）正确；
B、图中是奥斯特实验，证实了电流的磁效应；故B错误；
C、图中是探究电磁铁磁性强弱与电流大小的关系实验；故C错误；
D、图中有电源，该实验说明了通电导体在磁场中受到力的作用；故D错误。
故选：A。
【点评】本题展现了四个电磁方面比较重要的插图，要明白每一个插图蕴含的物理意义。
二、填空题（本大题共20分.把答案写在答题卡橫线上的空白处，不要求写出解题过程．
每空I分．）
17．（2分）决定电阻大小的因素有导体的材料、 长度 和 横截面积 。
【考点】IA：影响电阻大小的因素．
菁优网版权所有
【分析】根据课本关于导体电阻大的决定因素可以知道，电阻的大小与哪些因素有关。
从而可以得到答案。
【解答】解：导体的电阻是导体本身的一种性质，电阻大小取决于内因是：导体的材料、
长度、横截面积；外因是温度。
故答案为：长度；横截面积。
【点评】电阻是导体本身的属性，导体的电阻大小与导体的长度、横截面积和材料等有
关，与电流以及电压的大小无关。
18．（2分）热机的四个冲程中对外做功的是 做功 冲程，排气冲程 消耗 机械能。
（选填“得到”或“消耗”）
【考点】GM：内燃机的四个冲程．
菁优网版权所有
【分析】内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，只有做功冲
程对外输出功，其它三个冲程依靠飞轮惯性迅速完成。
【解答】解：内燃机的四个冲程有：吸气冲程、压缩冲程、做功冲程、排气冲程；其中
做功冲程中的能量转化是内能转化为机械能，对外做功。
排气冲程是依靠飞轮惯性推动活塞将废气排出，会消耗一定的机械能。
故答案为：做功；消耗。
【点评】解决此类问题要结合内燃机的四个冲程特点进行分析。
19．（2分）小明同学在参加今年物理实验考査时，用如图所示刻度尺测量某物体的长度，
则该刻度尺的分度值为 1 mm，物体长度为 3.2 5 cm。
第11页（共23页）【考点】64：长度的测量．
菁优网版权所有
【分析】（1）刻度尺的最小刻度值为相邻的刻度线表示的长度；
（2）起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm
即为物体长度，注意刻度尺要估读到分度值的下一位。
【解答】解：（1）图示刻度尺1cm又分为10个小刻度，故最小刻度值为1mm；
（2）末端刻度值为5.25cm，物体长度为5.25cm﹣2.00cm＝3.25cm。
故答案为：1；3.25。
【点评】刻度尺是初中物理中基本的测量工具，使用前要观察它的量程和分度值，使用
时刻度要紧贴被测物体，读数时视线与刻度垂直，估读到分度值的下一位。
20．（2分）小金同学由于经常玩手机，近期发现视力严重下降，经眼科医生检查小金看
物体的像成在视网膜的前方，则小金被确诊为 近 视眼，应佩戴 凹 透镜矫正。
【考点】BA：近视眼的成因与矫正办法．
菁优网版权所有
【分析】本题要抓住近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过
晶状体折射后形成的物像，就会落在视网膜的前方造成近视眼。
【解答】解：近视眼的成因是只能看清近处的物体，看不清远处的物体，产生近视眼的
原因是：晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的
光会聚在视网膜前，对近视眼的矫正可通过凹透镜对光线的发散作用进行矫正。
故答案为：近；凹。
【点评】本题主要考查了眼睛及其视物原理与近视眼的成因。属于识记性内容，比较简
单。
21．（2分）“清风不识字、何故乱翻书”诗句中清风能翻书，是因为风使书表面上空气
流动速度 增大 而导致书上表面压强 减小 （选填“增大”或“减小”）
【考点】8K：流体压强与流速的关系．
菁优网版权所有
【分析】流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大。
【解答】解：风吹过书页的上表面时，使书表面上空气流动速度增大，而导致书上表面
压强减小，而书页下表面的压强不变，在上下压强差的作用下，书页会向上翻，故有
“清风不识字、何故乱翻书”之说。
第12页（共23页）故答案为：增大；减小。
【点评】对于流速和流体压强的问题，一定要明确被研究的物体的两个侧面的流体流速，
用流速来分析流体压强，用压强来分析压力，通过压力差来分析物体受到的作用。
22．（2分）如图所示，（a）、（b）两图分别是甲、乙两种物质熔化时的温度一时间图
象，由图可知：在甲、乙两种物质中， 甲 物质是晶体，它的熔点是 4 8 ℃。
【考点】1C：熔化和凝固的温度—时间图象．
菁优网版权所有
【分析】根据晶体与非晶体的特点，晶体有固定的熔点而非晶体没有；分析图象，根据
图象反应的物理量间的关系作出判断。
【解答】解：晶体有固定熔点，非晶体没有，由图象可知，甲有固定熔点，故a物质为
晶体，有图可知熔点为48℃；乙没有固定的熔点，则乙物质为非晶体；
故答案为：甲；48。
【点评】本题主要考查晶体与非晶体的特点及区别；学会分析图象并作出判断。
23．（2分）今年5月22日在怀化舞水河举行了盛大的全市迎“端午节”龙舟比赛。有 14
支队伍参加比赛，最后麻阳队荣获冠军。在比赛过程中是 水 对 船桨 的作用力使
龙舟前进。
【考点】6I：力作用的相互性．
菁优网版权所有
【分析】（1）物体间力的作用是相互的，两个力是作用力和反作用力；
（2）力的作用效果有两个： 力可以改变物体的形状即使物体发生形变。 力可以改
变物体的运动状态，包括物体①的运动速度大小发生变化、运动方向发生变化。②
【解答】解：龙舟比赛时，船桨给水施加一个向后的力，由于物体间力的作用是相互的，
水就给船桨一个向前的作用力，使船向前运动。
故答案为：水；船桨。
【点评】抓住物体间力的作用特点﹣﹣相互的，明确力的作用效果﹣﹣改变物体运动状
态，可解答此题。
24．（2分）在2015年中考体育测试中，小丽同学“50m跑”的成绩是8s，则她跑50m的
第13页（共23页）平均速度是 6.2 5 m/s，由于她具有 惯性 ，她达到终点后无法立即停下来。
【考点】6D：变速运动与平均速度；6L：惯性．
菁优网版权所有
【分析】（1）已知小丽同学的路程与运动时间，由平均速度公式可以求出他的平均速
度；
（2）物体由于惯性要保持原来的运动状态继续前进。
【解答】解：（1）小丽的平均速度：v＝ ＝ ＝6.25m/s；
（2）由于小丽同学具有惯性，当他到达终点后不能立即停下来，他要保持原来的运动
状态继续前进一段距离。
故答案为：6.25；惯性。
【点评】本题考查了求平均速度、物体惯性的应用，是一道基础题，熟练掌握基础知识
即可正确答题。
25．（2分）有一同学用如图所示的动滑轮，把500N的重物提升了2m，此时动滑轮的机
械效率是80%，那么这位同学做的有用功是 100 0 J，总功是 125 0 J。
【考点】EH：有用功和额外功；F4：滑轮（组）的机械效率．
菁优网版权所有
【分析】（1）知道物重和提升的高度，利用W有 ＝Gh求提起重物所做的有用功；
（2）已经求得有用功，还知道动滑轮的机械效率，再利用机械效率的公式 ＝ 求总
η
功。
【解答】解：
（1）提起重物所做的有用功：W有用 ＝Gh＝500N×2m＝1000J；
（2）根据 ＝ 可得总功：
η
W总 ＝ ＝ ＝1250J；
故答案为：1000；1250。
第14页（共23页）【点评】本题考查了有用功、总功的计算，熟练应用机械效率的定义公式是本题的关键。
26．（2分）一个灯泡的电阻是20 ，正常工作的电压是8V，灯泡正常工作时通过它的电
流是 0.4 A．现在把它接到电Ω压是9V的电源上，要使它正常工作，需要给它串联一
个阻值为 2. 5 的分压电阻。
【考点】IH：欧姆Ω定律的应用．
菁优网版权所有
【分析】灯泡正常发光时的电压和额定电压相等，要使8V的灯泡接到9V的电源上正常
工作，由串联电路的分压特点可知应串联一个电阻分压，根据串联电路的电压特点求出
串联电阻两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出串联电阻
的阻值。
【解答】解：灯泡正常发光时的电压U ＝8V，电阻R ＝20 ，
L L
Ω
则I ＝ ＝ ＝0.4A，
L
由串联电路的分压特点可知，要使灯泡接在9V的电源正常工作，应串联一个电阻分压，
因串联电路中总电压等于各分电压之和，所以，串联电阻两端的电压：
U ＝U﹣U ＝9V﹣8V＝1V，
R L
因串联电路中各处的电流相等，所以电路中的电流：
I＝I ＝0.4A，
L
由I＝ 得：
R＝ ＝ ＝2.5 。
Ω
故答案为：0.4；2.5。
【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是知道灯泡正常工作时的
电压和额定电压相等。
三、作图题（本大题共2小题，共6分）
27．（3分）如图所示，请你在图中画出甲所受到的重力示意图。
第15页（共23页）【考点】7B：重力示意图．
菁优网版权所有
【分析】此题中力的作用点已知，重力的方向指向地心，据此根据力的示意图的画法画
出其重力示意图即可。
【解答】解：过甲的重心，沿指向地心的方向画一条有向线段，用G表示，如图所示：
【点评】画力的示意图，就是用一条带箭头线段表示出力的三要素，所以要先正确分析
力的大小、方向和作用点，再根据力的示意图的要求作出力的示意图。
28．（3分）用一杠杆提一重物，如图所示，请画出图中力F的力臂。
【考点】7P：力臂的画法．
菁优网版权所有
【分析】要解决此题，需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离。
由支点向力的作用线做垂线，垂线段的长度即为力臂。
【解答】解：由支点O向F的作用线做垂线，垂线段的长度为F的力臂L．如图所示：
【点评】根据画力臂的步骤，能进行力臂的画图，或根据已知力臂，在杠杆上画出力。
四、实验与探究题（本大题共3小题，共14分）
29．（5分）小冯在实验室测某种小矿石的密度。请同学们根据正确操作过程及下图回答
下列问题：
（1）小冯用天平测物体质量的过程中：
第一步应该是将天平放在 水平台上 。
① 第16页（共23页）甲图是小冯在加减砝码时添加最小砝码后指针所指位罝，则小冯接下的操作是： 取
②下最小的砝码，适当向右移动游码使天平平衡 。
小冯在严格按照正确的实验步骤操作，出如图乙所示测得其质量是 7 2 g。
③（2）用量筒测得小石块的体积为24cm3，则小石块的密度 ＝ 3×1 0 3 kg/m3。
（3）假设小冯在完成实验后发现有一个砝码底部粘有污垢ρ，则测得小石块的密度比小
石块真实密度将 偏小 。（选填“偏大”、“偏小“或“不变”）。
【考点】2M：固体的密度测量实验．
菁优网版权所有
【分析】（1）天平的正确使用：把天平放在水平台上，游码移到标尺左端的零刻度；
天平称量物体时，天平平衡后，左盘物体的质量＝右盘砝码的总质量+游码在标尺上所
对的刻度值；
（2）根据公式 ＝ 就可以计算出小石块的密度。
ρ
（3）小冯在完成实验后发现有一个砝码底部粘有污垢，则测量的质量偏大，由密度公
式分析小石块的密度。
【解答】解：（1） 将天平放在水平桌面上，将游码移到标尺0刻线处；
加上最小的砝码后①发现指针偏向分度标尺的右侧，说明该砝码质量太大，则应取下最
②小的砝码，并向右适当移动游码，使天平平衡；
由图可见，标尺上的分度值是0.2g，因此游码所对刻度值是2g，小石块的质量是m
③＝50g+20g+2g＝72g；
（2）已知小石块的体积V＝24cm3，
因此小石块的体积 ＝ ＝ ＝3g/cm3＝3×103kg/m3。
ρ
（3）因为是在完成实验后发现有一个砝码底部粘有污垢，砝码粘有污垢，砝码本身的
质量变大，但读数时读的是砝码上标的克数，称得的质量值比物体的真实值偏小。由于
第17页（共23页）物体体积不变，由 ＝ 可知，测得小石块的密度比小石块真实密度将偏小。
ρ
故答案为：（1） 水平台上； 取下最小的砝码，适当向右移动游码使天平平衡；
72；（2）3×103；①（3）偏小。 ② ③
【点评】测固体密度的基本方法：用天平测出固体的质量m，根据排水法测出固体的体
积V，用公式 ＝ 算出固体的密度。
ρ
30．（4分）小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于 断开 状态。
（2）在闭合开关前，小明应将滑动变阻器的滑片罝于 B 端（选填“A”或
“B”），并采用 试触 的方法来确定电压表的量程。
（3）如乙图所示，电压表的读数为 2 V。
【考点】I3：电压表的使用．
菁优网版权所有
【分析】（1）连接电路时，开关应处于断开状态；
（2）闭合开关前，滑动变阻器应置于最大阻值处；在选择电表量程时，可采用试触的
方法；
（3）明确电压表的量程和分度值，再根据指针位置读数。
【解答】解：（1）在连接电路过程中，开关应处于断开状态，这样可起到保护电路元
件的作用。
（2）在闭合开关前，小明应将滑动变阻器的滑片罝于B，使接入电路的阻值最大；同
时应采用试触的方法来确定电压表的量程。
（3）如乙图所示，电压表的量程为0～3V，分度值为0.1V，其读数为2V。
第18页（共23页）故答案为：（1）断开；（2）B；试触；（3）2。
【点评】本题主要通过实验考查了电路的基本连接要求，电压表的使用及读数等，属基
本实验技能的考查。
31．（5分）如图所示，大伟在探究“摩擦力的大小与什么因素有关“的实验时，用弹簧
测力计沿水平方向拉动木块，使它沿水平长木板匀速滑动，从而测出摩擦力；改变放在
木块上的砝码，从而改变木块与长木板之间的压力；把棉布、毛巾等铺在长木板上，从
而改变接触面的粗糙程度。
（1）观察三个实验。比较甲图和 乙 图所示实验。说明摩擦力的大小与作用在物体
表面的压力有关。
（2）观察三个实验，比较甲图和丙图所示实验。说明在 压力 相同时。接触面越
粗糙 ，摩擦力越大。
（3）大伟在进行乙图中实验时，改变放在木块上的砝码，通过多次实验得到摩擦力 F
f
与作用在物体表面的压力F 的关系图线如丁图所示。由丁图可知：当F ＝1N时。弹簧
N N
秤对物体的拉力大小为 0.2 N．当木块与砝码的总重力为6N时，木块在长木板上滑
动时受到的摩擦力为 1. 2 N。
【考点】7L：探究摩擦力的大小与什么因素有关的实验．
菁优网版权所有
【分析】（1）（2）摩擦力的大小和压力、接触面的粗糙程度有关。要研究摩擦力和压
力的关系，必须控制接触面的粗糙程度不变，改变压力；要研究摩擦力和接触面粗糙程
度的关系，必须控制压力不变，改变接触面的粗糙程度；
（3）根据图象中压力和摩擦力的数据，找出其关系，再进一步判断当木块与砝码的总
重力为6N时，木块在长木板上滑动时受到的摩擦力。
【解答】解：（1）要探究摩擦力的大小与作用在物体表面的压力的关系时，必须控制
接触面的粗糙程度相同，压力不同，观察三个实验可知，符合要求的是甲图和乙图；
第19页（共23页）（2）观察三个实验，比较甲图和丙图所示实验可知，作用在物体表面的压力相同，接
触面的粗糙程度不同，所以摩擦力不同，且接触面越粗糙摩擦力越大，说明在作用在物
体表面的压力相同时，接触面越粗糙，摩擦力越大；
（3）由摩擦力F摩 与作用在物体表面的压力F压 的关系图线可知，当作用在物体表面的
压力为1N时，摩擦力为0.2N；作用在物体表面的压力为2N时，摩擦力为0.4N；作用
在物体表面的压力为3N时，摩擦力为0.6N；所以摩擦力F 与作用在物体表面的压力F
f N
的关系是：F＝0.2F ；
f N
则当木块与砝码的总重力为6N时，木块在长木板上滑动时受到的摩擦力为F＝0.2F ＝
f N
0.2×6N＝1.2N。
故答案为：（1）乙；（2）压力；粗糙；（3）0.2；1.2。
【点评】此题主要考查的是学生对摩擦力影响因素实验的理解和掌握，注意控制变量法
的运用，同时考查了学生对图象的分析处理能力，中考热点题型。
五、综合题（本大题包括2小题，共12分）
32．（6分）爱好科学的小明同学找来了一种电热饮水机。如图：甲是饮水机的简化示意
图，S是温控开关，当S、S 都闭合时为加热状态，S断开、S 闭合为保温状态。图乙
1 1
是饮水机的铭牌参数。请你帮他求出：
（1）初温为20℃的一满箱水，用此饮水机将水加热到90℃需要吸收的热量是多少？[C
水
＝4.2×103J/（kg•℃）]
（2）电阻丝R 的阻值多大？
2
（3）在正常加热状态工作下，加热5min需要消耗的电能是多少J？
【考点】JK：电功与热量的综合计算．
菁优网版权所有
【分析】（1）已知水的质量、初温和比热容，根据 Q吸 ＝cm（t﹣t
0
）求出水吸收的热
量；
（2）S断开、S 闭合为保温状态。根据P＝ 可求得电阻丝R 的阻值；
1 2
第20页（共23页）（3）根据W＝Pt可求得在正常加热状态工作下，加热5min需要消耗的电能。
【解答】解：（1）水吸收的热量：
Q吸 ＝cm（t﹣t
0
）＝4.2×103J/（kg•℃）×2kg×（90℃﹣20℃）＝5.88×105J；
（2）S断开、S
1
闭合为保温状态。此时电路为R
2
的简单电路，已知P保温 ＝44W，
由P＝ 可得，
电阻丝R 的阻值：R ＝ ＝ ＝1100 ；
2 2
Ω
（3）已知P加热 ＝1000W，t＝5min＝300s，
由P＝ 可得，加热5min需要消耗的电能：
W＝P加热t＝1000W×300s＝3×105J。
答：（1）初温为20℃的一满箱水，用此饮水机将水加热到90℃需要吸收的热量是
5.88×105J；
（2）电阻丝R 的阻值为1100 ；
2
（3）在正常加热状态工作下，Ω加热5min需要消耗的电能是3×105J。
【点评】本题考查了吸热公式、效率公式、电功公式、电功率公式的综合应用，分清电
饮水机处于不同状态时电路的连接方式是关键。
33．（6分）近期在日本召开了以美欧日等国的“七国峰会”，在会上日本再次无理提出
了我国南海问题。为了捍卫国家主权，我军派满载排水量达67500t的“辽宁”号航空母
舰加强了对南海黄岩岛等岛屿的巡逻，在某次巡逻演习中雷达发现假想敌潜艇在15海
里外的水下10m处潜行，随即投下重量为100kg的感应式浅水水雷攻击，并成功将敌潜
艇击沉。（g＝10N/kg、水的密度为1×103kg/m3）问：
（1）航空母舰满载时受到的浮力为多少？
（2）敌潜艇受到水的压强有多大？
（3）如图为感应式浅水水雷在水中待命时示意图，假设欲使水雷悬浮在水中，需在其
下方用细绳悬挂一个密度为5×l03kg/m3、质量为31.25kg的物体，求水雷的密度？（细
绳的体积和质量忽略不计）
第21页（共23页）【考点】2A：密度的计算；89：液体的压强的计算；8P：浮力大小的计算；8S：物体
的浮沉条件及其应用．
菁优网版权所有
【分析】（1）知道航母满载排水量（排开水的质量），利用阿基米德原理求该舰满载
时所受浮力；
（2）知道敌潜艇在水中的深度，利用液体压强公式求敌潜艇所受水的压强。
（3）已知物体的质量和密度，根据V＝ 求出物体的体积；水雷悬浮在水中，水雷和
物体一起浸没在水中处于静止状态，它们受到的总浮力等于总重力；据此列出力的平衡
方程，求得水雷的体积；水雷的质量已知，根据 ＝ 求出水雷的密度。
ρ
【解答】解：（1）满载排水量67500t，即m排 ＝67500t；
根据阿基米德原理可得，航空母舰满载时受到的浮力：
F浮 ＝G排 ＝m排g＝67500×103kg×10N/kg＝6.75×108 N。
（2）敌潜艇在水下10m处潜行，它受到水的压强：
p＝ gh＝1.0×103kg/m3×10N/kg×10m＝1×105Pa；
ρ
（3）根据 ＝ 可得物体的体积：
ρ
V物 ＝ ＝ ＝6.25×10﹣3m3；
在水雷下方悬挂一物体，使水雷悬浮在水中，水雷和物体一起浸没在水中处于静止状态，
把水雷和物体看作一个整体，故它们受到的总浮力等于总重力；
水雷和物体一起浸没在水中时，排开水的总体积：V排总 ＝V水雷+V物 ；
根据力的平衡条件有：F浮总 ＝G总 ，
即： 水g（V水雷+V物 ）＝（m水雷+m物 ）g；
代入ρ数据有：1.0×103kg/m3×10N/kg×（V水雷+6.25×10﹣3m3）＝（100kg+31.25kg）×10N/
kg，
第22页（共23页）解得：V水雷 ＝0.125m3；
则水雷的密度：
水雷
＝ ＝ ＝0.8×103kg/m3。
ρ
答：（1）航空母舰满载时受到的浮力为6.75×108 N；
（2）敌潜艇受到水的压强为1×105Pa；
（3）水雷的密度为0.8×103kg/m3。
【点评】本题考查了阿基米德原理、液体压强的计算、浮沉条件、密度的计算；难点是
第3小题，关键是把水雷和物体当作一个整体，利用“总浮力等于总重力”列出力的平
衡方程，运用整体法求解比较简便；需要注意的是，题中说水雷悬浮在水中，水雷受到
的浮力并不等于水雷的重，原因是物体对水雷还有向下的拉力。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2019/12/14 12:28:28；用户：丶沐沙；邮箱：UID_CAE1F67E83831A1C520FA15D4547275E@qq.jyeoo.com；学号：27665923
第23页（共23页）
