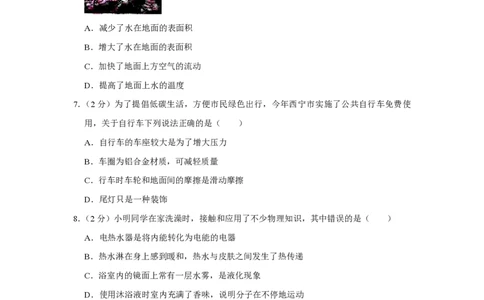

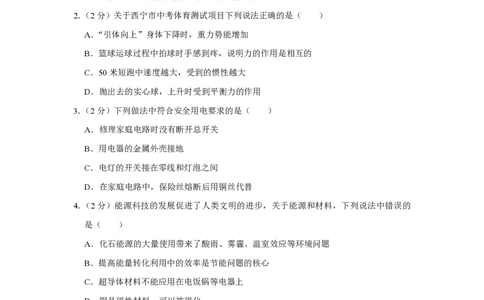

2016 年青海省西宁市中考物理试卷 一、选择题（每小题2分，共26分．每小题只有一个选项符合题意） 1．（2分）下列设备与应用到的物理知识解释，其中正确的是（ ） A．B超﹣﹣利用超声波获得人体内部的信息 B．声呐﹣﹣利用次声波测绘海底地形 C．验钞机﹣﹣红外线使钞票上的荧光物质发光 D．遥控器﹣﹣靠紫外线实现对电视机的控制 2．（2分）关于西宁市中考体育测试项目下列说法正确的是（ ） A．“引体向上”身体下降时，重力势能增加 B．篮球运球过程中拍球时手感到疼，说明力的作用是相互的 C．50米短跑中速度越大，受到的惯性越大 D．抛出去的实心球，上升时受到平衡力的作用 3．（2分）下列做法中符合安全用电要求的是（ ） A．修理家庭电路时没有断开总开关 B．用电器的金属外壳接地 C．电灯的开关接在零线和灯泡之间 D．在家庭电路中，保险丝熔断后用铜丝代替 4．（2分）能源科技的发展促进了人类文明的进步，关于能源和材料，下列说法中错误的 是（ ） A．化石能源的大量使用带来了酸雨、雾霾、温室效应等环境问题 B．提高能量转化利用中的效率是节能问题的核心 C．超导体材料不能应用在电饭锅等电器上 D．铜是磁性材料，可以被磁化 5．（2分）下列数据中，最符合实际情况的是（ ） A．冰水混合物的温度为﹣10℃ B．课桌的高度大约是80mm C．人步行的速度约1.1m/s D．液晶电视机的额定功率约1000W 6．（2分）为了节约用水，西宁市园艺工人利用滴灌的方法给道路两旁树木浇水，如图所示。他们把细水管放入树下的土壤里，使水分直接渗透到树木根部，减慢了水分的蒸 发，原因是（ ） A．减少了水在地面的表面积 B．增大了水在地面的表面积 C．加快了地面上方空气的流动 D．提高了地面上水的温度 7．（2分）为了提倡低碳生活，方便市民绿色出行，今年西宁市实施了公共自行车免费使 用，关于自行车下列说法正确的是（ ） A．自行车的车座较大是为了增大压力 B．车圈为铝合金材质，可减轻质量 C．行车时车轮和地面间的摩擦是滑动摩擦 D．尾灯只是一种装饰 8．（2分）小明同学在家洗澡时，接触和应用了不少物理知识，其中错误的是（ ） A．电热水器是将内能转化为电能的电器 B．热水淋在身上感到暖和，热水与皮肤之间发生了热传递 C．浴室内的镜面上常有一层水雾，是液化现象 D．使用沐浴液时室内充满了香味，说明分子在不停地运动 9．（2分）关于下列光学现象的描述正确的是（ ） A．白光通过三棱镜后被分解成红、橙、黄、绿、蓝、靛、紫七种色光 B．人佩戴的凹透镜可以矫正远视眼 C．小孔所成的像是倒立的虚像 D．漫反射不遵循光的反射定律 10．（2分）小文同学采用如图所示的两种不同方式将同一货物搬运到同一辆汽车上，其中说法正确的是（ ） A．甲所示的方法克服重力做功多 B．乙所示的方法更省力 C．两种方法的机械效率相等 D．两种情况下，货物的机械能都增加 11．（2分）小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合 开关S后发现L 正常发光，L 只能微弱发光，以下对于这一现象产生原因的分析中， 1 2 合理的是（ ） A．灯泡L 发生了断路 2 B．灯泡L 发生了短路 2 C．由于灯泡L 的电阻较大，其实际功率较小 2 D．由于灯泡L 的电阻较小，其实际功率较小 2 12．（2分）在水平桌面上有一个盛有水的容器，木块用细线系住没入水中（水未溢出）， 如图甲所 示。将细线剪断，木块最终漂浮在水面上，且五分之二的体积露出水面，如图乙所示。 下列说法正确的是（ ） A．甲、乙两图中，木块受到水的浮力之比是5：2 B．甲、乙两图中，水对容器底部的压强之比是1：1 C．甲图中细线对木块的拉力与木块受到的浮力之比是 2：5 D．甲、乙两图中，容器对水平桌面的压强之比是5：313．（2分）如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻 器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化 了2V，在10s内定值电阻R 产生的热量为60J．则下列结果正确的是（ ） 1 A．电路中的最小电流为1.5A B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J C．R先后两次消耗的电功率之比为8﹕9 D．R 先后两次消耗的电功率之比为4﹕3 1 二、填空题（每空1分，共19分） 14．（3分）小冬在表演二胡时，用弓拉动琴弦，使琴弦 而发声；小冬不断用手指 去控制琴弦长度，这样做的目的是为了改变声音的 ；二胡的声音是通过 传播到我们的耳中的。 15．（3分）青海湖水清澈见底，平静如镜。站在湖边的游客能清晰地看见自己在水中的倒 影，这是光的 现象；湟鱼洄游时游客也能欣赏到水中的鱼在游玩，他们看到的 是鱼的 像（选填“虚”或“实”）；有时，游客还能看到鱼在白云中穿行的趣 景，以白云为参照物，鱼是 的。 16．（2分）能在水平面内自由转动的小磁针静止后总是指向南北方向，是因为受到 场的作用。当小磁针静止后，小磁针北极实际上指向 （选填“地磁北极”或 “地磁南极”）。 17．（2分）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水 中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池 的 极，电池的电压为 V． 18．（4分）“粘”字常用来表述一些物理现象。例如：表面平滑的铅块紧压后会“粘”在 一起，这是因为分子间有 ；吸盘式挂衣钩能够“粘”在墙上是由于吸盘受到的作用；穿在身上的化纤衣服易“粘”毛绒是因为衣服带了 的缘故；刚从冰箱 冷冻室拿出的冰棒会“粘”住舌头是因为液体瞬间 的缘故。 19．（2分）西宁市湟水河河道改造工程中，装载机5s内将一块重2000N的石块匀速举高 3m，装载机的举力对石块做功为 J，举力做功的功率为 W。 20．（3分）如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压 表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是 V，定 值电阻R的阻值是 Ω，滑动变阻器的最大阻值为 Ω。 三、作图及问答题（21题、22题各2分，23题3分，共7分） 21．（2分）如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及 对应的折射光线的大致方向。 22．（2分）如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱 体的重心。以O为支点，画出力F的力臂和箱体所受重力的示意图。 23．（3分）如图所示，烧瓶内水沸腾后把烧瓶从火焰上拿开。水会停止沸腾。迅速塞上瓶 塞，把烧瓶倒置并向瓶底浇冷水，会看到什么现象？为什么？四、实验探究题（24题4分，25题7分，26题7分，共18分） 24．（4分）小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动。实验操 作规范，在图示位置时，烛焰恰好在光屏上成清晰的像。 （1）这个像的成像原理与 （选填“放大镜”、“投影仪”或“照相机”）相同。 若将蜡烛向右移动少许，则应将光屏向 （选填“左”或”右”）移动才能再次在 光屏上成清晰的像，此时像的大小比刚才的像要 些。 （2）再在凸透镜左侧附近放一凹透镜（图中未画出），这时需要将光屏向 （选 填“左”或“右”）移动才能在光屏上成清晰的像。 25．（7分）某同学用如图所示的实验装置测量滑轮组的机械效率，相关数据记录在表中。 实验 钩码重/N 钩码上升的 绳端的 绳端移动的 机械效率 次数 高度/m 拉力/N 距离/m 1 4 0.10 1.8 0.3 2 6 0.10 2.5 0.3 3 6 0.15 2.5 （1）实验中，使用滑轮组提升重物时，应竖直向上 拉动弹簧测力计。 （2）第二次实验中，2s内钩码上升的高度为0.1m，则它运动的速度为 m/s。 （3）第三次实验中，绳端移动的距离为 m，滑轮组的机械效率为 。 （4）分析比较第一、二两次实验数据，有用功W W ，滑轮组的机械效率 1有 2有 η η （两空均选填“＞”“＝”或“＜”）。由此可知，可采用 的方法来 1 2 提高滑轮组的机械效率。 26．（7分）实验室购买了一批规格为“2.5V0.8W”的小灯泡，小明同学利用其中一只小灯泡做测量电功率的实验，他设计了如图甲所示的电路图。实验中各元件完好，电源电压 保持不变。 （1）请你用笔画线代替导线，将图乙所示的实物电路连接完整（要求：滑动变阻器的 滑片向右移动时小灯泡变暗，连接导线不能交叉）。 （2）小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表 格。 次数 电压U/V 电流I/A 电功率P/W 平均电功率P′/W 1 2 0.34 2 2.5 0.4 3 3 0.44 Ⅰ请指出这个表格设计不合理的地方 。 Ⅱ小明操作规范读数正确，根据表中数据，当小灯泡两端电压为2.5V时，求得小灯泡 的电功率为 W，故小明认为该小灯泡不合格，他判断的理由是 。 Ⅲ假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡不合格的原因是钨丝的长度 （选填“大于”或“小于”）合格产品小灯泡钨丝的长度。 （3）小明还想探究电流与电阻的关系，于是将甲图中的小灯泡换成电阻，当电阻阻值 是2Ω时，电流表示数为1A；要使电流表示数是0.5A，应将2Ω的电阻更换为 Ω的电阻；多次测量后作出的I﹣R图象是图中的 。五、计算题（27题10分，28题10分，共20分） 27．（10分）如图甲所示，电源电压U＝10V，R 为定值电阻，阻值为20Ω，R为滑动变阻 1 器，R的最大阻值为50Ω，小灯泡上标有“6V3W”字样，小灯泡的U﹣I关系如图乙所 示。求： （1）小灯泡正常工作时通过灯丝的电流。 （2）S闭合，S 、S 都断开时，调节滑动变阻器滑片使小灯泡两端的电压为4V时，滑 1 2 动变阻器接入电路的阻值。 （3）S、S 、S 都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最 1 2 小，这个最小功率是多少？ 28．（10分）如图是太阳能热水器内部水箱的结构示意图。A、B是水箱中两个相同的实心 圆柱体，密度为2×103kg/m3，悬挂在水箱顶部的压力传感开关S上。当S受到竖直向 下的拉力达到一定值时闭合，电动水泵M开始向水箱注水；当拉力等于10N时，S断 开，电动水泵M停止注水，此时水箱水位最高为1.2m。g取10N/kg。求： （1）若水箱内有 100kg的水，该太阳能热水器将水从 20℃加热到 50℃时水吸收的热 量。[c 水 ＝4.2×103J/（kg•℃）] （2）停止注水后水箱底部受到的水的压强。 （3）若A、B的体积均为400cm3，A、B受到的总重力。 （4）正常情况下水箱中的水位最高时如图所示，A受到的浮力（开关 S下的细绳和 A、B间的细绳质量与体积均忽略不计）。2016 年青海省西宁市中考物理试卷 参考答案与试题解析 一、选择题（每小题2分，共26分．每小题只有一个选项符合题意） 1．（2分）下列设备与应用到的物理知识解释，其中正确的是（ ） A．B超﹣﹣利用超声波获得人体内部的信息 B．声呐﹣﹣利用次声波测绘海底地形 C．验钞机﹣﹣红外线使钞票上的荧光物质发光 D．遥控器﹣﹣靠紫外线实现对电视机的控制 【考点】9E：超声波与次声波；AT：红外线；AU：紫外线． 菁优网版权所有 【分析】AB、根据超声的穿透能力强，人们可以利用超声来探测进行解答。 C、根据验钞机是通过紫外线来进行工作的进行解答。 D、根据红外线的应用可做出判断。 【解答】解： A、超声的穿透能力强，“B超”是利用超声来获取信息的，故A正确。 B、声呐是利用超声波测绘海底地形的，不是次声波，故B错误。 C、验钞机通过紫外线使钞票上的荧光物质发光。故C错误。 D、遥控器是靠红外线实现对电视机的控制的，故D错误。 故选：A。 【点评】本题考查了学生对超声、电磁波、红外线、紫外线等知识的掌握情况，虽知识 点多，但都属于基础，难度不大。 2．（2分）关于西宁市中考体育测试项目下列说法正确的是（ ） A．“引体向上”身体下降时，重力势能增加 B．篮球运球过程中拍球时手感到疼，说明力的作用是相互的 C．50米短跑中速度越大，受到的惯性越大 D．抛出去的实心球，上升时受到平衡力的作用 【考点】6I：力作用的相互性；6L：惯性；6U：力与运动的关系；FN：动能和势能的 大小变化． 菁优网版权所有 【分析】（1）重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大； （2）当一个物体对另一个物体有力的作用时，另一个物体也同时对这个物体有力的作 用，即力的作用是相互的。 （3）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一 种属性，惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等 都没有关系，质量越大，惯性越大。 （4）处于平衡状态的物体受到平衡力的作用，处于非平衡状态的物体，一定受到非平 衡力的作用。 【解答】解：A、“引体向上”身体下降时，质量不变，高度降低，故重力势能减小。故 A错误； B、拍球时手给球一个力，物体间力的作用是相互的，球又给手一个等大的力，所以手 感到疼。故B正确； C、惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没 有关系，所以，50米短跑中速度变大，受到的惯性不变，故C错误； D、抛出去的实心球，上升时速度越来越慢，因此受非平衡力作用。故D错误。 故选：B。 【点评】此题考查动能和势能的大小变化、力的作用的相互性、惯性、力与运动的关 系，是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题。 3．（2分）下列做法中符合安全用电要求的是（ ） A．修理家庭电路时没有断开总开关 B．用电器的金属外壳接地 C．电灯的开关接在零线和灯泡之间 D．在家庭电路中，保险丝熔断后用铜丝代替 【考点】IV：安全用电原则． 菁优网版权所有 【分析】（1）进行家电维修时，需先切断电源，再维修； （2）带有金属外壳的家用电器时，都要使用三孔插座，避免外壳带电发生触电事故； （3）开关与用电器的连接方法：从火线先接入开关，再接入用电器，从用电器出来后 回到零线； （4）保险丝的作用就是在电流异常升高到一定的高度的时候，自身熔断切断电流，从 而起到保护电路安全运行的作用；【解答】解： A、家电维修时，需先切断电源，再维修，才符合安全用电的要求，故A错误； B、家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过导线导入大地， 故B正确； C、电灯的开关接在火线和灯泡之间，故C错误； D、当用细铜丝代替后，细铜丝的熔点很高，温度即使升高到一定程度，它也不会自动 熔断，起不到保护电路的作用，故D错误； 故选：B。 【点评】此题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常 识，并正确规范操作，就不会有危险发生。 4．（2分）能源科技的发展促进了人类文明的进步，关于能源和材料，下列说法中错误的 是（ ） A．化石能源的大量使用带来了酸雨、雾霾、温室效应等环境问题 B．提高能量转化利用中的效率是节能问题的核心 C．超导体材料不能应用在电饭锅等电器上 D．铜是磁性材料，可以被磁化 【考点】44：超导体的特点与作用；C2：磁化；KH：能源的利用和对环境的危害； KI：有利于节约能源的措施． 菁优网版权所有 【分析】（1）化石能源包括，煤、石油、天然气，他们的使用会产生二氧化硫、二氧化 碳、粉尘，引起酸雨、雾霾、温室效应等环境问题。 （2）通过提高能量利用率，可以减小能量的损耗。 （3）超导体电阻为零，根据焦耳定律Q＝I2Rt不会产生热量。 （4）磁铁只能够吸引铁、钴、镍，它们才是磁性材料。 【解答】解： A、化石能源包括，煤、石油、天然气，他们的使用会产生二氧化硫、二氧化碳、粉 尘，引起酸雨、雾霾、温室效应等环境问题，故A正确。 B、通过提高能量利用率，可以减小能量的损耗，所以提高能量转化利用中的效率是节 能问题的核心，故B正确。 C、超导体电阻为零，根据焦耳定律Q＝I2Rt不会产生热量，电饭锅我们需要的就是产 生热量，则不能用在电饭锅上故C正确。D、磁铁只能够吸引铁、钴、镍，它们才是磁性材料，所以铜不是磁性材料，故 D错 误。 故选：D。 【点评】此题考查了，化石能源对环境的危害、如果解决能源危机、超导体的使用、磁 性材料，知识比较多，是学生容易忽略的知识。 5．（2分）下列数据中，最符合实际情况的是（ ） A．冰水混合物的温度为﹣10℃ B．课桌的高度大约是80mm C．人步行的速度约1.1m/s D．液晶电视机的额定功率约1000W 【考点】13：温度；63：长度的估测；68：速度与物体运动；J7：电功率的概念． 菁优网版权所有 【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认 识，找出符合实际的选项。 【解答】解： A、标准大气压下，冰水混合物的温度是0℃．此选项不符合实际； B、中学生的身高在 160cm左右，课桌的高度大约是中学生身高的一半，在 80cm左 右。此选项不符合实际； C、人正常步行的速度在4km/h＝4× m/s≈1.1m/s左右。此选项符合实际； D、电冰箱的额定功率在 200W左右，液晶电视机的额定功率比 200W小一些，在 150W左右。此选项不符合实际。 故选：C。 【点评】物理学中，对各种物理量的估算能力，也是我们应该加强锻炼的重要能力之 一，这种能力的提高，对我们的生活同样具有很大的现实意义。 6．（2分）为了节约用水，西宁市园艺工人利用滴灌的方法给道路两旁树木浇水，如图所 示。他们把细水管放入树下的土壤里，使水分直接渗透到树木根部，减慢了水分的蒸 发，原因是（ ）A．减少了水在地面的表面积 B．增大了水在地面的表面积 C．加快了地面上方空气的流动 D．提高了地面上水的温度 【考点】1L：影响蒸发快慢的因素． 菁优网版权所有 【分析】根据题意要寻找把细水管放入果树下的土里，使水分直接渗透到果树根部，从 而减慢了水分蒸发的原因，就要从影响液体蒸发快慢的因素：液体的温度、液体的表面 积、液体表面上方空气的流动这三个方面去考虑，那么减慢水分的蒸发可采取的措施是 降低液体的温度、减小液体的表面积、减慢液体表面上方空气的流动，本题把细水管放 入果树下的土里，减小了液体的表面积从而减慢了水分的蒸发。 【解答】解： A、减少了水在地面的表面积，可以减慢水分的蒸发。故A正确。 B、增大了水在地面的表面积，可以加快水分的蒸发。故B错误。 C、加快了地面上方空气的流动，从而加快了液体的蒸发。故C错误。 D、提高了地面上水的温度，提高了液体的温度，从而加快了液体的蒸发。故D错误。 故选：A。 【点评】此题主要考查减慢水分的蒸发采取的措施，要寻找减慢水分的蒸发的原因，必 须知道减慢水分蒸发的方法有哪些，从而对症下药。 7．（2分）为了提倡低碳生活，方便市民绿色出行，今年西宁市实施了公共自行车免费使 用，关于自行车下列说法正确的是（ ） A．自行车的车座较大是为了增大压力 B．车圈为铝合金材质，可减轻质量 C．行车时车轮和地面间的摩擦是滑动摩擦 D．尾灯只是一种装饰【考点】2I：密度的应用与物质鉴别；7H：摩擦力的种类；85：减小压强的方法及其应 用；A6：光的反射现象． 菁优网版权所有 【分析】（1）在压力一定时，增大受力面积可以减小压强。 （2）在体积相等的情况下，密度越小，整车质量越小。 （3）当物体与接触面之间并未直接接触，中间隔有可滚动的物体，如滚珠、圆柱或滚 针等，或一个物体在另一个物体上自由滚动，这种摩擦称为滚动摩擦。 （4）自行车的尾灯是利用光的反射工作的。 【解答】解： A、自行车的车座较大，是在压力一定的情况下，通过增大受力面积来减小对人臀部的 压强。故A错误。 B、车圈为铝合金材质，密度较小，在体积相等的情况下，整车质量越小，可减轻质 量，故B正确。 C、行车时车轮和地面间的摩擦是滚动摩擦，故C错误； D、车的尾灯是由很多个三个互成直角的小平面镜组合构成的。这样的设计能够保证将 从后面各个方向射来的光线都能原路返回便于后面的汽车司机发现自己。是为了安全而 设计的，不只是一种装饰。故D错误。 故选：B。 【点评】将日常生活中各个工具的设计，与对应的物理知识的联系起来是经常考查的题 型。自行车、钳子等。体现了物理来源于生活的理念。 8．（2分）小明同学在家洗澡时，接触和应用了不少物理知识，其中错误的是（ ） A．电热水器是将内能转化为电能的电器 B．热水淋在身上感到暖和，热水与皮肤之间发生了热传递 C．浴室内的镜面上常有一层水雾，是液化现象 D．使用沐浴液时室内充满了香味，说明分子在不停地运动 【考点】1M：液化及液化现象；G8：热传递的概念与方式；GV：分子的运动；J2：电 功的实质． 菁优网版权所有 【分析】（1）用电器都是将电能转化为其它形式的能，不同的用电器利用的能量不同； （2）当两个物体间有温度差时，物体间就会发生热传导； （3）液化是指气体变为液体的现象； （4）分子在不停的做无规则运动。【解答】解：A、电热水器工作时，消耗了电能，产生了热量，因此电热水器是将电能 转化为内能的电器；故A错误； B、热水的温度高于人体的温度，当热水淋在身上时，热水与皮肤之间发生了热传递， 所以身上感到暖和；故B正确。 C、浴室内的镜面上的水雾是由于温度较高的水蒸气遇冷而形成的一层小水滴，故是液 化现象；故C正确。 D、使用沐浴液时室内充满了香味，是因为香味分子在不停地运动；故D正确。 故选：A。 【点评】通过生活现象，考查了能量转化、改变内能的方式、物态变化以及扩散现象。 说明生活处处皆学问，同时说明物理与生活的密切关系。 9．（2分）关于下列光学现象的描述正确的是（ ） A．白光通过三棱镜后被分解成红、橙、黄、绿、蓝、靛、紫七种色光 B．人佩戴的凹透镜可以矫正远视眼 C．小孔所成的像是倒立的虚像 D．漫反射不遵循光的反射定律 【考点】A2：光在均匀介质中直线传播；AA：漫反射；AP：光的色散；BA：近视眼 的成因与矫正办法． 菁优网版权所有 【分析】（1）太阳通过玻璃三棱镜后，被分解为绚丽的七色光，从上往下依次是红、 橙、黄、绿、蓝、靛、紫，这种现象称为光的色散，说明了白光不是单色光，不同颜色 的光折射时的偏折程度不同； （2）近视眼的成因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此 来自远处点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了， 应佩戴凹透镜矫正； （3）光在同种、均匀透明介质中沿直线传播，日食、月食、影子、小孔成像都是光沿 直线传播形成的； （4）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种 反射叫做漫反射，漫反射和镜面反射都遵循光的反射定律。 【解答】解：A、白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同， 白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，该选项说法正确； B、近视眼需要佩戴凹透镜矫正，是光的折射原理，该选项说法错误；C、小孔成的是倒立的实像，是光在同种介质中沿直线传播形成的，该选项说法错误； D、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法错 误。 故选：A。 【点评】本题通过几个日常生活中的现象考查了对光的直线传播、近视眼及其矫正、光 的色散以及漫反射的理解与掌握，在学习过程中要善于利用所学知识解释有关现象，达 到学以致用的目的。 10．（2分）小文同学采用如图所示的两种不同方式将同一货物搬运到同一辆汽车上，其中 说法正确的是（ ） A．甲所示的方法克服重力做功多 B．乙所示的方法更省力 C．两种方法的机械效率相等 D．两种情况下，货物的机械能都增加 【考点】7Y：斜面与轮轴；EA：力是否做功的判断；FT：机械能的概念． 菁优网版权所有 【分析】功的大小决定于力和距离的大小W＝Gh；使用简单机械可省力；在有用功相 同时，机械效率的大小取决于额外功的多少；机械能包括动能和势能，动能不变，势能 增大则机械能增大。 【解答】解：A、两种方法中，物体重力G相同、被提高的高度h也相同；两种方法克 服重力做功都为W＝Gh相同；故A错误； B、甲中使用了简单机械中的斜面，能够省力；故B错误； C、甲中沿斜面推箱子时，需要克服摩擦做一些额外功；而乙中，直接将箱子搬到车上 时，人做的额外功较少；故甲的机械效率小于乙的机械效率；故C错误； D、两种方法中，箱子的高度都增大了，故重力势能增大；机械能就增大；故D正确； 故选：D。 【点评】此题考查了功的计算、机械效率知识、以及机械能的知识；准确掌握以上物理 量的含义是解决此题的关键。11．（2分）小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合 开关S后发现L 正常发光，L 只能微弱发光，以下对于这一现象产生原因的分析中， 1 2 合理的是（ ） A．灯泡L 发生了断路 2 B．灯泡L 发生了短路 2 C．由于灯泡L 的电阻较大，其实际功率较小 2 D．由于灯泡L 的电阻较小，其实际功率较小 2 【考点】JE：实际功率． 菁优网版权所有 【分析】（1）灯泡断路时，电路断路，两灯泡均不发光； （2）灯泡短路时，没有电流通过灯泡，不能发光； （3）两灯泡串联时通过它们的电流相等，根据灯泡的亮暗取决于实际功率的大小判断 实际功率的大小，根据P＝I2R比较两灯泡的电阻关系。 【解答】解：（1）灯泡L 发生了断路时，电路中无电流，两灯泡均不发光，故A不正 2 确； （2）灯泡L 发生短路时，没有电流通过L ，则不能发光，故B不正确； 2 2 （3）因串联电路中各处的电流相等，所以图中通过两灯泡的电流相等； 因为灯泡的亮暗取决于实际功率大小，且灯泡L 较亮，灯泡L 只能微弱发光，所以灯 1 2 泡L 的实际功率功率大于L 的实际功率； 1 2 由P＝I2R可知，灯泡L 的电阻大于灯泡L 的，故D正确、C不正确。 1 2 故选：D。 【点评】本题考查了串联电路的电流特点和电功率公式的灵活应用，关键是知道灯泡的 亮暗取决于实际功率的大小。 12．（2分）在水平桌面上有一个盛有水的容器，木块用细线系住没入水中（水未溢出）， 如图甲所 示。将细线剪断，木块最终漂浮在水面上，且五分之二的体积露出水面，如图乙所示。 下列说法正确的是（ ）A．甲、乙两图中，木块受到水的浮力之比是5：2 B．甲、乙两图中，水对容器底部的压强之比是1：1 C．甲图中细线对木块的拉力与木块受到的浮力之比是 2：5 D．甲、乙两图中，容器对水平桌面的压强之比是5：3 【考点】6W：力的合成与应用；89：液体的压强的计算；8O：阿基米德原理的应用； 8S：物体的浮沉条件及其应用． 菁优网版权所有 【分析】（1）根据F 浮 ＝ρ 水 gV 排 判断浮力的关系； （2）根据p＝ρ 液 gh判断水对容器底部的压强关系； （3）根据浮力、拉力、重力的关系判断拉力的大小； （4）以整体为研究对象进行分析，甲、乙对桌面的压力都等于容器、水和木块的总重 力，首选判断压力大小，然后根据p＝ 判断容器对水平桌面的压强大小。 【解答】解：A、甲图中，木块浸没在水中，V 排 ＝V，则浮力：F 浮甲 ＝ρ 水 gV， 乙图中，F 浮 ＝ρ 水 g（1﹣ ）V＝ ρ 水 gV， 则木块受到水的浮力之比：F 浮甲 ：F 浮乙 ＝ ＝5：3，故A错误； B、由题意知，甲图水的深度大于乙图水的深度，由p＝ρ gh可得，甲图中水对容器 水 底的压强大，水对容器底部的压强之比不是1：1．故B错误； C、由乙图知，木块的重力G＝F 浮乙 ＝ ρ 水 gV； 甲图中，木块受重力、浮力和细绳的拉力作用，则拉力：F＝F ﹣G＝ρ gV﹣ ρ 浮甲 水 水 gV＝ ρ 水 gV； 故F：F 浮甲 ＝ ρ 水 gV：ρ 水 gV＝2：5，故C正确； D、以整体为研究对象，甲、乙对桌面的压力都等于容器、水和木块的总重力，因此甲 图中容器对水平桌面的压力等于乙图中容器对水平桌面的压力，容器的底面积一定，根 据p＝ 可知，容器对水平桌面的压强相等，即容器对水平桌面的压强之比是1：1．故 D错误。故选：C。 【点评】本题是有关浮力知识的应用，关键掌握阿基米德原理及浮沉条件，并能够对不 同情况对物体正确进行受力分析，搞清各个力之间的关系。 13．（2分）如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻 器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化 了2V，在10s内定值电阻R 产生的热量为60J．则下列结果正确的是（ ） 1 A．电路中的最小电流为1.5A B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J C．R先后两次消耗的电功率之比为8﹕9 D．R 先后两次消耗的电功率之比为4﹕3 1 【考点】IH：欧姆定律的应用；J3：电功与电能的计算；JA：电功率的计算；JI：焦耳 定律的计算公式及其应用． 菁优网版权所有 【分析】根据电路图可知，定值电阻与滑动变阻器串联；根据串联电路分压规律可知滑 片从中点到b端时，电压表示数将增大，因此电压表示数增大了2V，然后根据串联电 路电压规律以及Q＝ t即可求出R 的阻值； 1 （1）当滑片在b点时，电路中的电流最小，根据串联电路电压规律和欧姆定律即可求 出电路中的最小电流； （2）先根据欧姆定律求出滑片在中点时电路中的电流，然后根据W＝UIt求出9s内滑 动变阻器R消耗的电能； （3）根据P＝UI即可求出R先后两次消耗的电功率之比； （4）根据P＝UI即可求出R 先后两次消耗的电功率之比。 1 【解答】解：根据电路图可知，定值电阻与滑动变阻器串联； 因为串联电路起分压作用，因此滑片从中点到b端时，电压表示数将增大，故电压表示 数增大了2V，即电压表示数为4V+2V＝6V；由Q＝ t可得：R ＝ t＝ ×10s＝6Ω； 1 A、当滑片在b点时，电路中的电流最小，电路中的最小电流：I ＝ ＝ ＝ 最小 1A，故A错误； B、滑片在中点时，电路中的电流：I＝ ＝ ＝ A， 9s内滑动变阻器R消耗的电能：W＝UIt＝4V× A×9s＝48J，故B错误； C、由 P＝UI可得，R先后两次消耗的电功率之比： ＝ ＝ ，故 C正 确； D、由 P＝UI可得，R 先后两次消耗的电功率之比： ＝ ＝ ， 1 故D错误。 故选：C。 【点评】本题考查了串联电路的特点、欧姆定律以及电功、功率计算公式的应用，要注 意电表最小示数的判断。 二、填空题（每空1分，共19分） 14．（3分）小冬在表演二胡时，用弓拉动琴弦，使琴弦 振动 而发声；小冬不断用手指 去控制琴弦长度，这样做的目的是为了改变声音的 音调 ；二胡的声音是通过 空气 传播到我们的耳中的。 【考点】91：声音的产生；92：声音的传播条件；9D：频率与音调的关系． 菁优网版权所有 【分析】解决此题的关键是要知道声音是由物体的振动产生的； 音调的高低与发声体振动快慢有关，物体振动越快，音调就越高； 声音的传播是需要介质的，它既可以在气体中传播，也可以在固体和液体中传播。 【解答】解：用弓拉动琴弦，琴弦会振动而发声； 当用手指去控制琴弦长度时，琴弦振动的快慢会不一样，所以变声音的音调就会发生变 化； 琴弦发出的声音会通过空气传到我们的耳朵里；故答案为：振动；音调；空气。 【点评】解决此类问题要结合声音的产生和传播进行分析解答。 15．（3分）青海湖水清澈见底，平静如镜。站在湖边的游客能清晰地看见自己在水中的倒 影，这是光的 反射 现象；湟鱼洄游时游客也能欣赏到水中的鱼在游玩，他们看到的 是鱼的 虚 像（选填“虚”或“实”）；有时，游客还能看到鱼在白云中穿行的趣景， 以白云为参照物，鱼是 运动 的。 【考点】52：参照物及其选择；A6：光的反射现象；AM：光的折射现象及其应用． 菁优网版权所有 【分析】①要掌握光的折射现象。我们看到水中的物体，其实看到的是物体的虚像，是 由光的折射形成的。 ②要解决此题，需要掌握平面镜成的像是与物体等大的虚像，知道平面镜成像是由于光 的反射形成的。 ③解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生 了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。 【解答】解：①站在湖边的游客能清晰地看见自己在水中的倒影，即平面镜成像，故是 由光的反射形成的与物体等大的虚像。 ②因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，我 们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的。 ③云在天上，所以“白云”是在水中形成的像，即平面镜成像，故看到水中的白云是由 光的反射形成的与物体等大的虚像； 鱼在白云中穿行，以白云为参照物，鱼和白云之间的相对位置发生了改变，所以，鱼是 运动的； 故答案为：反射；虚；运动。 【点评】此题主要考查了通过同一幅画面考查了光的反射和光的折射现象。特别是看到 的现象同是在水中，很容易搞错。相同之处还有，都是虚像，不同之处是，成像原理不 同，做题时一定要仔细，认真。 16．（2分）能在水平面内自由转动的小磁针静止后总是指向南北方向，是因为受到 地磁 场的作用。当小磁针静止后，小磁针北极实际上指向 地磁南极 （选填“地磁北极” 或“地磁南极”）。 【考点】C8：地磁场． 菁优网版权所有 【分析】（1）地球是一个巨大的磁场，周围存在着地磁场；（2）地磁的南北极和地理的南北极是相反的，地磁北极在地理南极附近，地磁南极在 地理北极附近，存在着磁偏角。 【解答】解：能在水平面内自由转动的小磁针静止后总是指向南北方向，是因为受到地 磁场的作用，小磁针的北极指向地理北极，实际上是地磁南极。 故答案为：地磁；地磁南极。 【点评】指南针指南北的原因是受到地磁场的作用，注意指南针是在水平面内自由转动 后，小磁针静止时才指向地磁体的南北极，与南北方向稍有偏差。 17．（2分）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水 中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池 的 负 极，电池的电压为 0.6 V． 【考点】I3：电压表的使用；I4：电压表的读数方法． 菁优网版权所有 【分析】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以 及指针的位置读出电压表的示数。 【解答】解：根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池 的负极； 电压表的量程为0～3V，分度值为0.1V，示数为0.6V； 故答案为：负；0.6。 【点评】本题利用了电压表的使用方法来判断电源的正负极，还考查电压表的读数，属 于基础题。 18．（4分）“粘”字常用来表述一些物理现象。例如：表面平滑的铅块紧压后会“粘”在 一起，这是因为分子间有 引力 ；吸盘式挂衣钩能够“粘”在墙上是由于吸盘受到 大气压 的作用；穿在身上的化纤衣服易“粘”毛绒是因为衣服带了 静电 的缘故； 刚从冰箱冷冻室拿出的冰棒会“粘”住舌头是因为液体瞬间 凝固 的缘故。 【考点】1A：凝固与凝固放热的特点；8J：大气压的综合应用；GH：分子间的作用 力；H*：静电现象． 菁优网版权所有 【分析】（1）物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在 相互的引力与斥力；（2）我们周围存在大气压； （3）摩擦可以使物体带电，带电体具有吸引轻小物体的性质； （4）物质由液态变成固态的现象叫做凝固。 【解答】解： 两块表面平整干净的铅块压紧会粘在一起，这是因为分子间存在着引力作用的结果； 吸盘式挂衣钩能够“粘”在墙上﹣﹣由于大气压的作用； 穿着的化纤衣服“粘”毛绒﹣﹣因为衣服摩擦起电后带静电，会吸引轻小物体； 刚从冷冻室拿出的冰棒会“粘”住，是因为舌头上的水分遇到比较冷的冰棍发生凝固造 成的。 故答案为：引力；大气压；静电；凝固。 【点评】本题考查了摩擦起电现象和分子之间的作用力、大气压、凝固、大气压的掌握 情况，需要结合具体实例进行分析。 19．（2分）西宁市湟水河河道改造工程中，装载机5s内将一块重2000N的石块匀速举高 3m，装载机的举力对石块做功为 6×103 J，举力做功的功率为 1.2×103 W。 【考点】EC：功的计算；FF：功率的计算． 菁优网版权所有 【分析】装载机将巨石匀速举高，巨石受到的重力和举力为一对平衡力，知道巨石重， 也就知道举力大小，又知道举起的高度，利用 W＝Fs求举力做功，知道举起所用时 间，利用P＝ 求举力做功的功率。 【解答】解：巨石被匀速举起，巨石受到的重力和举力为一对平衡力， 所以装载机的举力：F＝G＝2000N， 装载机的举力对巨石做功：W＝Fh＝2000N×3m＝6×103J， 装载机的举力对巨石做功功率： P＝ ＝ ＝1.2×103W。 故答案为：6×103；1.2×103。 【点评】根据物体所处的状态（静止或匀速直线运动）判断物体受平衡力，知道一个力 的大小和方向可以求另一个力的大小和方向。 20．（3分）如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压 表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是 9 V，定值 电阻R的阻值是 6 Ω，滑动变阻器的最大阻值为 12 Ω。【考点】IH：欧姆定律的应用． 菁优网版权所有 【分析】由电路图可知，R与滑动变阻器串联，电压表测R两端的电压，电流表测电路 中的电流。 （1）当滑片在a端时，电路为R的简单电路，此时电路中的电流最大，电压表的示数 就是电源电压，由图乙读出对应的电流和电压，根据欧姆定律求出定值电阻R阻值； （2）当滑片位于b端时，R与滑动变阻器的最大阻值串联，此时电路中的电流最小， 电压表的示数最小，根据图象读出电表示数，根据串联电路的电压特点求出变阻器两端 的电压，利用欧姆定律求出滑动变阻器的最大阻值。 【解答】解：（1）当滑片在a端时，电路为R的简单电路，电压表的示数最大，电流 表的示数最大， 由图象可知，电源的电压U＝9V，电路中的电流I＝1.5A， 由I＝ 可知，电阻R的阻值： R＝ ＝ ＝6Ω； （2）当滑片位于b端时，R与滑动变阻器的最大阻值串联，此时电路中的电流最小， 电压表的示数最小， 由图象可知，R两端的电压U ＝3V，电路中的最小电流I′＝0.5A， R 因串联电路中总电压等于各分电压之和， 所以，滑动变阻器两端的电压： U 滑 ＝U﹣U R ＝9V﹣3V＝6V， 滑动变阻器的最大阻值： R 滑 ＝ ＝ ＝12Ω。 故答案为：9；6；12。 【点评】本题结合图象考查了串联电路的特点和欧姆定律的应用，关键是明白滑片移动 过程中电路的变化情况，应用图象解决问题，这是以后学习的重点。三、作图及问答题（21题、22题各2分，23题3分，共7分） 21．（2分）如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及 对应的折射光线的大致方向。 【考点】A8：作光的反射光路图；AN：作光的折射光路图． 菁优网版权所有 【分析】反射和折射是在两种介质的界面上同时发生的现象，反射遵从反射定律：反射 光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等 于入射角；折射遵从折射定律：折射光线、入射光线、法线在同一个平面内，折射光线 与入射光线分居法线两侧，光由空气斜射入其它透明介质时，折射角小于入射角；能根 据图解识别三条光线。 【解答】解：因为反射光线在水中，所以入射光线也在水中，并且反射角跟入射角相 等。因为入射光线在水中，所以折射光线在空气中，并且折射角大于入射角。 【点评】在作光的折射光路图时要注意：不管光从哪种介质斜射向哪种介质，在光疏质 （密度比较小的物质）里面的角（入射角或折射角）较大；在光密质（密度比较大的物 质）里面的角（入射角或折射角）较小，即“疏大密小”。角度越小，光线越靠近法 线。 22．（2分）如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱 体的重心。以O为支点，画出力F的力臂和箱体所受重力的示意图。【考点】7B：重力示意图；7P：力臂的画法． 菁优网版权所有 【分析】根据支点是轮子轴心点O，力臂L是支点到力F的作用线的距离。重力的方向 总是向下的，来解答此题。 【解答】解：过O点作F的垂线即为F的力臂，过O′作竖直向下的作用力G即为箱 体所受重力。如图所示 【点评】画力的示意图要重点把握两个要素：①力的方向；②力的作用点。此题中要 分清支点O和箱体的重心O′，二者不能混为一谈。 23．（3分）如图所示，烧瓶内水沸腾后把烧瓶从火焰上拿开。水会停止沸腾。迅速塞上瓶 塞，把烧瓶倒置并向瓶底浇冷水，会看到什么现象？为什么？ 【考点】1J：沸点及沸点与气压的关系． 菁优网版权所有 【分析】从液体沸点与气压关系角度来分析，气压减小，沸点降低。 【解答】答：会看到烧瓶中的水重新沸腾。因为当向瓶底浇冷水时，瓶内气体温度突然 降低，气压减小，瓶内液面上方气压减小，导致沸点降低，所以水重新沸腾起来的。 【点评】本题考查学生对液体压强与沸点的关系的掌握情况。 四、实验探究题（24题4分，25题7分，26题7分，共18分） 24．（4分）小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动。实验操 作规范，在图示位置时，烛焰恰好在光屏上成清晰的像。 （1）这个像的成像原理与 照相机 （选填“放大镜”、“投影仪”或“照相机”）相同。若将蜡烛向右移动少许，则应将光屏向 右 （选填“左”或”右”）移动才能再 次在光屏上成清晰的像，此时像的大小比刚才的像要 大 些。 （2）再在凸透镜左侧附近放一凹透镜（图中未画出），这时需要将光屏向 右 （选填 “左”或“右”）移动才能在光屏上成清晰的像。 【考点】B7：凸透镜成像规律及其探究实验． 菁优网版权所有 【分析】（1）凸透镜成实像时，根据物距和像距的关系，能判断凸透镜的成像情况： ①物距大于像距，成倒立、缩小的实像，应用于照相机； ②物距等于像距，成倒立、等大的实像； ③物距小于像距，成倒立、放大的实像，应用于投影仪或幻灯机； 凸透镜成实像时，物距越小，像距越大，像越大； （2）当凹透镜靠近凸透镜时，会聚能力减弱，使像呈在光屏的后方。 【解答】解：（1）根据图示可知，物距大于像距，成倒立、缩小的实像，因此与照相 机原理相同。 凸透镜成实像时，物距越小，像距越大，像越大；因此当凸透镜的位置不变时，只向右 移动蜡烛，要使光屏上再次出现一个明亮清晰的像，可以向右移动光屏，才能再一次成 像，并且此时的像比刚才的像大。 （2）凹透镜对光线有发散作用，靠近凸透镜时，使光线发散，像会聚在光屏的后方， 像距增大，在光屏上要得到清晰的像，光屏要远离凸透镜，即光屏向右移动。 故答案为：（1）照相机；右；大；（2）右。 【点评】此题考查了凸透镜成像的规律及应用，还涉及到了凹透镜对光线的发散作用。 考查得很广，但只要掌握基础知识，做出合理的推理，都比较容易解答。 25．（7分）某同学用如图所示的实验装置测量滑轮组的机械效率，相关数据记录在表中。 实验 钩码重/N 钩码上升的 绳端的 绳端移动的 机械效率 次数 高度/m 拉力/N 距离/m 1 4 0.10 1.8 0.3 2 6 0.10 2.5 0.3 3 6 0.15 2.5 （1）实验中，使用滑轮组提升重物时，应竖直向上 匀速 拉动弹簧测力计。 （2）第二次实验中，2s内钩码上升的高度为0.1m，则它运动的速度为 0.05 m/s。（3）第三次实验中，绳端移动的距离为 0.45 m，滑轮组的机械效率为 80% 。 （4）分析比较第一、二两次实验数据，有用功W ＜ W ，滑轮组的机械效率 1有 2有 η ＜ η （两空均选填“＞”“＝”或“＜”）。由此可知，可采用 增加物重 的方 1 2 法来提高滑轮组的机械效率。 【考点】F8：滑轮（组）机械效率的测量实验． 菁优网版权所有 【分析】（1）只有匀速竖直向上拉动弹簧测力计，拉力大小不变，弹簧测力计的示数稳 定； （2）根据钩码上升的高度和时间，运用速度公式v＝ 计算钩码运动的速度； （3）重物和动滑轮有三段绳子承担，绳子移动的距离物体升高距离的3倍；根据公式 η＝ ＝ 可计算出机械效率； （4）根据一、二次实验中的物重、物体升高的距离计算出有用功；根据弹簧测力计的 拉力、弹簧测力计移动的距离计算出做功，然后求出机械效率，得出结论。 【解答】解： （1）实验中应该匀速竖直向上拉动弹簧测力计，以保证弹簧测力计示数稳定； （2）钩码运动的速度为：v＝ ＝ ＝0.05m/s； （3）由图示可知，滑轮组承重绳子有效股数n＝3， 第3次测量中，绳端移动的距离s＝nh＝3×0.15m＝0.45m； 滑轮组的机械效率：η ＝ ＝ ＝ ×100%＝80%； 3 （4）根据第1次和第2次数据可知，有用功分别为： W 有1 ＝G 1 h 1 ＝4N×0.1m＝0.4J；W 有2 ＝G 2 h 2 ＝6N×0.1m＝0.6J； 总功分别为： W 总1 ＝F 1 s 1 ＝1.8N×0.3m＝0.54J；W 总2 ＝F 2 s 2 ＝2.5N×0.3m＝0.75J；机械效率分别为： η ＝ ＝ ×100%≈74%；η ＝ ＝ ×100%＝80%； 1 2 两次所用滑轮组相同，但第二次物重大于第1次物重，机械效率也大于第一次的机械效 率， 所以可得：使用同一滑轮组，增加物重可以提高滑轮组的机械效率。 故答案为：（1）匀速；（2）0.05；（3）0.45；80%；（4）＜；＜；增加物重。 【点评】滑轮组的机械效率跟提起的物重有关，跟物体升高的距离、移动的速度、绳子 的绕法无关。通过增加提起的物重来提高机械效率。 26．（7分）实验室购买了一批规格为“2.5V0.8W”的小灯泡，小明同学利用其中一只小灯 泡做测量电功率的实验，他设计了如图甲所示的电路图。实验中各元件完好，电源电压 保持不变。 （1）请你用笔画线代替导线，将图乙所示的实物电路连接完整（要求：滑动变阻器的 滑片向右移动时小灯泡变暗，连接导线不能交叉）。 （2）小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表 格。 次数 电压U/V 电流I/A 电功率P/W 平均电功率P′/W 1 2 0.34 2 2.5 0.4 3 3 0.44 Ⅰ请指出这个表格设计不合理的地方 表中设计了电功率平均值 。 Ⅱ小明操作规范读数正确，根据表中数据，当小灯泡两端电压为2.5V时，求得小灯泡的电功率为 1 W，故小明认为该小灯泡不合格，他判断的理由是 额定电压下小灯 泡消耗的功率大于额定功率0.8W 。 Ⅲ假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡不合格的原因是钨丝的长度 小于 （选填“大于”或“小于”）合格产品小灯泡钨丝的长度。 （3）小明还想探究电流与电阻的关系，于是将甲图中的小灯泡换成电阻，当电阻阻值 是2Ω时，电流表示数为1A；要使电流表示数是0.5A，应将2Ω的电阻更换为 4 Ω 的电阻；多次测量后作出的I﹣R图象是图中的 D 。 【考点】JF：电功率的测量实验． 菁优网版权所有 【分析】（1）由滑动变阻器的滑片向右移动时小灯泡变暗，确定变阻器接线柱的接法； （2）Ⅰ小灯泡的电压不同，对应的电功率不同，电功率不是一定值，取平均值没有意 义；Ⅱ根据P＝UI求功率；Ⅲ根据P＝ 和影响电阻大小的因素回答； （3）探究电流与电阻的关系时，应保持电阻的电压不变，根据欧姆定律解答； 灯丝的电阻随温度（电流）的变化而变化，电压与对应的电流不成正比，据此作答。 【解答】解：（1）滑动变阻器的滑片向右移动时小灯泡变暗，说明变阻器连入电路中 的电阻，故应将变阻器滑片以左电阻连入电路增大，如图所示； （2）小灯泡的电压不同，对应的电功率不同，电功率不是一定值，取平均值没有意 义，所以，这个表格设计不合理的地方是表中设计了平均电功率； Ⅱ由表中数据知，当电压为2.5V时，对应的电流为0.4A，灯的功率P＝UI＝2.5V×0.4A＝1W＞0.8W，额定电压下小灯泡消耗的功率大，小明认 为该小灯泡不合格，他判断的理由是额定电压下小灯泡消耗的功率大于额定功率 0.8W； 根据据P＝ ，在额定电压不变的情况 下，电功率变大，是因为灯丝的电阻变小导致 的，又根据影响电阻大小的因素，在钨丝的粗细是一定的情况下，灯丝的电阻变小是因 为钨丝的长度变小所致，故这个小灯泡不合格的原因是钨丝的长度 小于合格产品小灯 泡钨丝的长度； （3）当电阻阻值是2Ω时，电流表示数为1A，根据欧姆定律，易知此时电阻的电压为 2V，因探究电流与电阻的关系时，应保持电阻的电压不变，所以，要使电流表示数是 0.5A，应将2Ω的电阻更换为阻值R′＝ ＝ ＝4Ω的电阻； 因灯丝的电阻随温度（电流）的变化而变化，不是一个定值，即电压与对应的电流不成 正比，所以电阻随电流的变化应为一曲线，在上面的四个选项，只有D正确， 故答案为：（1）如上图所示； （2）表中设计了平均电功率； Ⅱ额定电压下小灯泡消耗的功率大于额定功率0.8W； Ⅲ小于； （3）4；D； 【点评】本题运用所学知识解决实际问题，考查电路的连接、对电功率的理解、影响电 阻大小的因素等知识，并体现了数学知识在物理中的应用。 五、计算题（27题10分，28题10分，共20分） 27．（10分）如图甲所示，电源电压U＝10V，R 为定值电阻，阻值为20Ω，R为滑动变阻 1 器，R的最大阻值为50Ω，小灯泡上标有“6V3W”字样，小灯泡的U﹣I关系如图乙所 示。求：（1）小灯泡正常工作时通过灯丝的电流。 （2）S闭合，S 、S 都断开时，调节滑动变阻器滑片使小灯泡两端的电压为4V时，滑 1 2 动变阻器接入电路的阻值。 （3）S、S 、S 都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最 1 2 小，这个最小功率是多少？ 【考点】IH：欧姆定律的应用；JA：电功率的计算． 菁优网版权所有 【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P＝UI求出通过灯丝的电 流； （2）S闭合，S 、S 都断开时，滑动变阻器与灯泡串联，电压表测灯泡两端的电压， 1 2 电流表测电路中的电流，根据串联电路的电压特点求出变阻器两端的电压，根据图象读 出通过灯泡的电流即为电路中的电流，利用欧姆定律求出变阻器接入电路中的电阻； （3）S、S 、S 都闭合时，R 与滑动变阻器并联，电流表测干路电流，当滑动变阻器 1 2 1 接入电路中的电阻最大时电路消耗的总功率最小，根据电阻的并联求出电路中的总电 阻，利用P＝ 求出电路的最小功率。 【解答】解：（1）由P＝UI可得，小灯泡正常工作时通过灯丝的电流： I ＝ ＝ ＝0.5A； L （2）S闭合，S 、S 都断开时，滑动变阻器与灯泡L串联，电压表测L两端的电压， 1 2 电流表测电路中的电流， 因串联电路中总电压等于各分电压之和， 所以，滑动变阻器两端的电压： U 滑 ＝U﹣U L ′＝10V﹣4V＝6V，因串联电路中各处的电流相等， 所以，由图象可知，电路中的电流I＝I ′＝0.4A， L 由I＝ 可得，滑动变阻器接入电路中的电阻： R 滑 ＝ ＝ ＝15Ω； （3）S、S 、S 都闭合时，R 与滑动变阻器并联，电流表测干路电流， 1 2 1 当滑片位于b端时，接入电路中的电阻最大，电路消耗的总功率最小， 因并联电路中总电阻的倒数等于各分电阻倒数之和， 所以，电路中的总电阻： R 总 ＝ ＝ ＝ Ω， 电路的最小功率： P 小 ＝ ＝ ＝7W。 答：（1）小灯泡正常工作时通过灯丝的电流为0.5A； （2）滑动变阻器接入电路的阻值为15Ω； （3）S、S 、S 都闭合时，调节滑动变阻器滑片到b端时，整个电路消耗的总功率最 1 2 小，最小功率是7W。 【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，分清电路的连 接方式是解题的基础和关键。 28．（10分）如图是太阳能热水器内部水箱的结构示意图。A、B是水箱中两个相同的实心 圆柱体，密度为2×103kg/m3，悬挂在水箱顶部的压力传感开关S上。当S受到竖直向 下的拉力达到一定值时闭合，电动水泵M开始向水箱注水；当拉力等于10N时，S断 开，电动水泵M停止注水，此时水箱水位最高为1.2m。g取10N/kg。求： （1）若水箱内有 100kg的水，该太阳能热水器将水从 20℃加热到 50℃时水吸收的热 量。[c 水 ＝4.2×103J/（kg•℃）] （2）停止注水后水箱底部受到的水的压强。 （3）若A、B的体积均为400cm3，A、B受到的总重力。 （4）正常情况下水箱中的水位最高时如图所示，A受到的浮力（开关 S下的细绳和 A、B间的细绳质量与体积均忽略不计）。【考点】78：重力的计算；89：液体的压强的计算；8P：浮力大小的计算；KB：太阳 能热水器中的热量计算． 菁优网版权所有 【分析】（1）由吸热公式Q 吸 ＝cm△t计算水吸收的热量； （2）由p＝ρgh计算停止注水后水箱底部受到的水的压强； （3）由G＝mg和ρ＝ 计算A、B受到的总重力； （4）正常情况下水箱中的水位最高时拉力F＝10N，由此计算A、B受到总的浮力，根 据F 总浮 ＝F A浮 +F B浮 和F 浮 ＝ρ水gV 排 计算A受到的浮力。 【解答】解： （1）100kg的水，从20℃加热到50℃时水吸收的热量： Q 吸 ＝cm△t＝4.2×103J/（kg•℃）×100 kg×（50℃﹣20℃）＝1.26×107J； （2）电动水泵M停止注水时水箱水位最高为1.2m，水箱底部受到的水的压强： p＝ρgh＝1×103kg/m3×10N/kg×1.2m＝1.2×104Pa； （3）由G＝mg和ρ＝ 可得A、B的总重力： G ＝m g＝ρV g＝ρ（V +V ）g＝2×103kg/m3×（4×10﹣4m3+4×10﹣4m3）× 总 总 总 A B 10N/kg＝16N （4）正常情况下，当水位最高时，S断开，电动水泵M停止注水，拉力等于10N时， 此时：F 总浮 ＝G 总 ﹣F＝16N﹣10N＝6N， B浸没在水中，由F 浮 ＝ρ水gV 排 可得B受到的浮力： F B浮 ＝ρ 水 gV B ＝1.0×103kg/m3×4×10﹣4m3×10N/kg＝4N， F A浮 ＝F 总浮 ﹣F B浮 ＝6N﹣4N＝2N。 答：（1）若水箱内有100kg的水，该太阳能热水器将水从20℃加热到50℃时水吸收的热量为1.26×107J； （2）停止注水后水箱底部受到的水的压强1.2×104Pa； （3）A、B受到的总重力为16N； （4）正常情况下水箱中的水位最高时，A受到的浮力2N。 【点评】本题考查了吸热、液体压强、密度、阿基米德原理公式的应用以及平衡力的应 用，考查知识点多，综合性强，属于一道中等题。关键是知道水位最高时，浮力、拉力 和重力是平衡力。 声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布 日期：2020/2/2 11:18:11；用户：星光；邮箱：orFmNt9Sl5o9zVVGxqq8R8Yve1Uc@weixin.jyeoo.com；学号：24989655
