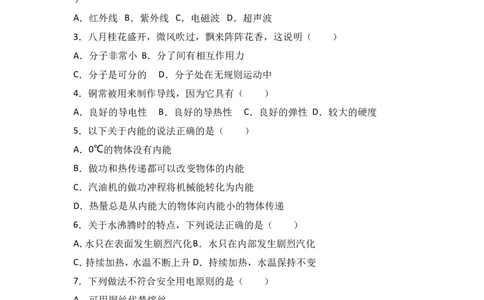

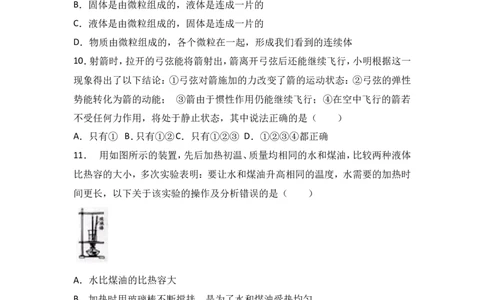

2017 年江苏省无锡市中考物理试卷 一、选择题（共12小题，每小题2分，满分24分） 1．物理老师上课声音洪亮，大家听得很清楚，这里的“洪亮”是指声音的（ ） A．响度大 B．音量高 C．音色优美D．传播速度快 2．WiFi上网是当今广泛使用的一种无线网络传输技术，它快递信息用到的是（ ） A．红外线 B．紫外线 C．电磁波 D．超声波 3．八月桂花盛开，微风吹过，飘来阵阵花香，这说明（ ） A．分子非常小 B．分了间有相互作用力 C．分子是可分的 D．分子处在无规则运动中 4．铜常被用来制作导线，因为它具有（ ） A．良好的导电性 B．良好的导热性 C．良好的弹性 D．较大的硬度 5．以下关于内能的说法正确的是（ ） A．0℃的物体没有内能 B．做功和热传递都可以改变物体的内能 C．汽油机的做功冲程将机械能转化为内能 D．热量总是从内能大的物体向内能小的物体传递 6．关于水沸腾时的特点，下列说法正确的是（ ） A．水只在表面发生剧烈汽化B．水只在内部发生剧烈汽化 C．持续加热，水温不断上升 D．持续加热，水温保持不变 7．下列做法不符合安全用电原则的是（ ） A．可用铜丝代替熔丝 B．电冰箱的金属外壳应该接地线 C．控制电灯的开关必须接在火线上 D．使用测电笔时，手要接触笔尾金属电极 8．可燃冰是一种藏在深海海底的新型能源，1m3可燃冰可转化为164m3的天然气 和0.8m3的水，下列关于可燃冰说法错误的是（ ） A．可燃冰是不可再生能源B．1m3可燃冰比0.8m3的水质量小 C．可燃冰形成在压强较大的环境中 D．相同体积的可燃冰和天然气完全燃烧后，可燃冰释放的热量多 9．用素描笔在纸上画一条线，再用放大镜仔细观察，发现这条线是“断裂”，将 100ml的酒精和100ml的水混合后，发现总体积小于200ml．基于上述现象所设想 的物质微观结构模型较为合理的是（ ） A．物质是由微粒组成的，微粒之间有空隙 B．固体是由微粒组成的，液体是连成一片的 C．液体是由微粒组成的，固体是连成一片的 D．物质由微粒组成的，各个微粒在一起，形成我们看到的连续体 10．射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一 现象得出了以下结论：①弓弦对箭施加的力改变了箭的运动状态：②弓弦的弹性 势能转化为箭的动能； ③箭由于惯性作用仍能继续飞行；④在空中飞行的箭若 不受任何力作用，将处于静止状态，其中说法正确的是（ ） A．只有① B．只有①②C．只有①②③ D．①②③④都正确 11． 用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体 比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时 间更长，以下关于该实验的操作及分析错误的是（ ） A．水比煤油的比热容大 B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀 C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间 D．相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大 12．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电 压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究， 器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻 （5Ω、10Ω、20Ω）及导线若 干，以下说法正确的是（ ）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V B．要获得3组实验数据，电压预设值范围可以为1V﹣4V C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小 D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动 变阻器 二、填空题（共9小题，每空1分，满分22分） 13．如图所示实验，用 判断通电螺线管周围各点的磁场方向，为了探究通 电螺线管磁极的极性与电流方向是否有关，应该采取的操作是 ． 14．我国首架拥有完全自主知识产权的大型客机c919在上海浦东机场成功起飞． 飞机装有无锡某企业生产的3D打印钛合金零件，3D打印技术之就是在高能激光 的作用下．钛合金粉末会 （选填“吸收”或“放出”）热量， （填 物态变化名称）成液态，然后成型． 15．用如图所示的装置研究动能大小与速度的关系时．应让同一小车从斜面的 高度处从静止滑下，小车撞击木块的过程中，对木块 （选填“做功”“不 做功”）． 16．小明想测量无锡地铁的运行速度．他测得地铁从堰桥站出发到达锡北运河站 时间为2min，在手机中用“百度地图”截取了一段地图（如图所示）．用刻度尺测 得地图上两站间的距离为 cm，若地图上1cm等于实际1km，则地铁在两 站之间的平均速度为 km/h．17．小华在探究影响滑动摩擦力大小因素时，用如图所示的方式测量滑动变阻器 的滑动摩擦力大小，这样操作的错误是 ，纠正错误后，应拉动弹簧测力计 使木块做 运动．若在木块上再放一个砝码，则木块运动时受到的滑动摩 擦力将 （选填“变大”或“不变”）． 18．用如图所示的装置探究光的反射定律．为了在硬纸板上同时呈现入射光束和 反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜 ，并 保持硬纸板A、B两部分在 ，为了探究反射角与入射角的大小关系，需要 多次改变 ． 19． 如图所示，用动滑轮匀速提起重3N的物体，拉力F为2N，物体在10s内上升 1m．在此过程中，动滑轮的机械效率为 ，拉力F的功率为 W，若 要提高动滑轮提升物体的效率，可以采取的措施是： ． 20． 探究压力的作用效果与受力面积的关系时，分别采用如图甲、乙所示的两种 方法．用两只手的食指分别压在铅笔两端． （1） 的方法不合理，该方法未控制 相等． （2）图甲中．铅笔笔尖面积是0.5mm2，两手指均用2N的力对压铅笔两端．则笔尖 对手指的压强为 Pa．21．用如图所示的甲乙两种液体质量和体积的关系图象．甲的密度为 g/cm3，将体积相等的两种液体分别倒入相同容器中，则 （选填“甲”和 “乙”）液体对容器底部的压强大． 三、解答题（共6小题，满分32分） 22．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R 和R 均为电 1 2 阻丝，电烤箱在低温档正常工作0.5h所消耗的电能是 kW•h，R 的阻值是 2 Ω． 220V 额定电压 额定功率 高温档 1100W 低温档 440W 23．按要求作图（1）请在图甲中画出物体AB经过平面镜所成的像． （2）如图乙所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时 刻度尺受力示意图． （3）图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S 接1时，只有L 、L 亮，开关接2时，只有灯L 、L 亮． 1 2 3 4 24．图甲是某型号视频展示台，其摄像头中的镜头相当于一个焦距可调的凸透镜 使用时，将物品放在展示台的摄影面板上． （1）该视频展示台摄像头的镜头焦距可调范围为5.4mm﹣64.8mm，把一张照片 放在投影面板上，镜头离投影面板的距离为40cm，照片通过镜头成的像是 A．放大的实像 B．缩小的实像 C．放大的虚像 D．缩小的虚像 （2）与视频展示台配套使用的投影幕是依靠电动机来控制升降的，小明用如图乙 所示的电路进行模拟研究，电路中直流电动机的线圈电阻为 2Ω，Rφ为阻值是 10Ω的定值电阻，电源电压保持12V不变，闭合开关S，当电动机正常工作时，匀 速提升重为0.4N的物体，此时电压表示数为6V，求： ①电动机正常工作时，通过电阻Rφ的电流是多大？ ②电动机正常工作2秒所消耗的电能是多少？ ③若电动机正常工作时，有5%的机械能用来提升物体，物体在2秒内上升的高度 是多少？ 25．同学们用空塑料瓶和细沙等实验器材探究影响浮力大小因素，（g取10N/kg，ρ =1×103kg/m3） 水 （1）为了测出塑料瓶的体积，进行如下操作， ①把天平放在水平桌面上，调节天平平衡，在左盘中放入盛有适量水的烧杯，通 过増减砝码和移动游码使天平再次平衡，所加砝码和游码的位置如图甲所示，烧 杯和水的总质量为 g． ②在空塑料瓶中装入适量细沙，拧紧瓶盖，在瓶颈系一细绳，手拿细绳将塑料瓶 完全浸没于烧杯的水中（瓶没有接触烧杯，水未溢出），通过増减祛码和移动游码 使天平再次获得平衡，所用砝码总质量和游码所示质量之和为167g，塑料瓶的体 积是 cm3． （2）同学们根据生活经验提出了如下三种猜想，并举出了相应的实例 猜想一，浮力的大小与物体的密度有关，实例：铁块可以在水中下沉，木头可以浮 在水面上 猜想二，浮力的大小与液体的密度有关，实例：鸡蛋可以在水中下沉，在盐水中可 以浮起来 猜想三，浮力的大小与浸入液体的深度有关，实例：在游泳池里，人越往下蹲感觉 到水向上托自己的力越大 为了验证以上猜想是否正确，同学们选择了装入细沙的塑料瓶和其他实验器材进 行探究，实验过程如图乙所示． ①根据实验步骤d和 （填序号），可以确定猜想二是正确的；②根据实验步骤c和d可以验证猜想三是 （选填“正确”或“错误”）； 对该猜想对应的实例，合理的解释是 ． ③要验证猜想一是否正确，可以在塑料瓶中 后再进行探究． ④同学们讨论认为，猜想一和猜想二中的实例反应了物体的浮与沉可能与密度有 关，要选用一个能漂浮在图 e 中盐水上的物体时，物体的密度应小于 g/cm3（计算结果保留1位小数）． 26．小明和小华测量定额电压为2.5V的小灯泡的额定功率 （1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整． ②闭合开关前，应将滑动变阻器处在最 （填写“左”或“右”）端． ③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电 流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线 柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且 各器材，导线均完好，则电路故障可能是 ． ④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图 乙所示，则小灯泡的额定功率为 W． （2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的 电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负 接线柱应该接在C处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的 滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法． ①操作 ； ②如何判断： ． （3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源 电压保持3.5V不变，R 为阻值为10Ω的定值电阻，连接好电路后进行如下操作： 0（1）断开开关S ，闭合开关S和、S ，移动滑动变阻器滑片P，使电压表示数为 2 1 2.5V； （2）保持滑动变阻器滑片P位置不变，断开开关S ，闭合开关S、S ，读出电压表示 1 2 数为2.6V； 小灯泡的额电功率为 W（计算结果保留两位小数）． 27．图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底 的圆柱形容器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不 计，浮子通过孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可 以使浮子的位置随之上下移动，轻质细杆AB可绕O点旋转，A端与直杆底端相连 B端装有塞子，当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空气开始 被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一 定高度，AB杆处于水平位置时，塞子压住进水孔，进水孔停止进水． （1）为测出浮子上底面的面积，给你刻度尺、量筒和水，请完成实验 ①将浮子倒置后，用刻度尺测出浮子内的深度h ②将浮子装满水， ； ③浮子上底面的面积表达式：S = （用所测量物理量的符号表示） 上 （2）若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底 面的面积为10cm2，外界大气压为1.0×105Pa，浮子、直杆、细杆AB、塞子的重力 及所受浮力均不计，忽略所有摩擦，当进水孔停止进水时，浮子内的气体压强为 外界大气压强的1.2倍，求此时： ①浮子上底面所受内外气体压力差为多大？ ②OA长6cm，OB长4cm，塞子受到水的压力为多大？ （3）科学研究表明，一定质量的气体，在温度不变时，其压强与体积成反比，当进 水孔的水压过大时，塞子被冲开，水箱内的水位超过一定高度，会使水溢出，若通 过移动调节螺母的方法保证马桶正常使用，应如何移动调节螺母．2017 年江苏省无锡市中考物理试卷 一、选择题（共12小题，每小题2分，满分24分） 1．物理老师上课声音洪亮，大家听得很清楚，这里的“洪亮”是指声音的（ ） A．响度大 B．音量高 C．音色优美 D．传播速度快 【答案】A 【解析】 试题分析：声音的特征有：音调、响度、音色；上物理课时，物理老师声音洪亮，这里“洪亮” 指的是声音的大小，指响度大，故BCD不符合题意，故应选A。 【考点定位】响度 2．WiFi上网是当今广泛使用的一种无线网络传输技术，它快递信息用到的是（ ） A．红外线 B．紫外线 C．电磁波 D．超声波 【答案】C 【解析】 试题分析：WiFi利用了电磁波中的微波技术进行信息传输，故应选C。 【考点定位】电磁波的传播 3．八月桂花盛开，微风吹过，飘来阵阵花香，这说明（ ） A．分子非常小 B．分了间有相互作用力 C．分子是可分的 D．分子处在无规则运动中 【答案】D 【考点定位】扩散现象 4．铜常被用来制作导线，因为它具有（ ） A．良好的导电性B．良好的导热性 C．良好的弹性 D．较大的硬度 【答案】A 【解析】 试题分析：铜是导体，容易导电，具有良好的导电性，因此常被用来制造导线，故A符合题意； 故应选A。 【考点定位】物质的物理特征5．以下关于内能的说法正确的是（ ） A．0℃的物体没有内能 B．做功和热传递都可以改变物体的内能 C．汽油机的做功冲程将机械能转化为内能 D．热量总是从内能大的物体向内能小的物体传递 【答案】B 【考点定位】物体内能的改变；内能的概念；热传递；内燃机的四个冲程 6．关于水沸腾时的特点，下列说法正确的是（ ） A．水只在表面发生剧烈汽化 B．水只在内部发生剧烈汽化 C．持续加热，水温不断上升D．持续加热，水温保持不变 【答案】D 【解析】 试题分析：沸腾是液体表面和内部同时发生的汽化现象，故AB错误；水沸腾过程中继续加热， 水的温度保持不变，故C错误，D正确；故应选D。 【考点定位】沸腾及沸腾条件 7．下列做法不符合安全用电原则的是（ ） A．可用铜丝代替熔丝 B．电冰箱的金属外壳应该接地线 C．控制电灯的开关必须接在火线上 D．使用测电笔时，手要接触笔尾金属电极 【答案】A 【解析】 试题分析：当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起 不到保护作用了，故A不符合安全用电原则；家庭电路安装漏电保护器、用电器使用三线插 头都是为了防止漏电而采取的安全措施，故B符合安全用电原则；开关接在火线上，更换灯 泡时才能更安全，故C符合安全用电原则；使用测电笔时，手要与笔尾金属体接触，故D符合安全用电原则；故应选A。 【考点定位】安全用电原则 8．可燃冰是一种藏在深海海底的新型能源，1m3可燃冰可转化为164m3的天然气和0.8m3的 水，下列关于可燃冰说法错误的是（ ） A．可燃冰是不可再生能源 B．1m3可燃冰比0.8m3的水质量小 C．可燃冰形成在压强较大的环境中 D．相同体积的可燃冰和天然气完全燃烧后，可燃冰释放的热量多 【答案】B 【考点定位】燃料的热值；能源的分类 9．用素描笔在纸上画一条线，再用放大镜仔细观察，发现这条线是“断裂”，将100ml的酒 精和100ml的水混合后，发现总体积小于200ml．基于上述现象所设想的物质微观结构模型 较为合理的是（ ） A．物质是由微粒组成的，微粒之间有空隙 B．固体是由微粒组成的，液体是连成一片的 C．液体是由微粒组成的，固体是连成一片的 D．物质由微粒组成的，各个微粒在一起，形成我们看到的连续体 【答案】A 【解析】 试题分析：用放大镜或低倍显微镜对笔迹仔细观察，可以看到笔画是由许多黑色的小颗粒组 成的说明物质由微小的颗粒组成，发现这条线是“断裂”，说明微粒之间存在间隙；将 100mL的水和100mL的酒精充分混合，混合后水与酒精的总体积将小于200mL，正是由于 酒精分子和水分子之间有间隙，才会导致混合合总体积变小，故A正确； 故应选A。 【考点定位】分子动理论的其它内容及应用 10．射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一现象得出了以下结论：①弓弦对箭施加的力改变了箭的运动状态：②弓弦的弹性势能转化为箭的动能； ③箭由于惯性作用仍能继续飞行；④在空中飞行的箭若不受任何力作用，将处于静止状态， 其中说法正确的是（ ） A．只有① B．只有①② C．只有①②③ D．①②③④都正确 【答案】B 【考点定位】动能和势能的转化与守恒；力的作用效果；牛顿第一定律；惯性 11． 用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大 小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验 的操作及分析错误的是（ ） A．水比煤油的比热容大 B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀 C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间 D．相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大 【答案】C 【解析】 试题分析：相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化大的吸热能力 弱，比热容小，水的比热容大于煤油的比热容，故A正确；实验中搅拌器的作用是：使液体受 热均匀，故B正确；水和煤油的沸点不同，加热时间也不同无法比较比热容的大小，故C错误；由于煤油的比热容小，根据△t= ，质量相同的水和煤油，吸收相同的热量，煤油的温度比 水的温度升高得大，故D正确；故应选C。 【考点定位】比热容的概念 12．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验 中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、 滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若 干，以 下说法正确的是（ ） A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V B．要获得3组实验数据，电压预设值范围可以为1V﹣4V C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小 D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器 【答案】C【考点定位】欧姆定律的应用 二、填空题（共9小题，每空1分，满分22分） 13．如图所示实验，用 判断通电螺线管周围各点的磁场方向，为了探究通电螺线管 磁极的极性与电流方向是否有关，应该采取的操作是 ． 【答案】小磁针N极的指向；对调电源的正负极 【考点定位】通电螺线管的磁场 14．我国首架拥有完全自主知识产权的大型客机c919在上海浦东机场成功起飞．飞机装有无 锡某企业生产的3D打印钛合金零件，3D打印技术之就是在高能激光的作用下．钛合金粉末 会 （选填“吸收”或“放出”）热量， （填物态变化名称）成液态，然后成型． 【答案】吸收；熔化 【解析】 试题分析：钛合金粉末在高温下由固态变成液态，是熔化现象，需要吸热；然后按构件形状重 新结晶成型。 【考点定位】熔化与熔化吸热特点 15．用如图所示的装置研究动能大小与速度的关系时．应让同一小车从斜面的 高度处 从静止滑下，小车撞击木块的过程中，对木块 （选填“做功”“不做功”）． 【答案】不同；做功 【解析】 试题分析：在探究过程中，研究动能大小与速度的关系时，要控制质量一定，改变物体的速度，所以应让同一小车从斜面的不同高度从静止滑下；小车撞击木块的过程中，对木块施加了力， 且木块在小车的推动下移动了距离，对木块做功。 【考点定位】势能的影响因素 16．小明想测量无锡地铁的运行速度．他测得地铁从堰桥站出发到达锡北运河站时间为 2min，在手机中用“百度地图”截取了一段地图（如图所示）．用刻度尺测得地图上两站间的 距离为 cm，若地图上1cm等于实际1km，则地铁在两站之间的平均速度为 km/h． 【答案】2.00；60 【考点定位】速度与物体运动；长度的测量 17．小华在探究影响滑动摩擦力大小因素时，用如图所示的方式测量滑动变阻器的滑动摩擦 力大小，这样操作的错误是 ，纠正错误后，应拉动弹簧测力计使木块做 运 动．若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将 （选填“变大”或 “不变”）． 【答案】拉力不在水平方向；水平方向匀速直线；变大 【解析】 试题分析：如图，弹簧测力计没有水平拉动木块，即使木块进行匀速直线运动，木块受到的拉 力和滑动摩擦力也不是平衡力，因为它们不在同一直线上．所以要使滑动摩擦力等于弹簧测 力计的示数，弹簧测力计要水平拉动木块，使木块在水平面上进行匀速直线运动；若在木块 上再放一个砝码，接触面粗糙程度不变，压力增大，滑动摩擦力增大。【考点定位】探究摩擦力的大小与什么因素有关的实验 18．用如图所示的装置探究光的反射定律．为了在硬纸板上同时呈现入射光束和反射光束， 将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜 ，并保持硬纸板A、B两部 分在 ，为了探究反射角与入射角的大小关系，需要多次改变 ． 【答案】（1）垂直；（2）同一平面内；（3）入射光线AO的方向 【考点定位】光的反射定律 19．如图所示，用动滑轮匀速提起重3N的物体，拉力F为2N，物体在10s内上升1m．在此过 程中，动滑轮的机械效率为 ，拉力F的功率为 W，若要提高动滑轮提升物体 的效率，可以采取的措施是： ． 【答案】75%；0.4；增加提升的物重、减小动滑轮的重力、减小动滑轮与绳子之间的摩擦力 【解析】 试题分析：由图可知动滑轮绳子的有效股数为2，则绳端移动的距离：s=nh=2×1m=2m，拉力 做的总功：W =Fs=2N×2m=4J，有用功：W =Gh=3N×1m=3J，动滑轮的机械效率：η= 总 有×100%= ×100%=75%；拉力F的功率：P= = =0.4W；若要提高动滑轮提升物体的效 率，可以采取的措施是：增加提升的物重、减小动滑轮的重力、减小动滑轮与绳子之间的摩擦 力。 【考点定位】滑轮（组）的机械效率；FF：功率的计算 20．探究压力的作用效果与受力面积的关系时，分别采用如图甲、乙所示的两种方法．用两只 手的食指分别压在铅笔两端． （1） 的方法不合理，该方法未控制 相等． （2）图甲中．铅笔笔尖面积是0.5mm2，两手指均用2N的力对压铅笔两端．则笔尖对手指的压 强为 Pa． 【答案】（1）乙；压力；（2）4×106 【考点定位】探究压力的作用效果跟什么因素有关的实验 21．用如图所示的甲乙两种液体质量和体积的关系图象．甲的密度为 g/cm3，将体积相 等的两种液体分别倒入相同容器中，则 （选填“甲”和“乙”）液体对容器底部的 压强大． 【答案】1；甲【解析】 试题分析：由图象可知，当体积V=50cm3时，甲的质量为m =50g，则甲的密度ρ = = 甲 甲 =1g/cm3； 由图象知，在两种物质体积相同时（如都取V=50cm3），甲的质量较大，由公式ρ= 可知，甲物 质的密度较大，即ρ ＞ρ ；将体积相等的两种液体分别倒入相同容器中，则液体深度h相同， 甲 乙 且ρ ＞ρ ，由p=ρgh可知，甲液体对容器底部的压强大。 甲 乙 【考点定位】密度的计算；压强大小比较 三、解答题（共6小题，满分32分） 22．下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R 和R 均为电阻丝，电烤箱 1 2 在低温档正常工作0.5h所消耗的电能是 kW•h，R 的阻值是 Ω． 2 220V 额定电压 额定功率 高温档 1100W 低温档 440W 【答案】0.22；66 【考点定位】电功率与电能、时间的关系；电功率的计算23．请在图中画出物体AB经过平面镜所成的像． 【答案】如下图所示 【解析】 试题分析：先作出端点A、B关于平面镜的对称点A′、B′，再用虚线连接A′、B′，即为物体AB经 过平面镜所成的像，如上图所示。 【考点定位】平面镜成像的相关作图 24.如图所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示 意图． 【答案】如下图所示【考点定位】力的示意图 25.图是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L、 1 L 亮，开关接2时，只有灯L、L 亮． 2 3 4 【答案】如下图所示 【解析】 试题分析：由图可知，将灯泡L 的右端接线柱与电源正极连接，则可实现开关S接1时，只有 3 L、L 亮（L、L 并联），开关接2时，只有灯L、L 亮（L、L 并联），如上图所示。 1 2 1 2 3 4 3 4 【考点定位】实物的电路连接 24．图甲是某型号视频展示台，其摄像头中的镜头相当于一个焦距可调的凸透镜，使用时，将 物品放在展示台的摄影面板上．（1）该视频展示台摄像头的镜头焦距可调范围为5.4mm﹣64.8mm，把一张照片放在投影面 板上，镜头离投影面板的距离为40cm，照片通过镜头成的像是 A．放大的实像 B．缩小的实像 C．放大的虚像 D．缩小的虚像 （2）与视频展示台配套使用的投影幕是依靠电动机来控制升降的，小明用如图乙所示的电路 进行模拟研究，电路中直流电动机的线圈电阻为2Ω，Rφ为阻值是10Ω的定值电阻，电源电 压保持12V不变，闭合开关S，当电动机正常工作时，匀速提升重为0.4N的物体，此时电压 表示数为6V，求： ①电动机正常工作时，通过电阻Rφ的电流是多大？ ②电动机正常工作2秒所消耗的电能是多少？ ③若电动机正常工作时，有5%的机械能用来提升物体，物体在2秒内上升的高度是多少？ 【答案】（1）B；（2）①0.6A；②7.2J；③0.9m 【解析】 试题分析：（1）摄像头的镜头焦距可调范围f为5.4mm﹣64.8mm，镜头离投影面板的距离u 为40cm，摄像头的镜头相当于凸透镜当u＞2f时，凸透镜成倒立缩小的实像，故B正确；（2） ①根据串联电路电压的规律知：Uφ=U﹣U =12V﹣6V=6V；根据欧姆定律知通过电阻Rφ 电动机 的电流是：I= = =0.6A；②电动机正常工作 2 秒所消耗的电能是：W=U 电动机 It=6V×0.6A×2s=7.2J；③根据η= 得，电动机的机械能：W =ηW =5%×7.2J=0.36J，由 机械 电 W=Gh知，物体在2秒内上升的高度：h= = =0.9m。 【考点定位】生活中的透镜；功的计算公式的应用；欧姆定律的应用；电功的计算 25．同学们用空塑料瓶和细沙等实验器材探究影响浮力大小因素，（g取10N/kg，ρ 水 =1×103kg/m3）（1）为了测出塑料瓶的体积，进行如下操作， ①把天平放在水平桌面上，调节天平平衡，在左盘中放入盛有适量水的烧杯，通过増减砝码 和移动游码使天平再次平衡，所加砝码和游码的位置如图甲所示，烧杯和水的总质量为 g． ②在空塑料瓶中装入适量细沙，拧紧瓶盖，在瓶颈系一细绳，手拿细绳将塑料瓶完全浸没于 烧杯的水中（瓶没有接触烧杯，水未溢出），通过増减祛码和移动游码使天平再次获得平衡， 所用砝码总质量和游码所示质量之和为167g，塑料瓶的体积是 cm3． （2）同学们根据生活经验提出了如下三种猜想，并举出了相应的实例 猜想一，浮力的大小与物体的密度有关，实例：铁块可以在水中下沉，木头可以浮在水面上 猜想二，浮力的大小与液体的密度有关，实例：鸡蛋可以在水中下沉，在盐水中可以浮起来 猜想三，浮力的大小与浸入液体的深度有关，实例：在游泳池里，人越往下蹲感觉到水向上托 自己的力越大 为了验证以上猜想是否正确，同学们选择了装入细沙的塑料瓶和其他实验器材进行探究，实 验过程如图乙所示． ①根据实验步骤d和 （填序号），可以确定猜想二是正确的； ②根据实验步骤c和d可以验证猜想三是 （选填“正确”或“错误”）；对该猜想对 应的实例，合理的解释是 ． ③要验证猜想一是否正确，可以在塑料瓶中 后再进行探究． ④同学们讨论认为，猜想一和猜想二中的实例反应了物体的浮与沉可能与密度有关，要选用一个能漂浮在图e中盐水上的物体时，物体的密度应小于 g/cm3（计算结果保 留1位小数）． 【答案】（1）①133；②34；（2）①e；②错误；在游泳池里，人越往下蹲排开水的体积越大，人受 到的浮力越大，说明浮力的大小与物体排开液体的体积有关；③添加一些细砂；④1.1 对该猜想对应的实例，合理的解释是：在游泳池里，人越往下蹲排开水的体积越大，人受到的 浮力越大，说明浮力的大小与物体排开液体的体积有关；③要验证猜想一是否正确，即浮力 的大小与物体的密度有关，根据控制变量法要改变物体的密度，在物体体积不变时，在塑料 瓶中添加一些细砂可以改变塑料瓶整体的密度；④由a、c两图知，物体浸没在水中所受浮力： F =G﹣F′=0.4N﹣0.06N=0.34N；物体浸没在盐水中受到的浮力F ′=0.4N﹣0.02N=0.38N； 浮 浮 由阿基米德原理可得：F =ρ gV =0.34N﹣﹣﹣﹣﹣﹣（Ⅰ），F ′=ρ gV =0.38N﹣﹣﹣ 浮 水 排 浮 盐水 排 ﹣﹣﹣﹣（Ⅱ）浸没时V 相等，由（Ⅰ）（Ⅱ）可得盐水的密度： 排 ρ = = =1.1×103kg/m3=1.1g/cm3，物体的浮与沉与密度 盐水 有关，要选用一个能漂浮在图e中盐水上的物体时，物体的密度应小于1.1g/cm3。 【考点定位】探究浮力大小的实验 26．小明和小华测量定额电压为2.5V的小灯泡的额定功率（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整． ②闭合开关前，应将滑动变阻器处在最 （填写“左”或“右”）端． ③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示 数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有 触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且各器材，导线均完好，则电路故障 可能是 ． ④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，则 小灯泡的额定功率为 W． （2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了 在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在 C处 还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请 你说出接下来的操作及判断方法． ①操作 ； ②如何判断： ； ． （3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持 3.5V不变，R 为阻值为10Ω的定值电阻，连接好电路后进行如下操作： 0 （1）断开开关S，闭合开关S和、S，移动滑动变阻器滑片P，使电压表示数为2.5V； 2 1 （2）保持滑动变阻器滑片P位置不变，断开开关S，闭合开关S、S，读出电压表示数为2.6V； 1 2 小灯泡的额电功率为 W（计算结果保留两位小数）． 【答案】（1）①如下图所示；②左；③变阻器断路；④0.75；（2）①分别将电压表的负接线柱接 在C处和D处，分别记下电压表的示数和电流表的示数U 、I ，U 、I 滑片，比较 与 的 C C D D大小；②若 ＞ ，说明电流表的分压较电压表的分流作用大，为避免电流表分得的电压 对电压表测量的影响，要将电压表的负接线柱应该接D处；若 ＜ ，说明电压表的分流 较电流表的分压作用大，为避免电压表的分流对电流表测量的影响，要将电压表的负接线柱 应该接C；（3）0.72 表测灯的电压是准确的，而电流表测通过电压表与灯的总电流；②若 ＞ ，说明电流表 的分压较电压表的分流作用大，为避免电流表分得的电压对电压表测量的影响，要将电压表的负接线柱应该接D处；若 ＜ ，说明电压表的分流较电流表的分压作用大，为避免电 压表的分流对电流表测量的影响，要将电压表的负接线柱应该接C；（3）在上面的第2次操 作中，保持持滑动变阻器滑片P位置不变，断开开关S，闭合开关S、S，读出电压表示数为 1 2 2.6V；此时定值电阻与变阻器串联，根据串联电路的电压规律，变阻器的电压U =3.5V﹣ 滑 2.6V=0.9V，根据分压原理， ，即 ，R = Ω；故在第1次操作中，由 滑 串联电路的规律和欧姆定律，通过变阻器的电流即灯的额定电流：I = = L A；故灯的额定功率：P =U I =2.5V× A≈0.72W。 L L L 【考点定位】电功率的测量 27．图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容 器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不计，浮子通过孔套在直 杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻 质细杆AB可绕O点旋转，A端与直杆底端相连，B端装有塞子，当水箱的进水孔进水，水面 接触到浮子下端后，浮子内的空气开始被封闭压缩，随着水位继续上升，浮子上升带动直杆 向上运动，当水位上升到一定高度，AB杆处于水平位置时，塞子压住进水孔，进水孔停止进 水． （1）为测出浮子上底面的面积，给你刻度尺、量筒和水，请完成实验 ①将浮子倒置后，用刻度尺测出浮子内的深度h ②将浮子装满水， ；③浮子上底面的面积表达式：S = （用所测量物理量的符号表示） 上 （2）若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底面的面积为 10cm2，外界大气压为1.0×105Pa，浮子、直杆、细杆AB、塞子的重力及所受浮力均不计，忽略 所有摩擦，当进水孔停止进水时，浮子内的气体压强为外界大气压强的1.2倍，求此时： ①浮子上底面所受内外气体压力差为多大？ ②OA长6cm，OB长4cm，塞子受到水的压力为多大？ （3）科学研究表明，一定质量的气体，在温度不变时，其压强与体积成反比，当进水孔的水压 过大时，塞子被冲开，水箱内的水位超过一定高度，会使水溢出，若通过移动调节螺母的方法 保证马桶正常使用，应如何移动调节螺母． 【答案】（1）②利用量筒测出浮子里面水的体积V；③ ；（2）20N；30N；（3）当进水孔的水压 过大时，应适当向下移动螺母，使浮子内部的压强变大，A受到的向上的拉力就变大，根据杠 杆的平衡条件可知塞子受到的压力就变大，则塞子就不容易冲开 浮子上底面所受内外气体压力差：△F= pS=2×104Pa×10×10﹣4m2=20N，方向向上；②浮子上 底面所受内外气体压力差△F=20N，由于△浮子通过孔套在直杆上，则浮子对直杆A端向上的 作用力为F= F=20N，以细杆AB为研究对象，AB处于水平位置时，其两端受力情况如下图 A 所示： △ 根据杠杆的平衡条件可得：F•OA=F •OB，所以，塞子受到水的压力：F = = A B B =30N；（3）当进水孔的水压过大时，应适当向下移动螺母，减小浮子内部气体的体积，使浮子内部的压强变大，则A端受到的向上的拉力就变大，根据杠杆的平衡条件可知塞子对水的压 力就变大，则塞子就不容易冲开。 【考点定位】杠杆的平衡条件；大气压强的存在；气体压强跟体积的关系
