2023 年无锡市初中学业水平考试
物理试题
一、选择题（本题共 12小题，每小题2分，共24分，每小题给出的四个选项中只有一个正
确）

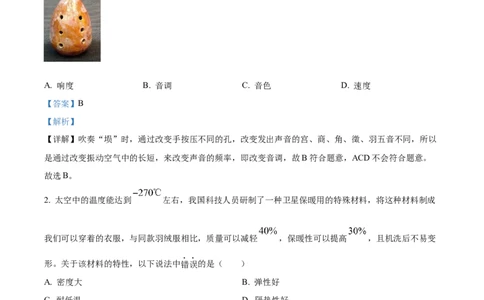

1. 如图是我国最早的乐器之一“埙”，吹奏时能发出宫、商、角、徵、羽五音，相当于现在的do、re、
mi、sol、la。五音是指声音的（ ）
A. 响度 B. 音调 C. 音色 D. 速度
【答案】B
【解析】
【详解】吹奏“埙”时，通过改变手按压不同的孔，改变发出声音的宫、商、角、徵、羽五音不同，所以
是通过改变振动空气中的长短，来改变声音的频率，即改变音调，故B符合题意，ACD不会符合题意。
故选B。
2. 太空中的温度能达到 左右，我国科技人员研制了一种卫星保暖用的特殊材料，将这种材料制成
我们可以穿着的衣服，与同款羽绒服相比，质量可以减轻 ，保暖性可以提高 ，且机洗后不易变
形。关于该材料的特性，以下说法中错误的是（ ）
A. 密度大 B. 弹性好
C. 耐低温 D. 隔热性好
【答案】A
【解析】
【详解】A．由题意可知，质量可以减轻 40% ，即密度小，故A错误，符合题意；
B．机洗后不易变形，即弹性好，故B正确，不符合题意；
CD．保暖性可以提高 30% ，能在太空 −270℃环境中使用，即隔热性好，能耐低温，故CD正确，不符
合题意。
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故选A。

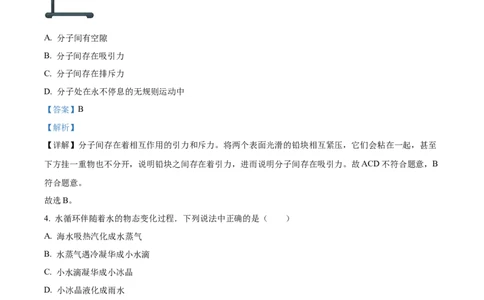

3. 如图所示，将两个表面光滑的铅块相互紧压，它们会粘在一起，下方可以挂起重物，该现象主要说明了
（ ）
A. 分子间有空隙
B. 分子间存在吸引力
C. 分子间存在排斥力
D. 分子处在永不停息的无规则运动中
【答案】B
【解析】
【详解】分子间存在着相互作用的引力和斥力。将两个表面光滑的铅块相互紧压，它们会粘在一起，甚至
下方挂一重物也不分开，说明铅块之间存在着引力，进而说明分子间存在吸引力。故ACD不符合题意，B
符合题意。
故选B。
4. 水循环伴随着水的物态变化过程．下列说法中正确的是（ ）
A. 海水吸热汽化成水蒸气
B. 水蒸气遇冷凝华成小水滴
C. 小水滴凝华成小冰晶
D. 小冰晶液化成雨水
【答案】A
【解析】
【详解】A．海水吸热由水变成水蒸气，是汽化现象，故A正确；
B．水蒸气遇冷变成小水滴，是液化现象，故B错误；
C．小水滴变成小冰晶，是凝固现象，故C错误；
D．小冰晶变成雨水，是熔化现象，故D错误。
故选A。
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
5. 如图所示，天舟六号货运飞船距离天和核心舱 ，正以相对核心舱 的速度向核心舱匀速直
线运行。下列说法中正确的是（ ）
A. 后天舟六号到达天和核心舱
B. 以天和核心舱为参照物，天舟六号是静止的
C. 以天舟六号为参照物，天和核心舱是静止的
D. 以天舟六号为参照物，天和核心舱是运动的
【答案】D
【解析】
【详解】A．天舟六号货运飞船距离天和核心舱 19m ，正以相对核心舱 0.2m/s 的速度向核心舱匀速直线
运行，所以天舟六号到达天和核心时间
故A错误；
B．以天和核心舱为参照物，天舟六号逐渐靠近天和核心舱，位置发生变化，所以是运动的，故B错误；
CD．以天舟六号为参照物，天和核心舱逐渐靠近天舟六号，位置发生变化，所以天和核心舱是运动的，故
C错误，D正确。
故选D。
6. 如图所示，用手拉弹簧使弹簧伸长，弹簧发生了弹性形变。关于该实验，下列说法中错误的是（ ）
A. 说明力能改变物体的形状
B. 拉弹簧的力越大弹簧伸长越长
C. 发生形变后的弹簧对手指产生弹力
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
D. 手对弹簧的拉力和弹簧对手的拉力是一对平衡力
【答案】D
【解析】
【详解】A．用手拉弹簧使弹簧伸长，即用力使弹簧形状改变，所以说明力能改变物体的形状，故A正确，
不符合题意；
B．由于在弹性限度内，弹簧伸长量与弹簧受到拉力成正比，所以拉弹簧的力越大弹簧伸长越长，故B正
确，不符合题意；
C．由于力的作用是相互的，手对弹簧有力的作用，所以发生形变后的弹簧对手指产生弹力，故C正确，
不会符合题意；
D．手对弹簧的拉力的受力物体是弹簧，弹簧对手的拉力的受力物体是手，两个力大小相等、方向相反，
所以是一对相互作用力，故D错误，符合题意。
故选D。

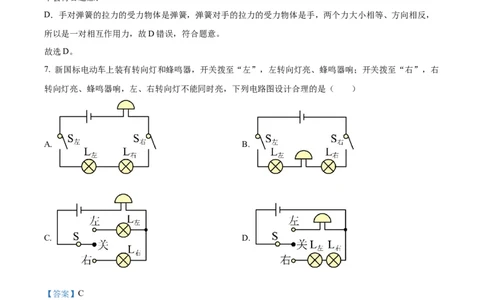

7. 新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右
转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计合理的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由题意可知，左右转向灯独立工作，互不影响，是并联的；左右转向灯任何一个亮，蜂鸣器都响，
说明蜂鸣器在干路上，用一个单刀双掷开关控制，保证左、右转向灯不能同时亮，故C符合题意。ABD不
符合题意。
故选C。
8. 在水平地面上铺一张白纸，将皮球表面涂黑，使其分别从不同高度处自由下落，在纸上留下黑色圆斑
A、B，如图所示。下列说法中正确的是（ ）
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 皮球下落过程中动能转化为重力势能
B. 皮球落地发生形变的过程中动能转化为弹性势能
C. 形成圆斑B时皮球是从更高处下落的
D. 形成圆斑A时皮球接触地面后形变程度更小
【答案】B
【解析】
【详解】A．球在下落的过程中，高度减小，重力势能减小，速度变大，动能变大，重力势能转化为动能，
故A错误；
B．当球接触地面时，球会发生形变，球的动能转化为球的弹性势能，故B正确；
CD．球的动能越大，转化成的弹性势能越大，则小球的形变越大，在地面上形成的圆斑较大，故形成圆斑
A时皮球接触地面后形变程度更大，即从更高处下落的，故CD错误。
故选B。
9. 如图所示，是小明家安装的电能表．下列说法中正确的是（ ）
A. 该电能表的示数为
B. 用该电能表和秒表可以估测家中用电器的实际功率
C. 家庭电路中正确的安装次序是：进户线、总开关、电能表
D. 家中用电器消耗 电能，该电能表指示灯闪烁3000次
【答案】B
【解析】
【详解】A．该电能表的示数为 ，故A错误；
B．记录该电能表指示灯闪烁的次数，用秒表测量闪烁一定次数所用的时间，则电能表消耗的电能
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
估测家中用电器的实际功率
故B正确；
C．家庭电路中正确的安装次序是：进户线、电能表、总开关，故C错误；
D．家中用电器消耗 电能，该电能表指示灯闪烁3000次，故D错误。
故选B。
10. 如图所示，是一款“挪车神器”，交警可以通过手机操控该设备进入违停车辆底部，托举起车辆进行
移除，关于该“挪车神器”，下列说法中正确的是（ ）
A. 托起车辆上升一段距离，对车辆做功
.
B 托着车辆水平匀速移动，对车辆做功
C. 采用履带式车轮是通过增大与地面的接触面积减小摩擦
D. 通过手机操控是利用超声波传递信息
【答案】A
【解析】
【详解】A．挪车神器给车辆向上的力托起车辆，车辆在力的方向上上升一段距离，因此挪车神器对车辆
做功，故A正确；
B．托着车辆水平匀速移动，托力竖直向上，移动的距离在水平方向，竖直方向没有移动距离，因此挪车
神器对车辆不做功，故B错误；
C．采用履带式车轮是在压力一定时，通过增大与地面的接触面积减小对地面的压强，故C错误；
D．手机能够发射和接收电磁波，通过手机操控是利用电磁波传递信息，故D错误。
故选A。
11. 如图所示，是《天工开物》中记载的我国传统提水工具“桔槔”，用绳子系住一根直的硬棒的O点作
为支点，A端挂有重为40N的石块，B端挂有重为20N的空桶，OA长为1.2m，OB长为0.6m。使用时，人
向下拉绳放下空桶，装满重为100N的水后向上拉绳缓慢将桶提起。硬棒质量忽略不计，下列说法中正确
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
的是（ ）
A. 向下拉绳放下空桶时桔槔为省力杠杆
B. 向下拉绳放下空桶时拉力为
C. 向上拉绳提起装满水的桶时桔槔为费力杠杆
D. 向上拉绳提起装满水的桶时拉力为
【答案】D
【解析】
【详解】A．向下拉绳放下空桶时，动力臂小于阻力臂，是费力杠杆，故A错误；
B．向下拉绳放下空桶时，根据杠杆的平衡条件可知
G ·OA=（G +F）·OB
石 桶
即
40N 1.2m=（20N+F） 0.6m
解之可得：F=60N，故B错误； × ×
C．向上拉绳提起装满水的桶时，动力臂大于阻力臂，是省力杠杆，故C错误；
D．向上拉绳提起装满水的桶时，根据杠杆的平衡条件可知：
G ·OA=（G +G -Fˊ）·OB
石 桶 水
即
40N 1.2m=（20N+100N-Fˊ） 0.6m
解得Fˊ=40N，故D正确。 × ×
故选D。
12. 用如图所示的电路测量额定电压为 的小灯泡 的额定功率。调节电阻箱 ，使它接入电路的阻
值为 。闭合开关 ，移动滑动变阻器的滑片 ，使电压表示数为 ，保持滑片 的位置不变、
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
闭合开关 ，断开开关 ，此时电压表示数为 ，断开开关 ，调节电阻箱 ，使它接入电路的阻值
为 ，闭合开关 ，此时电压表示数为 。则小灯泡的额定功率为（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由图知道，当闭合开关 ，移动滑动变阻器的滑片 ，使电压表示数为 时，是灯泡与
滑动变阻器串联的电路，电压表测量灯泡两端的电压，灯泡正常发光，由欧姆定律知道，此时
①
保持滑片 的位置不变、闭合开关 ，断开开关 ，此时变阻箱与滑动变阻器串联的电路，电压表测量
变阻箱两端的电压，由欧姆定律知道，此时
②
断开开关 ，调节电阻箱 ，使它接入电路的阻值为 ，闭合开关 ，此时电压表示数为 ，由欧
姆定律知道，此时
③
由①②③解得
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
由 知道，小灯泡的额定功率
故C符合题意，ABD不符合题意。
故选C。
二、填空题（本题共12小题，每空1分，共36分）
的
13. 如图所示、系在细绳上 乒乓球在竖直方向静止不动，将正在发声的音叉慢慢靠近并接触乒乓球，观
察到乒乓球被弹起，说明声音是由物体_____产生的，音又发出的声音通过_____传入我们的耳中。
【答案】 ①. 振动 ②. 空气
【解析】
【详解】[1]将正在发声的音叉慢慢靠近并接触静止的乒乓球，观察到乒乓球被弹起，是音叉的振动推动乒
乓球弹起，此现象说明声音是由物体的振动产生的。
[2]声音的传播需要介质，我们听到音叉振动的声音是由空气传入人的耳朵的。
14. 如图所示，平面镜M水平放置，白色纸板竖直地立在平面镜上，纸板由A、B两部分组成，可绕接缝
翻折。使一束光紧贴纸板A射向镜面上的O点，只有当纸板B翻折至图中位置时，才能观察到纸板B
上呈现反射光线，可知反射光线、入射光线和法线在_______________，此时角度 为 ，则 为
_______________，将一束光沿 方向入射，则反射光将沿_______________方向射出。
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 同一平面内 ②. 40° ③. OE
【解析】
【详解】[1]反射光线、入射光线和法线都呈现在白色纸板上，在同一个平面上，所以可知在光的反射现象
中，反射光线、入射光线和法线在同一个平面内。
[2]由光的反射定律可知，反射角等于入射角，所以入射角为40°时，反射角也等于40°。
[3]由于在光的反射现象中，光路是可逆的，所以将一束光沿原来的反射光路方向入射，则反射光将沿原来
的入射光路射出，故反射光将沿OE方向射出。
15. 用如图所示的装置探究冰的熔化特点，将装有适量碎冰的试管置于烧杯内的温水中，冰
_______________热量，温度升高。当冰开始熔化时，温度计的示数如图所示为_______________ ，冰在
熔化过程中温度计的示数_______________，由此可知，冰属于晶体。
【答案】 ①. 吸收 ②. 0 ③. 保持不变
【解析】
【详解】[1]将装有适量碎冰的试管置于烧杯内的温水中，由于温水的温度高于碎冰，所以温水不断失去热
量，碎冰不断吸收热量，温度不断升高。
[2]观察图中温度计发现，分度值为1℃，温度计中液柱面指示在0℃刻度线，所以温度计的示数为0℃。
[3]冰在熔化过程中，不断吸热，但温度不变，所以温度计的示数保持不变，由于冰有固定熔点，所以冰属
于晶体。
16. 某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡便会一闪一闪，地板下方
铺设的结构如图所示，当踩踏地板时，固定在地板下方的磁铁往复运动、使固定在地面上的弹簧线圈做
______。磁感线运动，闭合电路中产生______，小灯泡发光。
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 切割磁感线运动 ②. 感应电流
【解析】
【详解】[1][2]由图可知，固定在地板下方的磁铁位于线圈内部，当磁铁上下往复运动时，线圈就会切割磁
感线运动，根据电磁感应现象可知，线圈中就会产生感应电流，使小灯泡发光。
17. 如图所示，在探究阻力对物体运动的影响时，每次让小车从斜面的_______________处由静止释放，让
小车到达水平面时，获得相同的速度，小车在水平面运动时，所受的_______________和支持力是一对平
衡力，先后在水平面上铺设粗糙程度不同的材料，通过比较小车在水平面上运动的_______________来比
较阻力对物体运动的影响。
【答案】 ①. 相同高度
②. 重力 ③. 距离
【解析】
【详解】[1]探究阻力对物体运动的影响时，应控制小车到达水平面时的初速度相同，所以让小车从斜面的
相同高度处由静止释放。
[2]小车在水平面运动时，受到重力作用在小车上，受到的支持力也作用在小车上，两个力大小相等，方向
相等，作用在同一条直线上，所以小车受到的重力和支持力是一对平衡力。
[3]实验中运用转换法，将阻力对物体运动的影响转换为小车在水平面上运动的距离，所以通过比较小车在
水平面上运动的距离来比较阻力对物体运动的影响。
18. 如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小纸屑，用干燥的丝绸在玻璃板上摩
擦，会观察到下方的小纸屑上下飞舞，跳跃不停。这是因为有机玻璃板被丝绸摩擦后带上了
_______________，能够_______________小纸屑，小纸屑接触玻璃板后迅速被弹开，这是因为它们带上了
同种电荷而相互_______________。
【答案】 ①. 电荷 ②. 吸引 ③. 排斥
【解析】
【详解】[1]由摩擦起电现象可知，物体通过摩擦可以带上电荷，所以有机玻璃板被丝绸摩擦后带上了电荷。
[2]由于带电体能吸引轻小物体，所以有机玻璃板带上了电荷，能吸引小纸屑。
[3]小纸屑接触玻璃板后迅速被弹开，因为小纸屑接触玻璃板后，带上了与有机玻璃板相同的电荷，由于同
种电荷相互排斥，所以小纸屑又被弹开。
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
19. 如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，用力将活塞迅速下压，棉花会立即
燃烧，下压过程中活塞对筒内空气______，空气的______能增大，该能量转化过程与汽油机的______冲程
相同。
【答案】 ①. 做功 ②. 内 ③. 压缩
【解析】
【详解】[1][2]将活塞迅速下压，活塞对压缩引火仪内的空气做功，活塞的机械能转化为空气的内能，空气
内能增大，温度升高，达到棉花的着火点而燃烧。
[3]汽油机的压缩冲程中，活塞压缩汽油和空气的混合物做功，活塞的机械能转化为混合气体的内能，所以
与该过程的能量转化与汽油机的压缩冲程相同。
20. 如图所示，是超市常用的塑料袋封口夹电路原理图，电源电压为 ，电热丝R阻值为 。闭合开关
S，电热丝温度升高，利用电流的_______________效应实现高温封口， 内产生的热量为
_______________J，若使用时总把塑料袋烫坏，可以_______________（选填“增大”或“减小”）电热丝
的阻值。
【答案】 ①. 热 ②. 75
③. 增大
【解析】
【详解】[1]塑料袋封口夹是当电热丝有电流通过时，电热丝能发出热量，所以利用电流的热效应实现高温
封口的。
[2]电源电压为 5V ，电热丝R阻值为 1Ω ，则3s 内产生的热量
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
[3]使用时总把塑料袋烫坏，即产生热量过多，则需要减小电热丝的功率，由 可知，电压一定时，
增大电阻，可以减小电热丝的功率。
21. 我国的乌东德、白鹤滩、溪洛渡、向家坝、三峡、葛洲坝水电站实现联合调度，标志着世界最大的
“清洁能源走廊”已形成。水力发电是将水的_______________能转化为电能，水能是_______________
（选填“可再生”或“不可再生”）能源，水电站年均发电量可达 ，若这些电量改用煤进行
火力发电，效率为 ，煤的热值为 ，则需要用煤_______________ 。
【答案】 ①. 机械
②. 可再生 ③. 9×1010
【解析】
【详解】[1]水力发电是通过水冲击涡轮机，带动发电机发电，所以是将水的机械能转化为电能。
[2]水能能够从大自然源源不断的获取，所以水能是可再生能源。
[3]水电站年均发电量可达1.08×1018J，若这些电量改用煤进行火力发电，效率为40%，则需要用煤
22. 如图所示，是安装在某种塔式起重机吊臂一侧的滑轮组，某次匀速起吊 的物体时，上升 ，
用时 ，滑轮组的机械效率是 ，则所做有用功是_______________J，总功是_______________J，拉
力F的功率是_______________W。（g取 ）
【答案】 ①. 3×104 ②. 3.75×104 ③. 2.5×103
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】[1]物体的重力
G=mg=600kg×10N/kg=6000N
滑轮组所做有用功
W =Gh=6000N×5m=3×104J
有
[2]由 得，滑轮组所做总功
[3]拉力F的功率
23. 要配制 密度为 的盐水，器材有：托盘天平（砝码有 各1个，2个
）、水（密度为 ）、盐、烧杯等。水加入盐后体积变化忽略不计。
（1）称量所需水的质量，将天平放在水平台面上，把游码移到标尺的______处，调节天平平衡，将烧杯
放在天平左盘，在右盘中加减砝码并移动游码，天平再次平衡后，所加砝码和游码的位置如图所示。则烧
杯质量为______g。保持游码位置不变，接下来的具体操作是：______，然后向烧杯中加水直至天平再次
平衡；
（2）称量所需盐的质量，在天平左、右盘中，各放入一张纸片，调节天平平衡；在右盘中加入 砝码，
将游码移到标尺的______g刻度线处，在天平左盘中加盐，直至天平再次平衡。
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 零刻度线
②. 46 ③. 在天平右盘中加90g砝码 ④. 4
【解析】
【详解】（1）[1]为了使用天平称量质量时，减小误差，应将天平放在水平台面上，把游码移到标尺的零
刻度线处，再调节天平平衡。
[2]烧杯质量等于砝码的质量与游码对应刻度之和，由图可知，标尺上分度值为0.2g，游码对应刻度为1g，
则烧杯质量
m =20g+20g+5g+1g=46g
杯
[3]由于要配制90mL密度为1.1g/cm3的盐水，水加入盐后体积变化忽略不计，则水的质量
m =ρV=1g/cm3×90cm3=90g
水
所以实验中需要水的质量为90g，故接下来的具体操作是先在天平右盘中加90g砝码，然后向烧杯中加水
直至天平再次平衡。
（2）[4]由于实验中需要盐的质量
m =m -m =ρ V -m =1.1g/cm3×90cm3-90g=9g
盐 盐水 水 盐水 盐水 水
所以需要称量9g盐，由于右盘中加入了5g砝码，故需要将游码移到标尺的4g刻度线处。
24. 将气球吹大，用夹子把口封紧，剪取一段 长的吸管，用胶带把它固定在气球上．将一根细绳穿
过吸管水平拉直，两端固定。把气球封口的夹子松开，气体向后喷出，气球向前运动，说明了_____；运
动过程中气球与吸管保持相对静止．如图所示是气球运动时每隔 。的频闪照片，则气球从A位置运动
到B位置过程中做_____（选填“匀速”或“变速”）直线运动，实际路程是_____m，速度为_____ 。
【答案】 ①. 力可以改变物体的运动状态 ②. 变速 ③. 2.2 ④. 1.1
【解析】
【详解】[1]把封口的夹子松开，气球向左喷出空气的同时由静止开始向右运动，这是因为力的作用是相互
的，喷气的同时，气球也受到了空气对它的反作用力，因此使气球由静止变为运动的力的施力物体是空气，
此现象说明力可以改变物体的运动状态。
[2]气球从A位置运动到B位置过程中，相同时间通过的路程不相等，因此气球做变速运动。
[3]从A到B的过程中，估测每段的路程分别相当于3、4、5、6段吸管的长度，四个位置各站一个长度，
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
则气球运动实际路程估测为
[4]气球从A到B的过程中共经历4个拍照间隔，气球运动的速度
三、解答题（本题共6小题，共40分．其中26、30题应写出必要的解题过程）
25. 按要求作图：如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。
【答案】
【解析】
【详解】在水平桌面上匀速拉动木块，则木块做匀速直线运动运动，处于平衡状态，所以木块所受拉力F
和摩擦力f是一对平衡力，两个力大小相等、方向相反，作用点在木块的几何中心上，如下图所示：
26. 磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。
【答案】
【解析】
【详解】根据磁极之间的相互作用规律可知，小磁针左侧磁体为N极，右侧磁体为S极，磁感线从N极指
向S极，如图所示：
27. 用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】
【解析】
【详解】火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切
断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如图所示：
28. 2023年5月13日，“恩平20—4钻采平台”的安装，创造了我国海上油气平台浮托安装重量的新纪录，
浮托安装类似于运动员挺举过程，巧妙地利用海上潮汐的自然力进行安装。如图所示，涨潮时，工程船托
运平台组块驶入已经固定在海中的导管架的槽口，落潮时把平台组块插尖顺势从高位下降安装到导管架接
口上。工程船满载时的排水量为 ，所安装的平台组块质量为 。（g取
）
（1）工程船满载航行在海面上时，受到的浮力为多大？
（2）平台组块所受重力大小为多少？
（3）若涨潮前，插尖低于接口 ，涨潮时，工程船和平台组块缓慢向上浮起，使得插尖比接口高
。则在此过程中，工程船对平台组块竖直向上做功为多少？
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】（1）5.35×108N；（2）1.55×108N；（3）3.1×108J
【解析】
【详解】解：（1）工程船满载时的排水量为 ，航行在海面上时，处于漂浮状态，由沉浮条件
可知，受到的浮力等于重力
（2）平台组块质量为 ，则平台组块所受重力
（3）若涨潮前，插尖低于接口 ，涨潮时，插尖比接口高 ，则工程船对平台组块竖直向上做功
为克服平台组块重力做功
答：（1）工程船满载航行在海面上时，受到的浮力为5.35×108N；
（2）平台组块所受重力大小为1.55×108N；
（3）工程船对平台组块竖直向上做功为3.1×108J。
的
29. 小红拿到一块玻璃透镜，仔细观察这块透镜，发现一面有螺纹，一面是光滑 ，她对此透镜进行了探
究。
（1）她把该透镜靠近书上的“实验”二字，观察到如图甲所示的现象，由此可以判定该透镜是
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
_______________（选填“凸”或“凹”）透镜；
的
（2）小红查阅资料后了解到，用如图乙所示 三棱镜组合可以描述该透镜对光的作用，请在图乙中画出
平行光入射两个三棱镜后出射光线的大致方向_________；
（3）为探究该透镜的成像规律，小红将“F”光源、透镜、光屏放置在光具座上，调整好后，固定透镜位
置，使“F”光源从距离透镜较远处逐次靠近透镜，每次都调节光屏到透镜的距离，使“F”光源在光屏上
成清晰的像，将结果记录在下表中，则该透镜的焦距为_______________ 。当“F”光源位于如图丙所
示位置时，光屏应适当向_______________（选填“左”或“右”）移动，才能在光屏上得到清晰的像。
像距
实验序号 物距 像的性质
1 30 15 倒立、缩小的像
2 20 20 倒立、等大的像
3 15 30 倒立、放大的像
（4）在了解了该透镜的成像规律后，小红用长方形不透明纸盒、平面镜、该透镜设计制作了一个投影仪，
其剖面图如图丁所示，平面镜与底面夹角为 ，平面镜的中心位于透镜的主光轴上，盒上方开一方形孔，
将“F”光源按照图示方式朝下平放在方形孔上、中心与平面镜中心在一条竖直线上，若盒子高度h为
，为保证在正对透镜前方的屏幕上能看到一个放大的投影，则盒子长度l的范围为_______________
，屏幕上所成的图像形状是_______________。（选填“ ”、“ ”或“ ”）
19【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 凸 ②. ③. 10 ④. 左 ⑤. 10cm
