怀化市 2023 年初中学业水平考试试卷
物 理
一、选择题（本题共15小题，共48分。1-12小题，每小题3分，在每小题给出的四个选项
中只有一个选项符合题目要求；13-15小题，每小题给出四个选项中有多个选项符合题目要求，
每小题全部选对得4分，选对但不全得2分，有选错的得0分。）
1. 在国际单位制中，力的单位是（ ）
.
A 千克 B. 牛顿 C. 欧姆 D. 分贝
【答案】B

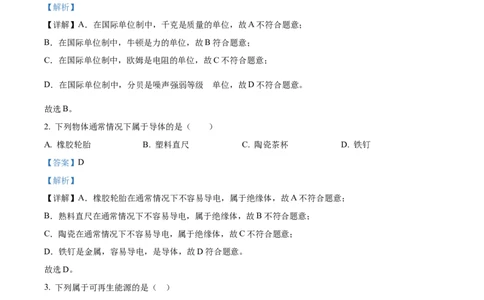

【解析】
【详解】A．在国际单位制中，千克是质量的单位，故A不符合题意；
B．在国际单位制中，牛顿是力的单位，故B符合题意；
C．在国际单位制中，欧姆是电阻的单位，故C不符合题意；
的
D．在国际单位制中，分贝是噪声强弱等级 单位，故D不符合题意。
故选B。
2. 下列物体通常情况下属于导体的是（ ）
A. 橡胶轮胎 B. 塑料直尺 C. 陶瓷茶杯 D. 铁钉
【答案】D
【解析】
【详解】A．橡胶轮胎在通常情况下不容易导电，属于绝缘体，故A不符合题意；
B．熟料直尺在通常情况下不容易导电，属于绝缘体，故B不符合题意；
C．陶瓷在通常情况下不容易导电，属于绝缘体，故C不符合题意；
D．铁钉是金属，容易导电，是导体，故D符合题意。
故选D。
3. 下列属于可再生能源的是（ ）
A. 煤 B. 石油 C. 太阳能 D. 天然气
【答案】C
【解析】
【分析】可再生能源指的是在自然界可以循环再生。是取之不尽，用之不竭的能源，不需要人力参与便会
自动再生，是相对于会穷尽的非再生能源的一种能源。
【详解】可再生能源包括太阳能、水能、风能、生物质能、波浪能、潮汐能、海洋温差能、地热能等。
故选C。
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
4. 下列数据最贴近实际的是（ ）
A. 教室门的高度5m B. 人的正常体温42℃
C. 教室里的大气压强约为 D. 我国家庭电路电压为220V
【答案】D
【解析】
【详解】A．教室门的高度约为2m，故A不符合题意；
B．人的正常体温约为37℃，故B不符合题意；
C．教室里的大气压强约为 ，故C不符合题意；
D．我国家庭电路使用的交流电电压为220V，频率为50Hz，故D符合题意。
故选D。
5. 下列图中能够直接测出灯L 电流的电路是（ ）
1
A. B.
C. D.
【答案】C
【解析】
【详解】A．由图可知，电流表与L 串联，但电流表的正负接线柱接反了，不能测出L 的电流，故A不符
1 1
合题意；
B．由图可知，灯泡L、L 并联，电流表测量的是干路电流，故B不符合题意；
1 2
C．由图可知，电流表与L 串联，且正负接线柱连接正确，能够直接测出灯L 电流，故C符合题意；
1 1
D．由图可知，电压表与L 串联，不能测出L 的电流，故D不符合题意。
1 1
故选C。
6. 用丝绸摩擦过的玻璃棒靠近静止在空中的气球时，气球远离玻璃棒，则气球（ ）
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 带负电 B. 带正电 C. 不带电 D. 无法判断
【答案】B
【解析】
【详解】用丝绸摩擦过的玻璃棒带正电，靠近静止的气球，气球被排斥，远离玻璃棒，因为同种电荷相互
排斥，所以气球带正电，故B符合题意，ACD不符合题意。
故选B。

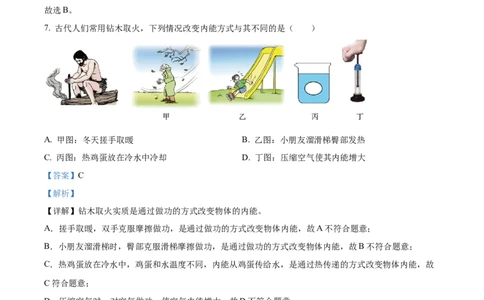

7. 古代人们常用钻木取火，下列情况改变内能方式与其不同的是（ ）
A. 甲图：冬天搓手取暖 B. 乙图：小朋友溜滑梯臀部发热
C. 丙图：热鸡蛋放在冷水中冷却 D. 丁图：压缩空气使其内能增大
【答案】C
【解析】
【详解】钻木取火实质是通过做功的方式改变物体的内能。
A．搓手取暖，双手克服摩擦做功，是通过做功的方式改变物体内能，故A不符合题意；
B．小朋友溜滑梯时，臀部克服滑梯摩擦做功，是通过做功的方式改变物体内能，故B不符合题意；
C．热鸡蛋放在冷水中，鸡蛋和水温度不同，内能从鸡蛋传给水，是通过热传递的方式改变物体内能，故
C符合题意；
D．压缩空气时，对空气做功，使空气内能增大，故D不符合题意。
故选C。
8. 生活中有的摩擦是有用的，有的摩擦是有害的，下列情况属于减小摩擦的是（ ）
A. 甲图：自行车刹车时用力捏车闸
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
B. 乙图：体操运动员上器械前，手上要涂防滑粉
C. 丙图：在冰壶运动中，运动员不断擦拭冰面
D. 丁图：矿泉水瓶瓶盖上刻有竖条纹
【答案】C
【解析】
【详解】A．如图，自行车刹车时用力捏车闸，是利用增大压力的方式使刹车片紧紧压在轮毂上，从而增
大刹车片与轮毂之间的摩擦力使车的速度减小，故A不符合题意；
B．如图，体操运动员上器械前，手上要涂防滑粉，这是利用防滑粉增大手和器械之间接触面的粗糙程度
来增大摩擦力的，故B不符合题意；

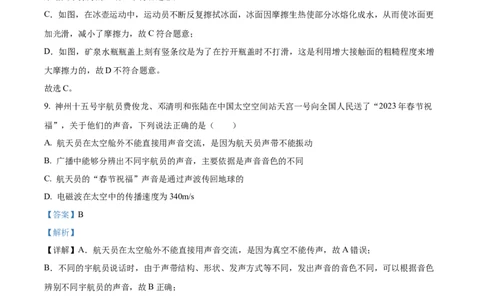

C．如图，在冰壶运动中，运动员不断反复擦拭冰面，冰面因摩擦生热使部分冰熔化成水，从而使冰面更
加光滑，减小了摩擦力，故C符合题意；
D．如图，矿泉水瓶瓶盖上刻有竖条纹是为了在拧开瓶盖时不打滑，这是利用增大接触面的粗糙程度来增
大摩擦力的，故D不符合题意。
故选C。
9. 神州十五号宇航员费俊龙、邓清明和张陆在中国太空空间站天宫一号向全国人民送了“2023年春节祝
福”，关于他们的声音，下列说法正确的是（ ）
A. 航天员在太空舱外不能直接用声音交流，是因为航天员声带不能振动
B. 广播中能够分辨出不同宇航员的声音，主要依据是声音音色的不同
C. 航天员的“春节祝福”声音是通过声波传回地球的
D. 电磁波在太空中的传播速度为340m/s
【答案】B
【解析】
【详解】A．航天员在太空舱外不能直接用声音交流，是因为真空不能传声，故A错误；
B．不同的宇航员说话时，由于声带结构、形状、发声方式等不同，发出声音的音色不同，可以根据音色
辨别不同宇航员的声音，故B正确；
C．航天员的“春节祝福”声音是通过电磁波传回地球的，故C错误；
D．电磁波在太空中的传播速度为3×108m/s，故D错误。
故选B。
10. 下列测量工具的使用错误的是（ ）
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 甲图：用刻度尺测木块长度
B. 乙图：用温度计测液体温度
C. 丙图：用量筒测量液体体积并读数
D. 丁图：用弹簧测力计测量钩码所受的重力
【答案】A
【解析】
【详解】A．图中刻度尺没有与被测物体平行，放斜了，刻度尺使用错误，故A符合题意；
B．用温度计测液体温度，温度计的玻璃泡要全部浸入被测液体中，不能碰到容器底部和侧壁，图中温度
计的使用正确，故B不符合题意；
C．量筒读数时，视线要与液面相平，不能俯视或仰视，图中量筒的使用正确，故C不符合题意；
D．用弹簧测力计测量钩码所受的重力，弹簧测力计应竖直放置，物体挂在挂钩上，待测力计示数稳定时
读数，图中测力计的使用是正确的，故D不符合题意。
故选A。
11. 下列各图所示的情境中，说法正确的是（ ）
A. 甲图中小明沿水平方向推木箱，推而未动，是因为推力小于摩擦力
B. 乙图是利用吸力使饮料上升到嘴里
C. 丙图中密度计漂浮在水面上是因为浮力大于密度计的重力
D. 丁图是利用惯性紧固锤头
【答案】D
【解析】
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】A．推箱子没推动，箱子保持静止状态，受到的推力和摩擦力是一对平衡力，大小相等，故A错
误；
B．用吸管吸饮料，利用的是大气压强，故B错误；
C．密度计漂浮在水面上，密度计受到的浮力等于其重力，故C错误；
D．拿锤子向下撞击木凳，锤柄受力停止了运动，锤头由于惯性继续向下运动，锤头就紧紧套在锤柄上，
故D正确。
故选D。
12. 很多诗句蕴含着丰富的物理知识，下列所描述的现象与其成因对应正确的是（ ）
A. “池水映明月，潭清疑水浅”，句中“水浅”是由光的反射造成的
的
B. “已是悬崖百丈冰，犹有花枝俏”，句中“冰” 形成是熔化现象
C. “绿树浓阴夏日长，楼台倒影人池塘”，句中“浓阴”是光的折射形成的
D. “寒夜客来茶当酒，竹炉汤沸火初红”，句中“汤沸”是指水加热后发生汽化现象
【答案】D
【解析】
【详解】A．潭清疑水浅，是由于光从水中射向空气中时，在水面处发生折射造成的，故A错误；
B．冰是水放热凝固形成的，故B错误；
C．“浓荫”是树叶的影子，是由于光的直线传播形成的，故C错误；
D．“汤沸”是指水沸腾时的情景，是一种剧烈的汽化现象，故D正确。
故选D。
13. 把装满水的矿泉水瓶从正立变为倒立下列物理量大小改变的是（ ）
A. 桌面的受力面积大小
B. 矿泉水瓶的重力大小
C. 矿泉水瓶对桌面的压力大小
D. 矿泉水瓶对桌面的压强大小
【答案】AD
【解析】
的
【详解】A．如图，因为瓶底 面积大于瓶盖的面积，所以把矿泉水瓶从正立变为倒立后，桌面的受力面
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
积变小了，故A符合题意；
B．矿泉水瓶从正立放置变为倒立放置，质量没有变化，根据 可知，质量不变则重力不变，故B
不符合题意；
C．由题可知，矿泉水瓶对桌面的压力始终等于矿泉水瓶和瓶内水的总重力，矿泉水瓶从正立放置变为倒
立放置，其总重力不变，则矿泉水瓶对桌面的压力大小不变，故C不符合题意；
D．矿泉水瓶从正立放置变为倒立放置，矿泉水瓶对桌面的压力大小不变，根据 可知，压力相等时，
受力面积小的压强大，所以矿泉水瓶从正立变为倒立的过程中，矿泉水瓶对桌面的压强变大，故D符合题
意。
故选AD。
14. 北京是唯一举行了夏季与冬季奥运会的城市，在2022年北京冬奥会火炬传递中，火炬质量是同体积钢
的 ，是用硬度比钢的硬度大8倍左右的碳纤维复合材料制成，火炬用氢做燃料，燃烧时温度约为 ，
运动员手握火炬一点不感到烫手，关于碳纤维材料的性质，下列说法正确的是（ ）
A. 密度大 B. 硬度大 C. 导热性好 D. 耐高温
【答案】BD
【解析】
【详解】A．由题意知，体积相同时，火炬的质量是钢的 ，据 知，火炬的密度是钢的 ，所以碳
纤维材料的密度较小，故A错误；
B．碳纤维材料的硬度是钢的8倍左右，硬度较大，故B正确；
CD．氢燃料燃烧时温度约为800摄氏度，火炬一点都不烫手，说明火炬耐高温且隔热性好，故C错误，D
正确。
故选BD。
15. 如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片P向左滑动时，以下说法正确的是（
）
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 电压表读数变小，总功率变大
B. 电路的总电阻变小，总功率变大
C. 电压表读数变大，电流表读数变大
D. 电压表读数变大，电流表读数变小
【答案】BC
【解析】
【详解】由电路图知，两电阻串联连接，电压表测R 两端的电压，电流表测电路中的电流。滑片P向左移
0
动时，滑动变阻器接入电路的阻值变小，则电路中的总电阻变小，据欧姆定律知，电路中的电流变大，电
流表计数变大，据串联电路的分压特点知，变阻器分得的电压变小，电源电压不变，R 分得的电压变大，
0
电压表示数变大，据P=UI知，电路的总功率变大，故AD错误，BC正确。
故选BC。
二、填空题（本大题共8小题，每空1分，共16分。把答案写在答题卡横线上的空白处，不
要求写出解题过程．）
16. 单位换算：72km/h=______m/s；7.9×103kg/m3= ______g/cm3
【答案】 ①. 20 ②. 7.9
【解析】
【详解】[1]速度单位换算
[2]密度单位换算
17. 歌词“小小竹排江中游，巍巍青山两岸走”，以竹排为参照物，青山是______（选填“运动”或“静
止”）的；诗词“两岸猿声啼不住，轻舟已过万重山”，我们说轻舟上的人是静止的，所选参照物是
______（选填“山”或“轻舟”）。
【答案】 ①. 运动 ②. 轻舟
【解析】
【详解】判断物体是静止的还是运动的，要看对象物体和参照物之间的相对位置是否发生变化，如果相对
位置没有变化说明是静止的，如果位置变化了就是运动的。
[1]竹排在江中游动，以青山上某一个固定的点或固定的物体为研究对象，可以观察到相对于江中的竹排，
青山的位置在不断发生变化。所以以竹排为参照物，青山是运动的。
[2]人站在轻舟上，人和轻舟在同步运动，人相对于轻舟的位置没有发生变化，所以以轻舟为参照物人是静
止的。
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
18. 生活中常用到各种各样杠杆。有借助撬棒来撬动石头（如图甲），撬棒属于______杠杆；有称量物体
质量的天平（如图乙），天平属于______杠杆。（选填“省力”、“费力”或“等臂”）
【答案】 ①. 省力 ②. 等臂
【解析】
【详解】[1]如图甲所示，O点是杠杆支点，撬棒下端给石头施加的垂直于撬棒的力是阻力，支点到撬棒下
端点的距离是阻力臂；手给撬棒一个垂直于撬棒向下的力是动力，上端用手施力的位置到支点的距离是动
力臂，如图可知，动力臂大于阻力臂，动力小于阻力是省力杠杆。
[2]天平的支点在横梁中间，两边托盘到支点的距离相等，即是两个力臂相等，当天平平衡时，两边托盘受
力相等，故天平是等臂杠杆。
19. 一节干电池的电压是______V，家庭电路中各用电器之间的连接方式是_______（选填“串联”或“并
联”）。
【答案】 ①. 1.5 ②. 并联
【解析】
【详解】[1]一节新的干电池，电压为1.5V。
[2]家庭电路中，各用电器的工作互不影响，是并联连接。
20. 唐诗“八月秋高风怒号，卷我屋上三重茅”，诗中秋风“卷”走“三重茅”是由于屋顶外侧空气流速
______（选填“快”或“慢”），压强______（选填“大”或“小”），从而产生一个向上的力。
【答案】 ①. 快 ②. 小
【解析】
【详解】[1][2]流体压强与流速有关：流速越快，压强越小；流速越慢，压强越大。刮风时，屋顶外侧空气
流速快，压强小；屋内空气流速慢，压强大，从而产生一个向上的力，把屋顶的茅草“卷”走。
21. 如图人造地球卫星沿椭圆轨道绕地球运行时，不受空气阻力，机械能守恒，当卫星从近地点向远地点
运动时，它的重力势能______（选填“减小”或“增大”），卫星在______（选填“远”或“近”）地点
时重力势能最大。
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 增大 ②. 远
【解析】
【详解】[1][2] 如图所示，人造地球卫星沿椭圆轨道绕地球运行时，不受空气阻力，机械能守恒，近地点
距离地面较近则高度较小，远地点距离地面较远则高度较大。当卫星从近地点向远地点运动时，卫星的质
量不变，高度逐渐增大，则重力势能增大；卫星在越高的位置重力势能越大，故卫星在远地点时重力势能
最大。
22. 在图所示电路中，闭合开关后电压表 的示数为2.5V，V的示数为4.5V，则电路的电源电压为
______V，灯 两端电压为_______V。
【答案】 ①. 4.5 ②. 2
【解析】
【详解】[1]由电路图知，两灯串联，电压表V测电源电压，V 测灯L 两端的电压，V 测灯L 两端的电压，
1 1 2 2
所以电源电压为4.5V。
[2]据串联电路的电压特点得，灯L 两端电压
2
U=U-U=4.5V-2.5V=2V
2 1
23. 法拉第发现“闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流”的现象，
能产生这一现象的实验装置是图_______（选填“甲”或“乙”）。丙图是电动机的工作原理，该电动机
工作时能量转化是______________（选填“机械能转化为电能”或“电能转化为机械能”）。
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 乙 ②. 电能转化为机械能
【解析】
【详解】[1]图甲是奥斯特实验：电流的磁效应，图乙中，导体AB在磁场中做切割磁感线运动时，能产生
感应电流，电磁感应现象。所以图乙符合题意。
[2]电动机的工作原理是：通电导体在磁场中受到力的作用而转动，是电能转化为机械能的过程。
三、图示信息题（本大题共3小题，共15分。其中第24题6分，第25题4分，第26题5
分。）
24. 下图是神舟十三号返回舱开伞后降落的情景，请画出返回舱所受重力G的示意图。
【答案】
【解析】
【详解】重力的作用点在物体的重心上，重力的方向竖直向下，重力的示意图如图所示
25. 如图所示的电路，请在虚线框里填上电表符号（选填“A”或“V”），使开关S闭合后，电阻R、R
1 2
都可正常工作。
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】
【解析】
【详解】电压表电阻较大，在电路中一般视为开路；电流表电阻很小，在电路中视为导线。由图可知，电
流从电源正极流出，必须经过上方的虚线框内的电表，所以该电表是电流表；开关S闭合后，电阻R、R
1 2
都可正常工作，电流必须流经R、R 所在的电路，下方虚线框内的电表与R、R 并联，如果是电流表，会
1 2 1 2
造成R、R 短路，所以下方虚线框内是电压表，如图所示：
1 2
26. 如图所示，请根据电流方向判断螺线管的磁极，标出螺线管的右端的极性（选填“N”或“S”）。
【答案】N
【解析】
【详解】根据右手螺旋定则，伸出右手，大拇指撑开，其余四根手指并拢，并顺着电流的方向握住通电螺
线管，大拇指指向的方向就是N极。如图所示，电源的左边是正极，故电流的方向是从左边流进的，右手
的四个手指是从下往上自然弯曲的，大拇指指向右边，所以可以判定通电螺线管右边是N极。
27. 图甲是探究晶体海波熔化过程的实验装置，图乙是海波熔化时温度随时间变化的曲线图。由乙图可知
海波熔化时需要______（选填“吸热”或“放热”）且温度______（选填“升高”或“保持不变”或“降
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
低”）。BC段对应温度如图丙所示，则海波的熔点是______ ，可选用______（选填“实验室温度计”
或“体温计”）进行测量。
【答案】 ①. 吸热 ②. 保持不变 ③. 48
④. 实验室温度计
【解析】
【详解】[1][2]由乙图可知海波熔化时一直在加热，需要吸热，且温度保持不变。
[3][4]BC段对应温度如图丙所示，温度计的分度值为1℃，刻度值上大下小，为零上温度，则海波的熔点
是48℃。体温计的测量范围为35~42℃，低于海波的熔点，不能用体温计测量，可选用实验室温度计进行
测量。
28. 智能手机扫码功能可快速获取信息，手机摄像头相当于______（选填“凸透镜”或“凹透镜”）；二
维码通过摄像头在手机中所成的是______（选填“实”或“虚”）像。图乙，蜡烛恰好在光屏上成清晰的
像，此时光屏上可观察到倒立______（选填“放大”或“缩小”）的______（选填“实”或“虚”）像，
生活中的应用是______（选填“投影仪”或“照相机”）。
【答案】 ①. 凸透镜 ②. 实 ③. 放大 ④. 实 ⑤. 投影仪
【解析】
【详解】[1]手机上的摄像头相当于是照相机的镜头，是凸透镜，手机拍照符合凸透镜成像原理。
[2]手机扫二维码时，二维码到手机镜头的距离即物距大于二倍焦距，成缩小、倒立的实像。则二维码通过
摄像头在手机中所成的是实像。
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
[3][4][5]如图乙所示，物距小于像距时成清晰的像，符合物距大于一倍焦距小于二倍焦距，像距大于二倍
焦距的情况，此时光屏上成放大、倒立的实像；生活中的投影仪就是利用这个原理成的放大的像。
四、实验与探究题（本大题共2小题，共20分。其中第27题10分，每空2分；第28题10
分，每空2分。）
29. 提高机械效率能够充分发挥机械设备的作用，一组同学在“测量滑轮组的机械效率”实验中，实验测
得的数据如表所示。
次数 物体的重力 提升的高度 拉力 绳端移动的距离 机械效率
1 2 0.1 1 0.3 66.7%
2 3 0.1 1.4 0.3 71.4%
3 4 0.1 1.8 0.3
4 4 0.2 1.8 0.6 74.1%
（1）实验中应尽量竖直向上______（选填“匀速”或“加速”）拉动弹簧测力计；
（2）计算出第3组实验的有用功______J，机械效率是______（结果精确到0.1%）；
（3）分析比较第1、2、3次实验数据可以判定，使用同一个滑轮组提升物体时，被提升的物体越重，滑轮
组的机械效率______（选填“越高”或“越低”或“不变”）；分析比较第3、4次实验数据可得，机械效
率与物体上升的高度______（选填“有关”或“无关”）。
【答案】 ①. 匀速 ②. 0.4 ③. 74.1% ④. 越高 ⑤. 无关
【解析】
【详解】（1）[1]实验中应沿竖直方向向上匀速拉动弹簧测力计，使测力计示数比较稳定，便于读数。
（2）[2][3]由表格中数据可知，第3组实验的有用功为
W =Gh=4N×0.1m=0.4J
有
总功为
W =Fs=1.8N×0.3m=0.54J
总
机械效率是
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（3）[4]分析比较第1、2、3次实验数据可知，使用同一个滑轮组提升物体，被提升的物体越重，有用功
在总功中所占的比例越大，滑轮组的机械效率就越高。
[5]分析比较第3、4次实验数据可知，同一滑轮组，在物重相同时，物体上升的高度不同，机械效率相同，
说明机械效率与物体上升的高度无关。
30. 图甲是“探究电流与电压关系”的实验电路。
（1）检查发现连接的电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线
代替导线将电路连接正确______；
（2）电路接通前，滑动变阻器的滑片Р应该移至最______端（选填“左”或“右”）；
（3）闭合开关后，发现电流表示数几乎为零，电压表示数接近于电源电压，则故障可能是：待测电阻发
生了______（选填“短路”或“断路”）；
（4）排除故障后，闭合开关，改变滑动变阻器滑片的位置，记录实验数据见下表。表中空白处电压如图
乙所示，该示数是______V。请根据表中数据得结论：电阻一定时，通过导体的电流跟导体两端的电压成
______（选填“正比”或“反比”）。
电流 0.6 1.2 1.8 3.0
电流 0.12 0.24 0.36 0.48 0.60
【答案】 ①. ②. 左 ③. 断路 ④. 2.4 ⑤. 正比
【解析】
【详解】（1）[1]由图可知，电源为两节干电池，电压为3V，所以电压表量程应选用0～3V，如图所示：
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）[2]为保护电路，电路接通前，滑动变阻器的滑片Р应该移至阻值最大处，即最左端。
（3）[3]电流表示数几乎为零，可能是电路断路；电压表示数接近于电源电压，说明电压表到电源两极没
有断路，则故障可能是待测电阻发生了断路。
（4）[4]由图乙可知，电压表选用量程的分度值为0.1V，示数为2.4V。
[5]分析表中数据可知，电阻两端的电压与通过导体的电流的比值是定值，说明在电阻一定时，通过导体的
电流跟导体两端的电压成正比。
五、综合应用题（本大题共3小题，共21分。第29题4分，第30题8分，第31题9分。解
答过程要有必要的文字说明、公式和演算步骤，只有最后结果不计分。）
31. 物理实验室里，同学们正在认真的完成“探究浮力的大小跟排开液体重力的关系”的实验。小明将重
5N的物体浸没水中后，弹簧测力计的示数如图所示。（ ， ）
（1）求水对物体浮力大小?
（2）求该物体的体积?
【答案】（1） ；（2）
【解析】
【详解】解：（1）由图可知，弹簧测力计的示数为F=2.6N，则物体受到的浮力
.
F =G-F=5N-26N=2.4N
浮
（2）根据公式F =ρ gV 可知，物体排开水的体积
浮 水 排
由于物体浸没水中，所以物体体积
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
答：（1）水对物体浮力为 ；
（2）该物体的体积为 。
32. “秋收冬藏”是自古以来劳动人民智慧的结晶。又到一年收获粮食的季节，刚初中毕业的小明帮爸爸
设计了一个提玉米上楼的装置，如图。已知每袋玉米质量为50kg，一楼和二楼之间的高度为3.2m，使用
功率恒定的电动机将一袋玉米从一楼匀速提升到二楼需要8s，小明家使用的绳子最大承受拉力为800N，
要把20袋玉米提到二楼。（ ）
（1）该装置提升一袋玉米上升时的速度为多大?
（2）求20袋玉米的总重力?
（3）该装置把20袋玉米全部提上楼，总共对玉米做多少功?
（4）如果该电动机的机械效率为80%，要把20袋玉米提上楼，电动机的电功率为多少?
【答案】（1） ；（2） ；（3） ；（4）
【解析】
【详解】解：（1）如图，该装置是一个定滑轮，定滑轮只能改变力的方向不能省力，则提升一袋玉米上
升时的速度为
（2）已知每袋玉米质量为50kg，则每袋玉米重力为
则20袋玉米的总重力为
（3）装置把20袋玉米全部提上楼，总共对玉米做功为
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（4）如果该电动机的机械效率为80%，则电动机消耗电能为
因为小明家使用的绳子最大承受拉力为800N，所以每次只能提一袋玉米上楼。电动机将一袋玉米从一楼
匀速提升到二楼需要8s，则提升20袋需要时间为
则电动机的电功率为
答：（1）该装置提升一袋玉米上升时的速度为 ；
（2）20袋玉米的总重力为 ；
（3）该装置把20袋玉米全部提上楼，总共对玉米做功为 ；
（4）如果该电动机的机械效率为80%，把20袋玉米提上楼，电动机的电功率为 。
33. 甲图是一款恒温箱的内部原理电路图，工作电压220V，电热丝 的阻值为44Ω；控制电路电源电压
为8V，继电器线圈的电阻 ，滑动变阻器（调温电阻） 的最大阻值为130Ω；热敏电阻 的阻
值随温度t变化的关系如乙图所示。 和 均置于恒温箱中，当继电器线圈中电流达到50mA，继电器的
衔铁会把弹簧片吸到左边，右边工作电路断电停止加热。求：
（1）加热时，经过 的电流?
（2）当最高控温设置在 时，滑动变阻器接人电路中的阻值应为多少?
（3）利用恒温箱把1kg的牛奶从 加热到 ，牛奶吸收多少热量?（牛奶的比热容
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（ ））
（4）把1kg的牛奶从 加热到 需要2min，则该恒温箱的加热效率为多少?（结果精确到0.1%）
【答案】（1） ；（2） ；（3） ；（4）
【解析】
【详解】解：（1）如图，恒温箱加热时，经过 的电流为
（2）如图乙所示，当最高控温设置在 时，热敏电阻 ，继电器线圈中电流达到50mA，则图
甲中三个电阻串联的总电阻为
则滑动变阻器接人电路中的阻值应为
（3）利用恒温箱把1kg的牛奶从 加热到 ，牛奶吸收多少热量为
（4）如图甲，恒温箱将牛奶加热这2min需要消耗的电能为
则该恒温箱的加热效率为
19【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
答：（1）加热时，经过 的电流为 ；
（2）当最高控温设置在 时，滑动变阻器接人电路中的阻值应为 ；
（3）恒温箱把1kg的牛奶从 加热到 ，牛奶吸收热量为 ；
（4）该恒温箱的加热效率为 。
20
