2023 年湖南省常德市中考物理试卷
一、选择题（本题共54分，每小题给出的选项中，只有一项是符合题目要求的，考生必须在
答题卡中指定位置填涂答案的序号，填涂在其它地方均为无效答案，不给分。每小题选对的
得3分，错选或未选的得0分。）
1. 下列对一些物理量的估测中，贴近事实的是（ ）
A. 实心球的质量为20kg
B. 一支新的2B铅笔的长度约为18cm
C. 人正常步行的速度约为1km/h

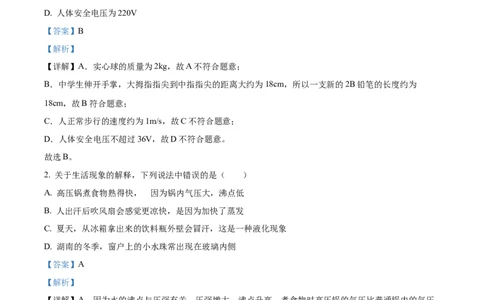

D. 人体安全电压为220V
【答案】B
【解析】
【详解】A．实心球的质量为2kg，故A不符合题意；
B．中学生伸开手掌，大拇指指尖到中指指尖的距离大约为18cm，所以一支新的2B铅笔的长度约为
18cm，故B符合题意；
C．人正常步行的速度约为1m/s，故C不符合题意；
D．人体安全电压不超过36V，故D不符合题意。
故选B。
2. 关于生活现象的解释，下列说法中错误的是（ ）
A. 高压锅煮食物熟得快， 是因为锅内气压大，沸点低
B. 人出汗后吹风扇会感觉更凉快，是因为加快了蒸发
C. 夏天，从冰箱拿出来的饮料瓶外壁会冒汗，这是一种液化现象
D. 湖南的冬季，窗户上的小水珠常出现在玻璃内侧
【答案】A
【解析】
【详解】A．因为水的沸点与压强有关，压强增大，沸点升高，煮食物时高压锅的气压比普通锅内的气压
高，所以水沸腾时高压锅内的温度高于普通锅内的温度，温度越高，食物熟的越快，故A错误，符合题意；
B．人出汗后吹风扇会感觉更凉快，是因为加快了空气流动，加快了汗液的蒸发，故B正确，不符合题意；
C．夏天从冰箱中取出的饮料瓶会“冒汗”，这是由于空气中的水蒸气遇冷液化形成的，故C正确，不符
合题意；
D．冬季室内温度较高，温度高的水蒸气遇到冷的玻璃，放出热量，液化形成小水滴，附着在玻璃内侧，
故D正确，不符合题意。
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故选A。
3. 下列关于凸透镜应用的说法中，正确的是（ ）
A. 近视眼需要配戴凸透镜来矫正
B. 望远镜中物镜的作用相当于放大镜
C. 用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内
D. 当投影仪的镜头靠近投影片时，投影仪成的像将变大
【答案】D
【解析】
【详解】A．近视眼观察远处物体时，像成在视网膜的前方，为使光线延迟会聚，应佩戴具有发散作用的
凹透镜来矫正，故A错误；
B．望远镜中物镜成倒立、缩小的实像，相当于照相机，故B错误；
C．手机摄像头是利用物距大于二倍焦距时，成倒立缩小实像的规律工作的，因此，用手机扫描二维码时，
应使二维码位于手机镜头的两倍焦距以外，故C错误；
D．凸透镜成实像时，物距减小，像距增大，像变大，要使投影仪成像变大，应减小物距，增大像距，所
以，应使投影仪远离屏幕（增大像距），同时使镜头靠近投影片（减小物距），故D正确。
故选D。

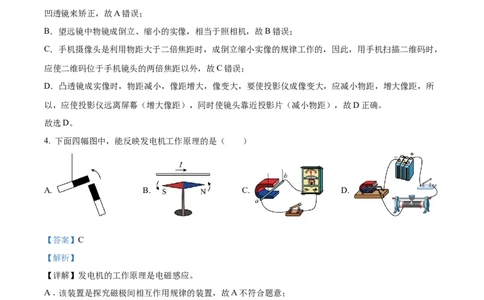

4. 下面四幅图中，能反映发电机工作原理的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】发电机的工作原理是电磁感应。
A．该装置是探究磁极间相互作用规律的装置，故A不符合题意；
B．该装置是奥斯特实验装置，该实验说明了通电导线周围存在着磁场，故B不符合题意；
C．开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感
应电流产生，利用该现象制成了发电机，故C符合题意；
D．开关闭合后，电路中有电流，通电导体或线圈受到磁场力的作用发生运动，这是电动机的制作原理，
故D不符合题意。
故选C。
5. 如图是将一个气球压入水中的过程（气球不会漏气且不会爆裂），球内气体的质量和密度变化情况是
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 质量变大，密度变大 B. 质量不变，密度变小
C. 质量变小，密度不变 D. 质量不变，密度变大
【答案】D
【解析】
【详解】气球被压入水中的过程中，只是位置的改变，因为气球不会漏气且不会爆裂，所以球内气体的质
量不变，由于其下压过程中气球受到水的压强增大，所以气球体积会减小，由ρ=m/V知道，质量不变，体
积减小，密度会增大，故D正确，故选D．

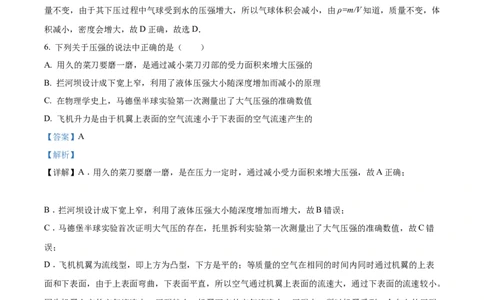

6. 下列关于压强的说法中正确的是（ ）
A. 用久的菜刀要磨一磨，是通过减小菜刀刃部的受力面积来增大压强的
B. 拦河坝设计成下宽上窄，利用了液体压强大小随深度增加而减小的原理
C. 在物理学史上，马德堡半球实验第一次测量出了大气压强的准确数值
D. 飞机升力是由于机翼上表面的空气流速小于下表面的空气流速产生的
【答案】A
【解析】
【详解】A．用久的菜刀要磨一磨，是在压力一定时，通过减小受力面积来增大压强，故A正确；
B．拦河坝设计成下宽上窄，利用了液体压强大小随深度增加而增大，故B错误；
C．马德堡半球实验首次证明大气压的存在，托里拆利实验第一次测量出了大气压强的准确数值，故C错
误；
D．飞机机翼为流线型，即上方为凸型，下方是平的；等质量的空气在相同的时间内同时通过机翼的上表
面和下表面，由于上表面弯曲，下表面平直，所以空气通过机翼上表面的流速大，通过下表面的流速较小。
因为机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，所以机翼受到一个向上的压强
差，飞机受到向上的升力，故D错误。
故选A。
7. 下列关于力的说法中错误的是（ ）
A. 成语“孤掌难鸣”说明一个物体不会产生力
B. “卵与石斗，麋碎无疑”是因为鸡蛋受到的力大于石头受到的力
C. “飞流直下三千尺”是由于水受到重力的作用
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
D. “风吹草低见牛羊”说明风对草的力改变了草的形状
【答案】B
【解析】
【详解】A．力是物体对物体的作用，成语“孤掌难鸣”说明一个物体不会产生力的作用，故A正确，不
符合题意；
B．物体间力的作用是相互的，以卵投石时，鸡蛋和石头都受到力的作用，力的大小相等，故B错误，符
合题意；
C．重力的方向竖直向下，“飞流直下”是由于水受到重力的作用，故C正确，不符合题意；
D．力可以改变物体的形状，力可以改变物体的运动状态，风吹草低见牛羊，说明风对草的力改变了草的
形状，故D正确，不符合题意。
故选B。

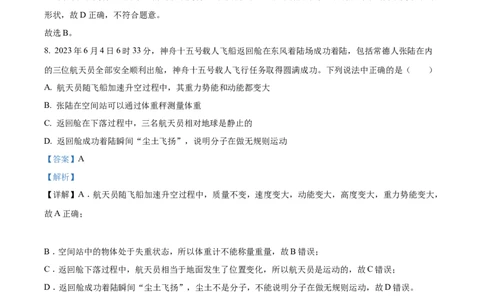

8. 2023年6月4日6时33分，神舟十五号载人飞船返回舱在东风着陆场成功着陆，包括常德人张陆在内
的三位航天员全部安全顺利出舱，神舟十五号载人飞行任务取得圆满成功。下列说法中正确的是（ ）
A. 航天员随飞船加速升空过程中，其重力势能和动能都变大
B. 张陆在空间站可以通过体重秤测量体重
C. 返回舱在下落过程中，三名航天员相对地球是静止的
D. 返回舱成功着陆瞬间“尘土飞扬”，说明分子在做无规则运动
【答案】A
【解析】
【详解】A．航天员随飞船加速升空过程中，质量不变，速度变大，动能变大，高度变大，重力势能变大，
故A正确；
B．空间站中的物体处于失重状态，所以体重计不能称量重量，故B错误；
C．返回舱下落过程中，航天员相当于地面发生了位置变化，所以航天员是运动的，故C错误；
D．返回舱成功着陆瞬间“尘土飞扬”，尘土不是分子，不能说明分子在做无规则运动，故D错误。
故选A。
9. 如图所示有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连接起来。
下列说法错误的是（ ）
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 连接前，A的金属箔张开是因为同种电荷相互排斥
B. 连接的一瞬间，自由电子从B流向A
C. 连接的一瞬间，正电荷从A流向B
D. 连接的一瞬间，金属杆中电流方向是从A流向B
【答案】C
【解析】
【详解】A．连接前，A的金属箔带着同种电荷，同种电荷互相排斥，所以金属箔张开，故A正确，不符
合题意；
BCD．A带正电说明A缺少电子，金属是靠带负电的自由电子导电的，所以，金属棒连接的一瞬间，电子
由B流向A；因为规定正电荷定向移动方向为电流的方向，所以此时电流方向为由A到B，故BD正确，
不符合题意；C错误，符合题意。
故选C。
10. “低碳出行，骑行天下”，骑行越来越受到人们的青睐。下列有关自行车的结构及使用的说法中正确
的是（ ）
A. 上坡前加快蹬车是为了增大惯性
B. 自行车的刹车把手是一个费力杠杆
C. 自行车在水平路面快速行驶过程中，人和重力都做了功
D. 自行车轮胎做得凹凸不平是为了增大摩擦
【答案】D
【解析】
【详解】A．惯性是物体本身具有的一种性质。惯性大小只跟物体的质量大小有关，与物体是否运动、运
动的快慢、是否受力等外界因素无关，故A错误；
B．使用自行车的刹车手闸，动力臂大于阻力臂，人们用很小的力就能使车闸以较大的压力压到车轮的钢
圈上，是一个省力杠杆，故B错误；
C．自行车在水平路面上前进了一段距离，没有在重力方向上通过距离，则重力没有做功，故C错误；
D．自行车轮胎做得凹凸不平，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D正确。
故选D。
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
11. 如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再
次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）
A. L 断路、L 断路 B. L 断路、L 通路
1 2 1 2
C. L 通路、L 断路 D. L 短路、L 断路
1 2 1 2
【答案】B
【解析】
【详解】由图可知两只灯泡串联，电压表测量L 两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，
2
说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L
1
断路，也可能是L、L 同时断路；将电灯L、L 的位置对调，闭合开关，电流表无示数，说明电路中仍然
1 2 1 2
有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L、电流表、
2
开关都是完好的，则故障是灯L 断路。故ACD不符合题意，B符合题意。
1
故选B。
12. 下表是一些物质的比热容[单位J/(kg·℃)]，根据表中数据和生活现象，下列判断中正确的是（ ）
水 4.2×103 铝 0.88×103
煤油、冰 2.1×103 铁、钢 0.46×103
砂石 约0.92×103 铜 0.39×103
A. 不同种类的物质，比热容一定不同
B. 比热容与物质物质的状态无关
C. 质量相同、初温相同的铝块和铜块吸收相同的热量，铜块的末温更低
D. 沿海地区昼夜温差小，是因为水的比热容较大
【答案】D
【解析】
【详解】A．煤油和冰是不同的物质，但它们的比热容是相同的，故A错误；
B．物质的比热容与物质的状态有关，如水和冰的比热容不同，故B错误；
C．由
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
知，质量相同、初温相同的铝块和铜块吸收相同的热量，铜的比热容小，铜块的末温更高；
D．沿海地区水多，内陆地区水少、沙石多，因为水的比热容较大，由
可知，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，
水的温度降低的少，使得沿海地区昼夜的温差小，故D正确。
故选D。
13. 如图所示小明组装了甲、乙两种滑轮，用来提升同一物体，G =200N（不计绳重、轮重和摩擦），要
物
使物体竖直匀速提升2m。下列说法中正确的是（ ）
A. F =200N，并向上移动4m
甲
B. F =100N，并向上移动2m
甲
C. F =200N，并向上移动1m
乙
D. F =400N，并向上移动lm
乙
【答案】D
【解析】
【详解】AB．不计绳重、轮重和摩擦，图甲是动滑轮，动滑轮不能改变力的方向，但是可以省一半的力，
所以
拉力端移动的距离为
s=2h=2×2m=4m
故AB错误；
CD．不计绳重、轮重和摩擦，图乙是动滑轮，拉力作用在动滑轮的轴上，拉力
F =2G =400N
乙 物
拉力端移动的距离为
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故C错误，D正确。
故选D。
14. 下列有关声和电磁波的说法中正确的是（ ）
A. 利用卫星系统进行导航，其信息传递的媒介与“B超”相同
B. 利用声呐探测海深，其原理与蝙蝠在夜间正常飞行的原理不相同
C. 在空气中，声传播的速度远小于电磁波的传播速度
D. 有线电话既有发射电磁波的功能，又有接收电磁波的功能
【答案】C
【解析】
【详解】A．利用卫星系统进行导航，其信息传递的媒介是电磁波，而“B超”是利用超声波，则它们传
递信息的媒介不同，故A错误；
B．利用声呐探测海深，其原理与蝙蝠在夜间正常飞行的原理相同，故B错误；
C．在空气中，声速约为340m/s，电磁波的速度约为3×108m/s，声传播的速度远小于电磁波的传播速度，
故C正确；
D．有线电话是利用导线中的电流来传递信息的，既不能接收电磁波，也不能发射电磁波，故D错误。
故选C。
15. 有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R；将B导线均匀的拉伸到原来长度的
1
两倍，电阻变为R；将C导线从中间对折，电阻变为R。下列大小关系正确的是（ ）
2 3
A. R＞R＞R B. R＞R＞R C. R＞R＞R D. R＞R＞R
1 2 3 2 1 3 2 3 1 3 1 2
【答案】B
【解析】
【详解】有ABC三根完全相同的导线，将A导线剪去一半，电阻变为原来的一半，即R 比原来小，将B
1
导线均匀的拉伸到原来长度的两倍，长度增加，横截面积减小，电阻变大，R 比原来的电阻大；将C导线
2
从中间对折，长度变为原来的一半，电阻变小，但与减去一半比，长度相同，横截面积更大，电阻更小，
说明电阻R 小于R，则三个电阻的关系
3 1
故ACD错误，B正确。
故选B。
16. 如图是电吹风工作原理的电路图及铭牌信息，当电吹风正常工作且吹热风时，两条支路电流之比为（
）
额定电压 220V
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
工作频率 50Hz
热风挡电功率 900W
冷风挡电功率 100W
A. I ∶I ＝9∶1 B. I ∶I ＝1∶9 C. I ∶I ＝8∶1 D. I ∶I ＝1∶8
R M R M R M R M
【答案】C
【解析】
【详解】由电路图可知，两开关都闭合时，电动机和电阻并联，电吹风吹热风，由并联电路的特点可知，
吹热风时电动机的电功率和吹冷风时电动机的电功率相等，则吹热风时，加热电阻的电功率
P =P ﹣P =900W﹣100W=800W
R 加热 M
两条支路电流之比
故选C。
17. 图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大
阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。且移动时始终保持两滑片之间的距离不
变。下列说法中正确的是（ ）
A. 向左移动时，电流表示数变小
B. 无论向左还是向右移动，电流表示数都变小
C. 滑片位于滑动变阻器中点时，电流表的示数最小
D. 滑片移动到滑动变阻器最右端时，电流表的示数最小
【答案】D
【解析】
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】由图可知，甲滑动变阻器滑片左边的电阻线接入电路，乙滑动变阻器滑片右边的电阻线接入电路，
电流表测量电路中的电流；
AB．当P向左移动时，甲滑动变阻器接入电路中的电阻变小，乙滑动变阻器接入电路中的电阻变大，因甲
的最大阻值比乙的最大阻值大，所以，滑片移动相同距离时，甲减小的电阻大于乙增大的电阻，即此时电
路中的总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大；同理可知，滑片向右滑动
时，电流表示数变小，故AB错误；
CD．滑片位于滑动变阻器中点时，总电阻为
滑片移动到滑动变阻器最右端时，总电阻为
因R ＞R ，所以比较可知滑片移动到滑动变阻器最右端时，总电阻最大，由欧姆定律可知总电流最小，
甲 乙
即电流表的示数最小，故C错误，D正确。
故选D。
18. 如图所示是锅炉保险阀门的示意图。当阀门受到的蒸汽压力超过其安全值时，阀门就会被拉开。如
OB=2m，OA=0.5m，阀门的底面积S=2cm2，锅炉内气体压强的安全值p=6×105Pa（杠杆的重力，摩擦均不
计，p=1×105Pa），则B所挂重物的重力是（ ）
0
A. 20N B. 25N C. 30N D. 120N
【答案】B
【解析】
【详解】气体产生的向上的力
F=pS=6×105Pa×2×10-4m2=120N
1
大气产生的向下的压力为
F=pS=1×105Pa×2×10﹣4m2=20N
2 0
阀门受到向上的力为
F=F﹣F=120N﹣20N=100N
1 2
根据杠杆的平衡条件可知
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
F×OA=G×OB
物体的重力
故选B。
二、填空与作图题（本题20分，19~22题每空2分。把答案填写在答题卡中指定的地方，不
要求写出解答过程；23题4分，其中第（2）小题要求在答题卡中指定的地方作图，并保留必
要的作图痕迹。）
19. 汽油是 _________能源（选填“可再生”或“不可再生”）；2kg汽油完全燃烧，释放出
____________J的热量（q =4.6×107J/kg）。
汽油
【答案】 ①. 不可再生 ②. 9.2×107
【解析】
【详解】[1]煤、石油、天然气、核能都属于不可再生能源，消耗后短期内不能从自然界得到补充，汽油来
自于石油，故属于不可再生能源。
的
[2]汽油完全燃烧释放出 能量
Q =mq =2kg×4.6×107J/kg=9.2×107J
放 汽油
20. 如图所示，水平桌面上的甲、乙两容器用一细管相连，细管中间有一开关K，先把K关上，在两容器
中装入不同质量的水后，甲中水面比乙中水面高，然后将甲上口密封，此装置 _______连通器（选填
“是”或“不是”）。打开开关K待液面稳定后，甲中的液面高度 _______乙中的液面（选填“大于”
“等于”“小于”）。
【答案】 ①. 不是 ②. 大于
【解析】
【详解】[1]甲上口密封，此时该容器的两端不都是开口的，不是连通器。
的
[2]开关K打开前，甲中水面比乙中水面高，根据p=ρgh可知，甲中水产生 压强大于乙，则打开K之后，
甲中的水将向乙中流动；但由于甲的上口密封，水面下降后，水面上方密封的气体随着体积的增大产生的
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
压强将减小，即小于大气压p；当甲、乙两容器中的水不流动时，开关处左右两边的压强相等，即
0
p =p
甲 乙
因为
p =p +ρ gh
甲 空 水 甲
p =p+ρ gh
乙 0 水 乙
所以
p +ρ gh =p+ρ gh
空 水 甲 0 水 乙
因为
p
ρ gh
水 甲 水 乙
可得
h >h
甲 乙
说明甲中的水能往乙中流一些，但最终甲的水面一定比乙高。
21. 一实心铁球质量为15.8g，则该实心铁球的体积为 _____cm3；为使铁球能悬浮于水中，我们将实心铁
球制成空心铁球，则空心部分体积为 _________cm3（ρ ＝7.9×103kg/m3）。
铁
【答案】 ①. 2 ②. 13.8
【解析】
【详解】[1]一实心铁球质量为15.8g，密度ρ ＝7.9×103kg/m3＝7.9g/cm3，则该实心铁球的体积为
铁
[2]根据物体悬浮于水中时，物体的平均密度等于水的密度，则空心铁球的总体积为
则空心体积为
22. 如图是两灯电流随电压变化的图像，两灯额定电压均为6V。若将两灯并联后接入电路，则干路电流最
大为 ________A；若将两灯串联后接入电路，在保证电路安全的情况下，电源电压最大为 _____V。
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
.
【答案】 ① 1.5 ②. 8
【解析】
【详解】[1]两灯并联后，电源电压最大等于灯的额定电压即为 6V，由图像可知甲灯和乙灯正常工作时的
电流值分别为1.0A、0.5A，根据并联电路电流的特点得：干路电流最大值为
I=I +I =1.0A+0.5A=1.5A
甲 乙
[2]两灯串联后，由图像可知，甲灯和乙灯正常工作时的电流值分别为1.0A、0.5A，所以在保证电路安全的
情况下，电路中的最大电流为I =0.5A，根据串联电路电流的特点得I =0.5A，再由图像可知，U =2V，
乙 甲 甲
U =6V，由串联电路电压的特点得
乙
U=U +U =2V+6V=8V
甲 乙
23. 如图所示，温度计的示数为______℃。
【答案】37
【解析】
【详解】温度计的分度值为1℃，液柱位于30℃刻度线以上第7个小格处，则其示数为37℃。
的
24. 在图中画出静止在水平面上 木块所受重力的示意图;
（ ）
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】
【解析】
【详解】木块所受重力的作用点在重心上（重心在木块的几何中心处），从重心画一竖直向下的线段，标
出箭头，记为G，重力的示意图如下所示：
三、实验与探究题（本题共15分，其中25题4分，26题5分，27题6分。）
25. 如图甲所示是“探究平面镜成像特点”的实验装置，把一支点燃的蜡烛A放在玻璃板的前面，再拿另
一支外形相同的蜡烛B竖立着在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，在白纸上记下A和
B的位置。移动蜡烛A，重复做多次实验。
（1）选用玻璃板代替平面镜，主要是为了 ___________。
（2）实验中两支蜡烛要完全一样，目的是为了 _______。
（3）当蜡烛A远离玻璃板时，它的像的大小将 _______（选填“变大”、“变小”或“不变”）。
（4）将蜡烛A竖直放在水平桌面上，点燃蜡烛观察发现：玻璃板中蜡烛A的像偏低且倾斜。你认为在图
乙所示的①、②、③三幅图中，_____图是产生以上实验现象的原因。
【答案】 ①. 确定物像的位置 ②. 比较像与物的大小关系 ③. 不变 ④. ③
【解析】
【详解】（1）[1]因为玻璃板既能让光透过也可以反射光，容易确定像的位置，而平面镜是不透明的，无
法确定像的位置，所以选用玻璃板代替平面镜。
（2）[2]进行“探究平面镜成像特点”的实验，选取两支外形相同的蜡烛进行实验，目的是为了比较像与
物的大小关系。
（3）[3]由于物体与像始终大小相等，当蜡烛A远离玻璃板时，它的像仍与A相等，则像的大小将不变。
（4）[4]实验时平面镜必须要竖直放置，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
完全重合，由图可知，甲图平面镜竖直放置，不会出现像偏低的情况，乙和丙图平面镜没有竖直放置，分
别作出蜡烛A的关于平面镜的对称点可知，丙图平板玻璃中蜡烛A的像偏低且倾斜，如下图
；
根据图中，③符合题意。
26. 小霞同学按照如图1所示的操作，探究影响浮力大小的因素。
（1）物体全部浸没在水中时，受到的浮力是 _____N；
（2）观察A、B、C、D四幅图，可得出金属块受到的浮力大小与 ___________有关；
（3）由D、E两图可得出结论：物体受到的浮力大小与 _________有关；
（4）小明还想用图2所示装置验证阿基米德原理：
①将装满水的溢水杯放在升降台上，用升降台来调节溢水杯的高度。当逐渐调高升降台时，小明发现随着
重物浸入水中的体积变大，弹簧测力计甲的示数变小，此时弹簧测力计乙的示数会 _______（选填“变
大”、“变小”、“不变”），若它们的变化量相等，则证明F ＝G ；
浮 排
②在图2中，已知重物是底面积为100cm2，高为8cm，重为10N的实心长方体，从重物刚接触水面开始，
将升降台缓慢上升6cm，则重物最终浸入的深度为 _____cm（弹簧测力计每1N的刻度线间距为
0.5cm）。
【答案】 ①. 1 ②. 排开液体体积 ③. 液体密度 ④. 变大 ⑤. 4
【解析】
【详解】（1）[1]由图A可知，金属块的重力G＝4N，由图D可知金属块浸没时弹簧测力计的示数F′＝
3N，则金属块浸没在水中所受的浮力
F ＝G-F′＝4N-3N＝1N
浮
（2）[2]由A、B、C、D四个图可知，金属块排开水的体积不同，弹簧测力计的示数不同，受到的浮力不
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
同，据此可得出金属块受到的浮力大小与排开液体的体积有关。
（3）[3]由A、D、E三图可知，排开液体的体积相同，而排开液体的密度不同，弹簧测力计的示数不同，
浮力不相同，故可得出结论：物体受到的浮力大小与液体的密度有关。
（4）①[4]如图2，小明将装满水的溢水杯放在升降台上，用升降台来调节溢水杯的高度，当小明逐渐调高
升降台，重物浸入水中的体积变大，排开水的体积变大，根据F ＝ρ gV 可知，重物受到的浮力变大，
浮 液 排
所以弹簧测力计甲的示数F′＝G﹣F 变小。又因为重物浸入水中的体积越来越大时，溢出水的体积变大、
浮
溢出水的质量变大、溢出水受到的重力变大，所以弹簧测力计乙的示数变大。
根据阿基米德原理可知，物体所受浮力的大小和排开液体的重力相等，所以弹簧测力计甲示数的变化量和
弹簧测力计乙的示数变化量相等，从而证明了F ＝G ；
浮 排
②[5]因平台又上升后，由于物体受浮力，弹簧测力计示数会减小，且弹簧测力计每1N的刻度线间距为
0.5cm，所以，设物体静止时弹簧缩短了hcm，此时物体浸入水中的深度为（6﹣h）cm，弹簧测力计示数
为
即
F＝G﹣2N/cm×h
此时弹簧测力计拉力、浮力与物体重力平衡，所以
F+F ＝G
浮
即
（10N﹣2N/cm×h）+1.0×103kg/m3×10N/kg×100×（6﹣h）×10﹣6m3＝10N
解得h＝2cm；所以重物浸入深度为
6cm﹣2cm＝4cm
27. 在今天的生活中传感器的应用越来越广泛。小明想可不可以利用压力传感器和初中所学的物理知识来
设计一个可以直接测量压力大小的“压力计”呢？他找到一个压力传感器，知道它的阻值R与受压力大小
F的对应关系图像如图甲所示，当0≤F≤200N时图像为直线。下面他设计了“压力计”电路图如图乙所
示。已知电源电压为12V，电流表的量程为50mA。
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）请根据电路图完善图丙的实物连接，要求闭合开关后滑动变阻器的滑片向右滑动时R 接入电路的阻
1
值变大；____
（2）闭合开关S，不施加压力，调节滑动变阻器接入电路部分的阻值，从最大值逐渐减小，当电流表读数
为40mA时电压表读数为4V，可知R=________Ω；
0
（3）闭合开关S，不施加压力，继续调节滑动变阻器R，电流表指针指表盘正中间位置，将此位置标记刻
1
度为F=0。此时滑动变阻器接入电路部分的阻值为 ________Ω。
（4）此后小明在保持滑动变阻器阻值不变的前提下，逐渐对传感器施加压力，并将对应的压力值标记到
电流表上，制成了一个简易的“压力计”。若此“压力计”测得的F=160N时，电流表对应的示数为
_______mA。
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. ②. 100 ③. 380 ④.
30
【解析】
【详解】（1）[1]由于闭合开关后滑动变阻器的滑片向右滑动时R 接入电路的阻值变大，所以滑动变阻器
1
选择左侧下接线柱接入电路，实物连接如图所示：
；
（2）[2]由题意知，电流表读数为I=40mA时，电压表读数为U=4V，R 的阻值
0 0 0
（3）[3]由题意知，当F=0时，电流表示数
＋
由欧姆定律公式得R 的电压
0
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
U=IR=25×10-3A×100Ω=2.5V
0 0 0
滑动变阻器两端的电压
U =U﹣U=12V﹣2.5V=9.5V
滑 0
滑动变阻器接入电路部分的电阻
（4）[4]由图甲可知R与F的关系式为
R=kF+b
再将F=0时，R=100Ω和F′=200N时，R′=0Ω分别代入得
0
，b=100
即R与F的关系式为
将F=160N代入上式得，R″=20Ω；此时电路中总电阻
R =R″+R =20Ω+380Ω=400Ω
总 滑
由欧姆定律得电路中电流表的示数
四、论述与计算题（本题共11分，其中28题4分，29题7分。）
28. 为加强消防安全，在学校楼道内必须配备消防设备，其中常见的有干冰灭火器。当发生火灾险情时，
我们可打开灭火器阀门对准火源根部灭火。请利用所学物理知识解释干冰能快速灭火的原理（字数不超过
100字）。
【答案】见解析
19【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】当发生火灾险情时，我们打开干冰灭火器阀门对准火源根部，干冰迅速升华，升华从周围吸收大
量的热，使温度降低到可燃物着火点以下，起到灭火的作用。
29. 在图甲所示电路中，电源电压保持不变，电阻R 的阻值为30Ω，闭合开关S，两电流表的指针均指在
1
表盘正中位置如图乙所示。
（1）求电源电压U；
（2）求电阻R 的功率；
2
（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电
路的总功率变化了1.2W。求电阻R的阻值（结果保留1位小数）。
【答案】（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω
【解析】
【详解】解：由图甲可知，两电阻并联，电流表A 测通过R 的电流，电流表A 测干路电流；
1 1 2
（1）由并联电路的电流特点可知，干路电流大于支路电流，A 的示数应大于A 的示数，因此A 选用大量
2 1 2
程，A 选用小量程，由图乙可知，A 的分度值为0.02A，示数为0.3A，A 的分度值为0.1A，示数为
1 1 2
1.5A，由并联电路的电压特点和欧姆定律可知，电源电压
U＝U＝U＝IR＝0.3A×30Ω＝9V
2 1 1 1
（2）由并联的电流特点可知，通过R 的电流
2
I＝I﹣I＝1.5A﹣0.3A＝1.2A
2 1
则电阻R 的功率
2
P＝UI＝9V×1.2A＝10.8W
2 2 2
（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，
干路电流一定会发生变化，则A 的示数不能发生变化，因此被替换的电阻为R，通过R 的电流不变；原
1 2 1
来电路的总功率
P＝UI＝9V×1.5A＝13.5W
则更换后电路的总功率
P'＝P+ΔP＝13.5W+1.2W＝14.7W
或
20【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W
当P'＝14.7W时，由P＝UI可知，干路电流
由并联电路的电流特点可知，此时通过R的电流
由欧姆定律可知，电阻R的阻值
当P″＝12.3W时，干路电流
此时通过R的电流
电阻R的阻值
因此电阻R的阻值为6.8Ω或8.4Ω。
答：（1）电源电压为9V；
（2）电阻R 的功率为10.8W；
2
（3）电阻R的阻值为6.8Ω或8.4Ω。
21
