济宁市二○二三年初中学业水平考试
物理试题
一、选择题：下列各题的四个选项中，只有一项符合题意，每小题2分，共20分。

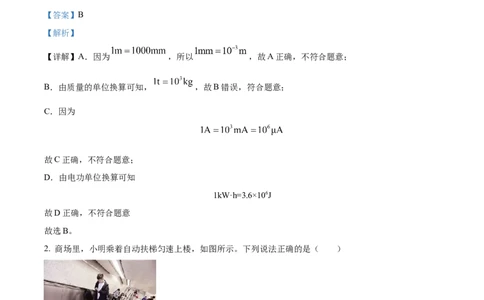

1. 下列物理量的单位换算不正确的是（ ）
A. 长度： B. 质量：
C. 电流： D. 电功：
【答案】B
【解析】
【详解】A．因为 ，所以 ，故A正确，不符合题意；
B．由质量的单位换算可知， ，故B错误，符合题意；
C．因为
故C正确，不符合题意；
D．由电功单位换算可知
1kW·h=3.6×106J
故D正确，不符合题意 。
故选B。
2. 商场里，小明乘着自动扶梯匀速上楼，如图所示。下列说法正确的是（ ）
A. 以扶手为参照物，小明是运动的
B. 小明受重力、支持力和摩擦力
的
C. 小明对扶梯 压力与小明的重力是一对平衡力
D. 上楼过程中，小明的机械能逐渐增大
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】D
【解析】
【详解】A．以扶手为参照物，小明和扶手之间的位置没有发生相对变化，所以小明是静止的，故A错误；
B．小明跟着自动扶梯匀速上楼，小明受重力、支持力，没有受到摩擦力，故B错误；
C．小明对扶梯的压力与小明的重力方向都是竖直向下的，一对平衡力需要大小相等、方向相反，所以它
们不是一对平衡力，故C错误；
D．上楼过程中，小明质量不变，速度不变，则动能不变；上楼时高度增加，重力势能增大，则机械能逐
渐增大，故D正确。
故选D。

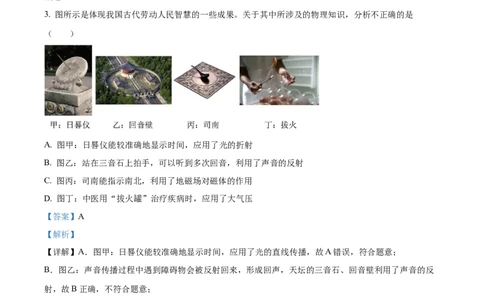

3. 图所示是体现我国古代劳动人民智慧的一些成果。关于其中所涉及的物理知识，分析不正确的是
（ ）
A. 图甲：日晷仪能较准确地显示时间，应用了光的折射
B. 图乙：站在三音石上拍手，可以听到多次回音，利用了声音的反射
C. 图丙：司南能指示南北，利用了地磁场对磁体的作用
D. 图丁：中医用“拔火罐”治疗疾病时，应用了大气压
【答案】A
【解析】
【详解】A．图甲：日晷仪能较准确地显示时间，应用了光的直线传播，故A错误，符合题意；
B．图乙：声音传播过程中遇到障碍物会被反射回来，形成回声，天坛的三音石、回音壁利用了声音的反
射，故B正确，不符合题意；
C．图丙：地球是一个大型磁体，司南能指示南北，利用了地磁场对磁体的作用，故C正确，不符合题意；
D．图丁：先把酒精在罐内烧-下，罐内空气受热排出，此时迅速把罐扣在皮肤上，使罐内气体温度升高，
等到罐内的空气冷却后压强降低，小于外面的大气压，外面的大气压就将罐紧紧地压在皮肤上，故D正确，
不符合题意。
故选A 。
4. 如图所示的电路中，闭合开关时，下列说法正确的是（ ）
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 灯 与灯 串联
B. 开关只能控制灯
C. 电流表测灯 的电流
D. 电流方向：从电流表经a流向开关

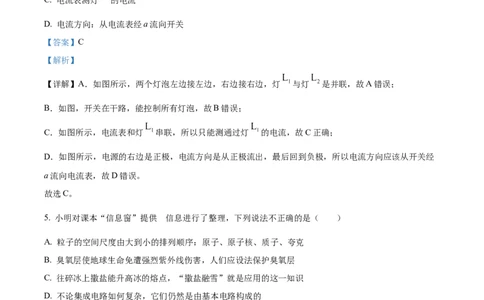

【答案】C
【解析】
【详解】A．如图所示，两个灯泡左边接左边，右边接右边，灯 与灯 是并联，故A错误；
B．如图，开关在干路，能控制所有灯泡，故B错误；
C．如图所示，电流表和灯 串联，所以只能测通过灯 的电流，故C正确；
D．如图所示，电源的右边是正极，电流方向是从正极流出，最后回到负极，所以电流方向应该从开关经
a流向电流表，故D错误。
故选C。
的
5. 小明对课本“信息窗”提供 信息进行了整理，下列说法不正确的是（ ）
A. 粒子的空间尺度由大到小的排列顺序：原子、原子核、质子、夸克
B. 臭氧层使地球生命免遭强烈紫外线伤害，人们应设法保护臭氧层
C. 往碎冰上撒盐能升高冰的熔点，“撒盐融雪”就是应用的这一知识
D. 不论集成电路如何复杂，它们仍然是由基本电路构成的
【答案】C
【解析】
【详解】A．分子、原子、原子核、质子、夸克的尺寸一个比一个小，故A正确，不符合题意；
B．过量照射紫外线，可以使人皮肤粗糙甚至癌变，臭氧层可以吸收太阳射向地球的紫外线，减免紫外线
对人的伤害，故人们应设法保护臭氧层，故B正确，不符合题意；
C．往碎冰上撒盐能降低冰的熔点，“撒盐融雪”就是应用的这一知识，故C错误，符合题意；
D．芯片里面有很复杂的集成电路，这些集成电路仍然是由基本电路组成，基本电路包括电源、用电器、
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
开关和导线，故D正确，不符合题意。
故选C。
6. 下列各选项中，有错误的是（ ）
警示语 作用 物理仪器 用途
请勿大声喧哗 控制噪声的产生 天平 测量物体的质量
请系安全带 预防因惯性造成伤害 密度计 测量液体的密度
高压！请勿靠近 防止高压触电 测电笔 辨别火线与零线
A B

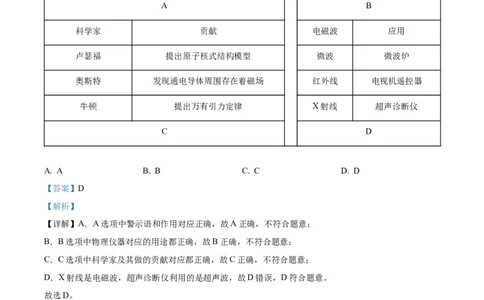

科学家 贡献 电磁波 应用
卢瑟福 提出原子核式结构模型 微波 微波炉
奥斯特 发现通电导体周围存在着磁场 红外线 电视机遥控器
牛顿 提出万有引力定律 X射线 超声诊断仪
C D
A. A B. B C. C D. D
【答案】D
【解析】
【详解】A．A选项中警示语和作用对应正确，故A正确，不符合题意；
B．B选项中物理仪器对应的用途都正确，故B正确，不符合题意；
C．C选项中科学家及其做的贡献对应都正确，故C正确，不符合题意；
D．X射线是电磁波，超声诊断仪利用的是超声波，故D错误，D符合题意。
故选D。
7. 以下对厨房里一些现象的分析，不正确的是（ ）
A. 在碗沿上磕鸡蛋，利用了物体间力的作用是相互的
B. 将刀刃磨的很薄，是为了减小压强
C. 水烧开后，壶盖被顶起，其能量转化与内燃机的做功冲程相同
D. 用天然气做饭，利用了天然气具有较大的热值
【答案】B
【解析】
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】A．在碗沿上磕鸡蛋，鸡蛋对碗沿有力的作用，碗沿对鸡蛋也有力的作用，故利用了物体间力的
作用是相互的，故A正确，不符合题意；
B．将刀刃磨的很薄，是在压力一定时通过减小受力面积来增大压强，故B错误，符合题意；
C．水烧开后，具有较大的内能，将壶盖被顶起，是将内能转化为机械能，其能量转化与内燃机的做功冲
程相同，故C正确，不符合题意；
D．用天然气做饭，天然气与其它燃料相比较，输送的是天然气，这是利用了天然气热值大的特性，故D
正确，不符合题意。
故选B。
8. 对图中实验现象的分析，不正确的是（ ）
A. 图甲：在光屏上形成了一条彩色光带，说明太阳光由各种色光混合而成
B. 图乙：热水中的墨水扩散较快，说明分子无规则运动的剧烈程度与温度有关
C. 图丙：闭合开关，金属杆运动，说明导体切割磁感线可以产生感应电流
D. 图丁：两气球经毛织品分别摩擦后分开，说明同种电荷相互排斥
【答案】C
【解析】
【详解】A．在图甲中，根据不同的单色光的折射能力不同，太阳光经过三棱镜折射后形成一条彩色光带，
说明太阳光是由各种单色光混合形成的，故A正确，不符合题意；
B．如图乙所示，墨水在盛有热水的杯子中扩散的速度更快，说明温度越高，分子扩散越快，即分子无规
则的剧烈程度与温度有关，故B正确，不符合题意；
C．如图丙所示，开关闭合，电路中有电流通过，金属杆周围产生磁场，与原来磁体的磁场，根据同名磁
极相互排斥，异名磁极相互吸引的规律，促使金属杆运动，属于电流的磁效应，说明通电导体在磁场中会
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
受力运动。故C错误，符合题意；
D．在图丁中，两气球经毛织品分别摩擦，因为摩擦在摩擦过程中电荷的转移，使得气球带上了同种电荷，
后因为同种电荷相互排斥而分开，故D正确，不符合题意。
故选C。
9. 小明家的屋顶上有一个水池，图是他设计的一种自动测量水池内水位高低的装置，R'是定值电阻，R是
滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用电流表改装）指针的刻度，就可知道水池内水位
的高低。下列对装置的设计方案提出的建议，可行的是（ ）
A. 用电压表改装水位表，并与R'并联
B. 用塑料材料制作杠杆AB
C. 用软绳连接杠杆A端与浮标
D. 用导线代替电阻R'接通电路
【答案】A
【解析】
【详解】A．如果用电压表改装水位表，把电压表与R'并联，测R'两端电压，根据串联电路分压特点，当
水位升高时，变阻器接入电路电阻变小，变阻器两端电压变小，电源电压不变，则R'两端电压变大。所以
这个方案可行，故A符合题意；
B．R是滑动变阻器，它的金属滑片是杠杆的一端。因为塑料是绝缘体，所以不能用塑料制作杠杆AB，故
B不符合题意；
C．如果用软绳连接杠杆A端与浮标，当水位上升时，浮标对杠杆没有力的作用，则不能改变变阻器的电
阻值，故C不符合题意；
D．如果用导线代替电阻R'接通电路，当变阻器滑片滑到最下端时，等同于用导线直接接到电源两端，可
能会因电流过大把电源烧坏，故D不符合题意。
故选A。
10. 图是灯泡L的I-U图像，结合图像分析，下列选项正确的是（ ）
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 通过灯泡L的电流与其两端的电压成正比
B. 当通过灯泡L的电流为0.3A时，其实际功率为0.72W
C. 将两个完全相同的灯泡L串联在2.4V的电源两端，电路的总功率为0.24W
D. 将灯泡L和18Ω的定值电阻并联在3.6V的电源两端，电路的总电阻为6Ω
【答案】D
【解析】
【详解】A．由图可知，灯泡L的I-U图像是一条曲线，说明通过它的电流与电压不成正比关系，，故A
错误；
B．当通过灯泡L的电流为0.3A时，由图像可知，灯泡L两端的电压略小于2.4V，根据
可得小灯泡的实际功率小于0.72W，故B错误；
C．将两个完全相同的灯泡L串联在2.4V的电源两端，根据串联分压的规律，各小灯泡分得的电压为
1.2V，由图像可知，此时电路中的电流为0.2A，则电路的总功率为
故C错误；
D．将灯泡L和18Ω的定值电阻并联在3.6V的电源两端，由图可知，此时小灯泡的电流为0.4A，根据欧
姆定律，可得小灯泡的阻值为
电路中总阻值为
故D正确。
故选D。
二、填空题：每空1分，共12分。
11. 济宁内环高架项目由高架路和地面快速路两部分组成，其中高架路36km，设计速度80km/h，合
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
______m/s。小明跟随爸爸开车行完高架路全程用时36min，则这段时间内车的平均速度为______km/h。
（结果保留一位小数）
【答案】 ①. 22.2 ②. 60
【解析】
【详解】[1] 换算单位
[2] 行完高架路全程这段时间内车的平均速度为
12. 现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中
的电流从a流向b时，线圈的左端为______极，此时活塞将向______运动。
【答案】 ①. N ②. 右
【解析】
【详解】[1]由右手螺旋定则可知，螺线管左端为N极。
[2]根据磁极间的相互作用规律，同名磁极相互排斥，如图，此时同名磁极相对，故活塞右移。
13. 如图所示的装置中，AB是一段内径粗细不同的玻璃管，它与蓄水容器相连，在玻璃管较粗和较细的部
分，各接有一段竖直的细玻璃管。M、N是AB玻璃管内同一水平线上的两个点，分别位于两竖直细玻璃管
下方。关闭阀门K，将水注入蓄水容器中，根据______原理，两竖直细玻璃管内水面是______的；打开阀
门K，水流出过程中，M点的压强______（选填“大于”“等于”或“小于”）N点的压强。
【答案】 ①. 连通器 ②. 相平 ③. 小于
【解析】
【详解】[1][2]由题可知，关闭阀门K时，将水注入蓄水容器中，此装置上端都开口，下部相连通，是个连
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
通器，因为上端开口，大气压相同，所以两竖直细玻璃管内水面是相平的。
[3]打开阀门K，水流出过程中，M处管子比N处管子要细一些，所以M处管子水的流速较大，根据流体流
速与压强的关系可知，流速越大压强越小，故M点的压强小于N点的压强。
14. 有些人的眼睛只能看清远处的物体，而不能看清近处的物体，这样的眼睛需佩戴______（选填“凸透
镜”或“凹透镜”）矫正。这种透镜对光有______作用。
【答案】 ①. 凸透镜 ②. 会聚
【解析】
【详解】[1][2]眼睛只能看清远处的物体，而不能看清近处的物体，平行光线进入眼睛，经过晶状体折射后
在视网膜后面成像，当物距变大时像距减小就能看清楚，这是远视眼，需要佩戴凸透镜来矫正。因为凸透
镜对光有会聚的作用，可以使光线进入晶状体后缩小折射范围，使像可以刚好成在视网膜上。
15. 在测定某液体密度时，小明做了两次实验并做了如下记录，则液体的密度 ______ ，容器的
质量m＝______g。
次数 液体的体积V/ 容器和液体的总质量m/g
1 58 79
2 107 128
【答案】 ①. 1 ②. 21
【解析】
【详解】[1]由题意可知，两次实验中液体的体积变化量为
两次实验中液体质量的变化量为
则该液体的密度为
[2]当液体体积为 时，液体的质量为
由表可知，当液体体积为 时，液体和容器总质量为 ，则容器质量为
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
16. 两个滑轮按如图所示的方式组合，用5N的拉力F拉动绳端，使物体在5s内水平向左匀速滑动1m，物
体与地面间的摩擦力为9N，则拉力F的功率为_________________W，滑轮组的机械效率为
_________________。
【答案】 ①. 2 ②. 90%
【解析】
【详解】[1]由图可知，n=2，拉力端移动距离
s=2s =2×1m=2m
物
拉力做功
W =Fs=5N×2m=10J
总
拉力F的功率
[2]拉力做的有用功
W =fs =9N×1m=9J
有 物
滑轮组的机械效率
η= =90%
三、实验题：17题4分，18题5分，19题4分，20题5分，共18分。
17. 按照题目要求作图：在图中画出AB在平面镜中所成的像。
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】
【解析】
【详解】分别作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜
中的像。如图所示
18. 将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球被弹开的现象，如图
所示，请画出此时小球的受力示意图。
【答案】
【解析】
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】泡沫塑料小球靠近正在发声的音叉，音叉振动而发声，振动的音叉将小球弹开，此时小球只受竖
直向下的重力和沿着悬挂绳向上的拉力，如图所示
19. 小明取质量为200g的水，用图甲所示的实验装置探究水的沸腾特点，并根据实验数据画出了水的温度
随时间变化图像，如图乙所示。
（1）此实验中，用酒精灯给烧杯中的水加热，酒精的化学能转化为水的______能；
（2）分析图像，回答下列问题。
①AB段水吸收的热量为______J；[ ]
②BC段表示水的______过程，特点是继续吸热，但温度______；
（3）实验结束后，取下烧杯上的硬纸板，发现纸板上有小水珠，这是______（填物态变化名称）现象。
【答案】 ①. 内 ②. 10080 ③. 沸腾 ④. 不变 ⑤. 液化
【解析】
【详解】（1）[1] 此实验中，用酒精灯给烧杯中的水加热，酒精燃烧将化学能转化为内能，水吸收热量温
度升高，内能增大，所以是酒精的化学能转化为水的内能。
（2）①[2]如图乙所示，AB段水吸收的热量为
②[3][4]如图乙所示，BC段水的温度没变，说明温度达到了水的沸点，这段表示是水的沸腾过程，特点是
水要持续吸热，但温度不变。
（3）[5] 实验结束后，取下烧杯上的硬纸板，发现纸板上有小水珠，这是从烧杯中出来的水蒸气遇到冷的
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
硬纸板液化成的小水珠，这是液化现象。
20. 利用铁架台、杠杆、质量相等的钩码等器材，探究杠杆的平衡条件；
（1）调节螺母，将没挂钩码的杠杆调节至水平位置平衡，如图甲所示，其目的是方便测量_________；
（2）为探究杠杆的平衡条件，小明设计了以下两种收集实验数据的方案，其中合理的是_________；
方案一 方案二
实验次数
F/N l/cm F/N l/cm F/N l/cm F/N l/cm
1 1 2 2 1 1 2 2
1 3 3 3 5
2 2 2 4 3
3 1 1 2 5
（3）如图所示，在A处挂3个钩码，则应在B处挂_________个钩码，才能使杠杆在水平位置保持平衡；
（4）杆秤就是杠杆平衡条件的一个应用，是中国最古老也是现今人们仍然在使用的一种称质量的简易工
具，由带有秤星的秤杆、秤砣、提纽等组成，如图所示，此杆秤有两个提纽，使用它称较重的物体时，常
用离秤钩较_________（选填“近”或“远”）的提纽。
【答案】 ①. 力臂 ②. 方案二 ③. 2 ④. 近
【解析】
【详解】（1）[1]调节螺母，将没挂钩码的杠杆调节至水平位置平衡，使得杠杆中心经过支点，避免杠杆
自重对实验结果产生影响，便于测量力臂。
（2）[2]为探究杠杆的平衡条件，为了避免偶然性对实验结果的影响，使实验结论具有普遍性，应多次改
变动力与阻力的大小，观察动力臂与阻力臂，故方案二更合理。
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（3）[3]如图所示，在A处挂3个钩码，OA=2，OB=3，根据杠杆平衡原理
即
可得F=2，即应在B处挂2个钩码。
2
（4）[4]当使用杆秤称较重的物体时，根据杠杆平衡原理
可知，应用离秤钩较近的提纽从而减小阻力与阻力臂乘积的总值，从而在有限的动力臂内可以减小动力。
21. 电流做的功跟电压、电流和通电时间三个因素都有关。小明想通过实验验证电功跟电压的关系，选用
的器材如图所示。其中甲、乙两玻璃瓶内装有初始温度相同、等质量的煤油，两电阻丝阻值不同（
）。
（1）将两根电阻丝串联后接入电路中，可控制______和______相等；
（2）通电一段时间后，通过观察______来比较电流做功多少；
（3）通过实验发现：在相同时间内，电流通过电阻丝______（选填“ ”或“ ”）做的功多；
（4）若 两端的电压为3V，电路中的电流为0.4A，则10s内电流通过 做的功为______J。
【答案】 ①. 电流 ②. 时间 ③. 温度计的示数 ④. ⑤. 12
【解析】
【详解】（1）[1][2]如图所示，探究电功跟电压、电流和时间关系时，将两根电阻丝串联后接入电路中，
可控制通过的电流和经过的时间相等。
（2）[3] 通电一段时间后，通过观察温度计的示数计算出两个玻璃瓶中煤油温度的变化量，温度升高越多，
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
说明煤油吸热越多，即可说明电流做功越多。
（3）[4] 通过实验发现：在相同时间内，电流通过电阻丝 做功较多，因为 ，根据串联电路分压
特点可知，电阻越大两端电压越大，即 两端的电压较大；根据 可知，在电流和时间相等时，电
压越大电功越大。
（4）[5]根据题意可知，10s内电流通过 做的功为
四、计算题：21题4分，22题6分，共10分。
22. 小明在探究“浮力的大小与哪些因素有关”实验时，将一底面积为4 的圆柱体浸入水中，改变其
浸入水中的体积，观察弹簧测力计示数的变化，如图所示。图甲中，圆柱体有 体积浸入水中，弹簧测力
计的示数为1.1N；图乙中，圆柱体有 体积浸入水中，弹簧测力计的示数为0.9N。取 ，求：
（1）圆柱体全部浸入水中时受到的浮力；
（2）图乙中，圆柱体底部受到水的压强。
【答案】（1） ；（2）
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】解：（1）由题意可知，两次实验中测力计示数的变化量即是排开水体积变化量所对应的浮力，
设圆柱体体积为V，则根据 有关系如下
解得 ，则圆柱体全部浸入水中时受到的浮力为
（2）如图乙所示，圆柱体有 体积浸入水中时，圆柱体底部距离水面的高度为
则此时圆柱体底部受到水的压强为
答：（1）圆柱体全部浸入水中时受到的浮力为 ；
（2）图乙中，圆柱体底部受到水的压强为 。
23. 在如图所示的电路中，小灯泡L上标有“6V 3W”字样，电流表量程为0～0.6A，电压表量程为0～
15V，定值电阻 ，滑动变阻器R的最大电阻为100Ω。只闭合 ，滑动滑片P，使变阻器电阻
，此时电压表示数为10V。若电源电压不变，不计灯丝电阻随温度的变化，求：
（1）小灯泡的电阻；
（2）电源电压；
（3）只闭合 ，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，电路消耗的总功率
范围。
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
.
【答案】（1）12Ω；（2）18V；（3）45W-9W
【解析】
【详解】解：（1）由
可知灯泡的电阻为
（2）只闭合S，滑动滑片P，使变阻器电阻
1
此时电压表示数为10V，定值电阻为
故电源电压为
（3）已知灯泡的电阻为
当灯泡两端电压为额定电压时，其两端电压为6V，故滑动变阻器两端电压为
此时滑动变阻器接入电路的阻值最小为
此时电路中的电流为
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
复合题意，当电压表示数最大为15V时，此时电路中滑动变阻器接入电路的阻值最大为
故滑动变阻器接入电路的阻值范围为
根据
可知电路电功率变化的范围为
即
答：（1）小灯泡的电阻为 ；
（2）电源电压为18V；
（3）只闭合S2，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，电路消耗的总功率
范围为4.5W-9W。
