广元市 2023 年初中学业水平考试暨高中阶段学校招生考试物理
说明：
1.全卷满分100分，考试时间70分钟。
2.本试题卷分为第I卷（选择题）和第II卷（非选择题）两部分，共四个大题，26个小题。
3.考生必须在答题卡上答题，写在试卷上的答案无效。选择题必须使用2B铅笔填涂答案，非
选择题必须使用0.5毫米黑色墨迹签字笔答题。
4.考试结束，将答题卡和试卷一并交回。
第I卷 选择题（共36分）

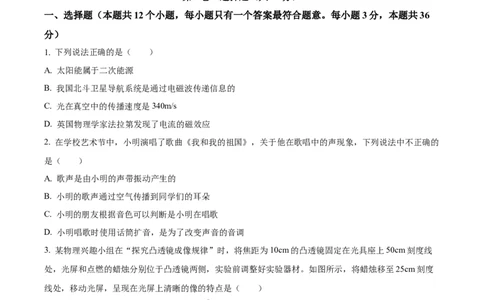

一、选择题（本题共12个小题，每小题只有一个答案最符合题意。每小题3分，本题共36
分）
1. 下列说法正确的是（ ）
A. 太阳能属于二次能源
B. 我国北斗卫星导航系统是通过电磁波传递信息的
C. 光在真空中的传播速度是340m/s
D. 英国物理学家法拉第发现了电流的磁效应
2. 在学校艺术节中，小明演唱了歌曲《我和我的祖国》，关于他在歌唱中的声现象，下列说法中不正确的
是（ ）
A. 歌声是由小明的声带振动产生的
B. 小明的歌声通过空气传播到同学们的耳朵
C. 小明的朋友根据音色可以判断是小明在唱歌
D. 小明唱歌时使用话筒扩音，是为了改变声音的音调
3. 某物理兴趣小组在“探究凸透镜成像规律”时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线
处，光屏和点燃的蜡烛分别位于凸透镜两侧，实验前调整好实验器材。如图所示，将蜡烛移至25cm刻度
线处，移动光屏，呈现在光屏上清晰的像的特点是（ ）
A. 倒立、缩小的实像 B. 正立、放大的虚像
C. 倒立、放大的实像 D. 与投影仪的成像特点相同
4. 下列关于吃火锅时发生的物理现象，说法正确的是（ ）
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 火锅汤汁中的水沸腾后，持续加热，汤汁中水的温度会继续升高
B. 远处就能闻到浓浓的火锅香味，这是分子运动表现出来的扩散现象
C. 火锅汤汁上方不断冒出的“白气”是水蒸气汽化形成的
D. 增大火锅汤汁内能的方式与内燃机压缩冲程中增大燃气内能的方式相同
5. 2023年5月，在中国苏州举行的世界羽毛球苏迪曼杯决赛中，中国羽毛球队再次夺冠。下列说法中正确
的是（ ）
A. 羽毛球在空中运动时不受重力作用
B. 羽毛球能在空中运动是由于受到惯性力的作用
C. 运动员挥拍将羽毛球击出，说明力可以改变物体的运动状态
D. 运动员的鞋底有花纹是为了减小运动中地面对鞋底的摩擦

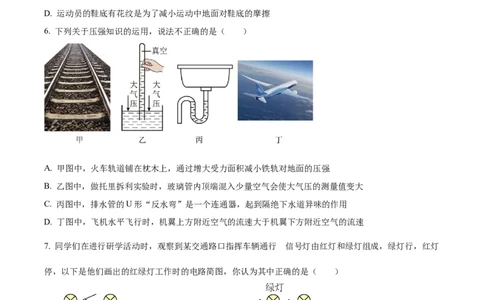

6. 下列关于压强知识的运用，说法不正确的是（ ）
A. 甲图中，火车轨道铺在枕木上，通过增大受力面积减小铁轨对地面的压强
B. 乙图中，做托里拆利实验时，玻璃管内顶端混入少量空气会使大气压的测量值变大
C. 丙图中，排水管的U形“反水弯”是一个连通器，起到隔绝下水道异味的作用
D. 丁图中，飞机水平飞行时，机翼上方附近空气的流速大于机翼下方附近空气的流速
的
7. 同学们在进行研学活动时，观察到某交通路口指挥车辆通行 信号灯由红灯和绿灯组成，绿灯行，红灯
停，以下是他们画出的红绿灯工作时的电路简图，你认为其中正确的是（ ）
A. B.
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C. D.

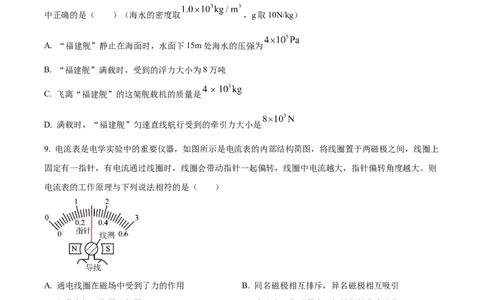

8. 我国第三艘航空母舰“福建舰”满载时的排水量为8万吨。若满载时，“福建舰”匀速直线航行受到的
阻力是自身总重力的0.01倍；如果一架舰载机飞离后，“福建舰”排开的海水体积减少 。则下列描述
中正确的是（ ）（海水的密度取 ，g取10N/kg）
A. “福建舰”静止在海面时，水面下15m处海水的压强为
B. “福建舰”满载时，受到的浮力大小为8万吨
C. 飞离“福建舰”的这架舰载机的质量是
D. 满载时，“福建舰”匀速直线航行受到的牵引力大小是
9. 电流表是电学实验中的重要仪器，如图所示是电流表的内部结构简图，将线圈置于两磁极之间，线圈上
固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度越大。则
电流表的工作原理与下列说法相符的是（ ）
A. 通电线圈在磁场中受到了力的作用 B. 同名磁极相互排斥，异名磁极相互吸引
C. 与发电机工作原理相同 D. 电流表工作过程中，机械能转化为电能
的
10. 如图所示，杠杆OBA可绕O点在竖直平面内转动， ，在B点悬挂一个10N 重物G，在A
点施加竖直向上的动力 使杠杆OBA水平平衡（杠杆重力及摩擦均忽略不计），下列说法正确的是（
）
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 在A点施加竖直向上的力 时，该杠杆是费力杠杆
B. 作用在A点的力 的大小为5N
C. 如果重物的悬挂点B向O点移动，要使杠杆水平平衡， 应变小
D. 若将作用于A点的力 变为图中 ，要使杠杆水平平衡， 应小于

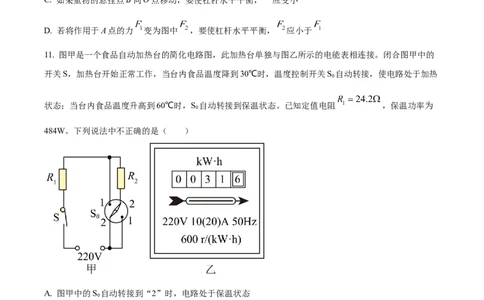

11. 图甲是一个食品自动加热台的简化电路图，此加热台单独与图乙所示的电能表相连接。闭合图甲中的
开关S，加热台开始正常工作，当台内食品温度降到30℃时，温度控制开关S 自动转接，使电路处于加热
0
状态；当台内食品温度升高到60℃时，S 自动转接到保温状态。已知定值电阻 ，保温功率为
0
484W。下列说法中不正确的是（ ）
A. 图甲中的S 自动转接到“2”时，电路处于保温状态
0
的
B. 图甲中定值电阻 阻值为
C. 加热台在加热状态下工作5min消耗的电能使图乙中的电能表转盘转过150转
D. 加热台自动加热时，电路中的电流小于图乙中电能表的标定电流
12. 如图甲所示的电路，电源电压不变， 是定值电阻，通过 的电流与 两端的电压关系如图乙所示。
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
当M、N都是电流表，且 闭合、 断开时，M的示数为0.4A、电路的总电阻为 ；当M、N都是电压
表，且 、 都闭合时，N的示数为2V，电路的总电阻为 。下列说法正确的是（ ）
A. 电阻 的阻值为
B.
C. 当M、N都是电压表， 、 都闭合时、 与 的功率之比为
D. 当M、N都是电流表，只闭合 时，M、N两表示数之比为
第II卷 非选择题（共64分）
二、填空题（每空2分，本题共28分）
13. 阳光照射下，嘉陵江畔树影婆娑、游鱼戏水。其中地面上树影间的光斑是由光的___________形成的，
游人看到的水中的鱼是光的折射形成的___________像（选填“虚”或“实”）。
14. “北国风光，千里冰封，万里雪飘”是伟大领袖毛泽东在《沁园春·雪》中的优美词句。词句中的冰
的形成过程需要___________热，雪是水蒸气___________形成的（填写物态变化名称）。
15. 甲、乙、丙三个带电小球，已知甲带负电，甲和乙相互吸引，乙和丙相互排斥，则丙带___________电；
通常情况下，金属、石墨、橡胶三种材料中，___________属于绝缘体。
16. 某研学活动小组在实践活动期间，粗略测量了一农家柴火灶的热效率。同学们在柴火灶的铁锅里倒入
5kg水。盖上锅盖，完全燃烧了1kg干木柴使水温从 升高到 ，水吸收的热量为___________J，
该柴火灶的热效率为___________。[水的比热容是 ），这种千木柴的热值是
]
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
17. 气凝胶是一种在航天领域广泛使用的新材料，如图所示是某种气凝胶质量与体积的关系图像，则其密
度为___________ ；假设建造一座宇宙空间站需使用气凝胶 ，则这些气凝胶的质量是
___________kg。
18. 如图所示是运动员在冬奥会跳台滑雪空中下落的情景，在下落过程中，运动员的重力势能逐渐
___________（选填“减小”“不变”或“增大”）；若某运动员质量为60kg，在空中经1.5s下落的竖直
高度为10m，则这段时间内该运动员的重力的功率是___________W。（g取10N/kg）
19. 如图所示是课外活动时，同学们设计的电子身高测量仪的电路简图，绝缘板A与滑动变阻器 的滑片
P固定在一起，且同步上下移动。已知电源电压恒为20V，定值电阻 ，滑动变阻器的规格为“
1A”，电压表的量程为0-15V，电流表的量程为0-3A．下表为 接入电路的阻值与被测者身高的
对应关系。
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
身高
140 145 150 155 160 165 170 175 180 185 190
0 10 20 30 40 50 60 70 80 90 100
某同学测得自己的身高为165cm，测量时通过电流表的电流为___________A；为保证电路安全工作，此测
量仪测量的身高最多不能超过___________cm。
三、作图与实验探究题（第20、21题各2分，其余各题每空2分，本题共24分）
20. 如图所示，物体A静止于粗糙斜面B上，请你作出物体A对斜面B的压力F的示意图。
21. 如图所示。从S点向平面镜发出一条光线，经平面镜反射后，反射光线到达光屏上的P点。请你作出
此过程的光路图（保留作图痕迹）。
22. 某实验小组用如图所示的实验装置比较a、b两种液体的吸热情况，甲、乙两装置使用规格相同的电加
热器、玻璃杯、温度计，两玻璃杯内的液体质量和初温都相同。实验中记录的数据如下表：
记录次数 1 2 3 4
升高的温度（℃） 5 7.5 10 12.5
加热a的时间（min） 2 3 4 5
加热b的时间（min） 1 1.5 2 2.5
（1）分析表中数据可得：质量相等的液体a和液体b，升高相同的温度，a吸收的热量___________b吸收
的热量（选填“ ”“ ”或“ ”）；
（2）本实验运用的物理学研究方法主要有___________和转换法。
23. 某物理兴趣小组用如图所示的实验装置“测量小车运动的平均速度”。实验中，他们将小车从带刻度
（分度值为1cm）的斜面顶端A点静止释放，并同时按下电子停表开始计时，图中圆圈内显示了小车位于
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A、B、C三点的时刻（数字分别表示“时：分：秒”）。
的
（1）由图中 实验数据可知，小车下滑过程中做___________运动（选填“减速”“匀速”或“加速”）；
（2）根据图中信息，小车在下滑过程中BC段的平均速度大小是___________cm/s；
（3）如果在A点时，先释放小车，后按下停表开始计时，B、C两点都准确计时，则会使所测AB段的平
均速度___________（选填“偏大”“不变”或“偏小”）。
24. 同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6V的电源一个，定值电阻5个
（阻值分别为 、 、 、 、 ），规格为“ 1A”的滑动变阻器一个，电流表、电
压表、开关各一个，导线若干。
（1）同学们设计并连接了如图甲所示的实验电路，想用电压表的3V量程测量定值电阻R两端的电压，请
你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）；（ ）
的
（2）他们先将 电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为 ；保持滑
片不动，用 的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向___________（选填“左”或
“右”）端移动，才能保持a、b间的电压 不变；再依次更换a、b间电阻为 、 继续实验。他
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关系图像，如图乙所示。由乙图可知：a、b间
电压 的值为___________V；a、b间电压一定时。通过a、b间导体的电流与导体的电阻成___________
比；
（3）当他们用 的电阻替换 的电阻后，发现电压表示数始终不能调为 。为继续完成此次探究，
同学们一起设计了如下方案，下列方案不正确的一项是___________；
A．将滑动变阻器更换为“ 1A”的滑动变阻器，其余不变
B．将电压为6V的电源更换为电压为5.2V的电源，其余不变
C．只调节滑动变阻器，使 为2.3V
四、解答题（解答应写出必要的文字说明、公式、演算步骤、数值和单位。每小题6分，本题共12分）
25. 如图所示，某工人利用滑轮组将一个工件沿水平地面匀速拉动到加工点。拉动过程中，工人对绳的拉
力始终沿竖直方向，工人双脚始终与水平地面接触且接触面积为 。工人对地面的压强为
；此工人的质量为70kg，两个动滑轮的质量共为10kg，绳重、绳与滑轮之间的摩擦均忽略不
计，g取10N/kg。求：
（1）工人的手对绳的拉力大小；
（2）工件移动过程中，地面对工件摩擦力的大小；
（3）滑轮组在此次工作中的机械效率。
26. 在如图所示的电路中，电源电压保持不变，小灯泡L标有“6V 4.2W”字样。当 、 都闭合，滑
动变阻器的滑片滑到最左端时，小灯泡L正常发光，电流表示数为2.2A．求：
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）小灯泡正常工作时的电流；
（2） 的阻值；
（3）只闭合 、滑动变阻器滑片滑到某一点时，电压表示数为 ，电路消耗的电功率为 ；保持滑片位
置不动、只闭合 ，小灯泡L的电阻发生变化，此时电压表示数为 ，电路消耗的电功率为 ；已知
、 ，求只闭合 时小灯泡的实际功率。
