宜宾市 2023 年初中学业水平考试暨高中阶段学校招生考试物理
（考试时间：90分钟；全卷满分：100分）
注意事项：
1.答题前，务必将自己的姓名、座位号、准考证号填写在答题卡指定的位置并将答题卡背面
座位号对应标号涂黑。
2.答选择题时，务必使用2B铅笔将答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦
擦干净后，再选涂其它答案标号。
3.答非选择题时，务必使用0.5毫米黑色签字笔，将答案书写在答题卡规定的位置上。
4.所有题目必须在答题卡规定的位置上作答，在试卷上答题无效。
一、选择题：本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1-10
题只有一项符合题目要求，第11~14题有多项符合题目要求。全部选对的得3分，选对但不
全的得2分，有选错或不选的得0分。

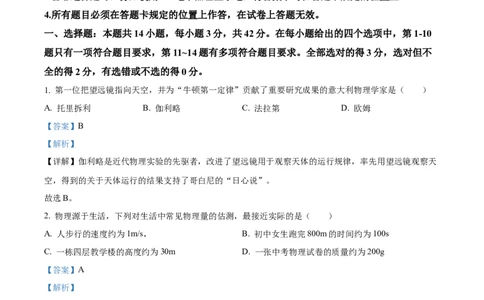

1. 第一位把望远镜指向天空，并为“牛顿第一定律”贡献了重要研究成果的意大利物理学家是（ ）
A. 托里拆利 B. 伽利略 C. 法拉第 D. 欧姆
【答案】B
【解析】
【详解】伽利略是近代物理实验的先驱者，改进了望远镜用于观察天体的运行规律，率先用望远镜观察天
空，得到的关于天体运行的结果支持了哥白尼的“日心说”。
故选B。
2. 物理源于生活，下列对生活中常见物理量的估测，最接近实际的是（ ）
A. 人步行的速度约为1m/s， B. 初中女生跑完800m的时间约为100s
C. 一栋四层教学楼的高度约为30m D. 一张中考物理试卷的质量约为200g
【答案】A
【解析】
【详解】A．成年人步行时，每秒步行约两步，每步长约0.5m，所以步行的速度约为1m/s，故A符合题意；
B．初中女生跑步速度约为4m/s，所以跑完800m的时间约为200s，故B不符合题意；
C．每层教学楼的高度约为3m，所以一栋四层教学楼的高度约为12m，故C不符合题意；
D．一张中考物理试卷的质量，即为一大张纸的质量约为5g，故D不符合题意。
故选A。
3. 为了陶冶学生的艺术情操，学校开展了丰富多彩的社团活动。如图是学生用古筝表演的情景，其中说法
正确的是（ ）
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】

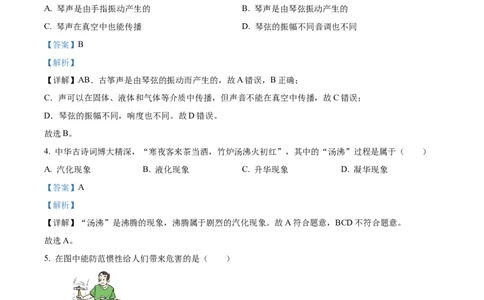

A. 琴声是由手指振动产生的 B. 琴声是由琴弦振动产生的
C. 琴声在真空中也能传播 D. 琴弦的振幅不同音调也不同
【答案】B
【解析】
【详解】AB．古筝声是由琴弦的振动而产生的，故A错误，B正确；
C．声可以在固体、液体和气体等介质中传播，但声音不能在真空中传播，故C错误；
D．琴弦的振幅不同，响度也不同。故D错误。
故选B。
4. 中华古诗词博大精深，“寒夜客来茶当酒，竹炉汤沸火初红”，其中的“汤沸”过程是属于（ ）
A. 汽化现象 B. 液化现象 C. 升华现象 D. 凝华现象
【答案】A
【解析】
【详解】“汤沸”是沸腾的现象，沸腾属于剧烈的汽化现象。故A符合题意，BCD不符合题意。
故选A。
5. 在图中能防范惯性给人们带来危害的是（ ）
A. 紧固锤头
B. 掷铅球
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C. 开车系安全带
D. 跳远
【答案】C
【解析】
【详解】A．紧固锤头是利用锤头的惯性，套紧在锤柄上，故A不符合题意；
B．掷铅球是利用铅球的惯性，铅球离开人手后，由于惯性能继续在空中运动，故B不符合题意；
C．开车系安全带是防止急刹车时，由于人具有惯性，继续向前运动，碰到障碍物，发生事故，故C符合
题意；
D．跳远是利用人的惯性，人离开地面后，由于惯性能继续在空中运动，故D不符合题意。
故选C。

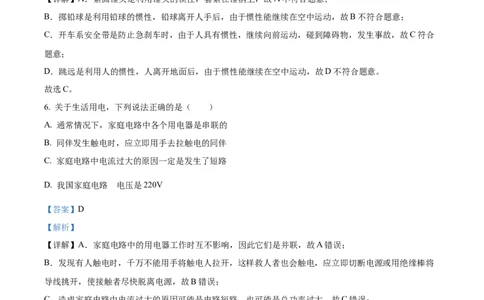

6. 关于生活用电，下列说法正确的是（ ）
A. 通常情况下，家庭电路中各个用电器是串联的
B. 同伴发生触电时，应立即用手去拉触电的同伴
C. 家庭电路中电流过大的原因一定是发生了短路
的
D. 我国家庭电路 电压是220V
【答案】D
【解析】
【详解】A．家庭电路中的用电器工作时互不影响，因此它们是并联，故A错误；
B．发现有人触电时，千万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将
导线挑开，使接触者尽快脱离电源，故B错误；
C．造成家庭电路中电流过大的原因可能是电路短路，也可能是总功率过大，故C错误；
D．不同国家家庭电路的电压不同，我国家庭电路的使用的电压是220V，故D正确。
故选D。
7. 如图是2022年10月12日“天宫课堂”上的两个实验情景。航天员刘洋在中国空间站进行了水球变
“懒”实验：用注射器喷出空气，空气冲击水球，使水球剧烈振动；她还展示了由种子长成的水稻植株。
针对“天宫课堂”的下列说法正确的是（ ）
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 航天员和学生天地通话是通过电磁波传递信息的
B. 航天员随空间站绕地球运动时处于平衡状态
C. 水球受到冲击力的施力物体是注射器
D. 水稻种子从地面被带到空间站后质量变为零
【答案】A
【解析】
【详解】A．由于航天员所在的中国空间站在太空中，周围环境是真空环境，所以只能依靠电磁波传递信
息，故航天员和学生天地通话是通过电磁波传递信息的，故A正确；
B．航天员随空间站绕地球运动时，做圆周运动，不断改变运动方向，所以空间站不处于平衡状态，故B
错误；
C．由于空气冲击水球，使水球剧烈振动，所以水球受到冲击力的施力物体是空气，故C错误；
D．由于质量是物体含有物质的多少，质量大小与物体的位置无关，所以水稻种子从地面被带到空间站后
质量不变，故D错误。
故选A。

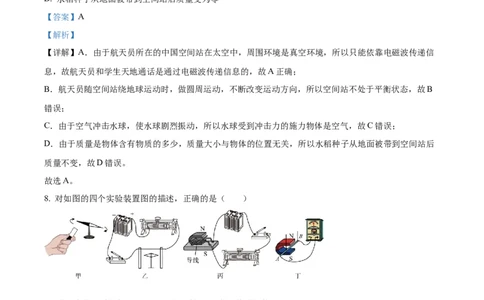

8. 对如图的四个实验装置图的描述，正确的是（ ）
的
A. 图甲中同名磁极相互吸引，这符合磁极间 相互作用规律
B. 图乙中导线通电时小磁针发生了偏转，这是电流的磁效应
C. 图丙中通电导线在磁场中受力运动，这是发电机的工作原理
D. 图丁中导线AB在磁场中运动产生电流，这是电动机的工作原理
【答案】B
【解析】
【详解】A．由图甲可知，磁铁推动小磁针转动，是相互排斥的效果，应该是同名磁极相互排斥，故A错
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
误；
B．在图乙中，接通电路时，导线中会有电流，此时发现小磁针发生偏转，即表明有磁场作用便得小磁针
受力偏转，故说明通电导线周围存在着磁场，这是电流的磁效应，故B正确；
C．图丙中通电导线在磁场中受力运动，这是电动机的工作原理，故C错误；
D．图丁中导线AB在磁场中运动产生电流，这是发电机机的工作原理，故D错误。
故选B。
9. 乒乓球自空中释放后竖直下落，多次与地面碰撞反弹，最终停在地面。对此过程，下列说法正确的是（
）
A. 下落过程中球的运动状态保持不变
B. 触地时地面对球的作用力大于球对地面的作用力
C. 上升过程中球的动能越来越小，重力势能越来越大
D. 从释放到停止，球的机械能守恒
【答案】C
【解析】
【详解】A．下落过程中球的速度越来越大，所以运动状态发生改变，故A错误；
B．触地时地面对球的作用力与球对地面的作用力是一对相互作用力，大小相等，故B错误；
C．上升过程中球的质量不变，速度逐渐减小，动能越来越小，高度增高，重力势能越来越大，故C正确；
D．因为没有忽略空气阻力，所以释放到停止，机械能减小，故D错误。
故选C。
10. 如图所示，电源电压保持不变， 是定值电阻，R是光敏电阻，其阻值随光照的增强而减小。闭合开
关，逐渐减小R的光照强度，电表示数的变化情况是（ ）
A. A表和V表示数均变大 B. A和V表示数均变小
C. A表示数变大，V表示数变小 D. A表示数变小，V表示数变大
【答案】D
【解析】
【详解】逐渐减小光源电阻的光照强度，光敏电阻的阻值增大，电路的总电阻R 变大，电源电压U不变，
总
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
电路电流 变小，电流表示数变小；定值电阻R 阻值不变，定值电阻两端电压 变小，光敏
0
电阻两端电压 变大，电压表示数变大，故ABC不符合题意，D符合题意。
故选D。
11. 关于内能及其利用，下列说法正确的是（ ）
A. 一切物体都具有内能
B. 足球运动越慢，它的内能越小
C. 冬天搓手取暖，是通过做功的方式改变内能
D. 热机的功率大，效率就一定高
【答案】AC
【解析】
【详解】A．自然界中一切物体都是由分子和原子构成的，内能为分子动能和分子势能之和，所以一切物
体都具有内能，故A正确；
B．足球运动快慢，是机械能的大小变化，与内能大小无关，故B错误；
C．冬天搓手取暖，将机械能转化为内能，所以是通过做功的方式改变内能，故C正确；
D．热机的功率大，则做功快，与效率的高低无关，故D错误。
故选AC。
12. 将装满水的厚玻璃瓶静置于水平桌面，把细玻璃管通过带孔的橡皮塞插入瓶中，如图所示，用手反复
水平捏厚玻璃瓶，观察细管中水面高度的变化。从形变角度分析现象及原因，下列说法正确的是（ ）
A. 细管中水面高度不会发生变化
B. 细管中水面会出现升降
C. 水面高度不变是因为厚玻璃瓶没有发生形变
D. 水面出现升降是因为厚玻璃瓶发生了微小形变
【答案】BD
【解析】
【详解】由于力能改变物体的形状，所以用手反复水平捏厚玻璃瓶，玻璃瓶的形状发生微小改变，瓶内的
水受到挤压，所以细管中水面会出现升降，故BD正确，AC错误。
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故选BD。
13. 小强同学用如图甲的实验装置，探究光反射时的规律，并将数据依次记录在表1中。实验后他想让与
地平线成60°的太阳光竖直向下照亮井底，他把平面镜按如图乙放置。对此探究，下列说法正确的是（
）
表1
次数 1 2 3 4 5
0° 20° 30° 40° 60°
0° 20° 30° 40° 60°
A. 图甲中表示反射角的是
B. 实验时的反射光线是绕O点逆时针转动的
C. 实验说明反射角等于入射角
D. 图乙中平面镜与地平线的夹角θ为75°
【答案】CD
【解析】
【详解】A．由于入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，由图甲可知， 是
入射角，故A错误；
B．由表1可知，实验时，反射角逐渐增大，即反射光线逐渐远离法线，所以反射光线是绕O点顺时针转
动的，故B错误；
C．观察表1中数据发现，反射角的大小始终等于入射角的大小，所以在光的反射中，反射角等于入射角，
故C正确；
D．太阳光与地平线的夹角为60°，竖直向下照亮井底，则反射光线与地平线的夹角为90°，则反射光线与
入射光线的夹角为150°，由于反射角等于入射角，所以反射角和入射角都等于75°，则反射光线与镜面的
夹角为
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
90°-75°=15°
则镜面与地平线的夹角θ为
90°-15°=75°
故D正确。
故选CD。
14. 如图所示，电源电压保持不变，定值电阻 。将滑片滑到滑动变阻器的b端时，闭合开关，电压
表的读数为3V；将滑片滑到滑动变阻器的中点时，电压表的读数为4.5V。下列判断正确的是（ ）
A. 电路中的最小电流是0.5A
B. 电源电压是9V
C. 滑动变阻器的最大阻值是9Ω
D. 移动滑片， 在通电100s内产生的热量最多1350J
【答案】ABD
【解析】
【详解】A．由图可知，R 与滑动变阻器串联，电压表测量R 两端电压，滑到滑动变阻器的b端时，由
0 0
可知，电路电阻阻值最大，电路电流最小为
故A正确；
BC．根据串联电路电压特点可知，电源电压为
当滑片滑到滑动变阻器的中点时，由 得，电路电流为
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
此时电源电压为
由于电源电压保持不变，即
则
解得：R =12Ω；电源电压为9V。故B正确，C错误；
滑
D．将滑片滑到滑动变阻器 的a端时，电路电流最大，根据 可得，电路电流为
由 得， 在通电100s内产生的最大热量为
故D正确。
故选ABD。
二、填空题：本题共8小题，每小题2分，共16分。请把恰当的文字或数据填在答题卡相应
位置上。
15. 高海拔地区的大气压________（选填“高”或“低”）于1标准大气压，水的沸点________（选填
“高”或“低”）于100℃。
【答案】 ①. 低
②. 低
【解析】
【详解】[1][2]大气压随海拔高度增大而减小，水的沸点随大气压增大而升高，所以高海拔地区的大气压低
于于1标准大气压，水的沸点低于100℃。
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
16. 人类在现代生活中广泛使用化石燃料，燃料燃烧时发热，将________转化为内能，同时产生了大量的
________气体，加剧了地球的温室效应。因此减少化石燃料的使用，开发新能源是未来理想能源的发展方
向。
【答案】 ①. 化学能 ②. 二氧化碳##CO
2
【解析】
【详解】[1][2]化石燃料燃烧时，将化学能转换为大量内能，同时，燃烧时产生大量的二氧化碳造成温室效
应，同时还产生二氧化硫、一氧化碳等有害气体，对大气造成污染。
17. 质量相同的铜和铅吸收的相同的热量时，铜比铅的温度升高得________（选填“多”或“少”）；质
量相同的铜和铅升高相同的温度，吸收热量多的是________（选填“铜”或“铅”）。已知
， 。
【答案】 ①. 少 ②. 铜
【解析】
【详解】[1]由 可知，质量相同的铜和铅吸收的相同的热量时，由于铜比铅的比热容大，所以铜比
铅的温度升高少。
[2]由 可知，质量相同的铜和铅升高相同的温度，由于铜比铅的比热容大，所以铜吸收热量较多。
18. 我国古代科技著作《天工开物》记载了脚踏碓（碓：duì，是一种给稻谷去壳的工具，用脚连续踏木杠
的一端，另一端的碓头就会连续起落。如图所示，脚向下踏时，脚踏碓属于________杠杆；碓头部较细，
是为了减小________，增大压强。
【答案】 ①. 费力
②. 受力面积
【解析】
【详解】[1]由图可知，用脚连续踏木杠时，O点为支点，支点到脚施加的动力的距离为动力臂，支点到碓
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
头的重力的距离为阻力臂，由于动力臂小于阻力臂，所以脚踏碓属于费力杠杆。
[2]碓头部较细，是为了减小受力面积，这是通过减小受力面积来增大压强。
19. 如图所示，一个物体被水平力F压在竖直墙面时静止，水平力减为F的三分之一时刚好匀速下滑，则
静止和匀速下滑时物体受到的摩擦力大小________（选填“相等”或“不相等”），下滑时水平力对物体
________（选填“做了”或“不做”）功。
【答案】 ①. 相等 ②. 不做
【解析】
【详解】[1]物体被水平力F压在竖直墙面时静止时，物体处于平衡状态，由二力平衡知识可知，物体受到
摩擦力等于物体的重力；水平力减为F的三分之一时，刚好匀速下滑，物体仍处于平衡状态，由二力平衡
知识可知，物体受到摩擦力等于物体的重力；所以物体静止和匀速下滑时，受到的摩擦力大小相等。
[2]下滑时，物体向下运动，水平力的方向向左，由于在力的作用下，沿力的方向运动一段距离，力才对物
体做功，所以水平力对物体不做功。
20. 在长为1000m，高为100m的爬坡路段，一辆质量为1800kg的电动汽车在3000N的牵引力作用下匀速
上坡，电动汽车受到的重力方向是________，斜面的机械效率为________，g取10N/kg。
【答案】 ①. 竖直向下
②. 60%
【解析】
【详解】[1]由于重力是地球对地球表面物体的引力，所以重力方向始终是竖直向下的，故电动汽车受到的
重力方向是竖直向下。
[2]斜面的机械效率
21. 小明家中安装的电能如图所示，其中“3000r/kW·h”表示接在这个表上的用电器，每消耗1kw·h的
电能，转盘转过________转；小明关闭家里其它所有用电器，只打开空调，观察电能表转盘在1min内刚
好转动了50转，则空调的功率是________W。
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 3000 ②. 1000
【解析】
【详解】[1]由电能表中“3000r/kW·h”可知，每消耗1kW·h的电能，转盘转过3000转。
的
[2]电能表转盘在1min内刚好转动了50转，消耗 电能为
则空调的功率是
22. 已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的电压关系如图所示，则灯泡正常发光时
的电阻为________Ω。把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，则并联电路的总电流
是________A。
【答案】 ①. 10 ②. 0.3
【解析】
【详解】[1]由图可知，小灯泡L的电压达到额定电压2.5V时，通过灯泡的电流为0.25A，则灯泡正常发光
时的电阻
[2]把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，由于并联电路中，各支路电压等于电源
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
电压，则定值电阻和灯泡两端电压都为1.5V，通过定值电阻的电流
由图可知，灯泡两端电压为1.5V时，通过灯泡的电流为0.2A，由于并联电路中，干路电流等于各支路电
流之和，则并联电路的总电流
I =I+I =0.1A+0.2A=0.3A
总 1 L
三、作图题：本题共2小题，每小题3分，共6分。
23. 冰墩墩是2022年北京冬奥会吉祥物。请在图中画出A点在平面镜中的像，并画出眼睛B通过平面镜
“看见”A点的光路图。
【答案】
【解析】
【详解】在平面镜的另一侧作出点A的对称点A'，即为A在平面镜中的像；连接像点与眼睛B点与镜面相
交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如图所示：
24. 如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要
求闭合开关，移动滑片P能改变螺线管磁性强弱）。
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】
【解析】
【详解】因为要求闭合开关，移动滑片P能改变螺线管磁性强弱，所以滑动变阻器接入电路采用一上一下
接法，图中上接线柱已有，故只要接一个下接线柱；电路从左侧往上流入螺线管，根据安培定则，螺线管
右侧为N极，左侧为S极，所以小磁针右边为N极。如图所示：
四、实验与探究题：本题共2小题，共15分。
25. 频闪拍摄是研究物体运动的方式之一。某科创小组用频闪拍摄的方法来“测量小车运动的平均速度”。
如图所示，他们用相机每隔0.5s曝光一次，拍摄了小车在斜面上下滑的频闪照片。请根据照片信息回答下
列问题。
（1）本实验中刻度尺是测量________的工具，刻度尺的分度值是________cm；
（2）小车从A点到C点的路程 ________cm，从A点运动到C点所用时间 ________s，小车在
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
AC段的平均速度 ________cm/s；
（3）根据照片信息可判断小车做________直线运动（选填“匀速”或“变速”）；
（4）小组同学经过进一步分析得出结论：小车在C点的动能________D点的动能（选填“大于”“等
于”或“小于”）。
【答案】 ①. 长度 ②. 1.0 ③. 40.0 ④. 1 ⑤. 40.0 ⑥. 变速 ⑦. 小于
【解析】
【详解】（1）[1][2] 本实验中刻度尺是测量长度的工具，由图可知，刻度尺的分度值是1.0cm。
（2）[3]由图可知，小车从A点到C点的路程为
s =80.0cm-40.0cm=40.0cm
AC
[4]因为相机每隔0.5s曝光一次，所以A点运动到C点所用时间为1s。
[5]小车在AC段的平均速度为
（3）[6]根据照片信息，在相同时间内，小车滑行的路程越来越大，所以速度越来越大，所以小车做加速
直线运动。
（4）[7]由（3）可知，小车做加速直线运动，质量不变，所以小车在C点的速度小于D点的速度，因此小
车在C点的动能小于D点的动能。
26. 为测量某待测电阻 的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。
（1）在连接如图乙的电路时，开关S应处于________状态，闭合开关前应将滑动变阻器的滑片置于
________（选填“A”或“B”）端；
（2）在如图乙所示的电路中，闭合开关，移动滑片，发现电压表示数为零，电流表有示数，经分析电路
连接不完整，具体原因是________，请在图乙中用笔画线代替导线将电路连接完整；（ ）
（3）正确连接电路后，某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻 的阻值
为________Ω；实验时应多测几组数据，求电阻的平均值，目的是________；
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（4）某实验小组实验时发现电压表已损坏，为测量 的阻值，他们经过讨论设计了如图丙的电路图。已
知电源电压不变，定值电阻的阻值为R，闭合开关 、断开 时电流表读数为 ；同时闭合开关 和
时电流表读数为 ，则 ________（用R、 、 表示）；
（5）实验小组完成实验后，他们经过讨论，认为用图甲的电路图还可以完成________实验。（至少填写
一个实验名称）
【答案】 ①. 断开 ②. B ③. 电压表没有测量电阻两端的电压 ④.
⑤. 5 ⑥. 减小实验误差 ⑦. ⑧. 探究电流与电
压的关系
【解析】
【详解】（1）[1]为了保护电路，连接电路时，开关应处于断开状态。
[2]为了保护电路，实验前应将滑动变阻器的滑片P移到阻值最大处，由图可知，应将滑动变阻器的滑片置
于B端。
（2）[3][4]电压表没有连接进去测量电阻两端的电压，应并联在定值电阻的两端。如图所示：
（3）[5]由式子 ，待测电阻 为
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
[6] 进行了多次测量，目的是计算电阻的平均值从而减小实验误差。
（4）[7]已知电源电压不变，定值电阻的阻值为R，闭合开关 、断开 时电流表读数为 ，这时 与R
串联，所以电源电压为
……①
闭合开关 和 时电流表读数为 ，这时电路中只有 连接到电路中，所以
……②
由①②式子解得
（5）[8]在“伏安法测电阻”的实验中， 为定值电阻，电压表测 两端的电压，电流表测电路中的电
流。若探究电流与电压的关系，应控制电阻的阻值不变，可以通过调节滑动变阻器改变 两端的电压和
通过的电流，所以该电路能完成该实验。
五、计算与解答题：本题共2小题，共21分。要求写出必要的文字说明和重要的演算步骤，
只写出最后答案的不得分。
27. 如图甲，用轻质细线将一不吸水的木块悬挂在弹簧测力计下，静止时测力计读数为3N；如图乙，将该
木块静置于平放的盛水容器中，木块有 的体积露出水面；如图丙，用竖直向下的力F压该木块时，木块
刚好全部浸入水中且静止。已知水的密度为 ，g取10N/kg，求：
（1）图乙中木块所受的浮力大小；
（2）木块的体积；
（3）木块的密度；
（4）图丙中F的大小。
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】（1）3N；（2） ；（3） ；（4）2N
【解析】
【详解】解：（1）因为弹簧测力计的示数是3N，又因为木块漂浮，故G=F ，所以乙图中木块的浮力为
浮
3N。
（2）因为 ，则木块的体积为
（3）木块的质量
木块的密度
（4）用竖直向下的力F将木块缓慢压入水中,静止时,木块上表面恰好与水面相平，此时物体排开水的体积
此时时物体受到的浮力
根据 可知，竖直向下的力
答: （1）图甲中木块受到浮力的大小为3N 。
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）木块的体积为0.5×10-3m3。
（3）木块的密度为0.6×103kg/m3 。
（4）竖直向下的力F的大小为2N。
28. 如图所示的电路，电源电压可调，R为标有“1.5A”字样的滑动变阻器，a、c为其两端点，电流表量
程为0~3A，电压表量程为0~15V，灯L 标有“6V 7.2W”字样，灯L 标有“6V 4.8W”字样，忽略温度变
1 2
化对灯丝电阻的影响。试问：
（1）L 正常发光时的电流和电阻；
1
（2）闭合开关S，断开 和 ，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S和 ，断开 ，将电源电压调至12V，当滑动变阻器滑片P滑到b点时，小灯泡正常发
光，此时 ，则滑动变阻器的最大阻值是多少？
（4）闭合开关S和 ，断开 ，将滑片P由b滑动到c端的同时调节电源电压，使小灯泡正常发光，其
它各元件均安全，此过程中电路的总功率变化的范围。
【答案】（1）1.2A，5Ω；（2）10V；（3）20Ω；（4）8W~17.6W
【解析】
【详解】解：（1）灯L 标有“6V 7.2W”字样，L 正常发光时的电流
1 1
L 正常发光时的电阻
1
19【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）闭合开关S，断开 和 ，两灯泡串联，电压表测量两灯泡的总电压，灯L 标有“6V 4.8W”字样，
2
则L 正常发光时的电阻
2
由于串联分压可知，在不损坏电路的情况下，使其中一盏灯正常发光，由于L 正常发光时的电阻大于L
2 1
正常发光时的电阻，所以L 的电压先达到额定电压6V，能正常发光，此时L 两端电压
2 1
则电压表示数
U=U+U=6V+4V=10V
4 2 3
（3）闭合开关S和 ，断开 ，则L 被短路，L 与滑动变阻器串联，当滑动变阻器滑片P滑到b点时，
2 1
则滑动变阻器R 接入电路中，小灯泡正常发光，则L 的电压达到额定电压6V，电源电压调至12V，则滑
ab 1
动变阻器此时电阻
由于 ，则滑动变阻器的最大阻值
（4）闭合开关S和 ，断开 ，则L 被短路，L 与滑动变阻器串联，电压表测量L 两端电压，滑片P由
1 2 2
b滑动到c端的同时调节电源电压，使L 小灯泡正常发光，则电压表安全，则电路中电流
2
则电路中电流表安全，滑片P在b端时，L 小灯泡正常发光，则电源电压
2
则电路的最小总功率
20【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
滑片P在c端时，L 小灯泡正常发光，则电源电压
2
则电路的最大总功率
所以此过程中电路的总功率变化的范围为8W~17.6W。
答：（1）L 正常发光时的电流为1.2A，电阻为5Ω；
1
（2）电压表示数是10V；
（3）滑动变阻器的最大阻值是20Ω；
（4）此过程中电路的总功率变化的范围为8W~17.6W。
21
