眉山市 2023 年初中学业水平暨高中阶段学校招生考试
理科综合能力测试卷

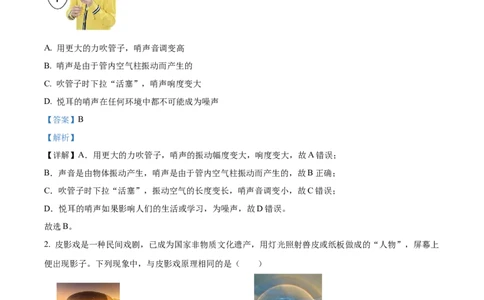

1. 如图所示，小王用捆有棉花的筷子插入两端开口的塑料管，制成了哨子，用嘴吹管的上端，可发出悦耳
的哨声。下列说法中正确的是（ ）
A. 用更大的力吹管子，哨声音调变高
B. 哨声是由于管内空气柱振动而产生的
C. 吹管子时下拉“活塞”，哨声响度变大
D. 悦耳的哨声在任何环境中都不可能成为噪声
【答案】B
【解析】
【详解】A．用更大的力吹管子，哨声的振动幅度变大，响度变大，故A错误；
B．声音是由物体振动产生，哨声是由于管内空气柱振动而产生的，故B正确；
C．吹管子时下拉“活塞”，振动空气的长度变长，哨声音调变小，故C错误；
D．悦耳的哨声如果影响人们的生活或学习，为噪声，故D错误。
故选B。
2. 皮影戏是一种民间戏剧，已成为国家非物质文化遗产，用灯光照射兽皮或纸板做成的“人物”，屏幕上
便出现影子。下列现象中，与皮影戏原理相同的是（ ）
A. 有趣的倒影 B. 空中的彩虹
C. 古代的日晷 D. D. “弯折”的筷子
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】C
【解析】
【详解】皮影戏原理时光沿直线传播。
A．有趣的倒影是平面镜成像，利用光的反射，故A不符合题意；
B．空中的彩虹是光的色散现象，属于光的折射，故B不符合题意；
C．古代的日晷利用光沿直线传播，故C符合题意；
D．“弯折”的筷子是光的折射现象，故D不符合题意。
故选C。
3. 下列生活中的现象与物态变化名称对应正确的是（ ）
A. 春天冰雪消融——熔化 B. 夏天洒水降温——液化
C. 秋天细雨绵绵——升华 D. 冬天大雪纷飞——汽化
【答案】A
【解析】
【详解】A．春天，冰雪融化是物质由固态变成液态的熔化过程，故A正确；
B．夏天洒水降温，主要是利用水蒸发时吸热的原理，故B错误；
C．雨是水蒸气液化形成的，是液化现象，故C错误；
D．冬天的雪，是空气中的水蒸气遇冷凝华形成的小冰晶，故D错误。
故选A。

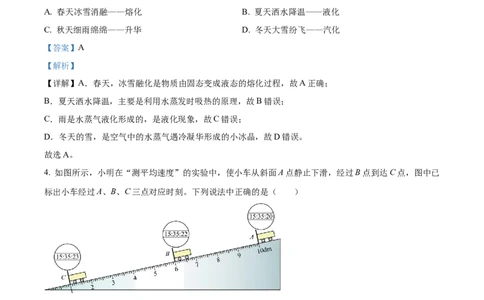

4. 如图所示，小明在“测平均速度”的实验中，使小车从斜面A点静止下滑，经过B点到达C点，图中已
标出小车经过A、B、C三点对应时刻。下列说法中正确的是（ ）
A. 段距离为
B. 段平均速度为
C. 小车从 点到 点做匀速直线运动
D. 若小车过A点后才开始计时，测出 段平均速度将偏大
【答案】D
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】A．刻度尺1dm均分10格，则分度值为0.1dm=1cm， 段距离为
故A错误；
B． 段平均速度为
故B错误；

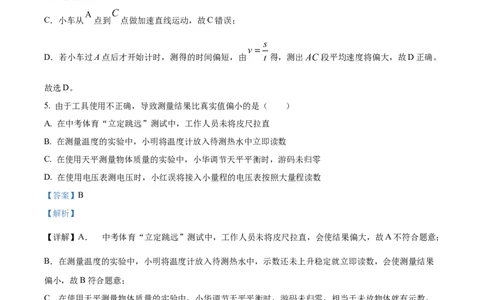

C．小车从 点到 点做加速直线运动，故C错误；
D．若小车过A点后才开始计时，测得的时间偏短，由 得，测出 段平均速度将偏大，故D正确。
故选D。
5. 由于工具使用不正确，导致测量结果比真实值偏小的是（ ）
A. 在中考体育“立定跳远”测试中，工作人员未将皮尺拉直
B. 在测量温度的实验中，小明将温度计放入待测热水中立即读数
C. 在使用天平测量物体质量的实验中，小华调节天平平衡时，游码未归零
D. 在使用电压表测电压时，小红误将接入小量程的电压表按照大量程读数
【答案】B
【解析】
在
【详解】A． 中考体育“立定跳远”测试中，工作人员未将皮尺拉直，会使结果偏大，故A不符合题意；
B．在测量温度的实验中，小明将温度计放入待测热水中，示数还未上升稳定就立即读数，会使测量结果
偏小，故B符合题意；
C．在使用天平测量物体质量的实验中，小华调节天平平衡时，游码未归零，相当于未放物体就有示数，
使测量值偏大，故C不符合题意；
D．在使用电压表测电压时，小红误将接入小量程的电压表按照大量程读数，读数是真实值的5倍，故D
不符合题意。
故选B。
6. 如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法中正确的是
（ ）
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 电流表A 示数不变、电流表A 示数不变
1 2
B. 电流表A 示数变大、电压表V示数变小
1
C. 电流表A 示数变大、电压表V示数变小
2
D. 电流表A 示数变大、电压表V示数不变
2
【答案】D
【解析】
【详解】由图可知，灯泡和滑动变阻器并联，电压表灯泡两端电压，电流表A 测灯泡电流，A 测干路电
1 2
流，当滑动变阻器的滑片适当左移，接入电路中的电阻减小，根据并联电路的特点可知，各支路的电压不
变，所以，电压表V的读数不变，电流表A 的读数也不变；而滑动变阻器的接入电路中的电阻减小，电
1
压不变，其电流增大；根据并联电路中电流的特点可知，一条支路上的电流不变，一条支路上的电流增大，
所以干路上的电流也增大，即电流表A 的读数变大，故ABC错误，D正确。
2
故选D。

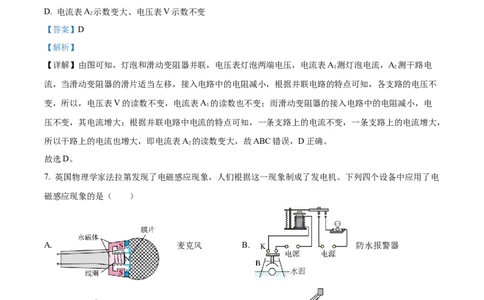

7. 英国物理学家法拉第发现了电磁感应现象，人们根据这一现象制成了发电机。下列四个设备中应用了电
磁感应现象的是（ ）
A. 麦克风 B. 防水报警器
C. 电铃 D. 扬声器
【答案】A
【解析】
【详解】A．麦克风是将声信号转换成电信号，利用电磁感应原理工作的，故A符合题意；
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
B．防水报警器是利用电磁继电器来工作的，原理是电流的磁效应，故B不符合题意；
C．电铃是利用电流的磁效应来工作的，故C不符合题意；
D．扬声器是将电信号转换成声信号，是利用通电导体在磁场中受力的作用，故D不符合题意。
故选A。
8. 2023年4月7日，全国航空航天模型锦标赛暨中国无人机国家队选拔赛开幕式在上海市金山区体育中心
举行。下列说法中正确的是（ ）
A. 无人机升空主要靠空气对它的浮力
B. 无人机升空时相对于地面是运动的
C. 无人机匀速上升时，动能转化为重力势能
D. 无人机加速上升时，始终受到平衡力的作用
【答案】B
【解析】
【详解】A．无人机升空主要是靠旋翼上、下表面产生的压力差提供动力，故A错误；
B．以地面为参照物，无人机升空时相对于地面发生了位置的变化，是运动的，故B正确；
C．无人机匀速上升过程中，动能不变，重力势能变大，机械能增大，其他形式的能量转化成了机械能，
动能没有转化成重力势能，故C错误；
D．物体受平衡力作用时处于平衡状态，即保持静止或做匀速直线运动，无人机加速上升，一定受非平衡
力作用，故D错误。
故选B。
9. 我国在能源、材料和通信等领域都取得了巨大成就。下列说法中正确的是（ ）
A. 可燃冰、石油都属于可再生能源
B. “超导材料”可以用于制作输电导线
C. 地面控制中心通过超声波与空间站中的航天员通信
D. 核聚变装置“中国环流器二号M”获得核能的方式与核电站相同
【答案】B
【解析】
【详解】A．可燃冰、石油消耗后短时间内不会再生，都属于不可再生能源，故A错误；
B．“超导材料”因为没有电阻，可减少电损耗，因此可以用于制作输电导线，故B正确；
C．地面控制中心通过电磁波与空间站中的航天员通信，故C错误；
D．核聚变装置“中国环流器二号M”利用的核聚变获得核能，而核电站是利用核裂变来获得核能，故D
错误。
故选B。
10. 2023年5月30日9时31分，我国在酒泉卫星发射中心，利用长征二号F火箭成功发射神州十六号载
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
人飞船，16时26分飞船与空间站顺利对接，标志中国空间站进入了应用和发展阶段。下列说法中正确的
是（ ）
A. 火箭升空时机械能守恒
B. 空间站由于惯性绕地球运动
C. 火箭利用液态氢做燃料，是因为液态氢的密度小
D. 火箭向下喷火使其升空，是由于力的作用是相互的
【答案】D
【解析】
【详解】A．火箭加速升空过程中，动能和重力势能都逐渐增大，火箭的机械能逐渐增大，即机械能不守
恒，故A错误；
B．空间站之所以会绕地球运动，是因为受到了地球对它引力的作用，故B错误；
C．火箭利用液态氢做燃料，是因为液体氢的热值大，完全燃烧相同质量的液体氢和其他燃料，液态氢放
出的热量更多，故C错误；
D．火箭向下喷气，由于物体间力的作用是相互的，喷出的气体会给火箭向上的反作用力，使火箭上升，
故D正确。
故选D。
11. 水平桌面上放置装有适量水的烧杯，A、B为两个材料相同且不吸水的小球，B球的体积是A球的2倍。
先将A球放入烧杯中，溢出水的质量 ，如图甲所示；再放入B球，又溢出水的质量 ，如图乙所示。
下列判断正确的是 （ ）
①A球受到的浮力大小为
②B球受到的浮力大小为
③图甲中，放入A球前后，水对烧杯底部的压强相等
④图乙中，放入B球前后，烧杯对桌面的压力大小不变
A. ①② B. ①④ C. ②④ D. ③④
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】C
【解析】
【详解】依题意得，烧杯为放入甲球时，水未装满，则A排开水的质量大于30g，由阿基米德原理得，A
球受到的浮力大小为
②B球受到的浮力大小为
③图甲中，放入A球后，水的深度增大，对烧杯底部的压强增大；④图乙中，放入B球前后，烧杯的总重
力不变,对桌面的压力等于烧杯的总重力，则对桌面压力大小不变，故ABD错误，C正确。
故选C。
12. 如图所示电路中，电源电压恒定不变，小灯泡 标有“ ”字样（不考虑湿度对灯丝电阻的影
响），滑动变阻器 标有“ ”字样， 是定值电阻，电压表量程为 ，电流表量程为
。闭合开关 ，断开开关 ，小灯泡 恰好正常发光。将 的滑片 移至最右端，闭合
开关 ，断开开关 ，此时电压表示数为 ， 消耗的功率为 ；向左移动滑片 至某点，此时
电压表示数为 ， 消耗的功率为 。已知 ， 。下列说法中正确的是（ ）
A. 电源电压为
B. 定值电阻 的阻值是
C. 保障电路元件安全的前提下，电路最小电功率为
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
D. 保障电路元件安全的前提下，当滑动变阴器 连入电路的阻值为 时，电路的总功率最大
【答案】D
【解析】
【详解】A．由图得，当闭合开关S、S，断开开关S，电路中只有小灯泡L工作，小灯泡L恰好正常发
1 2 3
光，说明电源电压等于灯泡的额定电压6V，故A错误；
B．当闭合开关S，断开开关S、S，电阻R 与滑动变阻器R 串联，当将 的滑片 移至最右端，滑动
3 1 2 1 2
变阻器接入电路中电阻最大，由 得
由 得
所以
则
解得
故B错误；
C．当电阻R 与滑动变阻器R 串联，滑动变阻器接入电路中电阻最大时，电路中过电流最小为
1 2
电路最小电功率为
故C错误；
D．当灯泡与滑动变阻器并联，电阻R 被短路时，且电流表示数最大为0.6A时，电路功率最大，此时电流
1
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
表测量干路电流，由 得，灯泡的额定电流为
滑动变阻器此时的电流为
由 得，滑动变阻器此时接入电路中电阻为
故D正确。
故选D。
第Ⅱ卷（非选择题 86分）
13. 家庭电路中电视机和电灯的连接方式是______联的，控制电灯的开关应接在______线上。
【答案】 ①. 并 ②. 火
【解析】
【详解】[1]电路连接方式特点知，并联电路中各支路中各用电器能单独工作，但在串联电路中电流路径只
有一条，各用电器不能单独工作。家庭电路中电视机和电灯可以单独工作，故家庭电路中电视机和电灯的
连接方式是并联的。
[2]为确保断电后，灯泡上不带电，控制电灯的开关应接在火线上。
14. 日常生活中，用水作为汽车发动机的冷却液，是因为它的_______大。在标准大气压下，质量为 水
温度从 升高 ，吸收热量__________J。【 】
【答案】 ①. 比热容 ②. 4.2×105
【解析】
【详解】[1]因为水的比热容较大，即相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，
所以，汽车水箱中用水作为冷却液。
[2]水温度变化量为20℃，由 知道，水吸收的热量
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
15. 班主任用照相机拍摄初三毕业照，在相机底片上成__________（选填“放大”或“缩小”）的实像；
若两个同学的像出现在照相机取景框外，要拍摄所有同学完整的像，照相机应____________（选填“远
离”或“靠近”）同学们，同时将镜头向后缩。
【答案】 ①. 缩小 ②. 远离
【解析】
【详解】[1]根据凸透镜成像规律可知，用照相机拍摄初三毕业照，在相机底片上成缩小的实像。
[2]根据照相机的相关知识可知，若两个同学的像出现在照相机取景框外，要拍摄所有同学完整的像，照相
机应远离同学们，同时将镜头向后缩。
16. 如图所示电路中，电源电压保持不变，已知R∶R=2∶3。当开关S闭合时R、R 两端的电压之比为
1 2 1 2
_________，电流表A 和A 的示数之比为_____________。
1 2
【答案】 ①. 1∶1 ②. 5∶2
【解析】
【详解】[1]由电路图可知，闭合开关S，R、R 并联，根据并联电路中各支路两端电压相等可知R、R 两
1 2 1 2
端的电压之比
U∶U=1∶1
1 2
[2]闭合开关S，R、R 并联，A 表测干路电流，A 表测流过R 的电流。则电路总电阻
1 2 1 2 2
①
又因为
R∶R=2∶3 ②
1 2
将②式带入①式得
为
假设电源电压 U，则A 表示数
1
A 表示数
2
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
则电流表A 和A 的示数之比
1 2
17. 如图所示，在水平桌面上放置A、B两个长方体物块，A物块受到水平向右拉力 ，B物块受到
水平向左拉力 ，此时A、B两物块一起向左做匀速直线运动，则A对B的摩擦力为_________N，
水平桌面对B的摩擦力为__________N。
【答案】 ①. 5 ②. 3
【解析】
【详解】[1]A向左做匀速直线运动，受到的摩檫力与拉力是平衡力，大小相等，为5N，即B对A的摩檫
力为5N，A对B的摩擦力与B对A的摩檫力是相互作用力，大小相等，则A对B的摩擦力为5N。
[2]AB一起向左做匀速直线运动，将AB看成一个整体，AB受平衡力作用，由平衡力得，水平桌面对B的
摩擦力为
18. 学校组织学生参加劳动实践活动，在基地发现了一台活塞式抽水机，在杠杆C处用力便可取水。请在
图中画出：
（1）阻力 的力臂 ；
（2）在C处所用最小力 的示意图。
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】见解析
【解析】
【详解】（1）由图知道，O是支点，过O向阻力的作用线作垂线段L，即L 为力臂，如下图
2 2
（2）过支点根据杠杆平衡条件，阻力与阻力臂不变时，要动力最小，则动力臂应最长，连接支点O与C
点，则OC为最长的动力臂L；阻力的方向已标出，所以动力的方向应该向下，从O点作OC的垂线就得
1
到在C点施加的最小动力F，如下图
1
19. 物理课上，罗老师在水平桌面上放置一块平面镜，用一支带凸透镜的手电筒竖直向下照射在平面镜上，
侧面的同学几乎不能看到经平面镜反射后的光，同学们通过作图明白了其中的道理。如图所示，F为凸透
镜的焦点，一条光线经过焦点F射向凸透镜。请在图中画出该条光线经过凸透镜后的折射光线和经过平面
镜后的反射光线。
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】
【解析】
【详解】凸透镜中，过焦点的光线平行于主光轴射出；平面镜中，垂直于镜面入射的光线，反射光线垂直
镜面，与入射光线重合，如图所示：
20. 同学们利用图甲所示的器材（纸板F可绕 翻折）探究光的反射定律。
（1）图乙中，用激光笔沿 方向入射，当入射光线与平面镜夹角为 时，入射角大小为___________；
再将纸板F绕 向后折，纸板F上_______（选填“有”或“没有”）反射光线，这一步骤的目的是探究
反射光线、入射光线、法线__________；
（2）图乙中，若让另一束光线沿 方向射向平面镜，反射光线沿 方向射出，这一现象说明
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
_________；
（3）为了得到“反射角等于入射角”这一普遍规律，接下来的操作是改变______，多次实验；
（4）图丙中，保持入射光线 不变，将平面镜绕入射点旋转，使入射角增大 ，则反射光线偏转的角
度为__________。
【答案】 ①. 30° ②. 没有 ③. 在同一平面内 ④. 光路可逆 ⑤. 入射角 ⑥. 10°
【解析】
【详解】（1）[1]图乙中，用激光笔沿 方向入射，当入射光线与平面镜夹角为 时，入射角大小为
[2]再将纸板F绕 向后折，纸板F与入射光线不在同一平面上，不能显示反射光线，即此时纸板F上没
有反射光线。
[3]改变纸板F的位置，是为了探究反射光线、入射光线、法线在同一平面上。
（2）[4]光线从AO入射，从OB射出，图乙中，若让另一束光线沿 方向射向平面镜，反射光线沿
方向射出，这一现象说明光路可逆。
（3）[5]为了得到“反射角等于入射角”这一普遍规律，接下来的操作是改变入射光线的入射角度，即改
变入射射角，多次实验，得出实验结论。
（4）[6]反射角等于入射角，入射角增大10°，偏转的角度为10°。
21. 同学们利用U型管压强计探究液体压强与哪些因素有关。
（1）如图甲所示，从结构上来看，U型管压强计________（选填“是”或“不是”）连通器；在选择U
的
型管压强计时，探头上 橡皮膜应该用__________（选填“薄”或“厚”）一些的较好；
（2）把U型管压强计的探头放在液体中，通过观察U型管两边液面的高度差来表示探头处液体压强的大
小，这种研究物理问题的方法是________；
（3）通过图乙、图丙所示的两次实验得出：同种液体，同一深度，液体内部向各个方向的压强________；
通过图乙、图丁所示的两次实验得出：在同种液体中，液体压强随着深度的增加而增大，因此拦河大坝要
做成_________（选填“上窄下宽”或“上宽下窄”）的形状；
（4）小张同学在图丁所示的实验中保持探头位置不变，向容器内加入适量的浓盐水，他发现U型管两边
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
液面的高度差变大了，于是得出“同一深度，液体的密度越大压强越大”的结论。他的结论是不可靠的，
原因是____________。
【答案】 ①. 不是 ②. 薄 ③. 转换法 ④. 相等 ⑤. 上窄下宽 ⑥. 没有控制液体深
度不变
【解析】
【详解】（1）[1]从结构来看，由于压强计一端封闭，所以不是连通器；
[2]压强计是通过U形管中液面的高度差来反映被测压强大小的，液面高度差越大，液体的压强越大，U形
管压强计金属盒上的橡皮膜应该选用薄一些的为好，这样在测量时会较灵敏，实验效果明显。
（2）[3]液体内部压强大小不能直接测量，需要通过U形管两侧液面高度差的大小来反映，这是转换法。
（3）[4]由图乙、丙所示知道，保持探头在水中的深度不变，改变它的方向，根据实验现象可以初步得出
结论：同种液体，同一深度，U形管两边液柱的高度差相等，故液体内部向各个方向压强都相等。
[5]由图乙、丁所示知道，液体密度相同，丁中深度较大，液体产生的压强较大，初步得出的结论是：同种
液体中，液体压强随液体深度的增加而增大，因此拦河大坝要做成上窄下宽的形状。
（4）[6]研究液体压强与液体密度的关系，应控制液体的深度相同，小红保持丙图中探头的位置不变，并
向容器内加入适量的浓盐水，即改变了液体的密度，也改变了液体的深度，所以她的操作不可靠。
22. 探究“电流与电阻的关系”时，实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑
动变阻器（标有“20Ω 2A”字样）、定值电阻4个（5Ω、10Ω、15Ω、20Ω），开关一个，导线若干。小
静等同学设计了如图甲所示的电路图。
（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片P向右移动时电流表示数变小。____
（2）滑片P位于滑动变阻器阻值最大处，闭合开关，电流表有示数，电压表无示数，则电路故障原因是
电阻R_________。
（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节
滑动变阻器的滑片P，使电压表示数保持3V不变。
（4）图丙是根据实验数据画出的定值电阻的I-R图像，由此可得，当电压一定时，________
（5）小静同学继续探究，再次换接50Ω的定值电阻后，发现无论怎样移动滑片P，都不能使电压表示数达
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
到原来的3V，为了完成这次实验，她采取的措施可行的是_________。
A．调高电源电压 B.再串联一个10Ω的电阻 C.将电压表改接到滑动变阻器两端
（6）下列图像中能大致反应本实验各物理量之间关系的是_________。
A. 电流表示数I与R阻值的关系
B. 电压表示数U与R阻值的关系
C. 变阻器接入电路阻值R 与R阻值的关系
P
D. 电阻R的功率R 与R阻值的关系
P
【答案】 ①. ②. 短路 ③. 右 ④. 通过导体的电
流与导体电阻成反比 ⑤. B ⑥. B
【解析】
【详解】（1）[1]根据滑片P向右移动时电流表示数变小可知，滑动变阻器电阻变大，因此如图所示：
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）[2]电流表有示数证明电路故障是短路，电压表无示数证明与之并联的定值电阻短路。
（3）[3]根据串联分压可知，当定值电阻换用较大时，为使其两端电压不变，应增大滑动变阻器的阻值，
由题可知，滑片向右调。
（4）[4]由图丙可知，电流随电阻的增大而减小，因而可以得出结论：当电压一定时，通过导体的电流与
导体电阻成反比。
（5）[5]根据串联分压可知，当换用50Ω的定值电阻后，滑动变阻器的阻值应为
解得R =25Ω，超过了滑动变阻器的最大阻值，因此为了完成这次实验，她采取的措施可行的是换用较大
滑
阻值的滑动变阻器，或者串联一个阻值大于5Ω的定值电阻。
故选B。
（6）[6]A．电流表示数I随R阻值的增大而减小，故A不符合题意；
B．实验时，保持定值电阻两端电压不变，电压表示数U不随R阻值的增大而改变，故B符合题意；
C．根据串联分压可知，变阻器接入电路阻值R 随R阻值的增大而增大，故C不符合题意；
P
D．实验时，保持定值电阻两端电压不变，根据 可知，电阻R的功率R 随R阻值的增大而减小，
P
故D不符合题意。
故选B。
23. 如图所示，图甲为某家用电水壶的简化电路图，图乙为铭牌的部分参数，R、R 为发热丝，其中
1 2
R=40Ω。求：
2
型号 SDS-15X05 容量 1L
额定电
220V 额定频率 50Hz
压
加热功
？W 保温功率 40W
率
（1）电水壶的加热功率；
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）电水壶处于保温挡时，正常工作5min消耗的电能；
（3）R 的阻值。
1
【答案】（1）1210W；（2）1.2×104J；（3）1170Ω
【解析】
【详解】解：（1）分析电路图可知，当开关S 闭合，S 接1时，电路中只有R 接入电路，此时电路处于
1 2 2
加热挡，此时电路功率即电水壶加热功率为
的
（2）由表格中数据可知，电水壶 保温功率为40W，则电水壶处于保温挡时，正常工作5min消耗的电能
（3）当开关S 闭合，S 接2时，电路中R、R 串联接入电路，此时电路处于保温挡，电路总电阻
1 2 1 2
的
则R 阻值
1
答：（1）电水壶的加热功率为1210W；
（2）电水壶处于保温档时，正常工作5min消耗的电能为1.2×104J；
（3）R 的阻值为1170Ω。
1
24. 如图所示，工人用滑轮组提升重物，已知重物重力 ，动滑轮重力 。在工人用
力 作用下，重物匀速上升， 达到规定高度 处。不计绳重和机械之间的摩擦。求：
（1）拉力做功的功率；
（2）滑轮组的机械效率；
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（3）若用该装置提升另一重物时，机械效率达到 ，则该重物的重力是多少？
【答案】（1）240W；（2）83.3％；（3）1800N
【解析】
【详解】解：（1）承担物重的动滑轮上绳子的段数 ，不计绳重和机械之间的摩擦，拉力
拉力移动距离
拉力做功
拉力做功的功率
（2）滑轮组的有用功
机械效率
（3）若用该装置提升另一重物时，机械效率达到 ，则
解得该重物的重力是 。
19【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
答：（1）拉力做功的功率240W；
（2）滑轮组的机械效率83.3％；
（3）若用该装置提升另一重物时，机械效率达到 ，则该重物的重力是1800N。
