2024 年无锡市初中学业水平考试
物理试题
本试卷分试题和答题卡两部分，所有答案一律写在答题卡上，试卷满分100分，考试时间100
分钟。
注意事项：
1.答卷前，考生务必用0.5毫米黑色墨水签字笔将自己的姓名、准考证号填写在答题卡的相应
位置上；认真核对条形码上的姓名、准考证号是否与本人的相符合。
2.答选择题必须用2B铅笔将答题卡上对应题目的正确选项涂黑，如需改动，用橡皮擦干净后
再选涂。
3.答主观题必须用0.5毫米黑色墨水签字笔作答，答案写在答题卡各题目指定区域内相应位置
上。如需改动，先划掉原来的答案，然后再写上新的答案，不准使用铅笔和涂改液。不按以
上要求作答的答案无效。
4.考生必须保持答题卡的整洁。考试结束后，将试题卷和答题卡一并交回。

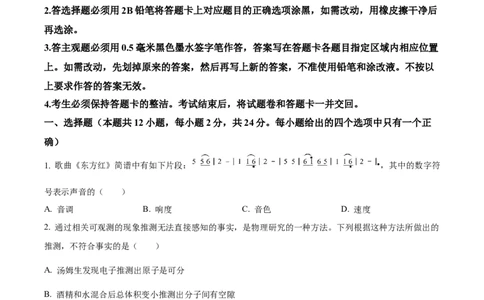

一、选择题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个正
确）
1. 歌曲《东方红》简谱中有如下片段： ，其中的数字符
号表示声音的（ ）
A. 音调 B. 响度 C. 音色 D. 速度
2. 通过相关可观测的现象推测无法直接感知的事实，是物理研究的一种方法。下列根据这种方法所做出的
推测，不符合事实的是（ ）
的
A. 汤姆生发现电子推测出原子是可分
B. 酒精和水混合后总体积变小推测出分子间有空隙
C. 固体很难被压缩推测出组成固体的分子间无空隙
D. 红墨水在水中扩散推测出分子处在水不停息的无规则运动中
3. 四冲程汽油机的工作循环中，主要将机械能转化为内能的冲程是（ ）
A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程
4. 如图所示，密封的锤形玻璃泡内装有少量碘颗粒，碘的熔点约为114℃。打开电吹风热风挡对玻璃泡加
热，温度约为60℃，一段时间后，观察到玻璃泡内弥漫着紫红色的碘蒸气，停止加热，冷却后玻璃泡内又
出现碘颗粒。关于这个过程，下列说法中正确的是（ ）
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 加热时，碘颗粒熔化 B. 冷却时，碘蒸气凝固
C. 加热时，碘颗粒升华 D. 冷却时，碘蒸气液化
5. 下列做法中符合安全用电原则的是（ ）
A. 在电线上晾晒衣物 B. 私拉电线给电瓶车充电
C. 在高压线下放风筝 D. 用电器的金属外壳接地

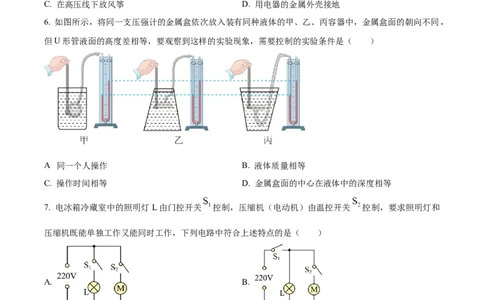

6. 如图所示，将同一支压强计的金属盒依次放入装有同种液体的甲、乙、丙容器中，金属盒面的朝向不同，
但U形管液面的高度差相等，要观察到这样的实验现象，需要控制的实验条件是（ ）
.
A 同一个人操作 B. 液体质量相等
C. 操作时间相等 D. 金属盒面的中心在液体中的深度相等
7. 电冰箱冷藏室中的照明灯L由门控开关 控制，压缩机（电动机）由温控开关 控制，要求照明灯和
压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是（ ）
A. B.
C. D.
8. 如图所示，小明和小华穿着轮滑鞋静止在平滑的地面上，小华用力向前推小明后，下列说法中正确的是
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（ ）
A. 小明和小华由于惯性都保持静止 B. 小明和小华因为受力一起向前运动
C. 小明受力向前运动，小华受力向后运动 D. 小明受力向前运动，小华由于惯性保持静止

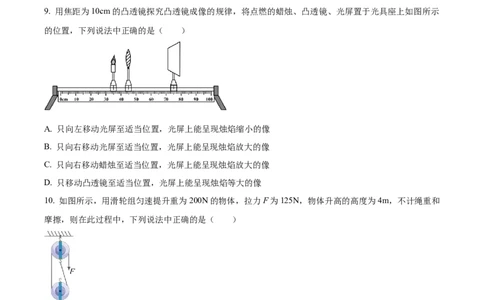

9. 用焦距为10cm的凸透镜探究凸透镜成像的规律，将点燃的蜡烛、凸透镜、光屏置于光具座上如图所示
的位置，下列说法中正确的是（ ）
A. 只向左移动光屏至适当位置，光屏上能呈现烛焰缩小的像
B. 只向右移动光屏至适当位置，光屏上能呈现烛焰放大的像
C. 只向右移动蜡烛至适当位置，光屏上能呈现烛焰放大的像
D. 只移动凸透镜至适当位置，光屏上能呈现烛焰等大的像
10. 如图所示，用滑轮组匀速提升重为200N的物体，拉力F为125N，物体升高的高度为4m，不计绳重和
摩擦，则在此过程中，下列说法中正确的是（ ）
A. 总功为800J B. 动滑轮重为5N
C. 绳端移动的距离为4m D. 滑轮组的机械效率为80%
11. 如图所示，是能在火星上飞行的直升机——机智号，其质量为1.8kg，飞行时旋翼转速达到每分钟2400
转，是地球上普通直升机旋翼转速的8倍以上，地球上的直升机飞行时，旋翼在空气中旋转获得相对气流，
从而获得升力（火星表面g取4N/kg）。下列说法中正确的是（ ）
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 火星表面没有气体 B. 火星表面有稀薄的气体
C. 机智号在火星上重为18N D. 机智号从地球到火星质量减小

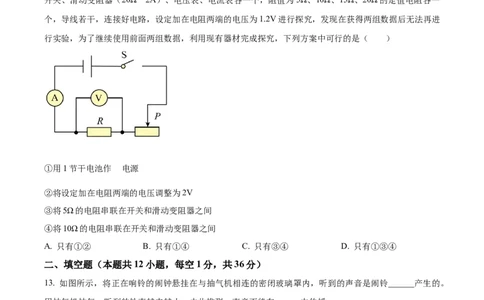

12. 用如图所示的电路探究通过导体的电流与电阻的关系。器材有：干电池 2节（每节1.5V，串联使用），
开关、滑动变阻器（20Ω 2A）、电压表、电流表各一个，阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一
个，导线若干，连接好电路，设定加在电阻两端的电压为1.2V进行探究，发现在获得两组数据后无法再进
行实验，为了继续使用前面两组数据，利用现有器材完成探究，下列方案中可行的是（ ）
为
①用1节干电池作 电源
②将设定加在电阻两端的电压调整为2V
③将5Ω的电阻串联在开关和滑动变阻器之间
④将10Ω的电阻串联在开关和滑动变阻器之间
A. 只有①② B. 只有①④ C. 只有③④ D. 只有①③④
二、填空题（本题共12小题，每空1分，共36分）
13. 如图所示，将正在响铃的闹钟悬挂在与抽气机相连的密闭玻璃罩内，听到的声音是闹铃______产生的。
用抽气机抽气，听到的铃声越来越小，由此推测，声音不能在______中传播。
14. 做“观察水的沸腾”实验时，电热水壶中装有适量的水，闭合开关加热。当水沸腾时，温度计的示数
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
如图所示为______℃。玻璃片下表面出现小水珠，这是______（填物态变化名称）现象。停止加热，水不
能继续沸腾，这说明沸腾时需要______。
15. 如图所示是小球下落过程中每隔相等时间曝光一次所得的照片，其中小球运动的参照物是________，
比较小球在相等时间内通过的________，可知小球的速度越来越________．
16. 将导体AB、开关、灵敏电流计、蹄形磁体按如图方式组装起来，______开关后，让导体AB水平向右
运动，会观察到电流计指针偏转，说明回路中有______产生。
17. 如图所示，将摆球从A点静止释放，经过最低点O到达B点，A、B两点等高，摆球到达B点时动能为
______J；摆球从A点到O点的过程中，______能转化为动能。整个过程中，摆球的机械能大小______
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（选填“不变”或“减小”）。
18. 在探究影响滑动摩擦力大小的因素时，将木块放在水平木板上，用弹簧测力计沿水平方向匀速拉动木
块，弹簧测力计的示数如图所示，此时木块所受滑动摩擦力大小为______N；再将毛巾平铺在木板上进行
实验，可探究滑动摩擦力大小与______的关系；为了探究滑动摩擦力大小与压力的关系，你的做法是：
______。
19. 2024年3月20日，我国探月工程四期“鹊桥二号”中继星成功发射，它通过______实现地球与月球背
面的信息传递。如图是中继星的星载天线熔比模型，形如“金色大伞”，“伞面”由高反射率的“镀金钼
丝”制成，能将信号______（选填“反射”或“折射”）会聚到信号接收器，实现信息传输。“镀金钼
丝”还具有热膨胀系数低的性质，可以确保其在温度变化较大时______（选填“容易”或“不易”）发生
形变。
20. 生活中常用如图所示的吸盘挂钩来挂毛巾，使用时排尽吸盘内的空气，吸附在______（选填“平整”
或“不平整”）的墙面上，以防止漏气。若吸盘的横截面积为 ，外界大气压为 ，则排
尽空气后的吸盘受到的大气压力为______N，吸盘挂钩不会掉落是因为受到墙壁对它竖直向上的______力。
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
21. 用如图所示的电路测量小灯泡的功率，实验原理是：______。闭合开关，调节滑动变阻器滑片P，分
别使电压表的示数小于、等于和略大于小灯泡的额定电压3.8V，观察小灯泡的亮度，读出电压表、电流表
的示数记录在下表中。则小灯泡L的额定功率为______W，小灯泡的亮度由______决定。
实验序 电压 电流 小灯泡的亮
号 U/V I/A 度
.
① 3.0 028 较亮
② 3.8 0.30 正常发光
③ 4.2 0.32 过亮
的
22. 测量正方体金属块 密度，用刻度尺测量金属块的边长，如图甲所示，用托盘天平测量质量，把天平
放在水平桌面上，游码移到标尺的“0”刻度线后，发现指针偏向分度盘中央刻度线的右侧，此时应向
______调节平衡螺母，直到天平平衡。将金属块放在天平的左盘，添加砝码，移动游码，天平再次平衡，
如图乙所示。则金属块的质量为______g，密度为______ 。
23. 用如图所示的装置探究影响电流热效应的因素。甲、乙、丙三个相同的容器内均装有质量相等的煤油，
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
电阻丝 、 、 浸没在煤油中，其中 、 。闭合开关前，记录下煤油的初温度
，开关S接a、调节滑动变阻器滑片P，使电流表的示数为1A，记录下第100s和第200s时甲容器中煤
油的末温度t；开关S接b，调节滑片P，使电流表的示数为0.5A，记录下第200s时乙、丙容器中煤油的末
温度t，断开开关，结果如下表，比较序号①②可得：当通过导体的电流和导体的______相等时，导体产
生的热量与通电______有关。比较序号②和______可知导体产生的热量与电流大小有关。实验中，电阻
产生的热量为______J。
序 电 时 /
I/A t/℃
号 阻 间/s
℃
① 1 100 20 34
② 1 200 20 48
③ 0.5 200 20 27
④ 0.5 200 20 34
24. 如图是《天工开物》中记载的我国古代的提水工具“辘轳”，在两个支架上摆放一根直的硬棒，支点
为 、 ，A端系一石块，B端装有轮轴，轮轴能绕着硬棒转动，悬吊空桶的绳索另一端绕过轮轴后系紧
在轮轴上，若空桶质量为10kg，轮轴质量为10kg，空桶和轮轴对硬棒的作用力视作施加在B位置。
长为0.6m， 长为1m， 长为0.8m，硬棒及绳索质量忽略不计。（g取 ）
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）人对辘轳不施加力。桶中未装水，为保证硬棒不会翻转，石块质量最多为______kg；若A点系上质
量为40kg的石块，提水时为保证硬棒不翻转，桶中最多可装______kg的水；
（2）若桶内水的质量为40kg，人用时20s将桶匀速提升3m，此时辘轳提水的机械效率为50%，则桶对水
做的功为______J，人做功的功率为______W。
三、解答题（本题共6小题，共40分。其中26、30题应写出必要的解题过程）
25. 在图中作出物体ABC通过平面镜所成的像。
26. 如图所示，小球处于静止状态，请画出小球受力的示意图。
27. 请在图的括号内标出通电螺线管左端的磁极，并在P点标出磁感线的方向。
28. 我国海阳核电厂在利用核能发电的同时给居民供暖。其工作流程如图所示，核燃料反应堆内有低浓度
的铀-235，发生核反应后产生大量的热，一回路和二回路是两个互不相通的水循环回路，一回路的水流过
核燃料反应堆的堆芯，带走核反应堆产生的热量，在蒸汽发生器中将热量传递给二回路的水，然后流回堆
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
芯，二回路的水在蒸汽发生器中受热，产生大量高温水蒸气，水蒸气做功推动汽轮机发电，做功后的水蒸
气冷凝后返回蒸汽发生器。核能供暖是将发电之后的低品位余热取出来通过管道送给居民。单个机组，如
果仅供电，每秒提供的电能为 ；若在供电的同时进行供热，每秒提供的电能为 、热
量为 ，对单个机组核燃料反应堆产生的能量使用效率提高了 3.2%。（标准煤的热值取
）
（1）核燃料反应堆中的铀-235是______（选填“可再生”或“不可再生”）能源。二回路中的水在蒸汽
发生器中发生______（填物态变化名称）吸收热量；
（2）在下列方框中补充完整核能发电的能量转化过程______________；
（3）若给居民供热 ，相当于完全燃烧多少千克标准煤产生的热量？______
（4）单个机组核燃料反应堆每秒产生的能量为______J。
29. 探究光的反射规律，器材有：激光笔、平面镜、标有刻度的白色硬纸板（可沿中缝折叠）、白板；
（1）如图甲所示，将一束光照射到平面镜上，它的反射光在光屏上形成一个光斑，保持光在平面镜上的
入射点不变，减小入射光与平面镜的夹角，则光屏上的光斑向______（选填“上”或“下”）移动；
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）利用图乙所示的装置进行探究；
①平面镜水平放置，标有刻度的白色硬纸板竖直地立在平面镜上，使一束光紧贴纸板A，射向镜面上的O
点，将纸板B绕接缝ON向前或向后翻折，当纸板B和纸板A在______时，纸板B上能呈现反射光束；
②改变入射光的方向，读出入射角和反射角的大小，将测得的数据记录在表格中，由此可知：反射角与入
射角大小______；
实验序 入射 反射
号 角 角
① 30° 30°
② 45° 45°
③ 60° 60°
③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，这表明：
______；
（3）利用如图丙所示的装置进行探究。让一束光斜射到平面镜上，在入射点O放置白板并调整位置，发
现白板只在某一位置能同时呈现入射光和反射光，测得此时白板与镜面成 角，说明白板与镜面的位置
关系是：______，实验表明：______；
（4）自行车尾灯是由许多角反射器组成的反光装置，角反射器是由互相垂直的反光面组成的。当汽车的
灯光照在尾灯上时，司机看到尾灯特别亮，原因是：______。
30. 小红测量长度为1m的镍铬丝、铜丝的电阻，器材有：电源、开关、滑动变阻器、电流表、电压表、电
阻箱（0~9999.9Ω），长度为40cm的导线若干。
（1）①用如图甲所示的电路测量镍铬丝的电阻，请用笔画线代替导线，将电路连接完整_________；
②闭合开关前，将滑动变阻器的滑片P置于______（选填“A”或“B”）端；
③正确连接电路后，闭合开关，移动滑片P，读出电压表的示数U和电流表的示数I，记录在表格中。当电
压表示数为2V时，电流表示数如图乙所示为______A，则镍铬丝的电阻为______Ω，分析数据可得：当导
体的电阻一定时，______。
实验 U/V I/A
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
序号
① 1 0.2
② 1.5 0.3
③ 2
④ 2.5 0.5
（2）小红用连接完整的图甲电路测量铜丝电阻时，发现电压表示数始终很小，于是按照图丙的电路图重
新连接电路，R为铜丝， 为电阻箱，电源电压不变，闭合开关，调节电阻箱接入电路的阻值，当阻值为
0.9Ω时，电压表示数为1V；当阻值为0.2Ω时，电压表示数为2V。则铜丝电阻为______Ω，电源电压为
______V。
31. 制作简易的密度计，器材有：长度为20cm的吸管一根，铁屑、石蜡、小瓶、记号笔、刻度尺、天平。
（g取10N/kg）
（1）如图甲所示，用刻度尺和记号笔在吸管上标出长度刻度，用石蜡将标 0cm的一端封闭，添加铁屑至
管内，使其总质量为10g，能竖直漂浮在液体中；
①当将它放入密度为 的水中时，浸入的深度为H。若放入密度为 的酒精中，密度计所
受的浮力大小为______N，浸入的深度为______H；
②将它放入密度为 的不同液体中，浸入的深度h与液体密度 之间的关系应符合图乙中
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
______（选填“a”“b”或“c”）；
③为使该简易密度计测量水和酒精的密度时，两条刻度线间的距离大一些，利用现有器材，合理的做法是：
______。
（2）如图丙所示，在吸管下方安装一个小瓶，将铁屑装入瓶中，制成另一支简易密度计，使其总质量为
30g，放入液体后能竖直漂浮，小瓶完全浸没。放入水中，在密度计上标记出水面位置M，密度计排开水
的体积为______ 。从水中取出擦干后，放入待测盐水中，M比液面高2cm。取出密度计擦干，倒出部
分铁屑，使其总质量为27g，再放入水中，液面距离M为3cm。则吸管的横截面积为______ ，盐水的
密度为______ （保留2位小数）。
32. 某款家用储水式电热水器额定电压为220V，额定功率为3000W，额定容量为60L，图甲是其电路原理
图。插上插头，电热水器储满水后，闭合开关 S，温控器开关K接触点1，对水进行加热，当加热温度达
到设定温度时，K跳转接触点2，保温指示灯L亮起，停止加热；当水温下降，低于设定温度时，K再次
接触点1进行加热。 、 、 为加热电阻，其中 。该电热水器的加热模式有四个挡位，选择
“一挡”， 、 均断开。选择“二挡”， 闭合、 断开；选择“三挡”， 断开、 闭合，“三
挡”加热时的功率是“二挡”加热时功率的1.5倍，选择“四挡”， 、 均闭合，此时电热水器在额定
功率下工作。温控器开关K的结构如图乙所示，绕O点转动的杠杆OAB和绕 点转动的杠杆 通过
弹簧相连。温包内充满热胀冷缩的感温液体，置于水中，温度与水温一致，水温升高，感温液体膨胀使膜
盒顶端在A位置推杠杆OAB，当水温达到设定温度，动触点C与触点2相接，电热水器停止加热。调温旋
钮为凹轮结构，绕固定轴 M转动，顺时针转动调温旋钮，ME距离减小。[ ，
]
（1）该电热水器储满60L水后，若选择“四挡”加热，加热效率为84%，将水从30℃加热到45℃需要的
时间为多少？
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）电阻 的阻值为______Ω，该电热水器在“一挡”工作时的电流为______A（保留1位小数）。
（3）为提高所设定的加热温度，应如何旋转调温旋钮？请写出做法并说明理由。
