一级建造师
水利水电工程管理与实务
课程精讲
主讲老师：李想2.1.1 施工导流标准

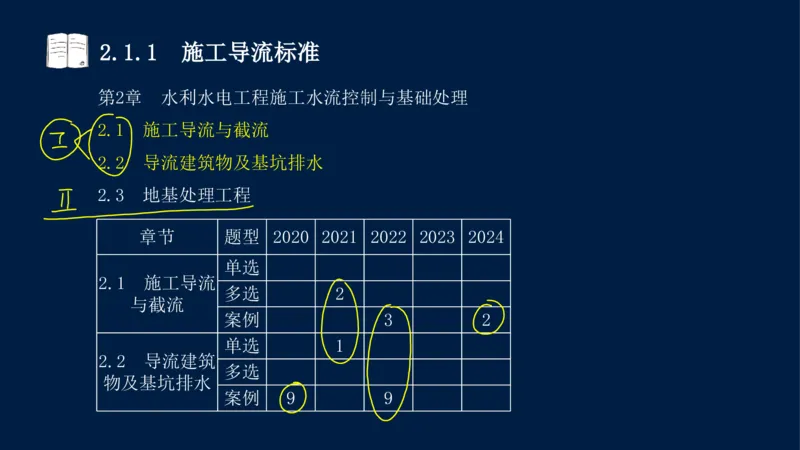

第2章 水利水电工程施工水流控制与基础处理
2.1 施工导流与截流
2.2 导流建筑物及基坑排水
2.3 地基处理工程

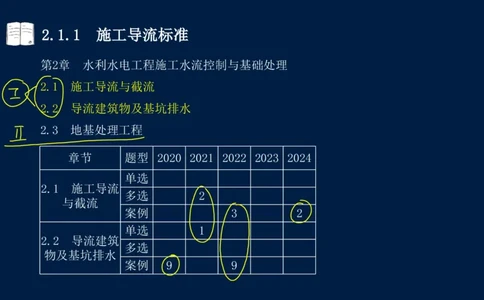

章节 题型 2020 2021 2022 2023 2024
单选
2.1 施工导流
多选 2
与截流
案例 3 2
单选 1
2.2 导流建筑
多选
物及基坑排水
案例 9 92.1.1 施工导流标准
2.1 施工导流与截流 2.2 导流建筑物及基坑排水

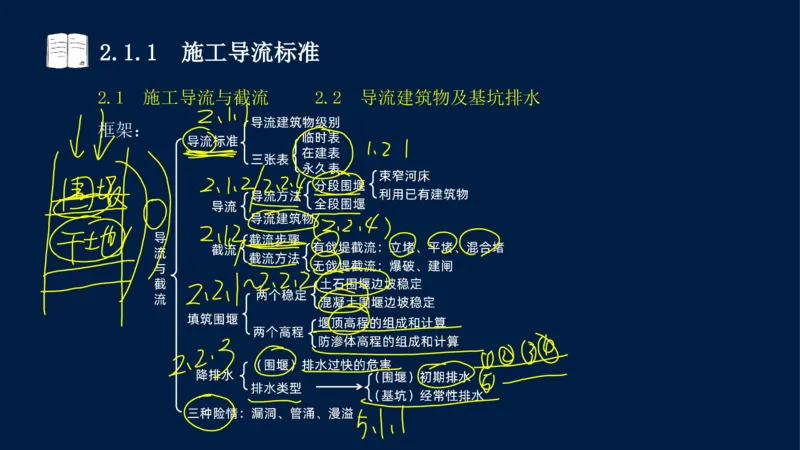

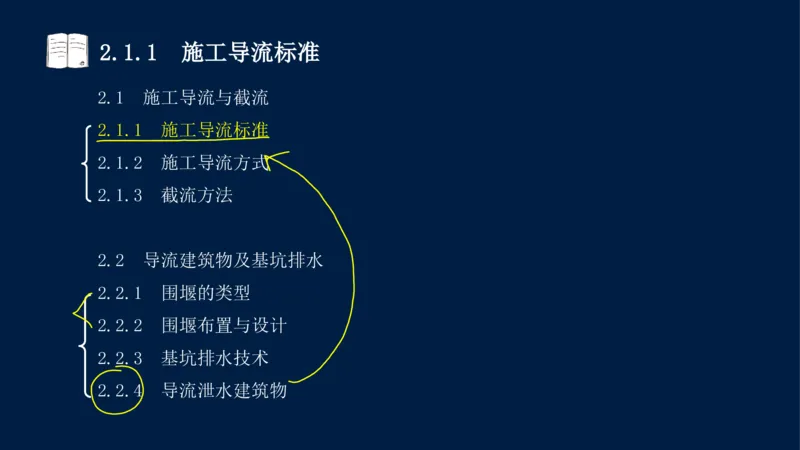

框架：2.1.1 施工导流标准
2.1 施工导流与截流
2.1.1 施工导流标准
2.1.2 施工导流方式
2.1.3 截流方法
2.2 导流建筑物及基坑排水
2.2.1 围堰的类型
2.2.2 围堰布置与设计
2.2.3 基坑排水技术
2.2.4 导流泄水建筑物2.1.1 施工导流标准
考情分析：
单选题：无；
多选题：无；
案例题：2021(2B)。
一、二建教材重复程度：80%。2.1.1 施工导流标准

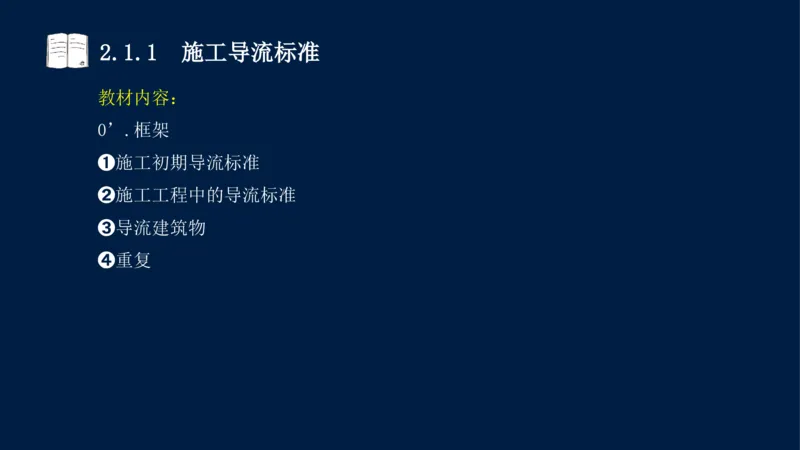

教材内容：
0’.框架
➊施工初期导流标准
➋施工工程中的导流标准
➌导流建筑物
➍重复2.1.1 施工导流标准
0’.框架2.1.1 施工导流标准
0’.框架
导流标准是选择导流设计流量进行施工导流设计的标准，
包括：①施工初期导流标准、②坝体拦洪度汛标准、③导流泄
水建筑物封堵标准等。（解决马路修多宽的问题）
导流设计流量是：①选择导流方案、②设计导流建筑物的
主要依据。（教材，P15+52+54）2.1.1 施工导流标准
➊施工初期导流标准2.1.1 施工导流标准
➋施工工程中的导流标准2.1.1 施工导流标准
➊施工初期导流标准
施工初期导流标准，首先需要确定导流建筑物级别。再根
据导流建筑物的级别和类别，选择相应的洪水重现期作为施工
初期导流标准。
导流标准，如果标准<过低>，不能确保施工安全；标准<
过高>，增加导流费用，导流工程工期过长。
大型工程导流建筑物设计洪水标准应根据导流建筑物的<
级别>和<类型>，并结合<风险度>分析合理确定。
（千言万语，不如，教材，P16，表格-11）2.1.1 施工导流标准

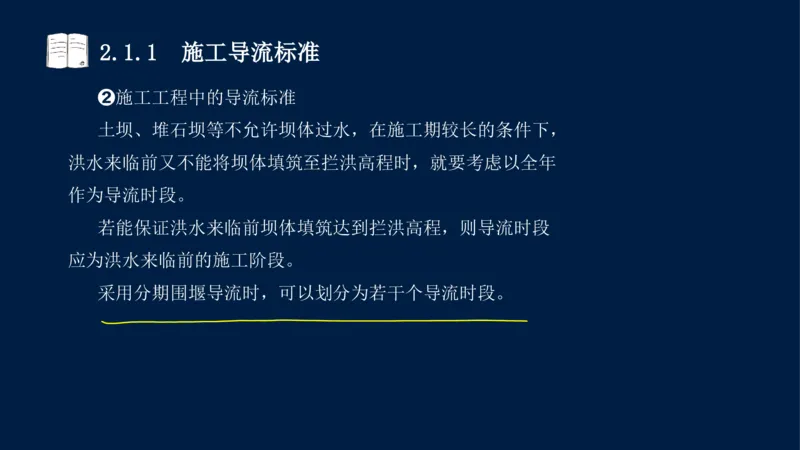

➋施工工程中的导流标准
土坝、堆石坝等不允许坝体过水，在施工期较长的条件下，
洪水来临前又不能将坝体填筑至拦洪高程时，就要考虑以全年
作为导流时段。
若能保证洪水来临前坝体填筑达到拦洪高程，则导流时段
应为洪水来临前的施工阶段。
采用分期围堰导流时，可以划分为若干个导流时段。2.1.1 施工导流标准
➌导流建筑物2.1.1 施工导流标准
➌导流建筑物
导流建筑物：指枢纽工程施工期所使用的①临时性挡水建
筑物、②（临时性）泄水建筑物。（2021(2B)案例）
施工导流示意图2.1.1 施工导流标准
➍重复2.1.1 施工导流标准
➍重复
导流建筑物级别根据其保护对象、失事后果、使用年限
Ⓐ
和导流建筑物规模等指标划分为Ⅲ~V级。
当坝体填筑高程超过围堰顶高程时，坝体临时度汛洪水
Ⓑ
标准应根据坝型和坝前拦洪库容确定。
导流泄水建筑物封堵后，如永久泄洪建筑物尚未具备设
Ⓒ
计泄洪能力，坝体度汛洪水标准应分析坝体施工和运行要求并
根据坝型和大坝级别确定，且汛前坝体上升高度应满足拦洪要
求，帷幕灌浆及接缝灌浆高程应能满足蓄水要求。
（千言万语，不如，教材，P16，表格-11、8、9）2.1.1 施工导流标准
小结：2.1.1 施工导流标准
小结：一<页>看尽长安花
➊施工初期导流标准【重复】
➋施工工程中的导流标准【重复】
➌导流建筑物【案例】【➋21BⒷ导流建筑物】
➍重复
➎以往真题删除【➋10最大<删>、12任务<删>】2.1.1 施工导流标准2.1.2 施工导流方式

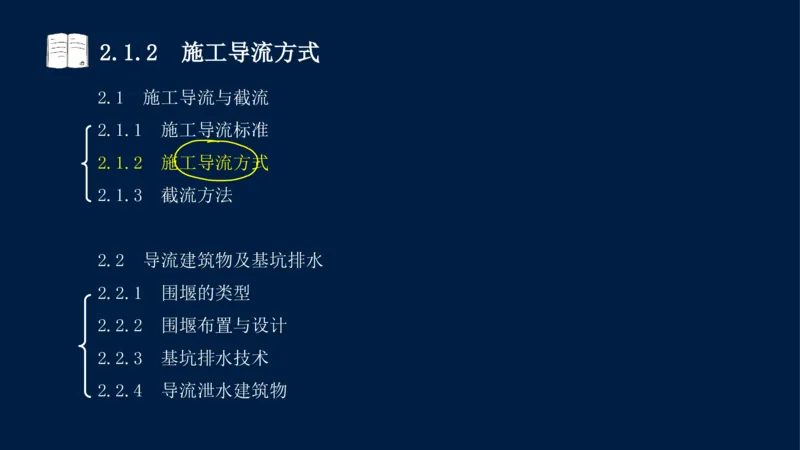

2.1 施工导流与截流
2.1.1 施工导流标准
2.1.2 施工导流方式
2.1.3 截流方法
2.2 导流建筑物及基坑排水
2.2.1 围堰的类型
2.2.2 围堰布置与设计
2.2.3 基坑排水技术
2.2.4 导流泄水建筑物2.1.2 施工导流方式

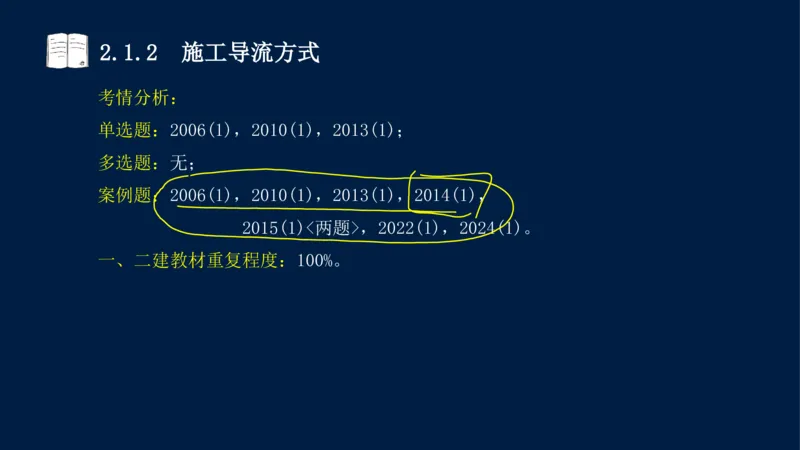

考情分析：
单选题：2006(1)，2010(1)，2013(1)；
多选题：无；
案例题：2006(1)，2010(1)，2013(1)，2014(1)，
2015(1)<两题>，2022(1)，2024(1)。
一、二建教材重复程度：100%。2.1.2 施工导流方式
教材内容：
0.概念
1.分期围堰法导流
2.一次拦断河床围堰导流
3.辅助导流方式2.1.2 施工导流方式
导
入
：2.1.2 施工导流方式

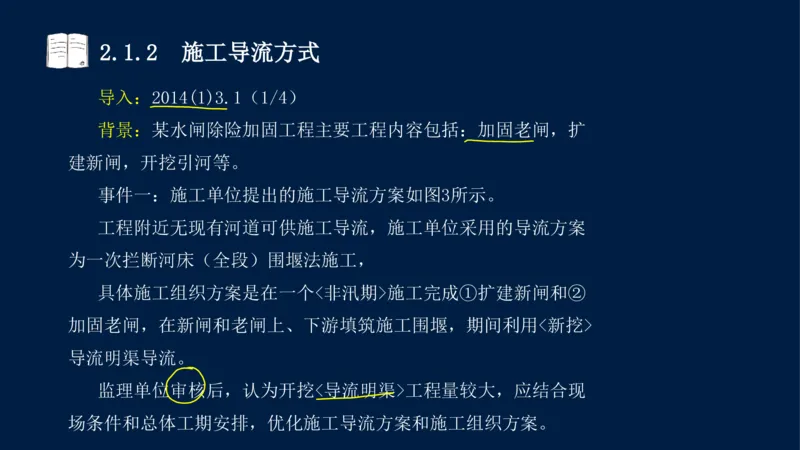

导入：2014(1)3.1（1/4）
背景：某水闸除险加固工程主要工程内容包括：加固老闸，扩
建新闸，开挖引河等。
事件一：施工单位提出的施工导流方案如图3所示。
工程附近无现有河道可供施工导流，施工单位采用的导流方案
为一次拦断河床（全段）围堰法施工，
具体施工组织方案是在一个<非汛期>施工完成①扩建新闸和②
加固老闸，在新闸和老闸上、下游填筑施工围堰，期间利用<新挖>
导流明渠导流。
监理单位审核后，认为开挖<导流明渠>工程量较大，应结合现
场条件和总体工期安排，优化施工导流方案和施工组织方案。2.1.2 施工导流方式
导入：2014(1)3.1（2/4）2.1.2 施工导流方式

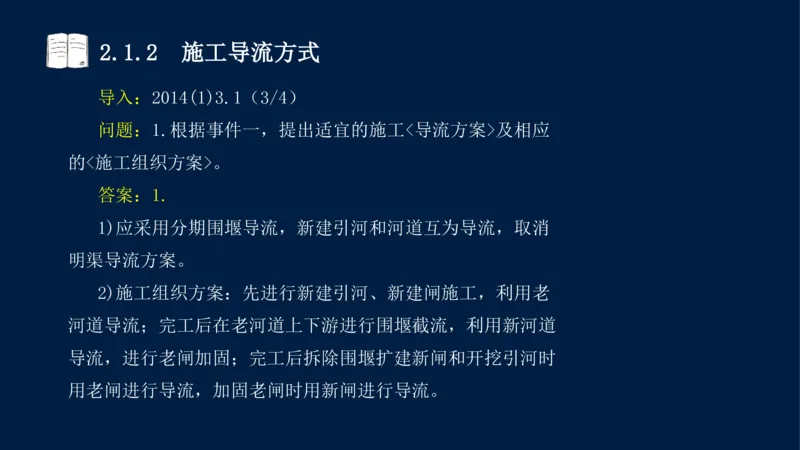

导入：2014(1)3.1（3/4）
问题：1.根据事件一，提出适宜的施工<导流方案>及相应
的<施工组织方案>。
答案：1.
1)应采用分期围堰导流，新建引河和河道互为导流，取消
明渠导流方案。
2)施工组织方案：先进行新建引河、新建闸施工，利用老
河道导流；完工后在老河道上下游进行围堰截流，利用新河道
导流，进行老闸加固；完工后拆除围堰扩建新闸和开挖引河时
用老闸进行导流，加固老闸时用新闸进行导流。2.1.2 施工导流方式
导入：2014(1)3.1（4/4）2.1.2 施工导流方式
0.概念2.1.2 施工导流方式
0.概念
施工<导流的基本方式>可分为：
➊一次拦断河床围堰导流（又称全段围堰导流）。（2020(2)案例）
➋分期围堰导流。（2006(1)，2010(1)，2013(1)，2014(1)，
2015(1)<两题>、2021(2B)、2022(2B)<两题>案例）
按<泄水建筑物>分为：
①明渠导流、②隧洞导流、③涵管导流、
④底孔导流、⑤淹没基坑法导流、⑥施工过程中的坝体缺口导流、⑦
不同泄水方式的组合导流等。
（老教材分类：➊包括：①＋②＋③；
➋包括：④＋⑥＋⑧梳齿孔导流＋⑨厂房导流。）2.1.2 施工导流方式
1.分期围堰导流2.1.2 施工导流方式
1.分期围堰导流--导入：（1/6）

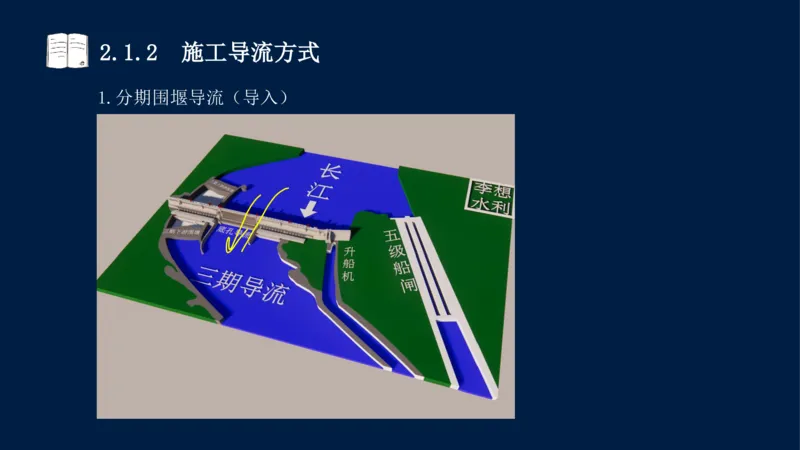

三峡水利枢纽采用“三期导流、明渠通航”的导流方案2.1.2 施工导流方式
1.分期围堰导流--导入：（2/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案2.1.2 施工导流方式

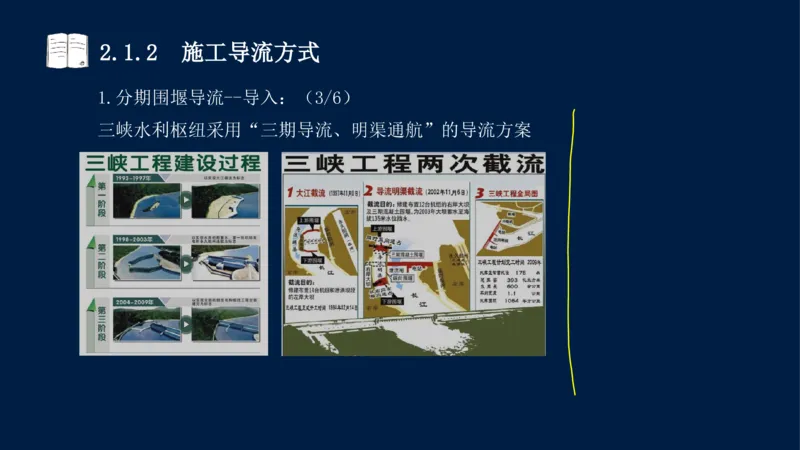

1.分期围堰导流--导入：（3/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案2.1.2 施工导流方式
1.分期围堰导流--导入：（4/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案2.1.2 施工导流方式

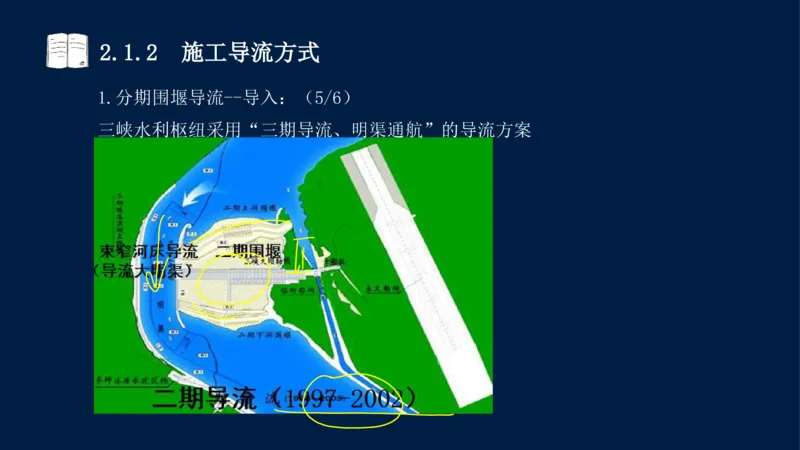

1.分期围堰导流--导入：（5/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案2.1.2 施工导流方式
1.分期围堰导流--导入：（6/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案2.1.2 施工导流方式
1.分期围堰导流--导入：（6/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案2.1.2 施工导流方式
1.分期围堰导流（导入）2.1.2 施工导流方式
1.分期围堰导流（导入）2.1.2 施工导流方式
1.分期围堰导流（导入）2.1.2 施工导流方式
1.分期围堰法导流
◇定义：<分期>围堰法导流又称为<分段>围堰法，即用围堰
将要施工的永久建筑物分段分期维护起来，便于干地施工。
◆分段分期：
➊分段，在<空间>上用围堰将永久建筑物分为若干段进行施
工。
➋分期，在<时间>上将导流分为若干时段。见（李想图-1）。
◇适用：①导流流量大，河床宽，有条件布置纵向围堰；②
河床中永久建筑物便于布置导流泄水建筑物；③河床覆盖层不
厚。（见教材图1）
◆前期后期：①前期利用被束窄河床导流，②后期利用已建
或在建的永久建筑物导流。2.1.2 施工导流方式
1.分期围堰法导流 李想图-12.1.2 施工导流方式
1.分期围堰导流 教材图
教材图1：分段围堰法导流
（a）平面图；（b）下游立视图；（c）导流底孔纵断面图
1—一期上游横向围堰；2—一期下游横向围堰；3—一、二期纵向围堰
；4—预留缺口；5—导流底孔；6—二期上下游围堰轴线；7—护坦；
8—封堵闸门槽；9—工作闸门槽；10—事故闸门槽；
11—已浇筑的混凝土坝体；12—未浇筑的混凝土坝体2.1.2 施工导流方式

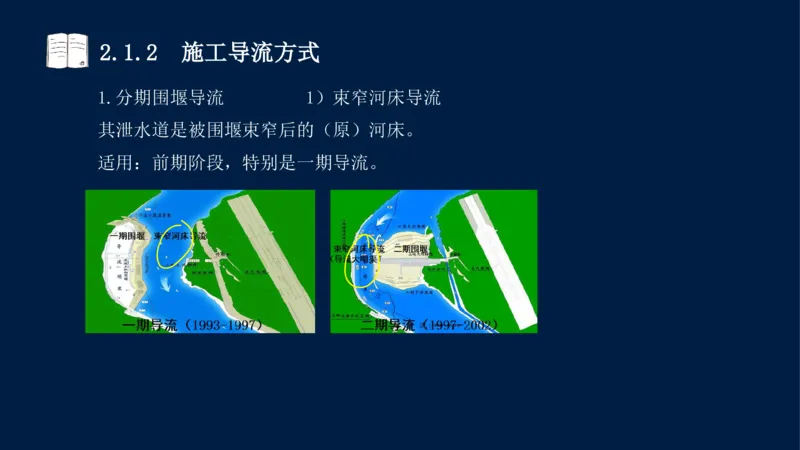

1.分期围堰导流 1）束窄河床导流
其泄水道是被围堰束窄后的（原）河床。
适用：前期阶段，特别是一期导流。2.1.2 施工导流方式

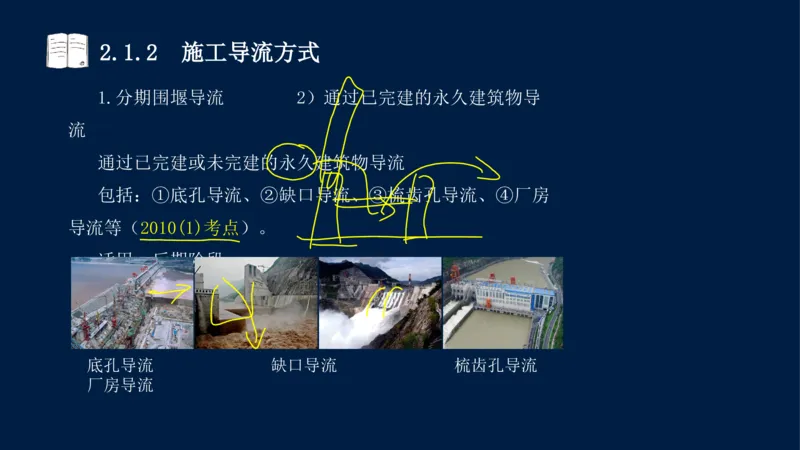

1.分期围堰导流 2）通过已完建的永久建筑物导
流
通过已完建或未完建的永久建筑物导流
包括：①底孔导流、②缺口导流、③梳齿孔导流、④厂房
导流等（2010(1)考点）。
适用：后期阶段。
底孔导流 缺口导流 梳齿孔导流
厂房导流2.1.2 施工导流方式

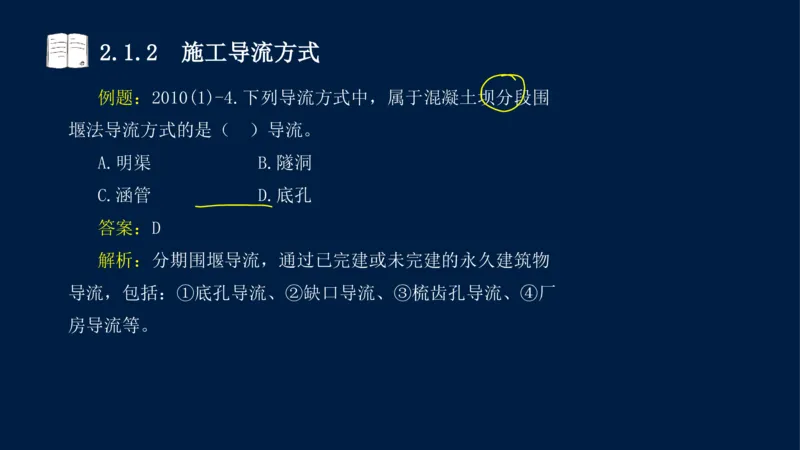

例题：2010(1)-4.下列导流方式中，属于混凝土坝分段围
堰法导流方式的是（ ）导流。
A.明渠 B.隧洞
C.涵管 D.底孔
答案：D
解析：分期围堰导流，通过已完建或未完建的永久建筑物
导流，包括：①底孔导流、②缺口导流、③梳齿孔导流、④厂
房导流等。2.1.2 施工导流方式
1.分期围堰导流
分期围堰导流经技术经济比较后，可选择二期导流、三期
导流等， <不宜>超过三期 。2.1.2 施工导流方式
2.一次拦断河床围堰导流2.1.2 施工导流方式
2.一次拦断河床围堰导流
一次拦断河床围堰导流，又称为全段围堰法导流，指在河
床内距主体工程轴线（如大坝、水闸等）上下游一定的距离，
修筑围堰，一次性截断河道，使河道中的水流经河床外修建的
临时泄水道或永久泄水建筑物下泄，故又称河床外导流。
一般适用于<枯水期流量不大>且<河道狭窄>的河流。2.1.2 施工导流方式

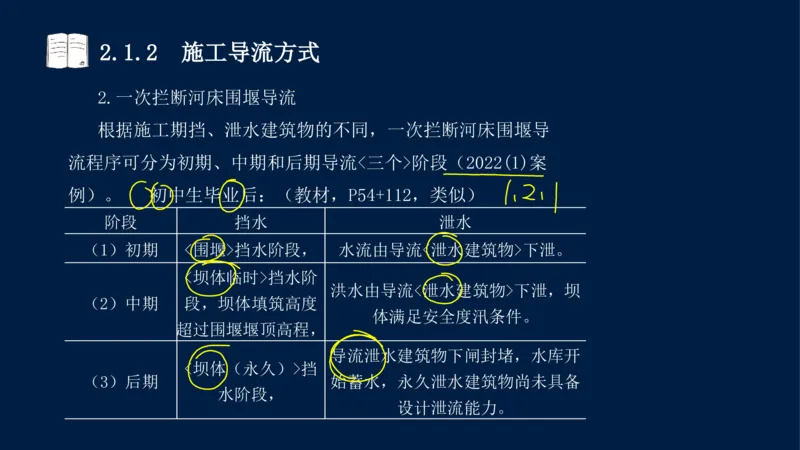

2.一次拦断河床围堰导流
根据施工期挡、泄水建筑物的不同，一次拦断河床围堰导
流程序可分为初期、中期和后期导流<三个>阶段（2022(1)案
例）。 初中生毕业后：（教材，P54+112，类似）
阶段 挡水 泄水
（1）初期 <围堰>挡水阶段， 水流由导流<泄水建筑物>下泄。
<坝体临时>挡水阶
洪水由导流<泄水建筑物>下泄，坝
（2）中期 段，坝体填筑高度
体满足安全度汛条件。
超过围堰堰顶高程，
导流泄水建筑物下闸封堵，水库开
<坝体（永久）>挡
（3）后期 始蓄水，永久泄水建筑物尚未具备
水阶段，
设计泄流能力。2.1.2 施工导流方式
2.一次拦断河床围堰导流
初期、中期和后期导流三个阶段。（2022(1)案例）
（似曾相识燕归来，无可奈何花落去，这三张出现了三次
重复的表格终于落幕了）2.1.2 施工导流方式

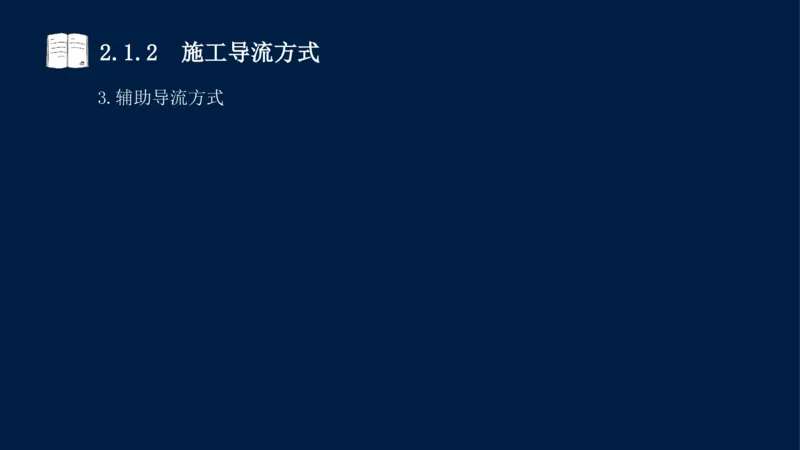

3.辅助导流方式2.1.2 施工导流方式

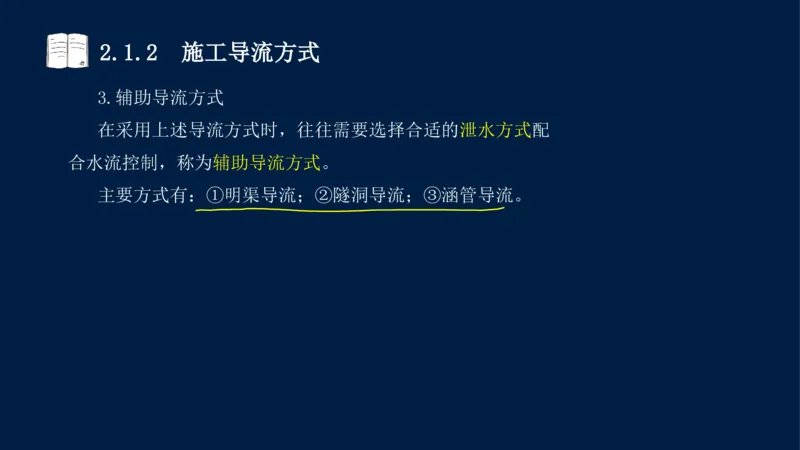

3.辅助导流方式
在采用上述导流方式时，往往需要选择合适的泄水方式配
合水流控制，称为辅助导流方式。
主要方式有：①明渠导流；②隧洞导流；③涵管导流。2.1.2 施工导流方式

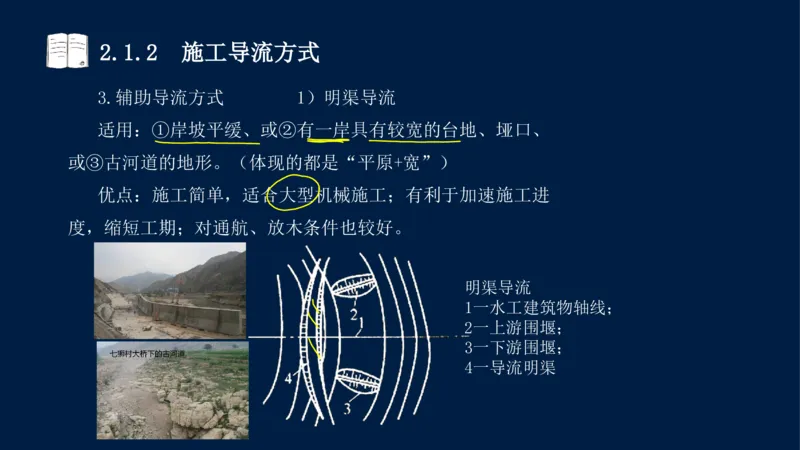

3.辅助导流方式 1）明渠导流
适用：①岸坡平缓、或②有一岸具有较宽的台地、垭口、
或③古河道的地形。（体现的都是“平原+宽”）
优点：施工简单，适合大型机械施工；有利于加速施工进
度，缩短工期；对通航、放木条件也较好。
明渠导流
1一水工建筑物轴线；
2一上游围堰；
3一下游围堰；
4一导流明渠2.1.2 施工导流方式
3.辅助导流方式 2）隧洞导流
适用：河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。
（2013(1)考点、2024(1)案例）
隧洞导流示意图
（a）隧洞导流；（b）隧洞导流并配合底孔宣泄汛期洪水
1一上游围堰；2一下游围堰；3-导流隧洞；4一底孔；
5一坝轴线；6一溢流坝段；7一水电站厂房2.1.2 施工导流方式

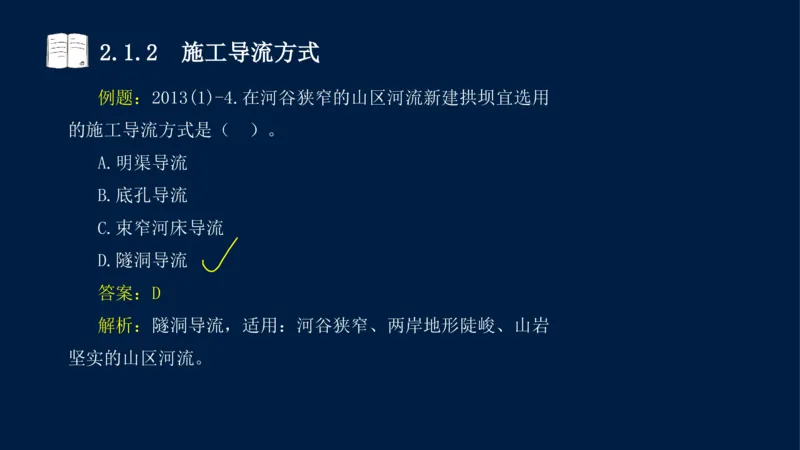

例题：2013(1)-4.在河谷狭窄的山区河流新建拱坝宜选用
的施工导流方式是（ ）。
A.明渠导流
B.底孔导流
C.束窄河床导流
D.隧洞导流
答案：D
解析：隧洞导流，适用：河谷狭窄、两岸地形陡峻、山岩
坚实的山区河流。2.1.2 施工导流方式
3.辅助导流方式 3）涵管导流
适用：①导流流量较小的河流<或>②只用来担负枯水期的
导流。
一般在修筑土坝、堆石坝等工程中采用。
涵管通常布置在河岸滩地上，枯水位以上，这样可在枯水
期不修围堰或只修小围堰就可将涵管筑好，节省费用。
涵管导流示意图
（a）平面图；
（b）上游立视图
1-上游围堰；
2一下游围堰；
3一涵管；
4一坝体2.1.2 施工导流方式

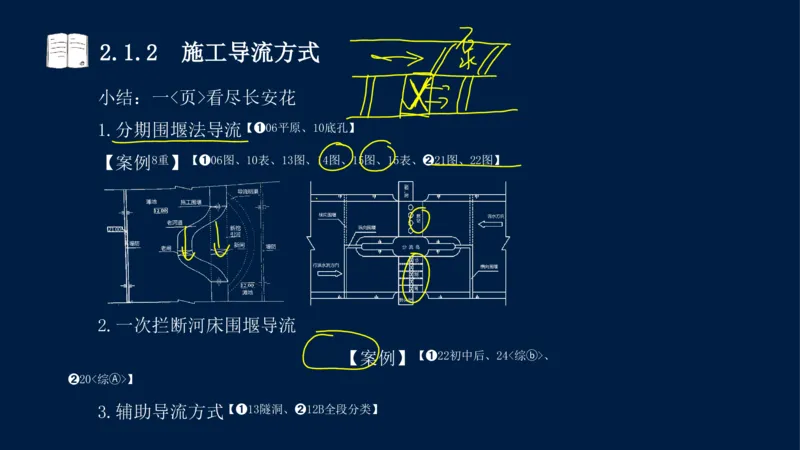

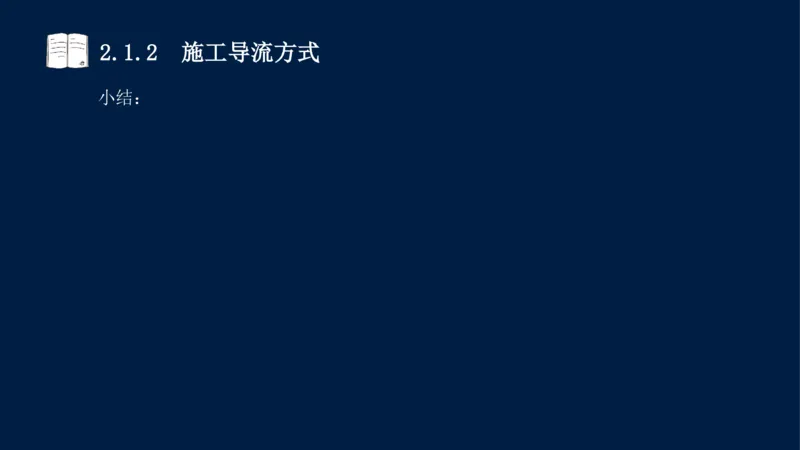

小结：2.1.2 施工导流方式
小结：一<页>看尽长安花
1.分期围堰法导流【➊06平原、10底孔】
【案例8重】【➊06图、10表、13图、14图、15图、15表、➋21图、22图】
2.一次拦断河床围堰导流
【案例】【➊22初中后、24<综ⓑ>、
➋20<综Ⓐ>】
3.辅助导流方式【➊13隧洞、➋12B全段分类】2.1.2 施工导流方式2.1.3 截流方法

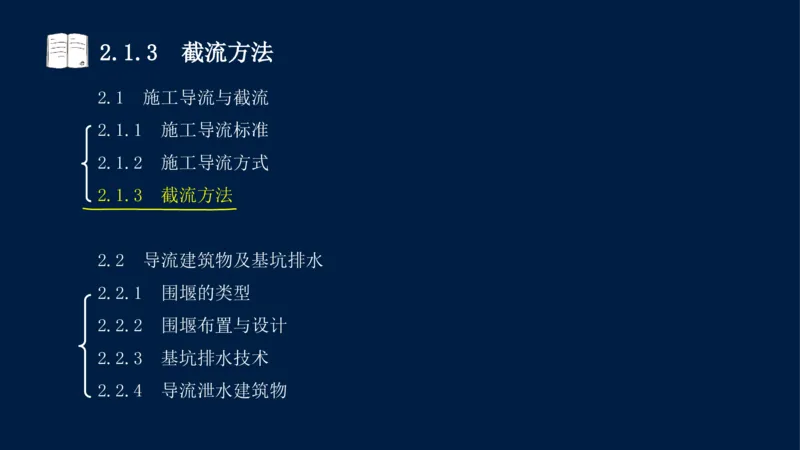

2.1 施工导流与截流
2.1.1 施工导流标准
2.1.2 施工导流方式
2.1.3 截流方法
2.2 导流建筑物及基坑排水
2.2.1 围堰的类型
2.2.2 围堰布置与设计
2.2.3 基坑排水技术
2.2.4 导流泄水建筑物2.1.3 截流方法
考情分析：
单选题：2006(1)，2007(1)，2012(1)，2014(1)，
2017(1)；
多选题：2010(1)，2021(1)；
案例题：2007(1)。
一、二建教材重复程度：70%。2.1.3 截流方法
教材内容：
1.截流方式
2.减小截流难度的技术措施2.1.3 截流方法

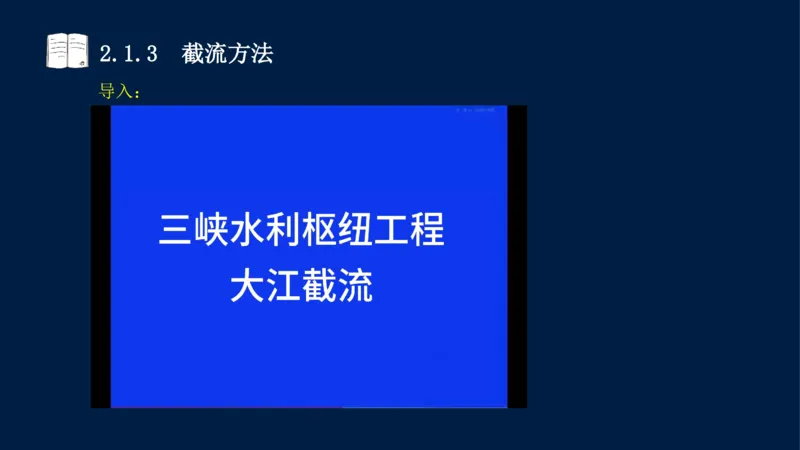

导入：2.1.3 截流方法
导入：2.1.3 截流方法
1.截流方式2.1.3 截流方法

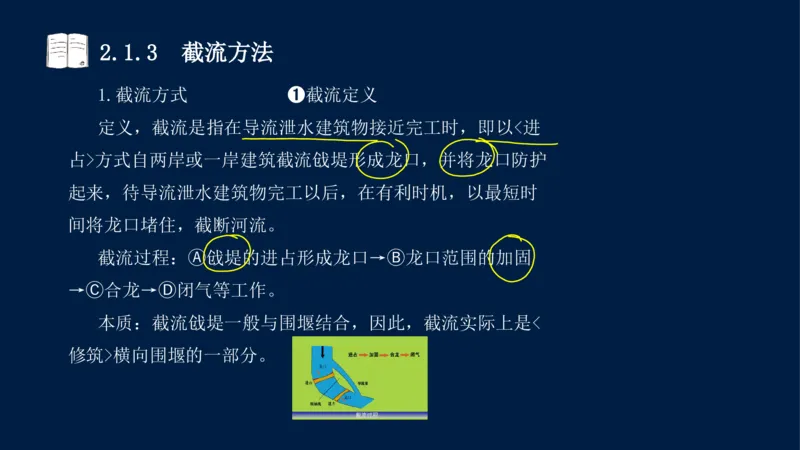

1.截流方式 ➊截流定义
定义，截流是指在导流泄水建筑物接近完工时，即以<进
占>方式自两岸或一岸建筑截流戗堤形成龙口，并将龙口防护
起来，待导流泄水建筑物完工以后，在有利时机，以最短时
间将龙口堵住，截断河流。
截流过程： 戗堤的进占形成龙口→ 龙口范围的加固
Ⓐ Ⓑ
→ 合龙→ 闭气等工作。
Ⓒ Ⓓ
本质：截流戗堤一般与围堰结合，因此，截流实际上是<
修筑>横向围堰的一部分。2.1.3 截流方法

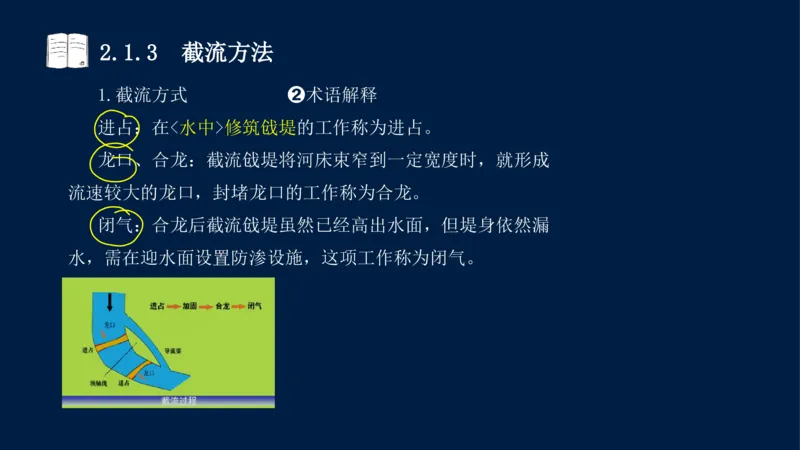

1.截流方式 ➋术语解释
进占：在<水中>修筑戗堤的工作称为进占。
龙口、合龙：截流戗堤将河床束窄到一定宽度时，就形成
流速较大的龙口，封堵龙口的工作称为合龙。
闭气：合龙后截流戗堤虽然已经高出水面，但堤身依然漏
水，需在迎水面设置防渗设施，这项工作称为闭气。2.1.3 截流方法

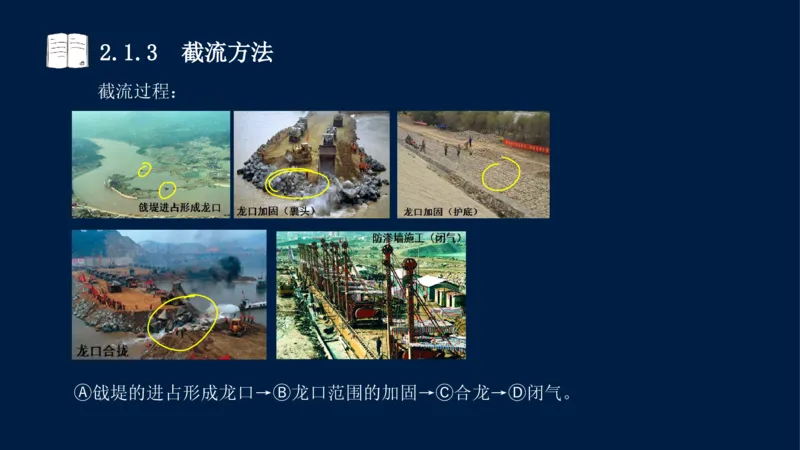

截流过程：
戗堤的进占形成龙口→ 龙口范围的加固→ 合龙→ 闭气。
Ⓐ Ⓑ Ⓒ Ⓓ2.1.3 截流方法

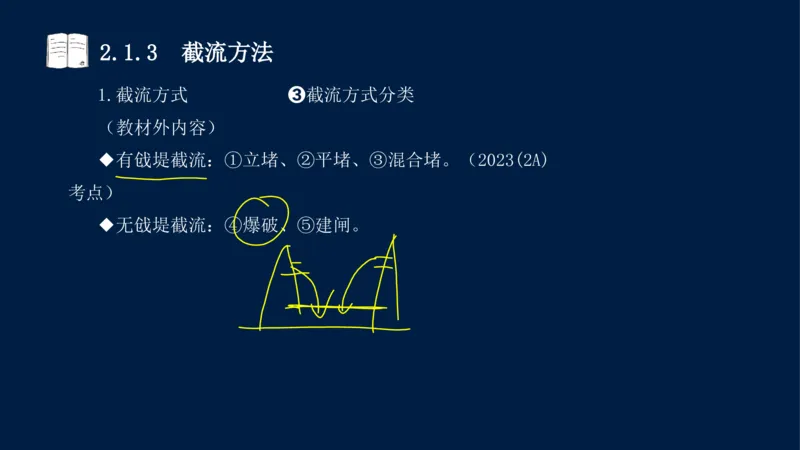

1.截流方式 ➌截流方式分类
（教材外内容）
◆有戗堤截流：①立堵、②平堵、③混合堵。（2023(2A)
考点）
◆无戗堤截流：④爆破、⑤建闸。2.1.3 截流方法

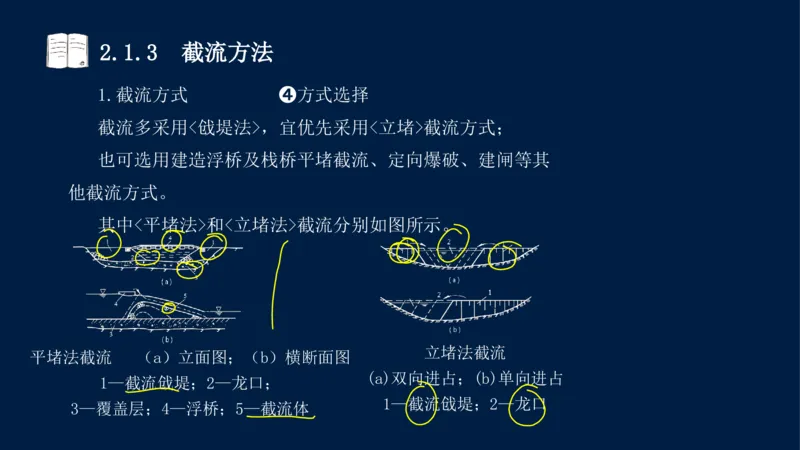

1.截流方式 ➍方式选择
截流多采用<戗堤法>，宜优先采用<立堵>截流方式；
也可选用建造浮桥及栈桥平堵截流、定向爆破、建闸等其
他截流方式。
其中<平堵法>和<立堵法>截流分别如图所示。
立堵法截流
平堵法截流 （a）立面图；（b）横断面图
(a)双向进占；(b)单向进占
1—截流戗堤；2—龙口；
1—截流戗堤；2—龙口
3—覆盖层；4—浮桥；5—截流体2.1.3 截流方法
1.截流方式 ➎平堵、立堵示意图
混合堵是采用立堵与平堵相结合的方法，有立平堵和平立堵两种。
（1）立平堵。先立堵、后架桥平堵的方式。
（2）平立堵对于软基河床，单纯立堵易造成河床冲刷，往往采用
先平抛护再立堵合龙的方案。此时，平抛多利用驳船进行。
驳
船
平
抛
护
底2.1.3 截流方法
1.截流方式 ➏单戗、多戗选择
（1）截流落差不超过（≤）4m时，宜选择①单戗立堵截
流。
（2）截流流量大且落差大于4m时，宜选择②双戗、③多
戗立堵截流。
单戗[两端]
单戗[一端]2.1.3 截流方法

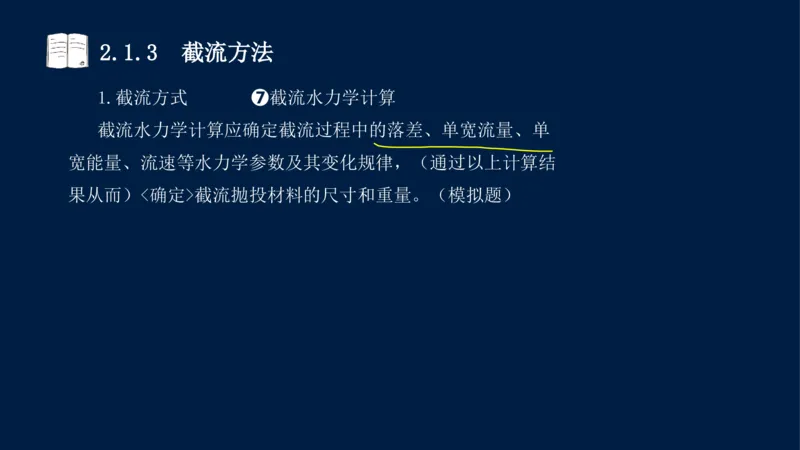

1.截流方式 ➐截流水力学计算
截流水力学计算应确定截流过程中的落差、单宽流量、单
宽能量、流速等水力学参数及其变化规律，（通过以上计算结
果从而）<确定>截流抛投材料的尺寸和重量。（模拟题）2.1.3 截流方法

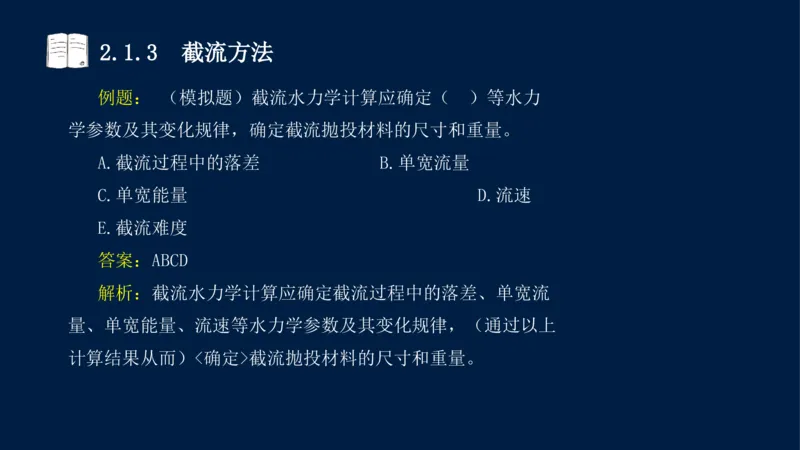

例题： （模拟题）截流水力学计算应确定（ ）等水力
学参数及其变化规律，确定截流抛投材料的尺寸和重量。
A.截流过程中的落差 B.单宽流量
C.单宽能量 D.流速
E.截流难度
答案：ABCD
解析：截流水力学计算应确定截流过程中的落差、单宽流
量、单宽能量、流速等水力学参数及其变化规律，（通过以上
计算结果从而）<确定>截流抛投材料的尺寸和重量。2.1.3 截流方法
2.减小截流难度的技术措施2.1.3 截流方法

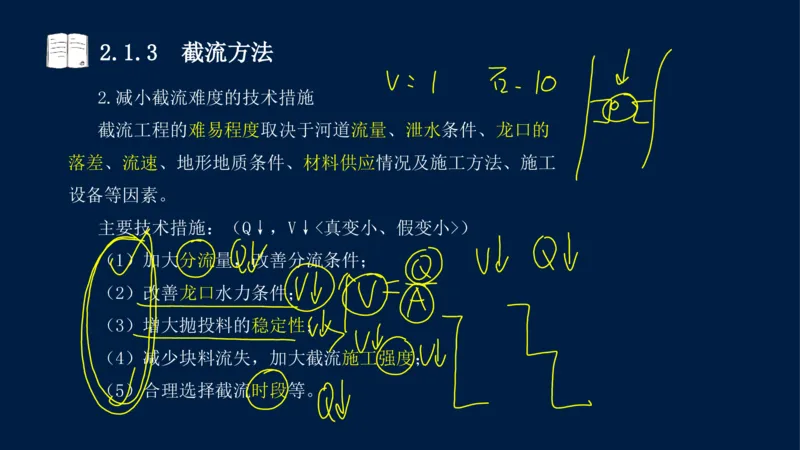

2.减小截流难度的技术措施
截流工程的难易程度取决于河道流量、泄水条件、龙口的
落差、流速、地形地质条件、材料供应情况及施工方法、施工
设备等因素。
主要技术措施：（Q↓，V↓<真变小、假变小>）
（1）加大分流量，改善分流条件；
（2）改善龙口水力条件；
（3）增大抛投料的稳定性；
（4）减少块料流失，加大截流施工强度；
（5）合理选择截流时段等。2.1.3 截流方法
2.减小截流难度的技术措施 1）加大分流量，改善分
流条件
（1）合理确定导流建筑物尺寸、断面形式和底高程。
（2）确保泄水建筑物上下游引渠开挖和上下游围堰拆除
的质量（关键环节）。
（3）在永久泄水建筑物泄流能力不足时，可以专门修建
截流分水闸或其他形式泄水道帮助分流，待截流完成后，借助
于闸门封堵泄水闸，最后完成截流任务。
（4）增大截流建筑物的泄水能力。
（即马路修宽点或者多修点马路）2.1.3 截流方法
2.减小截流难度的技术措施 2）改善龙口水力条件
（1）双戗截流；（2）三戗截流；
（3）宽戗截流；（4）平抛垫底。
（2010(1)、2021(1)考点）2.1.3 截流方法
例题：2010(1)-22.土坝截流施工中，改善龙口水力条件
的措施包括（ ）。
A.定向爆破
B.双戗截流
C.三戗截流
D.宽戗截流
E.平抛垫底
答案：BCDE（本题也是2021(1)选择题）
解析：改善龙口水力条件有：（1）双戗截流；（2）三戗
截流；（3）宽戗截流；（4）平抛垫底。。2.1.3 截流方法

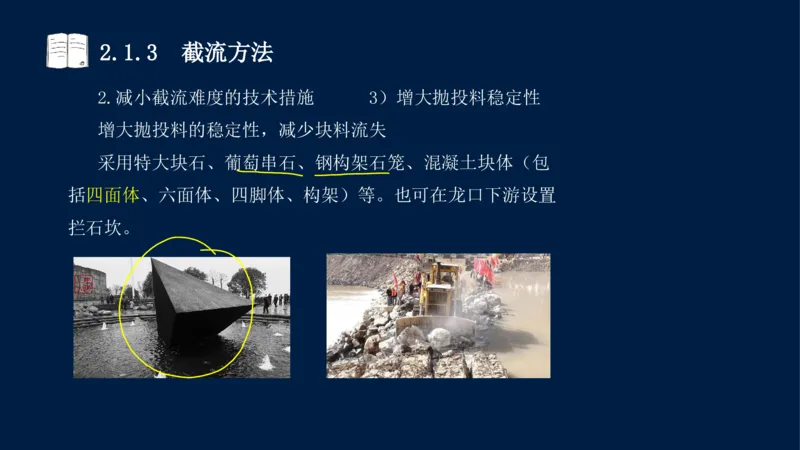

2.减小截流难度的技术措施 3）增大抛投料稳定性
增大抛投料的稳定性，减少块料流失
采用特大块石、葡萄串石、钢构架石笼、混凝土块体（包
括四面体、六面体、四脚体、构架）等。也可在龙口下游设置
拦石坎。2.1.3 截流方法
2.减小截流难度的技术措施 4）加大截流施工强度
可减少龙口的流量和落差，减少抛投料损失；
加大材料供应量、改进施工方法、增加施工设备投入等。2.1.3 截流方法
2.减小截流难度的技术措施 5）合理选择截流时段
对航运影响小时段、避开流冰期、尽量提前。
枯水期
丰水期2.1.3 截流方法
小结：2.1.3 截流方法
小结：一<页>看尽长安花
0.截流过程【案例】【➊07、➋11、14】
1.截流方式（Ⅰ无戗堤归类）【➊07定向、12定向】
1.截流方式（Ⅱ有戗堤归类）【➊17归类区分、➋23A归类寻找】
1.截流方式（Ⅲ有戗堤细节）【➊06桥<删>、14桥<删>、
➋13
端<删>、14桥<删>、15端<删>、20混】
2.减小截流难度的技术措施【➊10龙口、21龙口】2.1.3 截流方法2.2.1 围堰的类型
2.1 施工导流与截流
2.1.1 施工导流标准
2.1.2 施工导流方式
2.1.3 截流方法
2.2 导流建筑物及基坑排水
2.2.1 围堰的类型
2.2.2 围堰布置与设计
2.2.3 基坑排水技术
2.2.4 导流泄水建筑物2.2.1 围堰的类型
考情分析：
单选题：2015(1)，2016(1)；
多选题：无；
案例题：2022(1)。
一、二建教材重复程度：80%。2.2.1 围堰的类型
教材内容：
1.围堰的作用及类型
2.不同类型围堰的应用
3.围堰的施工2.2.1 围堰的类型
1.围堰的作用及类型2.2.1 围堰的类型

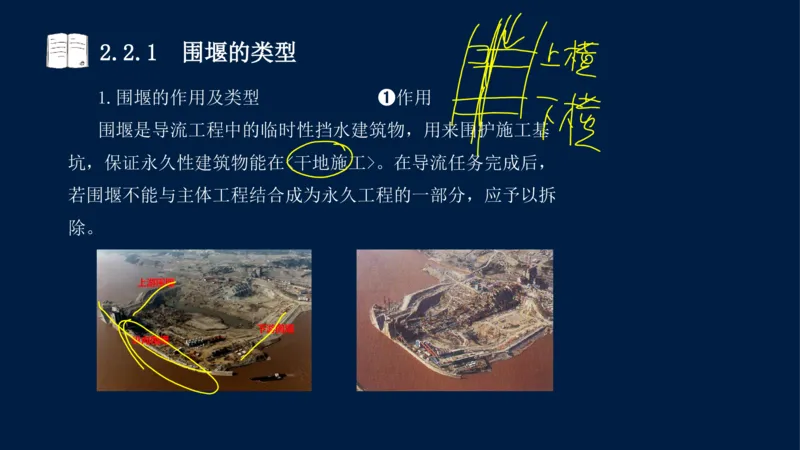

1.围堰的作用及类型 ➊作用
围堰是导流工程中的临时性挡水建筑物，用来围护施工基
坑，保证永久性建筑物能在<干地施工>。在导流任务完成后，
若围堰不能与主体工程结合成为永久工程的一部分，应予以拆
除。2.2.1 围堰的类型
1.围堰的作用及类型 ➋类型
按材料形式划分：①土石围堰、②混凝土围堰、③钢板
Ⓐ
桩围堰、④草土围堰、⑤袋装土围堰等。
按围堰与水流方向的相对位置划分：①横向围堰、②纵
Ⓑ
向围堰。
按导流期间基坑淹没条件划分：①过水围堰、②不过水
Ⓒ
围堰。过水围堰除需要满足一般围堰的基本要求外，还要满足
堰顶过水要求。2.2.1 围堰的类型
2.不同类型围堰的应用2.2.1 围堰的类型
2.不同类型围堰的应用
（1）土石围堰能充分利用<当地>材料，对地基适应性强，
施工工艺<简单>，应<优先>采用。
（2）混凝土围堰宜优先选用<重力式>碾压混凝土结构。
河谷狭窄且地质条件良好的堰址可采用混凝土拱围堰。
（3）在地质条件好、能充分利用天然料和开挖石渣时可
采用胶凝砂砾石围堰、堆石混凝土围堰。2.2.1 围堰的类型

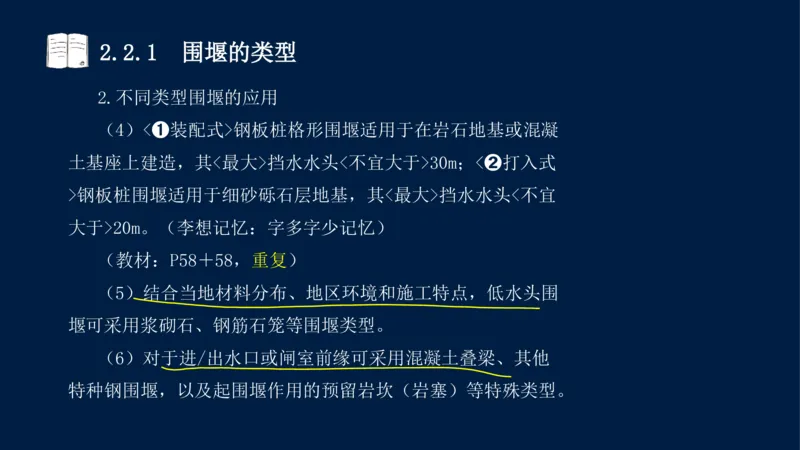

2.不同类型围堰的应用
（4）<➊装配式>钢板桩格形围堰适用于在岩石地基或混凝
土基座上建造，其<最大>挡水水头<不宜大于>30m；<➋打入式
>钢板桩围堰适用于细砂砾石层地基，其<最大>挡水水头<不宜
大于>20m。（李想记忆：字多字少记忆）
（教材：P58＋58，重复）
（5）结合当地材料分布、地区环境和施工特点，低水头围
堰可采用浆砌石、钢筋石笼等围堰类型。
（6）对于进/出水口或闸室前缘可采用混凝土叠梁、其他
特种钢围堰，以及起围堰作用的预留岩坎（岩塞）等特殊类型。2.2.1 围堰的类型
3.围堰的施工2.2.1 围堰的类型
3.围堰的施工 （1）土石围堰
特点：土石围堰可与截流戗堤结合，可利用开挖弃渣，并
可直接利用主体工程开挖装运设备进行机械化快速施工，是我
国应用最广泛的围堰类型。（2016(1)考点）
防渗结构形式：➊斜墙式、➋斜墙带水平铺盖式、➌垂直
防渗墙式、➍灌浆帷幕式。如图2.2-1所示。（2015(1)考点）2.2.1 围堰的类型
3.围堰的施工 （1）土石围堰
（2022(1)案例）
（2015(1)考点）
图2.2-1 土石围堰
(a)斜墙式；(b)斜墙带水平铺盖式；(c)垂直防渗墙式；(d)灌浆帷幕式
1—堆石体；2—黏土斜墙、铺盖；3—反滤层；4—护面；5—隔水层；
6—覆盖层；7—垂直防渗墙；8—灌浆帷幕；9—黏土心墙2.2.1 围堰的类型
例题1：2015(1)-2.如图所示土围堰的防渗形式属于
（ ）。
A.斜墙式
B.斜墙带水平铺盖式
C.垂直防渗墙式
D.灌浆帷幕式
答案：C
解析：见图图2.2-1。2.2.1 围堰的类型
例题2：2016(1)-2.下列能临时建筑物能组成临时建筑物
一部分的是（ ）。
A.土石围堰
B.草土围堰
C.竹笼围堰
D.木笼围堰
答案：A
解析：教材无对应内容，理解题目。2.2.1 围堰的类型
3.围堰的施工 （2）混凝土围堰
特点：挡水水头高，底宽小，抗冲能力大，堰顶可溢流。
多为纵向围堰，可以两面挡水，而且可与永久建筑物相结
合作为坝体或闸室体的一部分。
混凝土围堰结构形式有重力式（图2.2-2）、拱形等形式。2.2.1 围堰的类型
3.围堰的施工 （2）混凝土围堰

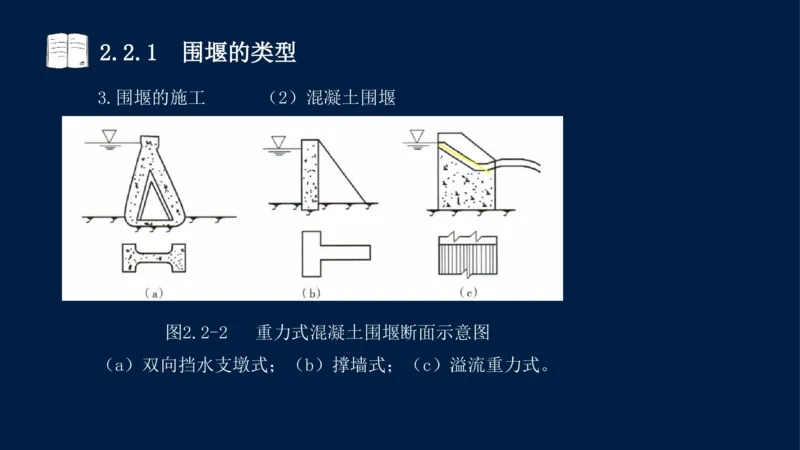

图2.2-2 重力式混凝土围堰断面示意图
（a）双向挡水支墩式；（b）撑墙式；（c）溢流重力式。2.2.1 围堰的类型
3.围堰的施工 （3）钢板桩格形围堰
是由一系列彼此相连的格体形成外壳，然后在内填以土料
或砂料构成。格体是土或砂料和钢板桩的组合结构，由横向拉
力强的钢板桩连锁围成一定几何形状的封闭系统。钢板桩格形
围堰按挡水高度不同，其平面形式有圆筒形格体、扇形格体、
花瓣形格体（图2.2-3）， 应用较多的是圆筒形格体。
装配式钢板桩格形围堰适用于在岩石地基或混凝土基座上
建造，其最大挡水水头不宜大于30m；打入式钢板桩围堰适用
于细砂砾石层地基，其最大挡水水头不宜大于20m。（重复）2.2.1 围堰的类型
3.围堰的施工 （3）钢板桩格形围堰
图2.2-3钢板桩格形围堰平面形式
（a）圆筒形格体；（b）扇形格体；（c）花瓣形格体。2.2.1 围堰的类型
3.围堰的施工 （4）草土围堰
是指先铺一层草捆，然后再铺一层土的草与土的混合结构，
断面一般为矩形或边坡较陡的梯形。
3.围堰的施工 （5）袋装土围堰
指用土工合成材料编织成一定规格的袋子，用泥浆泵充填
砂性土，垒砌后经泌水密实成型的挡水结构。在河堤的抢险、
围海工程中较常使用。2.2.1 围堰的类型
小结：2.2.1 围堰的类型
小结：一<页>看尽长安花
1.围堰的作用及类型【无】
2.不同类型围堰的应用【无】
3.围堰的施工【➊15图、16土石】【案例】【➊22Ⓑ图】
B
施工期水位
3
D 1 : 1 : 2 1 : 2
堆石体
A
C
覆盖层
隔水层2.2.1 围堰的类型2.2.2 围堰布置与设计
2.1 施工导流与截流
2.1.1 施工导流标准
2.1.2 施工导流方式
2.1.3 截流方法
2.2 导流建筑物及基坑排水
2.2.1 围堰的类型
2.2.2 围堰布置与设计
2.2.3 基坑排水技术
2.2.4 导流泄水建筑物2.2.2 围堰布置与设计
考情分析：
单选题：2018(1)、2021(1)；
多选题：无；
案例题：2007(1)，2009(1)，2014(1)，2019(1)，
2022(1)<两题>。
一、二建教材重复程度：50%。2.2.2 围堰布置与设计
教材内容：
1.围堰的平面布置
2.土石围堰填筑材料选择
3.围堰的接头和防冲
4.围堰防渗
5.土石过水围堰的防护
6.围堰稳定及堰顶高程2.2.2 围堰布置与设计

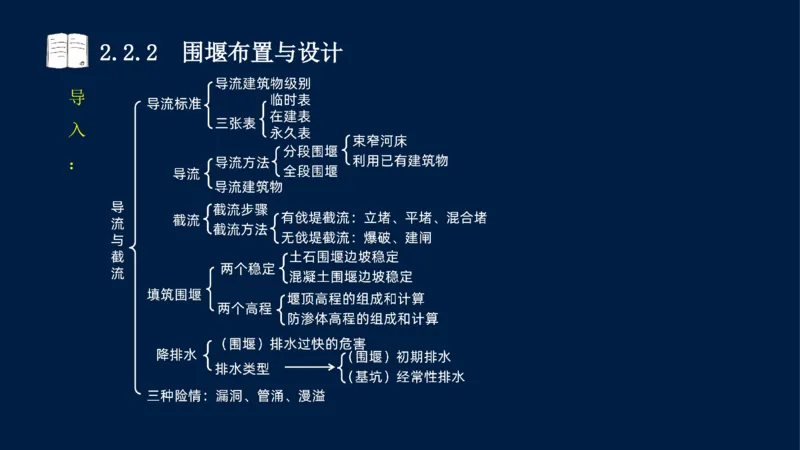

导
入
：2.2.2 围堰布置与设计
1.围堰的平面布置2.2.2 围堰布置与设计
1.围堰的平面布置
➊太大：围堰平面布置不当，可能产生围堰围护的基坑面
积过大，增加排水设备的容量，造成不必要的<浪费>；
➋太小：围堰围护的基坑面积过小，会妨碍永久性建筑物
的正常施工，影响工期，有可能造成泄水不畅，冲刷围堰及其
基础，影响永久性建筑物施工<安全>。2.2.2 围堰布置与设计

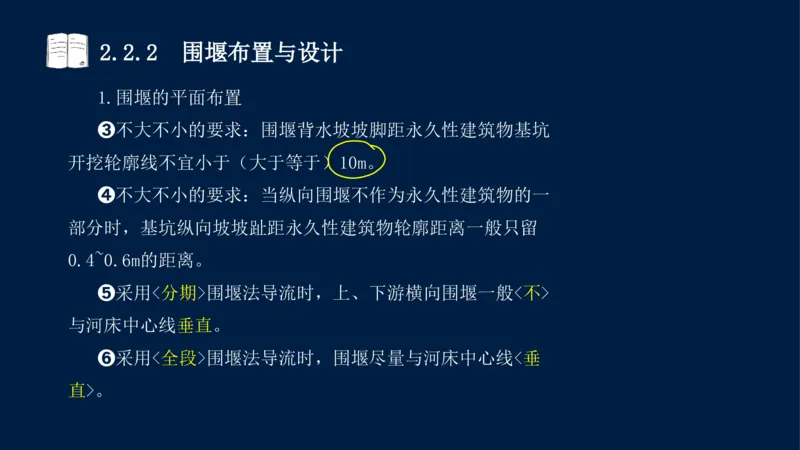

1.围堰的平面布置
➌不大不小的要求：围堰背水坡坡脚距永久性建筑物基坑
开挖轮廓线不宜小于（大于等于）10m。
➍不大不小的要求：当纵向围堰不作为永久性建筑物的一
部分时，基坑纵向坡坡趾距永久性建筑物轮廓距离一般只留
0.4~0.6m的距离。
➎采用<分期>围堰法导流时，上、下游横向围堰一般<不>
与河床中心线垂直。
➏采用<全段>围堰法导流时，围堰尽量与河床中心线<垂
直>。2.2.2 围堰布置与设计
2.土石围堰填筑材料选择2.2.2 围堰布置与设计
2.土石围堰填筑材料选择
按填筑材料可分为：①均质土围堰、②土石混合围堰；
按堰体防渗体可分为：①斜墙围堰、②心墙围堰等。2.2.2 围堰布置与设计

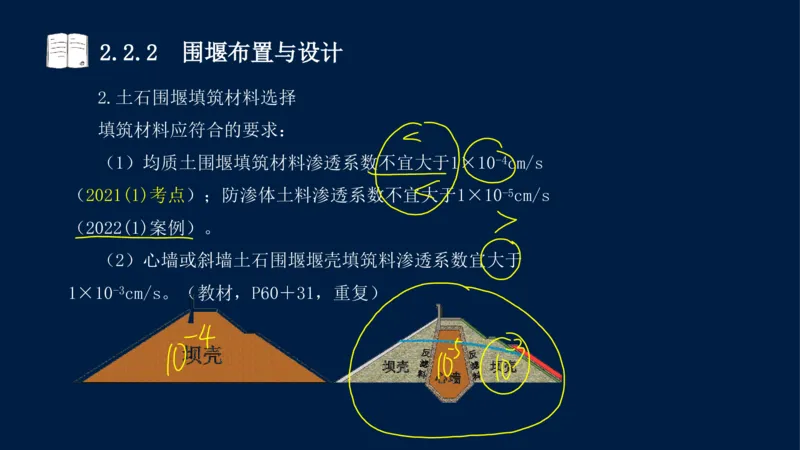

2.土石围堰填筑材料选择
填筑材料应符合的要求：
（1）均质土围堰填筑材料渗透系数不宜大于1×10-4cm/s
（2021(1)考点）；防渗体土料渗透系数不宜大于1×10-5cm/s
（2022(1)案例）。
（2）心墙或斜墙土石围堰堰壳填筑料渗透系数宜大于
1×10-3cm/s。（教材，P60＋31，重复）2.2.2 围堰布置与设计

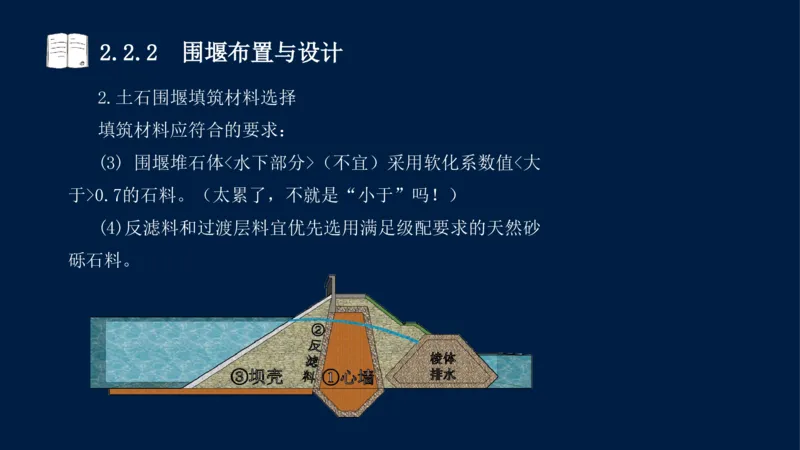

2.土石围堰填筑材料选择
填筑材料应符合的要求：
(3) 围堰堆石体<水下部分>（不宜）采用软化系数值<大
于>0.7的石料。（太累了，不就是“小于”吗！）
(4)反滤料和过渡层料宜优先选用满足级配要求的天然砂
砾石料。2.2.2 围堰布置与设计
例题：2021(1)-4.均质土围堰填筑材料渗透系数不宜大于
（ ）。
A.1×10－2（cm/s） B.1×10－3（cm/s）
C.1×10－4（cm/s） D.1×10－5（cm/s）
答案：C
解析：(1) 均质土围堰填筑材料渗透系数不宜大于1×10－
4cm/s；防渗体土料渗透系数不宜大于1×10－5cm/s。
(2)心墙或斜墙土石围堰堰壳填筑料渗透系数不宜大于
1×10－3cm/s。2.2.2 围堰布置与设计
3.围堰的接头和防冲2.2.2 围堰布置与设计
3.围堰的接头和防冲 ➊接头施工
土石围堰与<岸坡>的接头：主要通过扩大接触面和嵌入
Ⓐ
岸坡的方法，以延长塑性防渗体的接触范围，防止集中绕渗破
坏。
土石围堰与<混凝土纵向围堰>的接头：通常采用刺墙形
Ⓑ
式插入土石围堰的塑性防渗体中，并将接头的防渗体断面扩大，
以保证在任一高程处均能满足渗径长度要求，也可以利用土工
膜进行横向围堰与纵向围堰防渗搭接。2.2.2 围堰布置与设计
3.围堰的接头和防冲 ➊接头施工2.2.2 围堰布置与设计
3.围堰的接头和防冲 ➋防冲处理
围堰为什么要的防冲：围堰上、下游转角处由于流态发生
剧烈改变，从而会淘刷堰脚及基础。围堰的防冲是指为防止局
部淘刷导致围堰溃决等后果而采取的保护措施。
防冲具体措施：一般采用①抛石护底、②铅丝笼护底、③
柴排护底等措施。在围堰转角处设置<④导流墙>，也可以解决
冲刷问题。（都是“替死鬼”原理）2.2.2 围堰布置与设计
4.围堰防渗2.2.2 围堰布置与设计
4.围堰防渗 ➊<堰基>覆盖层防渗处理
（1）略...///。
（2）略...///。
（3）在满足渗透稳定的条件下，位于<深厚覆盖层>上的
低水头围堰，可采用铺盖或悬挂式防渗形式。
（4）卵石和漂石含量多的地层，<不宜>采用钢板桩。2.2.2 围堰布置与设计
4.围堰防渗 ➋<堰体>防渗材料
（1）在挡水水头不超过35m时宜优先选用土工膜。
（2）当地土料储量丰富，满足防渗要求，且开采条件较
好时，可用做围堰防渗体材料。
（3）采用铺盖防渗时，堰基覆盖层渗透系数与铺盖土料
渗透系数的<比值>宜大于50，铺盖土料<渗透系数>宜小于
1×10-4cm/s，铺盖厚度<不宜小于>2m。
（比值要大、系数要小、厚度要大）
（一个萝卜一个坑的选择题）2.2.2 围堰布置与设计
5.土石过水围堰的防护2.2.2 围堰布置与设计

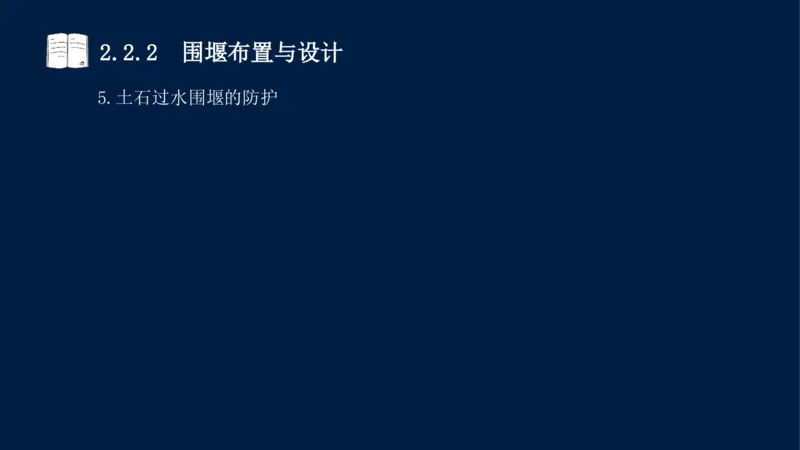

5.土石过水围堰的防护
内容略...///2.2.2 围堰布置与设计
6.围堰稳定及堰顶高程2.2.2 围堰布置与设计

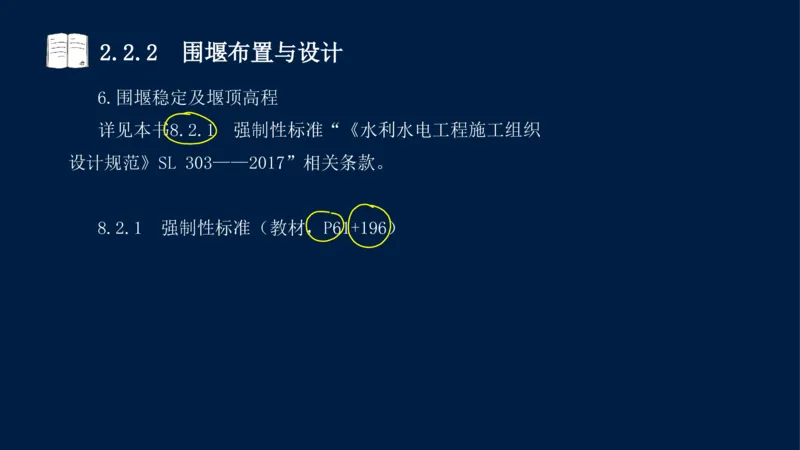

6.围堰稳定及堰顶高程
详见本书8.2.1 强制性标准“《水利水电工程施工组织
设计规范》SL 303——2017”相关条款。
8.2.1 强制性标准（教材，P61+196）2.2.2 围堰布置与设计

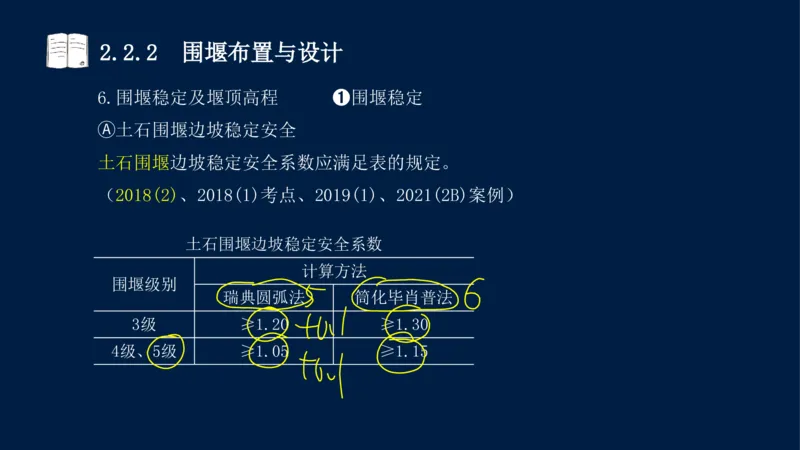

6.围堰稳定及堰顶高程 ➊围堰稳定
土石围堰边坡稳定安全
Ⓐ
土石围堰边坡稳定安全系数应满足表的规定。
（2018(2)、2018(1)考点、2019(1)、2021(2B)案例）
土石围堰边坡稳定安全系数
计算方法
围堰级别
瑞典圆弧法 筒化毕肖普法
3级 ≥1.20 ≥1.30
4级、5级 ≥1.05 ≥1.152.2.2 围堰布置与设计
拓展：极限平衡法
抗滑力矩
安全系数：K
滑动力矩
= = ≥ 1
瑞典圆弧法（条分法） 筒化毕肖普
（条分法）2.2.2 围堰布置与设计
例题：2018(1)-6.某5级均质土石围堰，采用简化毕肖普
法验算其边坡稳定时，按《水利水电工程施工组织设计规范》
（SL303-2017）规定，其边坡稳定安全系数应不小于（ ）。
A.1.05
B.1.15
C.1.20 土石围堰边坡稳定安全系数
计算方法
D.1.30
围堰级别
瑞典圆弧法 筒化毕肖普法
答案：B
3级 ≥1.20 ≥1.30
4级、5级 ≥1.05 ≥1.15
解析：2.2.2 围堰布置与设计
6.围堰稳定及堰顶高程 ➊围堰稳定
重力式混凝土围堰
Ⓑ
采用（抗剪断公式）计算时，安全系数K'应<不小于>3.0，
（教材：P61+27+196， ）
×( − )
采用（抗剪断公式）计算时，排水失效时，安全系数K'应
=
<不小于>2.5；
采用（抗剪强度公式）计算时，安全系数K应<不小于
>1.05。2.2.2 围堰布置与设计

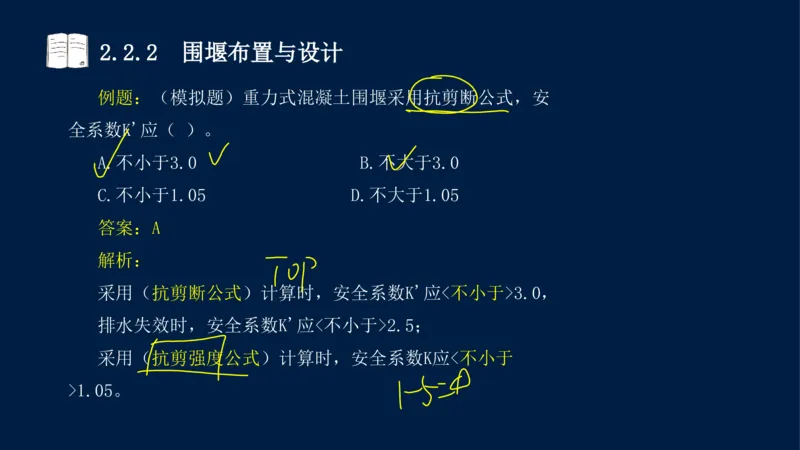

例题：（模拟题）重力式混凝土围堰采用抗剪断公式，安
全系数K'应（ ）。
A.不小于3.0 B.不大于3.0
C.不小于1.05 D.不大于1.05
答案：A
解析：
采用（抗剪断公式）计算时，安全系数K'应<不小于>3.0，
排水失效时，安全系数K'应<不小于>2.5；
采用（抗剪强度公式）计算时，安全系数K应<不小于
>1.05。2.2.2 围堰布置与设计
6.围堰稳定及堰顶高程 ➋围堰高程
堰顶高程：（不过水围堰）堰顶高程不低于设计洪水的
Ⓐ
<静水位>与<波浪高度>及堰顶<安全加高值>之和，其堰顶安全
加高不低于表中的数值。
不过水围堰的安全超高下限值（m）
（2012(2)、2017(2)考点）
围堰级别
（2020(2)、2021(2B)案例）
围堰形式
3 4、5
（2014(1)、2022(1)案例）
土石围堰 0.7 0.5
混凝土围堰、浆
0.4 0.3
砌石围堰2.2.2 围堰布置与设计

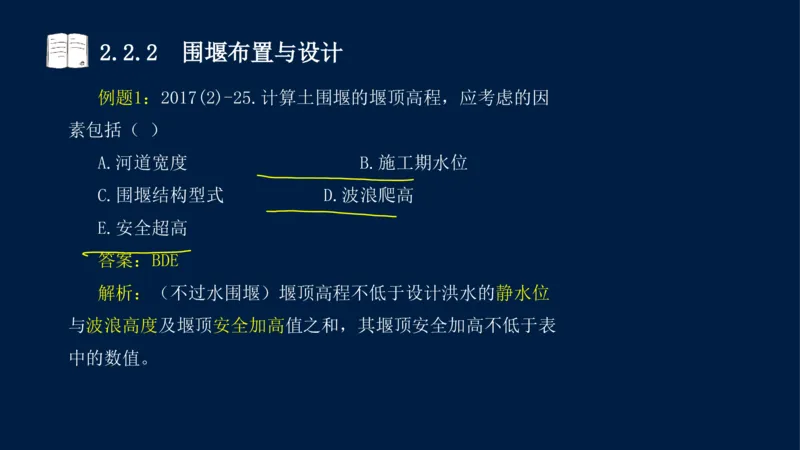

例题1：2017(2)-25.计算土围堰的堰顶高程，应考虑的因
素包括（ ）
A.河道宽度 B.施工期水位
C.围堰结构型式 D.波浪爬高
E.安全超高
答案：BDE
解析：（不过水围堰）堰顶高程不低于设计洪水的静水位
与波浪高度及堰顶安全加高值之和，其堰顶安全加高不低于表
中的数值。2.2.2 围堰布置与设计

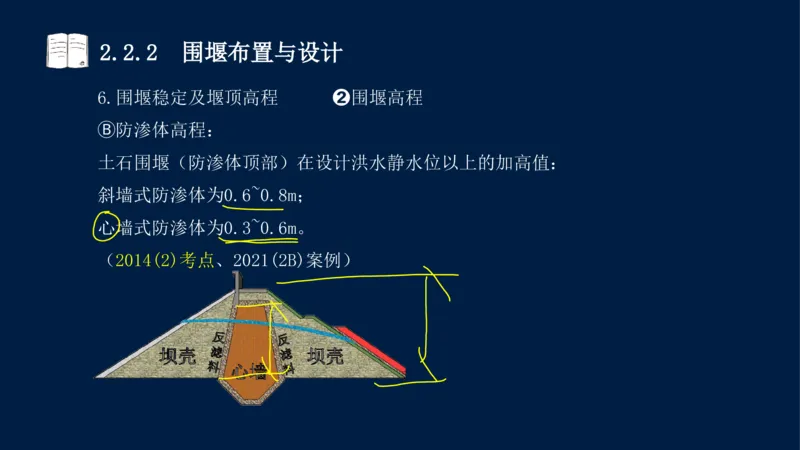

6.围堰稳定及堰顶高程 ➋围堰高程
防渗体高程：
Ⓑ
土石围堰（防渗体顶部）在设计洪水静水位以上的加高值：
斜墙式防渗体为0.6~0.8m；
心墙式防渗体为0.3~0.6m。
（2014(2)考点、2021(2B)案例）2.2.2 围堰布置与设计

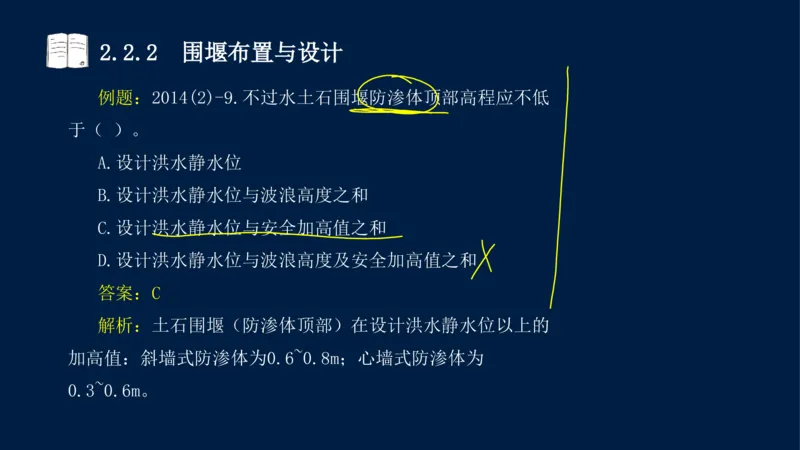

例题：2014(2)-9.不过水土石围堰防渗体顶部高程应不低
于（ ）。
A.设计洪水静水位
B.设计洪水静水位与波浪高度之和
C.设计洪水静水位与安全加高值之和
D.设计洪水静水位与波浪高度及安全加高值之和
答案：C
解析：土石围堰（防渗体顶部）在设计洪水静水位以上的
加高值：斜墙式防渗体为0.6~0.8m；心墙式防渗体为
0.3~0.6m。2.2.2 围堰布置与设计

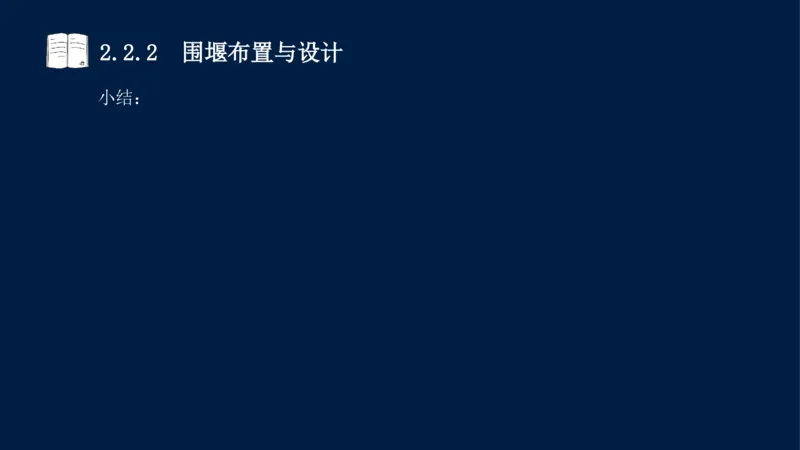

小结：2.2.2 围堰布置与设计

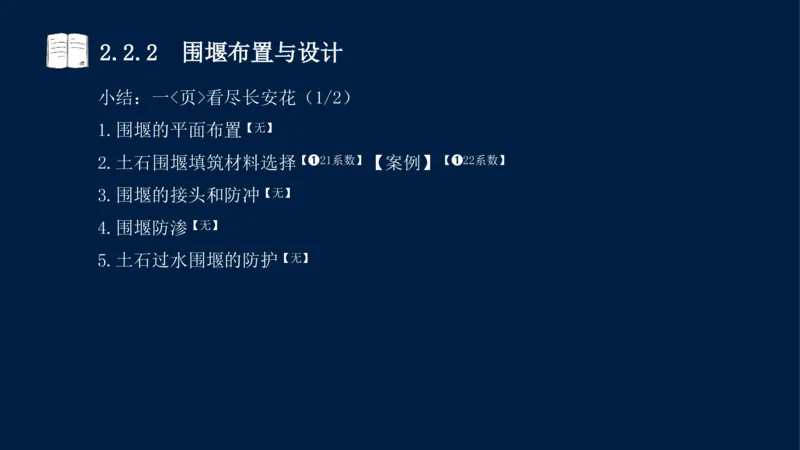

小结：一<页>看尽长安花（1/2）
1.围堰的平面布置【无】
2.土石围堰填筑材料选择【➊21系数】【案例】【➊22系数】
3.围堰的接头和防冲【无】
4.围堰防渗【无】
5.土石过水围堰的防护【无】2.2.2 围堰布置与设计

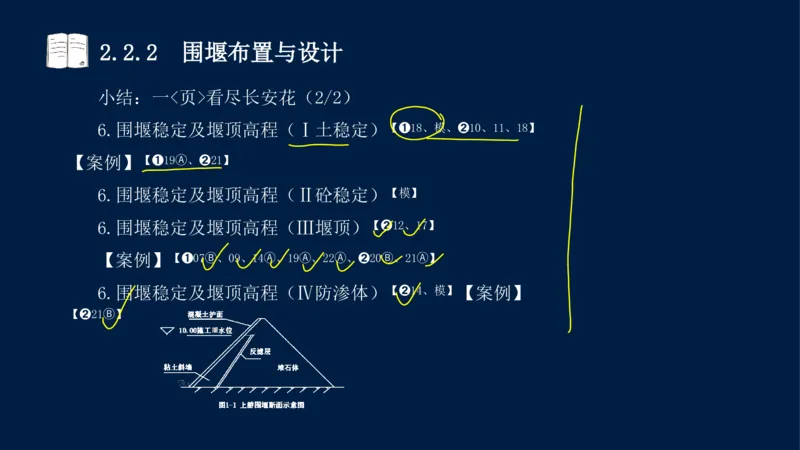

小结：一<页>看尽长安花（2/2）
6.围堰稳定及堰顶高程（Ⅰ土稳定）【➊18、模、➋10、11、18】
【案例】【➊19Ⓐ、➋21】
6.围堰稳定及堰顶高程（Ⅱ砼稳定）【模】
6.围堰稳定及堰顶高程（Ⅲ堰顶）【➋12、17】
【案例】【➊07Ⓑ、09、14Ⓐ、19Ⓐ、22Ⓐ、➋20Ⓑ、21Ⓐ】
6.围堰稳定及堰顶高程（Ⅳ防渗体）【➋14、模】【案例】
【➋21Ⓑ】2.2.2 围堰布置与设计2.2.3 基坑排水技术
2.1 施工导流与截流
2.1.1 施工导流标准
2.1.2 施工导流方式
2.1.3 截流方法
2.2 导流建筑物及基坑排水
2.2.1 围堰的类型
2.2.2 围堰布置与设计
2.2.3 基坑排水技术
2.2.4 导流泄水建筑物2.2.3 基坑排水技术

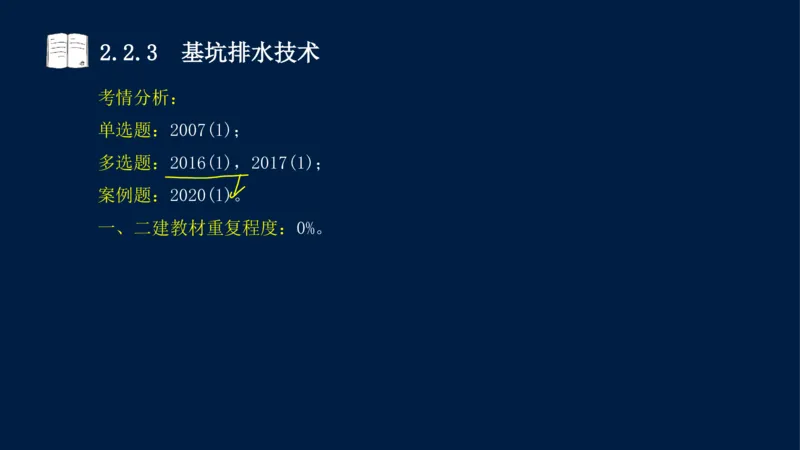

考情分析：
单选题：2007(1)；
多选题：2016(1)，2017(1)；
案例题：2020(1)。
一、二建教材重复程度：0%。2.2.3 基坑排水技术

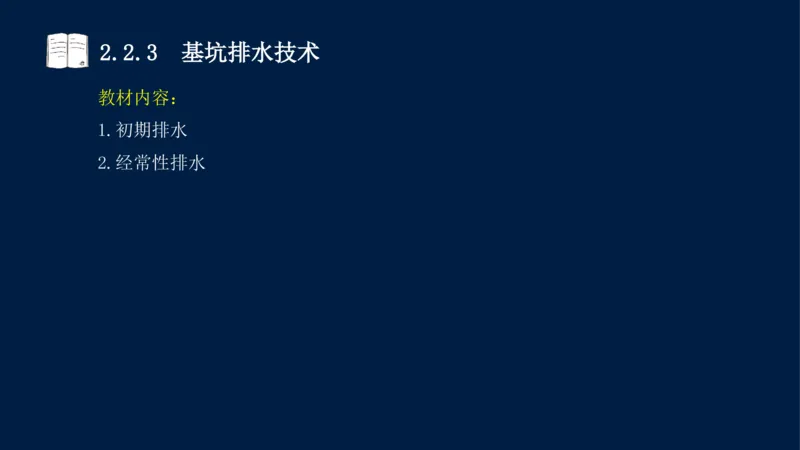

教材内容：
1.初期排水
2.经常性排水2.2.3 基坑排水技术

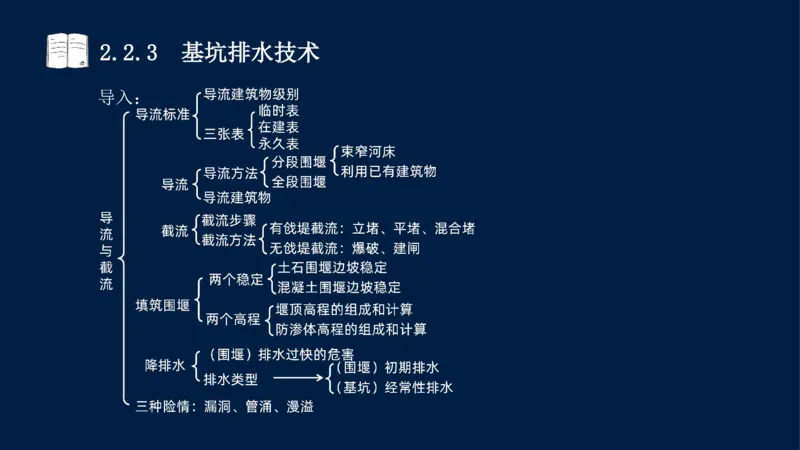

导入：2.2.3 基坑排水技术

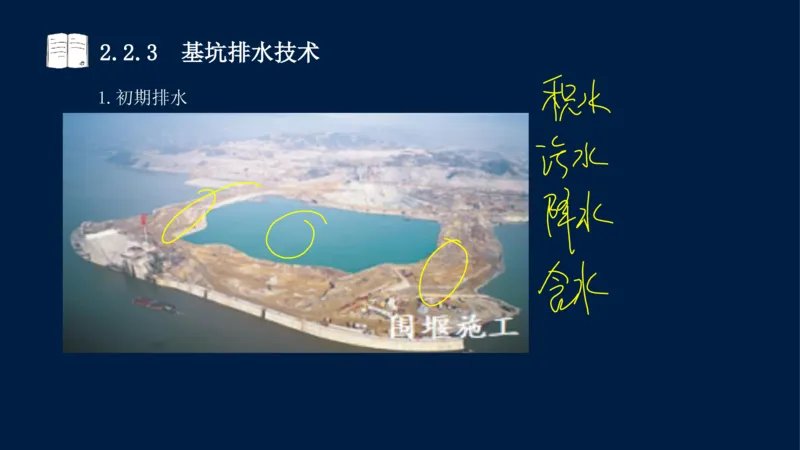

1.初期排水2.2.3 基坑排水技术
1.初期排水2.2.3 基坑排水技术

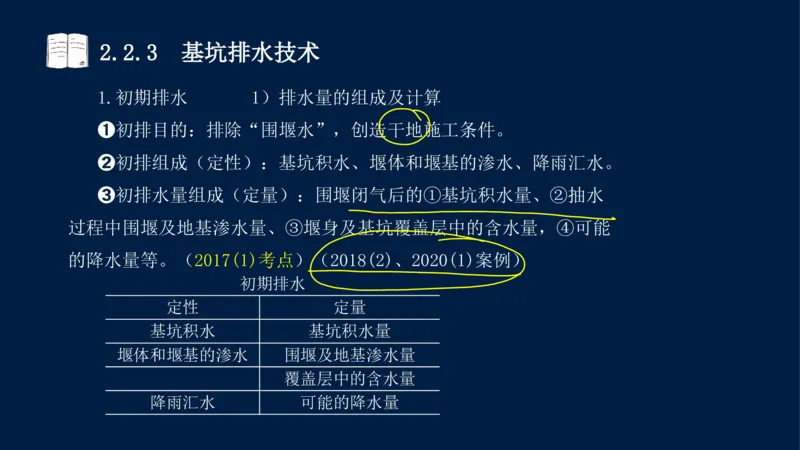

1.初期排水 1）排水量的组成及计算
➊初排目的：排除“围堰水”，创造干地施工条件。
➋初排组成（定性）：基坑积水、堰体和堰基的渗水、降雨汇水。
➌初排水量组成（定量）：围堰闭气后的①基坑积水量、②抽水
过程中围堰及地基渗水量、③堰身及基坑覆盖层中的含水量，④可能
的降水量等。（2017(1)考点）（2018(2)、2020(1)案例）
初期排水
定性 定量
基坑积水 基坑积水量
堰体和堰基的渗水 围堰及地基渗水量
覆盖层中的含水量
降雨汇水 可能的降水量2.2.3 基坑排水技术

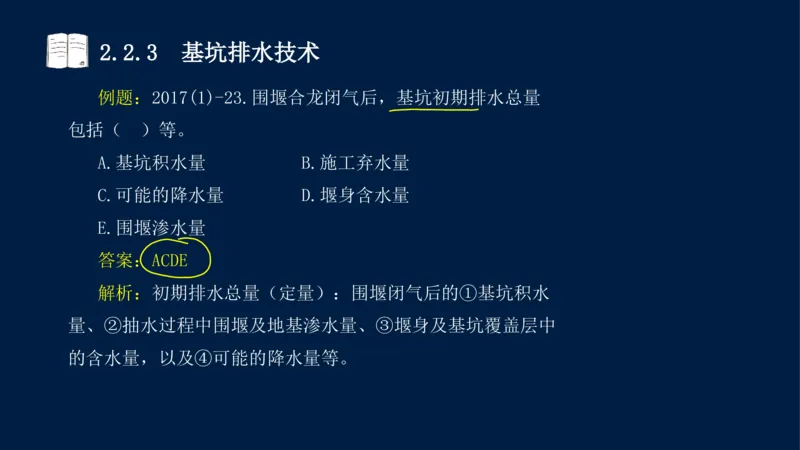

例题：2017(1)-23.围堰合龙闭气后，基坑初期排水总量
包括（ ）等。
A.基坑积水量 B.施工弃水量
C.可能的降水量 D.堰身含水量
E.围堰渗水量
答案：ACDE
解析：初期排水总量（定量）：围堰闭气后的①基坑积水
量、②抽水过程中围堰及地基渗水量、③堰身及基坑覆盖层中
的含水量，以及④可能的降水量等。2.2.3 基坑排水技术

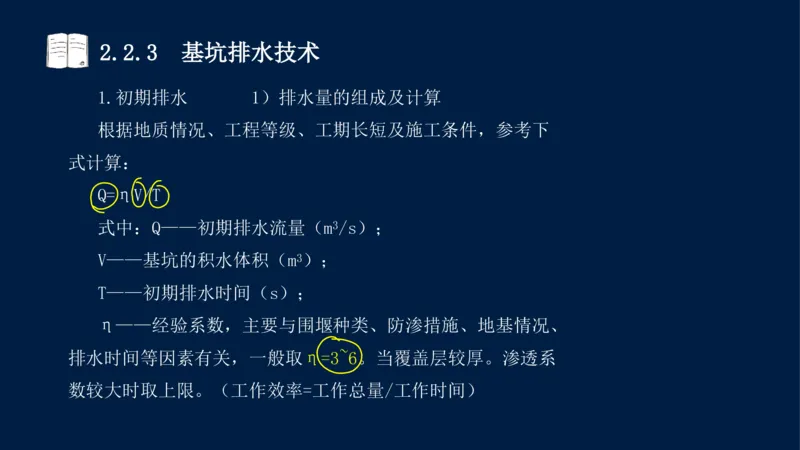

1.初期排水 1）排水量的组成及计算
根据地质情况、工程等级、工期长短及施工条件，参考下
式计算：
Q=ηV/T
式中：Q——初期排水流量（m3/s）；
V——基坑的积水体积（m3）；
T——初期排水时间（s）；
η——经验系数，主要与围堰种类、防渗措施、地基情况、
排水时间等因素有关，一般取η=3~6。当覆盖层较厚。渗透系
数较大时取上限。（工作效率=工作总量/工作时间）2.2.3 基坑排水技术

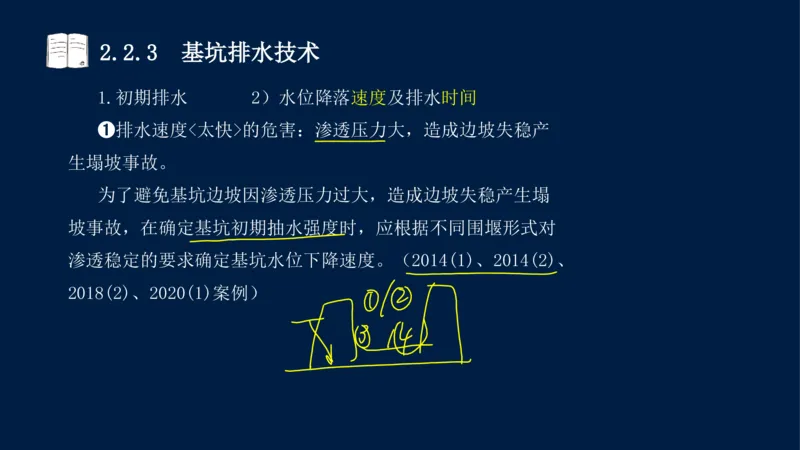

1.初期排水 2）水位降落速度及排水时间
➊排水速度<太快>的危害：渗透压力大，造成边坡失稳产
生塌坡事故。
为了避免基坑边坡因渗透压力过大，造成边坡失稳产生塌
坡事故，在确定基坑初期抽水强度时，应根据不同围堰形式对
渗透稳定的要求确定基坑水位下降速度。（2014(1)、2014(2)、
2018(2)、2020(1)案例）2.2.3 基坑排水技术
1.初期排水 2）水位降落速度及排水时间
➋水位降落<速度>：开始排水降速以0.5~0.8m/d为宜，接
近排干时可允许达1.0-1.5m/d。
➌排水<时间>：一般情况下，大型基坑可采用5〜7d（7〜
5d），中型基坑可采用3〜5d（5〜3d）。（中5大7，教材，
P62+404）2.2.3 基坑排水技术
2.经常性排水2.2.3 基坑排水技术
2.经常性排水
“经排”主要是排“基坑水”，不是“围堰水”了。2.2.3 基坑排水技术

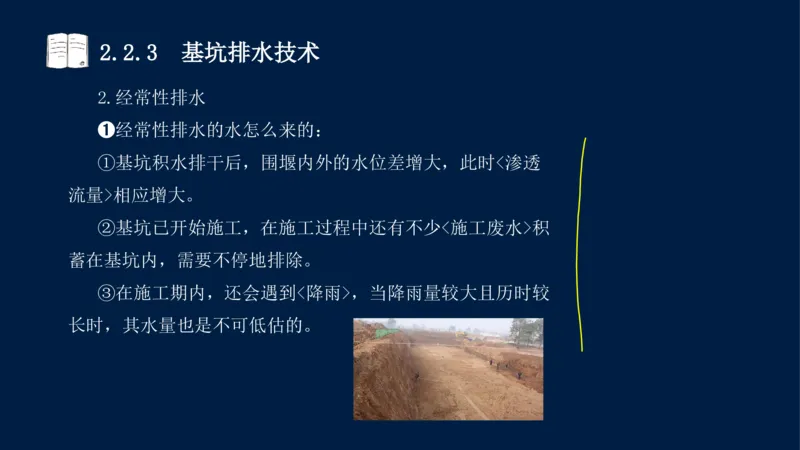

2.经常性排水
➊经常性排水的水怎么来的：
①基坑积水排干后，围堰内外的水位差增大，此时<渗透
流量>相应增大。
②基坑已开始施工，在施工过程中还有不少<施工废水>积
蓄在基坑内，需要不停地排除。
③在施工期内，还会遇到<降雨>，当降雨量较大且历时较
长时，其水量也是不可低估的。2.2.3 基坑排水技术

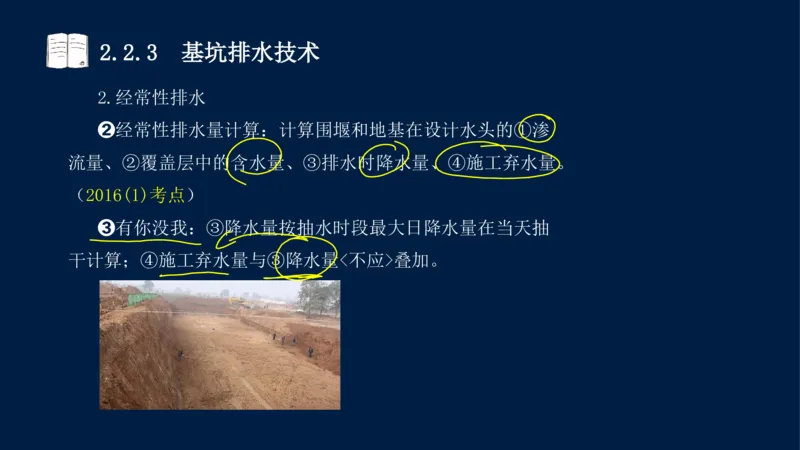

2.经常性排水
➋经常性排水量计算：计算围堰和地基在设计水头的①渗
流量、②覆盖层中的含水量、③排水时降水量、④施工弃水量。
（2016(1)考点）
➌有你没我：③降水量按抽水时段最大日降水量在当天抽
干计算；④施工弃水量与③降水量<不应>叠加。2.2.3 基坑排水技术

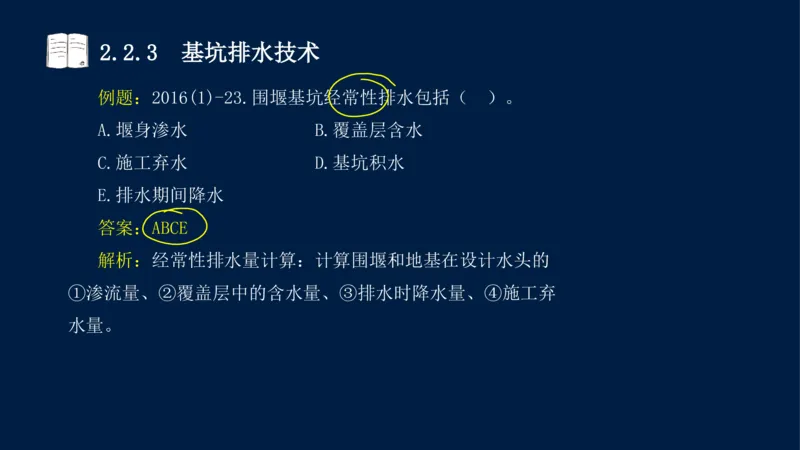

例题：2016(1)-23.围堰基坑经常性排水包括（ ）。
A.堰身渗水 B.覆盖层含水
C.施工弃水 D.基坑积水
E.排水期间降水
答案：ABCE
解析：经常性排水量计算：计算围堰和地基在设计水头的
①渗流量、②覆盖层中的含水量、③排水时降水量、④施工弃
水量。2.2.3 基坑排水技术
小结：2.2.3 基坑排水技术
小结：一<页>看尽长安花
1.初期排水【➊17】
【案例】【➊14组成、20Ⓐ组成、Ⓑ原因、➋18Ⓐ组成、Ⓑ原因】
2.经常性排水【➊16】2.2.3 基坑排水技术2.2.4 导流泄水建筑物
2.1 施工导流与截流
2.1.1 施工导流标准
2.1.2 施工导流方式
2.1.3 截流方法
2.2 导流建筑物及基坑排水
2.2.1 围堰的类型
2.2.2 围堰布置与设计
2.2.3 基坑排水技术
2.2.4 导流泄水建筑物2.2.4 导流泄水建筑物

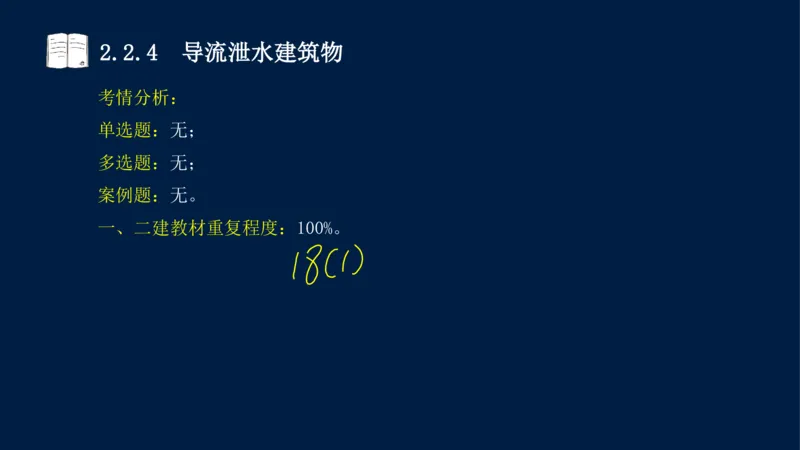

考情分析：
单选题：无；
多选题：无；
案例题：无。
一、二建教材重复程度：100%。2.2.4 导流泄水建筑物
教材内容：
0.前言
1.导流明渠
2.导流隧洞
3.导流底孔
4.坝体预留缺口2.2.4 导流泄水建筑物
导入：2.2.4 导流泄水建筑物
0.前言2.2.4 导流泄水建筑物
0.前言
导流泄水建筑物包括：➊导流明渠、➋导流隧洞、➌导流
涵管、➍导流底孔、➎坝体预留缺口<等>临时建筑物和部分利
用的永久泄水建筑物。2.2.4 导流泄水建筑物
1.导流明渠2.2.4 导流泄水建筑物
1.导流明渠
导流明渠布置应符合下列规定：
(1)泄量大，工程量小，宜优先考虑与永久建筑物结合。
(2)弯道少，宜避开滑坡、崩塌体及高边坡开挖区。
(3)应便于布置进入基坑交通道路。
(4)进出口与围堰接头应满足堰基防冲要求。
(5)弯道半径<不宜小于>3倍明渠底宽，进出口轴线与河道
主流方向的夹角<宜小于>30°，避免泄洪时对上下游沿岸及施
工设施产生冲刷。2.2.4 导流泄水建筑物
2.导流隧洞2.2.4 导流泄水建筑物
2.导流隧洞
导流隧洞弯曲半径<不宜小于>5倍洞径（或洞宽），转角<
不宜大于>60°，且应在弯段首尾设置直线段，其长度不宜小
于5倍洞径（或洞宽）。高流速有压隧洞弯曲半径和转角宜通
过试验确定。2.2.4 导流泄水建筑物

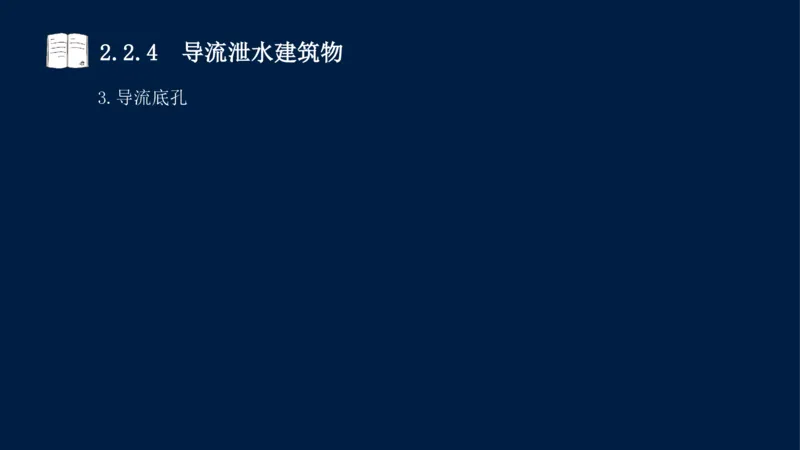

3.导流底孔2.2.4 导流泄水建筑物

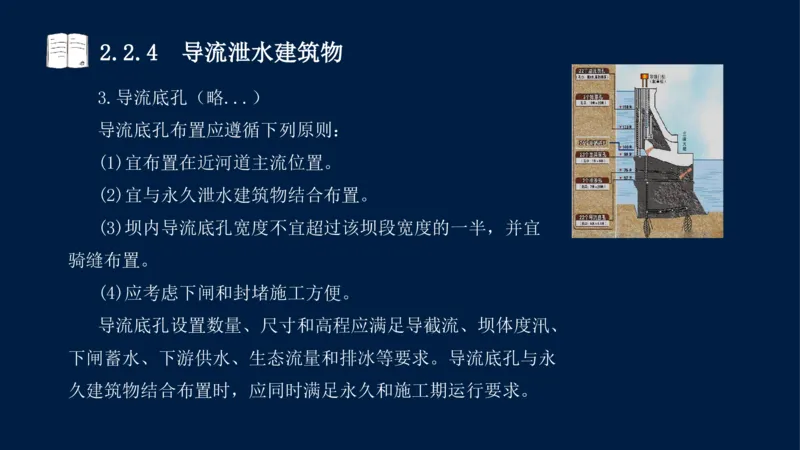

3.导流底孔（略...）
导流底孔布置应遵循下列原则：
(1)宜布置在近河道主流位置。
(2)宜与永久泄水建筑物结合布置。
(3)坝内导流底孔宽度不宜超过该坝段宽度的一半，并宜
骑缝布置。
(4)应考虑下闸和封堵施工方便。
导流底孔设置数量、尺寸和高程应满足导截流、坝体度汛、
下闸蓄水、下游供水、生态流量和排冰等要求。导流底孔与永
久建筑物结合布置时，应同时满足永久和施工期运行要求。2.2.4 导流泄水建筑物

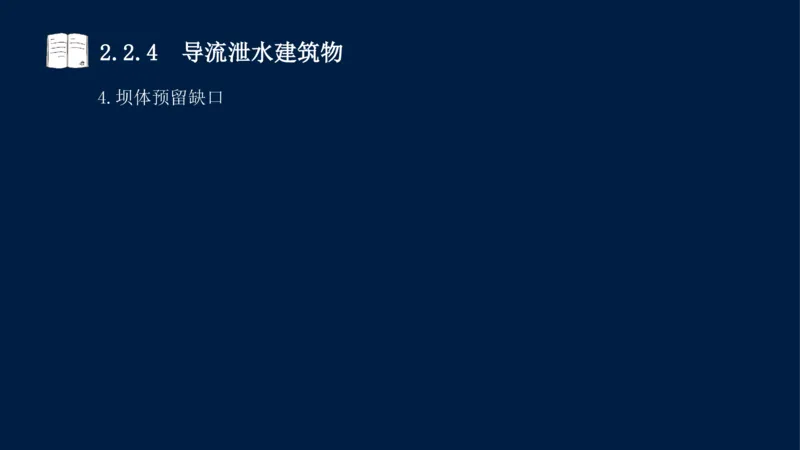

4.坝体预留缺口2.2.4 导流泄水建筑物
4.坝体预留缺口
坝体泄洪缺口宜设在河床部位，避免下泄水流冲刷岸坡。
高坝设置缺口泄洪时应妥善解决缺口形态、水流流态、下
游防冲及过流振动、过流面混凝土防裂等问题，并通过水工模
型试验验证。利用未形成溢流面的坝段泄流，可经水工模型试
验确定空蚀指数。
当空蚀指数<小于>0.3时，应采取掺气措施<降低>坝面负
压值。2.2.4 导流泄水建筑物
例题：（模拟题）关于导流泄水建筑物，下列说法正确的
是（ ）。
A.导流明渠的弯道半径不宜大于3倍明渠底宽
B.导流明渠的进出口轴线与河道主流方向的夹角宜小于
30°
C.导流隧洞的弯曲半径不宜小于3倍洞径
D.导流隧洞的转角宜大于60°2.2.4 导流泄水建筑物

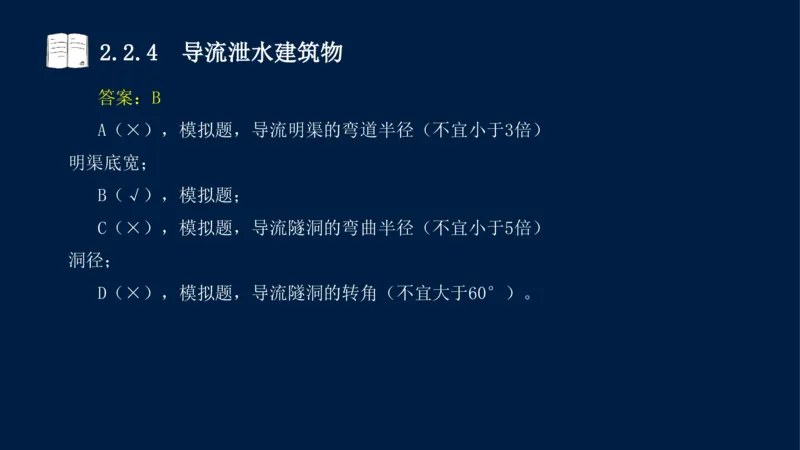

答案：B
A（×），模拟题，导流明渠的弯道半径（不宜小于3倍）
明渠底宽；
B（√），模拟题；
C（×），模拟题，导流隧洞的弯曲半径（不宜小于5倍）
洞径；
D（×），模拟题，导流隧洞的转角（不宜大于60°）。2.2.4 导流泄水建筑物

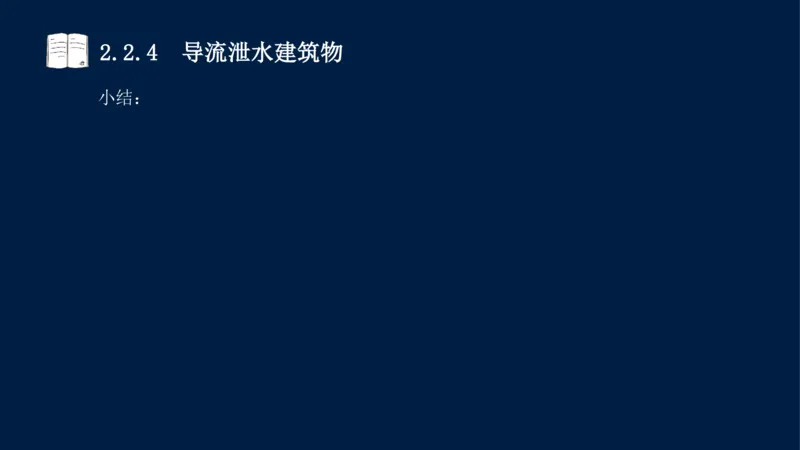

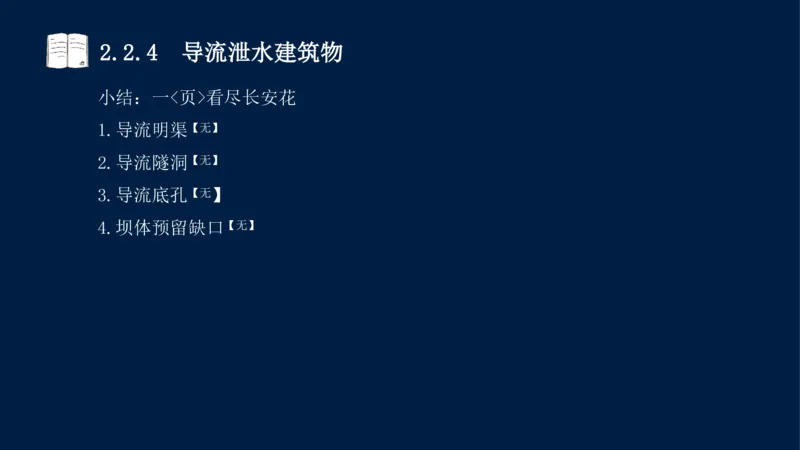

小结：2.2.4 导流泄水建筑物
小结：一<页>看尽长安花
1.导流明渠【无】
2.导流隧洞【无】
3.导流底孔【无】
4.坝体预留缺口【无】2.2.4 导流泄水建筑物2.3.1 地基基础的要求及地基处理的方法
2.3 地基处理工程
2.3.1 地基基础的要求及地基处理的方法
2.3.2 灌浆施工技术
2.3.3 防渗墙施工技术
章节 题型 2020 2021 2022 2023 2024
单选 1 1 1 1
2.3 地基
多选 2
处理工程
案例 4 6 62.3.1 地基基础的要求及地基处理的方法

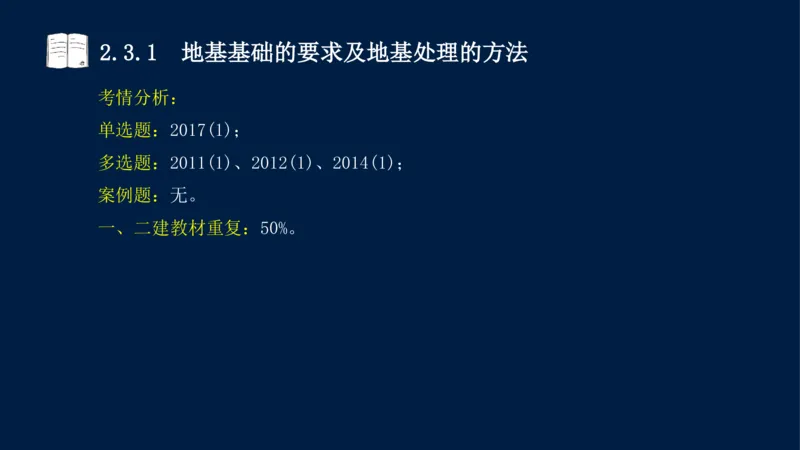

考情分析：
单选题：2017(1)；
多选题：2011(1)、2012(1)、2014(1)；
案例题：无。
一、二建教材重复：50%。2.3.1 地基基础的要求及地基处理的方法
教材内容：
1.地基基础的要求
2.地基处理的方法

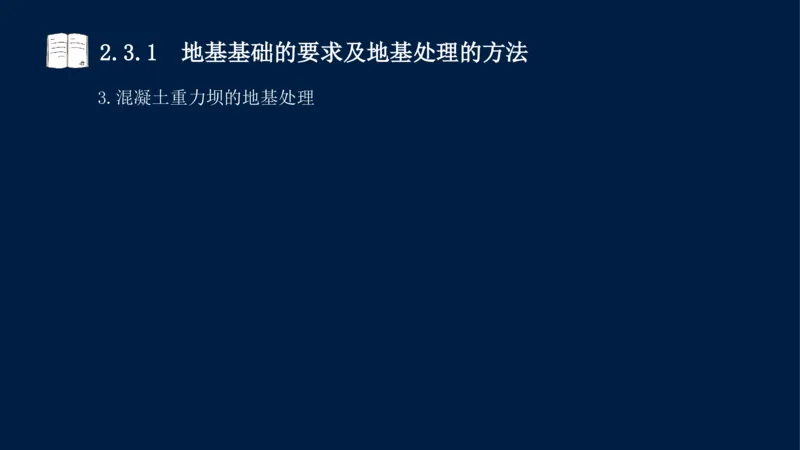

3.混凝土重力坝的地基处理
4.拱坝的地基处理2.3.1 地基基础的要求及地基处理的方法
导
入
：2.3.1 地基基础的要求及地基处理的方法
<李>解万岁：
土的三相；
孔隙率计算公式。2.3.1 地基基础的要求及地基处理的方法
1.地基基础的要求2.3.1 地基基础的要求及地基处理的方法
1.地基基础的要求 1）地基分类
水工建筑物的地基分为两大类型，即<岩基>和<软基>。
（1）岩基是由岩石构成的地基，又称<硬基>。2.3.1 地基基础的要求及地基处理的方法
1.地基基础的要求 1）地基分类
（2）再分类
<软基>是由淤泥、壤土、砂、砂砾石、砂卵石等构成的地
基。
又可细分为：①砂砾石地基、②软土地基。2.3.1 地基基础的要求及地基处理的方法

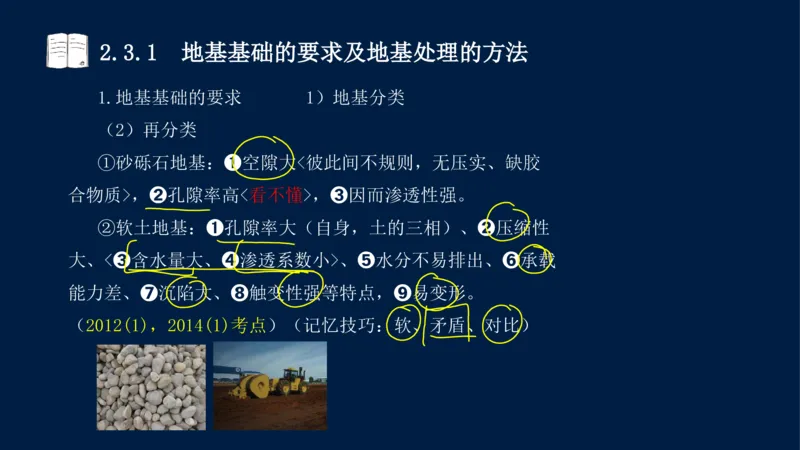

1.地基基础的要求 1）地基分类
（2）再分类
①砂砾石地基：➊空隙大<彼此间不规则，无压实、缺胶
合物质>，➋孔隙率高<看不懂>，➌因而渗透性强。
②软土地基：➊孔隙率大（自身，土的三相）、➋压缩性
大、<➌含水量大、➍渗透系数小>、➎水分不易排出、➏承载
能力差、➐沉陷大、➑触变性强等特点，➒易变形。
（2012(1)，2014(1)考点）（记忆技巧：软、矛盾、对比）2.3.1 地基基础的要求及地基处理的方法

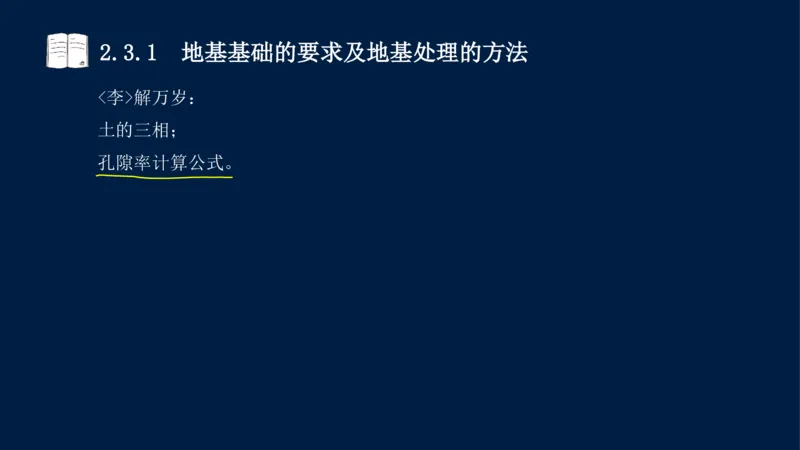

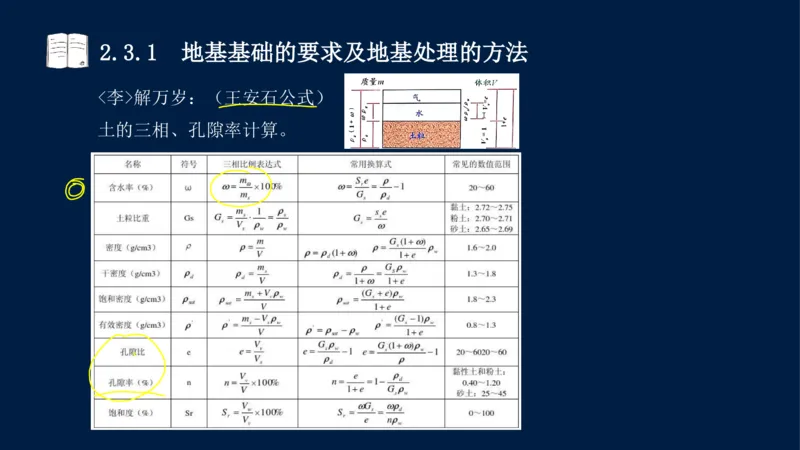

<李>解万岁：（王安石公式）
土的三相、孔隙率计算。2.3.1 地基基础的要求及地基处理的方法
<李>解万岁：（王安石公式）
土的三相、孔隙率计算。2.3.1 地基基础的要求及地基处理的方法

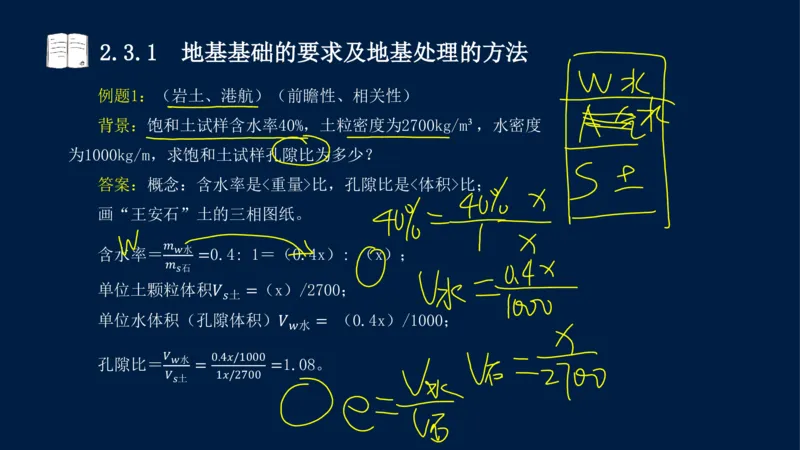

例题1：（岩土、港航）（前瞻性、相关性）
背景：饱和土试样含水率40%，土粒密度为2700kg/m³，水密度
为1000kg/m，求饱和土试样孔隙比为多少？
答案：概念：含水率是<重量>比，孔隙比是<体积>比；
画“王安石”土的三相图纸。
含水率＝ 水 0.4: 1＝（0.4x）: （x）；
石
单位土颗粒体积 （x）/2700；
=
土
单位水体积（孔隙体积） （0.4x）/1000；
= 水
=
孔隙比＝ 水 1.08。
土
0.4 /1000
= 1 /2700 =2.3.1 地基基础的要求及地基处理的方法

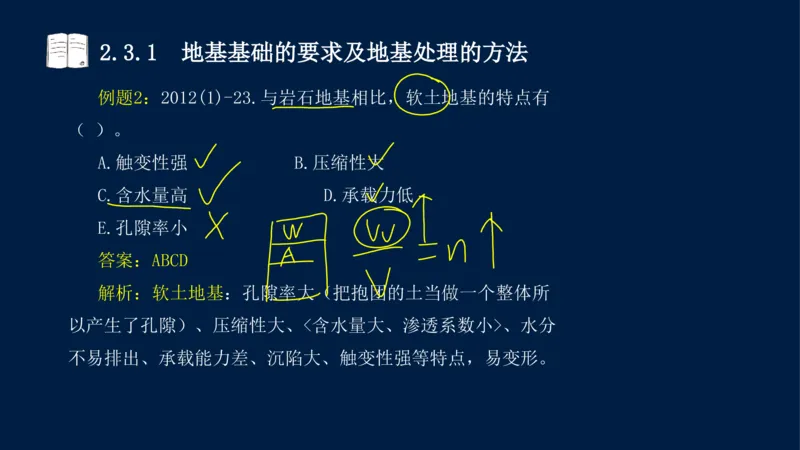

例题2：2012(1)-23.与岩石地基相比，软土地基的特点有
（ ）。
A.触变性强 B.压缩性大
C.含水量高 D.承载力低
E.孔隙率小
答案：ABCD
解析：软土地基：孔隙率大（把抱团的土当做一个整体所
以产生了孔隙）、压缩性大、<含水量大、渗透系数小>、水分
不易排出、承载能力差、沉陷大、触变性强等特点，易变形。2.3.1 地基基础的要求及地基处理的方法

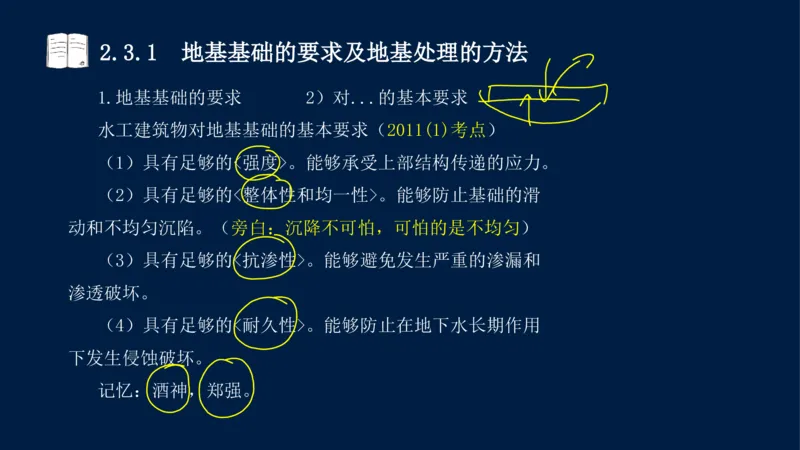

1.地基基础的要求 2）对...的基本要求
水工建筑物对地基基础的基本要求（2011(1)考点）
（1）具有足够的<强度>。能够承受上部结构传递的应力。
（2）具有足够的<整体性和均一性>。能够防止基础的滑
动和不均匀沉陷。（旁白：沉降不可怕，可怕的是不均匀）
（3）具有足够的<抗渗性>。能够避免发生严重的渗漏和
渗透破坏。
（4）具有足够的<耐久性>。能够防止在地下水长期作用
下发生侵蚀破坏。
记忆：酒神，郑强。2.3.1 地基基础的要求及地基处理的方法

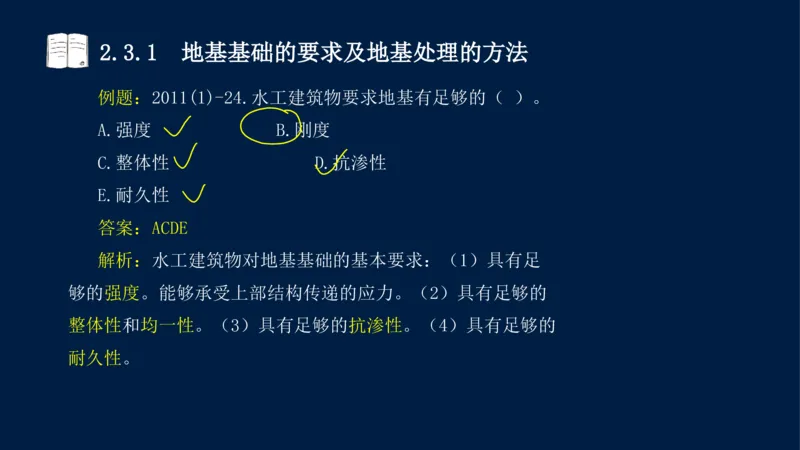

例题：2011(1)-24.水工建筑物要求地基有足够的（ ）。
A.强度 B.刚度
C.整体性 D.抗渗性
E.耐久性
答案：ACDE
解析：水工建筑物对地基基础的基本要求：（1）具有足
够的强度。能够承受上部结构传递的应力。（2）具有足够的
整体性和均一性。（3）具有足够的抗渗性。（4）具有足够的
耐久性。2.3.1 地基基础的要求及地基处理的方法
2.地基处理的方法2.3.1 地基基础的要求及地基处理的方法
2.地基处理的方法
水利水电工程地基处理的基本方法主要有：①开挖、②灌
浆、③防渗墙、④桩基础、⑤锚固、⑥置换法、⑦排水法、⑧
挤实法、（⑨沉井基础、⑩强夯等）。（8+2方法）（2022(2B)
考点）2.3.1 地基基础的要求及地基处理的方法
2.地基处理的方法
1）开挖：是地基处理<最通用>的方法。
2）灌浆：达到加固、防渗等工程目的的技术措施。
3）防渗墙：形成连续的地下墙体。也可用板桩、灌注桩、
旋喷桩或定喷桩等各类桩体连续形成防渗墙。2.3.1 地基基础的要求及地基处理的方法
2.地基处理的方法
4）桩基础：桩基础有，➊打入桩、➋灌注桩、➌旋喷桩、
➍深层搅拌桩（P65+74，高喷灌浆类似类似）。
（加固饱和性<黏土>的一种新方法）2.3.1 地基基础的要求及地基处理的方法
2.地基处理的方法

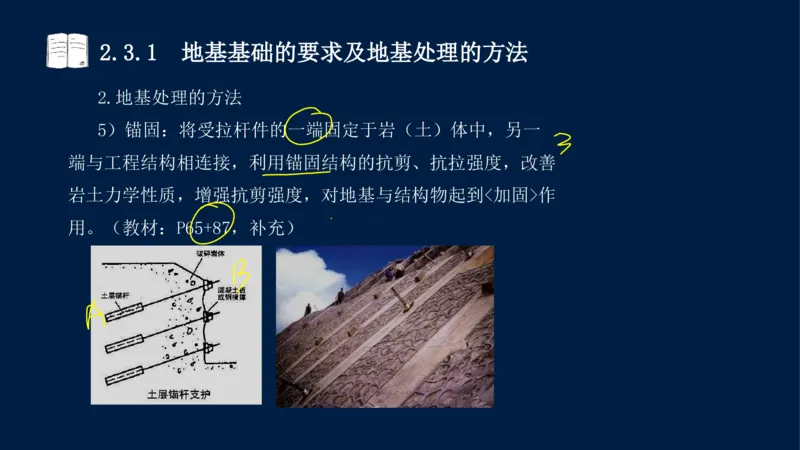

5）锚固：将受拉杆件的一端固定于岩（土）体中，另一
端与工程结构相连接，利用锚固结构的抗剪、抗拉强度，改善
岩土力学性质，增强抗剪强度，对地基与结构物起到<加固>作
用。（教材：P65+87，补充）2.3.1 地基基础的要求及地基处理的方法
2.地基处理的方法

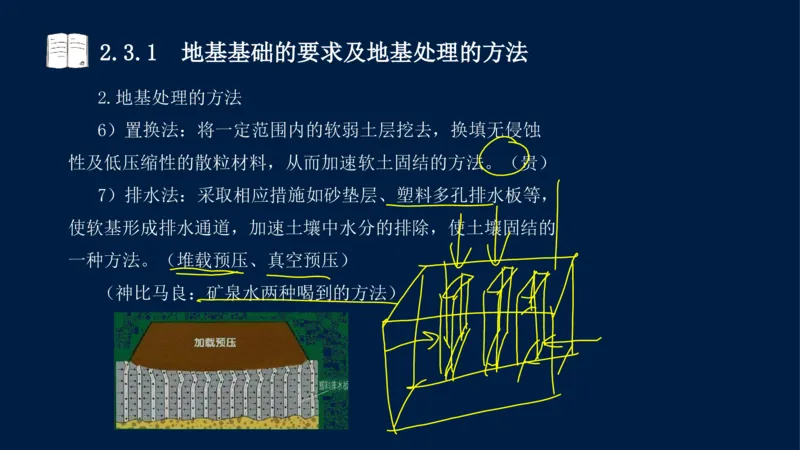

6）置换法：将一定范围内的软弱土层挖去，换填无侵蚀
性及低压缩性的散粒材料，从而加速软土固结的方法。（贵）
7）排水法：采取相应措施如砂垫层、塑料多孔排水板等，
使软基形成排水通道，加速土壤中水分的排除，使土壤固结的
一种方法。（堆载预压、真空预压）
（神比马良：矿泉水两种喝到的方法）2.3.1 地基基础的要求及地基处理的方法
2.地基处理的方法

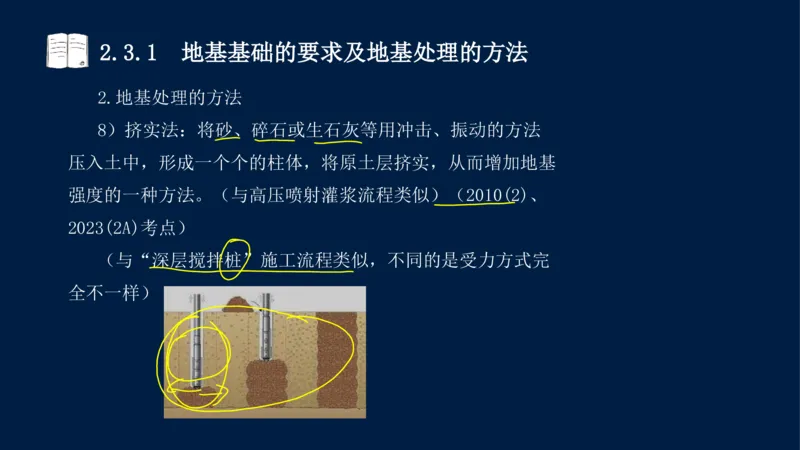

8）挤实法：将砂、碎石或生石灰等用冲击、振动的方法
压入土中，形成一个个的柱体，将原土层挤实，从而增加地基
强度的一种方法。（与高压喷射灌浆流程类似）（2010(2)、
2023(2A)考点）
（与“深层搅拌桩”施工流程类似，不同的是受力方式完
全不一样）2.3.1 地基基础的要求及地基处理的方法
2.地基处理的方法

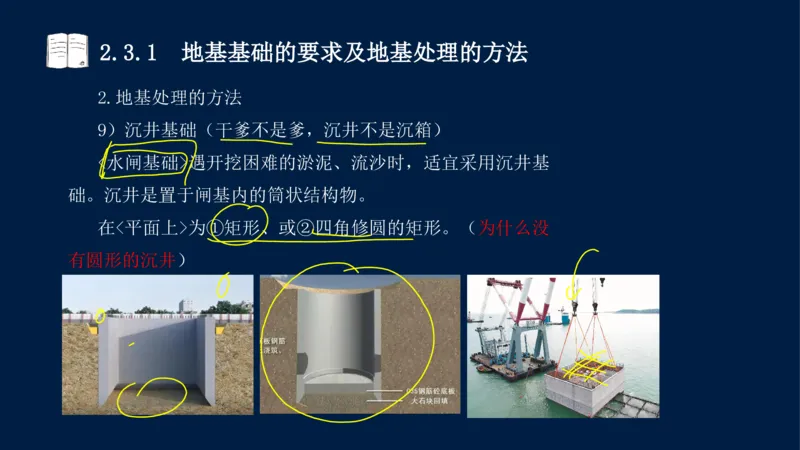

9）沉井基础（干爹不是爹，沉井不是沉箱）
<水闸基础>遇开挖困难的淤泥、流沙时，适宜采用沉井基
础。沉井是置于闸基内的筒状结构物。
在<平面上>为①矩形、或②四角修圆的矩形。（为什么没
有圆形的沉井）2.3.1 地基基础的要求及地基处理的方法
2.地基处理的方法
10）强夯
将重锤从高处自由落下产生的强大冲击力来夯实地基，对
砂性土地基效果较好。
夯点的<平面布置>一般为①正方形、②三角形。
（目的是为了，均匀布点）
（模拟题，干扰项可为③圆形、④长方形、⑤五边形）2.3.1 地基基础的要求及地基处理的方法
3.混凝土重力坝的地基处理2.3.1 地基基础的要求及地基处理的方法

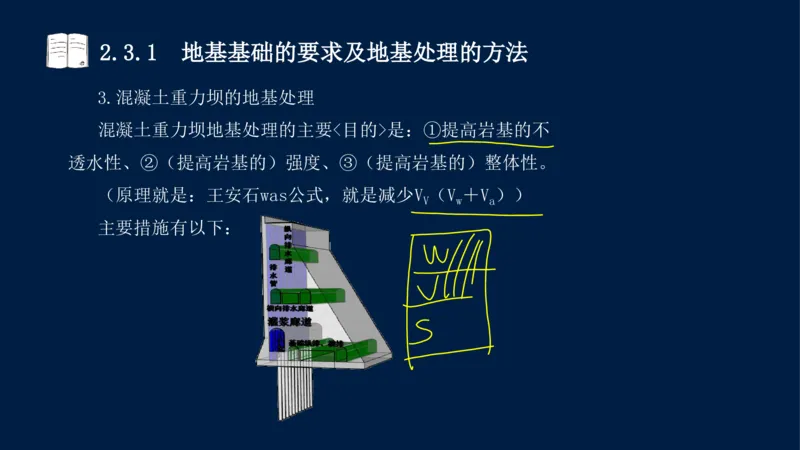

3.混凝土重力坝的地基处理
混凝土重力坝地基处理的主要<目的>是：①提高岩基的不
透水性、②（提高岩基的）强度、③（提高岩基的）整体性。
（原理就是：王安石was公式，就是减少V （V ＋V ））
V w a
主要措施有以下：2.3.1 地基基础的要求及地基处理的方法

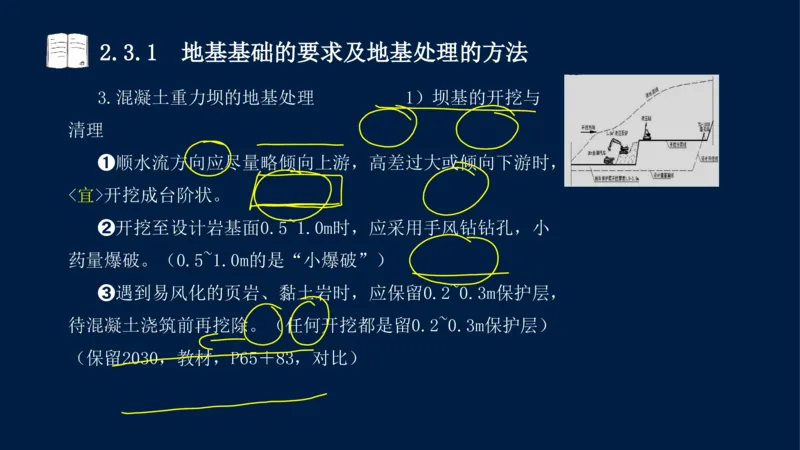

3.混凝土重力坝的地基处理 1）坝基的开挖与
清理
➊顺水流方向应尽量略倾向上游，高差过大或倾向下游时，
<宜>开挖成台阶状。
➋开挖至设计岩基面0.5~1.0m时，应采用手风钻钻孔，小
药量爆破。（0.5~1.0m的是“小爆破”）
➌遇到易风化的页岩、黏土岩时，应保留0.2~0.3m保护层，
待混凝土浇筑前再挖除。（任何开挖都是留0.2~0.3m保护层）
（保留2030，教材，P65＋83，对比）2.3.1 地基基础的要求及地基处理的方法

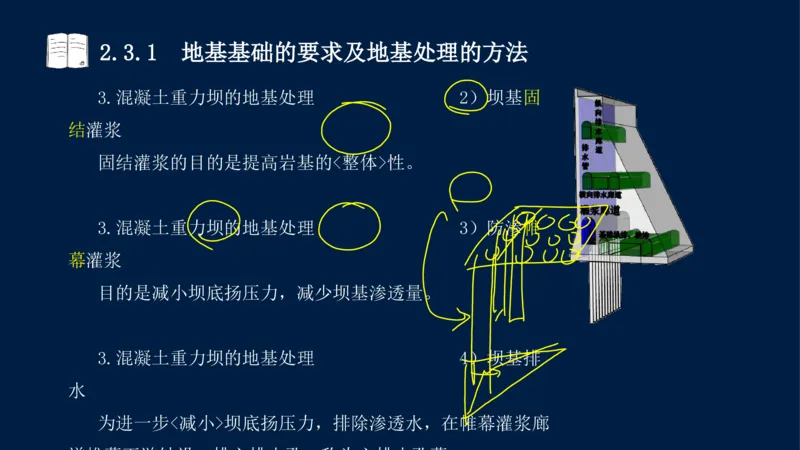

3.混凝土重力坝的地基处理 2）坝基固
结灌浆
固结灌浆的目的是提高岩基的<整体>性。
3.混凝土重力坝的地基处理 3）防渗帷
幕灌浆
目的是减小坝底扬压力，减少坝基渗透量。
3.混凝土重力坝的地基处理 4）坝基排
水
为进一步<减小>坝底扬压力，排除渗透水，在帷幕灌浆廊
道帷幕下游钻设一排主排水孔，称为主排水孔幕。2.3.1 地基基础的要求及地基处理的方法

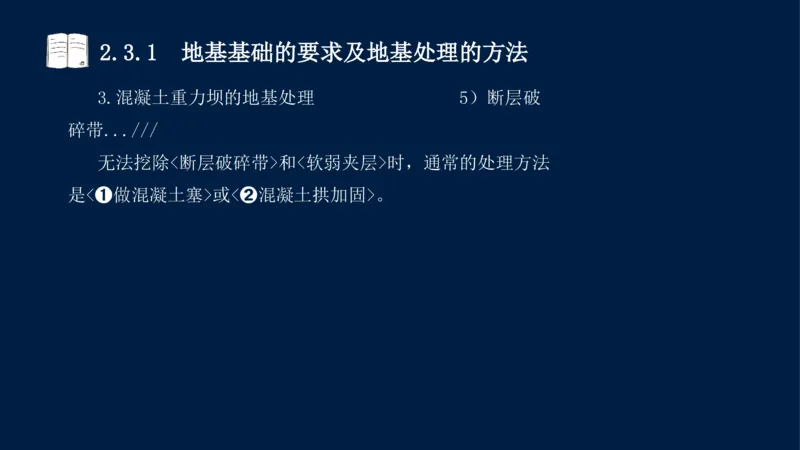

3.混凝土重力坝的地基处理 5）断层破
碎带...///
无法挖除<断层破碎带>和<软弱夹层>时，通常的处理方法
是<➊做混凝土塞>或<➋混凝土拱加固>。2.3.1 地基基础的要求及地基处理的方法

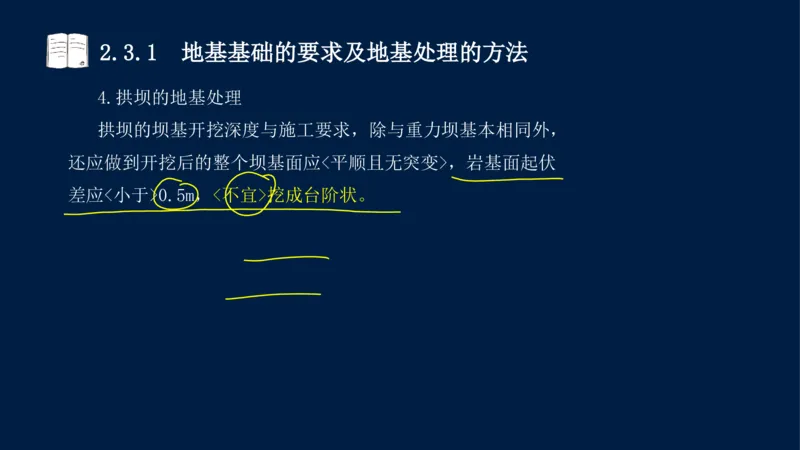

4.拱坝的地基处理2.3.1 地基基础的要求及地基处理的方法
4.拱坝的地基处理
拱坝的坝基开挖深度与施工要求，除与重力坝基本相同外，
还应做到开挖后的整个坝基面应<平顺且无突变>，岩基面起伏
差应<小于>0.5m，<不宜>挖成台阶状。2.3.1 地基基础的要求及地基处理的方法

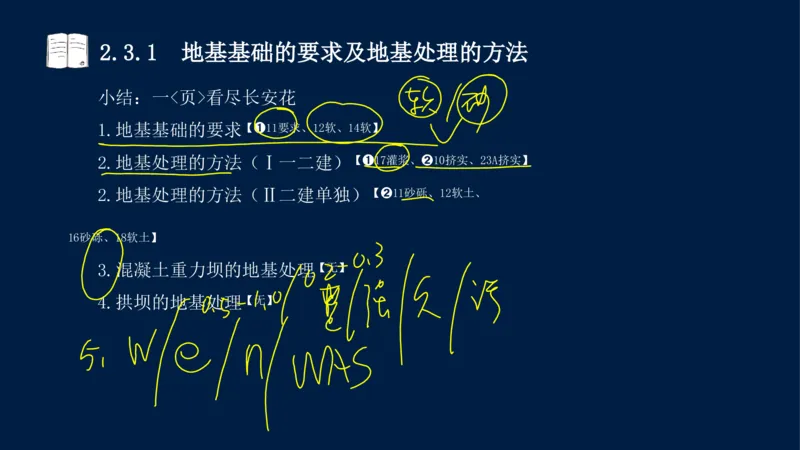

小结：2.3.1 地基基础的要求及地基处理的方法
小结：一<页>看尽长安花
1.地基基础的要求【➊11要求、12软、14软】
2.地基处理的方法（Ⅰ一二建）【➊17灌浆、➋10挤实、23A挤实】
2.地基处理的方法（Ⅱ二建单独）【➋11砂砾、12软土、
16砂砾、18软土】
3.混凝土重力坝的地基处理【无】
4.拱坝的地基处理【无】2.3.1 地基基础的要求及地基处理的方法2.3.2 灌浆施工技术
2.3 地基处理工程
2.3.1 地基基础的要求及地基处理的方法
2.3.2 灌浆施工技术
2.3.3 防渗墙施工技术2.3.2 灌浆施工技术

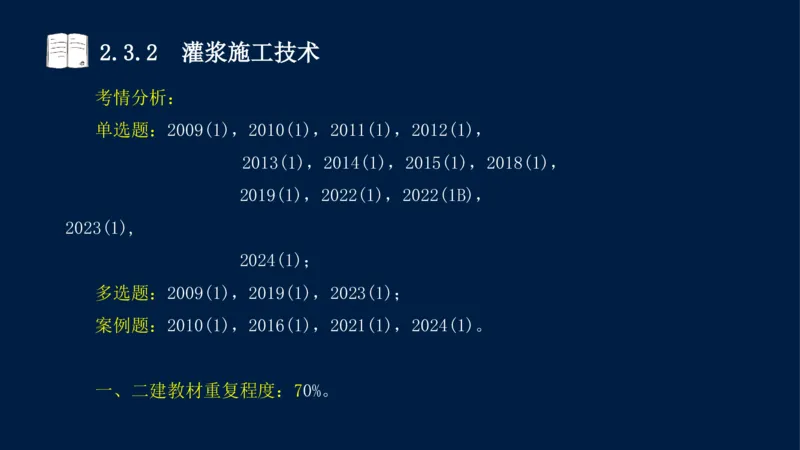

考情分析：
单选题：2009(1)，2010(1)，2011(1)，2012(1)，
2013(1)，2014(1)，2015(1)，2018(1)，
2019(1)，2022(1)，2022(1B)，
2023(1),
2024(1)；
多选题：2009(1)，2019(1)，2023(1)；
案例题：2010(1)，2016(1)，2021(1)，2024(1)。
一、二建教材重复程度：70%。2.3.2 灌浆施工技术

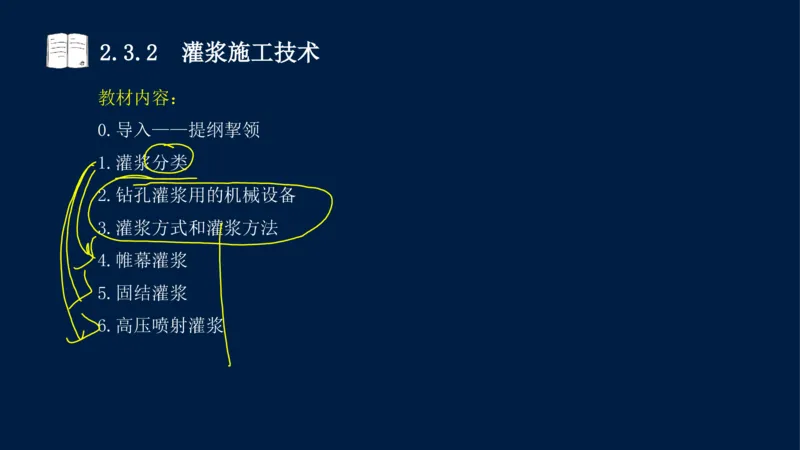

教材内容：
0.导入——提纲挈领
1.灌浆分类
2.钻孔灌浆用的机械设备
3.灌浆方式和灌浆方法
4.帷幕灌浆
5.固结灌浆
6.高压喷射灌浆2.3.1 地基基础的要求及地基处理的方法
导
入
：2.3.2 灌浆施工技术

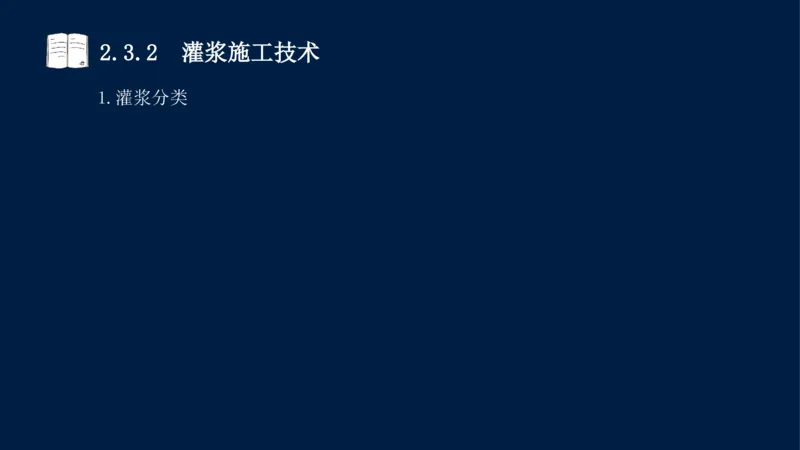

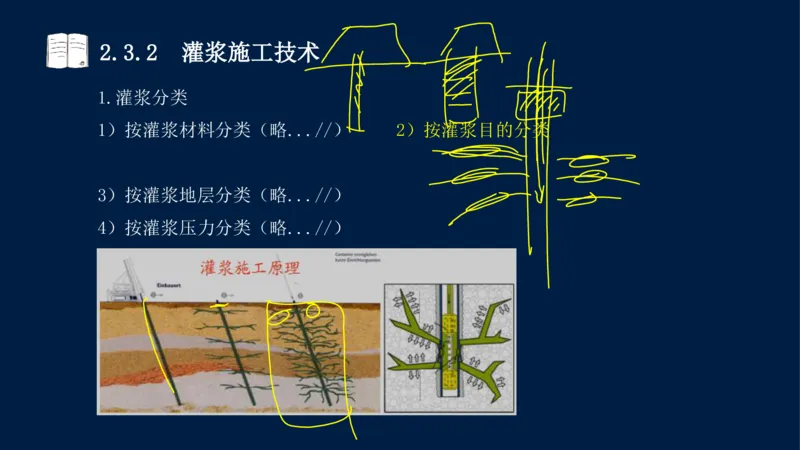

1.灌浆分类2.3.2 灌浆施工技术
1.灌浆分类
1）按灌浆材料分类（略...//） 2）按灌浆目的分类
3）按灌浆地层分类（略...//）
4）按灌浆压力分类（略...//）
问题：什么是灌浆？2.3.2 灌浆施工技术

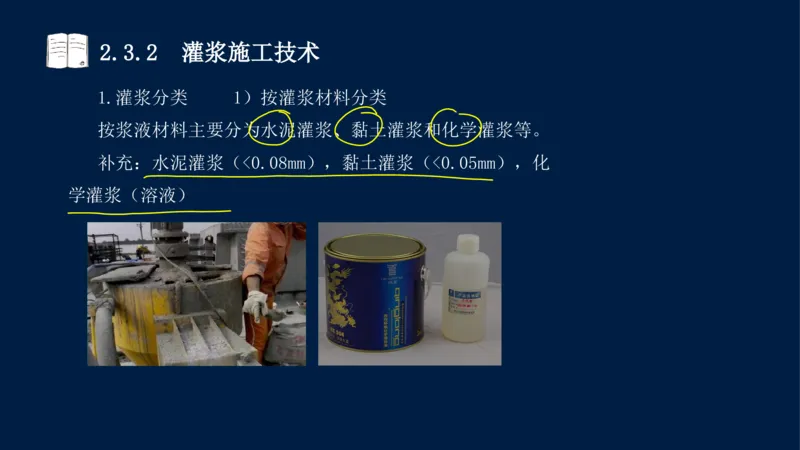

1.灌浆分类 1）按灌浆材料分类
按浆液材料主要分为水泥灌浆、黏土灌浆和化学灌浆等。
补充：水泥灌浆（<0.08mm），黏土灌浆（<0.05mm），化
学灌浆（溶液）2.3.2 灌浆施工技术
1.灌浆分类 2）按灌浆目的分类
分为：
旁白：考试主要考，两组CP、三个
➊帷幕灌浆、➋固结灌浆、
特立独行，这七种灌浆。
➌接触灌浆、➍接缝灌浆、 两组CP：
第一组：➊帷幕灌浆、➋固结灌浆
➎回填灌浆、➏预应力灌浆、
第二组：➌接触灌浆、➍接缝灌浆
➐补强灌浆、➑’高压喷射灌浆等。
三个特立独行：
➎回填灌浆、
➑’高压喷射灌浆
➒’化学灌浆。2.3.2 灌浆施工技术
1.灌浆分类 2）按灌浆目的分类
➊帷幕灌浆。减小渗流量或降低扬压力。
➋固结灌浆。减少<基础的变形和不均匀沉陷>；改善工作
条件，减少基础开挖深度的一种方法。（2009(1)、2022(1)、
2024(1)考点）
（固结灌浆、帷幕灌浆，一般适用于岩基）
1.帷幕灌浆
；
2.固结灌浆
；
3.接触灌浆
；
（2023(2A)案例）
4.接缝灌浆
；
5.回填灌浆
。2.3.2 灌浆施工技术
1.灌浆分类 2）按灌浆目的分类
➌接触灌浆。增加<接触面>结合能力。（2020(2)考点）
➍接缝灌浆。改善传力条件增强坝体整体性。
1.帷幕灌浆
；
2.固结灌浆
；
3.接触灌浆
；
4.接缝灌浆
；
5.回填灌浆
。2.3.2 灌浆施工技术
1.灌浆分类 2）按灌浆目的分类

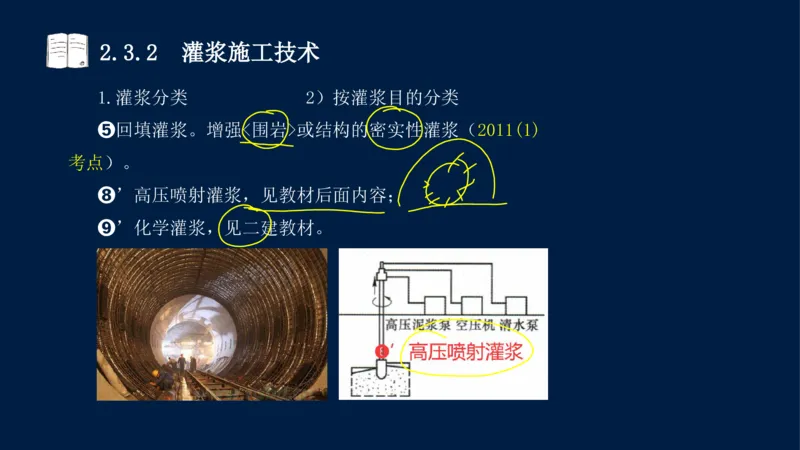

➎回填灌浆。增强<围岩>或结构的密实性灌浆（2011(1)
考点）。
➑’高压喷射灌浆，见教材后面内容；
➒’化学灌浆，见二建教材。2.3.2 灌浆施工技术

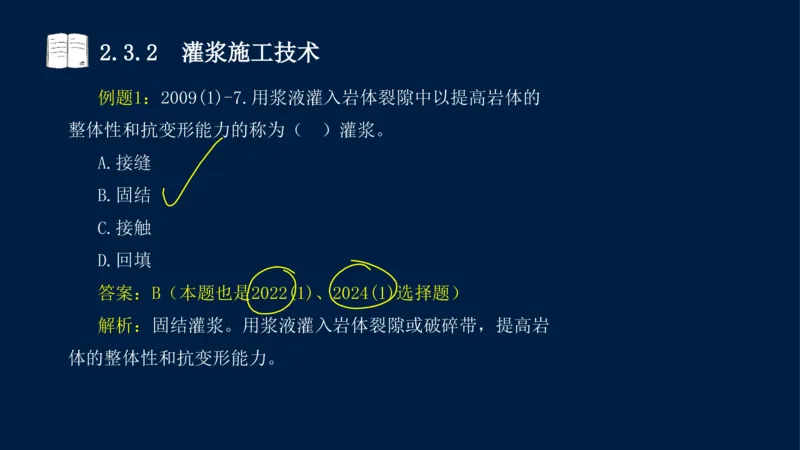

例题1：2009(1)-7.用浆液灌入岩体裂隙中以提高岩体的
整体性和抗变形能力的称为（ ）灌浆。
A.接缝
B.固结
C.接触
D.回填
答案：B（本题也是2022(1)、2024(1)选择题）
解析：固结灌浆。用浆液灌入岩体裂隙或破碎带，提高岩
体的整体性和抗变形能力。2.3.2 灌浆施工技术

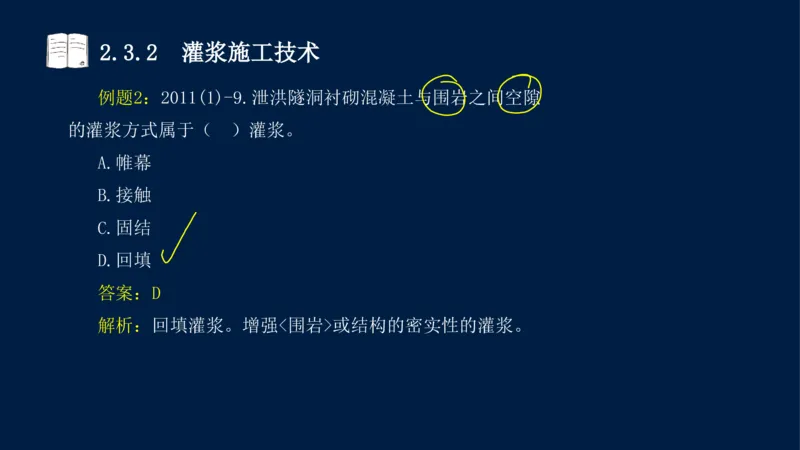

例题2：2011(1)-9.泄洪隧洞衬砌混凝土与围岩之间空隙
的灌浆方式属于（ ）灌浆。
A.帷幕
B.接触
C.固结
D.回填
答案：D
解析：回填灌浆。增强<围岩>或结构的密实性的灌浆。2.3.2 灌浆施工技术
例题3：2020(2)-10（改编）.在建筑物和岩石之间进行灌
浆，以加强两者之间的结合程度和基础整体性的方法是（ ）。
A.固结灌浆 B.帷幕灌浆
C.接触灌浆 D.接缝灌浆
答案：C
解析：
(3)接触灌浆。增加<接触面>结合能力。
(4)接缝灌浆。改善传力条件增强坝体整体性。2.3.2 灌浆施工技术
1.灌浆分类 2）按灌浆目的分类
问题：➊帷幕灌浆。➋固结灌浆。 ➍接缝灌浆。➎回填
灌浆。这5类灌浆，施工<顺序>是怎么样的？
回答：岩基灌浆时，一般先进行➋固结灌浆，→ 后进行
➊帷幕灌浆，可以抑制帷幕灌浆时地表抬动和冒浆（先压力小，
再压力大）。（2017(2)、2019(1)考点）、（2018(2)案例）2.3.2 灌浆施工技术
例题：2017(2)-6.水工隧洞中的灌浆顺序是（ ）。
A.固结灌浆、回填灌浆、接缝灌浆
B.回填灌浆、固结灌浆、接缝灌浆
C.回填灌浆、接缝灌浆、固结灌浆
D.固结灌浆、接缝灌浆、回填灌浆
答案：B（本题也是2019(1)选择题）
解析：水工隧洞中的灌浆顺序是：➊回填灌浆→➋固结灌
浆→➌接缝灌浆。2.3.2 灌浆施工技术

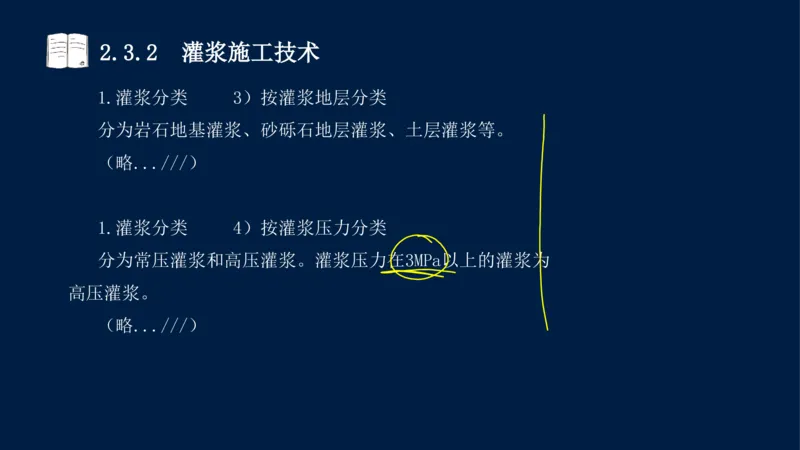

1.灌浆分类 3）按灌浆地层分类
分为岩石地基灌浆、砂砾石地层灌浆、土层灌浆等。
（略...///）
1.灌浆分类 4）按灌浆压力分类
分为常压灌浆和高压灌浆。灌浆压力在3MPa以上的灌浆为
高压灌浆。
（略...///）2.3.2 灌浆施工技术

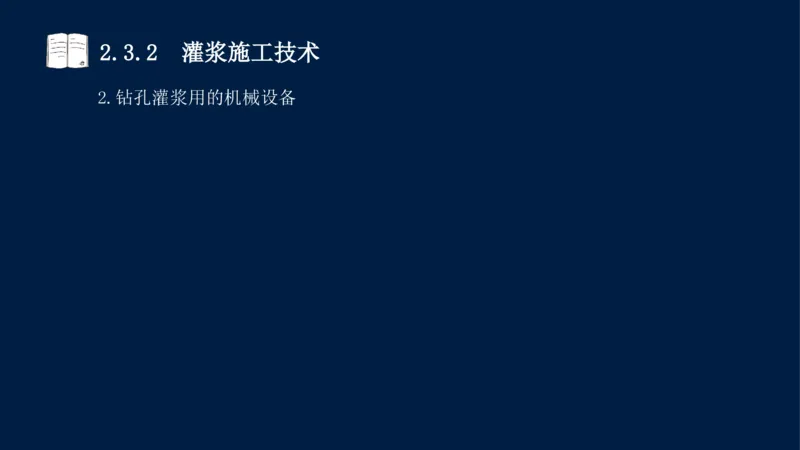

2.钻孔灌浆用的机械设备2.3.2 灌浆施工技术
2.钻孔灌浆用的机械设备
1）钻孔机械：①回转式、②回转冲击式、③冲击式<三>大
类。
2）灌浆机械：①灌浆泵、②浆液搅拌机、③灌浆记录仪等。2.3.2 灌浆施工技术
3.灌浆方式和灌浆方法2.3.2 灌浆施工技术
3.灌浆方式和灌浆方法 1）灌浆方式
灌浆方式有<纯压式>和<循环式>两种。2.3.2 灌浆施工技术
3.灌浆方式和灌浆方法 1）灌浆方式

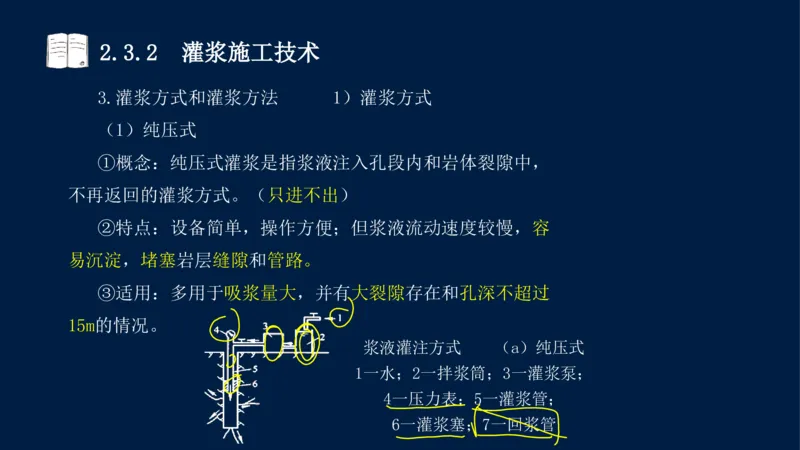

（1）纯压式
①概念：纯压式灌浆是指浆液注入孔段内和岩体裂隙中，
不再返回的灌浆方式。（只进不出）
②特点：设备简单，操作方便；但浆液流动速度较慢，容
易沉淀，堵塞岩层缝隙和管路。
③适用：多用于吸浆量大，并有大裂隙存在和孔深不超过
15m的情况。
浆液灌注方式 （a）纯压式
1一水；2一拌浆筒；3一灌浆泵；
4一压力表；5一灌浆管；
6一灌浆塞；7一回浆管2.3.2 灌浆施工技术
3.灌浆方式和灌浆方法 1）灌浆方式
（2）循环式
①概念：部分浆液通过回浆管返回，保持浆液呈循环流动
状态。（类似于流水不腐、户枢不蠹）
②特点：浆液保持流动状态，防止水泥沉淀，灌浆效果好；
根据进浆和回浆液比重的差值，判断岩层吸收水泥的情况。
浆液灌注方式 （b）循环式
（有进有出） 1一水；2一拌浆筒；3一灌浆泵；
4一压力表；5一灌浆管；
③对于帷幕灌浆：优先采用<循环式>灌浆。
6一灌浆塞；7一回浆管2.3.2 灌浆施工技术
3.灌浆方式和灌浆方法 2）灌浆方法
（1）全孔一次灌浆
将孔一次钻完，全孔段一次灌浆。
特点：施工简便。
适用：孔深不深，地质条件比较好，基岩比较完整的情况。2.3.2 灌浆施工技术

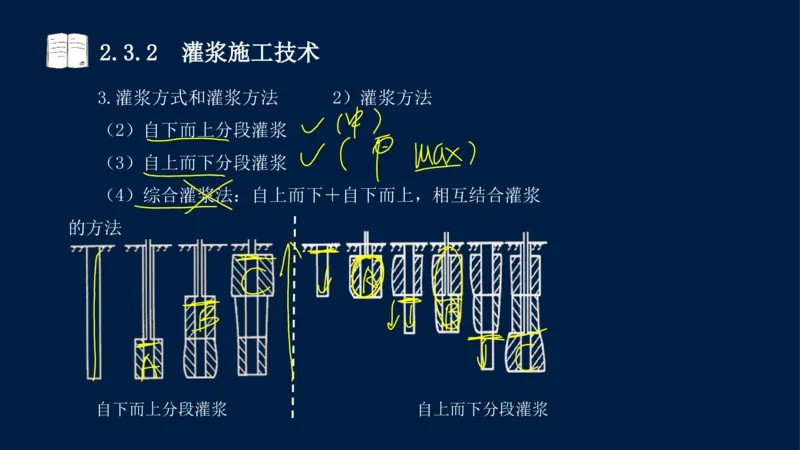

3.灌浆方式和灌浆方法 2）灌浆方法
（2）自下而上分段灌浆
（3）自上而下分段灌浆
（4）综合灌浆法：自上而下＋自下而上，相互结合灌浆
的方法
自下而上分段灌浆 自上而下分段灌浆2.3.2 灌浆施工技术

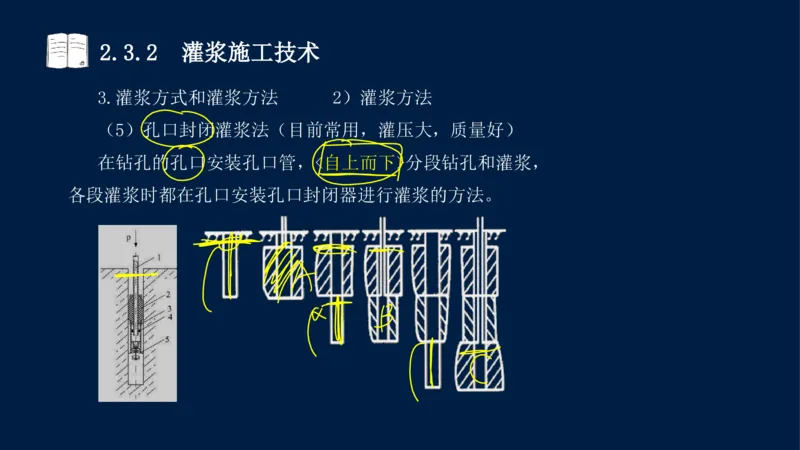

3.灌浆方式和灌浆方法 2）灌浆方法
（5）孔口封闭灌浆法（目前常用，灌压大，质量好）
在钻孔的孔口安装孔口管，<自上而下>分段钻孔和灌浆，
各段灌浆时都在孔口安装孔口封闭器进行灌浆的方法。2.3.2 灌浆施工技术
3.灌浆方式和灌浆方法 3）适用条件
◆方法选择：
混凝土防渗墙下基岩（帷幕灌浆）宜采用<➊自上而下分
段灌浆法（√）>或<➋自下而上分段灌浆法（√）>，不宜直
接利用墙体内预埋灌浆管作为孔口管进行<➌孔口封闭法灌浆
（×）>。（2019(1)考点）
帷幕灌浆：（2024版教材，P68＋70，对比）
PK，2024版教材，P70：帷幕灌浆可选用，➊自上而下分
段灌浆法、➋自下而上分段灌浆法、➍综合灌浆法、➌孔口封
闭灌浆法。2.3.2 灌浆施工技术

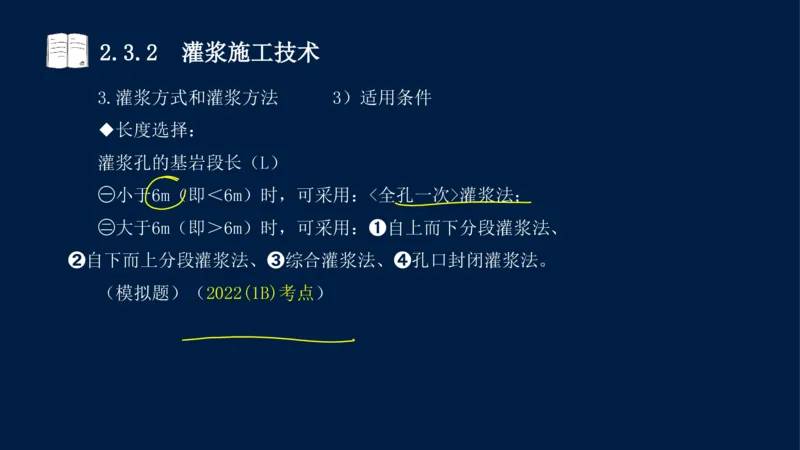

3.灌浆方式和灌浆方法 3）适用条件
◆长度选择：
灌浆孔的基岩段长（L）
㊀小于6m（即＜6m）时，可采用：<全孔一次>灌浆法；
㊁大于6m（即＞6m）时，可采用：➊自上而下分段灌浆法、
➋自下而上分段灌浆法、➌综合灌浆法、➍孔口封闭灌浆法。
（模拟题）（2022(1B)考点）2.3.2 灌浆施工技术

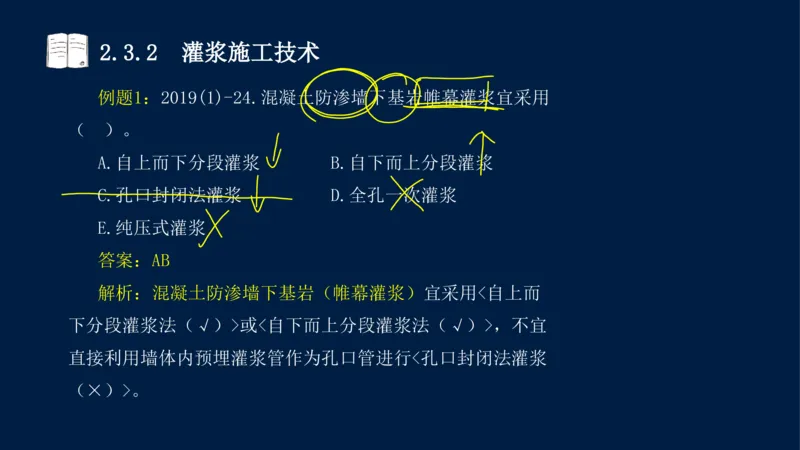

例题1：2019(1)-24.混凝土防渗墙下基岩帷幕灌浆宜采用
（ ）。
A.自上而下分段灌浆 B.自下而上分段灌浆
C.孔口封闭法灌浆 D.全孔一次灌浆
E.纯压式灌浆
答案：AB
解析：混凝土防渗墙下基岩（帷幕灌浆）宜采用<自上而
下分段灌浆法（√）>或<自下而上分段灌浆法（√）>，不宜
直接利用墙体内预埋灌浆管作为孔口管进行<孔口封闭法灌浆
（×）>。2.3.2 灌浆施工技术
例题2：2022(1B)-××.混凝土防渗墙7米下基岩帷幕灌浆
宜采用（ ）。
A.自上而下 B.自下而上
C.全孔一次 D.综合
E.孔口封闭
答案：ABDE
解析：灌浆孔的基岩段长（L）㊀小于6m（即<6m）时，可
采用：<全孔一次>灌浆法；㊁大于6m（即>6m）时，可采用：
➊自上而下分段灌浆法、➋自下而上分段灌浆法、➌综合灌浆
法、➍孔口封闭灌浆法。2.3.2 灌浆施工技术
4.帷幕灌浆2.3.2 灌浆施工技术
4.帷幕灌浆（动画演示）2.3.2 灌浆施工技术

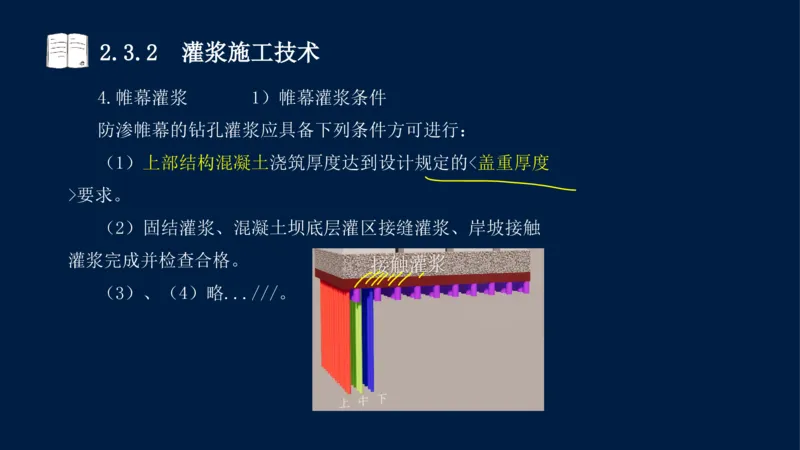

4.帷幕灌浆 1）帷幕灌浆条件
防渗帷幕的钻孔灌浆应具备下列条件方可进行：
（1）上部结构混凝土浇筑厚度达到设计规定的<盖重厚度
>要求。
（2）固结灌浆、混凝土坝底层灌区接缝灌浆、岸坡接触
灌浆完成并检查合格。
（3）、（4）略...///。2.3.2 灌浆施工技术

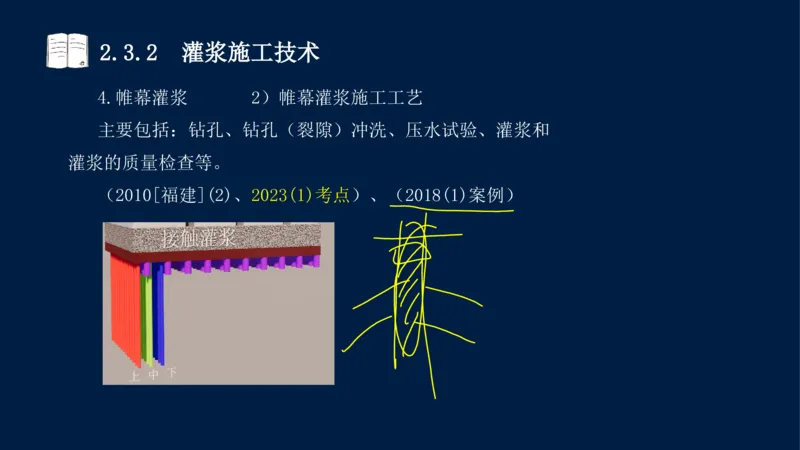

4.帷幕灌浆 2）帷幕灌浆施工工艺
主要包括：钻孔、钻孔（裂隙）冲洗、压水试验、灌浆和
灌浆的质量检查等。
（2010[福建](2)、2023(1)考点）、（2018(1)案例）2.3.2 灌浆施工技术

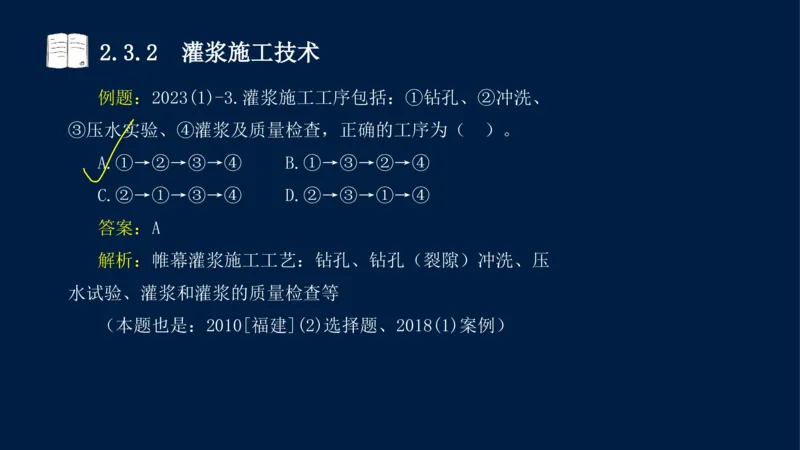

例题：2023(1)-3.灌浆施工工序包括：①钻孔、②冲洗、
③压水实验、④灌浆及质量检查，正确的工序为（ ）。
A.①→②→③→④ B.①→③→②→④
C.②→①→③→④ D.②→③→①→④
答案：A
解析：帷幕灌浆施工工艺：钻孔、钻孔（裂隙）冲洗、压
水试验、灌浆和灌浆的质量检查等
（本题也是：2010[福建](2)选择题、2018(1)案例）2.3.2 灌浆施工技术
4.帷幕灌浆 2）帷幕灌浆施工工艺
（2）钻孔（裂隙）冲洗
钻孔后，进入冲洗阶段，冲洗工作分为钻孔冲洗和裂隙冲
洗。一般采用灌浆泵将水压入孔内循环管路进行冲洗，也可以
用压力水和压缩空气轮换冲洗或压力水和压缩空气混合冲洗。
帷幕灌浆中的各类钻孔均应分段进行<孔斜>测量。2.3.2 灌浆施工技术

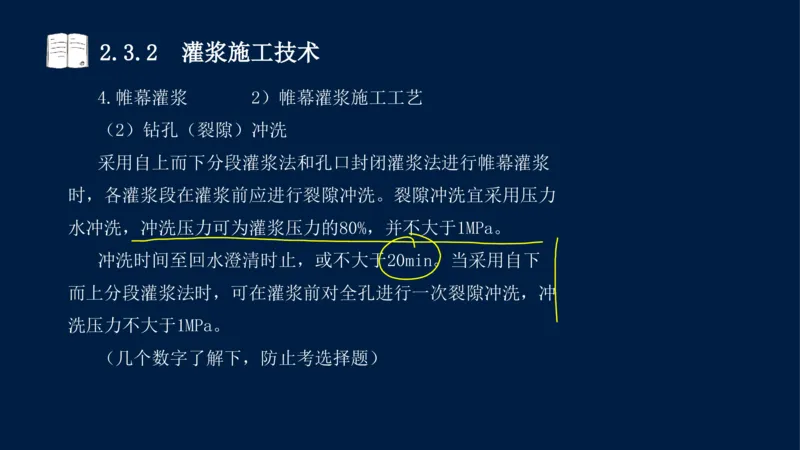

4.帷幕灌浆 2）帷幕灌浆施工工艺
（2）钻孔（裂隙）冲洗
采用自上而下分段灌浆法和孔口封闭灌浆法进行帷幕灌浆
时，各灌浆段在灌浆前应进行裂隙冲洗。裂隙冲洗宜采用压力
水冲洗，冲洗压力可为灌浆压力的80%，并不大于1MPa。
冲洗时间至回水澄清时止，或不大于20min。当采用自下
而上分段灌浆法时，可在灌浆前对全孔进行一次裂隙冲洗，冲
洗压力不大于1MPa。
（几个数字了解下，防止考选择题）2.3.2 灌浆施工技术
4.帷幕灌浆 2）帷幕灌浆施工工艺
（3）压水试验
目的：①测定地层的<透水>特性，为岩基的灌浆施工提供
基本技术资料。②检查灌浆<实际效果>的主要方法。2.3.2 灌浆施工技术

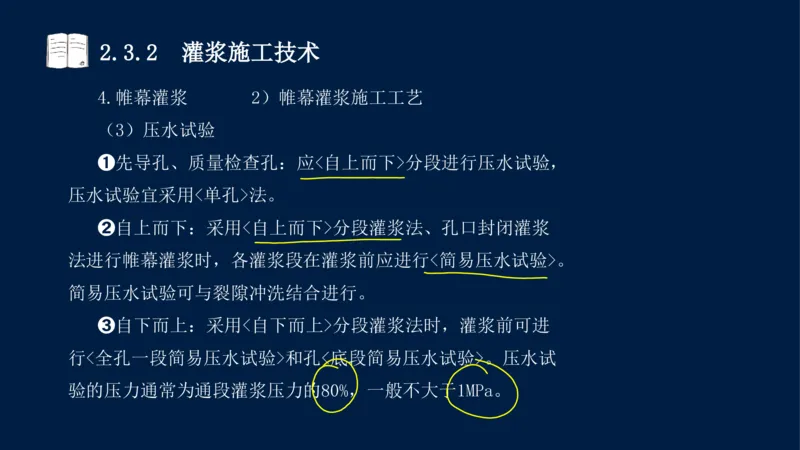

4.帷幕灌浆 2）帷幕灌浆施工工艺
（3）压水试验
➊先导孔、质量检查孔：应<自上而下>分段进行压水试验，
压水试验宜采用<单孔>法。
➋自上而下：采用<自上而下>分段灌浆法、孔口封闭灌浆
法进行帷幕灌浆时，各灌浆段在灌浆前应进行<简易压水试验>。
简易压水试验可与裂隙冲洗结合进行。
➌自下而上：采用<自下而上>分段灌浆法时，灌浆前可进
行<全孔一段简易压水试验>和孔<底段简易压水试验>。压水试
验的压力通常为通段灌浆压力的80%，一般不大于1MPa。2.3.2 灌浆施工技术

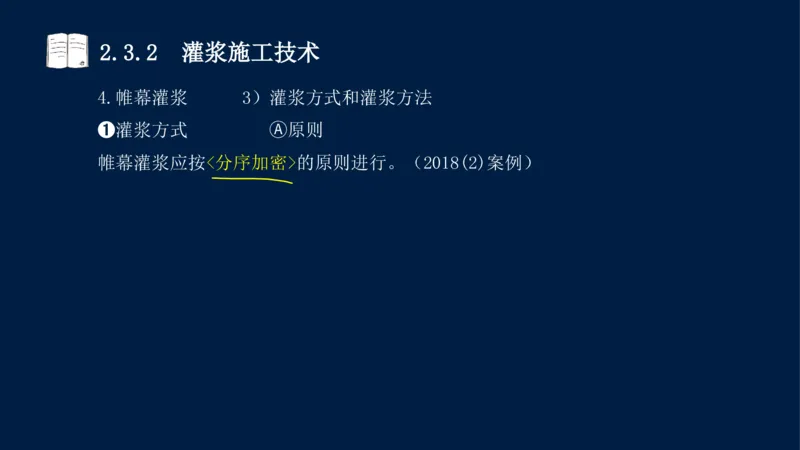

4.帷幕灌浆 3）灌浆方式和灌浆方法
➊灌浆方式 原则
Ⓐ
帷幕灌浆应按<分序加密>的原则进行。（2018(2)案例）2.3.2 灌浆施工技术
4.帷幕灌浆 3）灌浆方式和灌浆方法
➊灌浆方式 排的概念
Ⓑ
三排孔帷幕，灌注顺序为：（Ⅲ.下游排孔）→（Ⅰ.上游
排孔）→（Ⅱ.中间排孔），每排孔可分为二序。
（2016(2)考点、2018(2)、2018(1)案例）
两排孔帷幕：灌注顺序为：（Ⅲ.下游排孔）→（Ⅰ.上游
排孔），每排孔可分为二序或三序。2.3.2 灌浆施工技术
4.帷幕灌浆 3）灌浆方式和灌浆方法
➊灌浆方式 序的概念
Ⓒ
单排孔帷幕应分为三序灌浆，在帷幕的先灌排或主帷幕孔
中宜布置先导孔，先导孔应在一序孔中选取，其间距宜为
16~24m，或按该排孔数的10%布置。
帷幕灌浆孔的施工序（2010(1)、2024(1)案例）
P：先导孔；Ⅰ、Ⅱ、Ⅲ：第一、二、三次序孔；C：检查孔2.3.2 灌浆施工技术
4.帷幕灌浆 3）灌浆方式和灌浆方法
➊灌浆方式 排的概念
Ⓑ
➊灌浆方式 序的概念
Ⓒ
对比2.3.2 灌浆施工技术

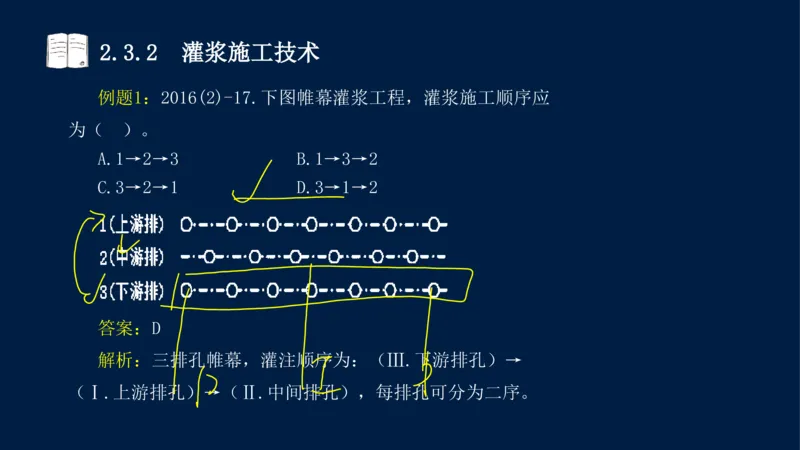

例题1：2016(2)-17.下图帷幕灌浆工程，灌浆施工顺序应
为（ ）。
A.1→2→3 B.1→3→2
C.3→2→1 D.3→1→2
答案：D
解析：三排孔帷幕，灌注顺序为：（Ⅲ.下游排孔）→
（Ⅰ.上游排孔）→（Ⅱ.中间排孔），每排孔可分为二序。2.3.2 灌浆施工技术
4.帷幕灌浆 3）灌浆方式和灌浆方法
➋灌浆方法
所有方法都可以：根据不同的地质条件和工程要求，帷幕
灌浆可选用，①自上而下分段灌浆法、②自下而上分段灌浆法、
③综合灌浆法、④孔口封闭灌浆法。2.3.2 灌浆施工技术

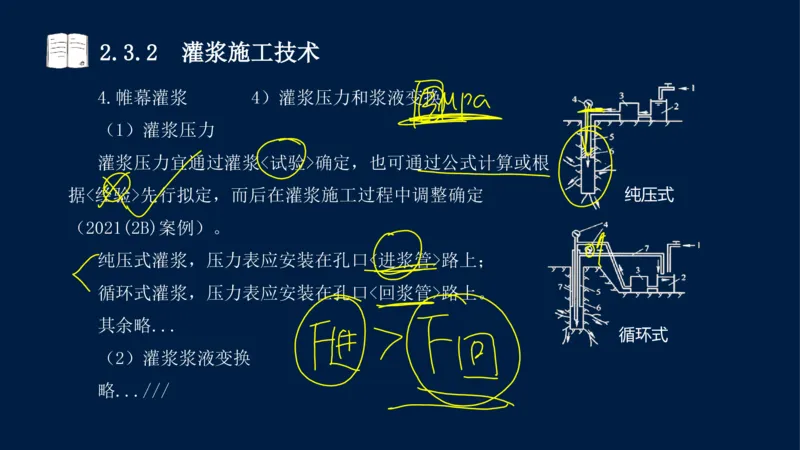

4.帷幕灌浆 4）灌浆压力和浆液变换
（1）灌浆压力
灌浆压力宜通过灌浆<试验>确定，也可通过公式计算或根
据<经验>先行拟定，而后在灌浆施工过程中调整确定 纯压式
（2021(2B)案例）。
纯压式灌浆，压力表应安装在孔口<进浆管>路上；
循环式灌浆，压力表应安装在孔口<回浆管>路上。
其余略...
循环式
（2）灌浆浆液变换
略...///2.3.2 灌浆施工技术

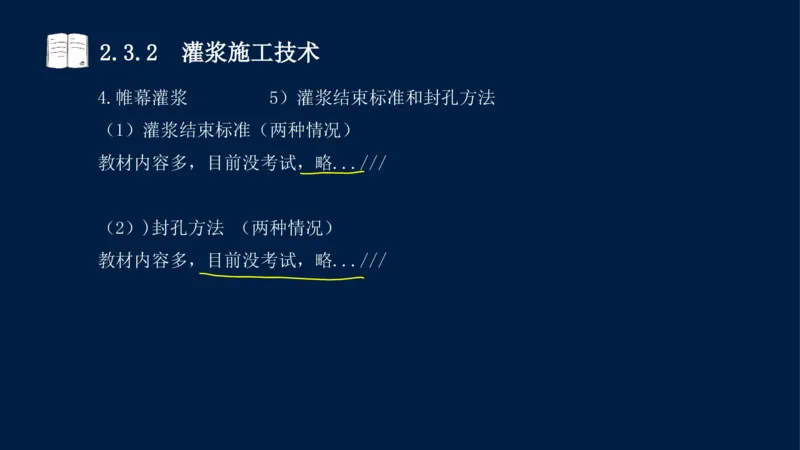

4.帷幕灌浆 5）灌浆结束标准和封孔方法
（1）灌浆结束标准（两种情况）
教材内容多，目前没考试，略...///
（2）)封孔方法 （两种情况）
教材内容多，目前没考试，略...///2.3.2 灌浆施工技术

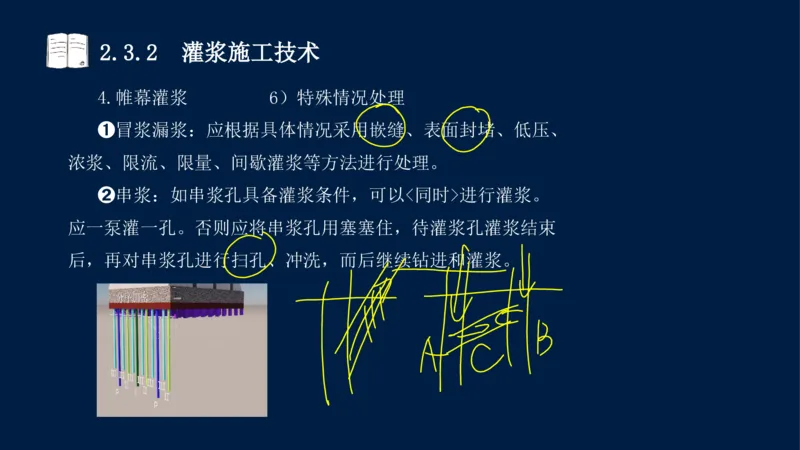

4.帷幕灌浆 6）特殊情况处理
➊冒浆漏浆：应根据具体情况采用嵌缝、表面封堵、低压、
浓浆、限流、限量、间歇灌浆等方法进行处理。
➋串浆：如串浆孔具备灌浆条件，可以<同时>进行灌浆。
应一泵灌一孔。否则应将串浆孔用塞塞住，待灌浆孔灌浆结束
后，再对串浆孔进行扫孔、冲洗，而后继续钻进和灌浆。2.3.2 灌浆施工技术

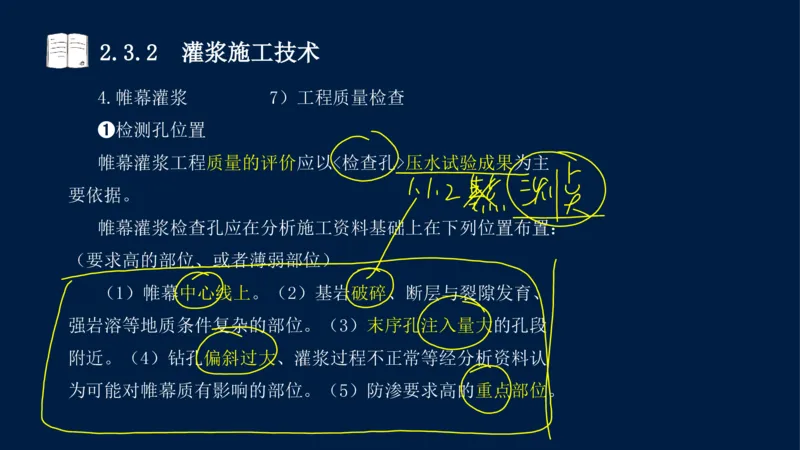

4.帷幕灌浆 7）工程质量检查
➊检测孔位置
帷幕灌浆工程质量的评价应以<检查孔>压水试验成果为主
要依据。
帷幕灌浆检查孔应在分析施工资料基础上在下列位置布置：
（要求高的部位、或者薄弱部位）
（1）帷幕中心线上。（2）基岩破碎、断层与裂隙发育、
强岩溶等地质条件复杂的部位。（3）末序孔注入量大的孔段
附近。（4）钻孔偏斜过大、灌浆过程不正常等经分析资料认
为可能对帷幕质有影响的部位。（5）防渗要求高的重点部位。2.3.2 灌浆施工技术
4.帷幕灌浆 7）工程质量检查

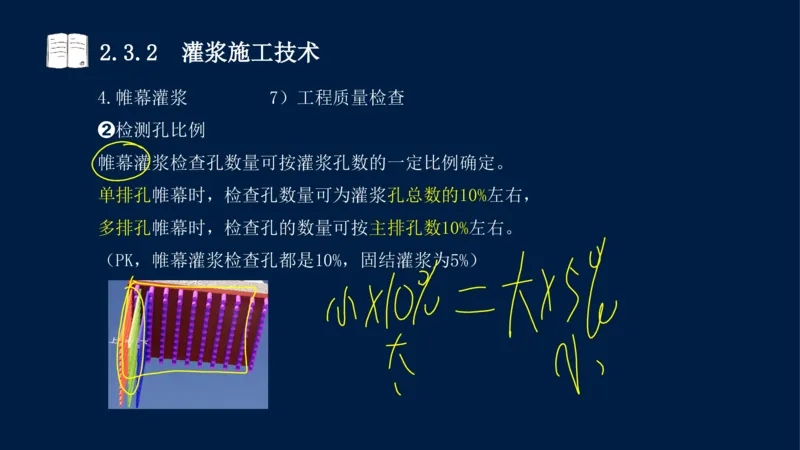

➋检测孔比例
帷幕灌浆检查孔数量可按灌浆孔数的一定比例确定。
单排孔帷幕时，检查孔数量可为灌浆孔总数的10%左右，
多排孔帷幕时，检查孔的数量可按主排孔数10%左右。
（PK，帷幕灌浆检查孔都是10%，固结灌浆为5%）2.3.2 灌浆施工技术
4.帷幕灌浆 7）工程质量检查
➌检测孔时间
帷幕灌浆的检查孔压水试验应在该部位灌浆结束<14d后>
进行，检查孔应向上而下分段钻进，分段阻塞，分段压水试验，
宜采用单点法。（2018(2)案例）2.3.2 灌浆施工技术
4.帷幕灌浆 7）工程质量检查

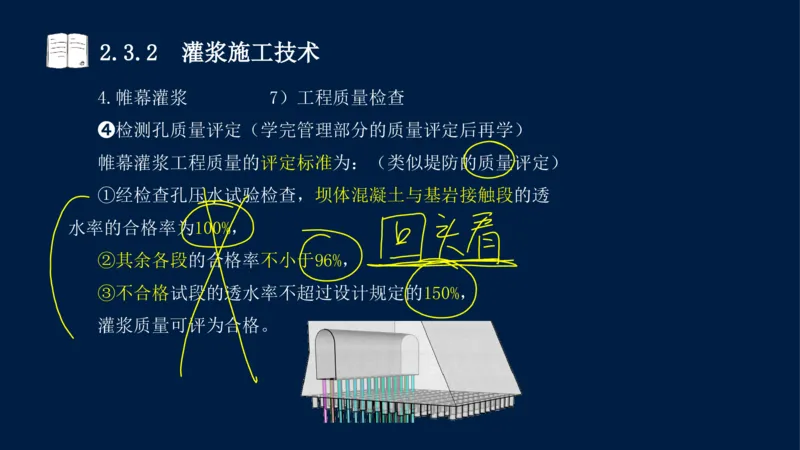

➍检测孔质量评定（学完管理部分的质量评定后再学）
帷幕灌浆工程质量的评定标准为：（类似堤防的质量评定）
①经检查孔压水试验检查，坝体混凝土与基岩接触段的透
水率的合格率为100%，
②其余各段的合格率不小于96%，
③不合格试段的透水率不超过设计规定的150%，
灌浆质量可评为合格。2.3.2 灌浆施工技术
5.固结灌浆2.3.2 灌浆施工技术
5.固结灌浆 1）一般规定
固结灌浆宜在<有盖重>混凝土的条件下进行。
对于混凝土坝，盖重混凝土厚度可为1.5m以上，盖重混凝
土应达到50%设计强度后方可进行钻灌。（1.5m＋50%）
固结灌浆应按<分序加密>的原则进行。2.3.2 灌浆施工技术
5.固结灌浆 2）钻孔、裂隙冲洗和压水试验
可在备序孔中选取不少于<5%>的灌浆孔（段） 在灌浆前
进行简易压水试验。简易压水试验可结合裂隙冲洗进行。
（2012(2)考点）
（记忆：基数<大>×比例<小>）2.3.2 灌浆施工技术
5.固结灌浆 3）灌浆和封孔
内容比较多，目前没有考核过，略...///2.3.2 灌浆施工技术
5.固结灌浆 4）质量检查
◆固结灌浆工程的质量检查宜采用<➊检测岩体弹性波波
速>的方法，检测可在灌浆结束（14d）后进行。（无损检查）
◆固结灌浆工程的质量检查也可采用<➋钻孔压水试验>的
方法，检测时间可在灌浆结束（7d）后或（3d）后进行。检查
孔的数量不宜少于灌浆孔总数的5%，压水试验应采用单点法。
（破坏检查）
◆质量合格标准为：单元工程内检查孔备段的合格率应达
85%以上，不合格孔段的透水率值不超过设计规定值的150%，
且不集中。2.3.2 灌浆施工技术

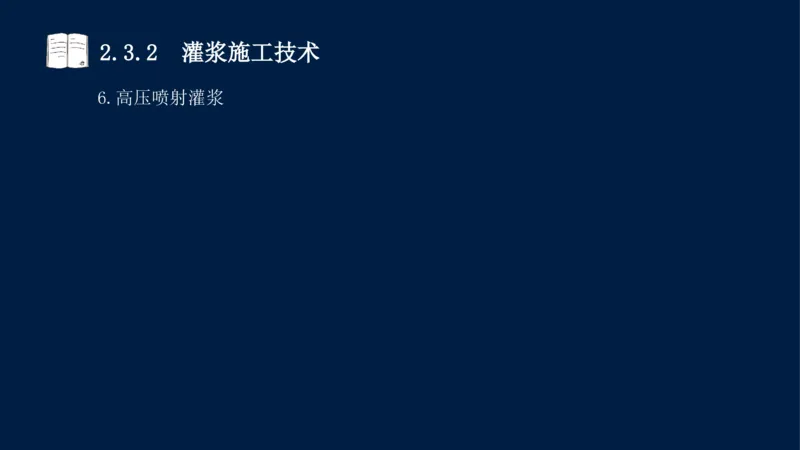

6.高压喷射灌浆2.3.2 灌浆施工技术

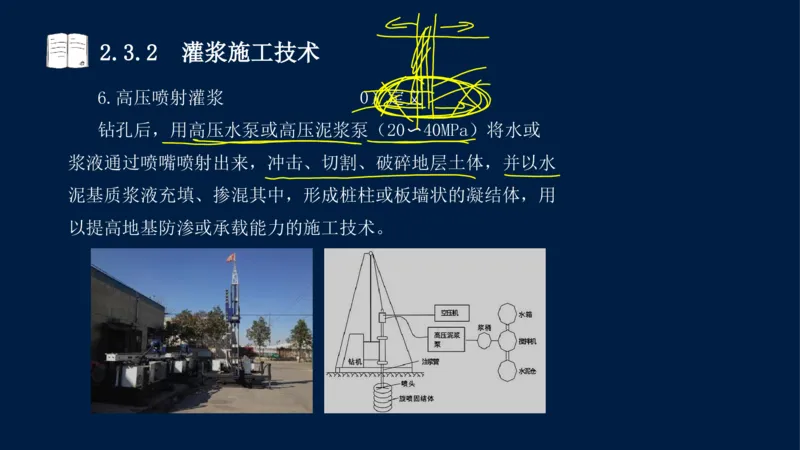

6.高压喷射灌浆 0）定义
钻孔后，用高压水泵或高压泥浆泵（20〜40MPa）将水或
浆液通过喷嘴喷射出来，冲击、切割、破碎地层土体，并以水
泥基质浆液充填、掺混其中，形成桩柱或板墙状的凝结体，用
以提高地基防渗或承载能力的施工技术。2.3.2 灌浆施工技术
6.高压喷射灌浆 1）高压喷射灌浆的适用
范围
软弱土层（防渗和加固），例如，砂类土、黏性土、黄土
和淤泥等地层均能进行喷射加固，
但是，有较多漂石或块石地层<慎用>。
（PK：固结灌浆、帷幕灌浆，一般适用于岩基）
（PK：高压喷射灌浆，适用于软弱土层）2.3.2 灌浆施工技术

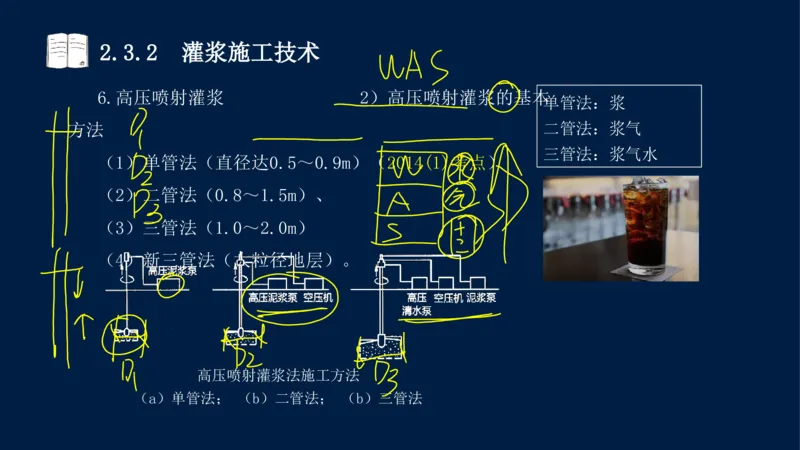

6.高压喷射灌浆 2）高压喷射灌浆的基本
单管法：浆
方法 二管法：浆气
三管法：浆气水
（1）单管法（直径达0.5～0.9m）（2014(1)考点）
（2）二管法（0.8～1.5m）、
（3）三管法（1.0～2.0m）
（4）新三管法（大粒径地层）。
高压喷射灌浆法施工方法
（a）单管法； （b）二管法； （b）三管法2.3.2 灌浆施工技术
例题：2014(1)-10.对于成桩直径为0.6m的高压喷射灌浆，
施工方法宜采用（ ）。
A.单管法 B.二管法
C.三管法 D.新三管法
答案：A
解析：单管法（直径达0.5～0.9m）、
二管法（0.8～1.5m）、
三管法（1.0～2.0m）和新三管法（大粒径地层）。2.3.2 灌浆施工技术
6.高压喷射灌浆 3）浆液材料和施工机具
（1）浆液材料
高喷灌浆浆液宜使用<水泥浆>。
宜采用<普通硅酸盐水泥>，强度等级可为<32.5级>或以上。2.3.2 灌浆施工技术
6.高压喷射灌浆 3）浆液材料和施工机具
（2）机具和设备
高压喷射灌浆的施工机械由➊钻机或特种钻机、➋高压发
生装置等<组成>。喷射方法不同，所使用的机械设备也不相同。2.3.2 灌浆施工技术
6.高压喷射灌浆 3）浆液材料和施工机具

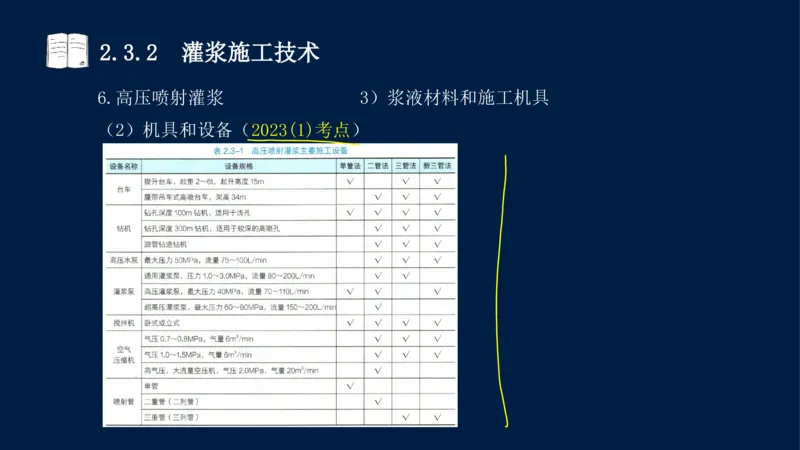

（2）机具和设备（2023(1)考点）2.3.2 灌浆施工技术

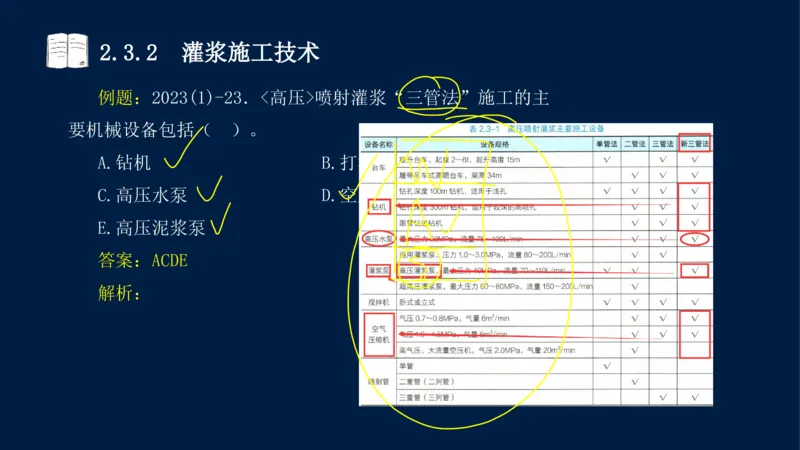

例题：2023(1)-23．<高压>喷射灌浆“三管法”施工的主
要机械设备包括（ ）。
A.钻机 B.打桩机
C.高压水泵 D.空压机
E.高压泥浆泵
答案：ACDE
解析：2.3.2 灌浆施工技术

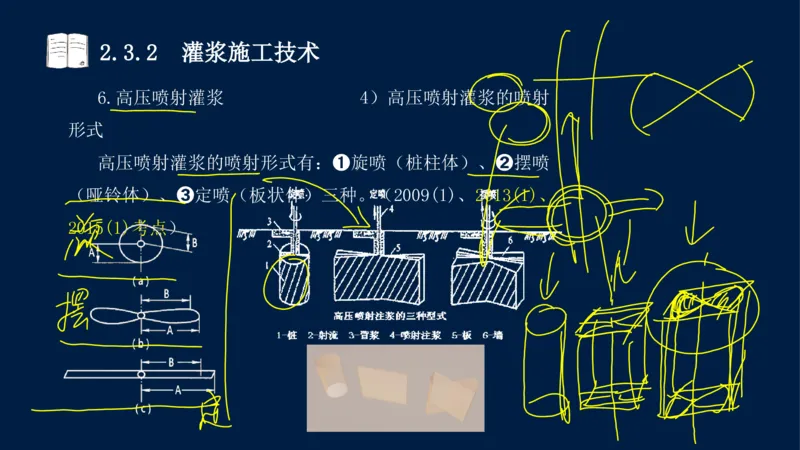

6.高压喷射灌浆 4）高压喷射灌浆的喷射
形式
高压喷射灌浆的喷射形式有：➊旋喷（桩柱体）、➋摆喷
（哑铃体）、➌定喷（板状体）三种。（2009(1)、2013(1)、
2015(1)考点）2.3.2 灌浆施工技术

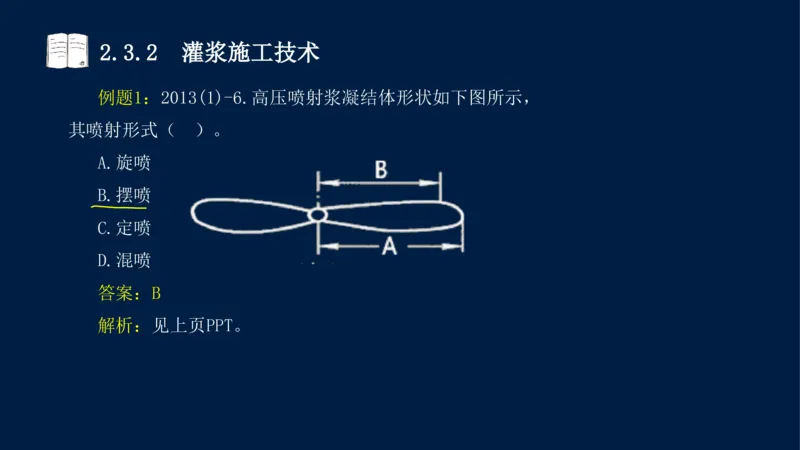

例题1：2013(1)-6.高压喷射浆凝结体形状如下图所示，
其喷射形式（ ）。
A.旋喷
B.摆喷
C.定喷
D.混喷
答案：B
解析：见上页PPT。2.3.2 灌浆施工技术
例题2：2015(1)-3.形状如图所示的高压喷射灌浆凝结体，
其喷射形式属于（ ）。
A.旋喷
B.摆喷
C.定喷
D.提喷
答案：C
解析：见上页PPT。2.3.2 灌浆施工技术
6.高压喷射灌浆 5）高压喷射灌浆的施工
程序
应<分排><分序>进行。
先选“排”：下游排孔→上游排孔→中间排孔。
再选“序”：在同一排内，应先施工Ⅰ序孔，后施工Ⅱ序
孔。先导孔应最先施工。2.3.2 灌浆施工技术

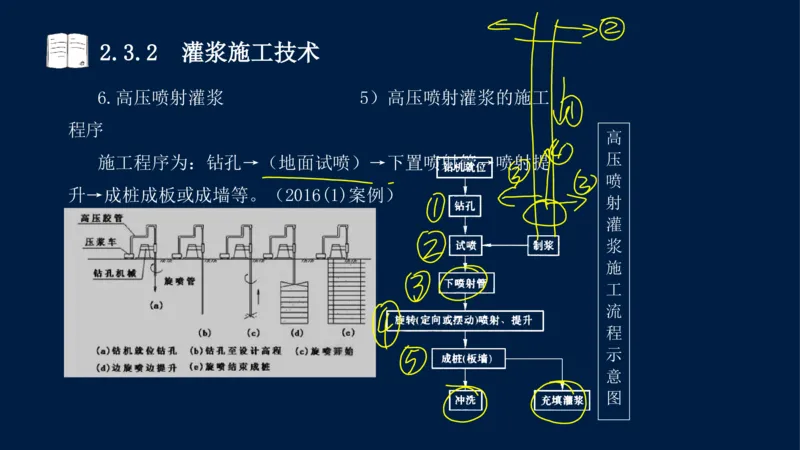

6.高压喷射灌浆 5）高压喷射灌浆的施工
程序
高
压
施工程序为：钻孔→（地面试喷）→下置喷射管→喷射提
喷
升→成桩成板或成墙等。（2016(1)案例）
射
灌
浆
施
工
流
程
示
意
图2.3.2 灌浆施工技术

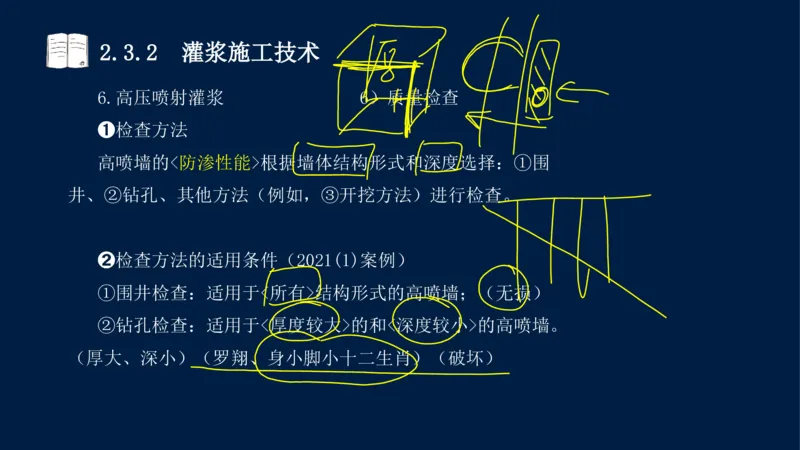

6.高压喷射灌浆 6）质量检查
➊检查方法
高喷墙的<防渗性能>根据墙体结构形式和深度选择：①围
井、②钻孔、其他方法（例如，③开挖方法）进行检查。
➋检查方法的适用条件（2021(1)案例）
①围井检查：适用于<所有>结构形式的高喷墙；（无损）
②钻孔检查：适用于<厚度较大>的和<深度较小>的高喷墙。
（厚大、深小）（罗翔、身小脚小十二生肖）（破坏）2.3.2 灌浆施工技术

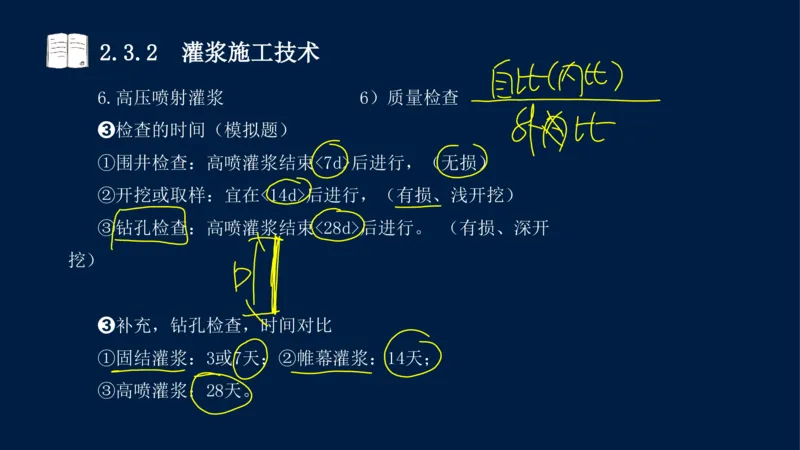

6.高压喷射灌浆 6）质量检查
➌检查的时间（模拟题）
①围井检查：高喷灌浆结束<7d>后进行，（无损）
②开挖或取样：宜在<14d>后进行，（有损、浅开挖）
③钻孔检查：高喷灌浆结束<28d>后进行。 （有损、深开
挖）
➌补充，钻孔检查，时间对比
①固结灌浆：3或7天；②帷幕灌浆：14天；
③高喷灌浆：28天。2.3.2 灌浆施工技术
小结：2.3.2 灌浆施工技术

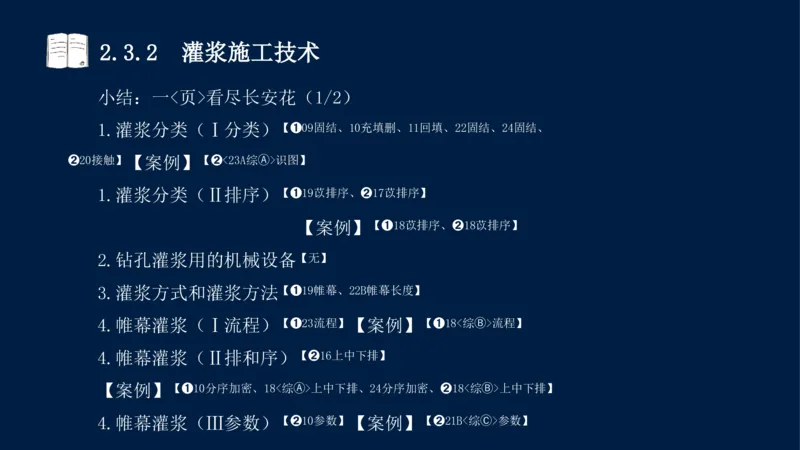

小结：一<页>看尽长安花（1/2）
1.灌浆分类（Ⅰ分类）【➊09固结、10充填删、11回填、22固结、24固结、
➋20接触】【案例】【➋<23A综Ⓐ>识图】
1.灌浆分类（Ⅱ排序）【➊19苡排序、➋17苡排序】
【案例】【➊18苡排序、➋18苡排序】
2.钻孔灌浆用的机械设备【无】
3.灌浆方式和灌浆方法【➊19帷幕、22B帷幕长度】
4.帷幕灌浆（Ⅰ流程）【➊23流程】【案例】【➊18<综Ⓑ>流程】
4.帷幕灌浆（Ⅱ排和序）【➋16上中下排】
【案例】【➊10分序加密、18<综Ⓐ>上中下排、24分序加密、➋18<综Ⓑ>上中下排】
4.帷幕灌浆（Ⅲ参数）【➋10参数】【案例】【➋21B<综Ⓒ>参数】2.3.2 灌浆施工技术

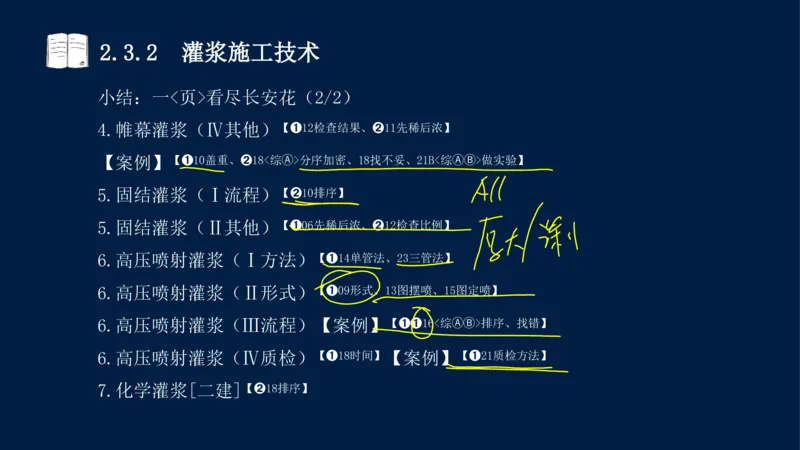

小结：一<页>看尽长安花（2/2）
4.帷幕灌浆（Ⅳ其他）【➊12检查结果、➋11先稀后浓】
【案例】【➊10盖重、➋18<综Ⓐ>分序加密、18找不妥、21B<综ⒶⒷ>做实验】
5.固结灌浆（Ⅰ流程）【➋10排序】
5.固结灌浆（Ⅱ其他）【➊06先稀后浓、➋12检查比例】
6.高压喷射灌浆（Ⅰ方法）【➊14单管法、23三管法】
6.高压喷射灌浆（Ⅱ形式）【➊09形式、13图摆喷、15图定喷】
6.高压喷射灌浆（Ⅲ流程）【案例】【➊➊16<综ⒶⒷ>排序、找错】
6.高压喷射灌浆（Ⅳ质检）【➊18时间】【案例】【➊21质检方法】
7.化学灌浆[二建]【➋18排序】2.3.2 灌浆施工技术2.3.3 防渗墙施工技术
2.3 地基处理工程
2.3.1 地基基础的要求及地基处理的方法
2.3.2 灌浆施工技术
2.3.3 防渗墙施工技术2.3.3 防渗墙施工技术
考情分析：
单选题：2021(1)；
多选题：2018(1)；
案例题：2021(2B)、2022(2B)。
一、二建教材重复程度：100%。2.3.3 防渗墙施工技术
教材内容：
1.防渗墙的类型
2.成槽机械
3.质量检查2.3.3 防渗墙施工技术
导
入
：2.3.3 防渗墙施工技术
1.防渗墙的类型2.3.3 防渗墙施工技术

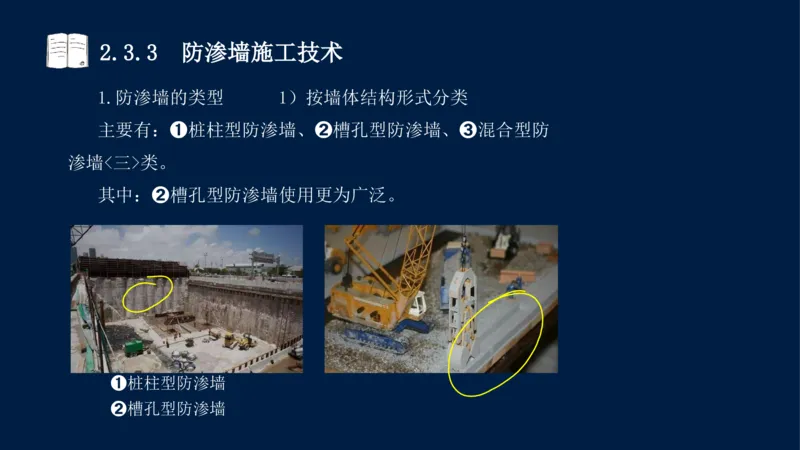

1.防渗墙的类型 1）按墙体结构形式分类
主要有：➊桩柱型防渗墙、➋槽孔型防渗墙、➌混合型防
渗墙<三>类。
其中：➋槽孔型防渗墙使用更为广泛。
➊桩柱型防渗墙
➋槽孔型防渗墙2.3.3 防渗墙施工技术
1.防渗墙的类型 1）按墙体结构形式分类
（b）
（c）
（a）
水工混凝土防渗墙的结构形式（1、2、3——槽孔编号）
（a）槽孔型防渗墙； （b）桩柱型防渗墙；（c）混合型防渗墙
；2.3.3 防渗墙施工技术
1.防渗墙的类型 2）按墙体材料分类
分为：➊普通混凝土防渗墙、➋钢筋混凝土防渗墙、➌黏
土混凝土防渗墙、➍塑性混凝土防渗墙、➎灰浆防渗墙。2.3.3 防渗墙施工技术

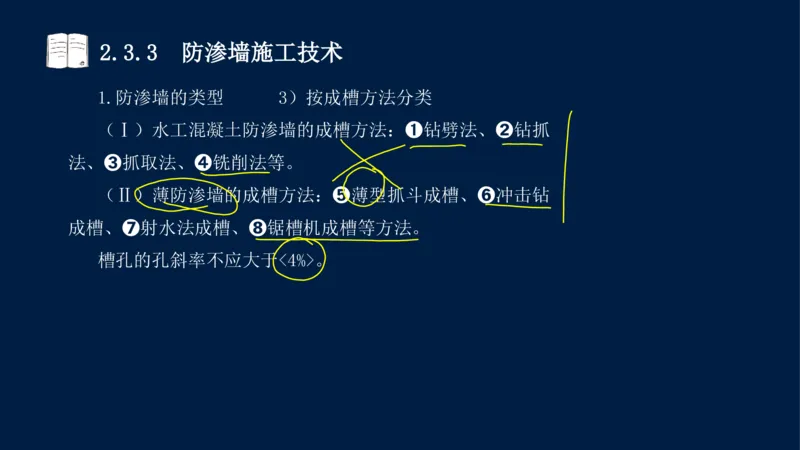

1.防渗墙的类型 3）按成槽方法分类
（Ⅰ）水工混凝土防渗墙的成槽方法：➊钻劈法、➋钻抓
法、➌抓取法、➍铣削法等。
（Ⅱ）薄防渗墙的成槽方法：➎薄型抓斗成槽、➏冲击钻
成槽、➐射水法成槽、➑锯槽机成槽等方法。
槽孔的孔斜率不应大于<4%>。2.3.3 防渗墙施工技术
1.防渗墙的类型 4）按布置方式分类
水工混凝土防渗墙按布置方式分，主要有➊嵌固式防渗墙、
➋悬挂式防渗墙、➌组合式防渗墙。2.3.3 防渗墙施工技术
2.成槽机械及施工工序2.3.3 防渗墙施工技术

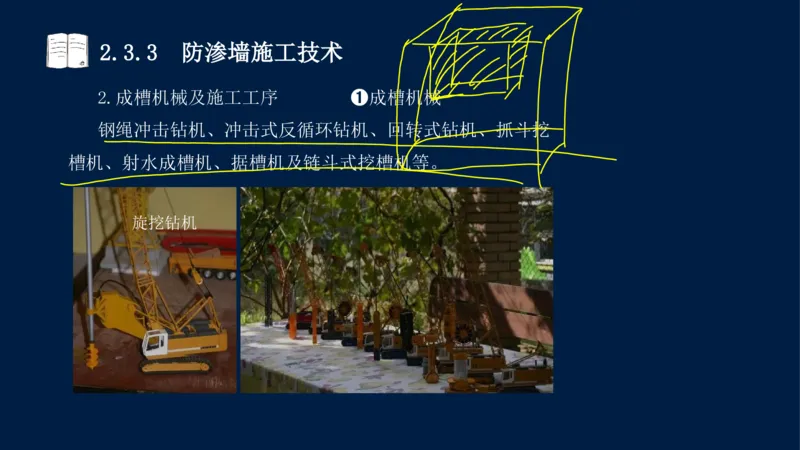

2.成槽机械及施工工序 ➊成槽机械
钢绳冲击钻机、冲击式反循环钻机、回转式钻机、抓斗挖
槽机、射水成槽机、据槽机及链斗式挖槽机等。
旋挖钻机2.3.3 防渗墙施工技术

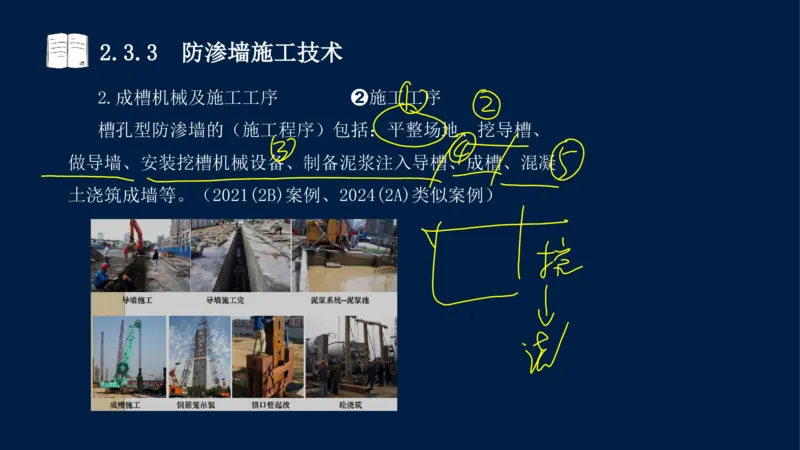

2.成槽机械及施工工序 ➋施工工序
槽孔型防渗墙的（施工程序）包括：平整场地、挖导槽、
做导墙、安装挖槽机械设备、制备泥浆注入导槽、成槽、混凝
土浇筑成墙等。（2021(2B)案例、2024(2A)类似案例）2.3.3 防渗墙施工技术
3.质量检查2.3.3 防渗墙施工技术
3.质量检查 0’.总说明、总框架
防渗墙质量检查程序应包括：➊工序质量检查（施工中）、
➋墙体质量检查（施工后）。（2021(1)考点）、（2022(2B)
案例）2.3.3 防渗墙施工技术

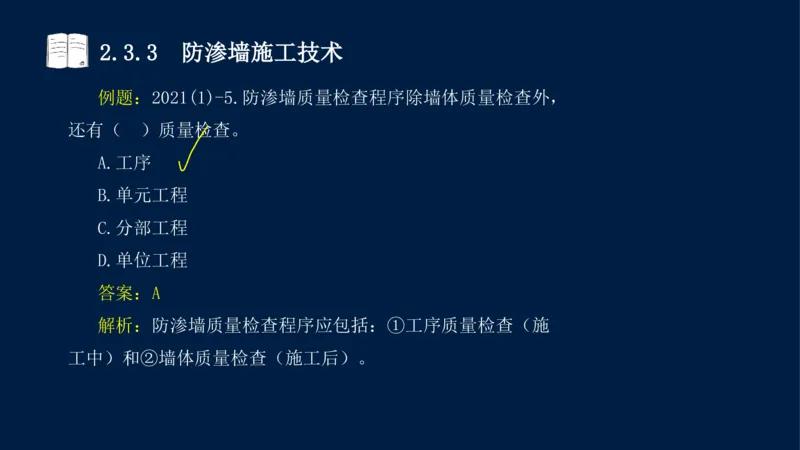

例题：2021(1)-5.防渗墙质量检查程序除墙体质量检查外，
还有（ ）质量检查。
A.工序
B.单元工程
C.分部工程
D.单位工程
答案：A
解析：防渗墙质量检查程序应包括：①工序质量检查（施
工中）和②墙体质量检查（施工后）。2.3.3 防渗墙施工技术
3.质量检查 ➊工序质量检查
工序质量检查应包括：①造孔、②终孔、③清孔、④接头
处理、⑤混凝土浇筑（包括钢筋笼、预埋件、观测仪器安装埋
设）等检查。2.3.3 防渗墙施工技术

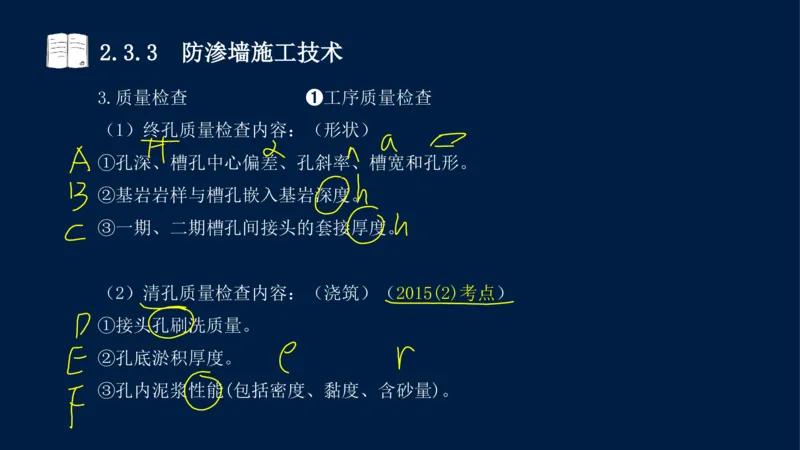

3.质量检查 ➊工序质量检查
（1）终孔质量检查内容：（形状）
①孔深、槽孔中心偏差、孔斜率、槽宽和孔形。
②基岩岩样与槽孔嵌入基岩深度。
③一期、二期槽孔间接头的套接厚度。
（2）清孔质量检查内容：（浇筑）（2015(2)考点）
①接头孔刷洗质量。
②孔底淤积厚度。
③孔内泥浆性能(包括密度、黏度、含砂量)。2.3.3 防渗墙施工技术

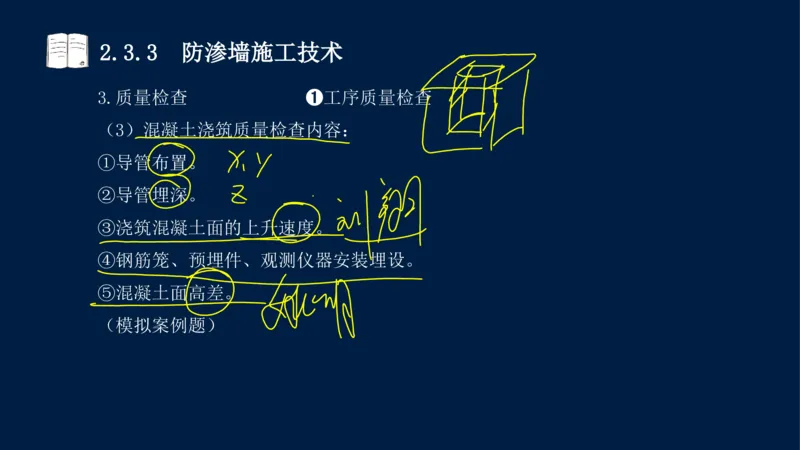

3.质量检查 ➊工序质量检查
（3）混凝土浇筑质量检查内容：
①导管布置。
②导管埋深。
③浇筑混凝土面的上升速度。
④钢筋笼、预埋件、观测仪器安装埋设。
⑤混凝土面高差。
（模拟案例题）2.3.3 防渗墙施工技术

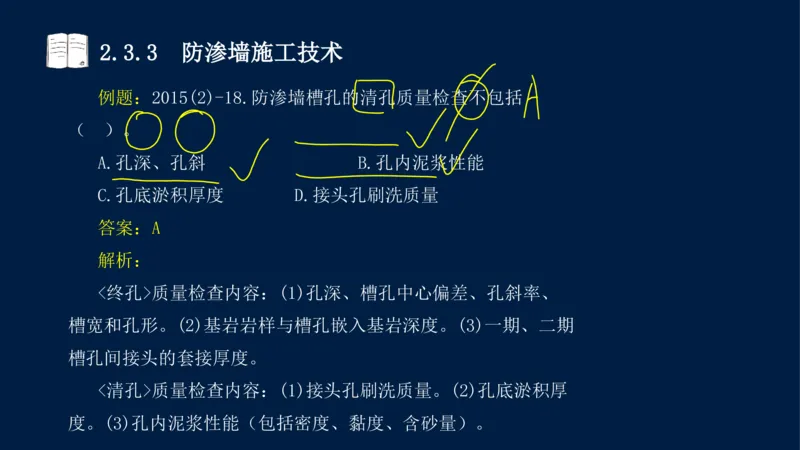

例题：2015(2)-18.防渗墙槽孔的清孔质量检查不包括
（ ）。
A.孔深、孔斜 B.孔内泥浆性能
C.孔底淤积厚度 D.接头孔刷洗质量
答案：A
解析：
<终孔>质量检查内容：(1)孔深、槽孔中心偏差、孔斜率、
槽宽和孔形。(2)基岩岩样与槽孔嵌入基岩深度。(3)一期、二期
槽孔间接头的套接厚度。
<清孔>质量检查内容：(1)接头孔刷洗质量。(2)孔底淤积厚
度。(3)孔内泥浆性能（包括密度、黏度、含砂量）。2.3.3 防渗墙施工技术
3.质量检查 ➋墙体质量检查
（4）墙体材料检查应遵循下列规定:
①现场取样。
②抗压强度试件（每个墙段）至少成型1组，大于500m3的
墙段至少成型2组；抗渗性能试件（每8~10个）墙段成型1组。
③<薄墙>抗压强度试件（每5个墙段）成型1组，抗渗性能
试件（每20个墙段）成型1组。
④...///。⑤...///。2.3.3 防渗墙施工技术

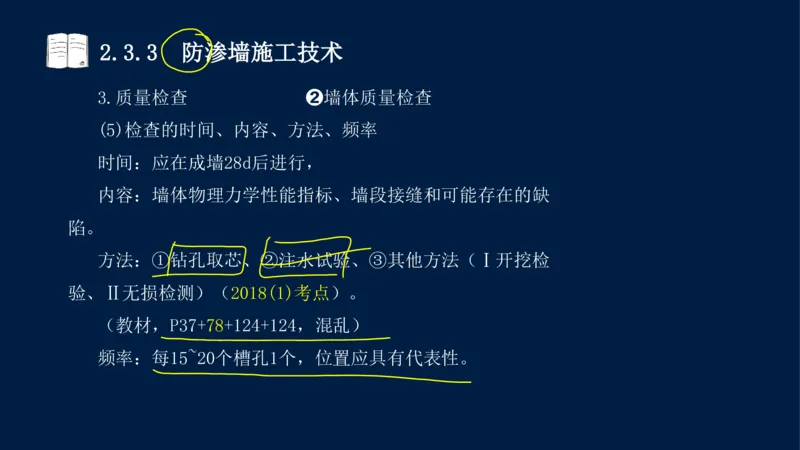

3.质量检查 ➋墙体质量检查
(5)检查的时间、内容、方法、频率
时间：应在成墙28d后进行，
内容：墙体物理力学性能指标、墙段接缝和可能存在的缺
陷。
方法：①钻孔取芯、②注水试验、③其他方法（Ⅰ开挖检
验、Ⅱ无损检测）（2018(1)考点）。
（教材，P37+78+124+124，混乱）
频率：每15~20个槽孔1个，位置应具有代表性。2.3.3 防渗墙施工技术
例题：2018(1)-22.混凝土防渗墙的检测方法包括（ ）。
A.开挖检验
B.取芯试验
C.注水试验
D.光照检验
E.无损检测
答案：ABCE（阅卷答案）
答案：BC（建议选择）
解析：混凝土防渗墙的检测方法：①钻孔取芯、②注水试
验、③其他方法（Ⅰ开挖检验、Ⅱ无损检测）。2.3.3 防渗墙施工技术
小结：2.3.3 防渗墙施工技术
小结：一<页>看尽长安花
1.防渗墙的类型【无】
2.成槽机械【案例】【➋21B<综Ⓐ>槽孔型流程、24A钻孔灌注桩流程】
3.质量检查【➊18检测方法、21什么检查、➋15清孔检查】
【案例】【➋22检查什么】2.3.3 防渗墙施工技术
