南通市 2019 年初中毕业、升学考试试卷物理
一、选择题
1.中国的高铁技术世界一流，如图所示是几枚硬币“静静”立于高速行驶列车的窗台上的照片，认为硬币
处于静止状态所选择的参照物是
A. 车内的座椅
B. 路边的树木
C. 窗外的楼房
D. 远处的高山
【答案】A
【解析】
【详解】硬币屹立不倒是因为硬币相对于高铁是静止的，此时选择的参考物可以是车内的座椅，故 A正确，
BCD错误。
2.下列实例中，属于内能转化为机械能的是
A. 弯折铁丝发烫
B. 臀部摩擦发热
C. 蒸汽顶起壶盖D. 压缩点燃棉花
【答案】C
【解析】
【详解】A．弯折铁丝发烫，是做功改变物体的内能，属于机械能转化为内能，故A不符合题意；
B．儿童沿滑梯滑下感到臀部发热是克服摩擦做功，所以是机械能转化为内能，故B不符合题意；
C．水壶中的水沸腾后，壶盖被水蒸气顶起是水蒸气的内能转化为壶盖的机械能，故C符合题意；
D ．压缩空气引火，是活塞对空气做功，是机械能转化为内能，故D不符合题意。

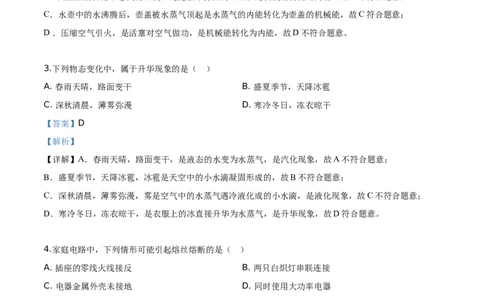

3.下列物态变化中，属于升华现象的是（ ）
A. 春雨天晴，路面变干 B. 盛夏季节，天降冰雹
C. 深秋清晨，薄雾弥漫 D. 寒冷冬日，冻衣晾干
【答案】D
【解析】
【详解】A．春雨天晴，路面变干，是液态的水变为水蒸气，是汽化现象，故A不符合题意；
B．盛夏季节，天降冰雹，冰雹是天空中的小水滴凝固形成的，故B不符合题意；
C．深秋清晨，薄雾弥漫，雾是空气中的水蒸气遇冷液化成的小水滴，是液化现象，故C不符合题意；
D．寒冷冬日，冻衣晾干，是衣服上的冰直接升华为水蒸气，是升华现象，故D符合题意。
4.家庭电路中，下列情形可能引起熔丝熔断的是（ ）
A. 插座的零线火线接反 B. 两只白炽灯串联连接
C. 电器金属外壳未接地 D. 同时使用大功率电器
【答案】D
【解析】
【详解】A．插座的零线火线接反，不会使电路中电流过大，不会引起保险丝熔断，故A不符合题意；
B．两只白炽灯串联连接，相当于增大电路中电阻，电流会变小，所以不会引起保险丝熔断，故B不符合
题意；
C．电器金属外壳未接地，人接触时容易发生触电事故，不会引起保险丝熔断，故C不符合题意；
D．同时使用大功率用电器，会使电路中电流过大，可能会引起保险丝熔断，故D符合题意。5.生活中的“不变”常蕴含丰富的物理道理，下列有关“不变”的判断正确的是（ ）
A. 一瓶煤油燃烧一半前后——煤油热值不变
B. 声音向远处传播过程中——声音响度不变
C. 酒精与水充分混合前后——体积之和不变
D. 物体远离平面镜过程中——物像间距不变
【答案】A
【解析】

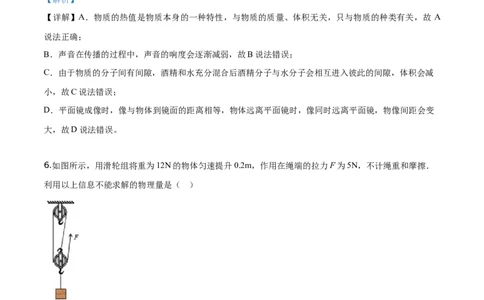

【详解】A．物质的热值是物质本身的一种特性，与物质的质量、体积无关，只与物质的种类有关，故 A
说法正确；
B．声音在传播的过程中，声音的响度会逐渐减弱，故B说法错误；
C．由于物质的分子间有间隙，酒精和水充分混合后酒精分子与水分子会相互进入彼此的间隙，体积会减
小，故C说法错误；
D．平面镜成像时，像与物体到镜面的距离相等，物体远离平面镜时，像同时远离平面镜，物像间距会变
大，故D说法错误。
6.如图所示，用滑轮组将重为12N的物体匀速提升0.2m，作用在绳端的拉力F为5N，不计绳重和摩擦．
利用以上信息不能求解的物理量是（ ）
A. 拉力的功率 B. 动滑轮的重力
C. 滑轮组的额外功 D. 滑轮组的机械效率
【答案】A
【解析】
【详解】A．题中给出了拉力的大小和物体提升的距离，可以得出拉力做的功，由于没有给出时间，故不
能计算出拉力的功率大小，故A符合题意；BCD．题中给出了物体的重力、绳子自由端的拉力、物体提高的距离，可以求有用功、总功，从而可求额
外功，故可计算出动滑轮的重力，也可以求出滑轮组的机械效率，故BCD不符合题意。
7.如图，将装有适量水 的小玻璃瓶瓶口向下，使其漂浮在大塑料瓶内的水面上，拧紧大瓶瓶盖，通过改变
作用在大瓶侧面的压力大小，实现小瓶的浮与沉．则（ ）

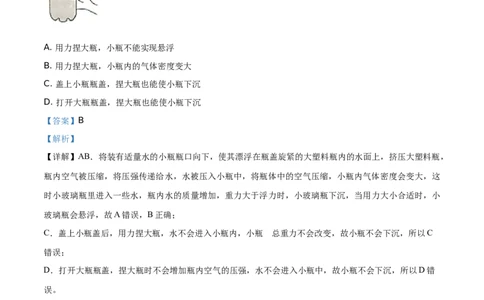

A. 用力捏大瓶，小瓶不能实现悬浮
B. 用力捏大瓶，小瓶内的气体密度变大
C. 盖上小瓶瓶盖，捏大瓶也能使小瓶下沉
D. 打开大瓶瓶盖，捏大瓶也能使小瓶下沉
【答案】B
【解析】
【详解】AB．将装有适量水的小瓶瓶口向下，使其漂浮在瓶盖旋紧的大塑料瓶内的水面上，挤压大塑料瓶，
瓶内空气被压缩，将压强传递给水，水被压入小瓶中，将瓶体中的空气压缩，小瓶内气体密度会变大，这
时小玻璃瓶里进入一些水，瓶内水的质量增加，重力大于浮力时，小玻璃瓶下沉，当用力大小合适时，小
玻璃瓶会悬浮，故A错误，B正确；
C．盖上小瓶盖后，用力捏大瓶，水不会进入小瓶内，小瓶 的总重力不会改变，故小瓶不会下沉，所以C
错误；
D．打开大瓶瓶盖，捏大瓶时不会增加瓶内空气的压强，水不会进入小瓶中，故小瓶不会下沉，所以D错
误。
8.如图，轻质弹簧竖直放置，下端固定于地面，上端位于O点时弹簧恰好不发生形变。现将一小球放在弹
簧上端，再用力向下把小球压至图中A位置后由静止释放，小球将竖直向上运动并脱离弹簧，不计空气阻
力，则小球（ ）A. 运动至最高点时，受平衡力作用
B. 被释放瞬间，所受重力大于弹簧弹力
C. 从A点向上运动过程中，速度先增大后减小
D. 从O点向上运动过程中，重力势能转化为动能
【答案】C
【解析】
【详解】A．小球脱离弹簧运动到最高点时，小球只受到重力的作用，所以不是受平衡力作用，故 A说法
错误；
B．由于用力向下把小球压至图中A位置后由静止释放，所以此时弹簧对小球的弹力等于小球重力加上向
下的压力，故B说法错误；
C．小球在A点时受到向上的弹力最大，从A到O的过程中弹力逐渐减小，然后小球脱离弹簧，不再受弹
力作用，所以小球速度先增大后减小，故C说法正确；
D．小球从O点向上运动过程中，速度逐渐减小，高度不断增大，动能转化为重力势能，故D说法错误。
9.小红坐在匀速行驶的小汽车内，发现前方路旁停着一辆普通大客车，观测到自己经过大客车的时间约为
1s，则小汽车的速度最接近于（ ）
A. 10km/h B. 40km/h C. 70km/h D. 100km/h
【答案】B
【解析】
【详解】大客车的长度接近10m，以大客车为参照物，小汽车运动的路程约为10m，小汽车相对于大客车
的速度v= = =10m/s=36km/h，故ACD不符合实际，B最接近实际。
10.图示电路中，电源为恒功率电源，工作时输出的总功率大小恒定，R 为定值电阻．移动滑动变阻器R
1 2的滑片P，下列表示通过R 的电流I，通过R 的电流I 随电流表示数的倒数 变化的关系图线中，可能正
1 1 2 2
确的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】由题意可知，电源为恒功率电源，工作时输出的总功率大小恒定，即 P=UI恒定不变，由于R 与
1
R 并联，故I=I+I ，当电流表示数减小时（即 增大），电源输出电压会增大，通过R 的电流I 会增大，
2 1 2 1 1
此时通过变阻器R 的电流I 会减小，由于R 是定值电阻，所以图像应为一条直线，R 是滑动变阻器，图像
2 2 1 2
应是曲线，故B选项正确，ACD错误。
二、非选择题
11.北斗卫星导航系统与地面光纤通信共同组成现代通信，将于2020年实现全球覆盖．卫星利用太阳能电池板获得能量，太阳能属于________能源．卫星是使用_______与地面站通信的，而光纤传递信息利用了
光的__________（选填“反射”或“直线传播”）原理．
【答案】 (1). 可再生 (2). 电磁波 (3). 反射
【解析】
【详解】第一空．太阳能取之不尽用之不竭，属于可再生能源；
第二空．太空中没有空气，是真空，所以我国研发的北斗卫星导航系统是利用电磁波传递信息，从而实现
与地面通信的；
第三空．光纤通信是利用激光从光纤的一端射入，在内壁上多次反射后在另一端放射出来，然后在接收端，
检测器收到光信号后把它变换成电信号，经解调后恢复原信息，利用了光的反射。
12.用天平测量体积为30cm3的实心物块的质量，天平右盘中的砝码及游码的示数如图甲，则物块的密度为
________g/cm3．将物块浸没在水中，物块受到的浮力为_______N．如图乙所示，把该物块放入盛有另一
种液体的烧杯中，液体对杯底的压强将______；物块恰好处于悬浮状态，则液体的密度为_______g/cm3．
（g取10N/kg）
【答案】 (1). 1.2 (2). 0.3 (3). 增大 (4). 1.2
【解析】
【详解】第一空．由图甲可知物体的质量m=20g+10g+5g+1g=36g，物体的密度：
ρ= = =1.2g/cm3；
第二空．物体浸没在水中受到的浮力：
F =ρ gV =1.0×103kg/m3×10N/kg×30×10-6m3=0.3N；
浮 水 排
第三空．把该物块放入盛有另一种液体的烧杯中，烧杯中的液面上升，液体深度增大，由p=ρgh可知，液
体对杯底的压强将增大；
第四空．物块处于悬浮，根据物体的浮沉条件可知液体密度等于物块的密度等于1.2g/cm3。13.某款家用吸尘器额定电压为220V，额定电流为4A，吸尘器能吸取灰尘是利用了_______．吸尘器的额
定功率为_________W，正常工作15min，使标有“800imp/（kW· h）”的电能表指示灯共闪烁______次．若
吸尘器正常工作时，电动机的发热功率为32W，则电动机线圈的电阻为_________Ω．
【答案】 (1). 大气压 (2). 880 (3). 176 (4). 2
【解析】
【详解】第一空．吸尘器工作时，电动机带动风扇转动，使吸尘器内空气流速增大气压减小，灰尘在外界
大气压作用下被吸进吸尘器内；
第二空．吸尘器的额定功率：
P=UI=220V×4A=880W；
第三空．正常工作15min，消耗电能：
W=Pt=0.88kW×15× h=0.22kW•h，
电能表指示灯共闪烁的次数为：800imp/(kW•h)×0.22kW•h=176imp；
第四空．由P=I2R得电动机线圈的电阻：
R= = =2Ω。
14.共享单车是绿色环保的交通工具．用车前需手机扫码解锁，如强行开锁则会报警．开锁和报警所需电
能由自行车传动放电提供．
（1）车锁外壳应采用硬度较________的材料；骑行时车轮带动发电机发电将________能转化为电能，车
轮获得向前动力的同时也将地面的沙尘向后扬起，说明_________．
（2）单车和小明的总重600N，小明骑单车时，车胎与地面接触的总面积为4.0×10-3m2，则车辆对地面的
压强为________Pa．
（3）单车报警控制电路的原理图如图．电源电压为4.0V，R 为定值电阻，R为压敏电阻，阻值与所受压
0
力F的大小关系为R=10—0.3F（Ω）．当F=0时电路电流I=0.25A；当I≥0.4A时会报警．则报警时压敏电
阻受到的压力至少为_________N．
【答案】 (1). 大 (2). 机械能 (3). 力的作用是相互的 (4). 1.5×105 (5). 20【解析】
【详解】第一空．共享单车的车锁要做得结实，故应该采用硬度较大的材料；
第二空．骑行时车轮带动发电机发电，消耗了机械能得到了电能，是将机械能转化为电能；
第三空．车轮给地面一个向后的力，同时地面给车轮一个向前的力，车轮获得向前动力的同时也将地面的
沙尘向后扬起，说明物体间力的作用是相互的；
第四空．车辆对地面的压强：
p= = =1.5×105Pa；
第五空．由图知R 与R串联，当F=0时电路电流I=0.25A，电阻R = = =16Ω，R=10Ω，
0 总
R=16Ω-10Ω=6Ω，当I=0.4A时，R′ = =10Ω，此时压敏电阻R=10Ω-6Ω=4Ω，即4=10-0.3F，解得
0 总
F=20N。
15.小华用同一个凸透镜进行如下探究．
（1）将凸透镜正对太阳，调节凸透镜下方白纸 的位置，直至白纸上出现一最小最亮的光斑，实验示意图
如图甲所示，则该透镜的焦距为________cm．将发光小灯泡、凸透镜和光屏如图乙放置，光屏上呈现一个
圆形光斑，若将光屏向右移动，光斑大小将________．
（2）凸透镜和光屏的位置如图乙所示，移去小灯泡，将点燃的蜡烛放置于光具座的15cm刻度处，将光屏
向________移动一段合适的距离，能在光屏上得到烛焰清晰倒立、_______的实像；小华发现屏上的像时
而清晰时而模糊，请分析造成这一现象的可能原因：________．
【答案】 (1). 10.0 (2). 不变 (3). 右 (4). 放大 (5). 蜡焰在晃动
【解析】
【详解】第一空．当太阳光在白纸上出现最小最亮的光斑时，白纸到凸透镜的距离为焦距，即此凸透镜焦距是10cm；
第二空．由图乙知小灯泡正好处于凸透镜焦点上，所以经凸透镜折射后成一束平行光线，若将光屏向右移
动，光斑大小不变；
第三空、第四空．将点燃 的蜡烛放置于光具座的15cm刻度处，即蜡烛处于一倍焦距和二倍焦距之间，此
时像距大于二倍焦距，故将光屏向右移动一段合适的距离，能在光屏上得到烛焰清晰倒立、放大的实像；
第五空．屏上的像时而清晰时而模糊，是由于烛焰在不停的晃动造成的。
16.如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图．
（ ）
【答案】
【解析】
【详解】小球A处于静止状态，受平衡力的作用，即重力G和排斥力F，如图所示：
17.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．
（ ）【答案】
【解析】
【详解】先过入射点作出法线，根据反射光线、入射光线分居法线两侧，反射角等于入射角，在法线左侧
的水中作出反射光线；根据光的折射定律，光从水中斜射入空气时，折射角大于入射角，折射光线与入射
光线在两种介质中，在法线左侧的空气中作出折射光线，如图所示：
18.如图，O为轻质杠杆的支点，左端挂一重物，杠杆在图示位置平衡，请作出最小动力F 的示意图和阻
1
力的力臂l．
2
（ ）
【答案】
【解析】
【详解】由杠杆平衡条件可知，在阻力与阻力臂一定时，动力臂越大，动力越小，由图示可知，最大动力臂是OA，最小作用力过A垂直于OA斜向下，重力是阻力，O为支点，点O到物体重力G的垂线段就是阻
力的力臂，如图所示：
19.一新型无人驾驶电动汽车的质量为1.6×103kg．性能测试时，汽车在平直的公路上匀速行驶6.0×103m
用时300s，共消耗电能1.2×107J，测得电机输出的机械功率为3.2×104W，g取10N/kg．求：
（1）汽车的重力；
（2）汽车电机的效率；
（3）汽车受到的阻力．
【答案】（1）1.6×104N；（2）80%；（3）1600N．
【解析】
【详解】（1）．汽车的重力：
G=mg=1.6×103kg×10N/kg=1.6×104N；
（2）．汽车电机做的功：
W=Pt=3.2×104W×300s=9.6×106J，
汽车电机的效率：
η= ×100%= ×100%=80%；
（3）．由W=Fs得：
F= = =1600N，
由于汽车匀速行驶，受到的阻力等于牵引力，所以汽车受到的阻力：
f=F=1600N。
答：（1）．汽车的重力是1.6×104N；
（2）．汽车电机的效率是80%；
（3）．汽车受到的阻力是1600N。20.图示电路中，电源电压恒定，定值电阻电阻R=10Ω，滑动变阻器R标有“50Ω 1.0A”．把滑片P移至
0
某一位置，闭合S，当S 分别断开和接“1”时，电流表示数分别为0.4A和0.6A．
1 2
（1）求电源电压；
（2）求开关S 接“1”时，滑动变阻器10s内消耗的电能；
2
（3）用量程为0~3V的电压表替换电流表，S 改接“2”，闭合S，移动滑片P，求R 的电功率的最小值．
2 1 0
【答案】（1）4V；（2）8J；（3）0.1W。
【解析】
【详解】由题知，当S 闭合，S 断开时，是R 的简单电路，此时电流表为0.4A；当S 闭合，S 接“1”时，
1 2 0 1 2
R 与R并联，电流表测干路电流，此时电流表为0.6A；
0
（1）．电源电压：
U=IR=0.4A×10Ω=4V；
0 0
（2）．开关S 接“1”时，通过滑动变阻器的电流为：
2
I=0.6A-0.4A=0.2A，
滑动变阻器10s内消耗的电能：
W=UIt=4V×0.2A×10s=8J；
（3）．用量程为0~3V的电压表替换电流表，S 改接“2”，闭合S 时，R 与R串联，电压表测变阻器R的
2 1 0
电压，当变阻器接入阻值为0时，电压表示数为0，R 电功率最大，调节滑片P当电压表示数达到3V时，
0
电阻R 消耗功率最小，根据串联电路电压分配与电阻成正比可知，此时变阻器R的电阻为R 的3倍（即
0 0
R=30Ω），此时电路中电流：
I′= = =0.1A，
R 的功率：
0
P =UI′=(4V-3V)×0.1A=0.1W。
小 0
答：（1）．电源电压是4V；
（2）．开关S 接“1”时，滑动变阻器10s内消耗的电能是8J；
2
（3）．用量程为0~3V的电压表替换电流表，S 改接“2”，闭合S，移动滑片P，R 的电功率的最小值是
2 1 0
0.1W。21.将几十个小彩灯串联后接在照明电路上，形成一串五光十色的彩灯带，当其中一个小彩灯灯丝烧断后，
彩灯带却不会熄灭，其原因是：小彩灯内有一根表面涂有绝缘物质的细金属丝与灯丝并联．当灯丝正常发
光时，金属丝与灯丝支架不导通；当灯丝烧断时，金属丝与灯丝支架瞬间导通，其他小彩灯仍能发光．为
探究小彩灯的这一结构，小明找来额定电压为5V的小彩灯进行实验．
（1）请用笔画线代替导线，在甲图中将实物电路连接完整．
（ ）
（2）正确连接电路，闭合开关，发现灯不亮，电流表有示数，电压表无示数，则电路故障的原因是
_________．
（3）排除故障，正确操作测得实验数据及现象记录如下表．
①小彩灯的额定功率为_________W；
②在图乙中，作出灯丝烧断前的I-U关系图像；
（ ）
③分析图像可知；小彩灯的电阻随着其两端电压的增大而________．
（4）实验中发现，灯丝烧断后，小彩灯并没有导通，其原因可能是___________．
【答案】 (1). (2). 灯泡短路 (3). 1 (4).(5). 增大 (6). 没有达到一定的电压，金属丝上的绝缘材
料仍没有被击穿
【解析】
【详解】第一空．滑动变阻器采取“一上一下”的连接方式，电压表与小彩灯并联，根据题意应接0—15V
的量程，电路图如下：
第二空．正确连接电路，闭合开关，发现灯不亮，电流表有示数，电压表无示数，说明电路是通路，电压
表被短路，电路故障是灯泡短路；
第三空．小彩灯额定电压是5V，查表知此时电流是0.20A，小彩灯的额定功率：
P=UI=5V×0.2A=1W；
第四空．根据表中数据在图乙中描点连线，得丝烧断前的I-U关系图像如下：
第五空．由图像可知I-U图像不是一条直线，而是一条曲线，故可知灯泡电阻随其两端电压 的增大而增大；
第六空．实验中发现，灯丝烧断后，小彩灯并没有导通，其原因可能是没有达到一定的电压，金属丝上的
绝缘材料仍没有被击穿，故没有导通。
22.铁板文蛤是南通的特色佳肴，由文蛤、佐料放在经加热发烫的铁板上制作而成，在体积相同的条件下，
餐馆会尽量选择热容量大的炊具．热容量的定义是：物体的温度升高（或降低）1℃吸收（或放出）的热
量．查阅资料知道：物体的热容量与物体的质量和物质的比热容有关，由此同学们对相同体积物体的热容
量作如下猜想：猜想1：物体的质量越大则物体的热容量越大；
猜想2：物质的比热容越大则物体的热容量越大．
同学们先用图甲所示装置，将体积相同的四个不同金属块浸没在烧杯内的水中，将水加热至沸腾，用温度
计测出水的温度，示数如图乙；将四个金属块同时从水中取出，快速放入四个相同的保温杯中，杯中盛有
质量和初温（约20℃）均相同的水，过一段时间后分别测出保温杯内水的末温，收集记录的数据如下表．
（1）安装装置时应先固定线夹_______（选填“A”或“B”）；图乙温度计示数为_______℃．
（2）由表中数据可知：若金属块放出的热量完全被水吸收，则吸收热量最多的是放入了金属________的
杯中的水；热容量最大的是_________金属块．
（3）分析数据可判断：猜想1、猜想2都是_______的．请选择猜想1或猜想2，说出你对该猜想作出上述
判断的理由：______________________．
（4）请用热容量这个物理量，给比热容下定义：________________．
【答案】 (1). B (2). 99 (3). 铁 (4). 铁 (5). 错误 (6). 猜想1：铁的热容量最大，但是
铁的质量不是很大，铁的比热容不是最大 (7). 物体的热容量与质量之比
【解析】
【详解】第一空．用酒精灯加热时，由于酒精灯的高度是固定的，所以安装装置时应先固定线夹B；
第二空．图乙中温度计的分度值是1℃，示数是99℃；第三空．从表中数据可知，放入铁块的烧杯中水的末温最高，为48.1℃，
第四空．由于放入铁块的水的末温最高，说明铁块放出的热量最多，即热容量最大的是铁块；
第五空．分析数据可知，质量最大的铅块其热容量不是最大，比热容最大的铝块其热容量不是最大，故猜
想1、猜想2都是错误的；
第六空．猜想1：由数据可知，铁块的热容量最大，但是铁块的质量不是最大的，故猜想1错误；猜想2：
由数据可知，铁块的热容量最大，但是铁的比热容不是最大的，故猜想2错误；
第七空．物体的热容量与物体的质量之比叫做物质的比热容。
23.阅读短文，回答问题．
地铁
南通即将进入地铁时代．乘坐地铁需文明出行、确保安全．地铁站的站台上标有黄色警戒线；乘客应留意
车厢内红、绿色的线路指示灯．手持式安检仪用于检测乘客是否携带违禁金属物品，工作人员能根据安检
仪发出低沉或尖锐的警报声，判断金属物品的大小；手持式安检仪的电池容量为2×103mAh，额定电压为
9V，额定功率为0.36W，电池容量指放电电流与放电总时间的乘积；当剩余电量减为电池容量的10%时，
安检仪不能正常工作．
图甲为另一种安检仪的原理模型，固定的矩形虚线区域内存在方向竖直向上的磁场，宽度为0.6m．边长
0.2m的正方形金属线圈abcd放在水平传送带上，可随传送带一起以速度v匀速运动．线圈进、出磁场过程
中会产生电流，从而线圈会受到大小随线圈速度增大而增大、方向水平的磁场力作用，因此线圈与传送带
间也存在摩擦力；运动过程中线圈整体处于磁场中时，线圈中无电流产生．在线圈与传送带间无相对滑动
时，传送带克服线圈摩擦力做功的功率P与对应的速度v的数据如下表．
（1）候车时乘客越过黄色警戒线会有危险，那是因为流体的流速越大，压强越_________；有乘客手捧鲜花进入车厢，所有乘客都闻到了花香，这是因为分子在________．
（2）下列说法中，正确的是_________．
A．手持式安检仪也能检测出酒精等易燃违禁物品
B．通过手持式安检仪报警声的音调可判断金属物大小
C．站立的乘客拉住扶手是为了避免受惯性作用造成伤害
D．佩戴紫色眼镜的乘客也能准确辨别出线路指示灯的颜色
（3）手持式安检仪正常工作时的电流为____mA；电池充满电后，安检仪能正常工作的最长时间为
_____h．
（4）分析表中数据，当传送带速度为0.5m/s时，传送带克服线圈摩擦力做功的功率P=_______W；线圈进
入磁场时受到的摩擦力f与传送带匀速运动的速度v的变化关系如图乙所示，则当v>________m/s时线圈将
在传送带上滑动．
（5）设传送带的速度保持0.2m/s不变．已知线圈的bc边进入磁场时，bc边受到的磁场力方向水平向左，
当bc边出磁场时，由于ad边受到磁场力作用，线圈会受到方向水平向____（选填“左”或“右”）的摩
擦力的作用；将多个与图甲中相同的线圈每隔相同时间△t从传送带的左端逐一释放，释放后线圈即与传
送带保持0.2m/s的速度一起运动．则△t =_______s时，一段时间后，传送带就会不间断的受到一个线圈的
摩擦力作用．
【答案】 (1). 小 (2). 做无规则运动 (3). B (4). 40 (5). 45 (6). 0.1 (7). 1.5 (8). 右
(9). 0.6
【解析】
【详解】第一空．流体与流速的关系：流体的流速越大，压强越小；
第二空．物质是由分子组成的，分子在不停的做无规则运动，乘客闻到花香，是因为分子在做无规则运动；
第三空．A．手持式安检仪只能检测出是否携带违禁金属物品，不能检测酒精等易燃违禁物品；故A错误；
B．由材料可知，通过手持式安检仪报警声的音调可判断金属物大小，故B正确；
C．站立的乘客拉住扶手是为了防止惯性带来的危害，惯性不是力，不能说受惯性作用，故C错误；
D．紫色眼镜只有紫色光能够通过眼镜进入眼睛，所以看到的物体颜色是紫色，故D错误。
第四空．手持式安检仪正常工作时的电流：
I= = =0.04A=40mA；
第五空．安检仪能正常工作的最长时间是：t= =45h；
第六空．分析表中数据可知，传送带克服线圈摩擦力做功的功率P与对应的速度v的关系为：P=0.4v2，当
v=0.5m/s时，P=0.4×(0.5m/s)2=0.1W；
第七空．由图像可知当速度v增大到1.5m/s时，摩擦力为0.6N不在增大，所以当速度v>1.5m/s时线圈将在
传送带上滑动；
第八空．线圈的bc边进入磁场时，bc边受到的磁场力方向水平向左，当bc边出磁场时，ad边切割磁感线
方向与bc边相同，受到的磁场力方向水平向左，线圈受到摩擦力向右；
第九空．磁场宽度0.6m，正方形边长0.2m，只有当一个边切割磁感线时，才有感应电流，才受到磁场力
的作用，才有摩擦力，所以至少三个线圈相连，因为速度为0.2m/s，线圈通过磁场的时间为t=
=3s，而从传送带左端释放线圈，到磁场右端的距离为1.2m，需要再释放5个线圈，所以时间间隔为△t=
=0.6s。
