2022 年“山水联盟”开学联考
技术学科 试题
考生须知：
1. 本卷满分 100 分，考试时间 90 分钟；
2. 答题前，在答题卷指定区域填写班级、姓名、考场号、座位号及准考证号并填涂相应数字；
3. 所有答案必须写在答题卷上，写在试卷上无效；
4. 考试结束后，只需上交答题卷。
第一部分 信息技术（共50 分）

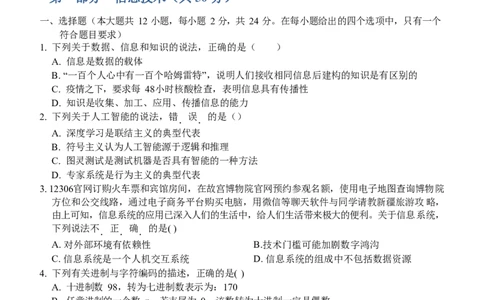

一、选择题（本大题共 12 小题，每小题 2 分，共 24 分。在每小题给出的四个选项中，只有一个
符合题目要求）
1. 下列关于数据、信息和知识的说法，正确的是（ ）
A. 信息是数据的载体
B.“一百个人心中有一百个哈姆雷特”，说明人们接收相同信息后建构的知识是有区别的
C. 疫情之下，要求每 48小时核酸检查，表明信息具有传播性
D. 知识是收集、加工、应用、传播信息的能力
2. 下列关于人工智能的说法，错 误 的是（）
． ．
A. 深度学习是联结主义的典型代表
B. 符号主义认为人工智能源于逻辑和推理
C. 图灵测试是测试机器是否具有智能的一种方法
D. 专家系统是行为主义的典型代表
3.12306官网订购火车票和宾馆房间，在故宫博物院官网预约参观名额，使用电子地图查询博物院
方位和公交线路，通过电子商务平台购买电脑，用微信等聊天软件与同学请教新疆旅游攻略，
由上可知，信息系统的应用已深入人们的生活中，给人们生活带来极大的便利。关于信息系统，
下列说法不 正 确 的是( )
． ． ．
A. 对外部环境有依赖性 B.技术门槛可能加剧数字鸿沟
C. 信息系统是一个人机交互系统 D. 信息系统的组成中不包括数据资源
4. 下列有关进制与字符编码的描述，正确的是( )
A. 十进制数 98，转为七进制数表示为：170
B. 任意进制的一个数 n，若末尾为 0，该数转为十进制一定是偶数
C. 用 n 位二进制数给 m种不同的信息编码，则必满足 2＾n≥m
D. 汉字在计算机内部编码采用十六进制编码，英文字符在计算机内部ASCII编码
5. 以下关于计算机软硬件说法正确的是( )
A. 中央处理器（CPU）主要由运算器和控制器组成
B. 断电后，计算机中只读存储器（ROM）中的信息会丢失
C. 计算机软件可分为系统软件、应用软件和工具软件
D. 常用的计算机操作系统有 Windows、iOS、Android、sqlite 等
6. 一个时长为１小时、4096×2160 像素、24 位真彩色、30帧/秒的未经压缩的 AVI格式无声 4K
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
1视频文件，压缩为MP4格式后的文件大小约为2.67GB，则其压缩比约为( )
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
3A. 4:1 B. 150:1 C.1000:1 D. 750:1
7. 某算法的流程图如图，以下说法中不 正 确 的是( )
． ． ．
A. 程序运行结束后，s的值是 945
B. 循环共进行了 5次
C. 程序结束后，i的值是 12
D.i<=10 执行的次数是 6次
８.小明用身份证在火车站检票口轻轻一刷，闸机门打开并顺
利通过。这是应用了物联网技术中的( )
A. 二维码识别技术 B. 无线传感技术
C.RFID射频识别技术 D.嵌入式系统技术

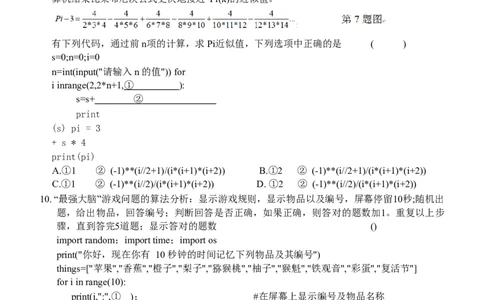

9. 使用 Nilakantha级数可用于计算 Pi(π) 的无穷级数，它的计
算机结果比莱布尼茨公式更快地接近 Pi(π)的近似值。
有下列代码，通过前n项的计算，求Pi近似值，下列选项中正确的是 ( )
s=0;n=0;i=0
n=int(input("请输入n 的值")) for
i inrange(2,2*n+1, ① ):
s=s+ ②
print
(s) pi = 3
+ s * 4
print(pi)
A.①1 ② (-1)**(i//2+1)/(i*(i+1)*(i+2)) B.①2 ② (-1)**(i//2+1)/(i*(i+1)*(i+2))
C.①1 ② (-1)**(i//2)/(i*(i+1)*(i+2)) D. ①2 ② (-1)**(i//2)/(i*(i+1)*(i+2))
10.“最强大脑”游戏问题的算法分析：显示游戏规则，显示物品以及编号，屏幕停留10秒;随机出
题，给出物品，回答编号；判断回答是否正确，如果正确，则答对的题数加1。重复以上步
骤，直到答完5道题；显示答对的题数 ()
import random；import time；import os
print("你好，现在你有 10 秒钟的时间记忆下列物品及其编号")
things=["苹果","香蕉","橙子","梨子","猕猴桃","柚子","猴魁","铁观音","彩蛋","复活节"]
for i in range(10):
print(i,":",① )； #在屏幕上显示编号及物品名称
time.sleep(10) #延时10 秒
os. system("cls") #清屏幕，隐去编号及物品
n=0 #记录答对的题数，初值为 0
t2=random. sample(② ,5) #随机抽出 5 个物品
for iin t2: #出 5题
ans=int(input(i+"的编号是:")) #输入编号答题
if i==③：
n=n+1 #如果回答正确，答对的题数加1
print("\n你一共答对了",n,"次") #屏幕显示答对的题数
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
4input("\n 按回车键结束程序")
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
5A. ①things[i] ② things ③ things[ans]
B. ①things ② things ③ things[i]
C. ①things[i] ②things[i] ③ things[ans]
D. ①things[ans] ②things[ans] ③ things[i]
11. 有如下 Python程序代码：
s="ABCDEF";head=0;tail=0
que=[""]*100
for i in range(len(s)):
if i%2==0:
que[tail]=s[i]
else:
que[tail]=s[len(s)-i]
tail=tail+1
for i in range(len(s)):
print(que[head],end="")
head=head+1
以上程序运行后，打印出列表的情况是： ( )
A.ABCDEF B.FEDCBA C.ACEFDB D.AFCDEB
12. 有如下程序段：
import random
a=[0]*6
for i inrange(6):
a[i]=random. randint(1,5)*2+1
i=0
while i<5:
if a[i]>a[i+1]:
a[i],a[i+1]=a[i+1],a[i]
else:
a[i]+=1
i+=1
print(a)
以上程序运行后，列表a的值可能是： ( )
A. [2,5,10,10,10,9] B. [3,8,7,13,3,9] C. [8, 12, 3, 5, 3, 11] D.[6,10,9,7,10,8]
二、非选择题（本题共四大题，共计 26 分，其中 13 题 6 分，14 题 4 分，15 题 8 分，16 题
8 分）
13. 某商场开业不久，老板为研判商场运营情况，调取了最近一个月的商品销售情况，如下表
如示。老板想知道哪些商品卖的多，哪些商品产生的利润多，同时为表彰先进，需统计每
个员工销售商品数量，并做成图表，现老板高薪聘请你为运营总监，要求你设计 python程
序，完成上述功能。
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
6第 13 题图１
第 13 题 图 2 第 13 题 图 3 import
pandas as pd
import matplotlib. pyplot as plt
pd. set_option('display. unicode. ambiguous_as_wide',True) #处理列数据无法对齐的情况
pd. set_option('display. unicode. east_asian_width',True)
plt. rcParams['font. sans-serif'] = 'simhei' #图表显示中文字体
df=pd.read_csv("sale. csv",encoding="gbk") #导入待处理CSV文件
#修改第 1 行显示器的销售人员为“毕春艳
①
#计算出每一笔业业务利润的情况
df["利润"]=(df["单品售价"]-df["单品进价"])*df["销售数量"]
#按"商品名称"统计本月"销售数量","利润"的总和
df1= ②
#筛选出本月赚钱较多的前 3 种商品
print(③ )
#同理，统计同种商品的月销量，代码略
#统计本月每一位销售人员的商品销售数量
df2=df. groupby("销售人员",as_index=False)["销售数量"]. sum()
#筛选出本月销售数量>25 或销售数量<10 的销售人员
print( ④ )
#以垂直柱形图的形式统计显示所有销售员的业绩
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
9x=⑤
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
1y=df2["销售数量"]
plt. figure(figsize=(8,4))
plt. title("商场运营情况分析")
plt. bar(x,y,label="销售人员业绩图",color="r")
plt. legend( )
plt. show()
14. 小方在学习了信息化系统搭建知识后，很想为家乡做点实事，考虑到家乡每年都会防汛抗
旱，她在市应急支援局做了调研，开发了本地的“数字智讯”系统，实现通过互联网获取各
采样点的温度、湿度、风力等数据，并根据一定的阅值自动触发调节系统和报警装置，该
系统的架构如第 14题图所示：
信息采集终端部分代码如下：
IP="202. 101. 190. 111"；PORT="8080"；SSID="yzzx1"；PASSWORD="yzzx@2017" # 设 置
连接参数
uart. init(baudrate=9600, bits=8, parity=None, stop=1, tx=pin2, rx=pin1)
while Obloq. connectWifi(SSID,PASSWORD,10000) != True:
display. show(". ")
display. scroll(Obloq. ifconfig())
Obloq.httpSet(IP,PORT) #根据 ip和 port建立连接
while True:
temp=round(pin1.read_analog()/1024*3000/10.24,1) #读取温度
hum＝round(pin2.read_analog(),1) #读取湿度
rain=round(pin3. read_analog(),1) #读取雨量
winpower= round(pin４. read_analog(),1) #读取风力errno,
resp=Obloq. get("input?t="+str(temp)&"h="+str(hum) &"r="+str(rain)
&"w="+str(winpower),10000)
if errno ==200:
display. scroll(resp)
ifresp=="1":
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
1music. pitch(1000, 3000)
display. scroll("SOS")
#其他各种报警设备驱动代码else:
display. scroll(str(errno))
sleep(10000*5) #设置采集间隔时间
WEB 服务器部分代码如下所示:
from flask import Flask
app = Flask(name)
@app. route('/')
def index():
#读取终端最近一次的温度、湿度、雨量、风力存⼊ temp 、 hum、rain、winpower， 代
码略
return "当前温度"+str(temp)+ "当前湿度"+str(hum)+ "当前雨量"+str(rain)+ "当前风
力"+str(winpower)
@app. route('/input',methods=['POST', 'GET'])
defadd_data(): #终端上传最新采集的数据
#代码略
#maxtemp,mintemp,maxhum,minhum,maxrain,minrain,maxwinpower,minpower,变量分别为温
度、湿度、雨量、风力的最大、最小的报警阀值
#以下为温度报警
if sensorvalue１ > maxtemp or sensorvalue１ < mintemp:
return'1'
else:
return '0'
#湿度、雨量、风力报警代码略
ifname == 'main':
app. run(host="202. 101. 190. 111", port=8080)
（1）搭建系统的前期准备工作有如下5个主要过程：①开发模式的选择②概要设计③需求
分析④详细设计⑤可行性分析，在实施时正确的步骤是 （选填字母）
A.③⑤①②④ B. ③①④②⑤ C. ⑤③①④② D.③⑤①④②
（2）从第14 题图中可以看出，该信息系统的架构是 。（选填字母：A.B/S
架构 B. C/S 架构）
（3）服务器端采用 （选填：POST或GET）方式接受温度、湿度、雨量、风
力数据。若某时刻温度数值是28，湿度值53，雨量0，风力2，则传输数据时使用的
URL是 。
15. 小赵同学在某游戏平台中获得虚拟的食物、装备、材料等物品，他们分别有不同的价值，
现游戏平台有兑换机制，即可用多个不同物品换取一个等值的物品（每个物品只能取一
样），左图为小赵同学已获得的物品。
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
1第 15 题图
如要换取游戏中的物品“破天锤”，需要 35 个金币，有多种的置换方式，为方便计算以节省
时间，小赵同学编写了如下程序，运行界面和代码如下，请在划线处填入合适的代码。 def
exchange(t,pricelist):
n=len(pricelist)
stack=[]
i=0
num=0
while ① :
while t>0 andi=int(pricelist[i]):
stack. append(i)
②
i+=1
if t==0:
print("取序号为",stack,"的物品")
num+=1
if ③ :
i=stack. pop()
t+=int(pricelist[i])
④
if num==0:
print(" 无方案")
m=int(input("目标置换物品的价值:"))
price=input("已获得物品价值依次是：")
p=price. split(",") #将输入的内容以“，”作分隔，并转换为列表
print("依次拿取物品序号的方案有：")
exchange(m,p)
16. 临近年关，学校为活跃新年气氛，举办迎新年联欢活动，最后一个节目为“我是大赢家”抽奖
活动，为增强互动效果，最后中大奖的中奖者由教师们自已互动产生，游戏规则是：全校所有
教工，每人获得一个随机编号，编号不得复，然后按照编号大小顺时针手拉手围成一个圈， 最后一
个老师与第一个老师手拉手，接下来由第１个人指定 m的值，从编号为１的人开始报
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
1数（1,2,3…），报到 m 的人出圈，不再参加互动游戏，接着再由出圈人的上一位老师新指
定 m的值，并重新开始报数，逆时针报到 m 的人出列，游戏过程中出圈的人由老师们自已
决定，如此继续，顺时针出一个人，逆时针出一个人，直到圈中只剩下一个人，他就是今天的
最大赢家。小明编写了一个 Python 程序实现上述功能，程序运行时，输入参加游戏的人数，
每次有人出圈后，再输入下一个要出圈的人数。
#删除索引为P 的游戏者
defdelete(a,head,p):
ifa[p][1]!=-1:
a[a[p][1]][2]=a[p][2]
ifa[p][2]!=-1:
①
ifhead==p:
head=a[head][2]
returnhead
n=int(input("请输入参数游戏的人数"))
a=[[i+1,i-1,i+1] for i in range(n)] a[0]
[1]=n-1
a[n-1][2]=0
p=head=0
while ② :
m=int(input("请输入顺时针数第几位人出局"))
for i in range(m-1):
③
head=delete(a,head,p)
p=a[p][1] #退回到上一位游戏者
if a[head][1]!=head:
m=int(input("请输入逆时针数第几位人出局"))
for i in range(m-1):
p=a[p][1]
head=delete(a,head,p)
④ #退回到上一位游戏者
print (a[head])
学学学学学学学学学学学学学学学学学学学学 科科科科科科科科科科科科科科科科科科科科 网网网网网网网网网网网网网网网网网网网网 （（（（（（（（（（（（（（（（（（（（ 北北北北北北北北北北北北北北北北北北北北 京京京京京京京京京京京京京京京京京京京京 ）））））））））））））））））））） 股股股股股股股股股股股股股股股股股股股股 份份份份份份份份份份份份份份份份份份份份 有有有有有有有有有有有有有有有有有有有有 限限限限限限限限限限限限限限限限限限限限 公公公公公公公公公公公公公公公公公公公公 司司司司司司司司司司司司司司司司司司司司
1第二部分 通用技术（共50 分）
一、选择题（本大题共13 小题，每小题2 分,共26 分。每小题列出的四个备选项中只有一个是符
合题目要求的,不选、多选、错选均不得分）
1. 如图所示为一款青桔共享单车，下列设计方案不是
从人机关系角度考虑的是（ ）
A. 车身颜色采用清新的柠檬绿
B. 座椅高度可调，调节方便
C. 车篮承重10kg,内部凹凸不平，不适宜儿童乘坐
D. 通过GPS定位，单车不在规定还车区域时，无法
上锁还车
2. 如图所示是一款充电宝及其评价坐标图。根据坐标 第 1 题
图
图，下列分析中不恰当的是（）
A. 具有充电、电量显示、手电筒等功能，功能多
B. 续航能力一般
C. 尺寸小、重量轻，携带方便
D. 价格低
多功能
5
4
3
充电速度 2 携带方便
1
0
性价比 续航时间
第 2 题
图
3. 如图所示的支架，构件 2固定在墙上，构件 1能够承受水平向下的力。不使用时，将构件 1向上
提起后，向下翻折以节约空间。已知构件 2的转轴轴心到方槽底部的距离为 30mm，构件 1 通
过开槽与构件 2的转轴连接。下列构件 1的开槽方案最合理的是（ ）
第 3 题
图
1A. B. C. D.
小明设计了如图所示的工件，请根据图回答第 4-5 题。
4. 图样中存在的错误共有（ ）
第 4-5 题
A．2 处 B．3处 C．4处 D．5 处
5. 小明使用木料加工该零件，下列说法正确的是（）
A. 为了减少湿度、温度对零件尺寸的影响，应选用实木
B. 加工流程为：画线→钻孔→锯割→锉削
C. 画线时需要用到墨斗、钢直尺、画线规等
D. 采用钢丝锯锯割外轮廓
6. 珍珠粉是珍珠经过机械粉碎后形成的，加工流程如图甲所示。为提高珍珠粉的细度和效用，现引
入水飞工艺进行流程优化，优化后的流程图如图乙所示。下列说法正确的是（）
珍
珍 碱水 漂净 烘 冷 粉 烘
研细 过筛 珠
珠 搓洗 沥干 烤 却 碎 热
粉
第 6 题图甲
珍 珠 球 加
珍 机械 分取沉淀
粉 磨 水
珠 粉碎 物
悬搅浊
拌液
真空
静置 分取沉淀物 冷却 干品珍珠粉
干燥
第 6 题图乙
A. 在流程甲中，过筛之后，细度不够的珍珠粉需要重新粉碎
B. 在流程乙中，两次分取沉淀物环节可以合并
C. 引入球磨设备是该流程优化的条件
2D. 流程乙实现了成本、工期、工艺等多项指标的优化
如图所示为内燃机的阀门行程控制系统，通过转动
调节柄调整可调节支点 C 的位置，可以改变内燃机阀
门的行程，其中 Q 点位于弧 AB 的圆心处，安装于底
座上。内燃机部分省略未画。请根据示意图及描述完成第
7-9 题 。
7. 调节柄 QC位于竖直方向，凸轮逆时针转动到图示
位置时，杆 ED与 BD成 90°，下列分析正确的是
第 7-9 题
（ ）
A. 阀门向上运动
B. 如果向右调节支点C，则阀门行程减小
C. 杆 AB受弯曲，调节柄受压
D. 杆 BD 受压，杆 ED受弯曲
8. 从系统的角度分析，下列说法不正确的是（）
A. 系统需要定期添加润滑油，体现了系统的动态性
B. 能适配不同型号的内燃机，体现了系统的整体性
C. 凸轮的尺寸精度是影响该系统优化的因素
D. 设计该系统时，需要建模分析各杆件的受力情况，体现了系统分析的科学性原则
9. 下列关于内燃机的阀门行程控制系统的分析中不正确的是（）
A. 凸轮的转动是输入量 B. 阀门是被控对象
C.A点的行程是控制量 D.控制方式属于开环控制
10.下列电子元器件在使用时不需要区分引脚的是（ ）
11.如图所示为A、B、C、D四个开关与灯L的逻辑关系，其中开关闭合为“1”，开关断开为“0”，
灯亮为“1”，灯灭为“0”。下列电路图与逻辑关系匹配的是（ ）
第 11 题图
512.小明设计了如图所示的自动晾衣架控制电路。S为按钮开关，按下闭合，松开断开。白天并且
不下雨时，按一下 S，电机 M正转（电流方向从下往上）驱动晾衣架伸出窗台，直到晾衣架
完全展开，电机停止。天黑或者下雨时，电机 M
反转（电流方向从上往下）收回晾衣架，直到晾衣
架完全折叠，电机停止。两个干簧管用于检测晾衣
架的位置，到达极限位置时，相应的干簧管闭合。
555 功能表如图所示。下列对该电路分析不正确的
是（ ）
第 12 题图
A.R2为湿敏电阻
B. 干簧管1用于检测晾衣架完全展开，干簧管2用于检测晾衣架完全折叠
C. 按下 S 时晾衣杆无法展开，可能是 V1 接反了
D. 如果R4过大，会导致晾衣杆无法移动
13.如图所示为水塔的水位自动控制电路，当水塔水位低于下限时，继电器J吸合，控制水泵 M 往
水箱里抽水，当水位上升至上限水位时，J释放，水泵 M停止抽水。下列对该电路分析正确的
是（）
A. 当水位处于上下限之间时，接通 S，无法确定水泵是否抽水
B. 水泵抽水时，VT3一定处于截止状态
C. 水位高于下限时，VT1一定处于截止状态
D. 如果R4断路，会导致水泵一直抽水
二、非选择题（本大题共 4 小题，第 14 小题 6 分，第 15 小题 9 分，第 16 小题 3 分，第 17 小题
6 分，共 24 分）
614.如图所示是小明学校的路灯，造型就像一颗小树苗，每天晚上 7点自动亮起，早上 5点自动熄
灭。请根据图片及其描述，完成以下任务：
（1）下列分析中不正确的是▲（在“A. 路灯为学生晚间活动提供照
明，体现了技术的目的性；B.路灯能够自动亮起和熄灭，不需
要人工操作，体现了技术保护人的作用；C.新闻曾报道过路灯
倒塌砸伤车辆和行人的事故，体现了技术的复杂性”中选择合适
的选项，将序号填入▲处）；
（2）考虑到冬季傍晚需要提前打开路灯，学校近期将路灯的定时
开关改为光控开关，实现了根据周围环境的亮度自动开关
灯，体现了设计的▲（在“A. 可持续发展原则；B.实用原则；
C.经济原则；D. 道德原则”中选择合适的选项，将序号填入
▲处）；
（3）光控路灯在工作时也会受到各种干扰，下列因素属于干扰因
素的是 ▲ （ 在“A. 雨雪天；B. 大雾天；C.周围车辆的车灯 第 14 题
亮度；D.供电电压波动不稳”中选择合适的选项，将序号填入▲处）；图
（4）以下几款路灯底座安装孔的设计方案，从方便安装的角度最合适的是▲；
（5）固定路灯杆时，采用了如下图所示的双螺母连接，主要目的是▲（在“A. 防止非专业人
员拆卸螺母；B.减少螺栓突出部位的长度；C.防止螺母松动”中选择合适的选项，将序
号填入▲处）。
15.小明发现家里如图a所示的平板车虽然扶手可折叠，但折叠后车轮仍然占用较多空间，于是想
改进扶手与车轮之间的连接方式，实现向下折叠扶手时带动车轮向内折叠，最大限度的减少体
积，如图b所示。已知扶手安装于平板车身底部的扶手横杆上，车轮安装于两侧的车轮横杆上
扶手横杆与车轮横杆都是外径为 10mm的铝合金管。请帮助小明完成扶手横杆与车轮横杆之间
的传动部件设计，暂不考虑使用过程中扶手的固定。设计要求如下：
7车轮
图 a
第 15 题图 图 b
（1）传动部件能够连接扶手横杆与车轮横杆，实现传动；
（2）扶手由垂直位置向车身折叠 90°带动车轮向内折叠 90°；
（3）结构简单、操作方便；
（4）材料自选。
请完成以下任务：
（1）小明发现问题的途径是▲（在“A. 观察日常生活；B.收集和分析信息；C.技术研究与技
术试验”中选择合适的选项，将序号填入▲处）
（2）设计该传动部件时，下列选项不属于限制因素的是 ▲ （ 在“A. 扶手横杆的位置；B. 车轮
的大小；C. 小明的设计能力”中选择合适的选项，将序号填入▲处）
（3）画出设计草图，必要时用文字说明;
（4）在设计草图上标注主要尺寸。
（5）小明准备在传动部件安装后进行以下技术试验，其中不合理的是 ▲ （ 在“A. 向下折叠扶
手，观察传动部件能否带动车轮向内转动；B.由折叠状态向上打开扶手，观察传动部件
能否带动车轮向外伸展打开；C.在打开状态推拉扶手，观察扶手能否稳固带动车轮前后
行进”中选择合适的选项，将序号填入“ ▲ ”处）。
16.请补全三视图中所缺的 3 条图线（超过 3条图线倒扣分）。
17.小明搭建了如图所示的温度异常报警电路，当Rt检测到温度过高或过低时，电路会发出声光
1
报警信号。其中R2、R3、R4为阻值相同的电阻，初始IC3的“+”脚电位为 V 。请完成
2 CC
以下任务：
8第 17 题
图
（1）为了方便调试温度的上下限，虚线框1中电路的输入部分设计更合理的是 ▲ ；
A. B.
（2）IC1的输出端 A、IC2的输出端 B与 IC3的输出端 F的逻辑关系可表示为▲（在“A.
F=A+B；B.F=AB；C.F= ；D.F= ”中选择合适的选项，将序号填入 ▲处）；
（3）小明认为虚线框 2中的 R (cid:1)A̅̅ 2 (cid:3)(cid:3) +̅̅̅ 、 (cid:1)(cid:1)(cid:1) B̅(cid:3) R3也可 𝐴̅̅̅ 以 (cid:1)(cid:1)(cid:1) 𝐵̅(cid:1) 用两个二极管代替，请在下图虚线框中完成电路
连线，实现原有的控制功能。
（4）小明使用 555芯片、一个二极管和两个阻值相同的电阻 R7、R8对虚线框 3中的电路输
出部分进行了改进。已知初始状态不报警，请帮助小明在虚线框 3中完成电路连线，
实现报警之后温度恢复到正常范围也能保持报警的功能。
9
