计量规定
黄金N问：
案例背景：
安装公司中标某化工建设项目压缩厂房安装工程，主要包括厂房内设备、工艺管道安装（到
厂房外第一个法兰口）。
安装公司进场后，编制了工程《施工组织设计》及各项施工方案。《压缩机组安装方案》对
安装所用计量器具进行策划，计划配备百分表、螺纹规、千分表、钢卷尺、钢板尺、深度尺。监
理工程师审核后，认为方案中计量器具的种类不能满足安装测量需要，要求补充。

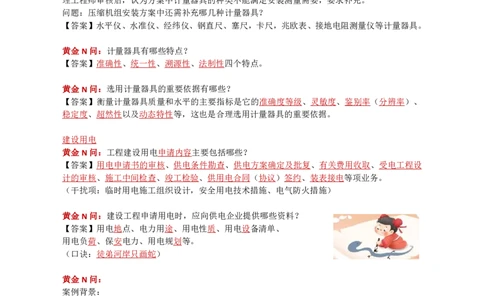

问题：压缩机组安装方案中还需补充哪几种计量器具？
【答案】水平仪、水准仪、经纬仪、钢直尺、塞尺，卡尺，兆欧表、接地电阻测量仪等计量器具。
黄金N问：计量器具有哪些特点？
【答案】准确性、统一性、溯源性、法制性四个特点。
黄金N问：选用计量器具的重要依据有哪些？
【答案】衡量计量器具质量和水平的主要指标是它的准确度等级、灵敏度、鉴别率（分辨率）、
稳定度、超然性以及动态特性等，这也是合理选用计量器具的重要依据。
建设用电
黄金N问：工程建设用电申请内容主要包括哪些？
【答案】用电申请书的审核、供电条件勘查、供电方案确定及批复、有关费用收取、受电工程设
计的审核、施工中间检查、竣工检验、供用电合同（协议）签约、装表接电等项业务。
（干扰项：临时用电施工组织设计，安全用电技术措施、电气防火措施）
黄金N问：建设工程申请用电时，应向供电企业提供哪些资料？
【答案】用电地点、电力用途、用电性质、用电设备清单、
用电负荷、保安电力、用电规划等。
（口诀：徒弟河岸只画蛇）
黄金N问：
案例背景：
某安装公司承接一工业机电安装工程，工程地处偏远，短期内电网无法引入现场，安装公司
决定自备电源施工。
问题：安装公司自备电源应履行怎样的手续？
【答案】总承包单位要告知供电部门并征得同意，同时要妥善采取安全技术措施，防止自备电源
误入市政电网。
黄金N问：供用电协议（合同）应当具备哪些内容？
【答案】（1）供电方式、供电质量和供电时间。
（2）用电容量和用电地址、用电性质。
147第1篇 机电工程技术 建造师小超人
（3）计量方式和电价、电费结算方式。
（4）供用电设施维护责任的划分；协议（合同）的有效期限。
（5）违约责任，以及双方共同认为应当约定的其他条款。
黄金N问：临时用电施工组织设计主要内容应包括哪些？
【答案】工程概况、编制依据、用电施工管理组织机构、配电装置安装、防雷接地安装、线路敷
设等施工内容的技术要求，安全用电及防火措施。
黄金N问：临时用电工程定期检查频率是多少？基层公司检查时，复测哪个指标？
【答案】（1）施工现场每月一次，基层公司每季度一次。
（2）基层公司检查时，应复测接地电阻值，对不安全因素，必须及时处理，并应履行复查验收手
续。
黄金N问：
案例背景：

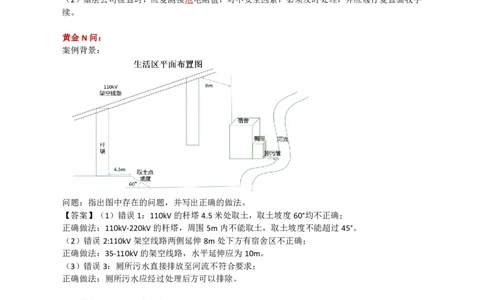

问题：指出图中存在的问题，并写出正确的做法。
【答案】（1）错误1：110kV的杆塔4.5米处取土，取土坡度60°均不正确；
正确做法：110kV-220kV的杆塔，周围5m内不能取土，取土坡度不能超过45°。
（2）错误2:110kV架空线路两侧延伸8m处下方有宿舍区不正确；
正确做法：35-110kV的架空线路，水平延伸应为10m。
（3）错误3：厕所污水直接排放至河流不符合要求；
正确做法：厕所污水应经过处理后方可以排除。
★不同电压等级架空电力线路保护区
架空电力线路保护区是指导线边线向外侧水平延伸并垂直于地面所形成的两平行面内的区域，不
同电压等级架空电力线路保护距离见表。
148第1篇 机电工程技术 建造师小超人
各级电压导线边缘延伸的距离，不应当小于该导线边线在最大计算弧垂及最大计算风偏后的水平
距离，以及风偏后导线边线至建筑物的安全距离之和。该规定的目的是防止导线因风力影响与建
筑相碰而造成电力线路短路，发生停电事故。
例如：某施工项目部要在220kV的超高压电力线路区域进行施工作业，经测算该线路的最大风偏
的水平距离为0.5m，风偏后距施工建筑物的安全距离为15m，则导线边缘延伸的距离应为15.5m。
★保护区内取土规定
①各电压等级的杆塔周围禁止取土的范围是：35kV、110～220kV、330～500kV的范围分别为4m、
5m、8m。
②取土坡度一般不得大于45°。特殊情况由县以上地方电力主管部门另行规定。
例如：沙地取土时，坡度应当更小一些。

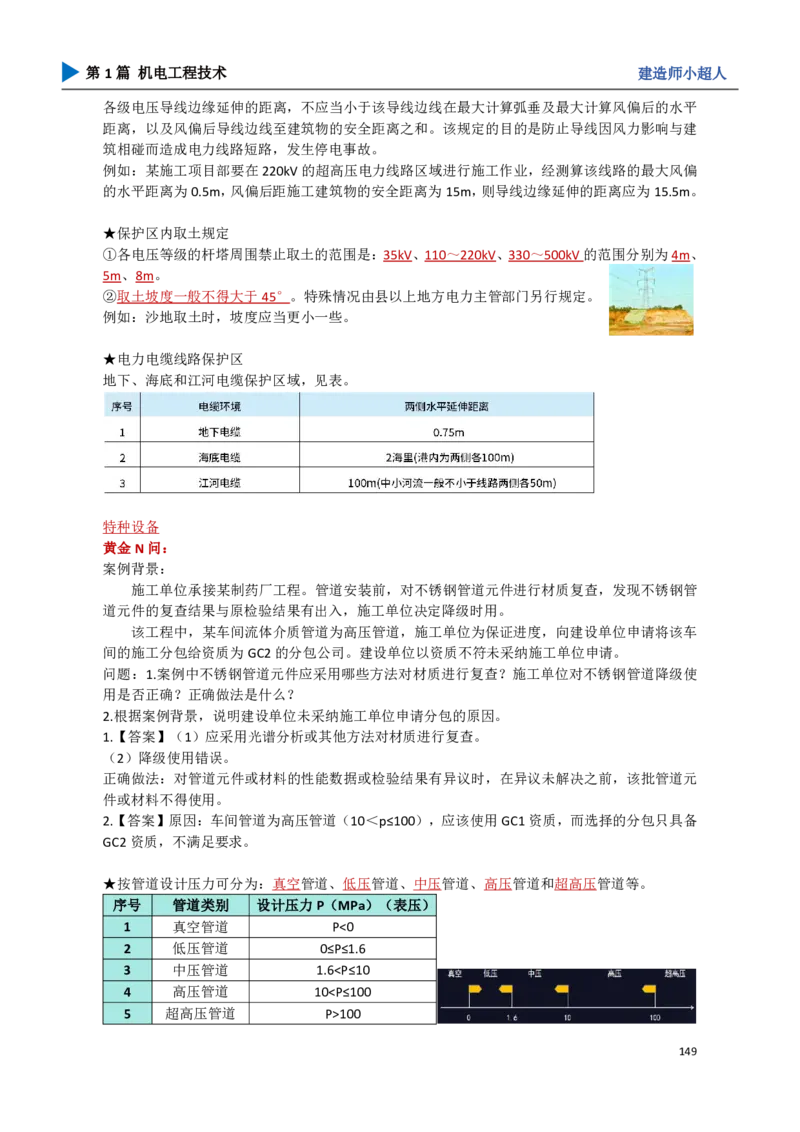

★电力电缆线路保护区

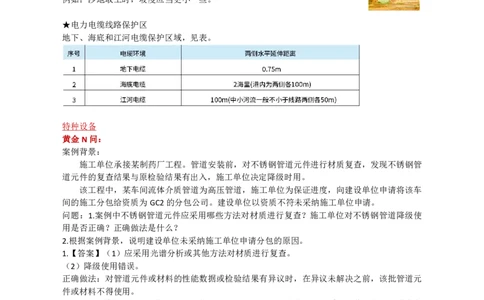

地下、海底和江河电缆保护区域，见表。
特种设备
黄金N问：
案例背景：
施工单位承接某制药厂工程。管道安装前，对不锈钢管道元件进行材质复查，发现不锈钢管
道元件的复查结果与原检验结果有出入，施工单位决定降级时用。
该工程中，某车间流体介质管道为高压管道，施工单位为保证进度，向建设单位申请将该车
间的施工分包给资质为GC2的分包公司。建设单位以资质不符未采纳施工单位申请。
问题：1.案例中不锈钢管道元件应采用哪些方法对材质进行复查？施工单位对不锈钢管道降级使
用是否正确？正确做法是什么？
2.根据案例背景，说明建设单位未采纳施工单位申请分包的原因。
1.【答案】（1）应采用光谱分析或其他方法对材质进行复查。
（2）降级使用错误。
正确做法：对管道元件或材料的性能数据或检验结果有异议时，在异议未解决之前，该批管道元
件或材料不得使用。
2.【答案】原因：车间管道为高压管道（10＜p≤100），应该使用GC1资质，而选择的分包只具备
GC2资质，不满足要求。
★按管道设计压力可分为：真空管道、低压管道、中压管道、高压管道和超高压管道等。
序号 管道类别 设计压力P（MPa）（表压）
1 真空管道 P<0
2 低压管道 0≤P≤1.6
3 中压管道 1.6100
149第1篇 机电工程技术 建造师小超人
★压力管道安装许可参数级别
压力管道安装许可参数级别
许可级别
GA1 设计压力大于或等于4.0MPa（表压，下同）的长输输油、输气管 GA1级覆盖
道 GA2级
GA2 GA1级以外的长输管道 —
GB1 燃气管道 —
GB2 热力管道 —

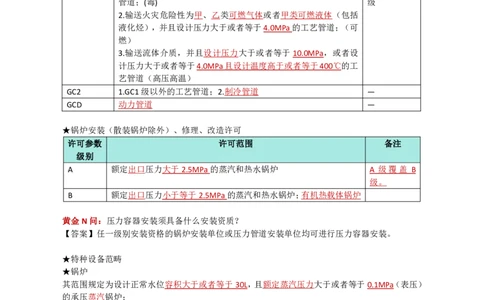

GC1 1.输送毒性程度为急性毒性类别1介质、急性毒性类别2气体介 GC1级、GCD
质和工作温度高于其标准沸点的急性毒性类别2液体介质的工艺 级覆盖 GC2
管道；(毒) 级
2.输送火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括
液化烃），并且设计压力大于或者等于4.0MPa的工艺管道；（可
燃）
3.输送流体介质，并且设计压力大于或者等于10.0MPa，或者设
计压力大于或者等于4.0MPa且设计温度高于或者等于400℃的工
艺管道（高压高温）
GC2 1.GC1级以外的工艺管道；2.制冷管道 —
GCD 动力管道 —
★锅炉安装（散装锅炉除外）、修理、改造许可
许可参数 许可范围 备注
级别
A 额定出口压力大于2.5MPa的蒸汽和热水锅炉 A 级覆盖 B
级。
B 额定出口压力小于等于2.5MPa的蒸汽和热水锅炉；有机热载体锅炉
黄金N问：压力容器安装须具备什么安装资质？
【答案】任一级别安装资格的锅炉安装单位或压力管道安装单位均可进行压力容器安装。
★特种设备范畴
★锅炉
其范围规定为设计正常水位容积大于或者等于30L，且额定蒸汽压力大于或者等于0.1MPa（表压）
的承压蒸汽锅炉；
出口水压大于或者等于0.1MPa（表压），且额定功率大于或者等于0.1MW的承压热水锅炉；
额定功率大于或者等于0.1MW的有机热载体锅炉。
★压力容器
最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体和最高工作温度高于或者等于标准
沸点的液体、容积大于或者等于30L且内直径（非圆形截面指截面内边界最大几何尺寸）大于或
者等于150mm的固定式容器和移动式容器；
盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa·L
的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；
氧舱。
150第1篇 机电工程技术 建造师小超人
★压力管道
压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压
力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀
性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。
公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性
气体的管道和设备本体所属管道除外。
★电梯
电梯，是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步），进行升
降或者平行运送人、货物的机电设备，包括载人（货）电梯、自动扶梯、自动人行道等。非公共
场所安装且仅供单一家庭使用的电梯除外。
★起重机械
起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重
量大于或者等于0.5t的升降机；
额定起重量大于或者等于3t（或额定起重力矩大于或者等于40t·m的塔式起重机，或生产率大于
或者等于300t/h的装卸桥），且提升高度大于或者等于2m的起重机；
层数大于或者等于2层的机械式停车设备。
151第1篇 机电工程技术 建造师小超人
黄金N问：特种设备制造、安装、改造单位应当具备的条件
【答案】（1）有与生产相适应的专业技术人员。
（2）有与生产相适应的设备、设施和工作场所。
（3）有健全的质量保证、安全管理和岗位责任等制度。
（4）电梯的安装、改造、修理，必须由电梯制造单位或者其委托的依照本法取得相应许可的单位
进行。电梯制造单位对电梯安全性能负责。
黄金N问：
案例背景：
起重机械施工单位应当在施工前将拟进行的起重机械安装进行了书面告知，并向检验机构申
请检验，提交了相关资料。
问题：施工告知的目的是什么？书面告知的方式有哪些？
【答案】（1）①便于安全监督管理部门审查从事活动的有关企业的资格是否符合所从事活动的
要求，②审查安装的设备是否为合法生产、改造，③修理工艺方法是否会降低设备的安全性能
等，④同时也能够及时掌握新安装设备和在用设备的改动情况，⑤便于安排现场监察和检验工
作，便于动态监管。
（2）告知方式主要包括：送达、邮寄、传真、电子邮件或网上告知。
施工单位应填写“特种设备安装改造维修告知单”。施工单位应提供特种设备许可证书复印件（加
盖单位公章）。
相关标准
黄金N问：
问题：指出图中错误之处并说明理由。
【答案】（1）回路1：建筑装饰性组合灯具40个，220V供电，单个220W。错误。
理由：回路1的总电流，I=P/U*40=40A。
当连接建筑装饰性组合灯具时，回路电流不宜大于20A, 光源数不宜超过60 个。
（2）正常照明灯具30个，220V供电，单个88W。错误。
理由：回路2的总电流，I=P/U*30=12A，合理；但正常照明灯具30个错误。
正常照明单相分支回路的电流不宜大于16A，所接光源数或LED灯具数不宜超过25个。
（3）正常照明灯具10个，220V供电，单个88W；10个插座。不妥
理由： 电源插座不宜和照明灯接在同一分支回路。
（4）高强度气体放电灯，总电流30A，错误。
理由：连接高强度气体放电灯的单相分支回路的电流不宜大于25A。
★《建筑给水排水与节水通用规范》
卫生器具水封装置的水封深度不得小于50mm，排水管
段上不得重复设置水封。
152第1篇 机电工程技术 建造师小超人
黄金N问：建筑给水排水及采暖工程中，热交换器应如何进行实验？
【答案】热交换器应以工作压力的1.5倍做水压试验。蒸汽部分应不低于蒸汽供汽压力加0.3MPa；
热水部分应不低于0.4MPa。
黄金N问：绿色建筑评价指标体系由哪5类指标组成？
【答案】由安全耐久、健康舒适、生活便利、资源节约、环境宜居5类指标组成。
★事故排风的室外排风口与机械送风系统的进风口的水平距离不应小于20m；当水平距离不足
20m时，排风口应高出进风口，并不宜小于6m。
★净化空调系统、排风系统的风管应采用不燃材料。穿越防火墙及变形缝防火隔墙两侧各2000mm
范围内的风管和电加热器前、后800mm范围内的风管的保温材料和垫片、胶粘剂等，均应采用
不燃材料或难燃材料。
黄金N问：建筑物碳排放计算应按哪些阶段进行计算？
【答案】生产及运输、建造及拆除、建筑物运行三个阶段，并可将分段计算结果累计为建筑全生
命期碳排放。
黄金N问：运行阶段碳排放计算范围应包括哪些？
【答案】暖通空调、生活热水、照明及电梯、可再生能源、建筑碳汇系统在建筑运行期间的碳排
放量。
黄金N问：暖通空调系统能耗应包括哪些？
【答案】冷源能耗、热源能耗、输配系统及末端空气处理设备能耗。

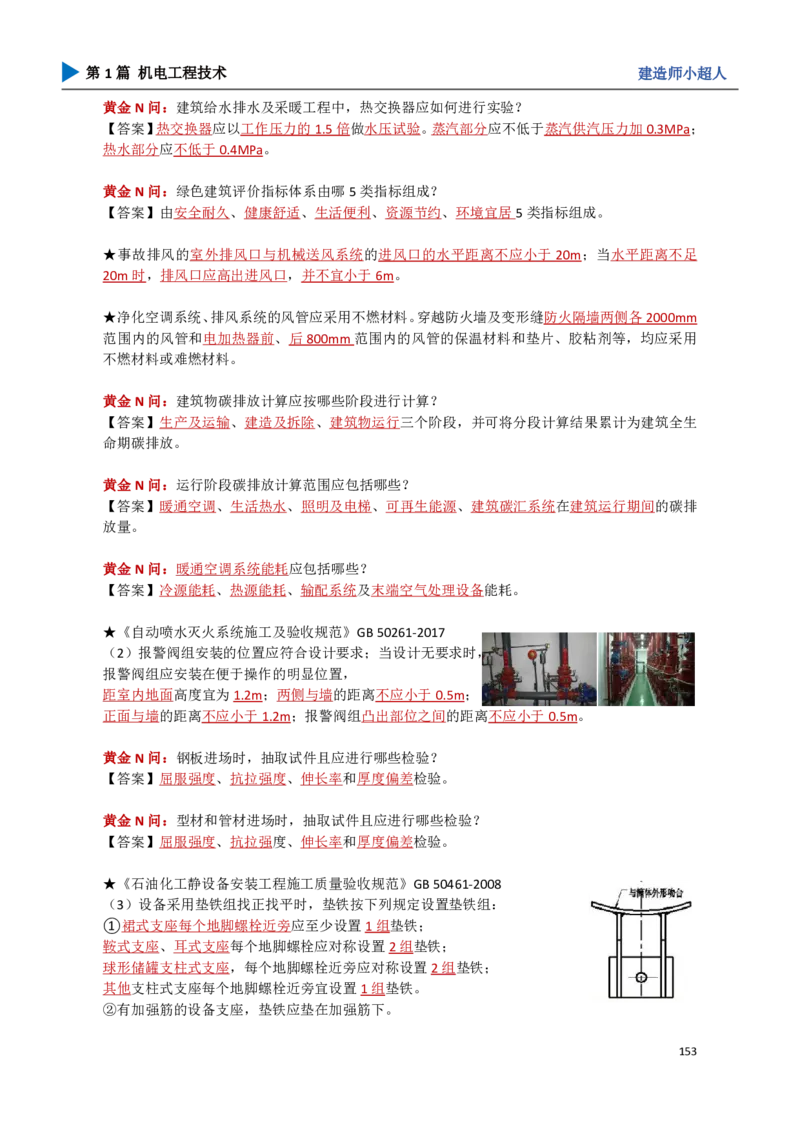

★《自动喷水灭火系统施工及验收规范》GB50261-2017
（2）报警阀组安装的位置应符合设计要求；当设计无要求时，
报警阀组应安装在便于操作的明显位置，
距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；
正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m。
黄金N问：钢板进场时，抽取试件且应进行哪些检验？
【答案】屈服强度、抗拉强度、伸长率和厚度偏差检验。
黄金N问：型材和管材进场时，抽取试件且应进行哪些检验？
【答案】屈服强度、抗拉强度、伸长率和厚度偏差检验。

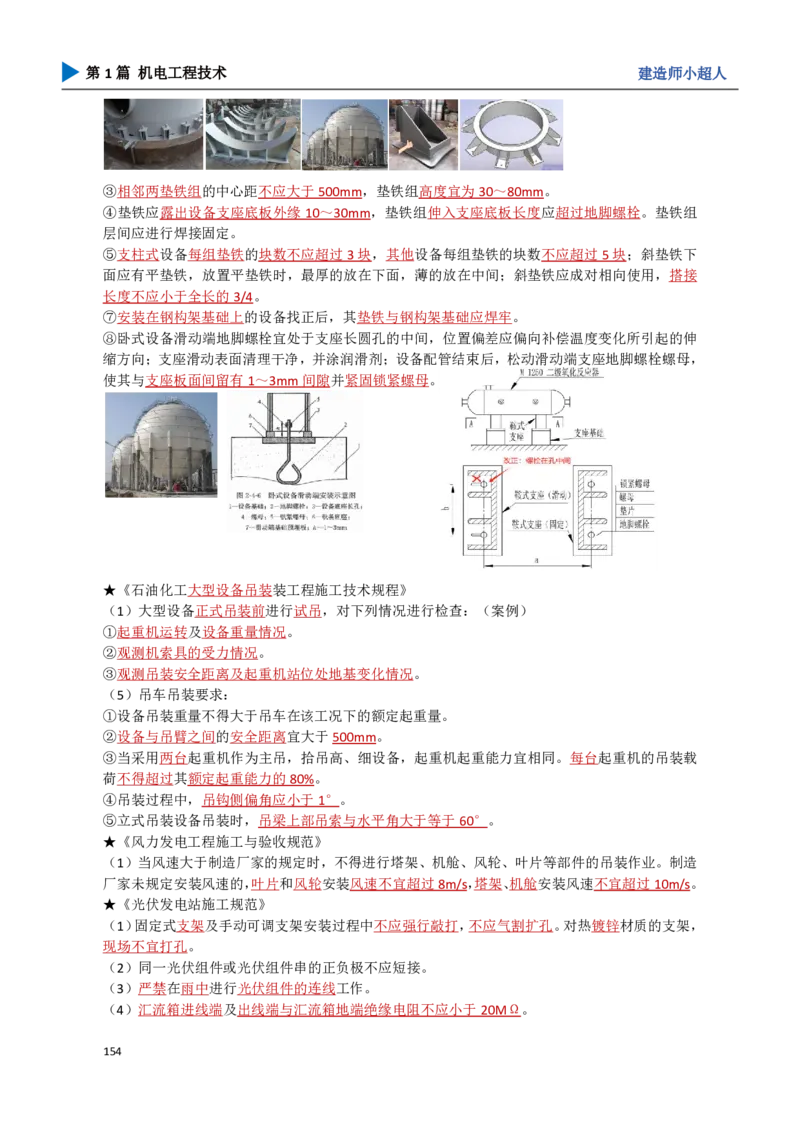

★《石油化工静设备安装工程施工质量验收规范》GB50461-2008
（3）设备采用垫铁组找正找平时，垫铁按下列规定设置垫铁组：
①裙式支座每个地脚螺栓近旁应至少设置1组垫铁；
鞍式支座、耳式支座每个地脚螺栓应对称设置2组垫铁；
球形储罐支柱式支座，每个地脚螺栓近旁应对称设置2组垫铁；
其他支柱式支座每个地脚螺栓近旁宜设置1组垫铁。
②有加强筋的设备支座，垫铁应垫在加强筋下。
153第1篇 机电工程技术 建造师小超人
③相邻两垫铁组的中心距不应大于500mm，垫铁组高度宜为30～80mm。
④垫铁应露出设备支座底板外缘10～30mm，垫铁组伸入支座底板长度应超过地脚螺栓。垫铁组
层间应进行焊接固定。
⑤支柱式设备每组垫铁的块数不应超过3块，其他设备每组垫铁的块数不应超过5块；斜垫铁下
面应有平垫铁，放置平垫铁时，最厚的放在下面，薄的放在中间；斜垫铁应成对相向使用，搭接
长度不应小于全长的3/4。
⑦安装在钢构架基础上的设备找正后，其垫铁与钢构架基础应焊牢。
⑧卧式设备滑动端地脚螺栓宜处于支座长圆孔的中间，位置偏差应偏向补偿温度变化所引起的伸
缩方向；支座滑动表面清理干净，并涂润滑剂；设备配管结束后，松动滑动端支座地脚螺栓螺母，
使其与支座板面间留有1～3mm间隙并紧固锁紧螺母。
★《石油化工大型设备吊装装工程施工技术规程》
（1）大型设备正式吊装前进行试吊，对下列情况进行检查：（案例）
①起重机运转及设备重量情况。
②观测机索具的受力情况。
③观测吊装安全距离及起重机站位处地基变化情况。
（5）吊车吊装要求：
①设备吊装重量不得大于吊车在该工况下的额定起重量。
②设备与吊臂之间的安全距离宜大于500mm。
③当采用两台起重机作为主吊，拾吊高、细设备，起重机起重能力宜相同。每台起重机的吊装载
荷不得超过其额定起重能力的80%。
④吊装过程中，吊钩侧偏角应小于1°。
⑤立式吊装设备吊装时，吊梁上部吊索与水平角大于等于60°。
★《风力发电工程施工与验收规范》
（1）当风速大于制造厂家的规定时，不得进行塔架、机舱、风轮、叶片等部件的吊装作业。制造
厂家未规定安装风速的，叶片和风轮安装风速不宜超过8m/s，塔架、机舱安装风速不宜超过10m/s。
★《光伏发电站施工规范》
（1）固定式支架及手动可调支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，
现场不宜打孔。
（2）同一光伏组件或光伏组件串的正负极不应短接。
（3）严禁在雨中进行光伏组件的连线工作。
（4）汇流箱进线端及出线端与汇流箱地端绝缘电阻不应小于20MΩ。
