3.1 建筑给水排水与供暖工程施工技术
3.建筑饮用水供应工程施工技术要求
（1）建筑直饮水系统的管道必须采用与管材相适应的管件。直饮水系统所涉及的材料与设备必须满足饮用水
卫生安全要求。
（2）建筑直饮水系统的管道应选用薄壁不锈钢管、铜管或其他符合食品级要求的优质给水塑料管和优质钢塑
复合管。
开水管道应选用工作温度大于100℃的金属管道。
（3）饮水器应用不锈钢、铜镀铬制品，其表面应光洁且易于清洗。
5.建筑中水及雨水利用工程施工技术要求
2）水处理设备及控制设施安装

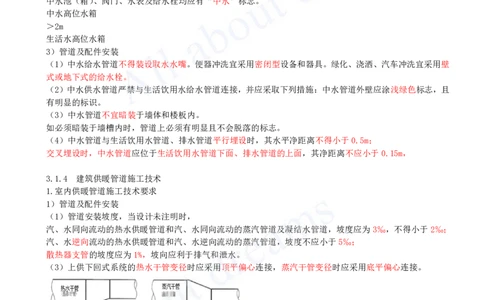

中水高位水箱应与生活高位水箱分设在不同的房间内，
如条件不允许只能设在同一房间时，与生活高位水箱的净距离应大于2m。
中水池（箱）、阀门、水表及给水栓均应有“中水”标志。
中水高位水箱
＞2m
生活水高位水箱
3）管道及配件安装
（1）中水给水管道不得装设取水水嘴。便器冲洗宜采用密闭型设备和器具。绿化、浇洒、汽车冲洗宜采用壁
式或地下式的给水栓。
（2）中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施：中水管道外壁应涂浅绿色标志，且
有明显的标识。
（3）中水管道不宜暗装于墙体和楼板内。
如必须暗装于墙槽内时，管道上必须有明显且不会脱落的标志。
（4）中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m；
交叉埋设时，中水管道应位于生活饮用水管道下面、排水管道的上面，其净距离不应小于0.15m，
3.1.4 建筑供暖管道施工技术
1.室内供暖管道施工技术要求
1）管道及配件安装
（1）管道安装坡度，当设计未注明时，
汽、水同向流动的热水供暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰，不得小于2‰；
汽、水逆向流动的热水供暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰；
散热器支管的坡度应为1%，坡向应利于排气和泄水。
（3）上供下回式系统的热水干管变径时应采用顶平偏心连接，蒸汽干管变径时应采用底平偏心连接。
蒸汽干管变径连接示意图 热水干管变径连接示意图
【案例】[注：天一文化专有版权，未经许可不可转发或复印传播]
问题：指出A公司在采暖工程施工中可能导致部分散热器温度偏低的质量问题，并说明理由。
答案：
（1）原因：安装时，散热器支管的坡度为i=0.003未达到规范要求
（2）理由如下：规范规定的散热器支管坡度应为1%，即i=0.01
2）低温热水地板辐射供暖系统安装
（1）地面下敷设的盘管埋地部分不应有接头
（2）盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。稳压1h内压力降不
大于0.05MPa且不渗不漏。
3.1.5 建筑给水排水与供暖设备安装技术
2.设备安装技术要求
1）给水设备安装

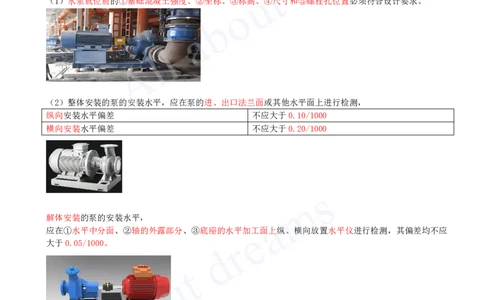

（1）水泵就位前的①基础混凝土强度、②坐标、③标高、④尺寸和⑤螺栓孔位置必须符合设计要求。
（2）整体安装的泵的安装水平，应在泵的进、出口法兰面或其他水平面上进行检测，
纵向安装水平偏差 不应大于0.10/1000
横向安装水平偏差 不应大于0.20/1000
解体安装的泵的安装水平，
应在①水平中分面、②轴的外露部分、③底座的水平加工面上纵、横向放置水平仪进行检测，其偏差均不应
大于0.05/1000。
3）散热器安装
（3）散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。如设计未注明，应为30mm。
铝合金散热器实墙上安装[注：天一文化专有版权，未经许可不可转发或复印传播]
2）卫生器具安装
（1）卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。
（2）排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mm。
4）水处理设备及控制设施安装

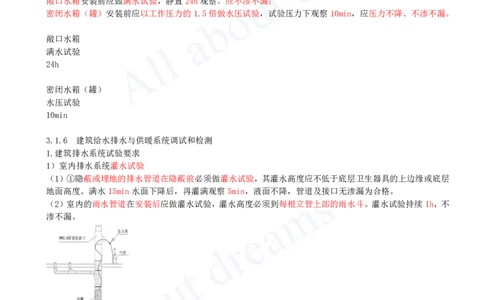

敞口水箱安装前应做满水试验，静置24h观察，应不渗不漏；
密闭水箱（罐）安装前应以工作压力的1.5倍做水压试验，试验压力下观察10min，应压力不降、不渗不漏。
敞口水箱
满水试验
24h
密闭水箱（罐）
水压试验
10min
3.1.6 建筑给水排水与供暖系统调试和检测
1.建筑排水系统试验要求
1）室内排水系统灌水试验
（1）①隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层
地面高度。满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
（2）室内的雨水管道在安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。灌水试验持续1h，不
渗不漏。
2）室内排水系统通球试验
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%，[注：天一文化专有版权，未经许可不可转发或复印传播]
3）室外排水系统灌水、通水试验
（1）管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
（2）按排水检查井分段试验，试验水头应以设计和规范要求为准，时间不少于30min，逐段观察。
2.建筑给水系统试验要求
1）室内给水系统水压试验、冲洗及消毒
（1）室内给水管道的水压试验必须符合设计要求，水压试验应包括水压强度试验和严密性试验。当设计未注
明时，各种材质的给水管道系统强度试验压力均为工作压力的1.5倍，但不得小于0.6MPa。
（2）
管道材质 水压试验检验方法
金属及复合管给水管道系统 在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行
检查，应不渗不漏；
塑料管给水系统 在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15
倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

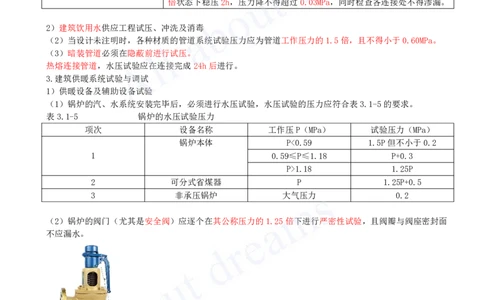

2）建筑饮用水供应工程试压、冲洗及消毒
（2）当设计未注明时，各种材质的管道系统试验压力应为管道工作压力的1.5倍，且不得小于0.60MPa。
（3）暗装管道必须在隐蔽前进行试压。
热熔连接管道，水压试验应在连接完成24h后进行。
3.建筑供暖系统试验与调试
1）供暖设备及辅助设备试验
（1）锅炉的汽、水系统安装完毕后，必须进行水压试验，水压试验的压力应符合表3.1-5的要求。
表3.1-5 锅炉的水压试验压力
项次 设备名称 工作压P（MPa） 试验压力（MPa）
锅炉本体 P<0.59 1.5P但不小于0.2
1 0.59≤P≤1.18 P+0.3
P>1.18 1.25P
2 可分式省煤器 P 1.25P+0.5
3 非承压锅炉 大气压力 0.2
（2）锅炉的阀门（尤其是安全阀）应逐个在其公称压力的1.25倍下进行严密性试验，且阀瓣与阀座密封面
不应漏水。
（3）供暖分汽缸（分水器、集水器）安装前应进行水压试验，
试验压力为工作压力的1.5倍，但不得小于0.6MPa。
试验压力下10min内无压降、无渗漏。[注：天一文化专有版权，未经许可不可转发或复印传播]
（5）散热器组对后，以及整组出厂的散热器在安装之前应做水压试验。试验压力如设计无要求时应为
①工作压力的1.5倍；但不小于0.6MPa。
②试验时间为2～3min，
③压力不降且不渗不漏。
2）室内供暖管道系统试压、冲洗及调试
（1）室内供暖管道系统试压
供暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。
供暖管道类型 水压试验的试验压力取值
蒸汽、热水供暖系统 应以系统顶点工作压力加0.1MPa做水压试验，同时在系统顶点的试验压
力不小于0.3MPa
高温热水供暖系统 试验压力应为系统顶点工作压力加0.4MPa
塑料管及复合管的热水供暖系统 应以系统顶点工作压力加0.2MPa做水压试验，同时在系统顶点的试验压
力不小于0.4MPa
管道材质 水压试验检验方法
钢管及复合管 应在试验压力下10min内压力降不大0.02MPa，降至工作压力后检查，不渗不漏
的供暖系统
塑料管 应在试验压力下1h内压力降不大于0.05MPa，然后降压至工作压力的1.15倍，稳压2h，压
的供暖系统 力降不大于0.03MPa，同时各连接处不渗不漏。
（2）室内供暖管道系统冲洗
系统试压合格后，应对系统进行冲洗并清扫过滤器及除污器。现场观察，直至①排出水不含泥沙、铁屑等杂
质，②且水色不浑浊为合格。
（3）室内供暖管道系统试运行和调试
安全阀经最终调整后，整体出厂的锅炉应带负荷正常连续试运行4～24h，并应做好试运行记录。[注：天一文化专有版权，未经许可不可转发或复印传播]
