3.4 智能化系统工程施工技术
3.4.3 智能化系统的设备安装技术
1.建筑监控设备的安装要求
1）施工深化
建筑监控设备安装前应先进行施工深化，施工深化中应做好与①建筑给水排水、②电气、③通风空调、④防
排烟、防火卷帘和⑤电梯等设备的接口确认，做好与⑥建筑装修效果的配合工作。
案例背景中，监控系统深化设计需要和哪些专业协调？
2）监控产品的选择及检查
（2）需考虑：
产品的品牌和生产地、
应用实践以及供货渠道和供货周期等信息；
产品支持的系统规模及监控距离；
产品的网络性能及标准化程度。
王建波老师：选择监控产品需要考虑哪些内容？

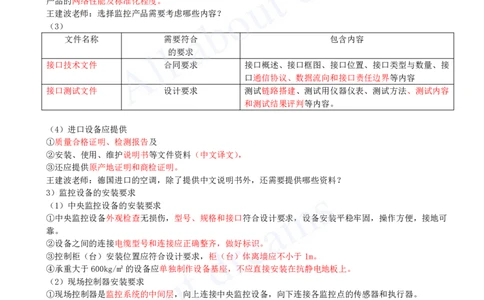

（3）
文件名称 需要符合 包含内容
的要求
接口技术文件 合同要求 接口概述、接口框图、接口位置、接口类型与数量、接
口通信协议、数据流向和接口责任边界等内容
接口测试文件 设计要求 测试链路搭建、测试用仪器仪表、测试方法、测试内容
和测试结果评判等内容。
（4）进口设备应提供
①质量合格证明、检测报告及
②安装、使用、维护说明书等文件资料（中文译文），
③还应提供原产地证明和商检证明。
王建波老师：德国进口的空调，除了提供中文说明书外，还需要提供哪些资料？
3）监控设备的安装要求
（1）中央监控设备的安装要求
①中央监控设备外观检查无损伤，型号、规格和接口符合设计要求，设备安装平稳牢固，操作方便，接地可
靠。
②设备之间的连接电缆型号和连接应正确整齐，做好标识。
③控制柜（台）安装位置应符合设计要求，柜（台）体离墙应不小于1m。
④承重大于600kg/m²的设备应单独制作设备基座，不应直接安装在抗静电地板上。
（2）现场控制器安装要求
①现场控制器是监控系统的中间层，向上连接中央监控设备，向下连接各监控点的传感器和执行器。
（3）主要输入设备安装要求
①各类传感器的安装位置应装在能正确反映其检测性能的位置，并远离有强磁场或剧烈振动的场所，而且便
于调试和维护。
②风管型传感器安装应在风管保温层完成后进行。[注：天一文化专有版权，未经许可不可转发或复印传播]
③水管型传感器开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行。
水管型温度传感器 风管型温度传感器

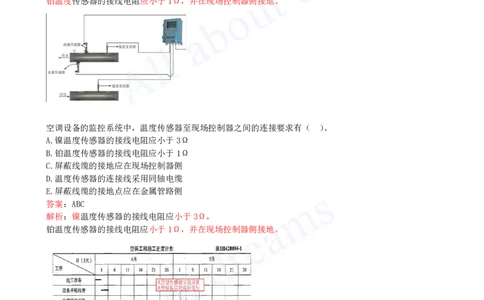

④传感器与现场控制器之间的连接应符合设计要求。
镍温度传感器的接线电阻应小于3Ω，
铂温度传感器的接线电阻应小于1Ω，并在现场控制器侧接地。
空调设备的监控系统中，温度传感器至现场控制器之间的连接要求有（ ）。
A.镍温度传感器的接线电阻应小于3Ω
B.铂温度传感器的接线电阻应小于1Ω
C.屏蔽线缆的接地应在现场控制器侧
D.温度传感器的连接线采用同轴电缆
E.屏蔽线缆的接地点应在金属管路侧
答案：ABC
解析：镍温度传感器的接线电阻应小于3Ω，
铂温度传感器的接线电阻应小于1Ω，并在现场控制器侧接地。
问题：写出铂温度传感器（风管型）的安装起止时间及连接到现场控制器的接线电阻要求。
答案：
（1）铂温度传感器安装的起止时间是5月6日~5月15日
（2）理由如下：因风管型传感器安装应在风管保温层完成后进行在空调工程施工进度计划中，风管制作安装
保温工作是在5月5日结束，5月16日开始风口安装[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）铂温度传感器与现场控制器之间接线电阻应小于1Ω
⑤电磁流量计应安装在流量调节阀的上游，
流量计的上游应有10倍管径长度的直管段，
下游段应有4～5倍管径长度的直管段。
⑥涡轮式流量传感器应水平安装，流体的流动方向必须与传感器壳体上所示的流向标志一致。
⑦空气质量传感器的安装位置，应选择能正确反映空气质量状况的地方。

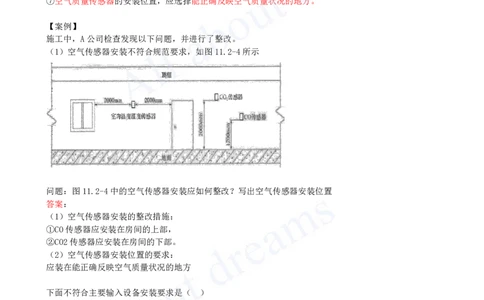

【案例】
施工中，A公司检查发现以下问题，并进行了整改。
（1）空气传感器安装不符合规范要求，如图11.2-4所示
问题：图11.2-4中的空气传感器安装应如何整改？写出空气传感器安装位置
答案：
（1）空气传感器安装的整改措施：
①CO传感器应安装在房间的上部，
②CO2传感器应安装在房间的下部。
（2）空气传感器安装位置的要求：
应装在能正确反映空气质量状况的地方
下面不符合主要输入设备安装要求是（ ）
A.风管型传感器安装应在风管保温层完成后进行。
B.铂温度传感器的接线电阻应小于1Ω，并在现场控制器侧接地
C.电磁流量计应安装在流量调节阀的下游
D.流量计上游应有10倍管径长度的直管段，下游段应有5倍管径长度的直管段
答案：C
解析：②风管型传感器安装应在风管保温层完成后进行。④传铂温度传感器的接线电阻应小于1Ω，并在现场
控制器侧接地⑤电磁流量计应安装在流量调节阀的上游，流量计的上游应有10倍管径长度的直管段，下游应
有4~5倍管径长度的直管段。
（4）主要输出设备安装要求
①电磁阀、电动调节阀安装前，应按说明书规定检查
线圈与阀体间的电阻，[注：天一文化专有版权，未经许可不可转发或复印传播]
进行模拟动作试验和压力试验。
阀门外壳上的箭头指向与水流方向一致。

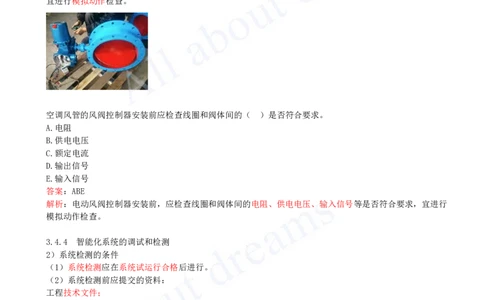

②电动风阀控制器安装前，应检查
线圈和阀体间的电阻、供电电压、输入信号等是否符合要求，
宜进行模拟动作检查。
空调风管的风阀控制器安装前应检查线圈和阀体间的（ ）是否符合要求。
A.电阻
B.供电电压
C.额定电流
D.输出信号
E.输入信号
答案：ABE
解析：电动风阀控制器安装前，应检查线圈和阀体间的电阻、供电电压、输入信号等是否符合要求，宜进行
模拟动作检查。
3.4.4 智能化系统的调试和检测
2）系统检测的条件
（1）系统检测应在系统试运行合格后进行。
（2）系统检测前应提交的资料：
工程技术文件；
设备材料进场检验记录和设备开箱检验记录；
自检记录；
分项工程质量验收记录；
试运行记录。
3）系统检测实施
（1）检测方案经建设单位或项目监理批准后实施。
（3）系统检测程序：分项工程→子分部工程→分部工程。
（5）分项工程检测记录、子分部工程检测记录和分部工程
检测汇总记录
由检测小组填写，
检测负责人做出检测结论，
监理（建设）单位的监理工程师（项目专业技术负责人）签字确认。[注：天一文化专有版权，未经许可不可转发或复印传播]
王建波老师：检测记录由谁填写？结论谁出？谁签字？16\17案例
2.建筑智能化工程调试检测
2）公共广播系统检测
（3）检测公共广播系统的
①声场不均匀度
②漏出声衰减及
③系统设备信噪比符合设计要求
4）安全技术防范系统调试检测
（2）安全技术防范系统检测
子系统功能应按设计要求逐项检测。
摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量不应低于20%，且不应少于3台，
数量少于3台时应全部检测，
5）建筑设备监控系统调试检测
（1）变配电系统调试检测
电源及主供电回路电流值显示、电压值显示、功率因数测量、电能计量等。
变压器和高、低压开关运行状况及故障（超温）报警。
应急发电机组供电电流、电压及频率和储油罐液位监视，故障报警。
不间断电源工作状态、蓄电池组及充电设备工作状态检测。
（4）通风空调设备系统调试检测
对风阀的自动调节来控制空调系统的新风量以及送风风量的大小。
对水阀的自动调节来控制送风温度（回风温度）达到设定值。
对加湿阀的自动调节来控制送风相对湿度（回风相对湿度）达到设定值。
对过滤网的压差开关报警信号来判断是否需要清洗或更换过滤网。
（5）公共照明控制系统调试检测
按照明回路总数的10%抽检，数量不应少于10路，总数少于10路时应全部检测。不同区域的照明设备分别进
行开、关控制；利用计算机对公共照明开、关进行监视，满足必要的照明要求。
包含90个照明回路的控制系统调试检测时，抽检的最少回路数是（ ）。
A.5个
B.9个
C.10个
D.13个
答案：C
解析：公共照明控制系统调试检测
按照明回路总数的10%抽检，数量不应少于10路，总数少于10路时应全部检测。
（6）给水排水系统调试检测
给水和中水监控系统应全部检测。
排水监控系统应抽检50%，且不得少于5套，总数少于5套时应全部检测。[注：天一文化专有版权，未经许可不可转发或复印传播]
中水系统液位、压力参数及水泵运行状态检测的数量为（ ）
A.50%
B.100%
C.5套
D.0套
答案：B
解析：本题考查给水排水系统调试检测
给水和中水监控系统应全部检测。排水监控系统应抽检50且不得少于5套，
总数少于5套时应全部检测。
（7）电梯和自动扶梯监测系统
检测启停、上下行、位置、故障等运行状态显示功能。
（8）能耗监测系统检测
检测能耗数据的显示、记录、统计、汇总及趋势分析等功能。
