一、填空题
1、P型半导体多数载流子为 空穴 ，而N型半导体的多数载流子为
电子 。
2、为了使三极管具有放大作用，要求外加电压保证发射结 正偏 ，集
电结 反偏 。
3、甲类功放电路管子的导通角为 2π ，乙类功放电路管子的导通角为 π
。
4、 同相比例 运算电路可实现Au>1的放大器； 反相比例 运
算电路可实现Au<0的放大器。
5、差分放大电路能够放大 差模信号 ，而抑制 共模信号 。

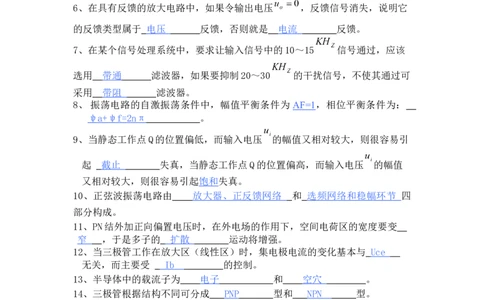

6、在具有反馈的放大电路中，如果令输出电压 ，反馈信号消失，说明它
的反馈类型属于 电压 反馈，否则就是 电流 反馈。
7、在某个信号处理系统中，要求让输入信号中的10～15 信号通过，应该
选用 带通 滤波器，如果要抑制20～30 的干扰信号，不使其通过可
采用 带阻 滤波器。
8、振荡电路的自激振荡条件中，幅值平衡条件为 AF=1，相位平衡条件为：
ψa+ψf=2nπ 。
9、当静态工作点Q的位置偏低，而输入电压 的幅值又相对较大，则很容易引
起 截止 失真，当静态工作点Q的位置偏高，而输入电压 的幅值
又相对较大，则很容易引起饱和失真。
10、正弦波振荡电路由 放大器、正反馈网络 和 选频网络和稳幅环节 四
部分构成。
11、PN结外加正向偏置电压时，在外电场的作用下，空间电荷区的宽度要变
窄 ，于是多子的 扩散 运动将增强。
12、当三极管工作在放大区（线性区）时，集电极电流的变化基本与 Uc e
无关，而主要受 I b 的控制。
13、半导体中的载流子为 电子 和 空穴 。
14、三极管根据结构不同可分成 PN P 型和 NP N 型。
15、共模抑制比 等于 差模放大倍数 与 共模放大倍数 之比的绝对值，
值越大，表明电路抑制共模信号的能力越强。
16、在对放大电路的输入、输出电阻的影响中，串联负反馈的影响是使输入电
阻的阻值 增大 ，而电压负反馈的影响是使得输出电阻的阻值 减小
。
17、在某个信号处理系统中，为了获得输入电压中的低频信号，应该选用 低通

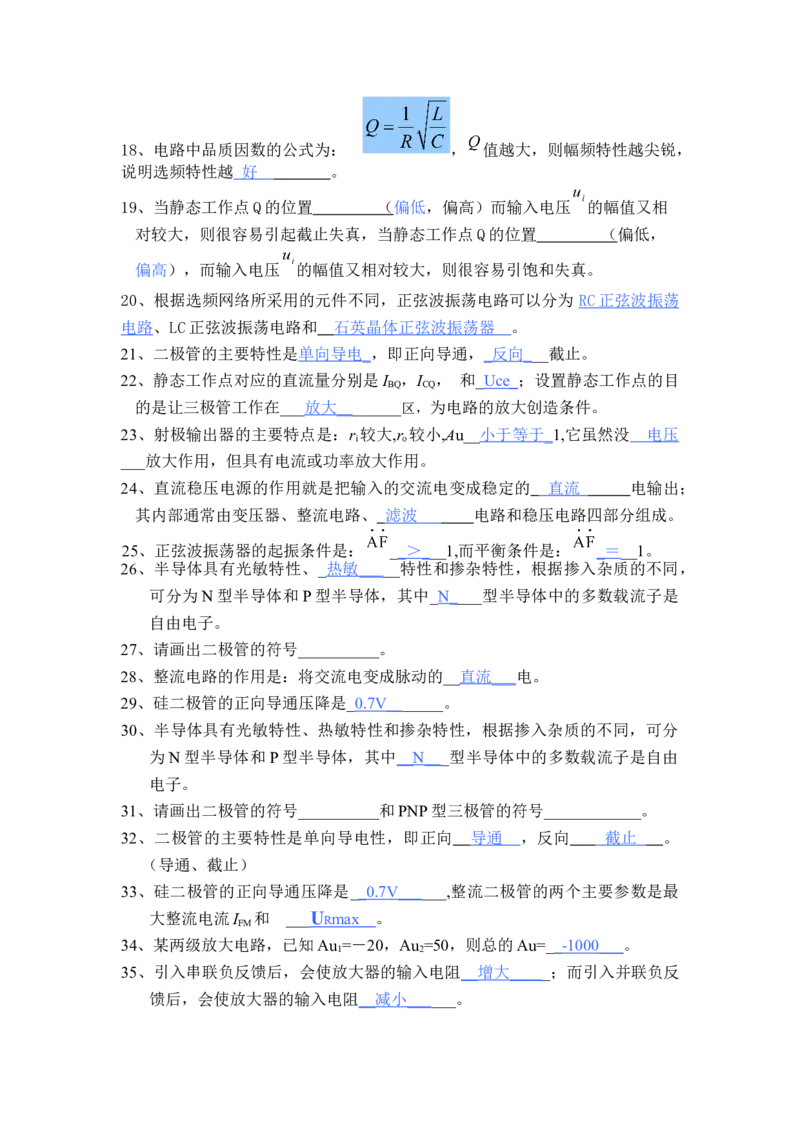

滤波器，为了避免50HZ电网电压的干扰进入放大器，应该选用 带阻 滤波器。18、电路中品质因数的公式为： ， 值越大，则幅频特性越尖锐，
说明选频特性越 好 。
19、当静态工作点Q的位置 （偏低，偏高）而输入电压 的幅值又相
对较大，则很容易引起截止失真，当静态工作点Q的位置 （偏低，
偏高），而输入电压 的幅值又相对较大，则很容易引饱和失真。

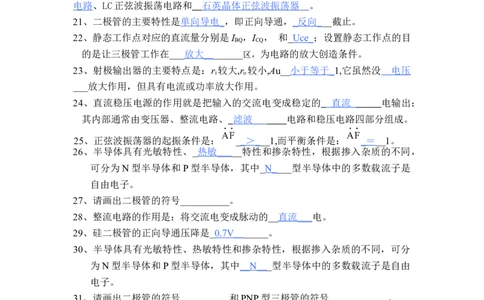

20、根据选频网络所采用的元件不同，正弦波振荡电路可以分为 R C 正弦波振荡
电路、LC正弦波振荡电路和 石英晶体正弦波振荡器 。
21、二极管的主要特性是 单向导电 _，即正向导通， _ 反向 _ __截止。
22、静态工作点对应的直流量分别是I ，I ， 和_Uce_；设置静态工作点的目
BQ CQ
的是让三极管工作在___ 放大 _ _______区，为电路的放大创造条件。
23、射极输出器的主要特点是：r 较大,r 较小,Au__ 小于等于 _1,它虽然没 电压
i o
___放大作用，但具有电流或功率放大作用。
24、直流稳压电源的作用就是把输入的交流电变成稳定的 直流 电输出；
其内部通常由变压器、整流电路、 滤波 电路和稳压电路四部分组成。
25、正弦波振荡器的起振条件是： _ _ ＞ _ __1,而平衡条件是： _ ＝ __1。
26、半导体具有光敏特性、_ 热敏 __ ___特性和掺杂特性，根据掺入杂质的不同，
可分为N型半导体和P型半导体，其中_N____型半导体中的多数载流子是
自由电子。
27、请画出二极管的符号__________。
28、整流电路的作用是：将交流电变成脉动的__ 直流 __ _电。
29、硅二极管的正向导通压降是_ 0.7V __ _____。
30、半导体具有光敏特性、热敏特性和掺杂特性，根据掺入杂质的不同，可分
为N型半导体和P型半导体，其中__N___型半导体中的多数载流子是自由
电子。
31、请画出二极管的符号__________和PNP型三极管的符号____________。
32、二极管的主要特性是单向导电性，即正向 导通 ，反向 截止 。
（导通、截止）
33、硅二极管的正向导通压降是_ _ 0.7V ___ ___,整流二极管的两个主要参数是最
大整流电流I FM 和 ___ U R max __ 。
34、某两级放大电路，已知Au =－20，Au =50，则总的Au=__-1000___。
1 2
35、引入串联负反馈后，会使放大器的输入电阻 __ 增大 ____ _；而引入并联负反
馈后，会使放大器的输入电阻 __ 减小 ___ ___。36、 基本放大电路静态工作点对应的直流量分别是I BQ ， I c Q ，和U CEQ ；
37、差动放大电路属于直接耦合放大电路，它只对__ 差 _ __模信号具有放大能力，
而对__ _ 共 _ _模信号具有较好的抑制能力，其共模抑制比K 反映了一个差
CMR
动电路放大有用的差模信号和抑制无用的共模信号的能力。
38、多级放大电路级间耦合方式有直接耦合、变压器耦合和_ 阻容 ___耦合。
39. 串联反馈使输入电阻 增大 。
40. 负反馈闭环增益和开环增益及反馈系数的关系为A =A/1+AF
f
41．二极管的主要特性是 单向 导电性。

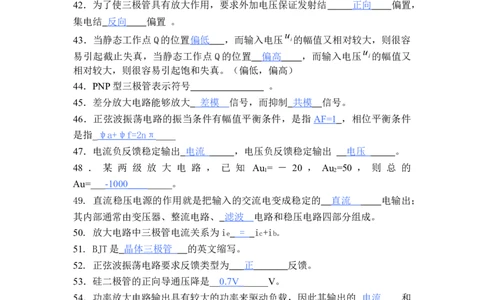

42．为了使三极管具有放大作用，要求外加电压保证发射结 正向 偏置，
集电结 反向 偏置 。
43．当静态工作点Q的位置 偏低 ，而输入电压 的幅值又相对较大，则很容
易引起截止失真，当静态工作点Q的位置 偏高 ，而输入电压 的幅值又
相对较大，则很容易引起饱和失真。（偏低，偏高）
44．PNP型三极管表示符号 。
45．差分放大电路能够放大 差模 信号，而抑制 共模 信号。
46．正弦波振荡电路的振当条件有幅值平衡条件，是指 AF=1 ，相位平衡条件
是指_ψa+ψf=2nπ____
47．电流负反馈稳定输出 电流 ，电压负反馈稳定输出 电压 。
48 ． 某 两 级 放 大 电 路 ， 已 知 Au = － 20 ， Au =50 ， 则 总 的
1 2
Au=___-1000_________。
49. 直流稳压电源的作用就是把输入的交流电变成稳定的 直流 电输出；
其内部通常由变压器、整流电路、 滤波 电路和稳压电路四部分组成。
50. 放大电路中三极管电流关系为ie = ic+ib。
51. BJT是 晶体三极管 的英文缩写。
52. 正弦波振荡电路要求反馈类型为 正 反馈。
53．硅二极管的正向导通压降是__ 0.7V _ _____V。
54．功率放大电路输出具有较大的功率来驱动负载，因此其输出的 电流 和
信号的幅度均较大，可达到接近功率管的 极限 参数。
55． 同相 比例运算电路的比例系数大于 1， 反向 比例运算电
路的比例系数小于0
56．三极管有三个工作区，分别是放大区、 截止区 和 饱和区
。
57．多级放大电路的耦合方式有 阻容 耦合和 直接 耦合。
58．理想集成运算放大器线性应用满足的特性是 虚短 和 虚断 。59 ． 某 两 级 放 大 电 路 ， 已 知 Au = － 40 ， Au =50 ， 则 总 的
1 2
Au=__-2000__________。
60. 根据选频网络所采用的元件不同，正弦波振荡电路可以分为 R C 正弦波
振荡电路、 LC 正弦波振荡电路和 石英晶体 正弦波振荡电路。
61. 硅光电池是一个大面积的 光电 二极管。
62. 并联反馈使输入电阻 减小 。
63. 高频信号可以通过的滤波器称为 高通 滤波器。
64. 半导体二极管具有光敏性、 热敏 性和掺杂性。

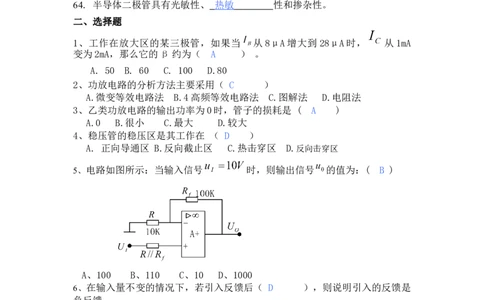

二、选择题
1、工作在放大区的某三极管，如果当 从8μA增大到28μA时， 从1mA
变为2mA，那么它的β约为（ A ） 。
A. 50 B. 60 C. 100 D.80
2、功放电路的分析方法主要采用（ C ）
A.微变等效电路法 B.4高频等效电路法 C.图解法 D.电阻法
3、乙类功放电路的输出功率为0时，管子的损耗是 ( A )
A.0 B.很小 C.最大 D.较大
4、稳压管的稳压区是其工作在 （ D ）
A. 正向导通区 B.反向截止区 C.热击穿区 D.反向击穿区
5、电路如图所示：当输入信号 时，则输出信号 的值为：( B )
A、100 B、110 C、10 D、1000
6、在输入量不变的情况下，若引入反馈后（ D ），则说明引入的反馈是
负反馈。
A．输入电阻增大 B．输出量增大
C．净输入量增大 D．净输入量减小
7、下列不属于常见的LC正弦波振荡电路为（ D ）
A.变压器反馈式 B.电感三点式
C..电容三点式 D.互感三点式
8、甲乙类互补对称输出级与乙类相比，优点是（ C ）
A.输出功率大 B.效率高 C.交越失真小 D.输出电阻小
9、电流负反馈对放大电路的影响是使得输出电阻（ D ）
A.不变 B.无法确定 C.减少 D.增大10、对于双端输入、单端输出的差模电压放大倍数为双端输入、双端输出的差
模电压放大倍数的（C ）
A．1倍 B.2倍 C. 倍 D.4倍
11、工作在电击穿区的二极管为( A )
A. 稳压二极管 B.发光二极管 C.变容二极管 D光电二极管
12、工作在放大区的某三极管，如果当 从12μA增大到22μA时， 从1mA
变为2mA，那么它的β约为 。（ C ）
A. 83 B. 91 C. 100 D.120
13、欲将正弦波电压移相+180度，应选用（ A ）
A.反向比例运算电路 B.同相比例运算电路 C.加法运算电路 D.微分运算电路
14、功率放大器的主要作用是向负载提供足够大的（ A ）
A．功率 B．电压 C．电流 D．相位
15、直流放大器（C ）。
A．只能放大直流信号 B．只能放大交流信号 C． 能放大直流和交流信
号
16、在输入量不变的情况下，若引入反馈后（C ），则说明引入的反馈是正
反馈。
A．输入电阻增大 B．输出量增大
C．净输入量增大 D．净输入量减小
17．杂质半导体中，多数载流子的浓度主要取决于（ A ）。
A.杂质浓度 B.温度 C.大气压强 D.电压。
18、双电源乙类互补功放电路，若要求最大输出功率为5W，则每只功放管的最
大允许管耗至少应大于（C ）
A.5 W B.0 W C.1 W D. Vcc19、下列不属于负反馈对放大电路性能影响的为（ B ）
A.提高放大电路增益的稳定性
B.增加放大倍数
C.减少非线性失真
D.扩展频带
20、振荡电路产生自激振荡的条件是( A )
A. = 1 B. = -1 C. = 0 D. = 2
21、某两级放大电路，已知A ＝20，A ＝30 ，则总的A ＝（ A ）。
u1 u2 u
A．600 B．50 C．400 D．900。
22、三极管具有电流放大作用，但必须工作在（A ）。
A．放大区 B．截止区 C．饱和区 D．击穿区。
23、正弦波振荡器通常由放大器、正反馈网络、选频网络和稳幅环节四部分组
成，其中哪一部分决定振荡器的振荡频率？（C ）
A．放大器 B．正反馈网络 C．选频网络 D．稳幅环节
24、要求稳压电源的U ＝＋15V，I ＝1.5 A ,该选用何种型号的三端集成稳压
O OMAX
器?（D）
A．7805 B．7915 C．7905 D．7815
25、欲实现 ＝－100的放大电路，应选用（ A ）。
A. 反相比例运算电路 B. 同相比例运算电路
C. 加法运算电路 D. 微分运算电路26、在桥式整流电容滤波电路中,已知U =20V,R ＝∞,则U ＝（ B ）。
2 L O
A．18V B．28V C．24 V D．9V
27、在共射基本放大电路中，调整静态工作点时，一般是调整（B ）。
A．R B．R C．U D．β
C B cc
28、若想增大输入电阻，稳定输出电压，应当引入何种负反馈？（ B ）
A．电压并联 B．电压串联 C．电流并联 D．电流串联。

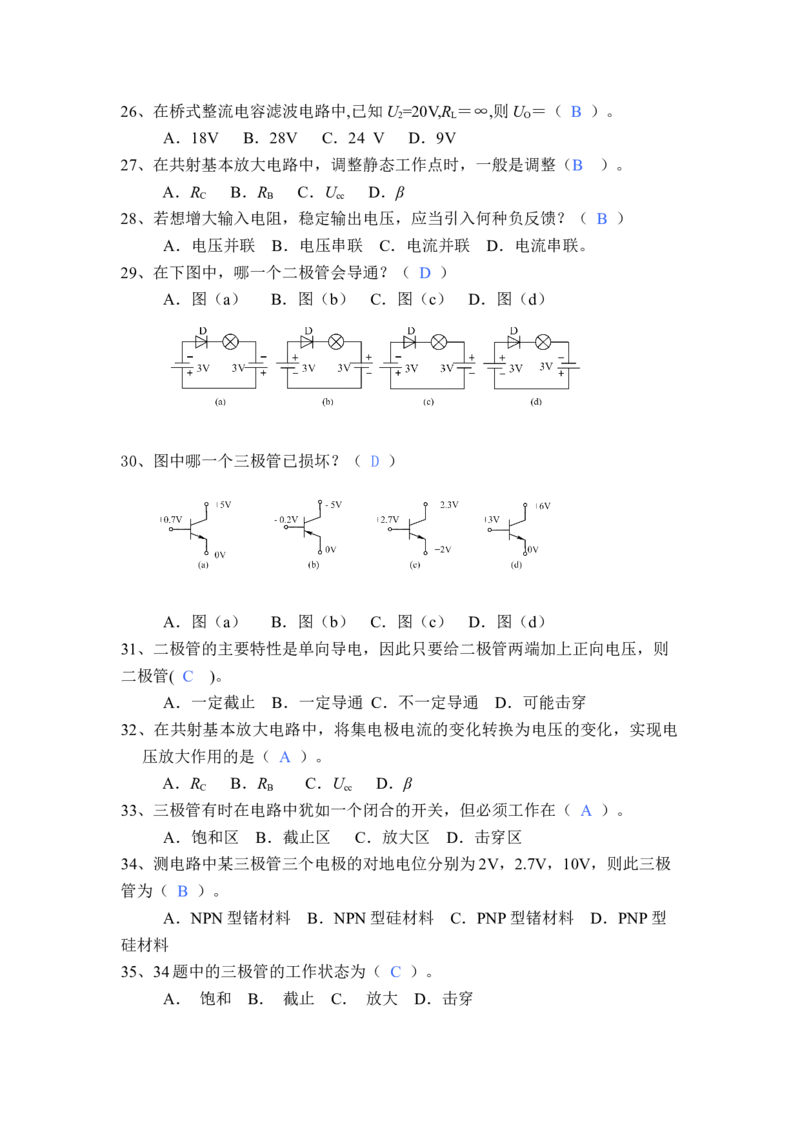

29、在下图中，哪一个二极管会导通？（ D ）
A．图（a） B．图（b） C．图（c） D．图（d）
30、图中哪一个三极管已损坏？（ D ）
A．图（a） B．图（b） C．图（c） D．图（d）
31、二极管的主要特性是单向导电，因此只要给二极管两端加上正向电压，则
二极管( C )。
A．一定截止 B．一定导通 C．不一定导通 D．可能击穿
32、在共射基本放大电路中，将集电极电流的变化转换为电压的变化，实现电
压放大作用的是（ A ）。
A．R B．R C．U D．β
C B cc
33、三极管有时在电路中犹如一个闭合的开关，但必须工作在（ A ）。
A．饱和区 B．截止区 C．放大区 D．击穿区
34、测电路中某三极管三个电极的对地电位分别为2V，2.7V，10V，则此三极
管为（ B ）。
A．NPN型锗材料 B．NPN型硅材料 C．PNP型锗材料 D．PNP型
硅材料
35、34题中的三极管的工作状态为（ C ）。
A． 饱和 B． 截止 C． 放大 D．击穿36、工作在放大区的某三极管，如果当 从15μA增大到25μA时， 从1mA
变为2mA，那么它的β约为（ C ）。
A．83 B．91
C．100 D．120
37、三极管电流放大的外部条件是（ C ）。
A．Je反偏Jc正偏 B．Je反偏Jc反偏 C．Je正偏Jc反偏 D．Je正偏
Jc正偏。
38、放大电路的静态工作点偏高时，对应的I 和U 是（A ）。
CQ CEQ
A． I 较大U 较小 B． I 较大U 较大
CQ CEQ CQ CEQ
C． I 较小U 较小 D．I 较小U 较大
CQ CEQ CQ CEQ
39、在桥式整流电容滤波电路中,已知变压器二次电压U =20V,电容足够大,接
2
有负载,则输出电压为（ C ）。
A．9V B．18V C．24 D．28V
40、要求稳压电源的U ＝+5V，I ＝1.5 A ,该选用何种型号的三端集成稳压器?
O OMAX
（A）
A．7805 B．7915 C．7905 D．7815
41. 工作在放大区的某三极管，如果当 从14μA增大到24μA时， 从2mA
变为3mA，那么它的β约为（ C ）。
A．83 B．91
C．100 D．120
42．功率放大电路的转换效率是指（B ）。
A．输出功率与晶体管所消耗的功率之比
B．最大输出功率与电源提供的平均功率之比
C．晶体管所消耗的功率与电源提供的平均功率之比
D．最大输出功率与晶体管所消耗的功率之比
43．在输入量不变的情况下，若引入反馈后净输入量增大，则说明引入的反馈
是（ A ）。
A．正反馈 B．负反馈 C． 电压反馈 D．电流反馈
44．放大电路放大倍数为50，当输入为零时，输出由5.1V变化到4.5V，则折
算到输入端的零点漂移电压为（ C ）。
零点漂移的大小，通常用折合到输入端的零点漂移电压的大小来衡量。例如，某放大电路
输出端的零点漂移电压为 ，电压放大倍数为 ，则折合到输入端的零点漂移电压为
。
A．5.1V B．4.5V C．0.6V/50 D．9.6V45．即能放大电压，又能放大电流的基本放大电路组态为（ A ）。
A．共发射极 B．共集电极
C．共基极 D．开环
46．差分放大电路用恒流源代替R ，是为了（ C ）。
e
A．提高差模电压放大倍数 B．提高共模电压放大倍数
C．提高共模抑制比 D．提高差模输入电阻
47．测电路中某三极管三个电极的对地电位分别为-8V，-3V，-3.2V，则此三极
管为（ C ）。
A．NPN型锗材料 B．NPN型硅材料
C．PNP型锗材料 D．PNP型硅材料
48．直流稳压电源中滤波电路的目的是（C ）。
A．将交流变为直流 B．将高频变为低频
C．将交直流混合量中交流成分过滤掉 D．将低频变为高频
49．功率放大器的作用主要是向负载提供足够大的（A ）。
A．功率 B．电压
C．电流 D．电阻

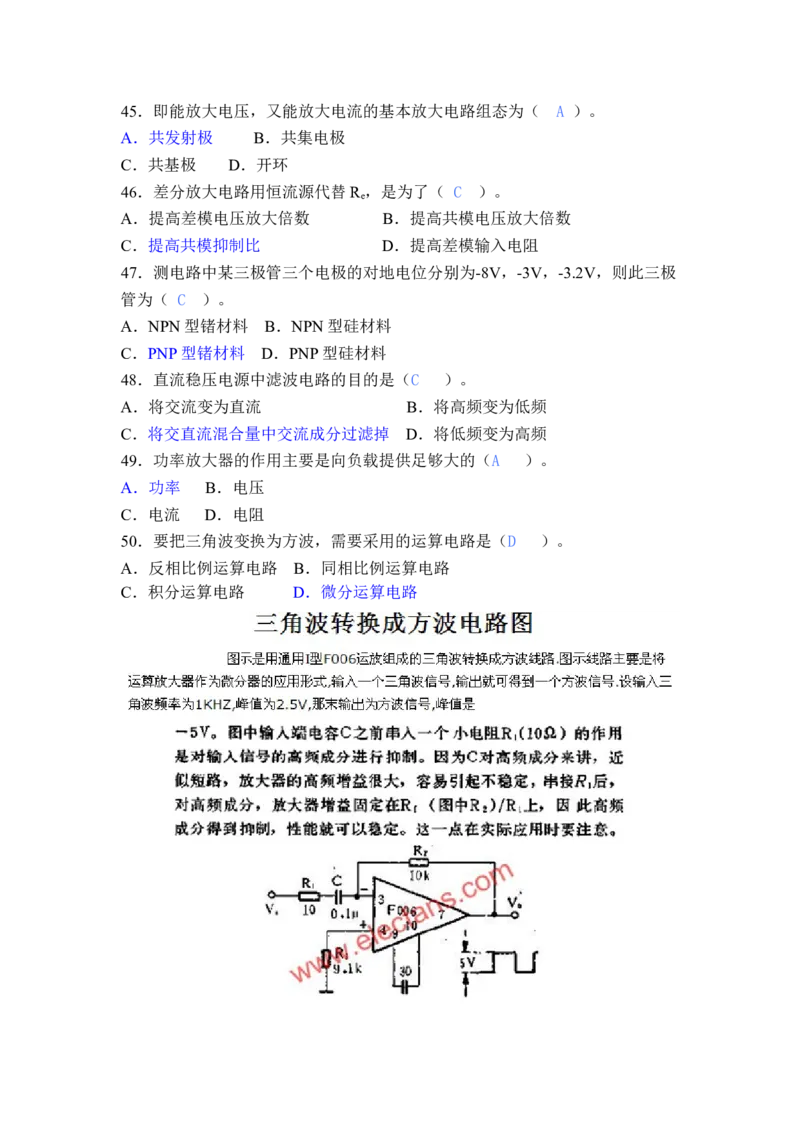

50．要把三角波变换为方波，需要采用的运算电路是（D ）。
A．反相比例运算电路 B．同相比例运算电路
C．积分运算电路 D．微分运算电路61.直流稳压电源中，滤波电路应选用（ B ）。
A.高通滤波电路 B.低通滤波电路
C.带通滤波电路 D.带阻滤波电路
62.工作在放大区的某三极管，如果当 从6μA增大到26μA时， 从1mA变
为2mA，那么它的β约为（ A ）。
A.50 B.60
C.100 D.80
63.要把方波信号变换成脉冲信号，应选用（ D ）。
A.反相比例运算电路 B.同相比例运算电路
C.积分运算电路 D.微分运算电路
64.下列不属于负反馈对放大电路性能影响的为（ B ）。
A.提高放大电路增益的稳定性 B.增加放大倍数
C.减少非线性失真 D.扩展频带
65.甲乙类互补对称输出级与乙类相比，优点是（ C ）。
A.输出功率大 B.效率高
C.交越失真小 D.输出电阻小
66.功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情
况下，负载上可能获得的最大（ A ）。
A.交流功率（交流电压和交流电流有效值的乘积） B.直流功率
C.平均功率 D.瞬时功率

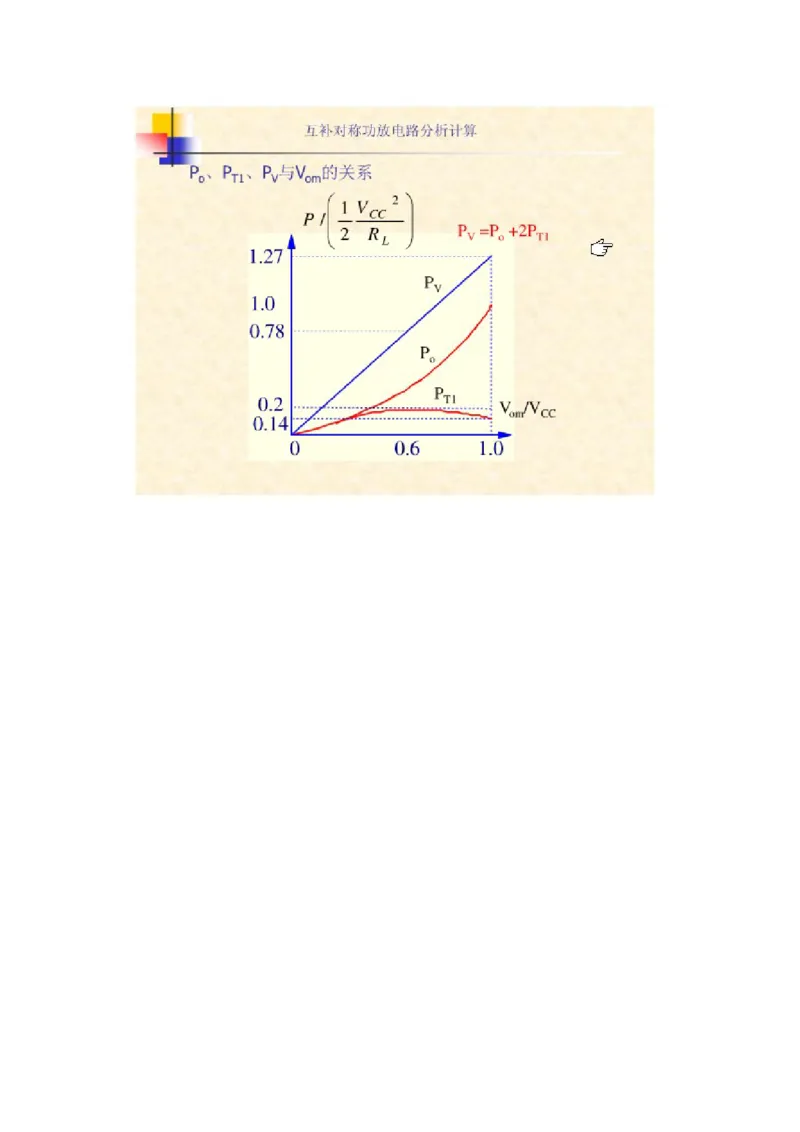

注 ：功率放大电路的最大输出功率是在输入为正弦波时，输出基本不失真的情
况下，负载可以获得最大的交流功率.
平均功率-输出不失真的平均数
直流功率-功率放大电路消耗电源
67.测电路中某三极管三个电极的对地电位分别为2V，2.3V，10V，则此三极管
为（ A ）。
A.NPN型锗材料 B.NPN型硅材料
C.PNP型锗材料 D.PNP型硅材料
68.互补对称功率放大电路，从放大作用来看，（ B ）。
A.即电流放大，又电压放大 B.只放大电流
C.只放大电压 D.没有电压，电流放大作用
C.将正弦波变为方波 D.将正弦波变为三角波
69.整流的目的是（ A ）。
A.将交流变为直流 B.将高频变为低频
C.将正弦波变为方波 D.将正弦波变为三角波70.不属于集成运算放大器的线性应用的是（ D ）。
A.反相比例运算 B.同相比例运算
C.积分运算 D.电压比较器
三、判断题
（×）1、石英晶体振荡器的最大特点是振荡频率特别高。
（×）2、某共集放大电路中，经测量其输出电压为6V，输入电压为3V。
（×）3、对于正弦波振荡器来说，起振的条件是 =1。
（×）4、功率放大器能够输出的功率较大，输出电阻也较大。
（√）5、半导体中有自由电子和空穴两种载流子。
（√）6、P型半导体中的多数载流子是空穴。
（√）7、二极管的主要特性是单向导电性，但给二极管两端加上正向电压，它
不一定导通。
（×）8、硅管的导通压降是0.2V左右。
（√）9、（1＋AF）称为反馈深度，而(1＋AF)＞＞1的反馈称为深度负反馈。
（√）10、有人认为，由于运放的输入电阻近似为无穷大，所以运放工作于非
线性区时，虽然不能运用“虚短”的概念，但仍然可以运用“虚断”的概念来
分析运放电路。（虚短只在线性区时适用，虚断在任何情况下都适用。）
（√）11、P型半导体中的多数载流子是空穴。
（√）12、直流放大器既能放大直流信号又能放大交流信号和缓慢变化的信号。
（√）13、半导体中有自由电子和空穴两种载流子。
（×）14、二极管的主要特性是单向导电性，因此只要给二极管两端加上正向
电压，它就一定导通。
（×）15、硅管的导通压降是0.2V左右。
（×）16、三极管的主要特性是具有电压放大作用。
（×）17、三极管工作在截止区时，其发射结正偏，集电结反偏。
（×）18、整流电路加滤波电容后输出直流电压的平均值会下降。
（×）19、某共集放大电路中，经测量其输出电压为5V，输入电压为2V。
（×）20、差动放大器对共模信号有较强的放大能力，而对差模信号有较强的抑
制能力。
（√）21．集成运算放大器的线性应用要满足虚短和虚地的特性。
（×）22．K 为共模抑制比，是共模电压放大倍数和差模电压放大倍数的比
CMR
值。（差模电压放大倍数和共模电压放大倍数之比的绝对值，越大越好。）
（√）23．PNP型三极管处于放大状态时，应该满足Ue>Ub>Uc。（√）24．三极管处于临界饱和的时候，U =U 。一般认为UCE＝UBE, 即
CES BE
UCB＝0时, 三极管处于临界饱和状态, 当UCE＜UBE时称为过饱和。三极管
饱和时的管压降用 UCES 表示。在深度饱和时, 小功率管管压降通常小于
0.3V。
三极管工作在饱和区时, 发射结和集电结都处于正向偏置状态。对
NPN三极管,UBE＞0, UBC＞0。
（√）25．二极管加正向电压导通，加反向电压截止，即具有单向导电性。
（×）26．多级放大电路的耦合方式只有直接耦合。
（√）27．RC正弦波振荡电路需要接入负反馈。

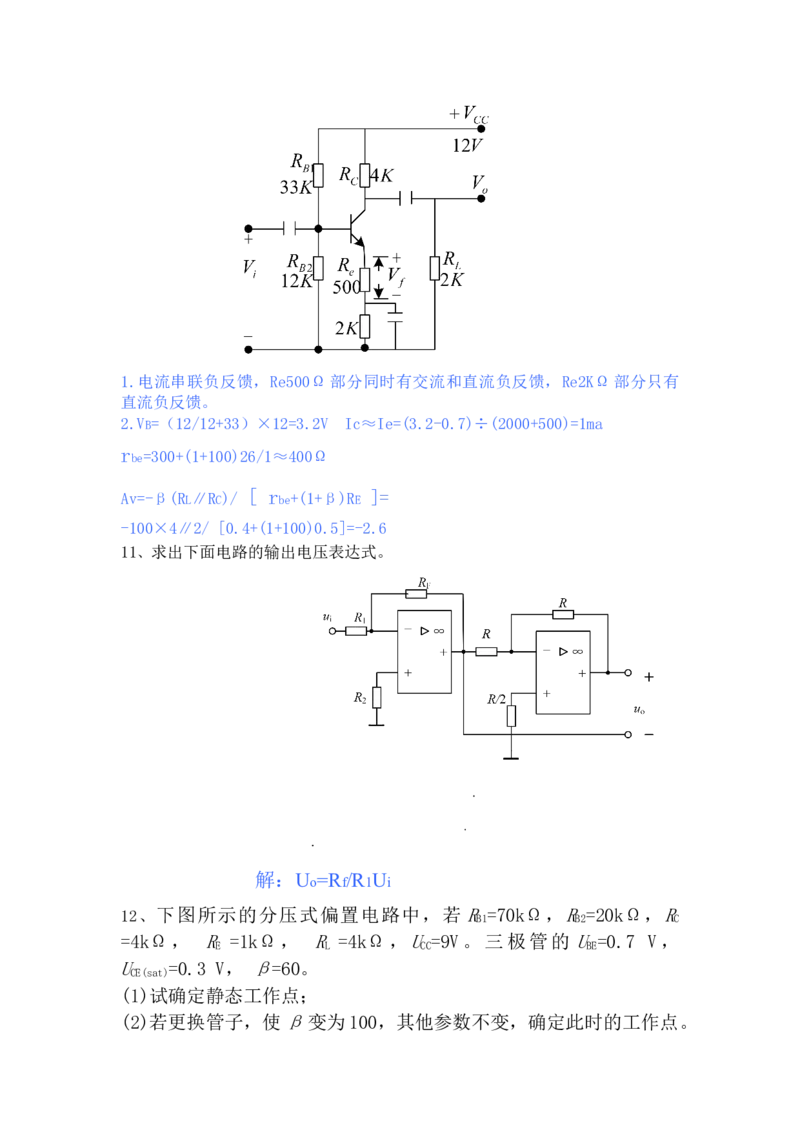

RC串并联网络振荡电路用以产生低频正弦波信号，是一种使用十分广泛的RC振荡电路。
振荡电路的原理图如上图所示。其中集成运放 A作为放大电路，它的选频网络是一个由
R、C元件组成的串并联网络，RF和R’支路引入一个负反馈。由图可见，串并联网络中的
R1、C1和R2、C2以及负反馈支路中的RF和R’正好组成一个电桥的四个臂，因此这种电
路又称为文氏电桥振荡电路。反馈的主要目的：将振幅稳定下来。
原因：振荡电路本身有一定的正反馈，如果没有输出振幅稳定电路，波形振幅就会不断增
大，直到接近电源电压，产生波形失真。
（√）28．不加输入信号就可以产生输出波形的电路为振荡电路，也叫波形发
生器。
（√）29．电路图主要由元件符号、连线、节点、注释四大部分组成。
电路图主要由元件符号、连线、结点、注释四大部分组成。
元件符号表示实际电路中的元件，它的形状与实际的元件不一定相似，甚至完全不一样。
但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。
连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往
往不是线而是各种形状的铜箔块，就像收音机原理图中的许多连线在印刷电路板图中并不
一定都是线形的，也可以是一定形状的铜膜。
结点表示几个元件引脚或几条导线之间相互的连接关系。所有和结点相连的元件引脚、导
线，不论数目多少，都是导通的。注释在电路图中是十分重要的，电路图中所有的文字都可以归入注释—类。细看以上各图
就会发现，在电路图的各个地方都有注释存在，它们被用来说明元件的型号、名称等等。
（√）30．理想锗二极管导通压降为0V。
（×）31．NPN型三极管处于放大状态时，应该满足Uc<Ub<Ue。
（×）32．射极输出器的电压放大倍数大于1。
（√）33．反相比例运算电路，集成运算放大器的两个输入端都虚地。
（若某一点的电位是无穷小量，则该点就称为“虚地”点。真正的地的电位为0。）
YJL
（√）34．稳压管工作在反向击穿状态。
（√）35．直接耦合的多级放大器中，将输入端短路，令输入信号为零，输出
电压并不为零的现象称为零点漂移。

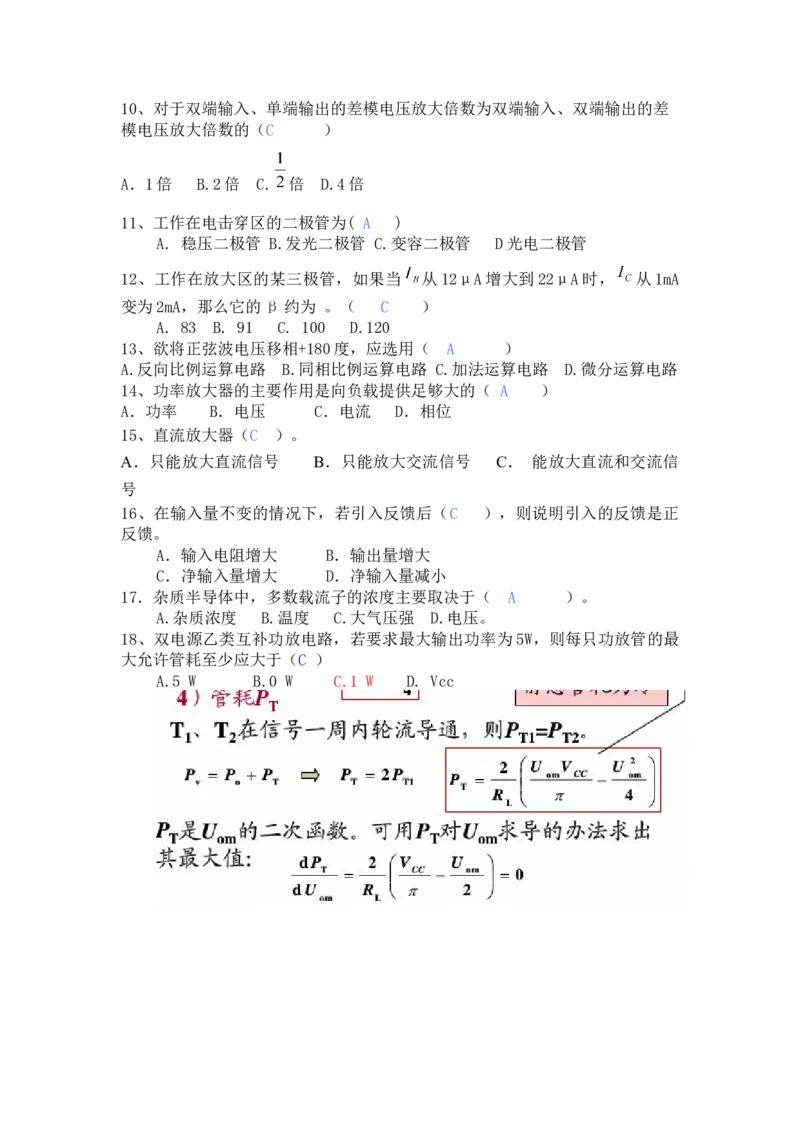

（×）36．在功率放大电路中，输出功率愈大，功放管的管耗愈大。（见最后页
说明图示）
（×）37．多级放大电路的耦合方式只有电容耦合。
（√）38．常用的滤波电路有电容滤波、电感滤波、π型滤波电路等。
（√）39．LC选频网络选择的振荡频率就是LC电路的谐振频率。
（√）40．电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表
示电路结构的图形。
（×）51．因为N型半导体的多子是自由电子，所以它带负电。
（√）52．放大电路必须加上合适的直流电源才能正常工作；
（√）53．阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。
（√）54．现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们
连成两级放大电路，其电压放大倍数应为10000。
（√）55．运算电路中一般均引入负反馈。（√）56．直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（√）57． PN结在无光照、无外加电压时，结电流为零。
（√）58．功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本
不失真情况下，负载上可能获得的最大平均功率。准确地讲，功率放大器只有一个
指标：不失真最大输出功率。这个功率是对交流信号而言的，也是一种交流功率。超过这
个功率，信号就要失真了。实际应用时，功率放大器的输出功率是受输入信号控制的，可
大可小，如果输入信号的摆动范围固定，那么，此时可以测量到一个平均功率，它介于最
大值和最小值之间。但是，这个平均功率并不能表征功放器的什么特性，它也是随时变化
的
（×）59．欲实现Au＝－100的放大电路，应选用同相比例运算电路
（×）60．功率放大电路与电压放大电路、电流放大电路的共同点之一是都使输
出电压大于输入电压。
（×）61．基本放大电路中各电量的交流成份是交流信号源提供的。
（× ）62．直接耦合多级放大电路各级的Q点相互影响，它只能放大直流信号。
（×）63．在运算电路中，集成运放的反相输入端均为虚地。在运算放大器工作
在线性区时，同相输入端和反相输入端的电压近似相等。另要求同相输入端接地，此时反
相输入端与同相输入端电压近似相等，为地的电位，这时就称反相输入端虚地。
反相运算电路中虚地的条件有两点，一是满足了运算放大器有负反馈，工作在线性区；
二是同相输入端接地。
（×）64．处于放大状态的晶体管，集电极电流是多子漂移运动形成的。基极接
的是正极，发射极接的是负极，这时的电子方向是由发射极到基极。同理集电极也是正极，
发射极还是负极，电子方向也可以从发射极流向集电极。这时因集电结处在反偏，电子根
本过不去，也就型成不了电子流，但是因为有了发射极-基极的电子流（正向导通）。大量
的电子到达集电结边上，而且这些电子都是多余电子，也就是活动的电子。在集电极的高
电压强电场吸引下飞过了集电结（集电结的反偏也挡不住），这样就型成了集电极电流，
这个电流的大小取决于基极的电流变化，也就是说基极一个小电流变化，集电极就有一个
大电流变化，这就使的三极管有放大能力了。
（√）65． PN结加正向电压时，空间电荷区将变窄。
（×）66．当输入电压UI和负载电流IL变化时，稳压电路的输出电压是绝对不
变的。
（×）67．功率放大电路的转换效率是指输出功率与晶体管所消耗的功率之比
（×）68．欲实现Au＝－100的放大电路，应选用反相加法运算电路
（×）69．功率放大电路与电压放大电路、电流放大电路的共同点之一是都使输
出电流大于输入电流。不然，以共基极电路为例：1、输入信号与输出信号同
相； 2、电压增益高； 3、电流增益低（≤1）； 4、功率增益高； 5、适用于高频电路。 共基极放大电路的输入阻抗很小，会使输入信号严重衰减，不适合
作为电压放大器。但它的频宽很大，因此通常用来做宽频或高频放大器。
（√）70．整流电路可将正弦电压变为脉动的直流电压。
四、简答题
1.功放管的一次击穿和二次击穿的本质区别是什么？2．运算放大器的两个特点是什么？在什么条件下才具备？
虚短和虚断。理想运放将处于线性应用状态。
3．三种基本放大电路输入、输出电压的相位关系各是什么?
三极管接成共发射极电路时，输入信号与输出信号的相位相差 180度，所以也
称为反相器，也就是倒相。
这是因为集电极接一个电阻RC,集电极输出电压VCE与电源电压EC、集电极电
阻电压VRC之间有如下关系：EC=VRC+VCE,
因为VRC=IC*RC,
IC=βIB
当三极管基极输入一个正极性的信号时（正弦波的正半周信号），基极电流IB
向增大方向变化，集电极电流IC随之增大，VRC=RC*IC也增大，使VCE减小，
输出电压向减小方向变化。
所以说，基极电压输入正半周，集电极电压输出副半周。这个就是倒相作用。
三极管接成共集电极（射级输出器）时，发射极接一个电阻RE,集电极没有电
阻。输出从RE上取出，由于IB增加IE也增加，VB上升VE也上升，方向相同，
所以同相。共基极放大电路输出电压与输入电压同相位。4．一个正弦波振荡器有哪几部分组成？简述各部分的作用。
正弦波振荡电路由四部分组成，即放大电路.反馈网络.选频网络和稳幅环节。
(1)放大电路 具有一定的电压放大倍数．其作用呈对选择出来的某一频率的信
号进行放大。根据电路需要可采用单级放大电路或多级放大电路。
(2)反馈网络 是反馈信号所经过的电路，其作用是将输出信号反馈到输入端，
引入自激振荡所需的正反馈，一般反馈网络由线性元件R.L和C按需要组成。
(3)选频网络 具有选频的功能，其作用是选出指定频率的信号，以便使正弦波
振荡电路实现单一频率振荡。选频网络分为 LC选频网络和RC选频网络。使用
LC选频网络的正弦波振荡电路，称为 LC振荡电路；使用RC选频网络的正弦
波振荡电路，称为RC振荡电路。选频网络可以设置在放大电路中，也可以设
置在反馈网络中。
(4)稳幅环节 具有稳定输出信号幅值的作用，以便使电路达到等幅振荡，因此
稳幅环节是正弦波振荡电路的重要组成部分。5．放大电路中有哪三种基本放大电路? 其中共集电路有什么特点?
共射放大电路、共基极放大电路和共集放大电路。共集放大电路又叫射极跟随器，
这种放大电路的放大倍数接近1，就是说，该放大电路的输出跟输入信号相同，
即输出信号随输入信号的变化发生相同的变化，具有“跟随”的作用。
它具有输入电阻大（索取信号能量的能力大），输出电阻小（给予负载
信号能量的能力大）的特点，可以做多级放大器的中间级，即缓冲级；
6．功放电路根据静态工作点的不同可分为哪几类电路？为提高效率，避免产生
交越失真，通常采用哪一类电路？
甲类、乙类、甲乙类、丙类。为了避免产生交越失真，通常采用甲乙类。
7．三极管在结构上与二极管有何不同？能否将三极管理解成由两个二极管背靠
背的二极管组成？为什么？
关键是两个二极管不能构成足够薄的基极。
三极管能放大的原因是：当有正向偏压加在基极和发射极的时候，多数载流子
会扩散到基极，由于基极很薄，于是载流子会继续漂移到集电极，并被集电极
收集。
两个二极管背对背时，根本不能形成基极。你不论怎么加电压在基极和发射极，
也不会有电子漂移到另一个二极管的。
就算你手工工艺很好，能够把两个二极管分别从中剖开，并背对背地相连，从
而形成一个基极，也还是不可行。因为两个二极管的载流子掺杂浓度没有形成
梯度，其结果是电流放大效果很差，或者根本不放大。
8．为什么要稳定放大电路的静态工作点？
静态工作点的稳定是保证放大器在任何时候都工作在线性放大区。静态工作点
的选取直接影响放大电路的稳定性，Q点太高可能饱和失真，Q点太低容易截
止失真，另外合适的工作点可以是最大不失真电压变得最大。
9．PN结有哪几种击穿方式？热击穿有什么特点？
pn结击穿：
1、随外加反向电压增加，使pn结内部电场过强，破坏共价键而把电子强行拉
出，产生大量的电子空穴对，使少数载流子急剧上升而击穿，这种情况称齐纳
击穿。
2、强电场使电子高速运动与原子碰撞，产生新的电子空穴对，连锁反应引起载
流子数目剧增而击穿，这种情况称雪崩击穿。
10．半导体二极管的伏安特性有几个工作区？各有何特点？可画图说明。
1．正向特性
当正向电压很低时，正向电流几乎为零，P89LPC954FBD这是因为外加电压
的电场还不能克服PN结内部的内电场，内电场阻挡了多数载流子的扩散运动此时二极管呈现高电阻值，基本上还是处于截止的状态。如图 1 - 13所示，正
向电压超过二极管开启电压U （又称为死区电压）时，电流增长较快，二极管
on
处于导通状态。开启电压与二极管的材料和工作温度有关，通常硅管的开启电
压为U =0.5V(A点)，锗管为U =0.1 V(A'点)。二极管导通后，二极管两端的导
on on
通压降很低，硅管为0. 6～0.7 V，锗管为0.2～0.3 V如图1-13中B、B'点。
2．反向特性
在分析PN结加上反向电压时，已知少数载流子的漂移运动形成反向电流。
因少数载子数量少，且在一定温度下数量基本维持不变，因此，厦向电压在一
定范围内增大时，反向电流极微小且基本保持不变，等于反向饱和电流Is。
当反向电压增大到U 时，外电场能把原子核外层的电子强制拉出来，使半
BR
导体内载流子的数目急剧增加，反向电流突然增大，二极管呈现反向击穿的现
象如图1-13中D、D'点。二极管被反向击穿后，就失去了单向导电性。二极管
反向击穿又分为电击穿和热击穿，利用电击穿可制成稳压管，而热击穿将引起
电路故障，使用时一定要注意避免二极管发生反向热击穿的现象。
二极管的特性对温度很敏感。实验表明，当温度升高时，二极管的正向特性
曲线将向纵轴移动，开启电压及导通压降都有所减小，反向饱和电流将增大，
反向击穿电压也将减小。
半导体二极管的伏安特性
11．什么是反馈、开环放大电路、闭环放大电路？
将一个系统的输出信号的一部分或全部以一定 的方式和路径送回到系统的输入
端作为输入信号的一部分，这个作用过程叫 反馈。
所谓的开环是指放大电路的输入端和输出端之间除了主信号通路外，没有任何
的反馈元件或者反馈通路。
对应的就是闭环，也就是带有反馈的放大电路。11、什么是正反馈和负反馈？如何判别？
按反馈的信号极性分类，反馈可分为正反馈和负反馈。
若反馈信号与输入信号极性相同或同相，则两种信号混合的结果将使放大器的
净输入信号大于输出信号，这种反馈叫正反馈 。
正反馈主要用于信号产生电路。反之，反馈信号与输入信号极性相反或变化方
向相反（反相），则叠加的结果将使净输入信号减弱，这种反馈叫负反馈放大
电路和自动控制系统通常采用负反馈技术以稳定系统的工作状态。
反馈电路在各种电子电路中都获得普遍的应用,反馈是将放大器输出信号(电压或
电流)的一部分或全部,回授到放大器输入端与输入信号进行比较(相加或相减),并
用比较所得的有效输入信号去控制输出,这就是放大器的反馈过程.凡是回授到放
大器输入端的反馈信号起加强输入原输入信号的,使输入信号增加的称正反馈.反
之则反.。
12、简述直流电源的组成及各部分功能。
直流稳压电源主要由四部分组成：电源变压器、整流电路、滤波电路和稳压电
路。
稳压电源各部分电路的作用
★电源变压器：将电网提供的220V交流电压转换为各种电路设备所需的交流电
压。
★整流电路：利用单向导电器件将交流电转换成脉动直流电路。
★滤波电路：利用储能元件（电感或电容）把脉动直流电转换成比较平坦的直
流电。
★稳压电路：利用电路的调整作用使输出电压稳定的过程称为稳压。
13、简述稳压二极管的工作特性。
稳压二极管的工作原理，只要了解二极管的反向特性就行了。所有的晶体二极
管,其基本特性是单向导通。就是说，正向加压导通，反向加压不通。这里有个
条件就是反向加压不超过管子的反向耐压值。那么超过耐压值后是什么结果呢
一个简单的答案就是管子烧毁。但这不是全部答案。试验发现，只要限制反向
电流值（例如，在管子与电源之间串联一个电阻），管子虽然被击穿却不会烧
毁。而且还发现，管子反向击穿后，电流从大往小变，电压只有很微小的下降
一直降到某个电流值后电压才随电流的下降急剧下降。正是利用了这个特性人
们才造出了稳压二极管。使用稳压二极管的关键是设计好它的电流值。
15、阻容耦合的交流放大器能不能放大直流信号,为什么？
阻容耦合通过电容在前后级传输信号，而电容的容抗 Xc=1/（2π f c） 当为直
流信号时，f=0 电容容抗无穷大，相当于断路，信号传输不过去，所以不能用来放大直流信号。
16、乙类功放为什么存在交越失真？如何克服？
由于乙类电路中没有直流偏置电流电路，电压在小于三极管的门坎电压时，会
出现一段死区，这就叫做叫越失真。设置合适的偏置电路进入甲乙类方式可以
克服交越失真。
17、差动放大电路有什么特点？
1)对差模输入信号的放大作用
当差模信号vId输入(共模信号vIc=0)时，差放两输入端信号大小相等、极
性相反，即vI1=－vI2=vId/2,因此差动对管电流增量的大小相等、极性相反，导
致两输出端对地的电压增量， 即差模输出电压 vod1、vod2大小相等、极性相
反，此时双端输出电压vo=vod1－vod2=2vod1=vod,可见，差放能有效地放大差
模输入信号。
要注意的是：差放公共射极的动态电阻Rem对差模信号不起(负反馈)作用。
(2)对共模输入信号的抑制作用
当共模信号vIc输入(差模信号vId=0)时，差放两输入端信号大小相等、极
性相同，即vI1=－vI2=vIc,因此差动对管电流增量的大小相等、极性相同，导致
两输出端对地的电压增量， 即差模输出电压 voc1、voc2大小相等、极性相同，
此时双端输出电压vo=voc1－voc2=0,可见，差放对共模输入信号具有很强的抑
制能力。
此外，在电路对称的条件下，差放具有很强的抑制零点漂移及抑制噪声与
干扰的能力。
18、零点漂移产生的原因是什么？在阻容耦合的多级放大器中是否存在零点漂
移？
所谓零点漂移，是指放大器当输入信号为零时，在输出端出现的直流电位缓慢变化的现象，
简称零漂。零漂非常有害，必须加以抑制。产生零漂的原因很多，任何元器件参数的变化
（包括电源电压的波动），都会引起输出电压的漂移。实践证明，环境温度的变化是最主
要的原因，也是最难克服的因素，这是由于半导体元件的导电性对温度非常敏感，而温度
又很难维持恒定。在阻容耦合的放大电路中，各级的零漂电压被隔直元件阻隔，不会被逐
级放大，因此影响不大。但在直接耦合的放大器中，各级的零漂电压被后级电路逐级放大，
以至影响到整个电路的正常工作。为此，减小零点漂移的关键是改善放大器第一级的性能。
19、怎样才能保证三极管工作在甲类、乙类或甲乙类工作状态？设置合适的静态工作点选择正确的电路就能保证三极管工作在甲类、乙类或甲
乙类工作状态。
乙类或甲乙类放大能提高效率，是相对纯甲类功放电路而言的。纯甲类的特点
是大偏流，高工作点，也就是说它的输入信号是用减少三极管集电极电流的方
式来工作的，乙类和甲乙类的特点是无偏流和小偏流，信号的作用是增加三极
管集电极电流。因此乙类和甲乙类的效率比甲类高得多。
20、什么是直流反馈和交流反馈？如何判别之?
反馈可分为直流反馈和交流反馈。反馈信号中只有直流而无信号（交流成份）
称为直流反馈反馈信号中只有信号而无直流称为交流反馈。直流负反馈可以稳
定放大器的工作点，交流负反馈可以改善放大器的性能 。直流反馈和交流反馈
的判断方法。判断反馈信号成分首先要找出反馈元件，看反馈信号能否通过。
21、放大电路静态工作点的好坏对放大电路的性能有影响吗？为什么？
静态工作点的选取直接影响放大电路的稳定性，Q点太高可能饱和失真，Q点
太低容易截至失真，另外合适的工作点可以是最大不失真电压变得最大。
静态工作点Q的的取值直接影响到放大电路的性能。Q点的取值一般要在三极
管输出特性曲线的中间位置比较好。Q点过低会导致截止失真；Q点过高会导
致饱和失真
静态工作点除了影响是否失真，还影响几乎所有的动态参数，如电压放大倍数
输入电阻，输出电阻，频率特性等
五、证明题
1.证明下图所示电路中
同相比例运算得出：V
01=
（1+R
2
/R
1
）V
i1
应用叠加定理：V
0a
=-R
1
/R
2 *
（1+R
2
/R
1
）V
i1
V
0b
=(1+R
1
/R
2
)V
i2
V0= V
0a
+ V
0b
=-R
1
/R
2 *
（1+R
2
/R
1
）V
i1
+(1+R
1
/R
2
)V
i2V0=-(1+R /R ) V +(1+R /R )V =
1 2 i1 1 2 i2
2.推断出下图所示运算放大电路输入和输出的关系式。
V =-4K/1K*V =-4V
叠加定理 01 i1 i1
V =(1+4K/1K)(1K/4K+1K)V = V
02 i2 i2
V =(1+4K/1K)(4K/4K+1K)V =4V
03 i3 i3
V = V V V = V +4V -4V
0 01+ 02+ 03 i2 i3 i1
六、画图题
1．已知半波整流电路如下图(a)所示，u ＝ ，试画出u 的波形，并
2 L
计算负载得到的直流电压U =__ _。
L(AV)
U =0.45U =4.5V
L(AV) 22. 已知输入电压为u =5sinωtV，其中二极管为理想的，试画出如下两个图的
i
输入和输出波形。七、计算题
1．电路如图所示，晶体管导通时 ＝0.7V， ＝50。试分析输入电压
为0V、1V、1.5V三种情况下T的工作状态及输出电压 的值。
解; 为0时 IB=0 IC=0 UCE=12V UO=12V
为1V时IB=（1V-0.7V）/5K=60μΑ IC=50×60μΑ＝3ΜΑ
UO=12V－3ΜΑ×1＝9V
为1.5V时IB=（1.5V-0.7V）/5K=160μΑ IC=50×160μΑ＝8ΜΑ
UO=12V－8ΜΑ×1＝4V
2．下图所示的分压式偏置电路中，若 R =75kΩ，R =18kΩ，R
B1 B2 C
=3.9kΩ， R =1kΩ， R =3.9kΩ，U =9V。三极管的 U =0.7 V，
E L CC BE
U =0.3 V， β=50。
CE(sat)
(1)试确定静态工作点；(2)若更换管子，使β变为100，其他参数不变，确定此时的工作点。利用微变
等效电路求其动态指标A、r和 r。
u i o
解;(1)V B =18K/(18k+75k)×9V=1.7419V V E=1.7419V-0.7V=1.0419V
IE≈Ic＝1.0419V÷1K=1.0mA IB=1mA÷50=20μΑ
Uce=9V-(3.9K+1K)×(1.0mA)=4.1V
(2) V B =18K/(18k+75k)×9V=1.7419V V E=1.7419V-0.7V=1.0419V
IE≈Ic＝1.0419V÷1K=1.0mA IB=1.0mA÷100=10.μΑ
Uce=9V-(3.9K+1K)×(1.0mA)=4.1V
r be= [300+(1+100) ×26/1 ]=2926Ω
A V /V =-β(Rc∥R )/ rbe+(1+β)R
V= O i L E
=-100×1.95/2.926+101×1.000=-1.9
r =R ∥R ∥[ r +(1+β)R ]=75∥18∥[ 2.926+101×1 ]=12.
i B1 B2 be E
7KΩ
r o=Rc=3.9KΩ
3．判断如图所示电路二极管导通还是截止？并计算出A、O两端电压 。
D1截止，D2导通。 UAO=-6V
4．单电源乙类互补对称OTL电路如下图，已知V ＝12V，R＝8Ω， u为正
CC L i弦交流电压。
(1)求U ≈ 0的情况下，负载上可能得到的最大输出功率 P 、效率
CES o(max)
η和管耗P；
C
(2)在负载电阻不变的情况下，如果要求P ＝9W，试问V 至少应为多大？
o(max) CC
最大输出功率Po(max)=
在负载电阻不变的情况下，如果要求P ＝9W 解：Ucc=24V
o(max)
5、已知R = R = R = 10 k ，R = R = 100 k ，求解下图所示
1 3 4 2 5
电路u与u 、u 的关系式。
o i1 i2
.
U =-R /R1U =-10U
01 2 i1 i1
U =-(R /R ×U +R /R ×U )=-(10U +10U )
O 5 3 i2 5 4 O1 i2 O1
=-10U -10×-10U = 100U -10U
i2 i1 i1 i26、如图所示共射放大电路，已知 Vcc=12V，RB=300kΩ，Rc=4KΩ，RL=4 KΩ，
Rs=100KΩ，三极管β=50。求①画出直流通路；②估算静态工作点；③画出交流
等效电路；④计算电压放大倍数；⑤计算输入电阻和输出电阻。
①画出直流通路（&分）；交流电源短路，电容断路。
②估算静态工作点（&分）；I =0.04mA
BQ
I =2 mA
CQ
U =4V
CEQ
③画出微变等效电路（&分）。电容短路，直流电源短路。将三极管微变等效，基极和发
射极之间等效为一个电阻r ，集电极和发射极之间等效为一个恒流源。
be
7、①若U =1V，U =U =0V，求Uo=？ ②若U =U =1V，U =0V，求Uo=？
i1 i2 i3 i1 i2 i3
1．解：①Uo=-2V（*分）
② Uo=-4V（*分）

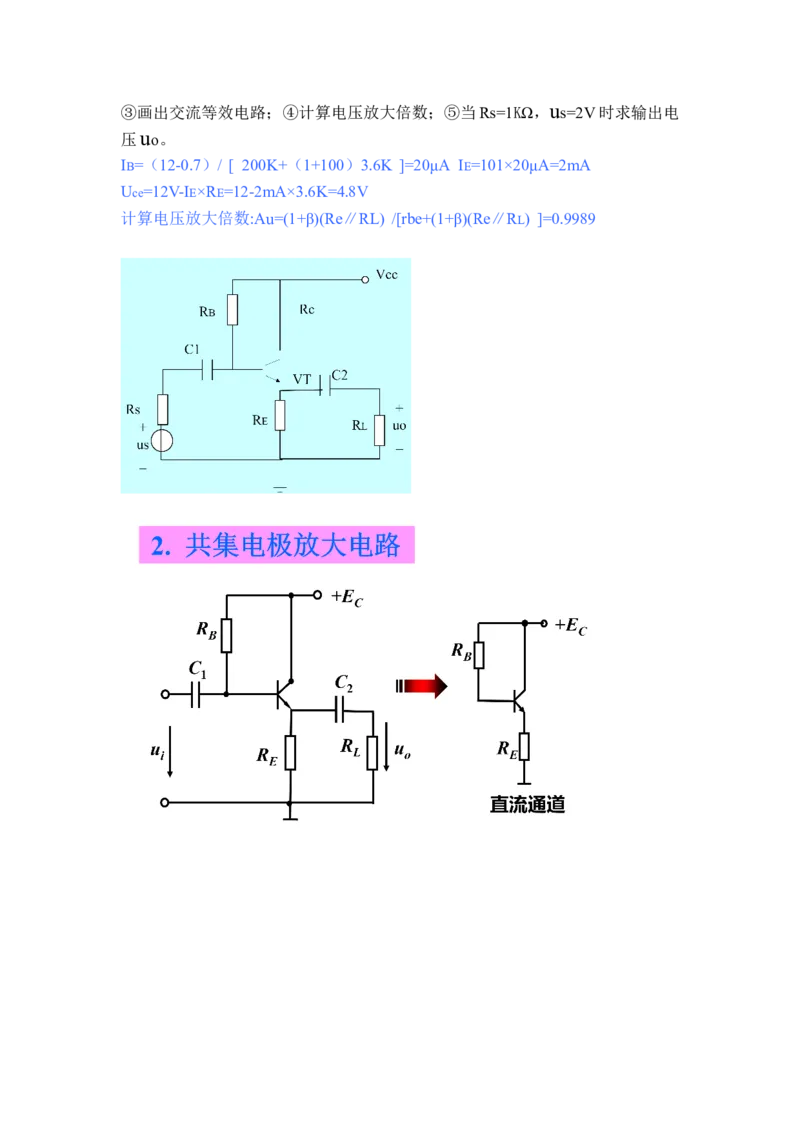

8、如图所示共集放大电路，已知Vcc=12V，RB=200K,RE=3.6kΩ，RL=3.6KΩ，三
r
极管β=100， be=200Ω，UBEQ=0.7V。求①画出直流通路；②估算静态工作点；③画出交流等效电路；④计算电压放大倍数；⑤当Rs=1KΩ，u s=2V时求输出电
压u o。
IB=（12-0.7）/ [ 200K+（1+100）3.6K ]=20μΑ IE=101×20μΑ=2mΑ
Uce=12V-IE×RE=12-2mΑ×3.6K=4.8V
计算电压放大倍数:Au=(1+β)(Re∥RL) /[rbe+(1+β)(Re∥RL) ]=0.99899、判断如图所示电路二极管导通还是截止？并计算出A、O两端电压 。
D1截止，D2导通。 UAO=-6V
10、如图所示：（1）判断如图所示电路的反馈类型
（2）根据图中给定得参数且已知β=100，近似估算其放大倍数。1.电流串联负反馈，Re500Ω部分同时有交流和直流负反馈，Re2KΩ部分只有
直流负反馈。
2.VB=（12/12+33）×12=3.2V Ic≈Ie=(3.2-0.7)÷(2000+500)=1ma
r be=300+(1+100)26/1≈400Ω
Av=-β(RL∥RC)/ [ r be+(1+β)RE ]=
-100×4∥2/ [0.4+(1+100)0.5]=-2.6
11、求出下面电路的输出电压表达式。
.
解：U =R /R U
o f 1 i
12、下图所示的分压式偏置电路中，若 R =70kΩ，R =20kΩ，R
B1 B2 C
=4kΩ， R =1kΩ， R =4kΩ，U =9V。三极管的 U =0.7 V，
E L CC BE
U =0.3 V， β=60。
CE(sat)
(1)试确定静态工作点；
(2)若更换管子，使β变为100，其他参数不变，确定此时的工作点。利用微变等效电路求其动态指标A、r和 r。
u i o
。
(1) VB=20/(20+70)×9=2v Ic≈Ie=(2-0.7)÷1K=1.3mΑ
IB=1.3mΑ÷60=22μΑ Uce=9v-1.3×(1k+4k)=2.5v
(2) VB=20/(20+70)×9=2v Ic≈Ie=(2-0.7)÷1K=1.3mΑ
IB=1.3mΑ÷100=13μΑ Uce=9v-1.3×(1k+4k)=2.5v
A V /V =-β(Rc∥R )/ rbe+(1+β)R
V= O i L E
其中r be=300+(1+100)26mv/1.3mΑ≈2.32kΩ
AV=-100×2k/(2.32k+101×1k)=1.9
r =R ∥R ∥[ r +(1+β)R ]=70∥20∥[ 2.32+101×1 ]=13.6
i B1 B2 be E
K
r o=Rc=4KΩ
八、分析题
分析下面电路中由R 引起的反馈的类型，并分别定性说明反馈对输入输出电阻
f
的影响 。1.电压串联负反馈，R =(1+AF)R , 输入电阻增大。
if i
R =R /(1+AF) 输出电阻减小。
of o
2.电流并联负反馈，R =Ri/(1+AF), 输入电阻减小。
if
R =R (1+AF) 输出电阻增大。
of o
