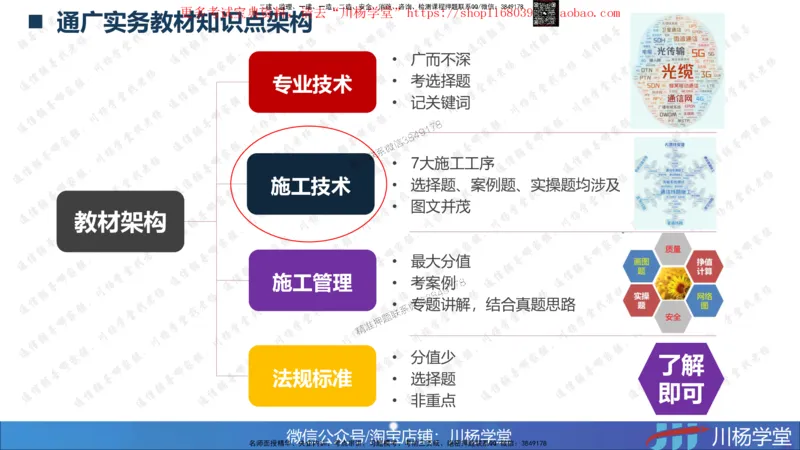

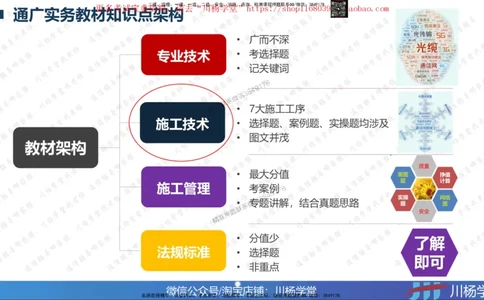

◼ 通广实务教材知识点架构
• 广而不深
专业技术 • 考选择题
• 记关键词
• 7大施工工序
施工技术 • 选择题、案例题、实操题均涉及
• 图文并茂
教材架构
• 最大分值
施工管理 • 考案例
• 专题讲解，结合真题思路
• 分值少
了解
法规标准 • 选择题
即可
• 非重点
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

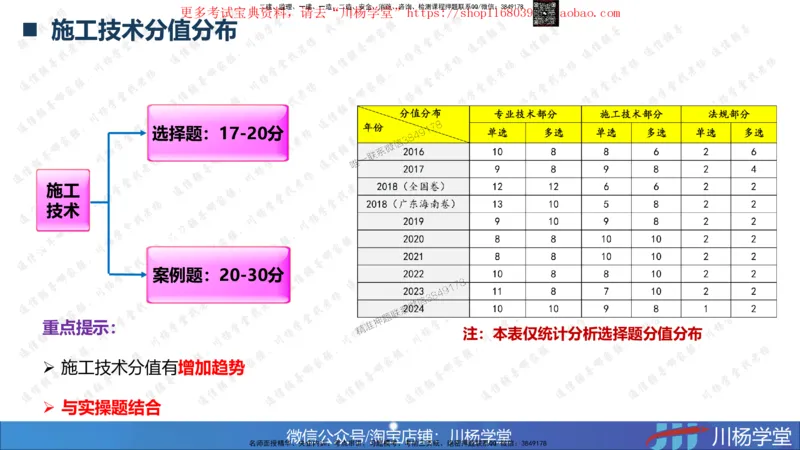

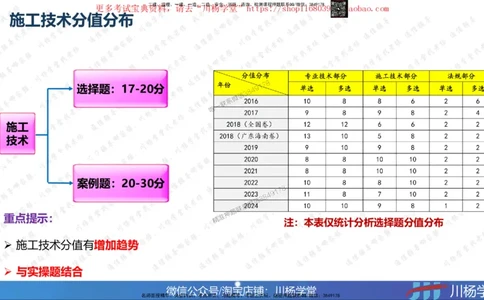

◼ 施工技术分值分布
选择题：17-20分
施工
通信技中术级6
个专业均
相同基础科
考本科目
案例题：20-30分
重点提示：
注：本表仅统计分析选择题分值分布
➢ 施工技术分值有增加趋势
➢ 与实操题结合
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

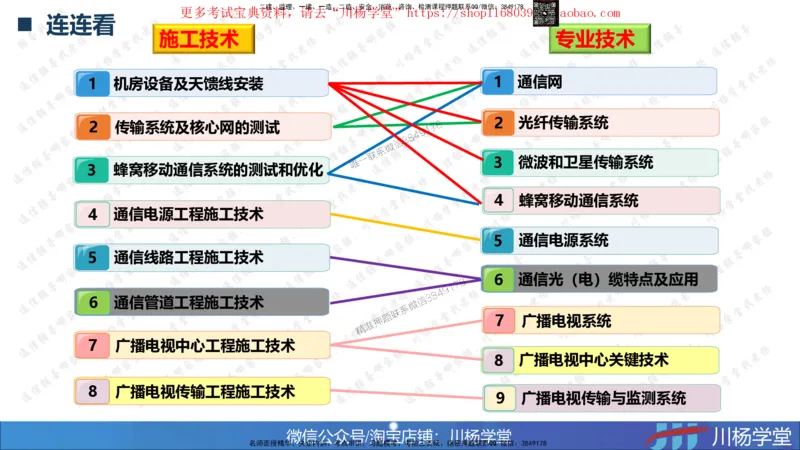

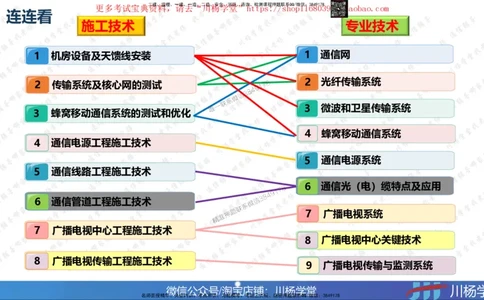

◼ 连连看
施工技术 专业技术
1 机房设备及天馈线安装 1 通信网
2 光纤传输系统
2 传输系统及核心网的测试
3 微波和卫星传输系统
3 蜂窝移动通信系统的测试和优化
4 蜂窝移动通信系统
4 通信电源工程施工技术
5 通信电源系统
5 通信线路工程施工技术
6 通信光（电）缆特点及应用
6 通信管道工程施工技术
7 广播电视系统
7 广播电视中心工程施工技术
8 广播电视中心关键技术
8 广播电视传输工程施工技术
9 广播电视传输与监测系统
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

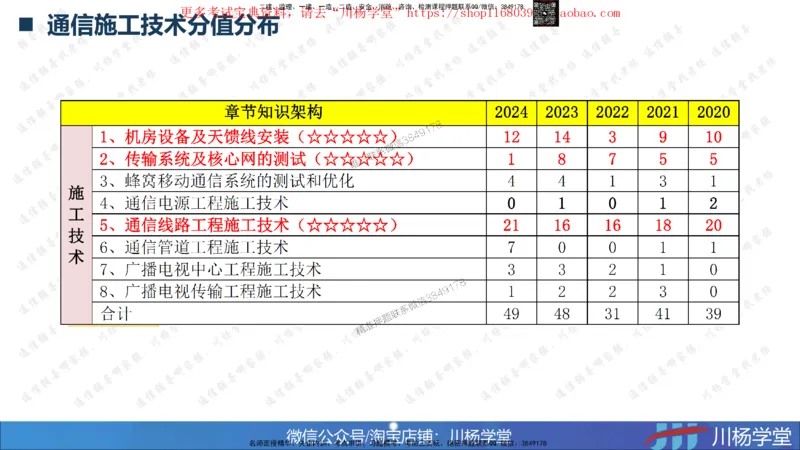

◼ 通信施工技术分值分布
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

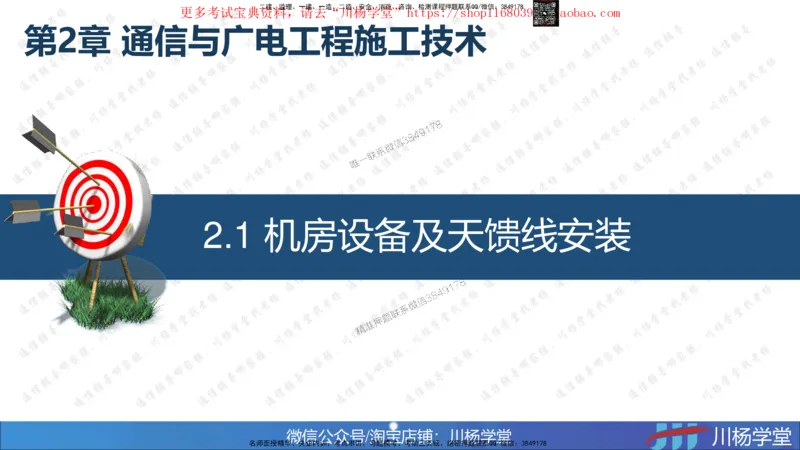

第2章 通信与广电工程施工技术
2.1 机房设备及天馈线安装
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

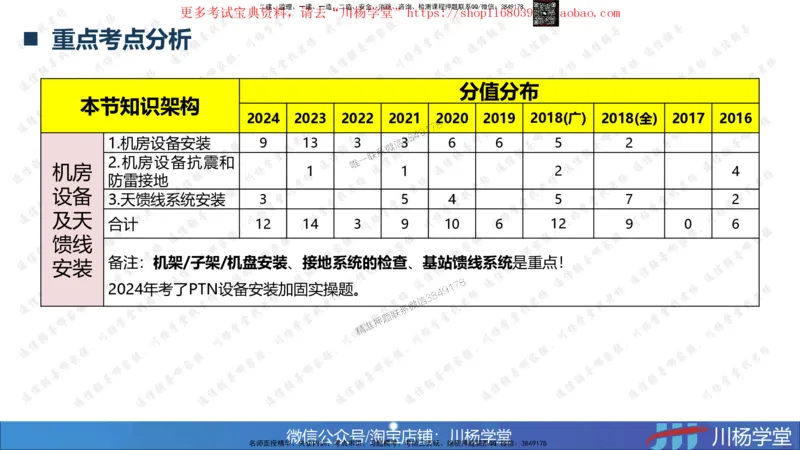

◼ 重点考点分析
分值分布
本节知识架构
2024 2023 2022 2021 2020 2019 2018(广) 2018(全) 2017 2016
1.机房设备安装 9 13 3 3 6 6 5 2
2.机房设备抗震和
机房 1 1 2 4
防雷接地
设备
3.天馈线系统安装 3 5 4 5 7 2
及天
合计 12 14 3 9 10 6 12 9 0 6
馈线
备注：机架/子架/机盘安装、接地系统的检查、基站馈线系统是重点！
安装
2024年考了PTN设备安装加固实操题。
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
【机房设备安装】实操题拓展
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

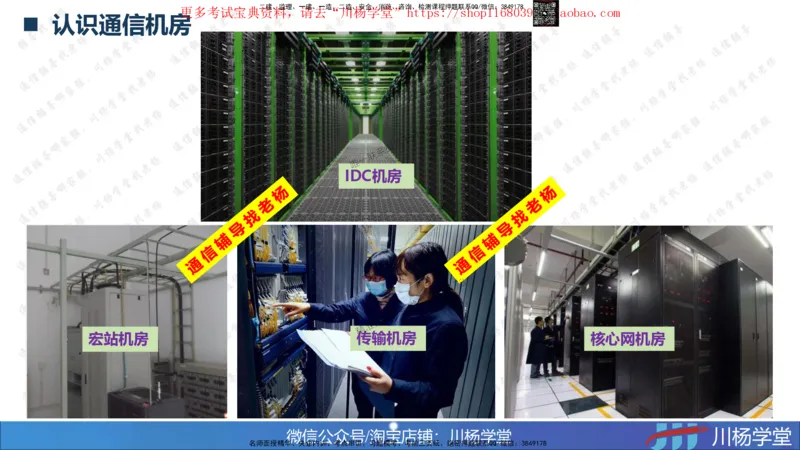

◼ 认识通信机房
IDC机房
宏站机房 传输机房 核心网机房
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

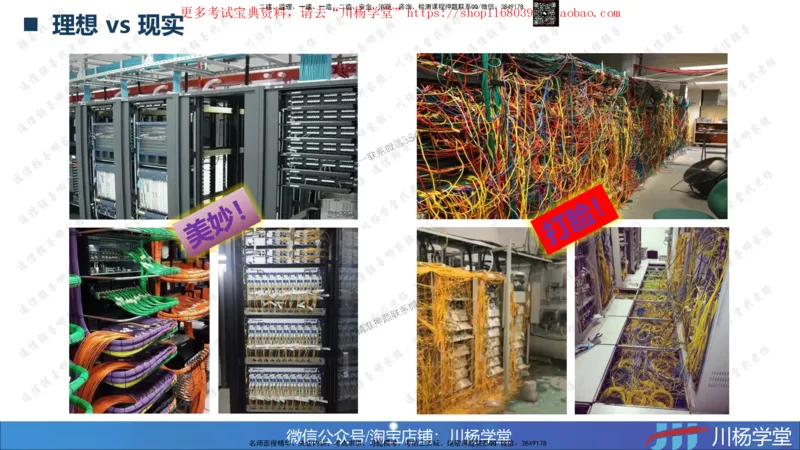

◼ 理想 vs 现实
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
通信机房铁件安装现场录制视频
搜码看视频
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

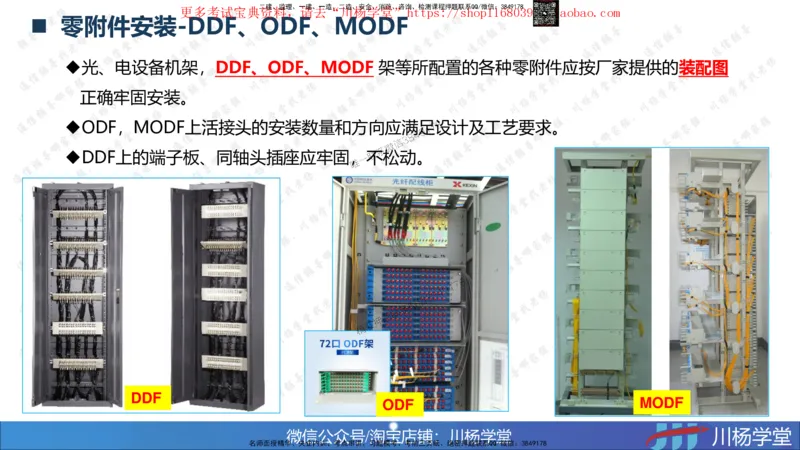

◼ 零附件安装-DDF、ODF、MODF
◆光、电设备机架，DDF、ODF、MODF 架等所配置的各种零附件应按厂家提供的装配图
正确牢固安装。
◆ODF，MODF上活接头的安装数量和方向应满足设计及工艺要求。
◆DDF上的端子板、同轴头插座应牢固，不松动。
DDF
ODF MODF
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

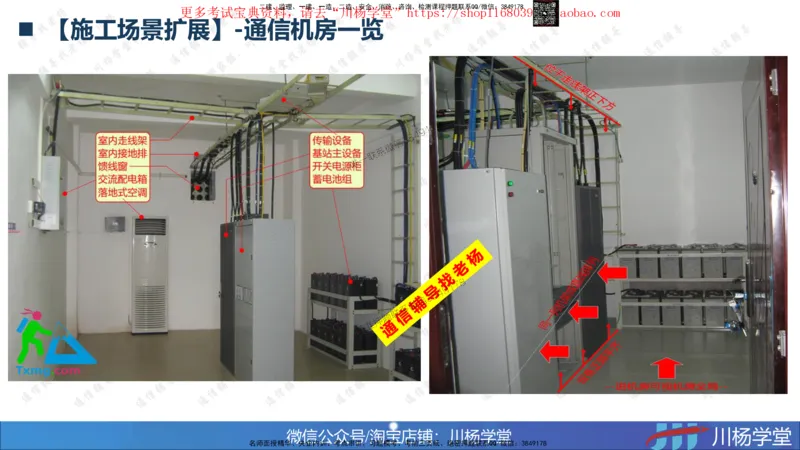

◼ 【施工场景扩展】-通信机房一览
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

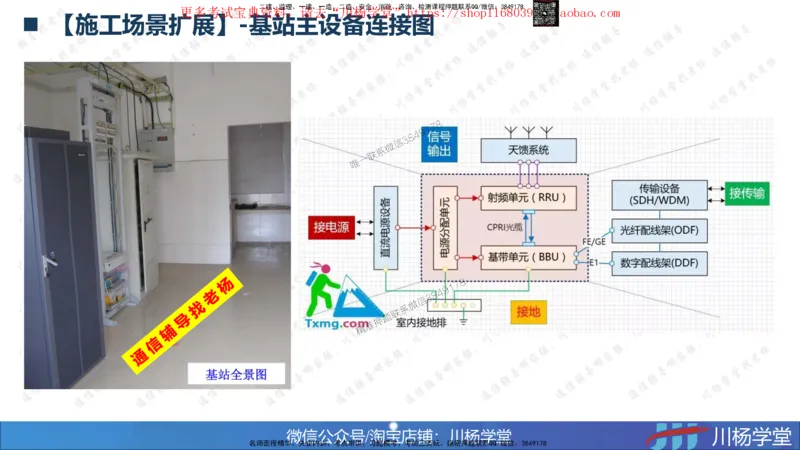

◼ 【施工场景扩展】-基站主设备连接图
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

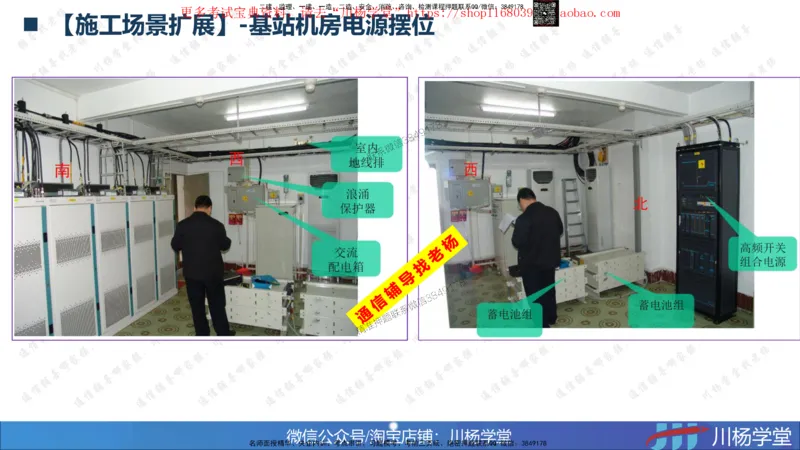

◼ 【施工场景扩展】-基站机房电源摆位
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

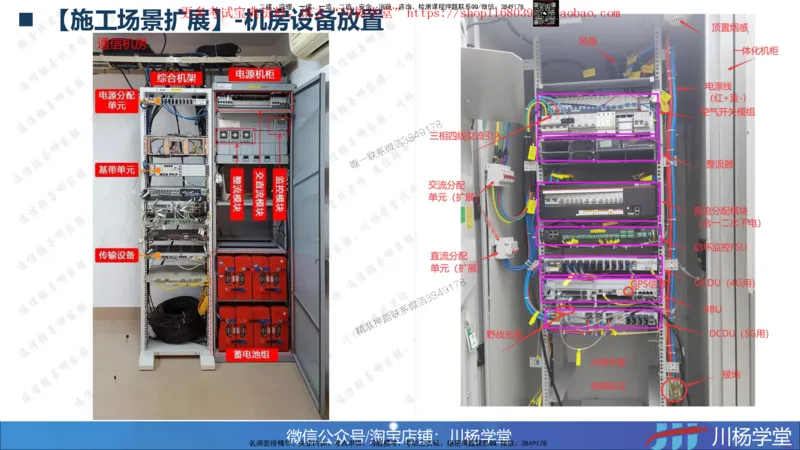

◼ 【施工场景扩展】-机房设备放置
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

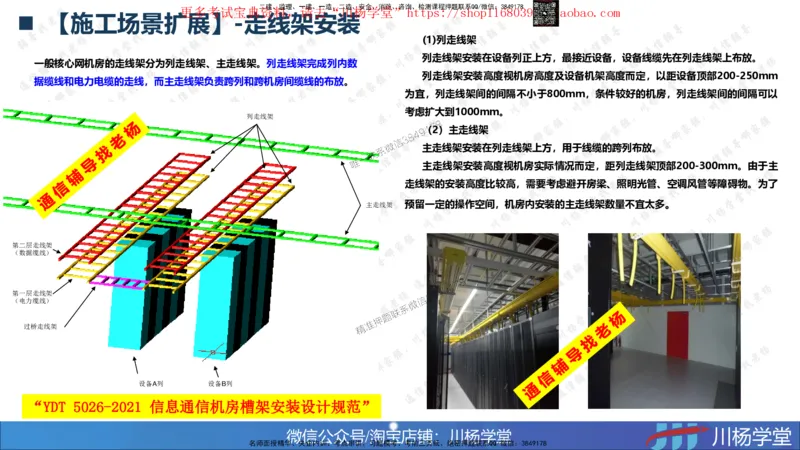

◼ 【施工场景扩展】-走线架安装
(1)列走线架
列走线架安装在设备列正上方，最接近设备，设备线缆先在列走线架上布放。
一般核心网机房的走线架分为列走线架、主走线架。列走线架完成列内数
列走线架安装高度视机房高度及设备机架高度而定，以距设备顶部200-250mm
据缆线和电力电缆的走线，而主走线架负责跨列和跨机房间缆线的布放。
为宜，列走线架间的间隔不小于800mm，条件较好的机房，列走线架间的间隔可以
考虑扩大到1000mm。
列走线架
（2）主走线架
主走线架安装在列走线架上方，用于线缆的跨列布放。
主走线架安装高度视机房实际情况而定，距列走线架顶部200-300mm。由于主
走线架的安装高度比较高，需要考虑避开房梁、照明光管、空调风管等障碍物。为了
主走线架
预留一定的操作空间，机房内安装的主走线架数量不宜太多。
第二层走线架
（数据缆线）
第一层走线架
（电力缆线）
过桥走线架
设备A列 设备B列
“YDT 5026-2021 信息通信机房槽架安装设计规范”
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

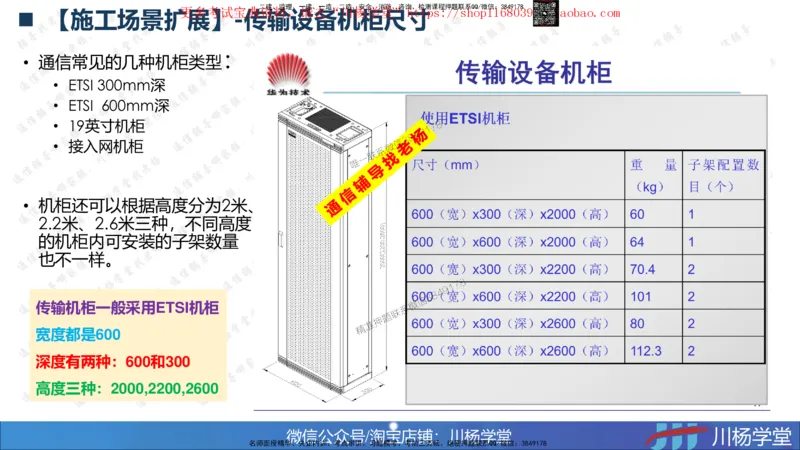

◼ 【施工场景扩展】-传输设备机柜尺寸
：
• 通信常见的几种机柜类型
• ETSI 300mm深
• ETSI 600mm深
• 19英寸机柜
• 接入网机柜
• 机柜还可以根据高度分为2米、
2.2米、2.6米三种，不同高度
的机柜内可安装的子架数量
也不一样。
传输机柜一般采用ETSI机柜
宽度都是600
深度有两种：600和300
高度三种：2000,2200,2600
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

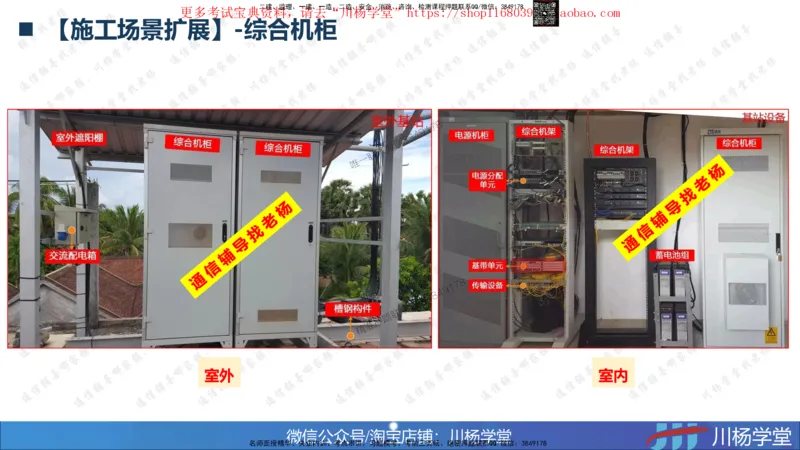

◼ 【施工场景扩展】-综合机柜
室外 室内
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

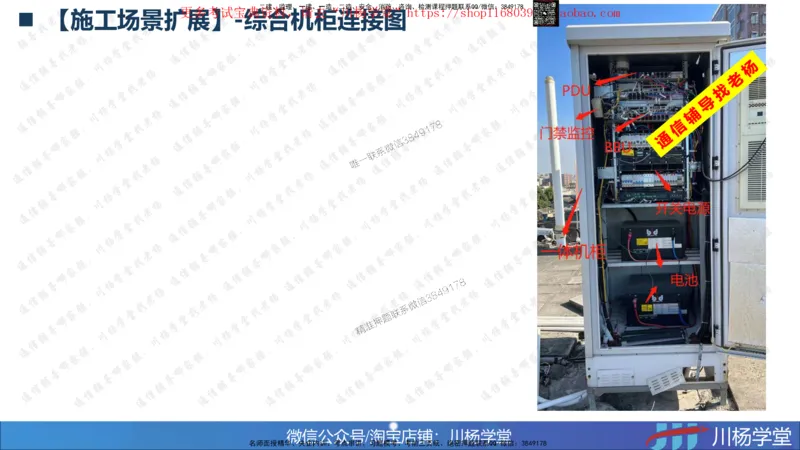

◼ 【施工场景扩展】-综合机柜连接图
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

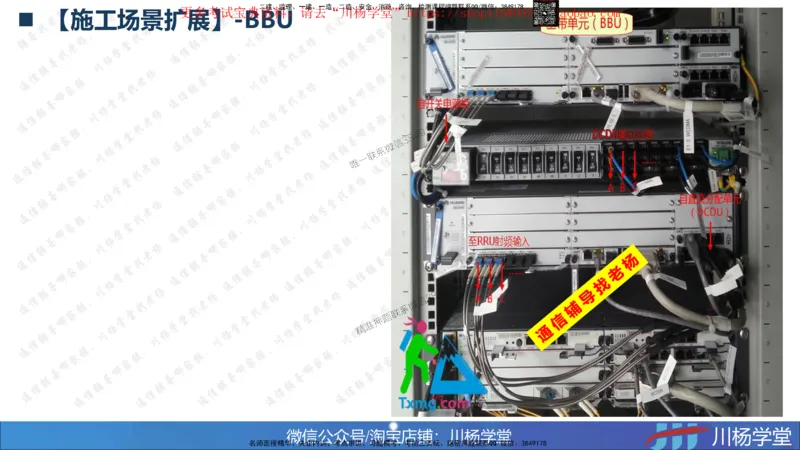

◼ 【施工场景扩展】-BBU
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

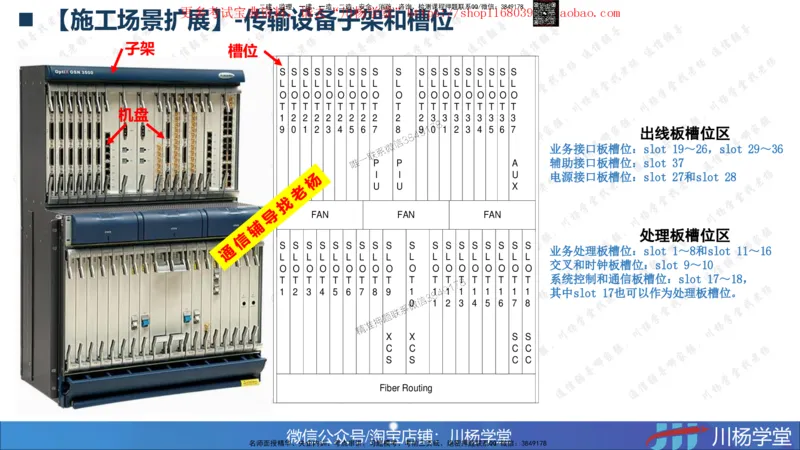

◼ 【施工场景扩展】-传输设备子架和槽位
子架 槽位
S S S S S S S S S S S S S S S S S S S
L L L L L L L L L L L L L L L L L L L
O O O O O O O O O O O O O O O O O O O
T T T T T T T T T T T T T T T T T T T
机盘
1 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3
9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 出线板槽位区
业务接口板槽位：slot 19～26，slot 29～36
P P A 辅助接口板槽位：slot 37
I I U 电源接口板槽位：slot 27和slot 28
U U X
FAN FAN FAN
处理板槽位区
S S S S S S S S S S S S S S S S S S
业务处理板槽位：slot 1～8和slot 11～16
L L L L L L L L L L L L L L L L L L
交叉和时钟板槽位：slot 9～10
O O O O O O O O O O O O O O O O O O
系统控制和通信板槽位：slot 17～18，
T T T T T T T T T T T T T T T T T T
1 2 3 4 5 6 7 8 9 1 1 1 1 1 1 1 1 1 其中slot 17也可以作为处理板槽位。
0 1 2 3 4 5 6 7 8
X X S S
C C C C
S S C C
Fiber Routing
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

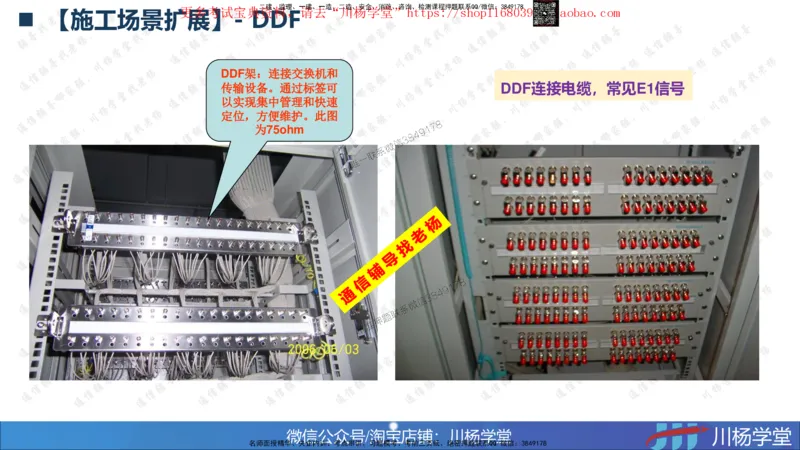

◼ 【施工场景扩展】- DDF
DDF架：连接交换机和
传输设备。通过标签可 DDF连接电缆，常见E1信号
以实现集中管理和快速
定位，方便维护。此图
为75ohm
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

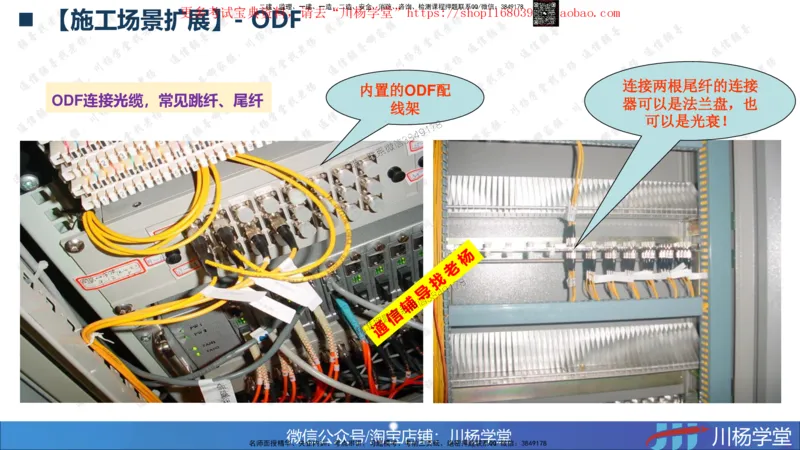

◼ 【施工场景扩展】- ODF
连接两根尾纤的连接
内置的ODF配
ODF连接光缆，常见跳纤、尾纤 器可以是法兰盘，也
线架
可以是光衰！
微信公众号/淘宝店铺：川杨学堂 川杨学堂更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

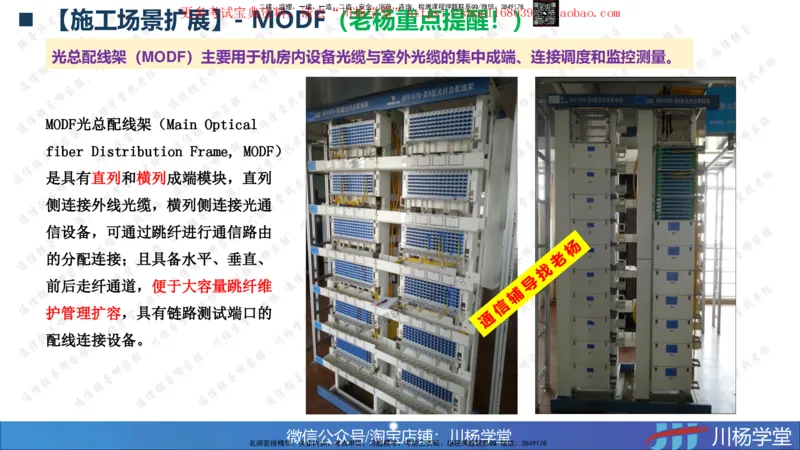

◼ 【施工场景扩展】- MODF（老杨重点提醒！）
光总配线架（MODF）主要用于机房内设备光缆与室外光缆的集中成端、连接调度和监控测量。
MODF光总配线架（Main Optical
fiber Distribution Frame, MODF）
是具有直列和横列成端模块，直列
侧连接外线光缆，横列侧连接光通
信设备，可通过跳纤进行通信路由
的分配连接；且具备水平、垂直、
前后走纤通道，便于大容量跳纤维
护管理扩容，具有链路测试端口的
配线连接设备。

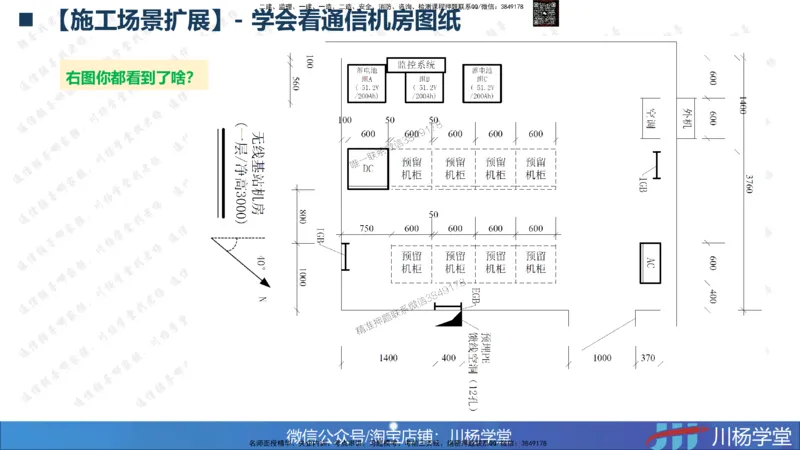

微信公众号/淘宝店铺：川杨学堂 川杨学堂◼ 【施工场景扩展】- 学会看通信机房图纸
右图你都看到了啥？
