020（排水工程的组成及功能、箱涵工程1）
Y I J I J I A N Z A O S H I
民民 航航 机机 场场 工工 程程 管管 理理 与与 实实 务务
精讲课程（2024版教材）2.4 飞行区排水工程

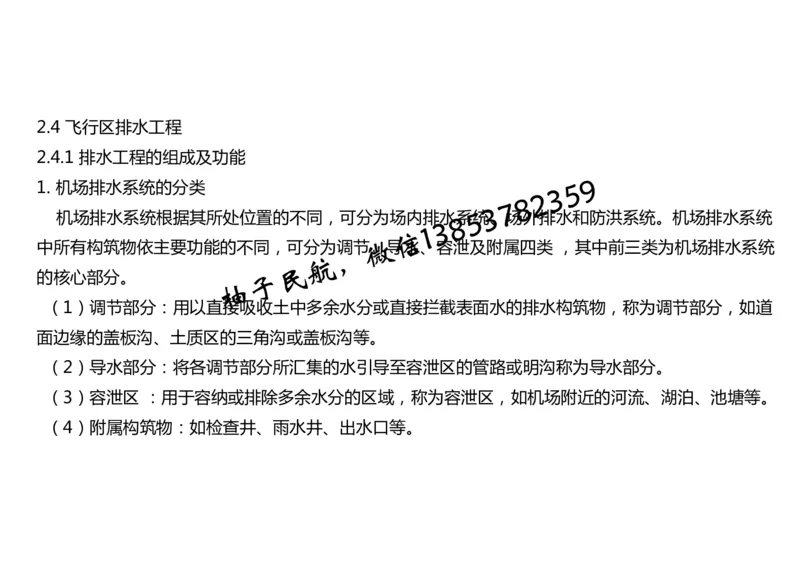

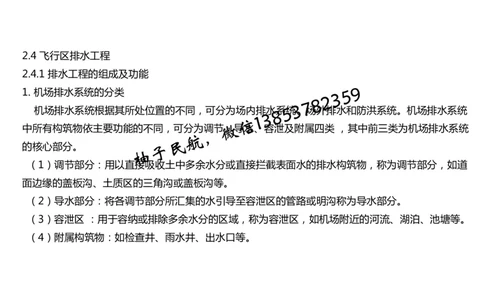

2.4.1 排水工程的组成及功能
1. 机场排水系统的分类
机场排水系统根据其所处位置的不同，可分为场内排水系统、场外排水和防洪系统。机场排水系统
中所有构筑物依主要功能的不同，可分为调节、导水、容泄及附属四类 ，其中前三类为机场排水系统
的核心部分。
（1）调节部分：用以直接吸收土中多余水分或直接拦截表面水的排水构筑物，称为调节部分，如道
面边缘的盖板沟、土质区的三角沟或盖板沟等。
（2）导水部分：将各调节部分所汇集的水引导至容泄区的管路或明沟称为导水部分。
（3）容泄区 ：用于容纳或排除多余水分的区域，称为容泄区，如机场附近的河流、湖泊、池塘等。

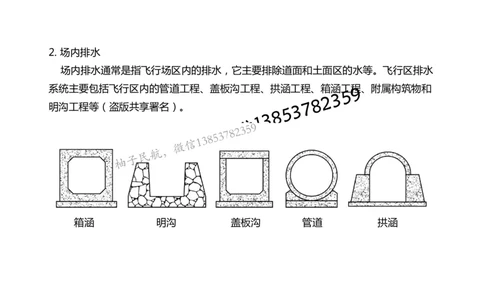

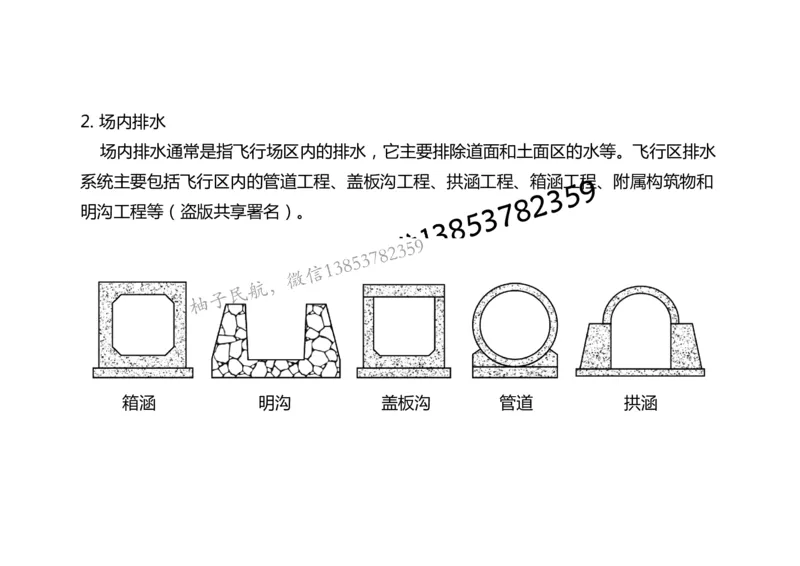

（4）附属构筑物：如检查井、雨水井、出水口等。2. 场内排水
场内排水通常是指飞行场区内的排水，它主要排除道面和土面区的水等。飞行区排水
系统主要包括飞行区内的管道工程、盖板沟工程、拱涵工程、箱涵工程、附属构筑物和
明沟工程等（盗版共享署名）。

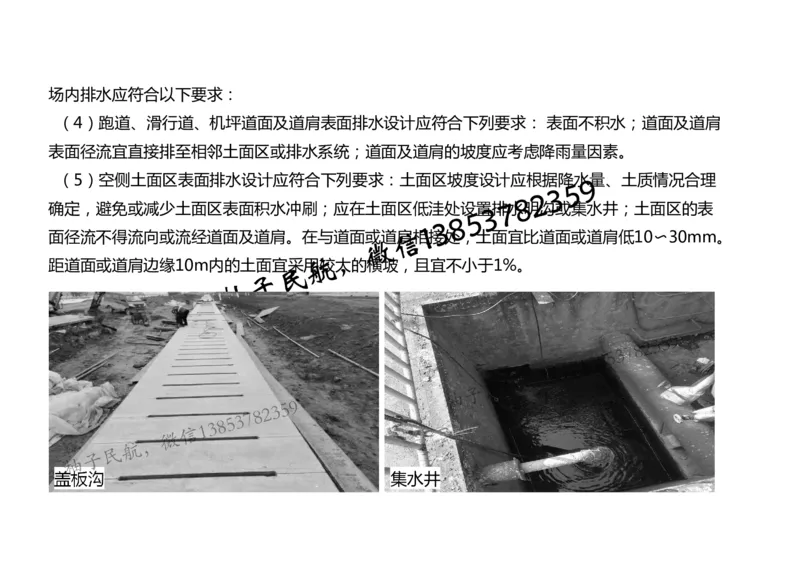

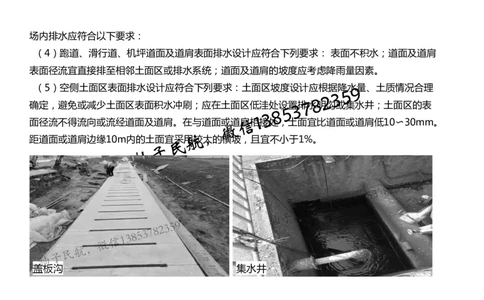

箱涵 明沟 盖板沟 管道 拱涵场内排水应符合以下要求：
（4）跑道、滑行道、机坪道面及道肩表面排水设计应符合下列要求： 表面不积水；道面及道肩
表面径流宜直接排至相邻土面区或排水系统；道面及道肩的坡度应考虑降雨量因素。
（5）空侧土面区表面排水设计应符合下列要求：土面区坡度设计应根据降水量、土质情况合理
确定，避免或减少土面区表面积水冲刷；应在土面区低洼处设置排水明沟或集水井；土面区的表
面径流不得流向或流经道面及道肩。在与道面或道肩相接处，土面宜比道面或道肩低10〜30mm。
距道面或道肩边缘10m内的土面宜采用较大的横坡，且宜不小于1%。

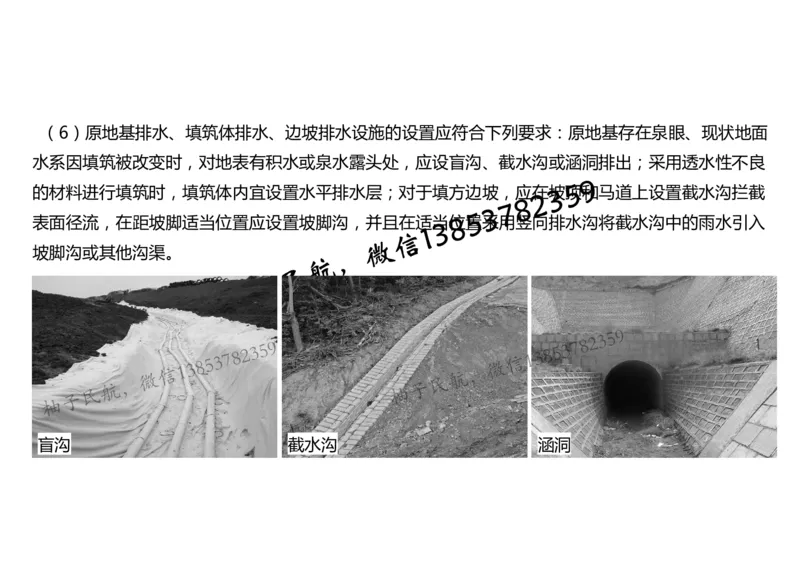

盖板沟 集水井（6）原地基排水、填筑体排水、边坡排水设施的设置应符合下列要求：原地基存在泉眼、现状地面
水系因填筑被改变时，对地表有积水或泉水露头处，应设盲沟、截水沟或涵洞排出；采用透水性不良
的材料进行填筑时，填筑体内宜设置水平排水层；对于填方边坡，应在坡顶和马道上设置截水沟拦截
表面径流，在距坡脚适当位置应设置坡脚沟，并且在适当位置采用竖向排水沟将截水沟中的雨水引入
坡脚沟或其他沟渠。
盲沟 截水沟 涵洞3. 场外排水和防洪系统
场外排水和防洪系统是指位于机场用地范围以外的排水和防洪系统，包括场外排水沟、
截水沟、排洪沟、防洪堤等。场外排水系统应能将场内雨水通过排水干渠（沟、管）输送
至安全可靠的承泄区。
排洪沟 防洪堤不
同
类
型
的
箱
涵
现
场
图

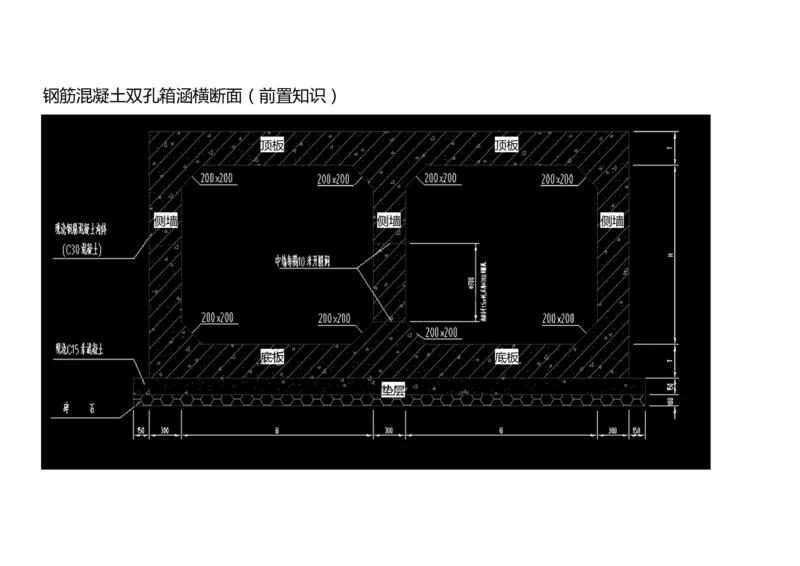

片钢筋混凝土双孔箱涵横断面（前置知识）
顶板 顶板
侧墙 侧墙 侧墙
底板 底板

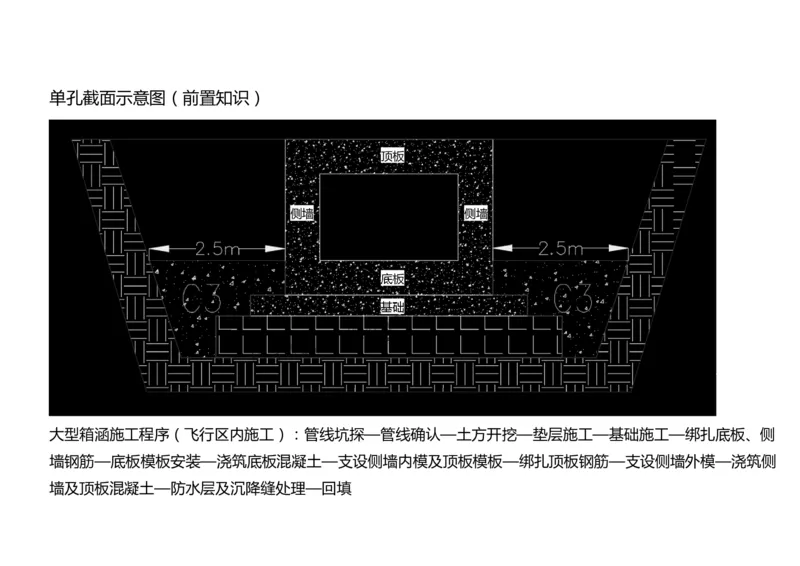

垫层单孔截面示意图（前置知识）
顶板
侧墙 侧墙
底板
基础
垫层
大型箱涵施工程序（飞行区内施工）：管线坑探—管线确认—土方开挖—垫层施工—基础施工—绑扎底板、侧
墙钢筋—底板模板安装—浇筑底板混凝土—支设侧墙内模及顶板模板—绑扎顶板钢筋—支设侧墙外模—浇筑侧

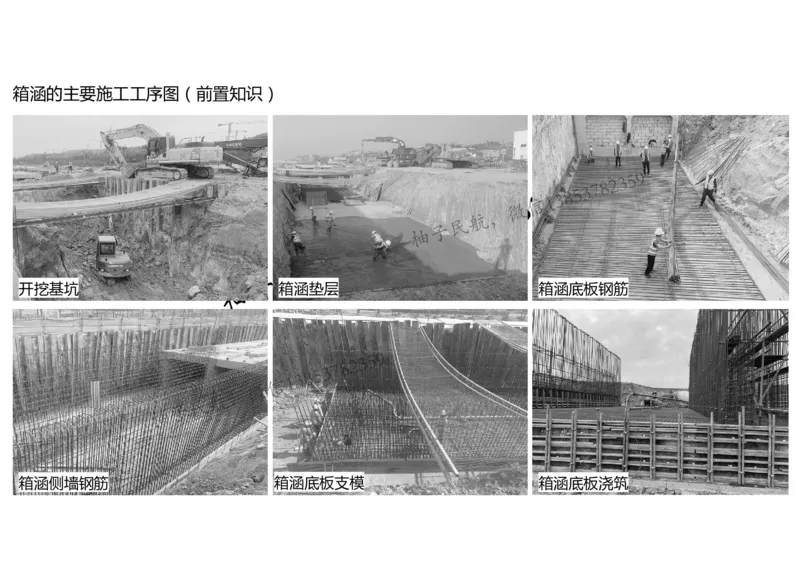

墙及顶板混凝土—防水层及沉降缝处理—回填箱涵的主要施工工序图（前置知识）
开挖基坑 箱涵垫层 箱涵底板钢筋

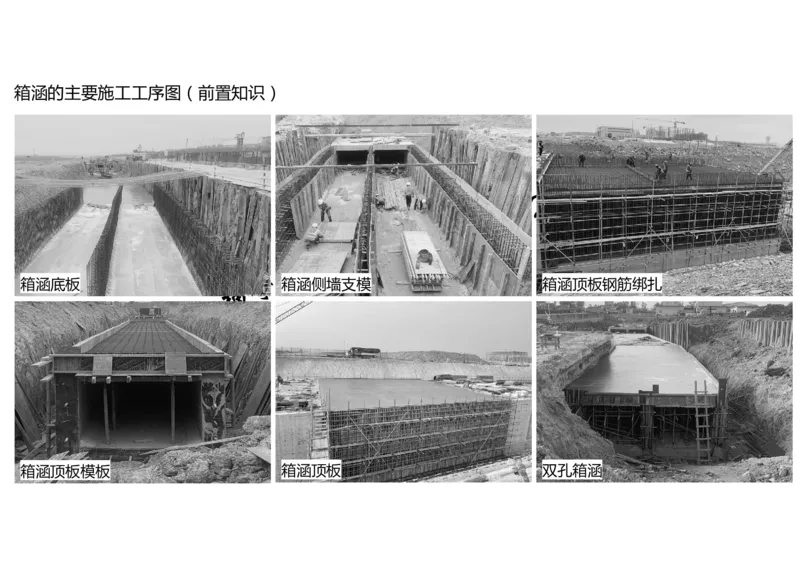

箱涵侧墙钢筋 箱涵底板支模 箱涵底板浇筑箱涵的主要施工工序图（前置知识）
箱涵底板 箱涵侧墙支模 箱涵顶板钢筋绑扎

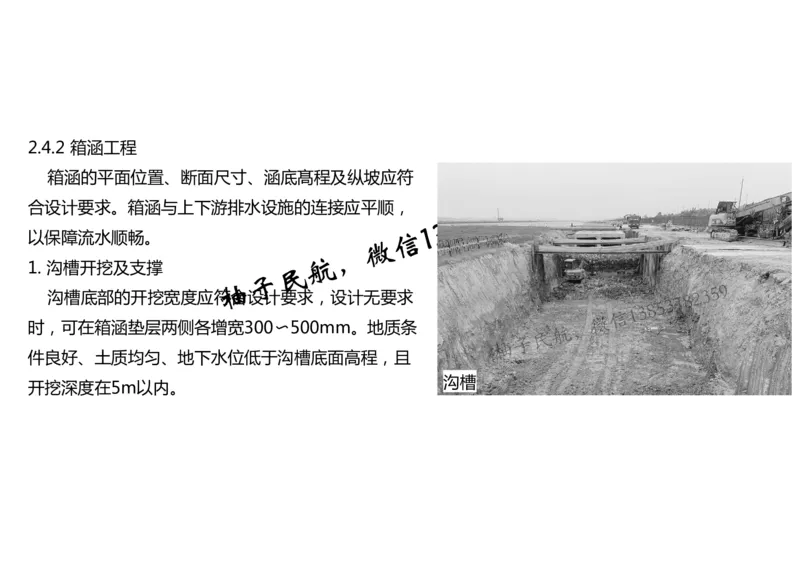

箱涵顶板模板 箱涵顶板 双孔箱涵2.4.2 箱涵工程
箱涵的平面位置、断面尺寸、涵底髙程及纵坡应符
合设计要求。箱涵与上下游排水设施的连接应平顺，
以保障流水顺畅。
1. 沟槽开挖及支撑
沟槽底部的开挖宽度应符合设计要求，设计无要求
时，可在箱涵垫层两侧各增宽300〜500mm。地质条
件良好、土质均匀、地下水位低于沟槽底面高程，且
沟槽

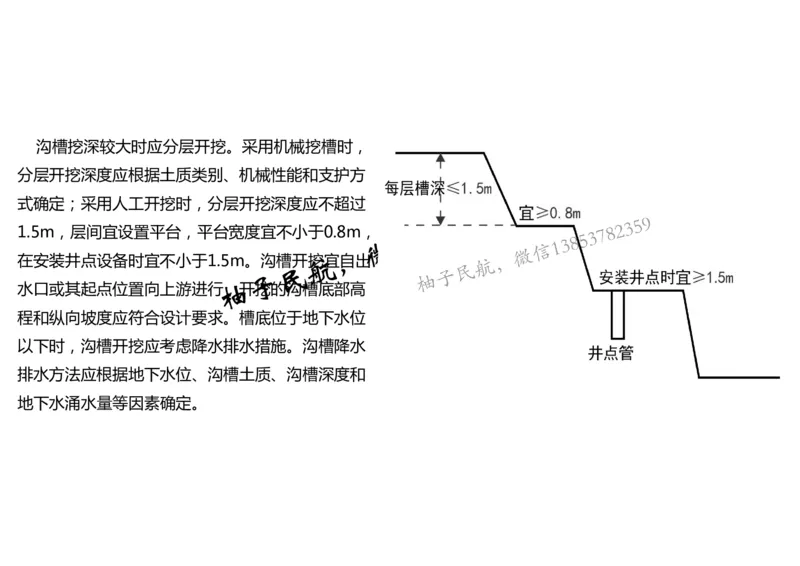

开挖深度在5m以内。沟槽挖深较大时应分层开挖。采用机械挖槽时，
分层开挖深度应根据土质类别、机械性能和支护方
式确定；采用人工开挖时，分层开挖深度应不超过
1.5m，层间宜设置平台，平台宽度宜不小于0.8m，
在安装井点设备时宜不小于1.5m。沟槽开挖宜自出
水口或其起点位置向上游进行，开挖的沟槽底部高
程和纵向坡度应符合设计要求。槽底位于地下水位
以下时，沟槽开挖应考虑降水排水措施。沟槽降水
排水方法应根据地下水位、沟槽土质、沟槽深度和

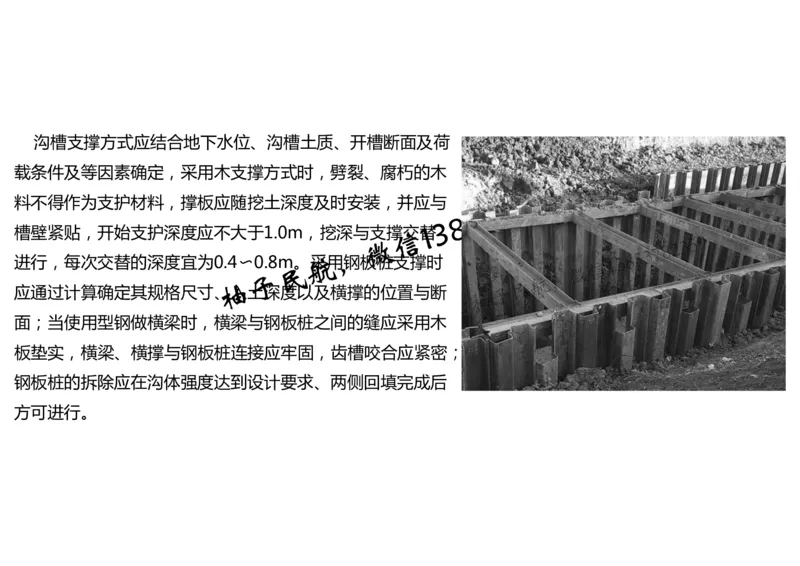

地下水涌水量等因素确定。沟槽支撑方式应结合地下水位、沟槽土质、开槽断面及荷
载条件及等因素确定，采用木支撑方式时，劈裂、腐朽的木
料不得作为支护材料，撑板应随挖土深度及时安装，并应与
槽壁紧贴，开始支护深度应不大于1.0m，挖深与支撑交替
进行，每次交替的深度宜为0.4〜0.8m。采用钢板桩支撑时
应通过计算确定其规格尺寸、入土深度以及横撑的位置与断
面；当使用型钢做横梁时，横梁与钢板桩之间的缝应采用木
板垫实，横梁、横撑与钢板桩连接应牢固，齿槽咬合应紧密；
钢板桩的拆除应在沟体强度达到设计要求、两侧回填完成后

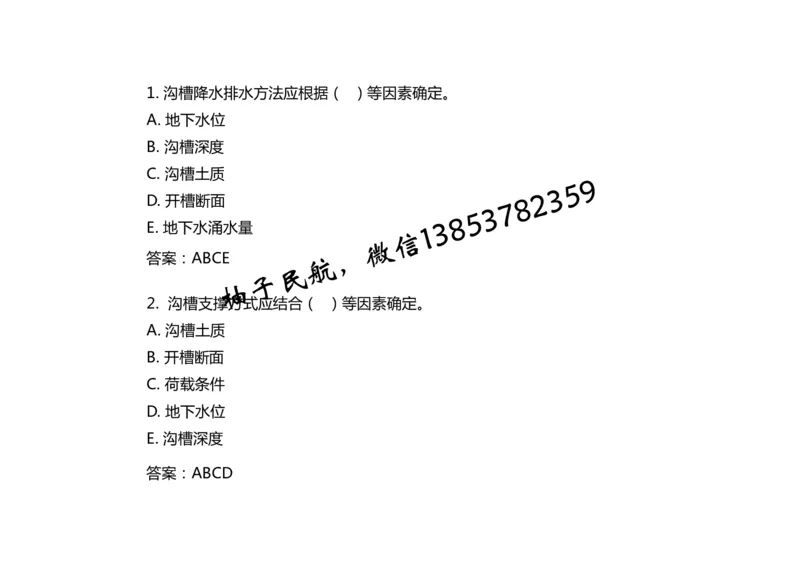

方可进行。1. 沟槽降水排水方法应根据（ ）等因素确定。
A. 地下水位
B. 沟槽深度
C. 沟槽土质
D. 开槽断面
E. 地下水涌水量
答案：ABCE
2. 沟槽支撑方式应结合（ ）等因素确定。
A. 沟槽土质
B. 开槽断面
C. 荷载条件
D. 地下水位
E. 沟槽深度

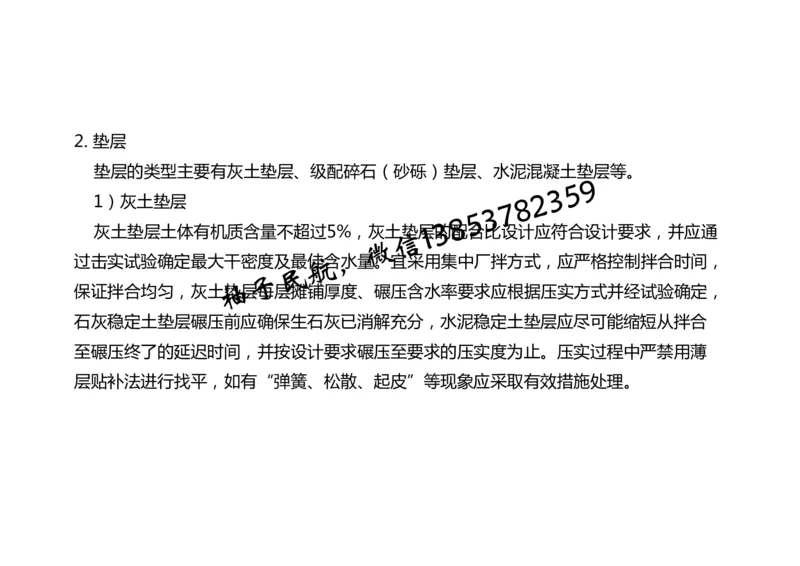

答案：ABCD2. 垫层
垫层的类型主要有灰土垫层、级配碎石（砂砾）垫层、水泥混凝土垫层等。
1）灰土垫层
灰土垫层土体有机质含量不超过5%，灰土垫层的配合比设计应符合设计要求，并应通
过击实试验确定最大干密度及最佳含水量。宜采用集中厂拌方式，应严格控制拌合时间，
保证拌合均匀，灰土垫层每层摊铺厚度、碾压含水率要求应根据压实方式并经试验确定，
石灰稳定土垫层碾压前应确保生石灰已消解充分，水泥稳定土垫层应尽可能缩短从拌合
至碾压终了的延迟时间，并按设计要求碾压至要求的压实度为止。压实过程中严禁用薄
层贴补法进行找平，如有“弹簧、松散、起皮”等现象应采取有效措施处理。2）级配碎石（砂砾）垫层
级配碎石（砂砾）垫层所使用原材料的性能应符合设计要求，级配碎石最大粒径应不大于结构
层设计厚度的1/3，其级配及含泥量应符合设计要求。级配碎石混合料应无离析现象，级配碎石垫
层宽度应符合设计要求，压实前宜进行洒水，应根据工况选择合适的压实方法，并应通过试验确
定虚铺厚度、碾压速度及碾压遍数。
3）水泥混凝土垫层
水泥混凝土垫层的施工应符合钢筋、模板和混凝土施工的有关规定，垫层宽度应符合设计要求。
级配碎石（砂砾）垫层 水泥混凝土垫层
