一级建造师
市政公用工程管理与实务
章节精要01
主讲老师：许 涛
一懂 · 二炼 · 三实战课程前瞻

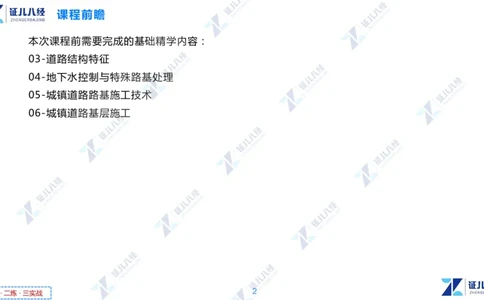

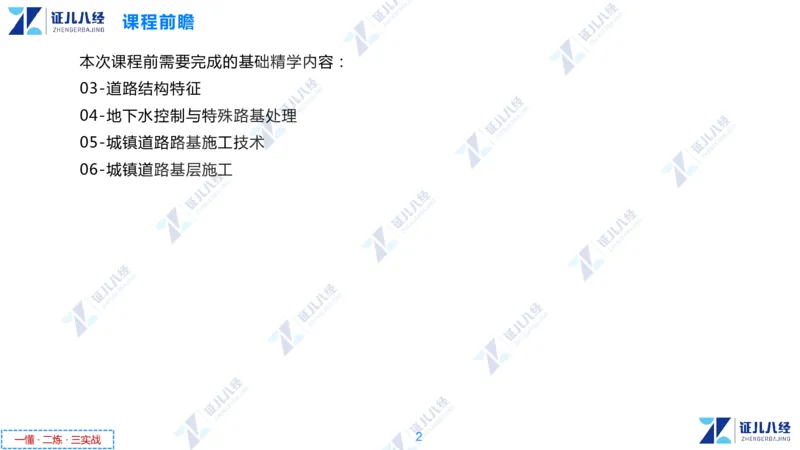

本次课程前需要完成的基础精学内容：
03-道路结构特征
04-地下水控制与特殊路基处理
05-城镇道路路基施工技术
06-城镇道路基层施工
2

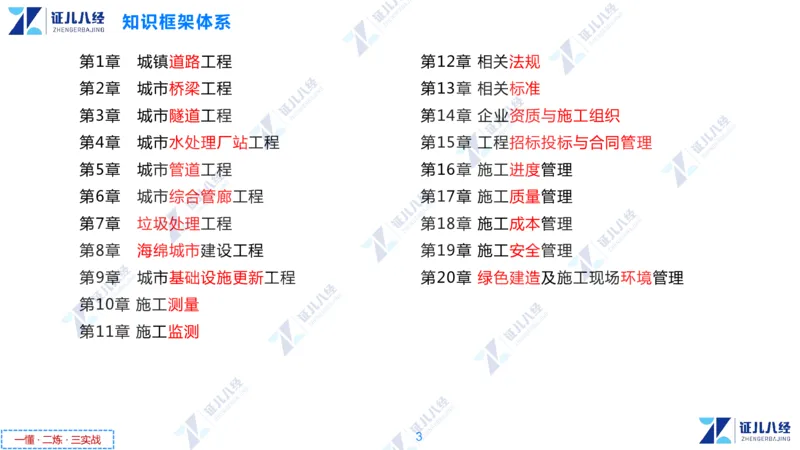

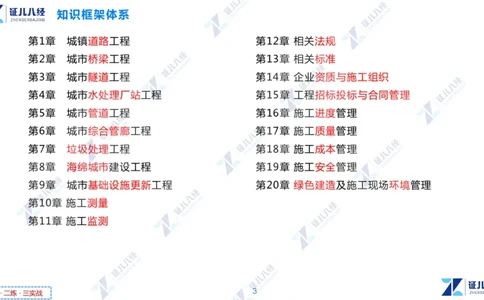

一懂 · 二炼 · 三实战知识框架体系
第1章 城镇道路工程 第12章 相关法规
第2章 城市桥梁工程 第13章 相关标准
第3章 城市隧道工程 第14章 企业资质与施工组织
第4章 城市水处理厂站工程 第15章 工程招标投标与合同管理
第5章 城市管道工程 第16章 施工进度管理
第6章 城市综合管廊工程 第17章 施工质量管理
第7章 垃圾处理工程 第18章 施工成本管理
第8章 海绵城市建设工程 第19章 施工安全管理
第9章 城市基础设施更新工程 第20章 绿色建造及施工现场环境管理
第10章 施工测量
第11章 施工监测
3

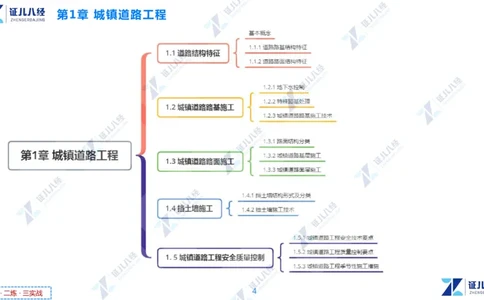

一懂 · 二炼 · 三实战第1章 城镇道路工程
4
一懂 · 二炼 · 三实战1.1 道路结构特征

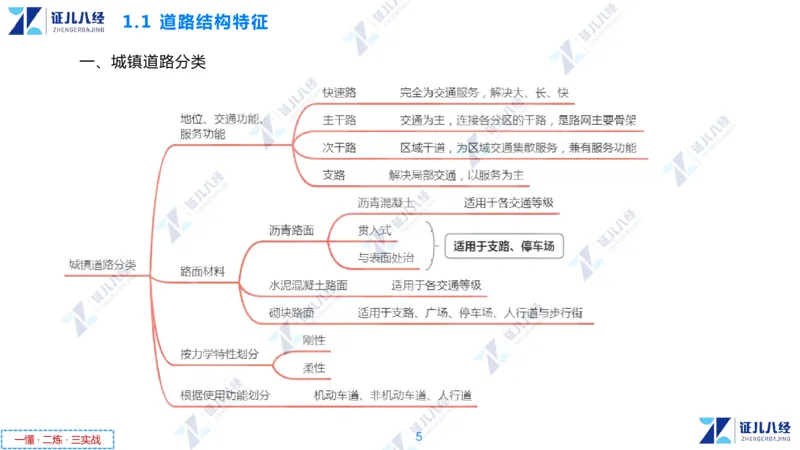

一、城镇道路分类
5
一懂 · 二炼 · 三实战1.1 道路结构特征

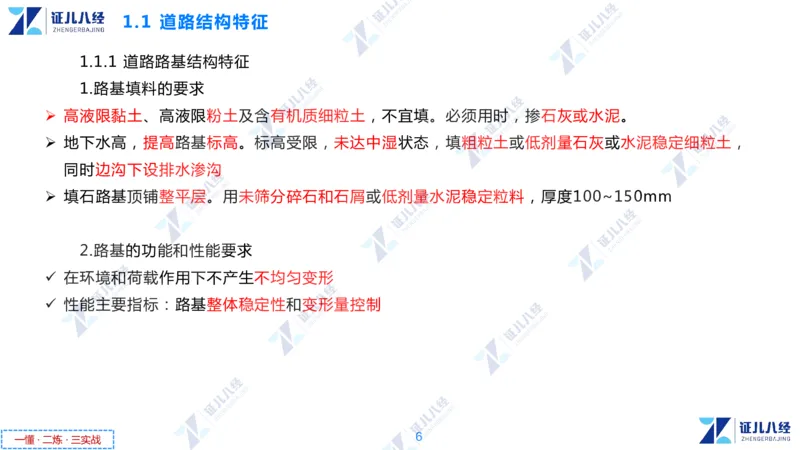

1.1.1 道路路基结构特征
1.路基填料的要求
Ø 高液限黏土、高液限粉土及含有机质细粒土，不宜填。必须用时，掺石灰或水泥。
Ø 地下水高，提高路基标高。标高受限，未达中湿状态，填粗粒土或低剂量石灰或水泥稳定细粒土，
同时边沟下设排水渗沟
Ø 填石路基顶铺整平层。用未筛分碎石和石屑或低剂量水泥稳定粒料，厚度100~150mm
2.路基的功能和性能要求
ü 在环境和荷载作用下不产生不均匀变形
ü 性能主要指标：路基整体稳定性和变形量控制
6
一懂 · 二炼 · 三实战1.1 道路结构特征

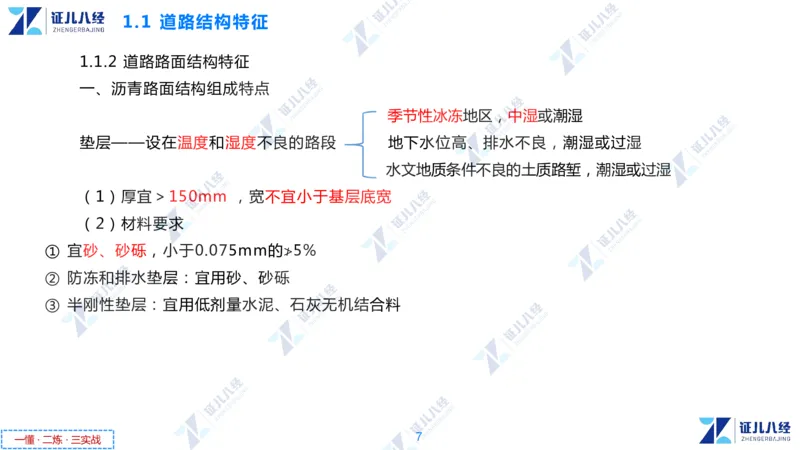

1.1.2 道路路面结构特征
一、沥青路面结构组成特点
季节性冰冻地区，中湿或潮湿
垫层——设在温度和湿度不良的路段 地下水位高、排水不良，潮湿或过湿
水文地质条件不良的土质路堑，潮湿或过湿
（1）厚宜＞150mm ，宽不宜小于基层底宽
（2）材料要求
① 宜砂、砂砾，小于0.075mm的≯5%
② 防冻和排水垫层：宜用砂、砂砾
③ 半刚性垫层：宜用低剂量水泥、石灰无机结合料
7
一懂 · 二炼 · 三实战1.1 道路结构特征

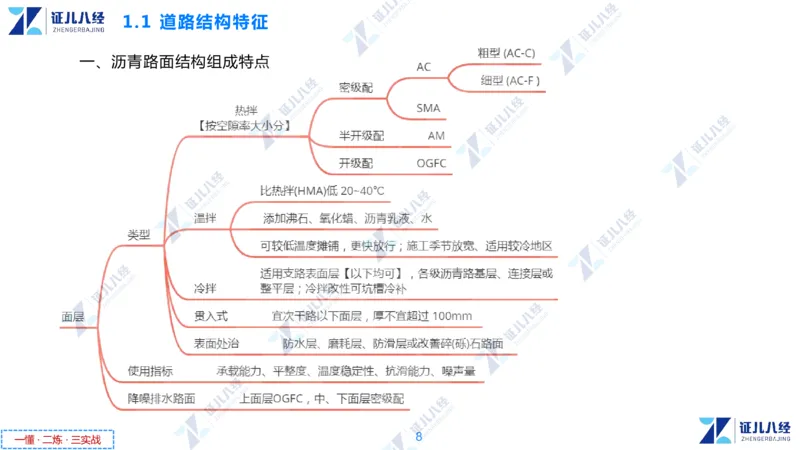

一、沥青路面结构组成特点
8
一懂 · 二炼 · 三实战1.1 道路结构特征
二、水泥混凝土路面结构组成特点
1.基层
（1）材料的选用原则：根据道路交通等级和路基抗冲刷能力
Ø 特重交通：贫混凝土、碾压混凝土或沥青混凝土
Ø 重交通：水泥稳定粒料、沥青稳定碎石
Ø 中、轻交通：水泥或石灰粉煤灰稳定粒料或级配粒料
Ø 湿润多雨地区，繁重交通路段：排水基层
（2）宽度（每侧）
ü 小型机具：300mm
ü 轨模式摊铺机：500mm
ü 滑模式摊铺机：650mm
9
一懂 · 二炼 · 三实战1.1 道路结构特征

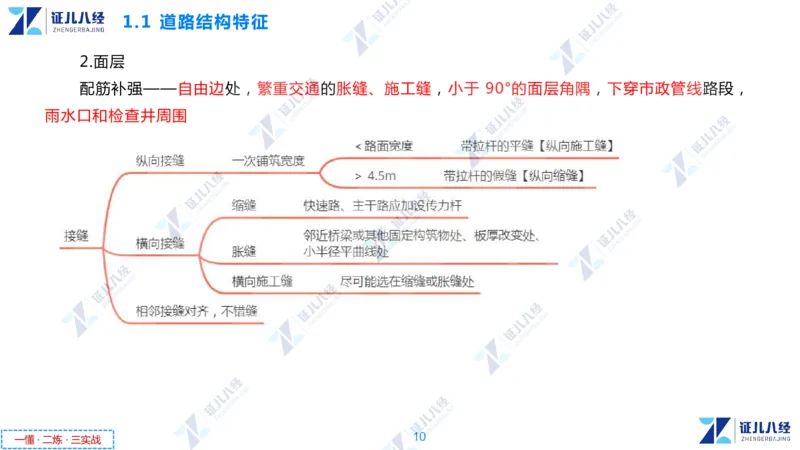

2.面层
配筋补强——自由边处，繁重交通的胀缝、施工缝，小于 90°的面层角隅，下穿市政管线路段，
雨水口和检查井周围
10
一懂 · 二炼 · 三实战1.1 道路结构特征

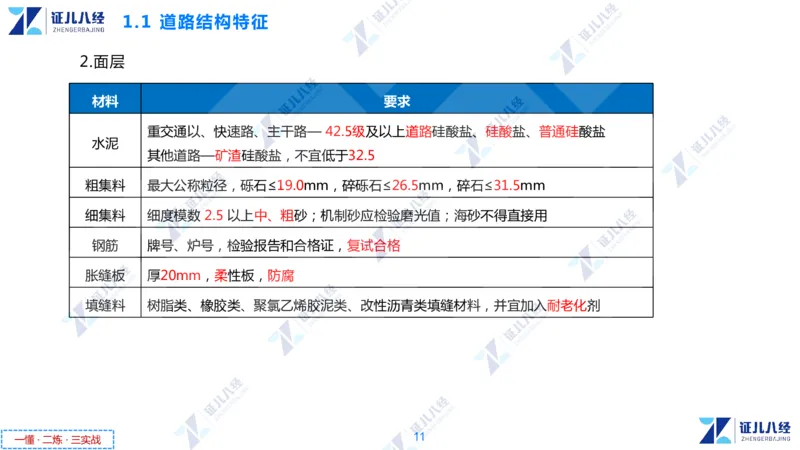

2.面层
材料 要求
重交通以、快速路、主干路— 42.5级及以上道路硅酸盐、硅酸盐、普通硅酸盐
水泥
其他道路—矿渣硅酸盐，不宜低于32.5
粗集料 最大公称粒径，砾石≤19.0mm，碎砾石≤26.5mm，碎石≤31.5mm
细集料 细度模数 2.5 以上中、粗砂；机制砂应检验磨光值；海砂不得直接用
钢筋 牌号、炉号，检验报告和合格证，复试合格
胀缝板 厚20mm，柔性板，防腐
填缝料 树脂类、橡胶类、聚氯乙烯胶泥类、改性沥青类填缝材料，并宜加入耐老化剂
11
一懂 · 二炼 · 三实战第1章 城镇道路工程
12
一懂 · 二炼 · 三实战1.2 城镇道路路基施工

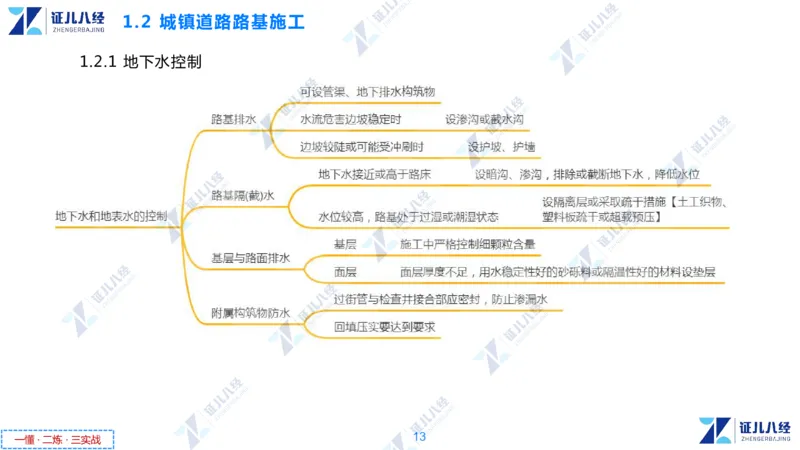

1.2.1 地下水控制
13
一懂 · 二炼 · 三实战1.2 城镇道路路基施工

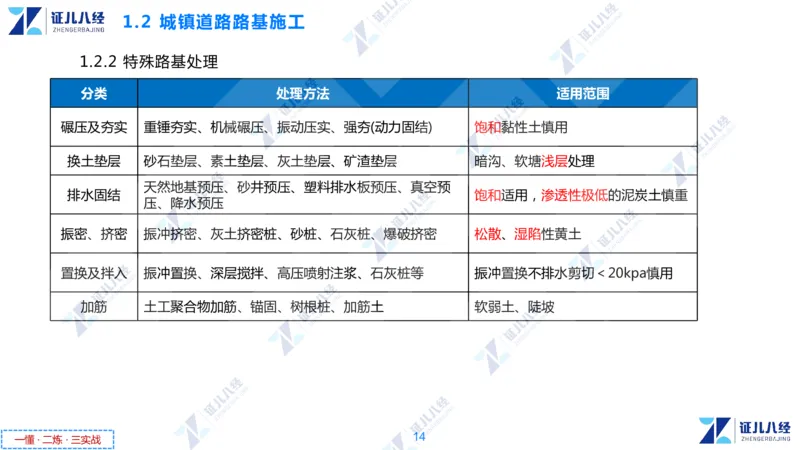

1.2.2 特殊路基处理
分类 处理方法 适用范围
碾压及夯实 重锤夯实、机械碾压、振动压实、强夯(动力固结) 饱和黏性土慎用
换土垫层 砂石垫层、素土垫层、灰土垫层、矿渣垫层 暗沟、软塘浅层处理
天然地基预压、砂井预压、塑料排水板预压、真空预
排水固结 饱和适用，渗透性极低的泥炭土慎重
压、降水预压
振密、挤密 振冲挤密、灰土挤密桩、砂桩、石灰桩、爆破挤密 松散、湿陷性黄土
置换及拌入 振冲置换、深层搅拌、高压喷射注浆、石灰桩等 振冲置换不排水剪切＜20kpa慎用
加筋 土工聚合物加筋、锚固、树根桩、加筋土 软弱土、陡坡
14
一懂 · 二炼 · 三实战1.2 城镇道路路基施工

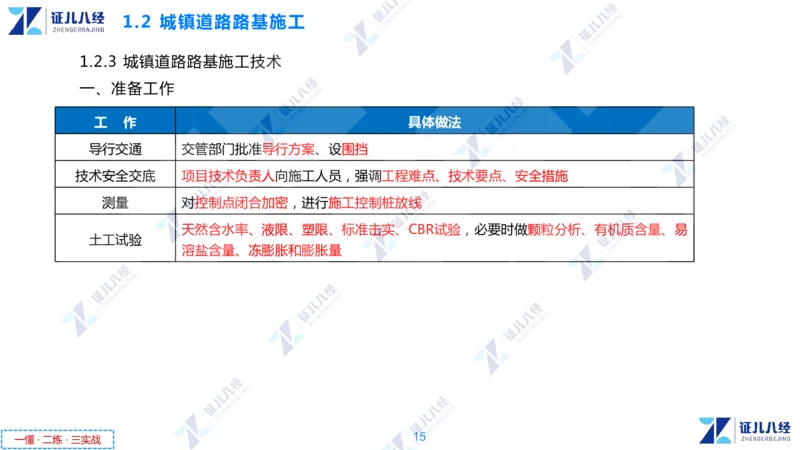

1.2.3 城镇道路路基施工技术
一、准备工作
工 作 具体做法
导行交通 交管部门批准导行方案、设围挡
技术安全交底 项目技术负责人向施工人员，强调工程难点、技术要点、安全措施
测量 对控制点闭合加密，进行施工控制桩放线
天然含水率、液限、塑限、标准击实、CBR试验，必要时做颗粒分析、有机质含量、易
土工试验
溶盐含量、冻膨胀和膨胀量
15
一懂 · 二炼 · 三实战1.2 城镇道路路基施工

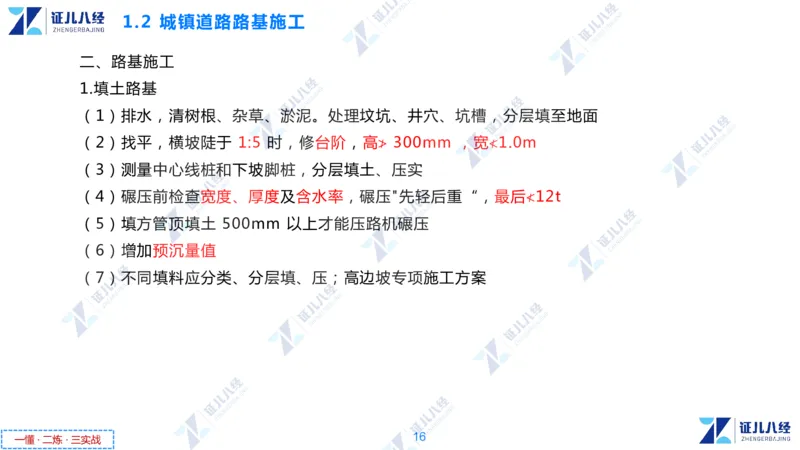

二、路基施工
1.填土路基
（1）排水，清树根、杂草、淤泥。处理坟坑、井穴、坑槽，分层填至地面
（2）找平，横坡陡于 1:5 时，修台阶，高≯ 300mm ，宽≮1.0m
（3）测量中心线桩和下坡脚桩，分层填土、压实
（4）碾压前检查宽度、厚度及含水率，碾压"先轻后重“，最后≮12t
（5）填方管顶填土 500mm 以上才能压路机碾压
（6）增加预沉量值
（7）不同填料应分类、分层填、压；高边坡专项施工方案
16
一懂 · 二炼 · 三实战1.2 城镇道路路基施工

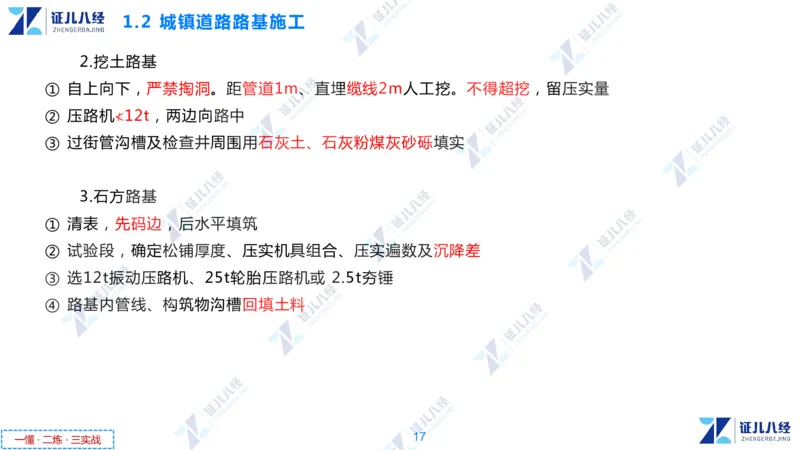

2.挖土路基
① 自上向下，严禁掏洞。距管道1m、直埋缆线2m人工挖。不得超挖，留压实量
② 压路机≮12t，两边向路中
③ 过街管沟槽及检查井周围用石灰土、石灰粉煤灰砂砾填实
3.石方路基
① 清表，先码边，后水平填筑
② 试验段，确定松铺厚度、压实机具组合、压实遍数及沉降差
③ 选12t振动压路机、25t轮胎压路机或 2.5t夯锤
④ 路基内管线、构筑物沟槽回填土料
17
一懂 · 二炼 · 三实战1.2 城镇道路路基施工

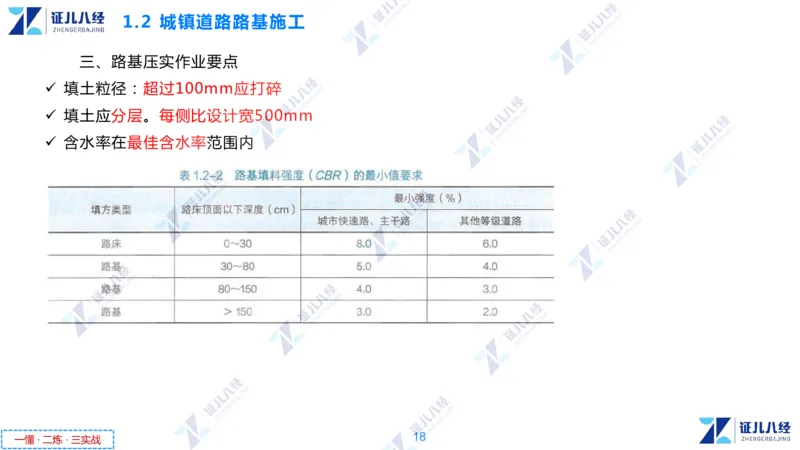

三、路基压实作业要点
ü 填土粒径：超过100mm应打碎
ü 填土应分层。每侧比设计宽500mm
ü 含水率在最佳含水率范围内
18
一懂 · 二炼 · 三实战1.2 城镇道路路基施工
三、路基压实作业要点
19
一懂 · 二炼 · 三实战1.2 城镇道路路基施工

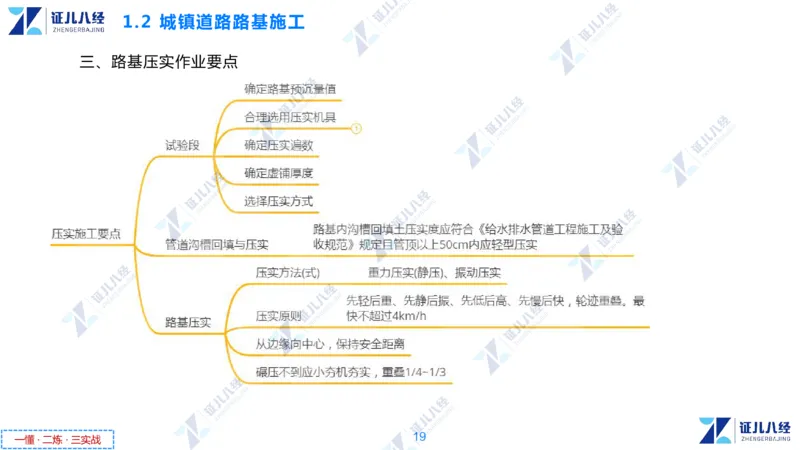

三、路基压实作业要点
20

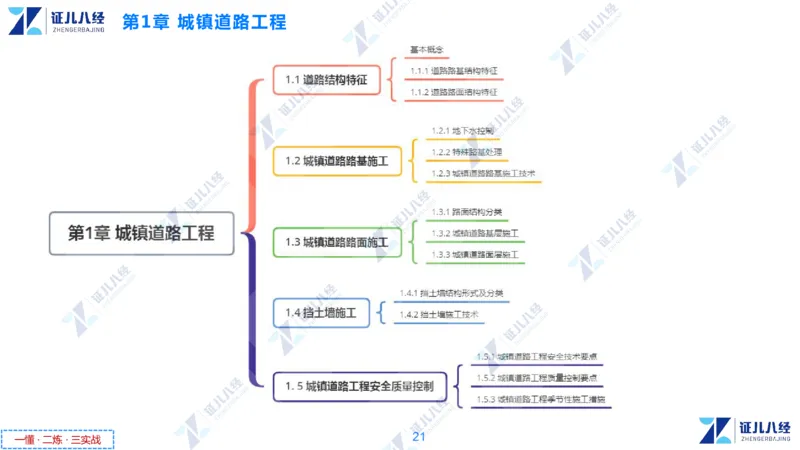

一懂 · 二炼 · 三实战第1章 城镇道路工程
21
一懂 · 二炼 · 三实战1.3 城镇道路路面施工

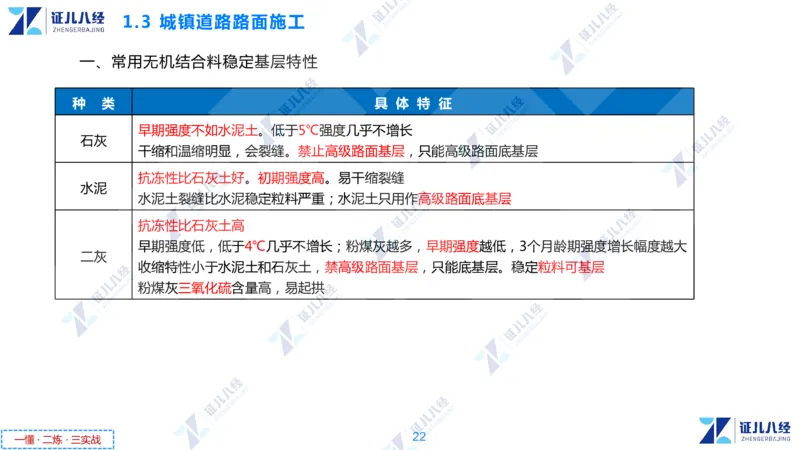

一、常用无机结合料稳定基层特性
种 类 具 体 特 征
早期强度不如水泥土。低于5℃强度几乎不增长
石灰
干缩和温缩明显，会裂缝。禁止高级路面基层，只能高级路面底基层
抗冻性比石灰土好。初期强度高。易干缩裂缝
水泥
水泥土裂缝比水泥稳定粒料严重；水泥土只用作高级路面底基层
抗冻性比石灰土高
早期强度低，低于4℃几乎不增长；粉煤灰越多，早期强度越低，3个月龄期强度增长幅度越大
二灰
收缩特性小于水泥土和石灰土，禁高级路面基层，只能底基层。稳定粒料可基层
粉煤灰三氧化硫含量高，易起拱
22
一懂 · 二炼 · 三实战1.3 城镇道路路面施工

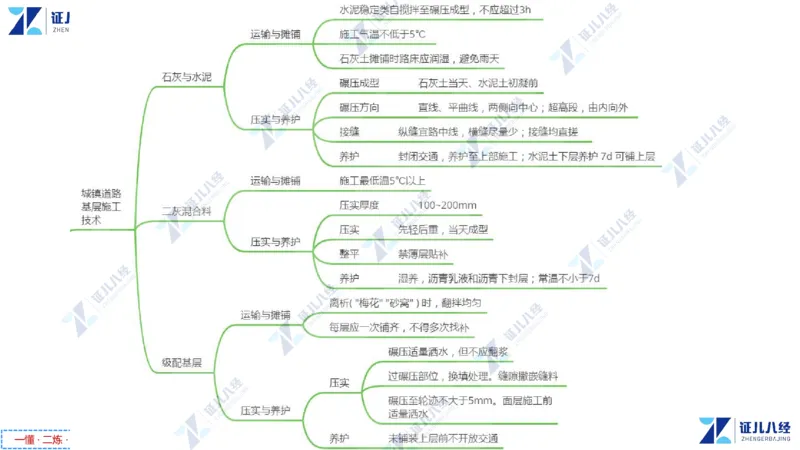

二、基层施工技术
23
一懂 · 二炼 · 三实战1.3 城镇道路路面施工

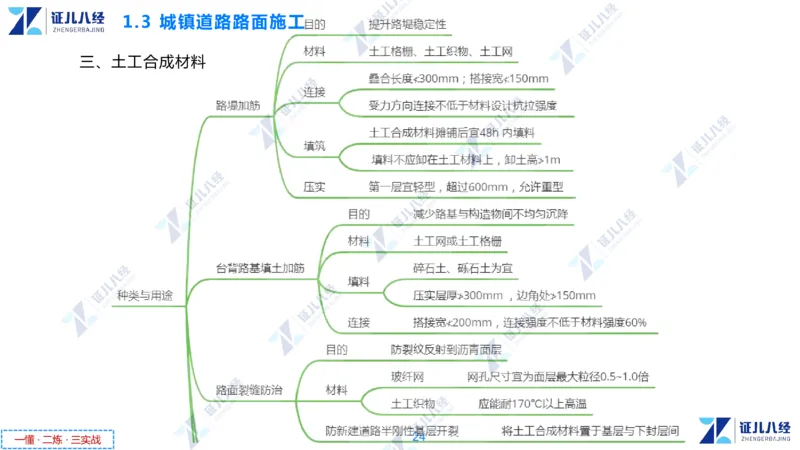

三、土工合成材料
24

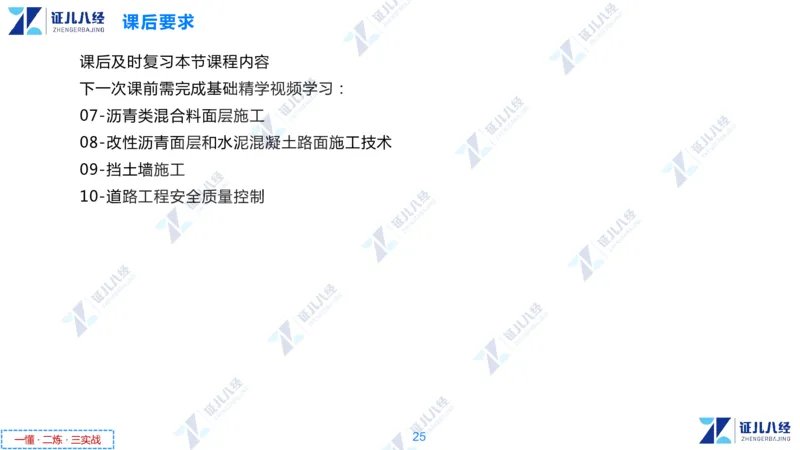

一懂 · 二炼 · 三实战课后要求
课后及时复习本节课程内容
下一次课前需完成基础精学视频学习：
07-沥青类混合料面层施工
08-改性沥青面层和水泥混凝土路面施工技术
09-挡土墙施工
10-道路工程安全质量控制
