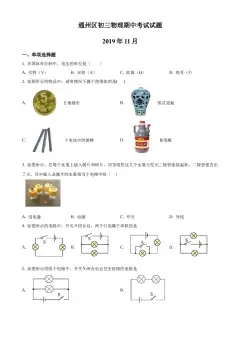

通州区初三物理期中考试试题
2019 年 11 月
一、单项选择题
1. 在国际单位制中，电压的单位是（ ）
A. 伏特（V） B. 安培（A） C. 欧姆（Ω） D. 焦耳（J）
【答案】A
【解析】
【详解】A．伏特是电压的单位，故A符合题意；
B．安培是电流的单位，故B不符合题意；
C．欧姆是电阻的单位，故C不符合题意；
D．焦耳是功的单位，故D不符合题意。
故选A。
2. 如图所示的物品中，通常情况下属于绝缘体的是( )
A. 五角硬币 B. 青花瓷瓶
C. 干电池中的碳棒 D. 食用醋
【答案】B
【解析】
【详解】A．硬币是金属，属于导体，故A不符合题意；
B．青花瓷器为陶瓷制品，为绝缘体，故B符合题意；
C．干电池中的碳棒具有导电作用，属于导体，故C不符合题意；
D．食用醋中有各种矿物质离子，具有导电性，故D不符合题意．
3. 如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出
了光，其中插入金属片的水果相当于电路中的（ ）A. 用电器 B. 电源 C. 开关 D. 导线
【答案】B
【解析】
【详解】要使用电器工作，电路中必须要有电源，插入金属片的水果能使二极管发光，说明在这个电路中
插入金属片的水果能提供电压，它相当于电源．故选B.
4. 如图所示的电路中，开关S闭合后，两个灯泡属于串联的是
A. B. C. D.
【答案】A
【解析】
【分析】串联电路是指各用电器依次连接起来的电路，并联电路是指将各用电器并联连接起来的电路，然
后根据上述特点对各选项进行逐一分析．
【详解】A. 图中两灯泡顺次连接，电流只有一条路径，为串联电路，故符合题意；
B. 图中两灯泡并列连接，电流有两条路径，为并联电路，故不合题意；
C. 图中开关S闭合后，一只灯泡被短路，成为另一只灯泡的简单电路，故不合题意；
D. 图中两灯泡并列连接，电流有两条路径，为并联电路，故不合题意．
故选A.
5. 如图所示的四个电路中，开关S闭合后会发生短路的电路是
A. B.
C. D.
【答案】C【解析】
【详解】解答：A. D. 开关都接在并联电路的干路上，闭合开关S后，两灯都发光，不会造成电源短路；
B. 两灯串联在电源的两极之间，闭合开关S后，亮灯都发光，不会发生短路；C.闭合开关后，灯泡不发光，
会造成电源短路；
6. 如图所示，当滑动变阻器的滑片向左移动时，变阻器连入电路的阻值变小的是( )
A. B.
C. D.
【答案】C
【解析】
【分析】滑动变阻器连接时应“一上一下”，下端所接位置决定滑片移动时电阻变化情况．
【详解】AD．滑动变阻器连接时应一上一下，当接同上时相当于导线，当接同下时相当于整个电阻接入，
均不符合要求，故AD不符合题意；
BD．当滑片左移时，接入阻值变小，可知滑动变阻器下端接左，上端接左右均可，故C符合题意，D不符
合题意．
【点睛】滑动变阻器的连接问题，在满足“一上一下”的前提下，重点看下端所接位置，当下端接左时，
则向左滑电阻变小，反之向右滑变小．
7. 关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（ ）
A. 铝导线的电阻一定比铜导线的电阻大
B. 两根铝导线，长导线的电阻一定比短导线的电阻大
C. 长度相同的两根铝导线，粗的比细的电阻大
D. 长度相同的两根铜导线，细的比粗的电阻大
【答案】D
【解析】
【详解】A．银导线和铜导线的长度和横截面积未知，所以无法比较，故A错误；
B．两根铝导线，长导线和短导线的横截面积未知，所以无法比较，故B错误；
CD．材料和长度一定时，横截面积大的电阻小，粗的比细的电阻小，故C错误，D正确。
故选D。
8. 指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人
的指纹（S）、磁卡（S）或应急钥匙（S），三者都可以单独使电动机M工作而打开门锁．下列电路设
1 2 3计符合要求的是
A.
B.
C.
D.
【答案】B
【解析】
【详解】根据题意，三者都可以单独使电动机M工作而打开门锁，符合并联电路的特等，即三个开关应该
并联后控制电动机，任一开关闭合，电动机都能工作．
A．两开关并联后与第三个开关串联，当S 断开时，另外两个开关不能使电动机工作，故A不符合题意；
3
B．三个开关并联控制电动机，任一开关闭合电动机都能工作，故B符合题意；
C．三个开关串联，必须三个开关同时闭合电动机才能工作，故C不符合题意；
D．S 闭合会将电动机以及电源短路，不符合电路设计的原则，且S 断开时，电动机也不可能工作，故D
2 3
错误；
9. 如图所示的四个电路图中，能实现L 既能单独发光，又能与L 同时发光的是
1 2
A. B. C. D.
【答案】B
【解析】
【详解】A、两灯串联，同时工作，同时断开，不符合题意；B、当S 闭合，S 断开，两灯串联，能同时工作，两开关闭合，L 被短路，L 单独工作，符合题意；
1 2 2 1
C、两灯并联，只有一个干路开关，不能单独工作，不符合题意；
D、两灯并联，L 支路有开关，L 没有开关，所以L 要工作，L 必定工作，L 不能单独工作，不符合题意．
1 2 1 2 1
故选B．
考点：串、并联电路的设计；电路的三种状态．
点评：本题考查了电路状态的识别．注意电路发生短路时要么会烧坏电源，要么会使用电器不工作．
10. 关于简单电现象，下列说法正确的是( )
A. 摩擦起电就是创造了电荷
B. 带电的物体只会吸引带异种电荷的物体
C. 带电物体所带的电荷，不是正电荷就是负电荷
D. 若验电器的金属箔张开，则两片金属箔一定都带正电荷
【答案】C
【解析】
【详解】A．摩擦起电是电荷发生了转移，并不是创造了电荷，故A不符合题意；
B．带电物体除了会吸引异种电荷，还会吸引轻小物体，故B不符合题意；
C．自然界只存在两种电荷，正电荷与负电荷，所以带电物体所带的电荷，不是正电荷就是负电荷，故C
符合题意；
D．验电器工作原理为同种电荷相互排斥，故正负电荷均匀有可能，故D不符合题意．
【点睛】验电器工作原理为同种电荷相互排斥，用于验证是否带电．
11. 如图所示的电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P向右滑动，
下列说法中正确的是( )
A. 电压表的示数变小，电流表示数变大
B. 电压表的示数变大，电流表示数变大
C. 电压表的示数变大，电流表示数变小
D. 电压表的示数变小，电流表示数变小
【答案】A
【解析】
【分析】先分析电路串并联，再分析各个电表测量的用电器，根据串并联规律判断滑动变阻器对电路的影响，从而得出电表示数变化．
【详解】分析电路得R 与R 串联，电压表测量滑动变阻器R 电压，电流表测量整体电流，当滑动变阻器
1 2 2
滑片向右滑动时，滑动变阻器接入阻值变小，由串联分压可得，滑动变阻器所分电压变小，则电压表示数
变小，整体电阻变小，电源电压不变，由欧姆定律 可得，电流变大，则电流表示数变大，故A符合
题意．
【点睛】一看串并联，二看电表所测用电器，三看滑动变阻器影响，再根据串并联定律分析．
12. 关于公式 ，下列说法中正确的是( )
A. 导体的电阻由它两端的电压和通过它的电流决定
B. 导体的电阻可以由它两端的电压与通过它的电流的比值来测量
C. 当通过导体的电流一定时，导体的电阻跟它两端的电压成正比
D. 当导体两端的电压为零时，导体的电阻也一定为零
【答案】B
【解析】
【详解】A．电阻大小与其材料、长度、横截面积有关，并非由它两端的电压和通过它的电流决定，故 A
不符合题意；
B．公式 可用于计算电阻值大小，并不决定电阻大小，故B符合题意；
C．电阻大小与其材料、长度、横截面积有关，与电压、电流大小不成比例，故C不符合题意；
D．电阻大小与其材料、长度、横截面积有关，电压为零时不影响电阻大小，故D不符合题意．
13. 在如图的电路中，闭合开关S后，灯L的电阻R 和定值电阻R两端的电压分别为U、U，通过R 和
L 1 2 L
R的电流分别为I、I，电流表示数为I．则下列判断正确的是
1 2
A. I= I = I
1 2
B. U > U
1 2
C. 若U = U ；则 I = I
1 2 1 2
D. 若I = I ；则 R = R
1 2 L【答案】D
【解析】
【详解】闭合开关S后，灯L的电阻R 和定值电阻R并联，所以它们两端的电压分相等，即U ＝U ，故
L 1 2
B错误；根据并联电路的电流特点可知：I＝ I I 故A错误；根据I＝
1 + 2，
可知，如果R ＝ R通则I ＝ I，故D正确；C错误；故选D．
L 1 2
14. 下列探究实验中，需要控制电阻不变的是( )
A. 探究串联电路中的电流关系
的
B. 探究并联电路中 电压关系
C. 探究通过导体的电流与导体电阻的关系
D. 探究通过导体的电流与导体两端电压的关系
【答案】D
【解析】
【详解】A．探究串联电路中的电流关系时，应使用不同电阻串联，消除因电阻相同带来的实验结论不准
确，故A不符合题意；
的
B．探究并联电路中 电压关系时，应使用不同电阻观察其电压关系，从而得出结论，故B符合题意；
C．探究通过导体的电流与导体电阻的关系，应保证电压不变，更换不同电阻，从而探究电流与电阻关系，
故C不符合题意；
D．探究通过导体的电流与导体两端电压的关系，应保证电阻不变，改变电阻两端电压，从而探究电流与
导体两端电压的关系，故D符合题意．
15. 在测量未知电阻R 阻值的实验中，提供的实验器材有：稳压电源（电压未知）、电流表、电压表、阻
x
值已知的定值电阻R 等．现有如图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻R
0 x
阻值的电路是( )
A. B.C. D.
【答案】C
【解析】
【分析】为测量出R 电阻大小，则需要得到其电压与电流，由此分析电路．
x
【详解】A．图中R 与R 串联，电流表测整体电流，电源电压未知，则无法测出R 电阻大小，故A不符
x 0 x
合题意；
B．图中R 与R 串联，电压表测量R 电压，电源电压未知，则无法得到电流，无法测出R 电阻大小，故B
x 0 x x
不符合题意；
C．图中当S闭合S 断开时，电路中仅有R 且R 电阻已知，电流表测R 电流为I，则根据 可求出电
1 0 0 0 0
源电压为：
当S、S 均闭合时，R 与R 并联，电流表测干路电流为I，则由 可得：
1 x 0
则可得到R 电阻，故C符合题意；
x
D．图中当S闭合S 断开时，R 与R 串联，当S、S 均闭合时，R 短路，电流表测R 电流，可计算得到电
1 x 0 1 x 0
压电源，无法得到R 电压、电流，则无法测出R 电阻大小，故D不符合题意；
x x
二、多项选择题
16. 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简
化处理．正确的处理方式是( )
A. 把电流表看成是一根导线 B. 把电流表看成是断路
C. 把电压表看成是一根导线 D. 把电压表看成是断路
【答案】AD
【解析】
【分析】根据电流表及电压表内阻大小分析其在电路中的简化处理．【详解】A B．电流表内阻很小，则在分析电路时通常简化看作一根导线，相当于通路，故A符合题意，B
不符合题意；
C D．电压表内阻很大，则在分析电路时通常简化看作断开的导线，相当于断路，故B不符合题意，D符
合题意．
17. 关于电流的形成及电流的方向，下列说法中正确的是( )
A. 电荷的定向移动形成了电流
B. 正电荷移动方向为电流方向
C. 只有自由电子的定向移动才能形成电流
D. 自由电子定向移动的方向与电流方向相反
【答案】AD
【解析】
【分析】电流是由电荷的定向移动形成的，规定正电荷移动方向为电流的方向．
【详解】A．电流是电荷的定向移动形成的，故A符合题意；
B．规定正电荷定向移动的方向为电流的方向，故B不符合题意；
C．正负电荷的定向移动都会形成电流，故C不符合题意；
D．规定正电荷移动的方向为电流的方向，负电荷移动的反方向为电流的方向，自由电子带负电，故D符
合题意．
18. 如图所示的电路中，电源两端电压保持不变．闭合开关S，电流表、电压表均有示数；若再闭合开关
S，则下列说法正确的是( )
1
A. 电流表的示数变大
B. 电流表的示数不变
C. 电压表的示数不变
D. 电压表的示数变小
【答案】BC
【解析】
【分析】分析不同开关闭合时电路串并联情况以及各电表所测量用电器情况．
【详解】A B．闭合开关S，电路为仅有R 的简单电路，电流表测R 电流，再闭合S ，电路为R 、R 并联，
1 1 1 1 2电流表依然测R 所在支路，电流不发生变化，故A不符合题意，B符合题意；
1
CD．闭合开关S，电路为仅有R 的简单电路，电压表测电源电压，再闭合S，电路为R、R 并联，电压
1 1 1 2
表依然测电压电压，电源电压不变，则电压表示数不变，故C符合题意，D不符合题意．
19. 某同学在“探究影响电阻大小的因素”时，从实验室中选出符合要求的学生电源、滑动变阻器、电流
表、开关、导线若干以及四根不同的合金丝，组成图所示电路，合金丝的参数如下表所示．下列说法正确
的是( )
合金丝 材料 长度/m 横截面积/mm2
a 镍铬合金丝 1.0 0.3
b 镍铬合金丝 1.0 0.1
c 镍铬合金丝 0.5 0.1
d 锰铜合金丝 0.5 0.1
A. 选用a、b两根合金丝，可探究合金丝的电阻与其横截面积是否有关
B. 选用a、c两根合金丝，可探究合金丝的电阻与其长度是否有关
C. 选用b、c两根合金丝，可探究合金丝的电阻与其长度是否有关
D. 选用a、d两根合金丝，可探究合金丝的电阻与其材料是否有关
【答案】AC
【解析】
【分析】分析各组实验合金丝之间的共同点与不同点，对比实验数据得出结论即可．
【详解】A．a、b合金丝材料、长度相同，横截面积不同，则可用于探究合金丝的电阻与其横截面积是否
有关，故A符合题意；
B．若要探究合金丝的电阻与其长度是否有关，应保证材料及横截面积相同，长度不同，a、c两根合金丝
材料相同，长度与横截面积均不相同，则不可用于探究合金丝的电阻与其长度是否有关，故B不符合题意；
C．b、c两根合金丝，材料、横截面积相同，长度不同，则可用于探究合金丝的电阻与其长度是否有关，
故C符合题意；
D．若要探究合金丝的电阻与其材料是否有关，应保证长度、横截面积相同，材料不同，a、d材料、长度、
横截面积均不同，则不可用于探究合金丝的电阻与其材料是否有关，故D不符合题意．
20. 如图所示电路，S、S、S 均断开，下列说法正确的是( )
1 2 3A. 只闭合S、S 时，L、L 并联
1 2 1 2
B. 只闭合S、S 时，L、L 串联
1 3 1 2
C. 只闭合S、S 时，L 被短路，L 是通路
2 3 1 2
D. 只闭合S、S 时，L 被短路，L 是通路
1 3 1 2
【答案】AC
【解析】
【详解】A．只闭合S、S 时，两条支路均有用电器，电流分为两条，L、L 并联，故A符合题意；
1 2 1 2
BD．只闭合S、S 时，L 被短路， L 是通路，故BD不符合题意；
1 3 2 1
C．只闭合S、S 时，电流不经过L ，L 被短路，L 是通路，故C符合题意；
2 3 1 1 2
三、实验解答题
21. 如图所示，此时电阻箱接入电路中的电阻值为 ________ Ω．
【答案】2012
【解析】
【详解】电阻箱的读数=22. 如图所示，电流表的示数为______A．
【答案】2
【解析】
【分析】看清所接量程，根据分度值读数即可．
为
【详解】电流表所接量程 ，每大格表示1A，每小格表示0.1A，故读数为2A．
23. 如图所示电路中，闭合开关S后，电压表V 的示数是2.5V，V 的示数是2.5V，则电压表V 的示数是
1 2 3
_______V．
【答案】5
【解析】
【分析】分析电路串并联及各个电表所测量的用电器及物理量，根据串并联规律分析即可．
【详解】分析电路为串联电路，电表V 测R 两端电压，V 测R 两端电压，V 测电源电压，则由串联分压
1 1 2 2 3
可得电压表V 示数为：
3
24. 如图所示的电路中，闭合开关S后，灯L 和L 的连接方式是______（选填“串联”或“并联”），电
1 2
压表测的是灯_______（选填“L”或“L”）两端的电压．
1 2
【答案】 ①. 串联 ②. L
1
【解析】【分析】分析串并联时可将电压表当作断路，电压表测量与其并联用电器两端电压．
【详解】[1]闭合开关S后，电压表可看作断路，故灯L 和L 的连接方式是串联；
1 2
[2]电压表与L 并联，故电压表测量L 两端电压．
1 1
25. 如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮
暗会发生变化这个实验说明铅笔芯是__（选填“导体”或“绝缘体”），还能说明导体的电阻与__有关受
此启发，人们制造了一种可以改变电阻的元件，叫做__．
【答案】 ①. 导体 ②. 导体长度 ③. 滑动变阻器
【解析】
【详解】[1]因为铅笔芯接入电路中灯泡发光，说明铅笔芯能够导电，所以这个实验说明铅笔芯是导体；
[2]当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的
电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关；
[3]根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器．
26. 小阳利用“伏安法”测量未知电阻R 的阻值，进行了如下实验：
x
（1）小阳选择了满足实验要求的实验器材，连接的实验电路如图甲所示，要求滑动变阻器的滑片P向右
滑动电流表的读数变大，请你添加一条导线将实验电路补充完整；
（ ）
（2）电路连接正确后，闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表的示数如图乙所示，电
压表的示数为_______V，电流表的示数如图丙所示，则电阻R 的阻值为________．
x【答案】 ①. ②. 2 ③. 4
【解析】
【详解】(1)[1]电路为串联电路，则若要滑动变阻器的滑片P向右滑动时电流表的读数变大，由欧姆定律
可得滑动变阻器电阻变小，故滑动变阻器下端应接右，作图如下：
(2)[2][3]由乙图可得电压表所接量程为 ，分度值为0.1V，则读数为2V；由图丙得电流为0.5A，则
由欧姆定律 可得：
27. 小阳在探究电路中电压关系时，得到了一组实验数据如下表所示，请根据实验数据写出电压U 和U 的
2 1
关系式：U＝_______．
2
电压U/V 2 3 4 5 6 7
1
电压U/V 10 9 8 7 6 5
2【答案】12V-U
1
【解析】
【分析】观察分析表格中的数据会发现U+U =12V，据此解答；
1 2
【详解】观察表中数据可知，U 和U 的和是定值12V，所以U 和U 的关系式为U=12V−U
2 1 2 1 2 1
28. 如图所示的三个图像中，正确表示通过定值电阻的电流与它两端电压之间关系的图像是_____．（选填
“A”“B”或“C”）
A. B. C.
【答案】B
【解析】
的
【详解】由于定值电阻阻值大小不受电压、电流影响，故其U-I图像应是过原点 倾斜直线，作图如
下：
29. 在如图所示的实验电路中，电源电压为4.5伏，小灯泡L、L 发光时的电阻均为5欧，为能更准确地进
1 2
行测量，则电流表的量程应选___________（选填“0~0.6A”或“0~3A”），电压表的量程应选
_______________（选填“0~3V”或“0~15V”）．
【答案】 ①. 0～0.6A ②. 0～3V
【解析】
【分析】分析电路串并联及各个电表所测量用电器，根据电压及电阻估测所应该挑选量程．
【详解】[1]闭合开关S，两灯泡串联，则电路总电阻约为10Ω，有欧姆定律可得电路电流约为：故为能更准确地进行测量电流表应选择0～0.6A量程；
[2] 闭合开关S，两灯泡串联，且两灯电阻相等，故由串联分压可得：
故为能更准确地进行测量电压表应选择0～3V量程．
30. 如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表示数均为0．若电路中只有一处故障，则
故障原因是 _________ （选填“灯L断路”、“R短路”或“R断路”）．
【答案】灯L断路
【解析】
【分析】分析电路串并联情况，再根据电表示数分析电路故障即可．
【详解】闭合开关后，电流表、电压表均无示数，可判断电路故障为断路，若 R断路，电压表应有示数且
接近电源电压，不符合题意，若灯泡L断路，则电路不通，电流表、电压表均无示数，符合题意，故故障
为灯L断路．
31. 用“伏安法”测量未知电阻R的实验中，小明连接的实物图如图所示．
（1）请你指出该实物图中所用电表的连接错误之处 _____________________________ ；
（2）请你只改变实物图中的一根导线的连接（在错接的导线上画“×”，并画出改接的导线），使电路连
接正确．
（ ）
【 答 案 】 ① . 电 流 表 和 电 阻 R 并 联 ; 电 压 表 和 电 阻 R 串 联 ② .【解析】
【详解】(1)[1]电流表在使用中应与被测电阻串联，电压表应与被测电阻并联，图中错误为将电流表接为了
并联，电压表接为了串联；
(2)[2]应将电流表修改为串联，电压表修改为并联，则将电阻右端与电流表的连线删去，改为电阻右端与电
压表负接线柱相连，作图如下：
32. 如图所示为一个封闭的电路盒，盒面上有两个灯泡和一个开关．拨动开关，两个灯泡或一齐亮、或一
齐灭．为判断两灯的连接方式，将其中一个灯泡拧下来，发现另一个灯泡依然亮，由此判断：两灯的连接
方式是______________（选填“串联”或“并联”），判断依据是___________________．
【答案】 ①. 并联 ②. 并联电路中，各支路不相互影响
【解析】
【分析】分析开关所处不同位置时可能的串并联情况，再根据灯泡情况分析．
【详解】[1][2]由于开关可同时控制两个灯泡，则电路可为串联或开关在干路的并联，又由于拧下一个灯泡
后另一个依然可以继续亮，则两灯互不影响，应为并联且开关在干路．
【点睛】同一个开关可控制多个用电器情况，一为串联电路，二为并联电路且开关在干路位置．
33. 小明为研究醋的导电性能，将两根裸铜线a、b插入醋中，并将裸铜线a、b连入电路，如图所示．闭
合开关后，观察到小灯泡不发光，因此，小明判断醋是绝缘体．经检查，各元件完好，电路连接无故障．在不改变电源的情况下，可添加实验器材，设计一个实验，证明醋是能够导电的导体．为否定了小明的判
断，小红设计并进行了如下实验，请你将小红的实验补充完整：
（1）断开开关，将小灯泡换成_______________并连入电路；
（2）闭合开关，观察到____________________________，则说明醋能够导电．
【答案】 ①. 电流表 ②. 观察到电流表指针发生了偏转
【解析】
【分析】除电路故障外，若通过小灯泡的实际电流过小，小灯泡也不会发光．
【详解】(1)[1]小灯泡不发光原因可能为流过小灯泡电流太小，则应消除该影响，换用电流表；
(2)[2]若电流表指针发生偏转，则证明电路中有电流，可证明醋能够导电．
四、科普阅读题
34. 请阅读《古代对电的认识》，回答问题
古代对电的认识
我国古代对电的认识，是从雷电及摩擦起电现象开始的．早在3000多年以前的殷商时期，甲骨文中就有了
“雷”、“电”的形声字．西周初期，在青铜器上就已经出现加雨字偏旁的“电”字．
《淮南子·坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为明确：“雷者，天气郁激而发
也．阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电”．
我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用．《南齐书》中有对雷击的详细记述：
“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”．
在我国，摩擦起电现象的记述颇丰．西晋张华记述了梳子、丝绸摩擦起电引起的放电发声现象：“今人梳
头，脱著衣时，有随梳、解结有光者，亦有咤声”．
请根据上述材料，回答下列问题：
（1）“阴阳相搏为雷，激扬为电”中的“阴”指负电荷，“阳”指正电荷，云层带电是因为云层与空气
摩擦使电荷发生转移，这种用摩擦的方法使物体带电的现象叫__________．
（2）“电火烧塔下佛面”是因为佛面的金属膜属于________，强大的放电电流通过佛面的金属膜，金属
被熔化．“而窗户不异也”是因为窗户为木制，木头属于________，所以仍保持原样．（选填“导体”或
“绝缘体”）（3）“随梳”是指（头发）随着梳子（飘起），“随梳”是因为梳子与头发摩擦，二者带上_____电荷而
相互吸引．（选填“同种”或“异种）”
【答案】 ①. 摩擦起电 ②. 导体 ③. 绝缘体 ④. 异种
【解析】
【详解】(1)[1]由于摩擦使物体的电荷发生转移而带电的现象称之为摩擦起电；
(2)[2][3]金属均属于导体，干木头属于绝缘体；
(3)[4]由于头发隧梳子飘起，则梳子与头发之间相互吸引，故二者应带上异种电荷．
五、计算题
35. 如图所示，电源两端的电压U保持不变，电阻R 的阻值为4Ω．只闭合开关S，电流表示数为1.5A．
1 1
开关S、S 均闭合，电流表示数2A．
1 2
（1）电源两端的电压U．
（2）电阻R 的阻值．
2
【答案】（1）6V；（2）12Ω
【解析】
【详解】(1) 只闭合开关S ，电路中只有R ,故电源电压 ＝ ＝1.5A×4Ω＝6V , （2）开关S 、S 均闭
1 1 1 2
合，R 和R 并联， ＝ ＝2A 1.5A＝0.5A, ＝ ＝12Ω .
1 2
点睛：（1）利用U＝IR即可求出电源电压；（2）根据并联电路电流的特点进行计算，即干路电流等于支
路电流之和．根据R＝ 即可求出电阻的大小．
36. 如图甲是一个检测空气质量指数的电路．其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如
图乙所示．已知：电源电压为6V且保持不变，定值电阻R 为2.5Ω．当闭合开关S后，电压表示数为2V
0
时，求：
（1）通过R 的电流；
0
的
（2）电阻R 阻值；（3）此时的空气质量指数．
【答案】（1）0.8A（2）5Ω（3）50
【解析】
【分析】分析串并联情况，根据对应规律及欧姆定律求解即可．
【详解】(1)由欧姆定律得通过R 的电流为：
0
(2)由串联分压得电阻R两端电压为：
由欧姆定律得电阻R的阻值为：
(3)电阻R倒数为：
由图像可知， 对应空气质量指数为50．
