2024 高考物理二轮复习 80 热点模型
最新高考题模拟题专项训练
模型58电磁感应中的双棒切割模型
最新高考题

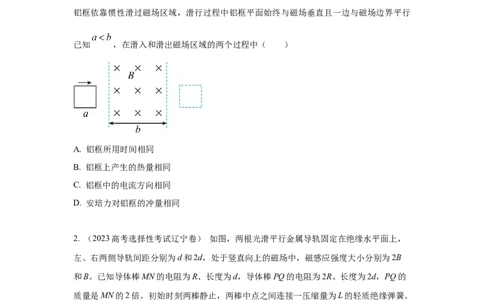

1. （2022天津学业水平选择性考试）如图所示，边长为a的正方形铝框平放在光滑绝缘水
平桌面上，桌面上有边界平行、宽为b且足够长的匀强磁场区域，磁场方向垂直于桌面，
铝框依靠惯性滑过磁场区域，滑行过程中铝框平面始终与磁场垂直且一边与磁场边界平行
已知 ，在滑入和滑出磁场区域的两个过程中（ ）
A. 铝框所用时间相同
B. 铝框上产生的热量相同
C. 铝框中的电流方向相同
D. 安培力对铝框的冲量相同
2. （2023高考选择性考试辽宁卷） 如图，两根光滑平行金属导轨固定在绝缘水平面上，
左、右两侧导轨间距分别为d和2d，处于竖直向上的磁场中，磁感应强度大小分别为2B
和B。已知导体棒MN的电阻为R、长度为d，导体棒PQ的电阻为2R、长度为2d，PQ的
质量是MN的2倍。初始时刻两棒静止，两棒中点之间连接一压缩量为L的轻质绝缘弹簧。
释放弹簧，两棒在各自磁场中运动直至停止，弹簧始终在弹性限度内。整个过程中两棒保
持与导轨垂直并接触良好，导轨足够长且电阻不计。下列说法正确的足（ ）A. 弹簧伸展过程中、回路中产生顺时针方向的电流
B. PQ速率为v时，MN所受安培力大小为
C. 整个运动过程中，MN与PQ的路程之比为2：1
D. 整个运动过程中，通过MN的电荷量为

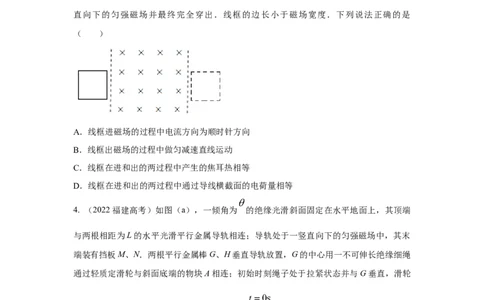

3．（2023高考北京卷）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖
直向下的匀强磁场并最终完全穿出．线框的边长小于磁场宽度．下列说法正确的是
（ ）
A．线框进磁场的过程中电流方向为顺时针方向
B．线框出磁场的过程中做匀减速直线运动
C．线框在进和出的两过程中产生的焦耳热相等
D．线框在进和出的两过程中通过导线横截面的电荷量相等
4. （2022福建高考）如图（a），一倾角为 的绝缘光滑斜面固定在水平地面上，其顶端
与两根相距为L的水平光滑平行金属导轨相连；导轨处于一竖直向下的匀强磁场中，其末
端装有挡板M、N．两根平行金属棒G、H垂直导轨放置，G的中心用一不可伸长绝缘细绳
通过轻质定滑轮与斜面底端的物块A相连；初始时刻绳子处于拉紧状态并与G垂直，滑轮
左侧细绳与斜面平行，右侧与水平面平行．从 开始，H在水平向右拉力作用下向右
运动； 时，H与挡板M、N相碰后立即被锁定．G在 后的速度一时间图线如图
（b）所示，其中 段为直线．已知：磁感应强度大小 ， ，G、H和
A的质量均为 ，G、H的电阻均为 ；导轨电阻、细绳与滑轮的摩擦力均忽略不计；H与挡板碰撞时间极短；整个运动过程A未与滑轮相碰，两金属棒始终与导轨垂直且
接触良好： ， ，重力加速度大小取 ，图（b）中e为自然
常数， ．求：
（1）在 时间段内，棒G的加速度大小和细绳对A的拉力大小；
（2） 时，棒H上拉力的瞬时功率；
（3）在 时间段内，棒G滑行的距离．
最新模拟题
1.（2024贵州遵义重点高中期末）. 如图所示，在水平地面上方固定两根足够长的光滑金属导
轨，两导轨平行且位于同一水平面内，间距为L。导轨右侧水平地面上固定一倾角为θ的斜面，
斜面底端位于导轨右端正下方。在导轨上放置两根相距较远的金属棒ab和cd，两棒质量均为
m，长度均为L，电阻均为R。金属导轨间存在竖直向上的匀强磁场，磁感应强度大小为B。开
始时cd棒静止，给ab棒一个水平向右的瞬时初速度v，一段时间后ab棒和cd棒共速，之后
0
cd棒离开导轨无转动地做平抛运动，cd棒落在斜面上时速度恰好与斜面垂直。两棒在导轨上运
动过程中均与导轨垂直且接触良好，不计导轨的电阻和空气阻力，重力加速度为g。求：
（1）开始时cd棒的安培力大小；
（2）cd棒做平抛运动的时间；

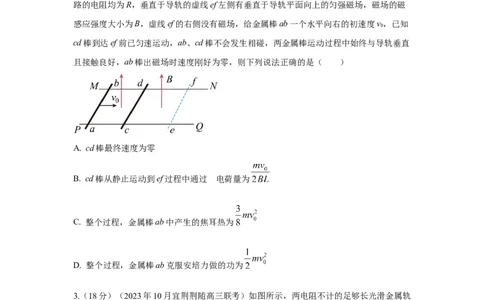

（3）在两棒共速前，当cd棒的速度为 时（ ），回路中电流I'的大小。2. （2024江西红色十校9月联考）如图所示，间距为L的足够长光滑平行金属导轨MN、
PQ固定在绝缘水平面上，质量均为m的金属棒ab、cd垂直放在导轨上，两金属棒接入电
路的电阻均为R，垂直于导轨的虚线ef左侧有垂直于导轨平面向上的匀强磁场，磁场的磁
感应强度大小为B，虚线ef的右侧没有磁场，给金属棒ab一个水平向右的初速度v，已知
0
cd棒到达ef前已匀速运动，ab、cd棒不会发生相碰，两金属棒运动过程中始终与导轨垂直
且接触良好，ab棒出磁场时速度刚好为零，则下列说法正确的是（ ）
A. cd棒最终速度为零
B. cd棒从静止运动到ef过程中通过 的电荷量为
C. 整个过程，金属棒ab中产生的焦耳热为
D. 整个过程，金属棒ab克服安培力做的功为
3.（18分）（2023年10月宜荆荆随高三联考）如图所示，两电阻不计的足够长光滑金属轨
道EG、FH平行排列，间距 。EF右侧水平部分有垂直轨道平面向上的匀强磁场，
磁感应强度大小 。导体棒PQ质量 ，电阻 ，静止在边界EF右
侧x处。导体棒MN质量 ，电阻 ，由轨道左侧高h处由静止下滑，运
动过程中两杆始终与轨道接触良好，重力加速度取 。（1）若 ，求MN进入磁场时导体棒PQ所受安培力F的大小；
（2）若 ，两棒在磁场中运动时发生弹性碰撞，求从MN进入磁场到两棒达到稳
定过程中，导体棒MN上产生的焦耳热 ；
（3）若 米， 米，要求MN与PQ运动过程中恰好不相撞，求a与b满足的函数
关系。
4. （2023福建南平政和一中质检）如图所示为两根间距为L的光滑平行金属导轨，
左侧向上弯曲，右侧水平，水平导轨处在磁感应强度为B的竖直向上的匀强磁场中。两根
金属棒MN、PQ垂直导轨放置，与导轨接触良好，MN、PQ棒的长度均为L、质量均为
m、阻值均为R。金属棒MN从竖直高度h处由静止释放沿导轨下滑。导轨电阻不计，整个
过程金属棒MN和PQ未相碰，则（ ）
A. 金属棒MN进入磁场时，金属棒PQ两端电压大小为
B. 释放后金属棒MN的最小速度为0
C. 整个过程中流过金属棒PQ的电荷量为D. 整个过程中闭合回路产生的焦耳热为
5. （2023山东部分重点中学考前热身押题）如图所示，足够长的光滑金属导轨水平放置，
导轨两个边分别平行，电阻可忽略。导体棒PQ、MN置于导轨上不同宽度处，初状态均处
于静止状态，左侧导轨间距为右侧导轨间距的2倍。用水平恒力F向右拉动MN，运动过
程中，装置始终处于竖直向上的匀强磁场中，导体棒未脱离原宽度处的导轨且与导轨保持
良好接触。经过一段时间后（ ）
A. 导体棒MN的速度大小趋于恒定值
B. 导体棒MN的加速度大小趋于恒定值
C. 导体棒PQ所受安培力的大小趋于恒定值
D. 导体棒MN和导体棒PQ的速度趋于相等
6．（2023四川成都七中二诊）间距为L的平行光滑金属导轨MN、PQ水平段处于方向竖
直向上的匀强磁场中，磁感应强度的大小为B，导轨的弯曲段处在磁场之外，如图甲所示。
导体棒a与b接入电路的有效电阻分别为R、2R。导体棒a的质量为m，b棒放置在水平导
轨上足够远处，a棒在弯曲段导轨上距水平段某一高度处由静止释放，刚进入磁场时导体
棒a受到的安培力的大小为F，以导体棒a刚进入磁场时为计时起点，导体棒a的速度随时
间变化的v—t图像如图所示（v 未知）。运动过程中导体棒与导轨接触良好且始终与导轨
0
垂直，重力加速度大小为g，以下说法中正确的是（ ）A．导体棒a释放时距导轨水平段的高度
B．导体棒b的质量为2m
C．0~t 这段时间内通过a、b棒的电荷量之比为1：2
1
D．0~t 这段时间内导体棒b产生的内能
2
7. （2023四川成都石室中学二诊） 两根相互平行、足够长的光滑金属导轨ACD-A C D
1 1 1
固定于水平桌面上，左侧AC-A C 轨道间距为L，右侧CD-C D 轨道间距为2L，导轨所在
1 1 1 1
区域存在方向竖直向下的匀强磁场，磁感应强度大小为B。如图所示，两横截面积相同、
由同种金属材料制成的导体棒a、b分别置于导轨的左右两侧，已知导体棒a的质量为m。
某时刻导体棒a获得一个初速度v 开始向右运动，导体棒始终与导轨接触良好，导轨电阻
0
不计。关于导体棒以后的运动，下列说法正确的是（ ）
A. 导体棒a、b运动稳定后，相等时间内通过的位移之比是2∶1
B. 导体棒a、b运动稳定后的速度分别为 ，C. 从开始到运动稳定的过程中，通过导体棒a的电荷量为
D. 从开始到运动稳定的过程中，导体棒b产生的热量为
8. （2023湖南怀化二模）如图所示，两根足够长光滑平行金属导轨间距l=0.9m，与水平面
夹角 ，正方形区域abcd内有匀强磁场，磁感应强度B=2T，方向垂直于斜面向上。
甲、乙是两根质量相同、电阻均为 的金属杆，垂直于导轨放置。甲置于磁场的
上边界ab处，乙置于甲上方l处，现将两金属杆由静止同时释放，并立即在甲上施加一个
沿导轨方向的拉力F，甲始终以 的加速度沿导轨向下运动，乙进入磁场时恰好做
匀速运动，g取 。则（ ）
A. 甲穿过磁场过程中拉力F随时间均匀增大
B. 每根金属杆的质量为0.3kg
C. 乙穿过磁场过程中安培力的功率是3W
D. 乙穿过磁场过程中，通过整个回路的电荷量为
9. （2023河北唐山一模）如图所示，两根光滑足够长且电阻不计的平行金属导轨MNPQ
和 ，固定水在平面上，MN与 距离为2l，PQ与 距离为l。金属棒a和b的质量分别为2m和m、长度分别为2l与l，金属棒a、b分别垂直放在导轨 和 上，
静止在导轨上。整个装置处于竖直向下的、磁感强度为B的匀强磁场中。现a棒获得水平
向右初速度 ，两棒运动时始终保持平行且a总在 上运动，b总在 上运
动，经过足够长时间后，下列说法正确的（ ）
A. 金属棒a流过的电荷量是
的
B. 金属棒a和b均做加速度相同 匀加速直线运动
C. 金属棒a和b均做速度相等的匀速直线运动
D. 回路感应电动势为零
10. (2023鄂东南省级示范性高中教育改革联盟5月模拟)如图所示，两条足够长的平行金属
导轨固定在绝缘水平面上，导轨间距为L，电阻不计，导轨最右端接有阻值为R的定值电
阻；整个装置处于两种磁感应强度大小均为B、方向相反的竖直匀强磁场中，虚线为两磁
场的分界线。质量均为m的两根金属棒MN、PQ静止于导轨上，两金属棒接入电路的电阻
均为R，与导轨间的动摩擦因数均为 （设金属棒的最大静摩擦力等于滑动摩擦力），两
棒始终与导轨垂直且接触良好。某时刻，用水平向左的恒力F拉MN棒，使其由静止开始
运动，直到PQ刚好要滑动的过程中，通过金属棒PQ的电荷量为q，重力加速度为g，试
求：
（1）PQ刚好要滑动时，金属棒MN的速度大小；
（2）上述过程中金属棒MN在导轨上运动的距离；
（3）上述过程中金属棒MN产生的焦耳热为多少？11. （2023湖南名校高二联考）如下图所示，足够长的水平轨道左侧部分 轨道
间距为2L，右侧部分 的轨道间距为L，圆弧轨道与水平轨道相切于 ，所有
轨道均光滑且电阻不计。在水平轨道内有斜向下与竖直方向夹角 的匀强磁场，磁
感应强度大小为 。质量为 的金属棒C垂直于轨道静止放置在右侧窄
轨道上，质量为 的导体棒A自圆弧轨道上 处由静止释放，两金属棒在运动过
程中始终相互平行且与轨道保持良好接触，A棒总在宽轨上运动，C棒总在窄轨上运动。
已知：两金属棒接入电路的有效电阻均为 ， ， ，
， ，g取10 ，则下列说法正确的是（ ）
A. 金属棒A滑到 处时的速度大小为9
B. 金属棒C匀速运动的速度大小为2
C. 在两棒整个的运动过程中通过金属棒A某截面的电荷量为26C
D. 在两棒整个的运动过程中金属棒A、C在水平轨道间扫过的面积之差为130
