第九章 恒定电流
第 03 练 电学实验基础
知识目标 知识点
目标一 常用仪器的读数
目标二 电表改装
目标三 测量电路与控制电路的选择
目标四 实验器材的选取与实物图的连接
1．(2018·全国·历年真题)某同学用螺旋测微器测量一圆柱形金属工件的直径，测量结果如图所示，
该工件的直径为 mm．
2．(2022·全国·历年真题)某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，
内阻很小)，电流表Ⓐ(量程10mA，内阻约10Ω)，微安表Ⓖ(量程100μA，内阻R 待测，约
g
1kΩ)，滑动变阻器R(最大阻值10Ω)，定值电阻R (阻值10Ω)，开关S，导线若干。
0
(1)在答题卡上将图中所示的器材符号连线，画出实验电路原理图；
(2)某次测量中，微安表的示数为90.0μA，电流表的示数为9.00mA，由此计算出微安表内阻R =
g
______Ω。

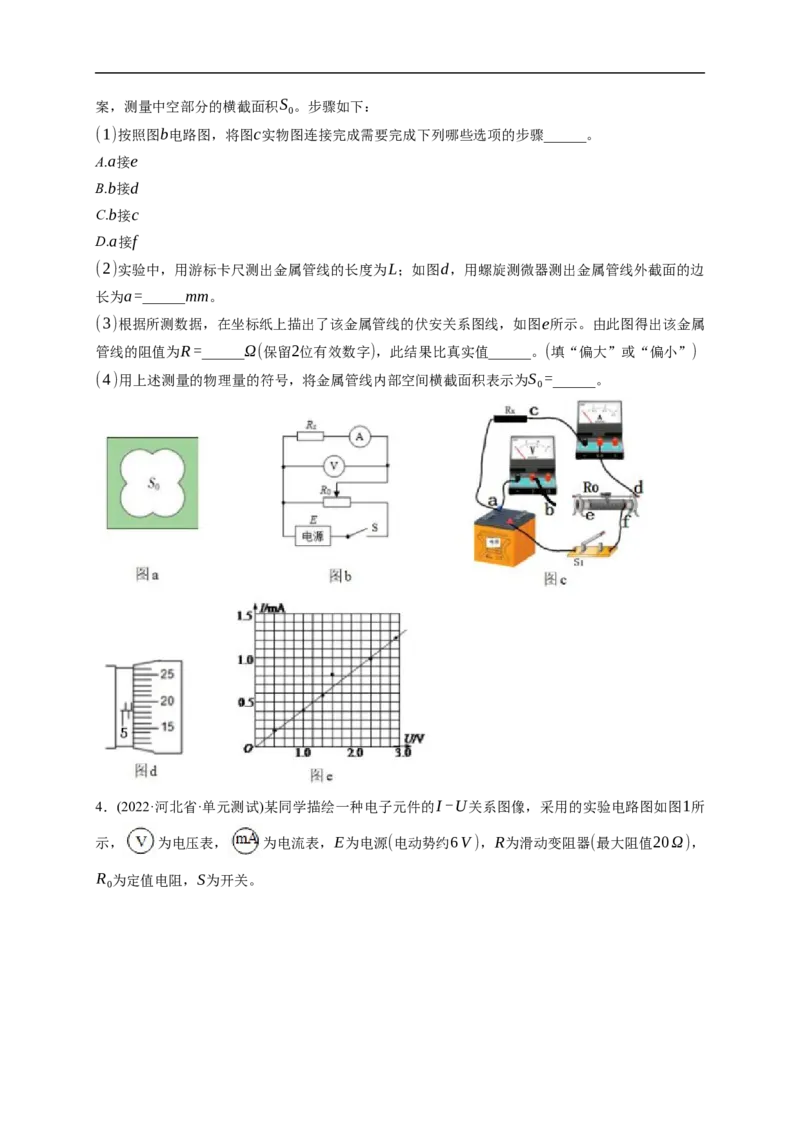

3．(2022·安徽省·模拟题)有一根细长而均匀的金属管线，横截面积如图a所示，外截面为正方形，
因管内中空部分截面形状不规则，无法直接测量。已知这种金属的电阻率为ρ，现设计一个实验方案，测量中空部分的横截面积S 。步骤如下：
0
(1)按照图b电路图，将图c实物图连接完成需要完成下列哪些选项的步骤______。
A.a接e
B.b接d
C.b接c
D.a接f
(2)实验中，用游标卡尺测出金属管线的长度为L；如图d，用螺旋测微器测出金属管线外截面的边
长为a=______mm。
(3)根据所测数据，在坐标纸上描出了该金属管线的伏安关系图线，如图e所示。由此图得出该金属
管线的阻值为R=______Ω(保留2位有效数字)，此结果比真实值______。(填“偏大”或“偏小”)
(4)用上述测量的物理量的符号，将金属管线内部空间横截面积表示为S =______。
0

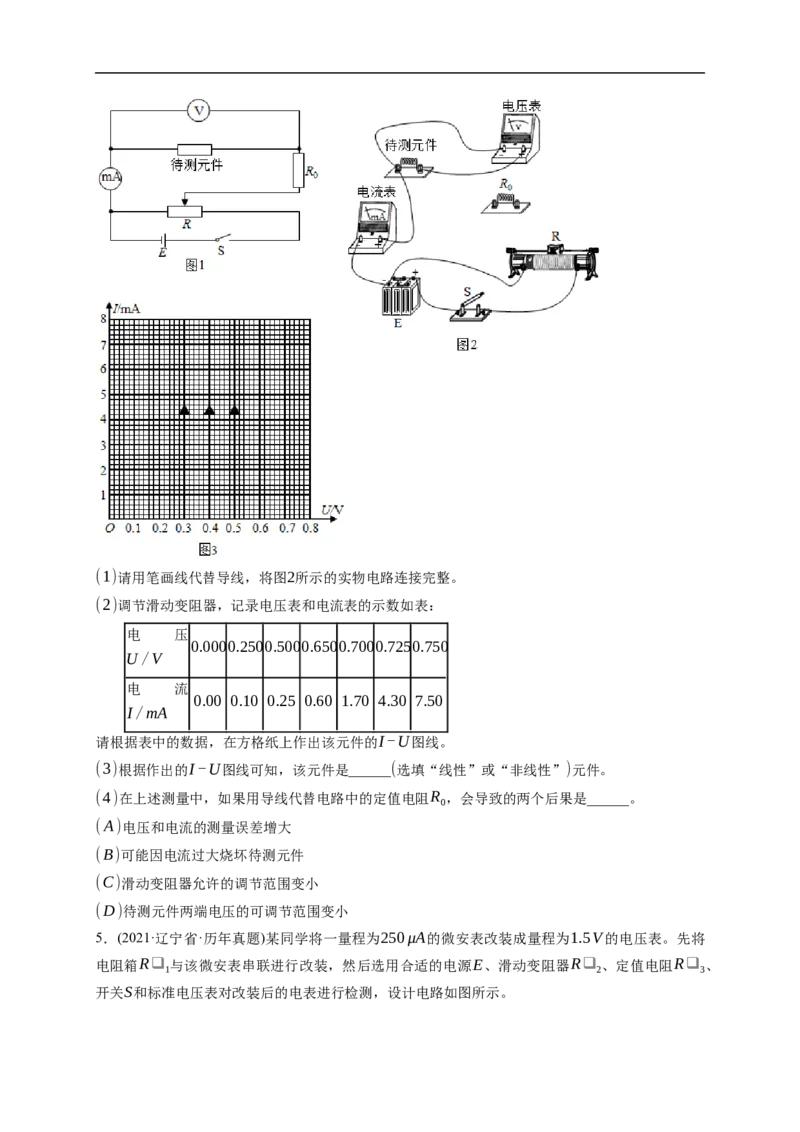

4．(2022·河北省·单元测试)某同学描绘一种电子元件的I-U关系图像，采用的实验电路图如图1所
示， 为电压表， 为电流表，E为电源(电动势约6V)，R为滑动变阻器(最大阻值20Ω)，
R 为定值电阻，S为开关。
0(1)请用笔画线代替导线，将图2所示的实物电路连接完整。
(2)调节滑动变阻器，记录电压表和电流表的示数如表：
电 压
0.0000.2500.5000.6500.7000.7250.750
U/V
电 流
0.00 0.10 0.25 0.60 1.70 4.30 7.50
I/mA
请根据表中的数据，在方格纸上作出该元件的I-U图线。
(3)根据作出的I-U图线可知，该元件是______(选填“线性”或“非线性”)元件。
(4)在上述测量中，如果用导线代替电路中的定值电阻R ，会导致的两个后果是______。
0
(A)电压和电流的测量误差增大
(B)可能因电流过大烧坏待测元件
(C)滑动变阻器允许的调节范围变小
(D)待测元件两端电压的可调节范围变小

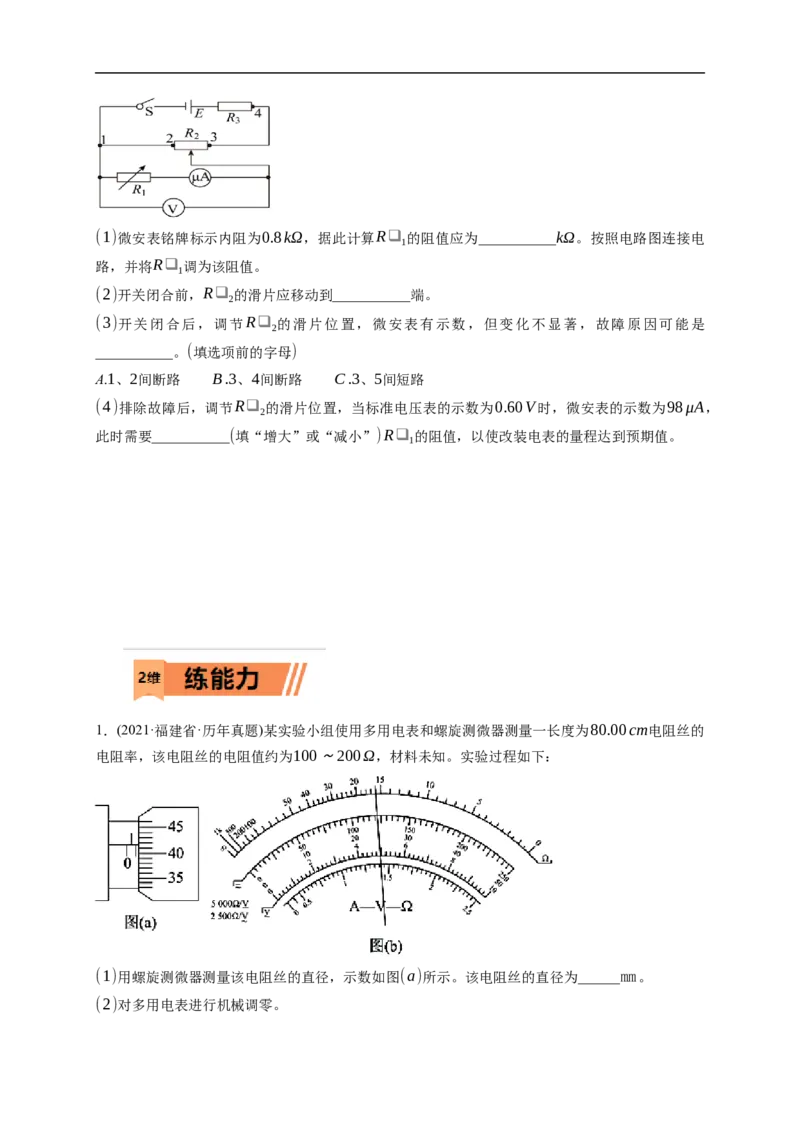

5．(2021·辽宁省·历年真题)某同学将一量程为250μA的微安表改装成量程为1.5V的电压表。先将
电阻箱R❑ 与该微安表串联进行改装，然后选用合适的电源E、滑动变阻器R❑ 、定值电阻R❑ 、
1 2 3
开关S和标准电压表对改装后的电表进行检测，设计电路如图所示。(1)微安表铭牌标示内阻为0.8kΩ，据此计算R❑ 的阻值应为___________kΩ。按照电路图连接电
1
路，并将R❑ 调为该阻值。
1
(2)开关闭合前，R❑ 的滑片应移动到___________端。
2
(3)开关闭合后，调节R❑ 的滑片位置，微安表有示数，但变化不显著，故障原因可能是
2
___________。(填选项前的字母)
A.1、2间断路 B.3、4间断路 C.3、5间短路
(4)排除故障后，调节R❑ 的滑片位置，当标准电压表的示数为0.60V时，微安表的示数为98μA，
2
此时需要___________(填“增大”或“减小”)R❑ 的阻值，以使改装电表的量程达到预期值。
1
1．(2021·福建省·历年真题)某实验小组使用多用电表和螺旋测微器测量一长度为80.00cm电阻丝的
电阻率，该电阻丝的电阻值约为100～200Ω，材料未知。实验过程如下：
(1)用螺旋测微器测量该电阻丝的直径，示数如图(a)所示。该电阻丝的直径为______mm。
(2)对多用电表进行机械调零。(3)将多用电表的选择开关旋至______倍率的电阻挡(填“×1”“×10”“×100”或“×1k”)。
(4)将黑、红表笔短接，调节欧姆调零旋钮，使指针指在电阻挡零刻度线。
(5)将黑、红表笔并接在待测电阻丝两端，多用电表的示数如图(b)所示。该电阻丝的电阻值为
______Ω。
(6)测量完成之后，将表笔从插孔拔出，并将选择开关旋到“OFF”位置。
(7)实验测得的该电阻丝电阻率为______Ω⋅m(结果保留3位有效数字)。

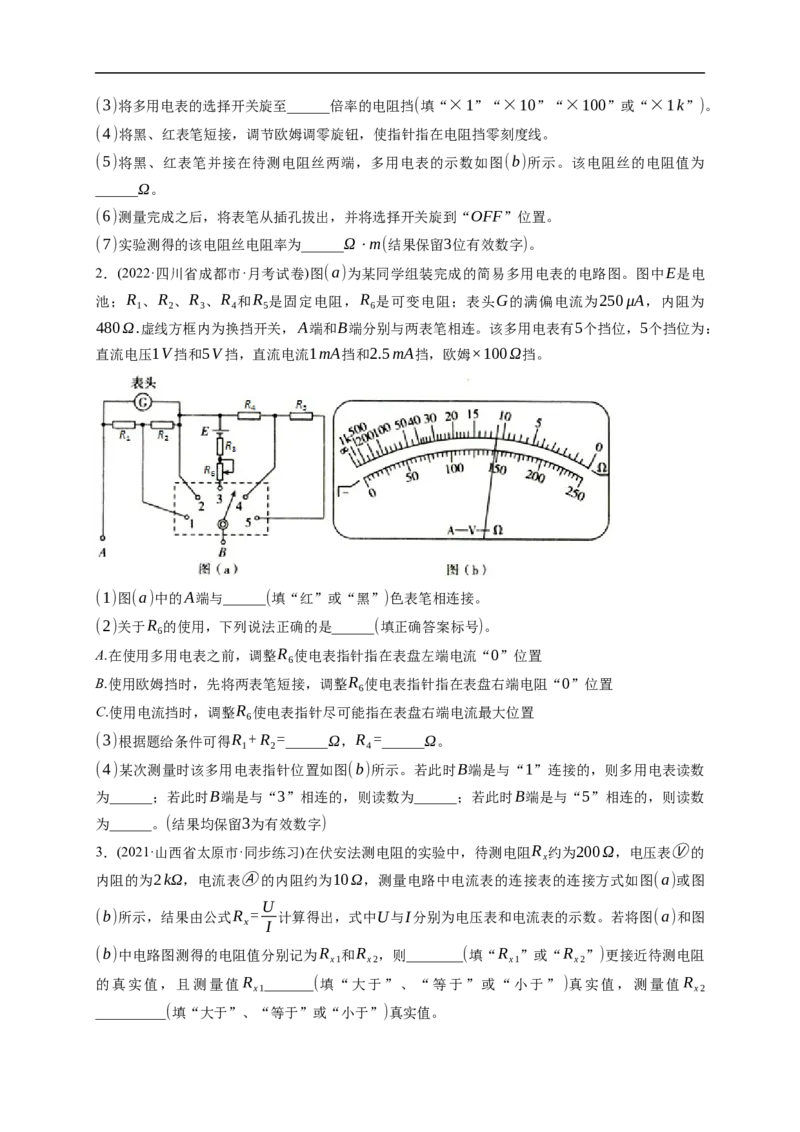

2．(2022·四川省成都市·月考试卷)图(a)为某同学组装完成的简易多用电表的电路图。图中E是电
池；R 、R 、R 、R 和R 是固定电阻，R 是可变电阻；表头G的满偏电流为250μA，内阻为
1 2 3 4 5 6
480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：
直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡。
(1)图(a)中的A端与______(填“红”或“黑”)色表笔相连接。
(2)关于R 的使用，下列说法正确的是______(填正确答案标号)。
6
A.在使用多用电表之前，调整R 使电表指针指在表盘左端电流“0”位置
6
B.使用欧姆挡时，先将两表笔短接，调整R 使电表指针指在表盘右端电阻“0”位置
6
C.使用电流挡时，调整R 使电表指针尽可能指在表盘右端电流最大位置
6
(3)根据题给条件可得R +R =______Ω，R =______Ω。
1 2 4
(4)某次测量时该多用电表指针位置如图(b)所示。若此时B端是与“1”连接的，则多用电表读数
为______；若此时B端是与“3”相连的，则读数为______；若此时B端是与“5”相连的，则读数
为______。(结果均保留3为有效数字)

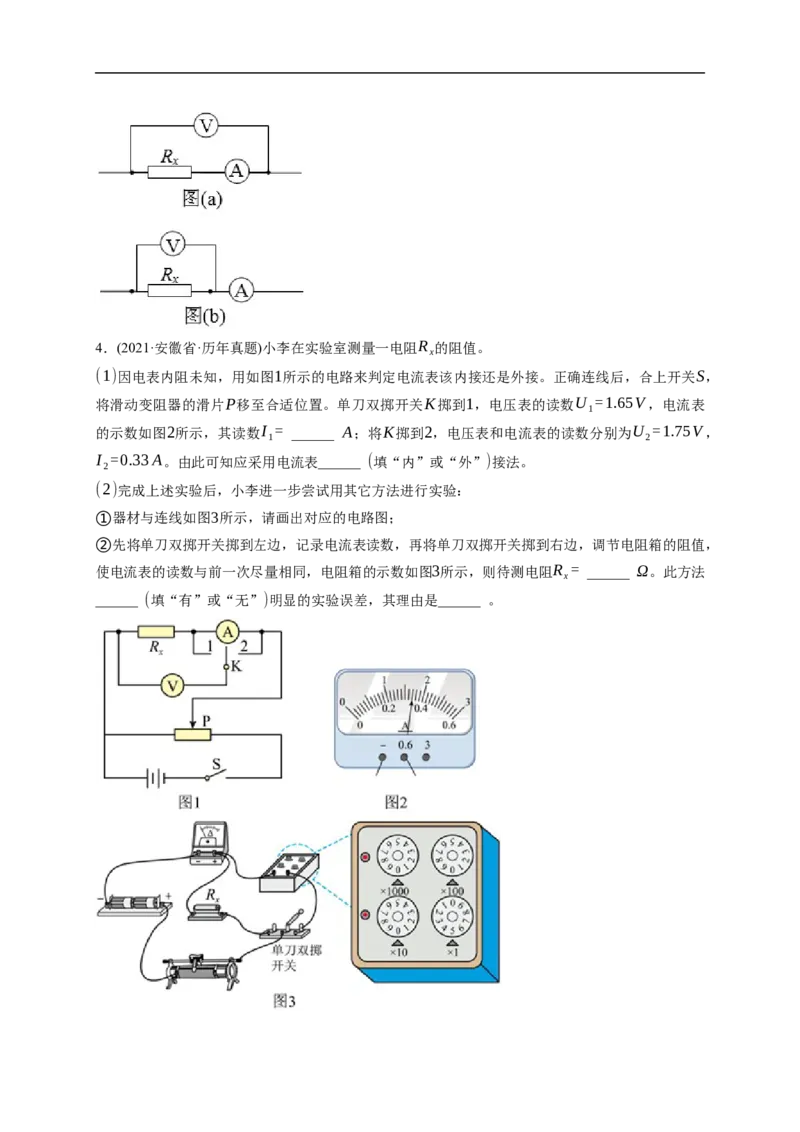

3．(2021·山西省太原市·同步练习)在伏安法测电阻的实验中，待测电阻R 约为200Ω，电压表Ⓥ的
x
内阻的为2kΩ，电流表Ⓐ的内阻约为10Ω，测量电路中电流表的连接表的连接方式如图(a)或图
U
(b)所示，结果由公式R = 计算得出，式中U与I分别为电压表和电流表的示数。若将图(a)和图
x I
(b)中电路图测得的电阻值分别记为R 和R ，则________(填“R ”或“R ”)更接近待测电阻
x1 x2 x1 x2
的真实值，且测量值R _______(填“大于”、“等于”或“小于”)真实值，测量值R
x1 x2
__________(填“大于”、“等于”或“小于”)真实值。4．(2021·安徽省·历年真题)小李在实验室测量一电阻R 的阻值。
x
(1)因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，
将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数U =1.65V，电流表
1
的示数如图2所示，其读数I = ______ A；将K掷到2，电压表和电流表的读数分别为U =1.75V，
1 2
I =0.33A。由此可知应采用电流表______ (填“内”或“外”)接法。
2
(2)完成上述实验后，小李进一步尝试用其它方法进行实验：
①器材与连线如图3所示，请画出对应的电路图；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关掷到右边，调节电阻箱的阻值，
使电流表的读数与前一次尽量相同，电阻箱的示数如图3所示，则待测电阻R = ______ Ω。此方法
x
______ (填“有”或“无”)明显的实验误差，其理由是______ 。1． (2021·山西省太原市·同步练习)某同学测量一段长度已知的电阻丝的电阻率。实验操作如下：

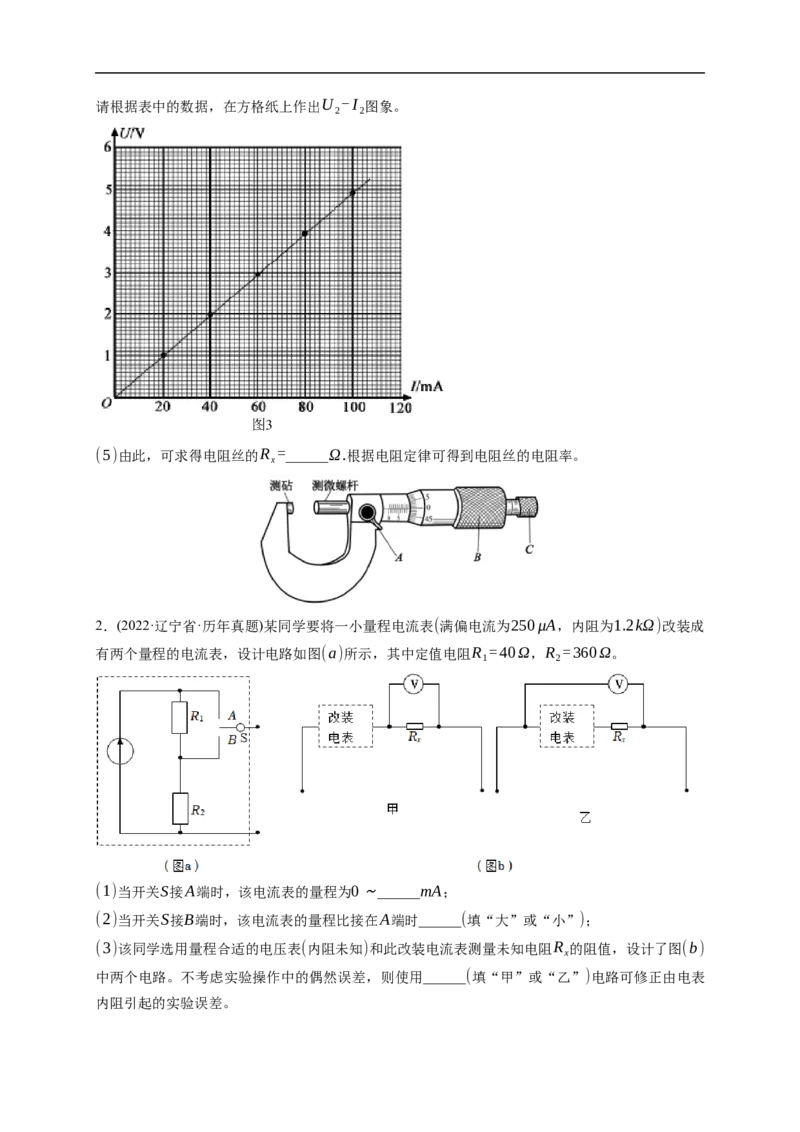

(1)螺旋测微器如图1所示。在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再
旋动______(选填“A““B”或“C“)，直到听见“喀喀”的声音，以保证压力适当，同时防止
螺旋测微器的损坏。
(2)选择电阻丝的______(选填“同一”或“不同”)位置进行多次测量，取其平均值作为电阻丝的
直径。

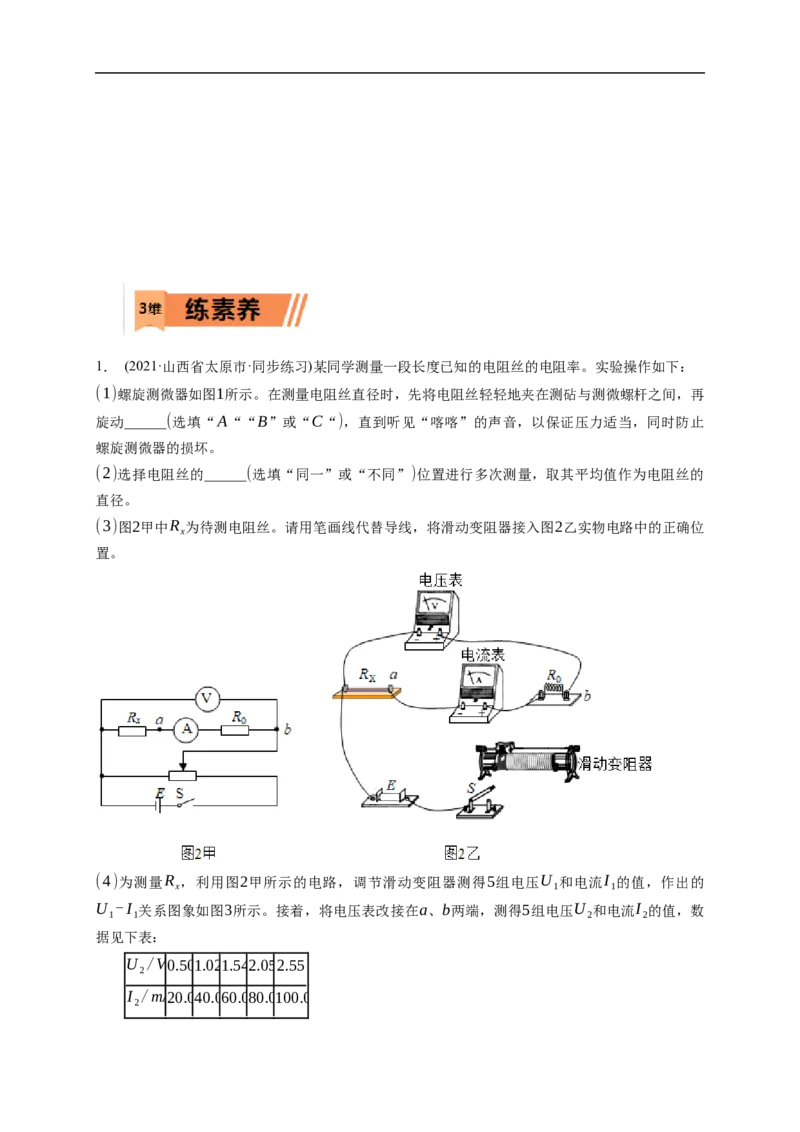

(3)图2甲中R 为待测电阻丝。请用笔画线代替导线，将滑动变阻器接入图2乙实物电路中的正确位
x
置。
(4)为测量R ，利用图2甲所示的电路，调节滑动变阻器测得5组电压U 和电流I 的值，作出的
x 1 1
U -I 关系图象如图3所示。接着，将电压表改接在a、b两端，测得5组电压U 和电流I 的值，数
1 1 2 2
据见下表：
U /V0.501.021.542.052.55
2
I /mA20.040.060.080.0100.0
2请根据表中的数据，在方格纸上作出U -I 图象。
2 2
(5)由此，可求得电阻丝的R =______Ω.根据电阻定律可得到电阻丝的电阻率。
x

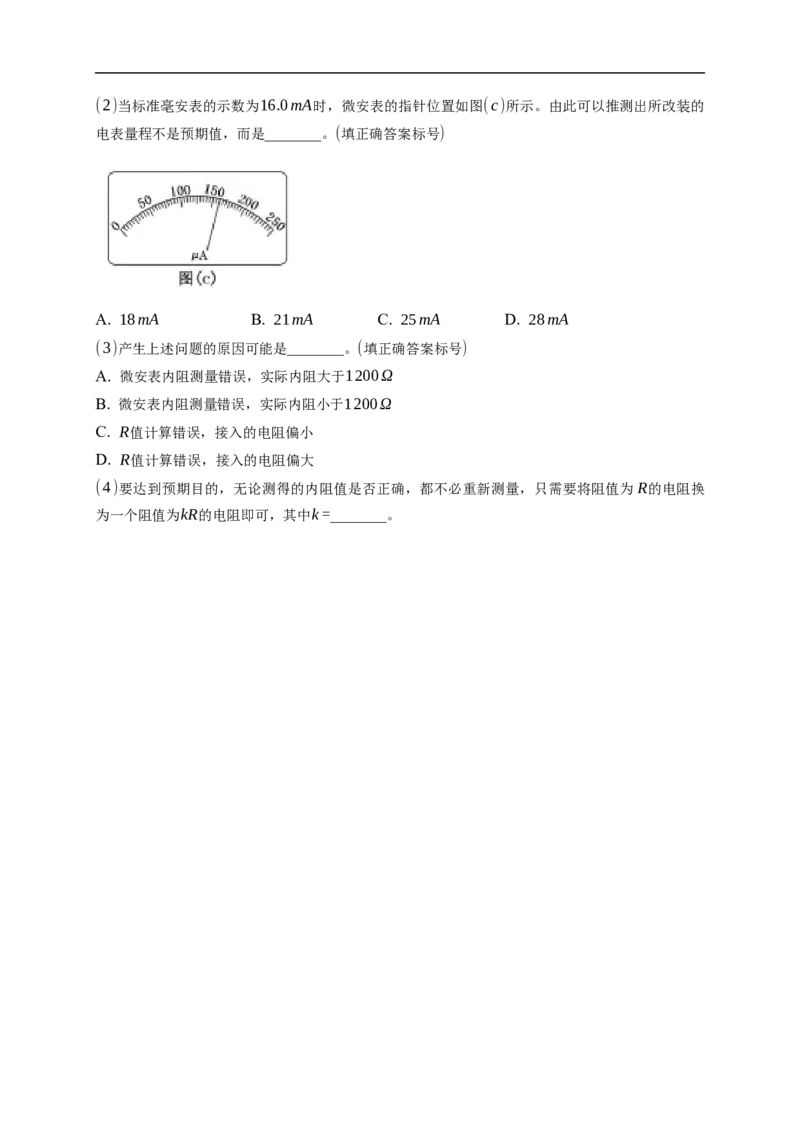

2．(2022·辽宁省·历年真题)某同学要将一小量程电流表(满偏电流为250μA，内阻为1.2kΩ)改装成
有两个量程的电流表，设计电路如图(a)所示，其中定值电阻R =40Ω，R =360Ω。
1 2
(1)当开关S接A端时，该电流表的量程为0～______mA；
(2)当开关S接B端时，该电流表的量程比接在A端时______(填“大”或“小”)；
(3)该同学选用量程合适的电压表(内阻未知)和此改装电流表测量未知电阻R 的阻值，设计了图(b)
x
中两个电路。不考虑实验操作中的偶然误差，则使用______(填“甲”或“乙”)电路可修正由电表

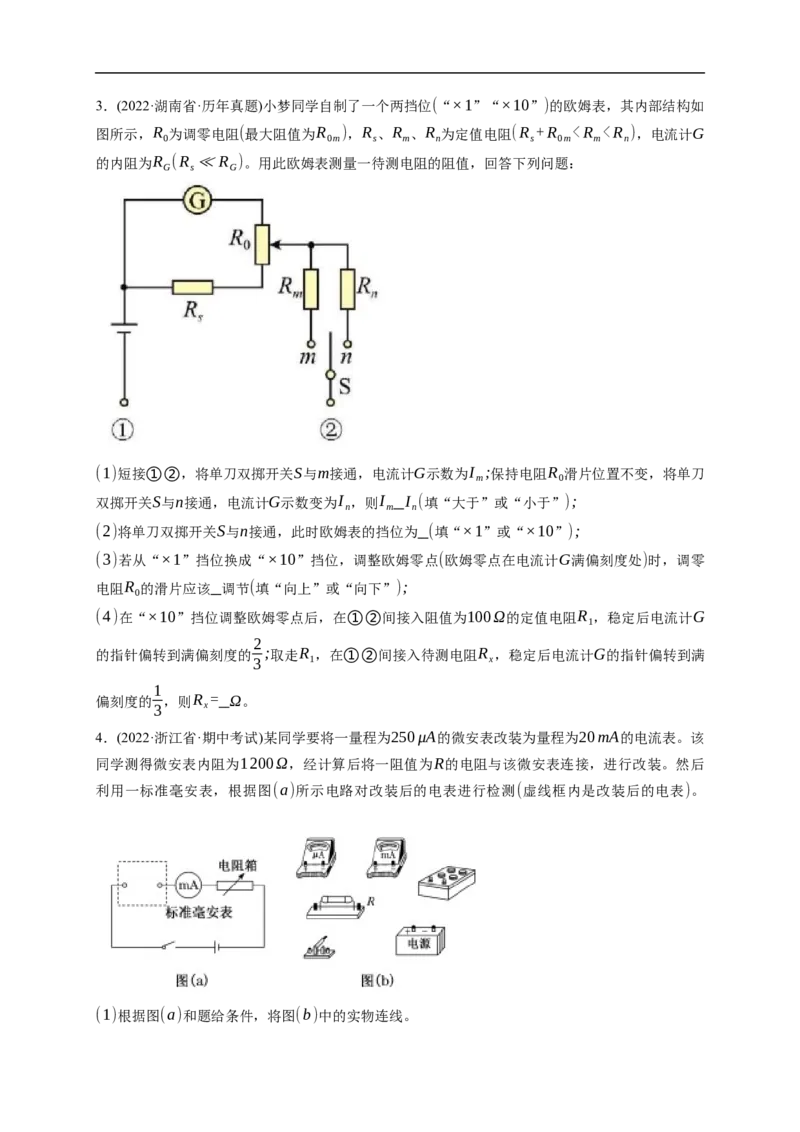

内阻引起的实验误差。3．(2022·湖南省·历年真题)小梦同学自制了一个两挡位(“×1”“×10”)的欧姆表，其内部结构如
图所示，R 为调零电阻(最大阻值为R )，R 、R 、R 为定值电阻(R +R
