专题十七 图形实操-机械设备
案例一

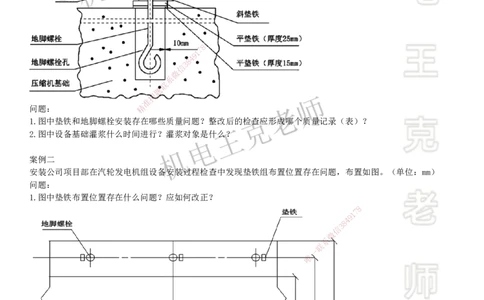

在压缩机组初步找平、找正，地脚螺栓孔灌浆前（如图），监理工程师王克检查后，认为压缩机组地脚螺栓和垫铁
的安装存在质量问题，要求整改。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
问题： 精
1.图中垫铁和地脚螺栓安装存在哪些质量问题？整改后的检查应形成哪个质量记录（表）？
2.图中设备基础灌浆什么时间进行？灌浆对象是什么？
案例二
安装公司项目部在汽轮发电机组设备安装过程检查中发现垫铁组布置位置存在问题，布置如图。（单位：mm）
问题：
1.图中垫铁布置位置存在什么问题？应如何改正？
8
7
1
9
4
8
3
信
微
系
联
一
唯
1/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
案例三

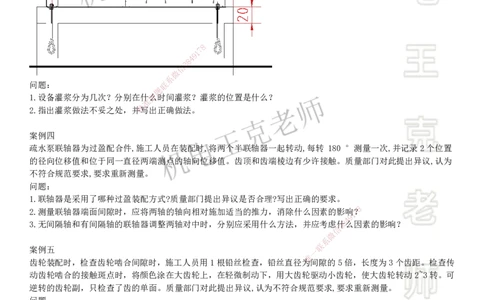

机械设备安全要求精度较高，在设备精平后48h，准备进行二次灌浆，灌浆方案如下图所示（单位：mm），遭到监
理工程师王克制止，要求整改。
8
7
1
9
4
8
3
信
微
系
问题： 联
题
1.设备灌浆分为几次？分别在什押么时间灌浆？灌浆的位置是什么？
准
精
2.指出灌浆做法不妥之处，并写出正确做法。
案例四
疏水泵联轴器为过盈配合件,施工人员在装配时,将两个半联轴器一起转动,每转 180 °测量一次,并记录2个位置
的径向位移值和位于同一直径两端测点的轴 向位移值。齿顶和齿端棱边有少许接触。质量部门对此提出异议,认为
不符合规范要求,要求重新测量。
问题：
1.联轴器是采用了哪种过盈装配方式?质量部门提出异 议是否合理?写出正确的要求。
8
2.测量联轴器端面间隙时，应将两轴的轴向相对施加适当 的推力，消除什么因素的影响
1
7？
9
3.无间隔轴和有间隔轴的联轴器调整两轴对中时，分别应采 用 什么方法，并应考虑
信
什3 8
4
么因素的影响？
微
系
案例五 一
联
唯
齿轮装配时，检查齿轮啮合间隙时，施工人员用1根铅丝检查，铅丝直 径 为间隙的5倍，长度为3个齿距。检查传
动齿轮啮合的接触斑点时，将颜色涂在大齿轮上，在轻微制动下，用大齿轮驱动小齿轮，使大齿轮转动2~3转。可
逆转的齿轮副，只检查了齿的单面。质量部门对此提出异议,认为不符合规范要求,要求重新测量。
问题：
1.齿轮基准面端面与轴肩或定位套端面应靠紧贴合，并用什么工具检查？
2.相互啮合的圆柱齿轮副的轴向错位装配要求是什么？
3.质量部门提出异议是否合理?写出正确的要求。
4.圆柱齿轮和蜗轮的接触斑点、圆锥齿轮的接触斑点应处于何处？
案例六
试运行阶段，一台压缩机振动较大，经复查土建基础无下沉；设备制造和设备基准件质量全部合格；复查安装记录；
垫铁设置合理且按规定定位焊接，一、二次灌浆均符合质量要求，测量仪器精度合格，各环境因素对安装无影响，
建设单位要求安装公司进一步认真复查并处理。
问题：
2/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
1.分析可能引起压缩机振动大的原因。
案例七
自动扶梯等设备进场验收合格，资料齐全。安装后，某台自动扶梯试运行时，发生机械传动部分故障，经检查是某
个梯级轴存在质量问题，影响了自动扶梯的安装精度和运行质量，损坏了中间传动环节，经制造厂提供零部件返工
返修后，自动扶梯安装试运行合格，使整个工期耽误了14d，为此，建设单位扣罚了机电施工单位的延误费用，机
电施工单位对扣罚的费用提出异议。
问题：
1.自动扶梯设备制造对安装精度的影响主要是哪几个原因?
2.直接影响自动扶梯设备运行质量的有哪几个原因?

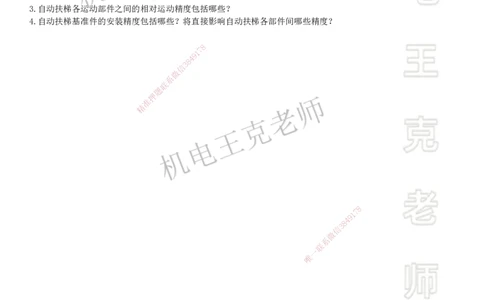

3.自动扶梯各运动部件之间的相对运动精度包括哪些？
4.自动扶梯基准件的安装精度包括哪些？将直接影响自动扶梯各部件间哪些精度？
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
3/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
案例一
参考答案：
1.（1）问题一：平垫铁薄的在厚的下边
整改一：厚度15mm平垫铁应放在中间
问题二：斜垫铁露出底座60mm
整改二：斜垫铁宜露出10-50mm
问题三：地脚螺栓距离孔壁10mm
整改三：地脚螺栓距孔壁一般大于15mm
（2）返工返修记录表。
2.设备灌浆分为一次灌浆和二次灌浆。
一次灌浆是在设备粗找正后，对地脚螺栓孔进行的灌浆。
二次灌浆是在设备精找正、地脚螺栓紧固、检测项目合格后，对设备底座和基础间进行的灌浆。

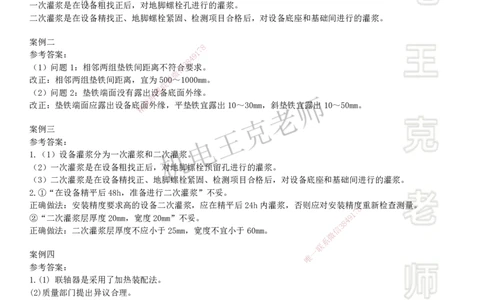

案例二
8
7
参考答案： 9 1
4
8
3
（1）问题1：相邻两组垫铁间距离不符信合要求。
微
改正：相邻两组垫铁间距离，宜为50系0～1000mm。
联
（2）问题2：垫铁端面没有露出设题备底面外缘。
押
准
改正：垫铁端面应露出设备底精面外缘，平垫铁宜露岀10～30mm，斜垫铁宜露出10～50mm。
案例三
参考答案：
1.（1）设备灌浆分为一次灌浆和二次灌浆。
（2）一次灌浆是在设备粗找正后，对地脚螺 栓预留孔进行的灌浆。
（3）二次灌浆是在设备精找正、地脚螺栓紧固 、检测项目合格后，对设备底座和基础间进行的灌浆。
2.①“在设备精平后48h，准备进行二次灌浆”不妥 。
正确做法：安装精度要求高的设备二次灌浆，应在精平 后24h内灌浆，否则应对安装精度
8
重新检查测量。
1
7
②“二次灌浆层厚度20mm，宽度20mm”不妥。
8
4 9
正确做法：二次灌浆层厚度不应小于25mm，宽度不宜小于60 mm。 信
3
微
系
联
案例四
唯
一
参考答案：
1.(1) 联轴器是采用了加热装配法。
(2)质量部门提出异议合理。
(3)正确做法:将两个半联轴器一起转动,应每转90°测量一次并记录5个位置的径向位移测量值和位于同一直径两
端测点的轴向测量值。
2.应将两轴的轴向相对施加适当的推力，消除轴向窜动的间隙后，再测量其端面间隙值。
3.（1）无间隔轴的联轴器：采用双表找正法或多表找正法；考虑轴向窜动的影响。
（2）有间隔轴的联轴器：采用单表找正法；考虑找正架自身挠度对表值的影响。
案例五
参考答案：
1.用0.05mm塞尺检查不应塞入。
2.①齿宽B≤100mm时，轴向错位应≤5%B；
②齿宽B>100mm时，轴向错位应≤5mm。
4/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
3.（1）合理。
（2）正确做法：①用压铅法检查齿轮啮合间隙时，铅丝直径不宜超过间隙的3倍，铅丝的长度不应小于5个齿距，
沿齿宽方向应均匀放置至少2根铅丝。
②用着色法检查传动齿轮啮合的接触斑点时，应将颜色涂在小齿轮上，在轻微制动下，用小齿轮驱动大齿轮，使大
齿轮转动3~4转。
③可逆转的齿轮副，齿的两面均应检查。
④齿顶和齿端棱边不应有接触。
4.圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面中部；圆锥齿轮的接触斑点，应趋于齿侧面的中部并接近小端；齿顶
和齿端棱边不应有接触。
案例六
参考答案：
1.①设备基础强度不够，抗振性能不足。
②地脚螺栓的紧固力和垂直度不够。 8
7
1
③测量基准精度选择不当。 4 9
8
3
信
微
系
案例七
联
题
参考答案： 押
准
1.自动扶梯设备制造对安装精精度的影响主要是加工精度和装配精度。
2.装配精度直接影响设备的运行 质量，包括各运动部件之间的相对运动精度，配合面之间的配合精度和接触质量。
3.各运动部件之间的相对运动精度 包括直线运动精度；圆周运动精度、传动精度等。
4.（1）自动扶梯基准件的安装精度包 括标高差、水平度、铅垂度、直线度、平行度等。
（2）将直接影响设备各部件间的相互位置 精度和相对运动精度。
