专题十九 图形实操-发电设备
案例一
A公司承包50MW风电场项目施工。项目内容有：23台风力发电机组安装、混凝土基础施工、监控系统安装、防雷
接地网安装、箱式变压器安装和电缆施工。A公司得到业主王克同意后，将混凝土基础施工分包给B公司，并签订
了基础施工分包合同。
事件1，A公司编制了风电机组施工进度计划，如下所示，在审批时被监理工程师提出质疑，要求改正。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

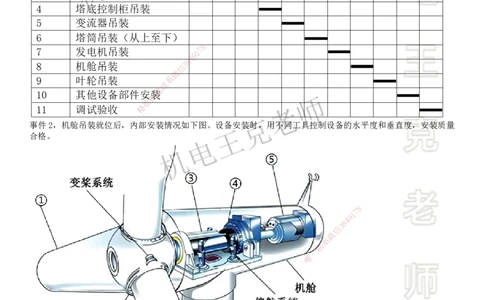

事件2，机舱吊装就位后，内部安装情况如下图。设备安装时，用不同工具控制设备的水平度和垂直度，安装质量
合格。
8
7
1
9
4
8
3
信
微
系
联
一
唯
问题：
1.指出事件1中，进度计划的问题，应如何改正？
2.指出事件2中，①~⑤分别表示什么设备元件？
3.指出本工程中采用的是哪种形式的风力发电机组？其最重要的参数是什么？控制设备的水平度和塔筒的垂直度
应分别采用什么仪器？
4.风电机组塔筒中心与旁边公路的安全距离有什么要求？
5.风机吊装工程施工方案是否需要专家论证？专家论证意见有哪些结论？施工单位分别应如何处理？
1/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
案例二
A公司承包一个10MW光伏发电、变电和输电工程项目。该项目工期120天，位于北方某草原，光伏板金属支架工厂
制作，每一个光伏组件串（发电660VDC）用二芯电缆接到直流汇流箱，由逆变器转换成0.4kV三相交流电，通过变
电站升压至35kV，采用架空线路与电网连接。
A公司项目部进场后，依据合同、设计要求和工程特点编制了施工方案、施工进度计划、安全技术措施和绿色施工
要点。

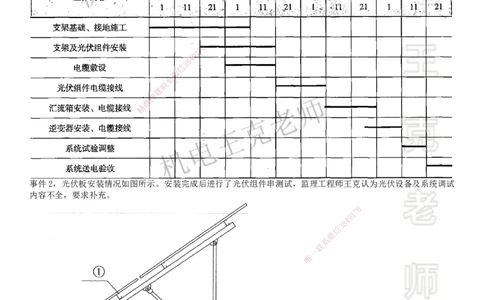

事件1，在10MW光伏发电工程施工方案和施工进度计划（见表）审批时，A公司总工程师指出项目部编制的施工顺
序不符合光伏发电站施工规范要求，施工进度计划中有的工作时间安排不合理，容易造成触电事故，后经施工顺序
修改、施工进度计划调整通过审批。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
事件2，光伏板安装情况如图所示。安装完成后进行了光伏组件串测试，监理工程师王克认为光伏设备及系统调试
内容不全，要求补充。
8
1
7
9
8
4
信
3
微
系
联
一
唯
问题：
1.施工进度计划中不合理的工作时间应如何调整？为什么说该施工顺序容易造成触电事故？
2.看图说话，指出事件2中，①和②所代表的元件名称。②有哪几种形式？
3.光伏组件之间的接线在组串后应进行光伏组件串的什么测试？
4.汇流箱安装垂直度偏差要求是多少？汇流箱进线端及出线端与汇流箱地端绝缘电阻要求是多少？
5.光伏设备及系统调试还包括哪些内容？光伏发电系统的主要性能参数是什么？
2/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
案例三

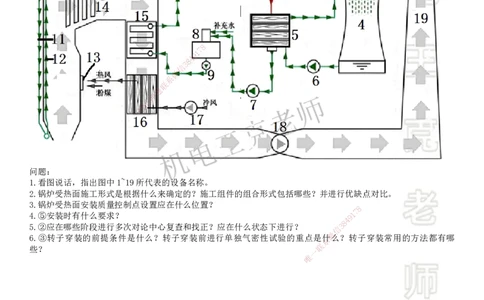

某火力发电站汽水流程如图
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
问题：
1.看图说话，指出图中1~19所代表的设备名称。
2.锅炉受热面施工形式是根据什么来确定的？施工组 件的组合形式包括哪些？并进行优缺点对比。
3.锅炉受热面安装质量控制点设置应在什么位置？
8
4.⑤安装时有什么要求？ 9 1
7
8
4
5.②应在哪些阶段进行多次对论中心复查和找正？应在什么状 态下进行？ 信 3
微
6.③转子穿装的前提条件是什么？转子穿装前进行单独气密性试验的重点是什么？转子穿装常用的方法都有哪
系
些？
联
一
唯
3/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
案例一
参考答案：
1.（1）“水冷柜吊装、塔底控制柜吊装、变流器吊装”程序有问题。
改正：安装塔底基础环平台后，依次进行变流器、塔底控制柜和水冷柜的吊装就位。
（2）“塔筒吊装应从上至下”有问题。
改正：塔筒吊装应从下至上。
（3）“发电机吊装在机舱吊装之前”有问题。
改正：发电机吊装应在机舱吊装之后。
2.①-叶片；②-轮毂；③-主轴；④-齿轮箱；⑤-发电机
3.（1）采用的是双馈式风电机组。
（2）最重要的参数是额定功率和叶轮直径。
（3）①使用水准仪控制设备的水平度。
②使用经纬仪控制塔筒的垂直度。
4.应大于轮毂高度与叶轮之和的1.5倍。
5.（1）需要专家论证。 8
7
1
（2）论证意见有通过、修改后通过、不通4过9，三种。
8
3
（3）①论证意见为“通过”的，施工单信位应当自行完善后，按规定交底实施。
微
②论证意见为“修改后通过”的，施系工单位应当根据论证意见修改完善后，重新履行审批程序。
联
③论证意见为“不通过”的，施工题单位修改后应当重新组织专家论证。
押
准
精

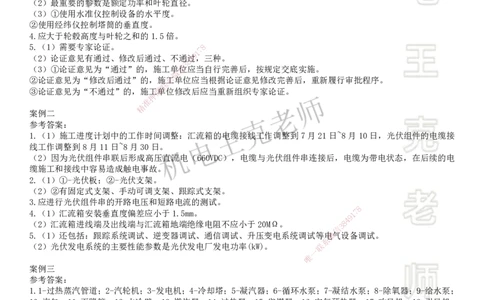

案例二
参考答案：
1.（1）施工进度计划中的工作时间调 整：汇流箱的电缆接线工作调整到7月21日~8月10日，光伏组件的电缆接
线工作调整到8月11日~8月30日。
（2）因为光伏组件串联后形成高压直流电 （660VDC），电缆与光伏组件串连接后，电缆为带电状态，在后续的电
缆施工和接线中容易造成触电事故。
2.（1）①-光伏板；②-光伏支架。
（2）②有固定式支架、手动可调支架、跟踪式支架 。
3.应进行光伏组件串的开路电压和短路电流的测试。
8
4.（1）汇流箱安装垂直度偏差应小于1.5mm。 1 7
9
（2）汇流箱进线端及出线端与汇流箱地端绝缘电阻不应小 于 20MΩ。
信
3 8
4
5.（1）还包括：跟踪系统调试、逆变器调试、通信调试、升压 变电系统调试等电微气设备调试。
系
（2）光伏发电系统的主要性能参数是光伏发电厂发电功率(kW)。 联
一
唯
案例三
参考答案：
1.1-过热蒸汽管道；2-汽轮机；3-发电机；4-冷却塔；5-凝汽器；6-循环水泵；7-凝结水泵；8-除氧器；9-给水泵；
10-汽包；11-下降管；12-水冷壁；13-燃烧器；14-过热器；15-省煤器；16-空气预热器；17-吹风机；18-引风机；
19-烟囱。
2.（1）锅炉受热面施工形式是根据设备的结构特征及现场的施工条件来决定的。
（2）包括直立式和横卧式。
（3）组件的组合形式优缺点对比:
①组合方式对比：直立式组合就是按设备的安装状态来组合支架，将联箱放置（或悬吊）在支架上部，管屏在联箱
下面组装。
横卧式组合就是将管排横卧摆放在组合支架上与联箱进行组合，然后将组合件竖立后进行吊装。
②占用场地面积对比：直立式组合场占用面积少。横卧式占用组合场面积多。
③吊装情况对比：直立式便于组件的吊装。横卧式在设备竖立时，若操作处理不当则可能造成设备变形或损伤。
④钢材耗用量对比：直立式钢材耗用量大。横卧式钢材耗用量小。
⑤安全状况对比：直立式安全状况较差。横卧式安全状况较好。
3.①安装前编制专项施工方案，
4/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
②安装时受热面安装公差符合电力建设施工技术规范的要求，并有安装公差的完整记录，
③管屏吊装时应有专用起吊工具加固结构，
④调整受热面安装尺寸和受热面之间热膨胀间隙符合图纸要求并做出记录，
⑤水冷壁焊成整体，炉膛尺寸对角线、水冷壁燃烧器喷口及吹灰孔位置应符合设计要求。
⑥水冷壁、包墙过热器管与刚性梁间应固定牢靠，
⑦刚性梁校平装置安装时刚性梁腹板应调整呈水平状态。
4.①支承方式多采取通过弹簧支座坐落在凝汽器基础上的支承形式。
②凝汽器与低压缸排汽口之间的连接，采用具有伸缩性能的中间连接段。
③凝汽器与汽缸连接的全过程中，不得改变汽轮机的定位尺寸，并不得给汽缸附加额外应力。
④凝汽器组装完毕后，汽侧应进行灌水试验。灌水高度宜在汽封洼窝以下100mm，维持24h应无渗漏。
⑤已经就位在弹簧支座上的凝汽器 ，灌水试验前应加临时支撑。灌水试验完成后应及时把水放净。
5.（1）轴系初找；凝汽器灌水至运行重量后的复找；汽缸扣盖前的复找；基础二次灌浆前的复找；基础二次灌浆
后的复找；轴系联结时的复找。
（2）除第一次初找外，所有轴系中心找正工作都是在凝汽器灌水至运行重量的状态下进行的。
6.（1）①单独气密性试验。
②消除泄漏后应再经漏气量试验 8
7
1
③完成机务工作 4 9
8
3
④电气与热工仪表的各项工作 信
微
⑤清扫检查 系
联
⑥签证 题
押
⑦定子找正完 准
精
⑧轴瓦检查结束后
（2）重点检查集电环下导电螺钉 、中心孔堵板的密封状况。
（3）常用的方法有滑道式方法、接轴 的方法、用后轴承座作平衡重量的方法、用两台跑车的方法等。
8
1
7
9
8
4
信
3
微
系
联
一
唯
5/5
